厂房1#地下室基坑开挖施工方案

  • 9页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

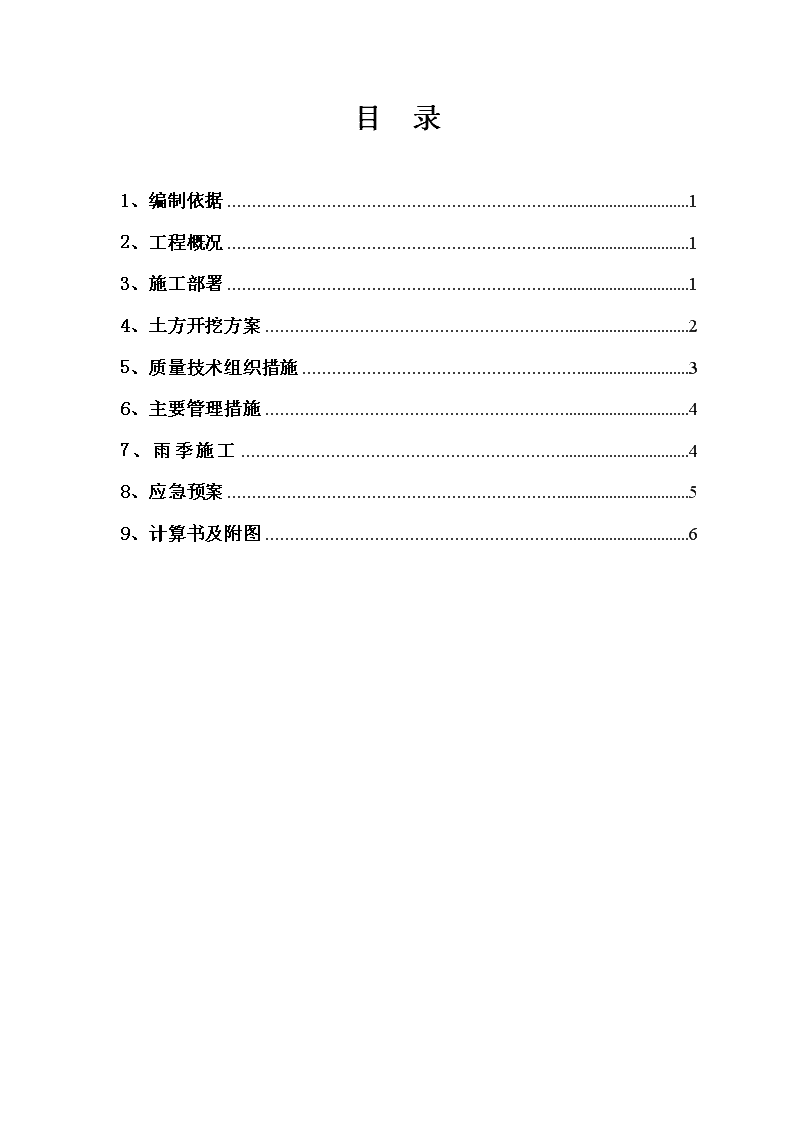

'宝华工业园一期工程厂房1#地下一层基坑开挖施工方案佛山市房建集团有限公司二零一二年四月 目录1、编制依据12、工程概况13、施工部署14、土方开挖方案25、质量技术组织措施36、主要管理措施47、雨季施工48、应急预案59、计算书及附图6 土方工程施工方案1、编制依据该施工方案编制的主要依据:招投标文件、设计图纸、本工程施工组织设计;建设部现行规范、规程。主要规范、规程如下:《建筑边坡工程技术规范》GB50330-2002《建筑基坑支护技术规程》JGJ120-99《建筑地基基础工程施工质量验收规范》(GB50202-2002)《建筑施工安全检查标准》(JGJ59-99)《建筑工程施工质量验收统一标准》GB50300-2001《建筑机械使用安全技术规程》JGJ33-20012、工程概况宝华工业园一期工程位于广东省佛山市三水区芦苞工业园C小区17号——佛山市宝华再生资源有限公司厂区内,东侧紧靠大南路,南侧拟新建道路。项目总用地面积约为12万平方米,总建筑面积约为28万平方米,一期工程总建筑面积约为38000平方米(其中3层厂房4栋,6层公租房一栋、配套用房(配电房、门卫1#)和垃圾房共约350平方米)。其中厂房约为28000平方米,公租房约为10000平方米。本案基础以上拟建厂房1#为3层厂房,基础普遍为浅基础,开挖深度一般为1.5~2米。但消防水池基础稍深,原地面标高为5.5m(1985国家高程基准),开挖底标高为1.988m(1985国家高程基准),局部开挖底标高为1.088m(1985国家高程基准),推算开挖深度为3.512~4.412米。地质报告中ZK28、ZK38孔位于本方案开挖基坑内,至层底高程为0.5m(1985国家高程基准),土质为粉质粘土(详细见勘察报告),土方开挖较简单,采用自然放坡,将按如下规则进行开挖:浅基础土方开挖将按1:1.5放坡工作面进行开挖,坑底每边加2米的工作面。3、施工部署虽然本案涉及工程占地面积小,单体数量少,土方工程量相对较小(约2500m3),但是工期紧迫。现场安排两台挖机分别开挖,并修筑一条4米宽1:3坡度临时道路进出基坑,开挖出的土方采取就近原则堆放,但不能阻碍其他施工工序,临时堆土地区暂定于厂房16#处。土方开挖工作务必保证后续工序的正常展开,不得延误工期。每个施工区的流水作业作如下图:土方开挖总体部署和规划见附图《厂房1#地下一层开挖平面布置图》。7-- 3、土方开挖方案4.1开挖边线确定:首先,测量人员根据业主提供的控制点,定出本案基坑顶边线,然后定出底边线,确定基坑开挖线后按1:1.5放坡开挖,首次开挖底平面挖至设计标高▽1.988m处(1985国家高程基准),并进行场地平整;吸水槽处开挖量少且基坑开挖高度低于1米,现场采用二级放坡开挖,按照开挖边线1:0.5放坡开挖至吸水槽的底部,即设计标高▽1.088m处(1985国家高程基准),槽底清理完毕后方可进行下一道施工工序。在具体基坑开挖过程中结合开挖实际深度定出开挖上口线,并撒灰线标记开挖边线及变坡位置。4.2开挖方法:1)、机械挖土,随挖土随修整边坡。在开挖至距离坑底200mm以内时,测量人员抄出200mm水平线,在基槽底钉上水平标高小木桩,在基坑内抄若干个基准点,拉通线找平。2)、机械开挖至最后一步时,测量人员随即放出基础承台线,由人工挖除土层,并清理整平,及时进行垫层的浇筑,防止基底土水份蒸发损失,导致土体积膨胀。4.3开挖注意事项:1)、坑底及坡顶四周做好排水措施,在基坑内设置排水沟,并在四个角落处设集水坑,采用明排水的方法,沿坑底周围开挖300W*300H排水沟,使水流入1000L*1000B*1500H集水坑,用水泵排到附近的雨水井内。防止雨水及地下水浸泡基土,每日及雨天例行检查土壁稳定情况,在确定安全情况下方可继续工作。2)、清底人员必须根据设计标高作好清土工作,因桩顶高出基底250㎜,为保护桩基,承台桩身处必须预留200㎜余土采用人工开挖。3)、机械开挖过程中以及停置和进出场应注意安全,随时配合挖运土做好现场清洁工作,做到文明施工。4.4异常情况处理:开挖过程中,施工人员要随时注意观察基坑土质变化及边坡稳定情况,出现异常情况,立即报告。(1)场内如有流沙或软弱夹层,应将於泥全部清除干净,用实土或砂石分层夯实至设计标高;(2)开挖过程中如遇滑坡迹象,应立即暂停施工,报告业主并主动采取应急措施,在转移工人的同时,将滑坡现场进行封锁;测量人员根据滑坡迹象设置观测点,以便观测坡体平面及竖向位移,为应急措施提供重要的原始资料。4.5土方回填:1)回填土前应将基坑底或地坪上的垃圾等杂物清理干净,消防水池7-- 回填前,必须清理到基础底标高,将回落的松散垃圾、砂浆、石子等杂物清除干净。2)检验回填土的质量有无杂物,粒径是否符合规定,以及回填土的含水量是否在控制的范围内;如含水量偏高可采用翻松,晾晒或均匀掺入干土等措施;如遇回填土的含水量偏低,可采用预先洒水润湿等措施。3)回填应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。一般打夯机每层铺土厚度为300~500mm;人工打夯不大于300mm。每层铺摊后,随之耙平。4)修整找平,填土全部完成后,应进行表面拉线找平,凡超过标准高程的地方,及时依线铲平,凡低于标准高程的地方,应补土夯实。3、质量技术组织措施建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案,熟悉图纸及地质状况,对机械操作手进行技术交底,要求掌握施工的技术要点。每一道工序开工前,学习规范要求,精心施工。完工后,进行严格自检,不合格者坚决返工。土方开挖工程质量验收标准项序检查项目允许偏差或允许值(mm)检查方法柱基基坑基槽挖方场地平整管内地(路)面基层人工机械主控项目1标高-50±30±50-50-50水准仪检查2长度、宽度+200-50+300-100+500-150+100-经纬仪、钢尺3边坡设计要求观察、坡度尺一般项目1表面平整度2020502020用2m靠尺和楔形塞尺2基低土性设计要求观察或土样分析注:地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层。7-- 5.2土方回填工程质量验收标准项序检查项目允许偏差或允许值(mm)检查方法柱基基坑基槽挖方场地平整管内地(路)面基层人工机械主控项目1标高-50±30±50-50-50水准仪检查2分层压实系数设计要求按规定方法一般项目1回填土料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查3表面平整度2020302020用靠尺或水准仪3、主要管理措施6.1安全管理及防护技术措施按照我公司职业健康安全管理手册、程序文件严格对现场安全防护进行控制。场内按各阶段施工情况在进出口和危险区挂宣传画、色标、标牌及标语,各种防护部位防护到位。各种标牌应挂齐,并挂在醒目部位处。基坑的防护1)在距基坑边0.6米周围用设置两道护身栏杆,并用安全网围护,立杆间距4米,高出自然地坪1.5米,埋深0.5米.基坑上口边1米范围内不许堆土、堆料和停放机具。各施工人员严禁翻跃护身栏杆。基坑施工期间设警示牌,夜间加设红色灯标志;2)基坑外施工人员不得向基坑内乱扔杂物,向基坑下传递工具时要接稳后再松手;6.2施工现场管理措施1)施工现场执行“谁主管,谁负责”的原则;2)进入施工现场的所有人员必须佩带安全帽,非施工人员不准进入施工现场;3)天气干燥时,现场适量洒水,减少扬尘。4)加强现场明火作业管理,注意防火,严格用火审批制度。5)现场架设照明线路及安装各种电器设备,必须由正式电工操作,非电工人员不准操作;4、雨季施工本案土方工程将遇雨季施工,雨季施工采取以下措施:7-- 1、建立以项目副经理为组长的雨期施工领导小组:组长:项目副经理副组长:技术负责人、施工主管成员:项目部各职能管理员及施工员、各班组长2、施工现场中所有机械、机电设备采取防雨措施,已开挖的基坑雨后及时排除坑内积水。3、及时收听天气预报,土方开挖尽可能避开雨天施工,施工现场准备足够的塑料布,以备突然降雨时对未达到强度的砼、机械设备、土方等覆盖。4、对地表水进行有组织排放。5.施工技术措施5.1、土方开挖时尽量避开雨天,如遇下雨土方开挖应立即停止,机械设备退场,禁止雨天作业,以防不安全因素的产生。5.2、未做支护的边坡,如遇雨天,应采取塑料布覆盖边坡的方式,防止雨水冲刷边坡,避免不安全因素的发生。5.3、雨天基坑内如有积水,应立即用水泵抽水,防止雨水泡槽。3、应急预案一)土方坍塌的预防和监控措施1.施工前,项目技术负责人或施工员应向作业班组进行技术、质量、安全交底,分工明确,责任落实到人。2.土方开挖时,必须有专人在现场统一指挥,按既定方案和程序施工。3.对于挖出的泥土,要及时运走或按规定放置,不得随意堆放。4.施工中应严格控制建筑材料、模板、施工机械、机具或其他物料在坑边堆放,以避免产生过大的附加荷载,造成基坑边坡失稳造成土方坍塌。二)基坑土方坍塌现场应急措施当边坡变形过大,变形速率过快,周边环境出现开列等险情时应立即停止施工,根据险情原因采取如下应急措施1.坡顶地面主动区域卸土减载,并严格控制卸载程序;2.作好排水、封面处理;3.对险情段进行监测。7-- 3、计算书及附图1、计算书[天然放坡支护][基本信息]规范与规程《建筑基坑支护技术规程》JGJ120-99基坑等级三级基坑侧壁重要性系数γ00.90基坑深度H(m)4.000放坡级数1超载个数1[放坡信息]坡号台宽(m)坡高(m)坡度系数11.0004.0002.000[超载信息]超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m)115.0000.0005.0008.000------[土层信息]土层数2坑内加固土否内侧降水最终深度(m)4.000外侧水位深度(m)0.200[土层参数]7-- 层号土类名称层厚重度浮重度粘聚力内摩擦角粘聚力内摩擦角(m)(kN/m3)(kN/m3)(kPa)(度)水下(kPa)水下(度)1素填土0.6018.08.010.0015.0010.0015.002淤泥6.0016.06.06.003.006.003.00[设计结果][整体稳定验算]天然放坡计算条件:计算方法:瑞典条分法应力状态:总应力法基坑底面以下的截止计算深度:0.00m基坑底面以下滑裂面搜索步长:5.00m条分法中的土条宽度:1.00m天然放坡计算结果:道号整体稳定半径圆心坐标圆心坐标安全系数R(m)Xc(m)Yc(m)110000000000.0000.0000.0000.00026.6931.4467.5134.15831.2548.3254.6817.4682、《厂房1#地下一层开挖平面布置图》7--'
