污水厂粗格栅池深基坑开挖施工方案

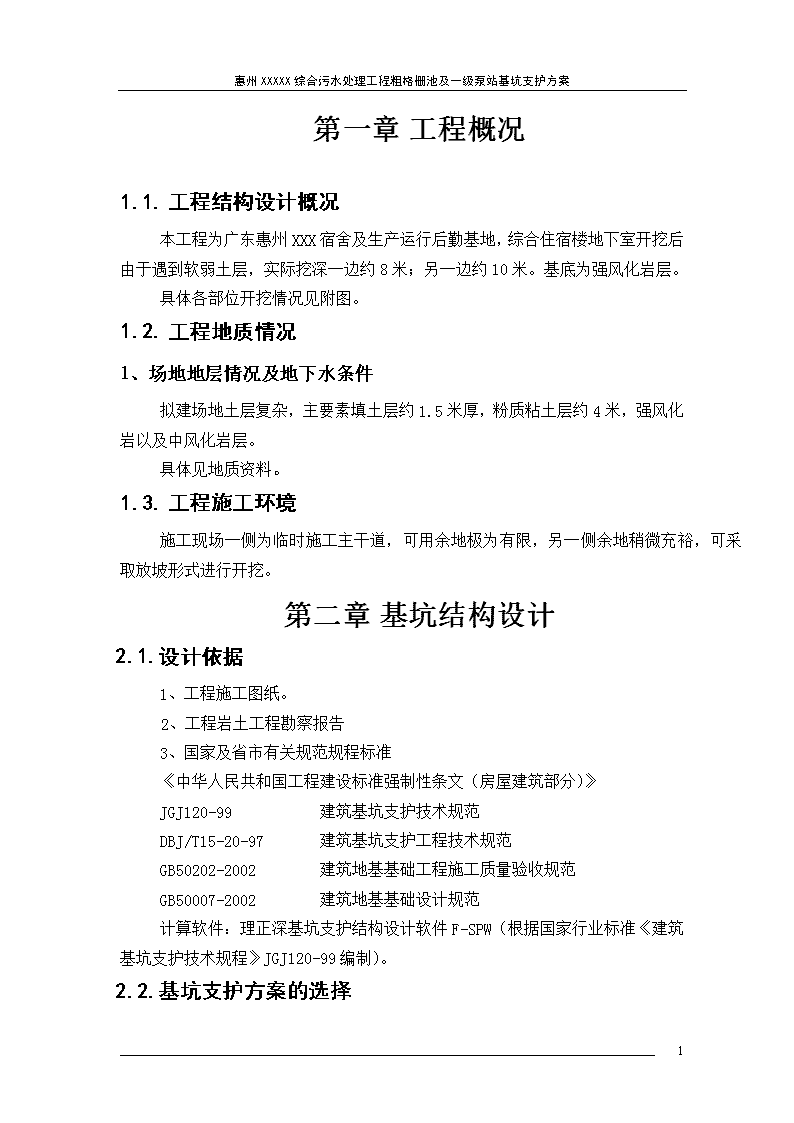

'惠州XXXXX综合污水处理工程粗格栅池及一级泵站基坑支护方案第一章工程概况1.1.工程结构设计概况本工程为广东惠州XXX宿舍及生产运行后勤基地，综合住宿楼地下室开挖后由于遇到软弱土层，实际挖深一边约8米；另一边约10米。基底为强风化岩层。具体各部位开挖情况见附图。1.2.工程地质情况1、场地地层情况及地下水条件拟建场地土层复杂，主要素填土层约1.5米厚，粉质粘土层约4米，强风化岩以及中风化岩层。具体见地质资料。1.3.工程施工环境施工现场一侧为临时施工主干道，可用余地极为有限，另一侧余地稍微充裕，可采取放坡形式进行开挖。第二章基坑结构设计2.1.设计依据1、工程施工图纸。2、工程岩土工程勘察报告3、国家及省市有关规范规程标准《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》JGJ120-99建筑基坑支护技术规范DBJ/T15-20-97建筑基坑支护工程技术规范GB50202-2002建筑地基基础工程施工质量验收规范GB50007-2002建筑地基基础设计规范计算软件：理正深基坑支护结构设计软件F-SPW（根据国家行业标准《建筑基坑支护技术规程》JGJ120-99编制）。2.2.基坑支护方案的选择6 惠州XXXXX综合污水处理工程粗格栅池及一级泵站基坑支护方案场地内开挖范围内土层较为稳定,根据地质资料以及我公司基坑施工经验结合现场实际施工场地情况,该地下室的开挖支护采用1:0.65分两级放坡,坡面C20细石砼50厚护坡的形式支护,简述如下:开挖深度达8～10米，采用两级放坡，中间设置1.5米宽平台，放坡坡度系数均为1：1.5～2，坡面50mm厚C20细石砼护坡的形式支护。坡顶设置300×300截水沟，坡脚设置集水井把水抽走。为保证土方开挖顺利进行,在基坑内设置2个降水井。在毛石混凝土施工完回填的整个过程降水井均应连续降水,确保砼的施工质量。具体见附图。2.3.施工流程土方分层分段开挖坡面砼护面施工基坑开挖至设计深度。2.4.基坑地下水控制设计2.4.1.地下水控制1.基坑内采用集水沟及集水井的方法排出地下水。2.基坑顶及基坑底脚设排水沟，截面300×300（400），集水沟排水坡度0.5～1%。基坑中的水利用排水沟引入集水井，将污水用污水泵抽水机抽出排走。集水井与排水沟做法见附图。3.考虑场地内地下水影响，开挖土方时尚应设置降水井。施工时应根据设计的要求，在上部结构施工过程继续进行基坑周边降水。第一章基坑支护工程施工方案3.1土方开挖土方开挖计划采用两台1m3挖掘机进行施工。6 惠州XXXXX综合污水处理工程粗格栅池及一级泵站基坑支护方案土方开挖因现场仅有部分场地堆放泥土，考虑土方用汽车外运。机械不能挖到的地方（如修坡等）采用人工挖土，并由挖土机挖走。根据地质资料，该基坑部分土方需要凿岩。边坡开挖和素喷支护应分层分段施工。为操作方便，保证施工安全，开挖应自上而下快速连续作业，机械开挖后人工修整坡面，用最短的时间提供坡面细石砼护面施工作业面，及时封固开挖出的边坡工作面。一次开挖长度控制在15-20米。基坑开挖自上而下分段分层进行，及时支护，严禁超挖。为保证施工时土体整体稳定性，土方开挖时采用分六层跳挖的方案，跳挖宽度为15-20mm，每层开挖深度不超过2.5米。土方开挖还须注意以下问题：根据工程特点，编制专项土方开挖方案，合理安排开挖顺序和车辆行走路线。开挖前做好安全技术交底，交代清楚现场地上、地下情况，注意对测量桩、点以及挡土桩、降水井等的保护，严禁挖掘机、汽车对其碰撞。基坑周边用钢管做栏杆，将护栏油成红白相间警戒色，满挂密目式安全网，并在当眼处悬挂安全标志牌。并在夜间悬挂红色警示灯。1、挖土机械的选择：挖土采用1M3挖掘机2台，考虑本工程土方开挖局部要凿岩，钩机带风炮振头。2、土方开挖前确定开挖顺序，开挖路线，机械下基坑斜道的设置。3、雨季施工措施及环境保护措施：（1）雨季开挖基坑时，应注意开挖边坡稳定。可适当放缓开挖边坡。基坑开挖至设计标高之后，立即浇筑好混凝土垫层，防止雨水泡槽。（2）基础工程应开设排水沟，雨后积水应设置防护栏或警告标志。（3）一切机械设备应设置在地势较高、防潮避雨的地方，要搭设防雨棚。机械设备的电源线路要绝缘良好，要有完善的保护接零。机动电闸箱的漏电保护装置要可靠。机电设备的电闸箱采取防雨、防潮等措施，并安装接地保护装置。起重机的接地装置要进行全面检查，其接地装置、接地体的深度、距离、棒径、地线截面符合规章要求，并进行遥测。（4）根据地形对场地排水系统进行疏通以保证水流畅通、不积水，并要防止邻近地区地面水倒灌进入场内。临时道路路基碾压坚实，经常维修和保养以保证通行，特别在雨季中要有专人和班组进行养护。（5）做好施工现场的排水设施，基坑外设防洪沟。在工地四周均设集水沟和集水井，并配足水泵。在雨季来临前，对施工现场的临时设施进行全面检查。若漏雨应及时进行修复，不得让材料和机具受雨淋和被雨水淹没；4、距离基坑边2m以内不准行走或停放大型机械，也不准堆放其它材料，以防基坑支护结构超载失稳。基坑挖出的土方应及时运走，不得堆放在基坑坡顶上。土方开挖后，汽车、挖掘机等重型机械不得停留在坡顶，上、下坡时，坡度不应超过200。6 惠州XXXXX综合污水处理工程粗格栅池及一级泵站基坑支护方案5、挖掘机作业时，在其作业半径内严禁人员停留或通行，操作中进铲不允许过深，提斗不允许过猛，按土方施工方案进行分层开挖。向汽车卸土必须等车子停稳后进行，禁止铲斗从汽车驾驶室上越过。6、夜间施工必须配备足够的照明，随基坑开挖的进度及时将电箱引入基坑内，并按要求架设好电缆，电缆架杆必须做好显眼标识，以防车辆碰撞。7、所有进场施工机械必须办理验收，挖掘机、汽车司机等必须持证上岗。8、土方开挖前向挖掘机司机做好安全技术交底，严格按确定的平面尺寸、深度开挖，并由测量组成员及时跟进测量，严禁超挖。挖掘机等严禁撞击挡土桩和工程桩。挡土桩、工程桩以及降水井周边的土方应用人工开挖，挡土桩间浮土应用人工清理干净，挖掘机必须停在牢固的土体位置才允许开挖土方。9、基坑周围地表应做排水沟，避免水流入基坑内。10、基坑周边严禁超堆荷载。地面超载不得大于15KN/m2。当重型机械要在基坑边作业时，应采取设置专门的平台或深基础等措施。]11、土方开挖过程中，应在基坑内设置排水沟，利用集水井将地下水及时排出坑外。12、机械挖土时，应在基坑底及护壁留200～300mm厚土层用人工挖掘修整。13、土方开挖至设计标高后，应及时浇捣垫层，作到坑底满封闭，并及时进行地下结构施工。14、地下结构完成并完成外防水施工后，地下结构混凝土强度达到设计要求后，应及时回填壁墙外土方，回填土应分层夯实。3.1.1.劳动力计划降水、排水、砼边坡、砌排水沟、截水沟、修整坑底18-20人，实行班长负责制。3.2.基坑支护观测1、基坑支护监测由施工员负责。各监测项目、测点布置和精度要求见下表：监测项目离位置或监测对象仪器监测精度测点布置1支护结构水平位移支护结构上端部经纬仪1.0mm间距15m2周边土体沉降支护结构周边土体水准仪1.0mm间距15m3沉降、倾斜需保护的建（构）筑物经纬仪水准仪1.0mm间距15m4地下管线沉降和位移管线接头，检查井和管线上部土体经纬仪水准仪1.0mm间距10m2、各监测项目在基坑施工影响前应测得稳定的初始值，且不应少于两次6 惠州XXXXX综合污水处理工程粗格栅池及一级泵站基坑支护方案3、各项监测工作的时间间隔根据施工进程确定，支护结构变形每天测一层，在土方开挖阶段，每半天测一次。砼浇筑完成后，每三天测一次，并可逐步延长，但不得超过五天。当变形超过有关标准或场地条件变化较大时，应加密观测。当有危险事故征兆时，则须连续监测。每次监测工作结束后，及时提交监测简报及处理意见。支护结构水平位移达45mm为报警值，应立即通知公司技术部门，并加强观测；支护水平位移100mm为最大位移监控值，根据测量情况增加锚杆加固支护结构。4、工程结束后提交完整的监测报告。报告内容包括：1）基坑概况和监测目的；2）监测项目和测点位置；3）采用仪器的型号、规格和标定资料；4）监测资料的分析处理；5）监测值全过程变化曲线；6）监测结果评述。5、土体顶部沉降：设置沉降观测点，用水准仪观测，沉降量大于30mm时报公司技术部门处理。6、基坑周围地表裂缝：目测。7、支护结构的裂缝：目测，发现问题及时报公司技术部门处理。8、地下水位：尺量。9、周围建筑物的沉降：每建筑物上设观测点观测，用水准仪观测。发现沉降立即停止基坑施工，报公司技术部门。10、基坑周围地面超载状况：监控，地面超载不得大于15KN/㎡。11、现场监测发现问题立即停止基坑施工，报公司技术部门处理。大雨时注意观测基坑变形情况，做好基坑面及基坑内排水措施，大雨时基坑内不得有人进行施工。1.3基坑支护应急方案1、基坑开挖前，应做好基坑抢险加固准备工作，包括：监理基坑监测信息反馈系统；反压土料的来源与运输；加固用的钢材、水泥、草袋等。2、当地面有裂缝出现时，必须及时用水泥砂浆封堵。3、当支护结构后土体出现渗漏水的情况时，及时采取有限的堵漏止水。4、漏水、流土，坑内降水及开挖使坑外地面或道路下沉、建筑物倾斜、管道断裂时，应立即停止坑内降水和挖土，并立即用粘土或水泥土阻塞。5、当基坑支护结构变形超过允许值或有失稳前兆时，应立即采取加固措施，加固的方法有撑、拉、压、灌、堵、减等，加固方法如下：6 惠州XXXXX综合污水处理工程粗格栅池及一级泵站基坑支护方案当坑边土体严重变形，且变形速率持续增加时，应视为基坑整体滑移失稳的前兆，应立即采用砂包或其它材料回填基坑，待基坑稳定后增加锚杆后再处理。11.易燃、易爆物要安全堆放，并派专人具体保管。3.7.施工工期根据本工程的工程量以及我公司计划投入的施工机械设备、人员，我公司计划工期为30日历天可完成基坑支护以及基坑土方的开挖。6'
