经济适用房土方开挖施工方案

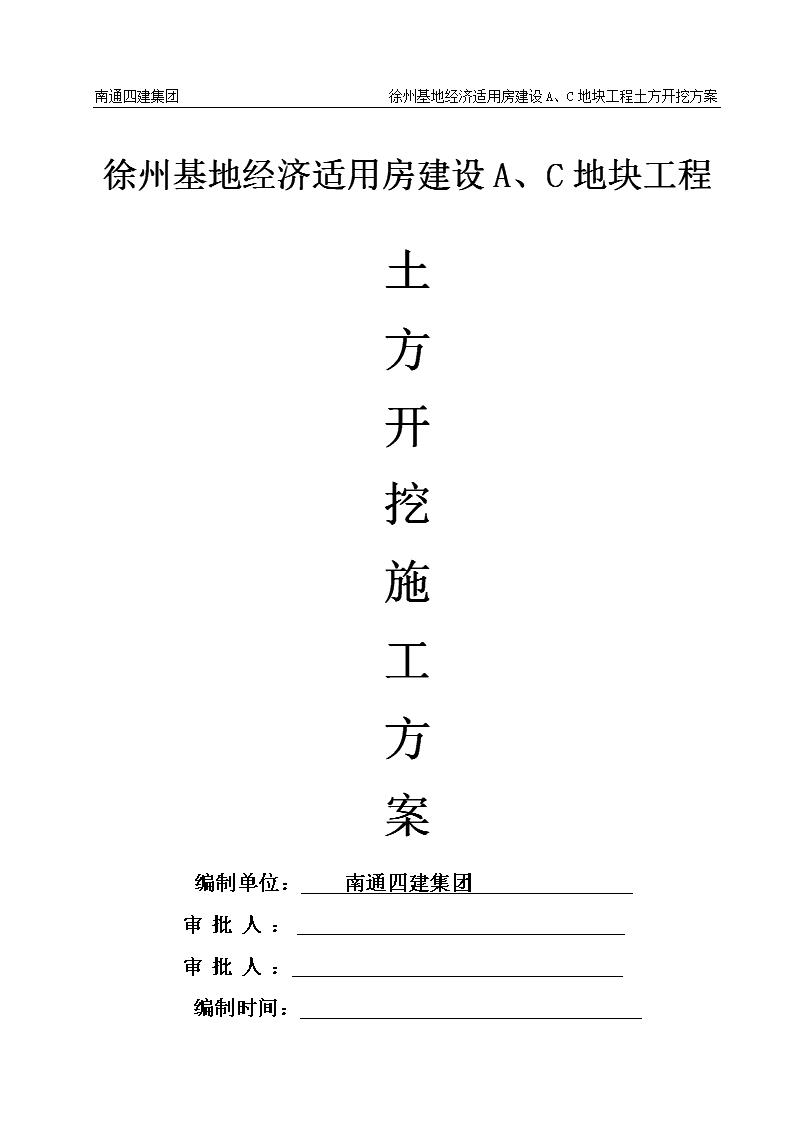

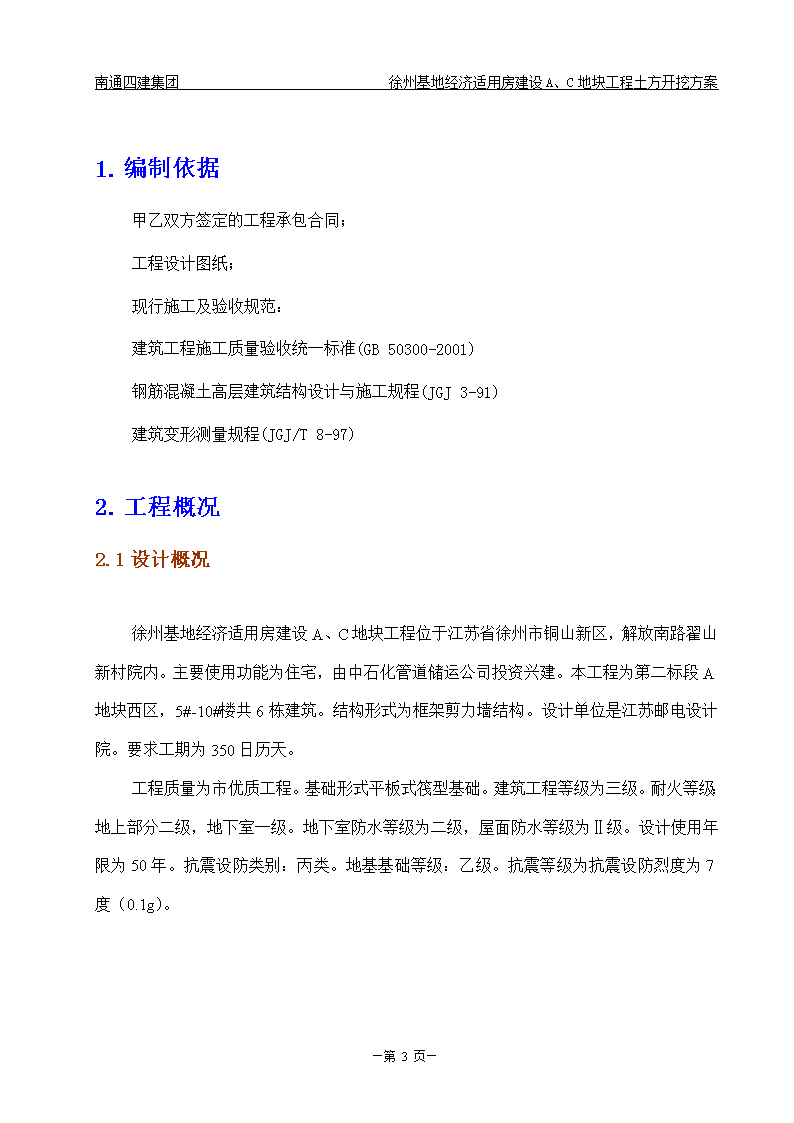

'南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案徐州基地经济适用房建设A、C地块工程土方开挖施工方案编制单位：南通四建集团审批人：审批人：编制时间： 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案目录1.编制依据22.工程概况22.1设计概况22.2.地质条件32.2.1.地基土工程地质特征32.2.2.水文地质42.2.3.地质评价43.施工部署53.1.工程特点分析53.2.施工准备53.2.1.技术准备53.2.2.现场准备53.2.3.机械配置63.2.4.劳动力准备.64.开挖方案64.1、基坑开挖几何尺寸64.2.土方开挖顺序74.3.机械土方开挖方法74.4.人工清底84.5.基坑排水95．注意事项106.成品保护措施107.质量保证措施118.安全保证措施119.基坑变形监测12 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案1.编制依据甲乙双方签定的工程承包合同；工程设计图纸；现行施工及验收规范：建筑工程施工质量验收统一标准(GB50300-2001)钢筋混凝土高层建筑结构设计与施工规程(JGJ3-91)建筑变形测量规程(JGJ/T8-97)2.工程概况2.1设计概况徐州基地经济适用房建设A、C地块工程位于江苏省徐州市铜山新区，解放南路翟山新村院内。主要使用功能为住宅，由中石化管道储运公司投资兴建。本工程为第二标段A地块西区，5#-10#楼共6栋建筑。结构形式为框架剪力墙结构。设计单位是江苏邮电设计院。要求工期为350日历天。工程质量为市优质工程。基础形式平板式筏型基础。建筑工程等级为三级。耐火等级：地上部分二级，地下室一级。地下室防水等级为二级，屋面防水等级为Ⅱ级。设计使用年限为50年。抗震设防类别：丙类。地基基础等级：乙级。抗震等级为抗震设防烈度为7度（0.1g）。—第12页— 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案2.2.地质条件根据徐州中国矿大岩土工程新技术发展有限公司提供的《岩土工程勘察报告》（项目编号为：KC2007124），本工程场地地质条件如下：2.2.1.地基土工程地质特征根据徐州中国矿大岩土工程新技术发展有限公司提供的《岩土工程勘察报告》（项目编号为：KC2007124），本工程场地地质条件如下：场地地基土总层数分为10层，从上至下依次分布如下：层为杂填土：本层土为原机电研究所基础及拆迁后堆填的建筑垃圾，局部下为素填的粉土，其中1#、3#和4#楼位置下有原有建筑物基础及碎石垫层，本层土厚度变化较大。场区普遍分布。平均厚度为2.22m。层为粉砂：本层土液化，局部粉粒含量较高，场区普遍分布，厚度为3.40～7.50m，平均厚度为5.38m，层底标高为29.563～34.343m，平均标高为31.243m。：0.20～2.50m。层为粉砂：局部夹含粉土，局部存在液化点。场地内普遍分布，厚度变化较大。厚度为3.00～7.40m，平均厚度4.79m。根据本工程基础设计深度，基础承台开挖标高在-6.75m，开挖绝对标高为32.726m，电梯井最深处开挖标高为-8.25m，开挖绝对标高为31.226m。所以本工程基本开挖面均在层粉砂土层，局部基底接近层粉砂层土。2.2.2.水文地质1）本工程勘探深度范围内揭露的主要含水层为层、—第12页— 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案层粉砂层，地下水类型为第四系潜水，以大气降水及废黄河侧渗补给为补给途径，以蒸发及径流为主要排泄途径。2）根据勘察统计数据，初见水位埋深平均深度为2.46m，初见水位标高平均值在36.983m，稳定水位埋深平均值为2.19m，稳定水位标高平均值为36.893m。本场地距废黄河较近，地下水位会随季节变化稍有变化，变化幅度在1米左右。3）场地环境类型为Ⅱ类，场地内地下水对混凝土结构无腐蚀性，地下水对钢筋混凝土结构中的钢筋在长期浸水条件下无腐蚀性，在干湿交替条件下有弱腐蚀性。2.2.3.地质评价1）层杂填土，主要为原机电研究所拆迁场地，工程性质差，性质不均，施工过程中应全部清除；2）层粉砂，中密，压缩性中等偏低，强度中等，为液化土层，该层土工程性质一般，可作为地下车库及5#楼建筑物的基础持力层；3）层粉砂，中密，压缩性中等偏低，强度中等，为液化土层，该层土工程性质一般；4）层粘土，可塑，压缩性中等，强度中等，工程性质一般；5）层粘土，硬塑，压缩性中等，强度高，工程性质较好；6）层粉质粘土，可塑，压缩性中等，强度中等，工程性质一般；7）层含砂姜粘土及以下土层，压缩性中等偏低，强度高，厚度大，分布较稳定，工程性质好，为良好的桩端持力层。—第12页— 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案3.施工部署3.1.工程特点分析根据工程地质勘察报告，本工程的土方工程具有以下特点：1）按照设计要求，底板垫层底标高-6.1m，最深-8.25m，挖土深度在5m左右，需分层开挖。2）地下水稳定水位埋深较浅，为2.19m，且所开挖土层为层、层粉砂土均为含水层，为液化型土质，应提前采取降水、排水措施，确保地下水位降至基底标高以下500mm处；3）本工程基坑除了西侧的汽车坡道二次开挖，其余基坑均一次开挖完成，坡道二次开挖土方部位需进行放坡并做好锚喷护坡，确保边坡安全。4）土方开挖量较大，采用机械开挖，人工清底。3.2.施工准备3.2.1.技术准备1）熟悉施工图纸，落实解决设计存在的问题，准备土方开挖施工所需的规范、标准等技术资料，进行分项工程技术交底；2）计算土方工程量，为编制土方开挖施工进度计划和进行施工组织提供依据；3）根据测定出的轴线控制桩，进行施工放样，并报监理单位，经监理单位验收合格后，再进行土方开挖。3.2.2.现场准备1）计算土方开挖尺寸，确定土方运输路线并铺设临时通道；—第12页— 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案2）将施工区域内地上、地下的障碍物，在施工前协助业主清除干净。3）建筑物或构筑物的位置及场地的定位控制线（桩），标准水准桩及开槽的灰线尺寸。4）施工现场进行“三通一平”，平整道路，并有足够地耐力以保证机械行走。施工用临水、临电接入场内，做好现场排水、排污。5）建立健全各种安全质量保证体系及岗位责任制，技术人员做好技术交底，并及时提出材料计划，确保施工质量和安全。3.2.3.机械配置土方开挖采用4台1m3反铲挖掘机，5台自卸汽车。3.2.4.劳动力准备.现场开挖、清土破桩头配合人工50人。除管理人员及机操工以外，配清土工36人，边坡修理工6人，破桩头8人。4.开挖方案工艺流程：确定开挖的顺序和坡度----沿灰线切出槽边轮廓线-----分层开挖----修边清底4.1、基坑开挖几何尺寸根据围护桩设计方案，除基坑西侧汽车坡道处土方需放坡外，其余基坑均挖至围护桩边，西侧汽车坡道下土方作二次开挖，开挖深度按照标准水准桩进行挖土。挖土时由测量人员配合，严禁超挖。边坡按照基坑底边控制线，先控制基坑边线。土方开挖平面图见附图1，剖面图见附图2。—第12页— 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案4.2.土方开挖顺序基坑整体分成五段开挖按Ⅰ段→Ⅱ段→Ⅲ段→Ⅳ段→Ⅴ段的顺序分段开挖，在土方开挖过程中进行塔吊基础施工及塔吊安装，土方开挖与塔吊安装同步交叉进行施工，以确保塔吊顺利安装完毕。第Ⅴ段土方为汽车坡道，开挖时间在人防地下室完工后进行。所以在开挖完第Ⅳ段土方后，应对预留的第Ⅴ段土方作放坡和护坡处理。在每一段土方开挖完毕后，可同时基坑清底、放线定位、桩基验收、破桩头等施工。4.3.机械土方开挖方法1）采用三台1.6立方米反铲挖掘机进行挖掘，20辆自卸式汽车配合施工。2）机械挖土深度为－5.8米，人工清土标高至-6.05m和-6.10m（电梯井底－8.25米，集水井底－7.6米）自东向西顺序进行分层开挖。3）自卸汽车在挖土机一侧装运土，以保证挖土机在小于90度的回转半径内卸土。4）挖土坡道设在靠北大门东侧，北大门两侧搭设拍土架，将运土车辆上土方拍实，并清理干净汽车轮胎，防止碎土污染市政道路。5）机械开挖至按设计要求距坑底300mm处，人工用小推车配合机械随挖随清。6）在距槽底设计标高50厘米的槽帮处，抄出水平线，钉上小木橛，然后用人工将预留土挖走。同时由两端轴线引桩拉通线，检查距槽帮尺寸，确定槽宽标准，最后清除槽底土方，槽底修理铲平后，进行质量检查验收。7）由于基坑挖开后，现场无堆放土方的场地，挖出的土方及时用自卸汽车运出现场，采用反铲挖掘机开挖，自卸汽车全部外运到建设单位指定堆放场地。8）挖掘机挖桩间土时，要避免触及超高桩头，桩间土采用人工配合开挖。人工将机械挖不到的土清理至设计标高并送到挖掘机作业范围内，再由挖掘机装车外运。—第12页— 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案9）基础土方开挖时，现场必须安排技术人员同基桩公司技术人员一道进行值班，随时对标高、轴线进行监测，防止欠挖和超挖，同时对基础周边的围护及周围建筑物进行监测并随时报告。10）基础承台、承台梁周围部分土方开挖300宽工作面考虑，从承台边、承台梁边300外开始对土方进行放坡开挖，在承台及承台梁施工完毕时在砖胎模外侧回填粘土并夯填密实到底板垫层。4.4.人工清底为防止扰动原土，距基底标高30cm的土方，采用人工清理。重点要控制好基底的平整度和标高以及对错台基础边坡的修整，防止欠挖或超挖。开挖时若出现超挖现象，则超深部位采用粘土回填夯实，。4.5.基坑排水1）在土方开挖及基础施工阶段，为防止地表雨水留入基坑，将基坑周边应用C15混凝土进行路面硬化，同时在基坑围护桩压顶边设置120mm厚200高砖挡水台，表面抹水泥砂浆。2）基底采用明沟排水，沿基坑四周转角处设置20～30cm宽的砖砌排水沟，并在基坑四角分别设置集水坑，用潜水泵将流入集水坑中的水抽出排入附近的排水系统。3）基坑降水由另外队伍施工，为保证土方开挖的顺利进行，基坑开挖前必须有降水队伍提供水位报告以确定开挖的时间，以免基础开挖时对施工不利，造成停工、窝工等现象，对降水不到位等问题引起的停、窝工及工期延误应由降水专业队伍承担责任。—第12页— 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案5．注意事项1）开挖过程中，技术人员、测量人员应跟班作业，及时提供指导，如遇突发事件，立即向领导汇报并采取措施。2）施工期间，安排应及时做好基坑排水工作，不间断排水直至基坑回填结束。3）土方开挖完成一段，报请监理单位验槽浇筑一段垫层。加快砖胎模及局部回填的施工速度，使砖胎模和支护结构共同作用，以利于基坑围护结构稳定。6.成品保护措施1）对定位桩、轴线引桩、标准水准点等，挖运土时不得碰撞，并经常测量和校核其水平位置、水平标高是否正确；2）土方开挖时应防止临近建筑物和构筑物、道路、管线是否发生下沉和变形，必要时与设计单位、建设单位协商，采取防护措施；3）在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防止损坏管线，造成严重事故。7.质量保证措施1）开工前要搞好技术准备和技术交底工作，土建工长、测放人员要认真熟悉图纸，掌握现场定位桩、基坑边线等位置及尺寸；2）施工中测量人员应及时进行检查，及时提供槽底标高，做到5米扇形工作面，标高白灰点不少于2个，并及时复撒灰线，将基槽下口线测放槽底，防止将坡挖陡；—第12页— 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案3）认真执行开挖样板制，开挖边坡槽底时，由操作技术较好的工人开挖一段后，经技术、测放、工长、质检及监理检查合格后作为样板，继续开挖，操作者换班时，要交接挖深、边坡及开挖质量，确保挖掘机不超挖和欠挖；4）挖土时配备足够的清理人员和照明设备，为防止超挖及扰动基土；5）机械挖土时，安排管理人员跟机作业，指导施工；6）土方施工阶段，基底排水要及时、畅通，避免积水，使基土受到浸泡；7）基底表面应平整，标高偏差不超过50mm，承台基坑边壁应符合设计尺寸要求。8.安全保证措施1）提高全员的安全意识，树立“没有安全，就没有质量，没有工期，没有效益”的思想意识，贯彻执行“安全第一，预防为主”的方针，认真把好安全的“教育、措施、交底、防护、验收、检查”六关，杜绝“三违”现象。2）严格执行徐州市规定的建筑施工现场安全防护基本标准，达到各类防护设施规范化，现场设置明显的安全标志牌，进入施工区域的所有工作人员必须戴好安全帽，确保土方施工在安全条件下进行。3）反铲挖掘机作业时，不能在基坑边缘临空作业，不能超过工作极限强挖作业，防止机身倾覆；4）人员和机械配合中，应注意安全，禁止到挖掘机回转半径范围内，如必须去，机械应停止作业；5）在施工中，针对施工现场内的环境条件，抓住重点部位、重点设施，采取有效的技术安全措施，做好每一个环节的施工安全，做好安全技术交底工作。6）各工种要遵守安全操作规程，注意相互间的安全距离。挖、卸土场出入口要设安全岗，配备专人指挥车辆。土方开挖前要做好排水工作，坑边砌好挡土墙，防止地表水、施工用水和生活废水流入基坑。—第12页— 南通四建集团徐州基地经济适用房建设A、C地块工程土方开挖方案7）基坑周边设置不低于1.2m，用油漆刷成黄黑色相间的固定安全防护栏杆，基坑围护栏杆上应悬挂警示牌，夜间设置灯；8）电气设备和线路必须绝缘可靠，电动设备必须接地接零，并设单闸盒，即单盒单闸。现场闸盒必须有闸刀箱，并能防水，电气设备经常派专人检查维修。9）基坑内设置上、下行人扶梯，扶梯结构采用踏步式；10）为了保证基坑壁的稳定性，基坑四周3m内应限制堆载重物。9.基坑变形监测1）根据基坑支护技术规程要求，应对基坑变形进行监测。同时对周围建筑物进行变形和沉降监测。监测工作由基坑围护队伍进行。2）水平位移及竖向位移均采用全站仪进行测量。3）土方开挖前应观测并记录好原始数据。开挖过程中每天测量两次，支护完成后可逐步减少，直到变形稳定。4）坑变形观测结果应及时整理，并将监测结果及时准确地上报给总包单位及监理单位及相关方技术负责人。—第12页—'
