钢板桩支护沟槽开挖施工方案

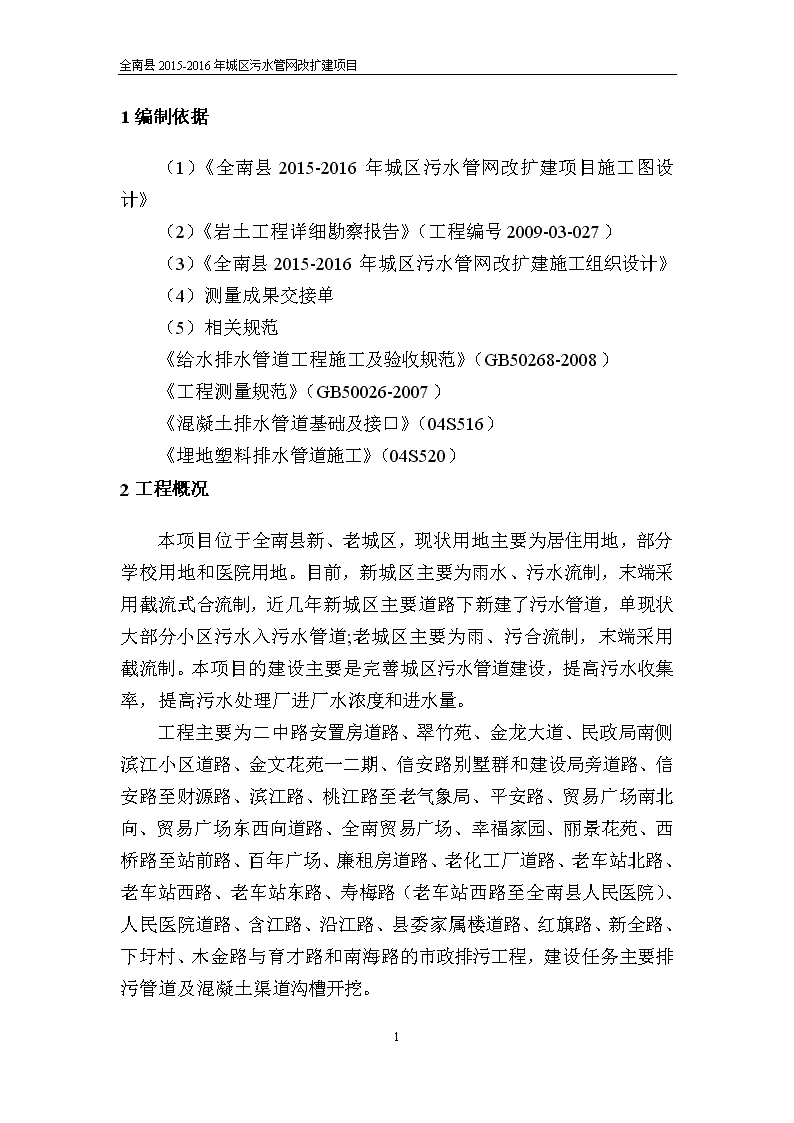

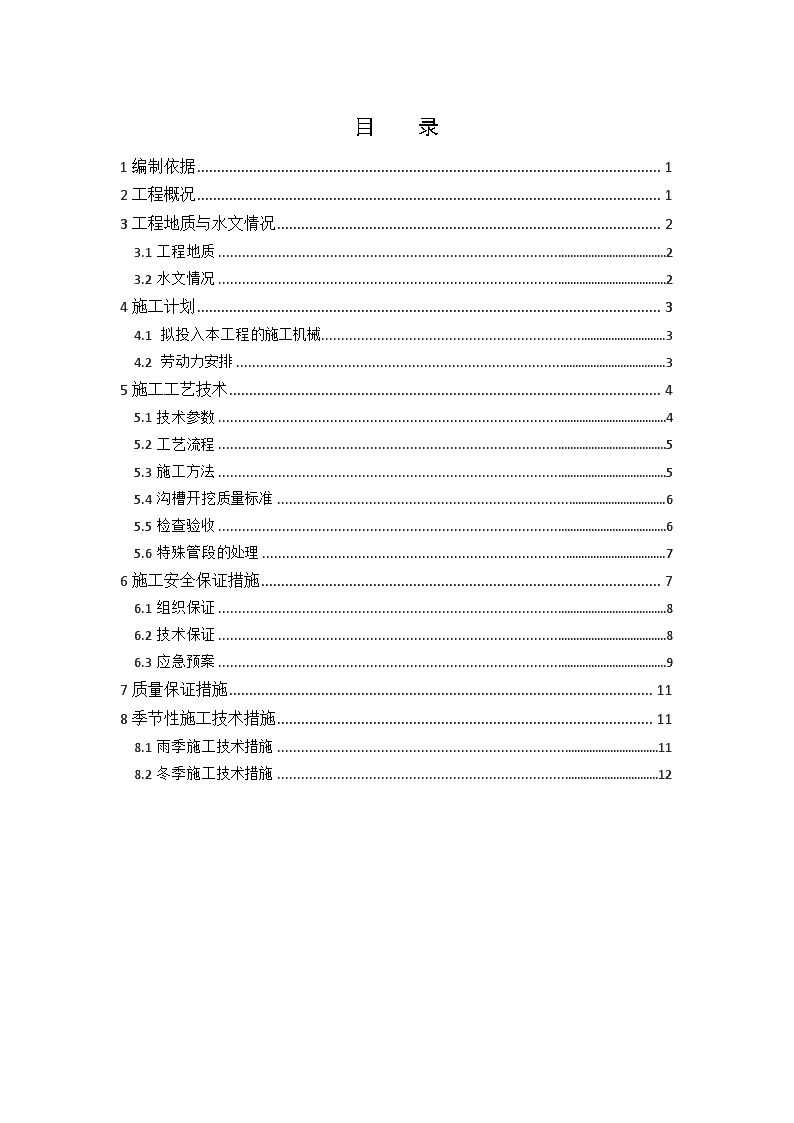

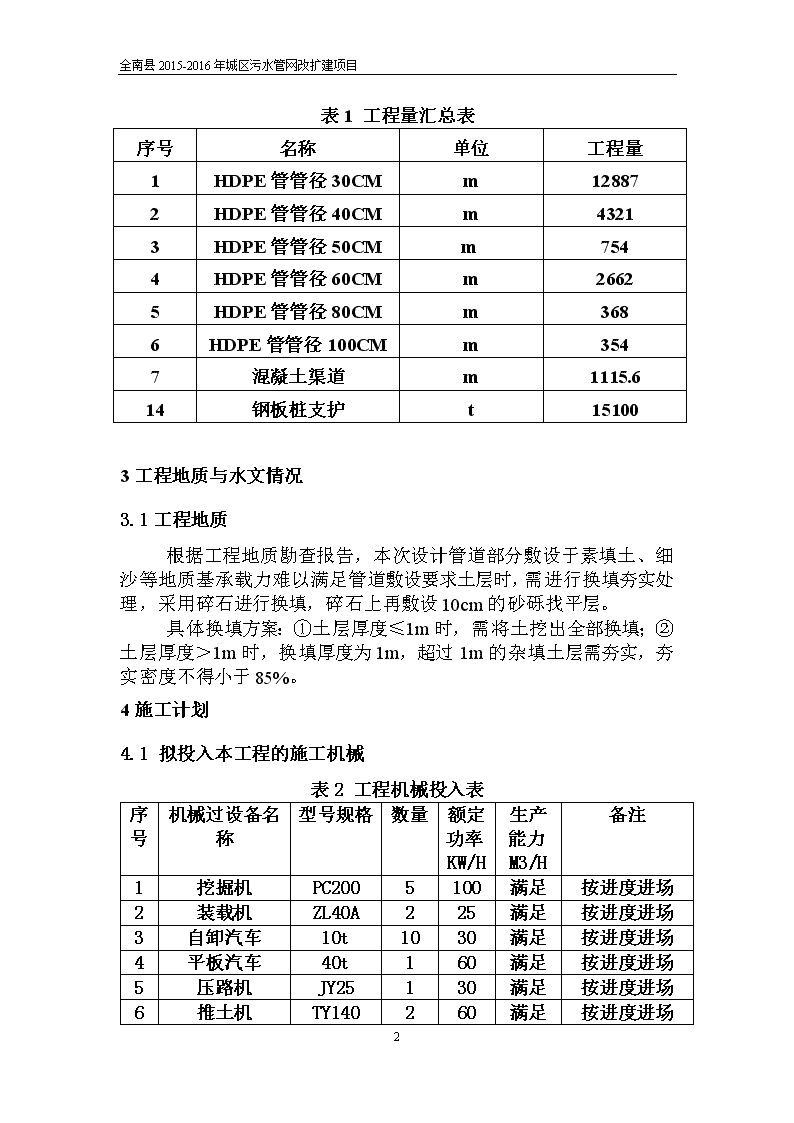

'全南县2015-2016年城区污水管网改扩建项目目录1编制依据12工程概况13工程地质与水文情况23.1工程地质23.2水文情况24施工计划34.1拟投入本工程的施工机械34.2劳动力安排35施工工艺技术45.1技术参数45.2工艺流程55.3施工方法55.4沟槽开挖质量标准65.5检查验收65.6特殊管段的处理76施工安全保证措施76.1组织保证86.2技术保证86.3应急预案97质量保证措施118季节性施工技术措施118.1雨季施工技术措施118.2冬季施工技术措施1212 全南县2015-2016年城区污水管网改扩建项目1编制依据（1）《全南县2015-2016年城区污水管网改扩建项目施工图设计》（2）《岩土工程详细勘察报告》（工程编号2009-03-027）（3）《全南县2015-2016年城区污水管网改扩建施工组织设计》（4）测量成果交接单（5）相关规范《给水排水管道工程施工及验收规范》（GB50268-2008）《工程测量规范》（GB50026-2007）《混凝土排水管道基础及接口》（04S516）《埋地塑料排水管道施工》（04S520）2工程概况本项目位于全南县新、老城区，现状用地主要为居住用地，部分学校用地和医院用地。目前，新城区主要为雨水、污水流制，末端采用截流式合流制，近几年新城区主要道路下新建了污水管道，单现状大部分小区污水入污水管道;老城区主要为雨、污合流制，末端采用截流制。本项目的建设主要是完善城区污水管道建设，提高污水收集率，提高污水处理厂进厂水浓度和进水量。工程主要为二中路安置房道路、翠竹苑、金龙大道、民政局南侧滨江小区道路、金文花苑一二期、信安路别墅群和建设局旁道路、信安路至财源路、滨江路、桃江路至老气象局、平安路、贸易广场南北向、贸易广场东西向道路、全南贸易广场、幸福家园、丽景花苑、西桥路至站前路、百年广场、廉租房道路、老化工厂道路、老车站北路、老车站西路、老车站东路、寿梅路（老车站西路至全南县人民医院）、人民医院道路、含江路、沿江路、县委家属楼道路、红旗路、新全路、下圩村、木金路与育才路和南海路的市政排污工程，建设任务主要排污管道及混凝土渠道沟槽开挖。12 全南县2015-2016年城区污水管网改扩建项目表1工程量汇总表序号名称单位工程量1HDPE管管径30CMm128872HDPE管管径40CMm43213HDPE管管径50CMm7544HDPE管管径60CMm26625HDPE管管径80CMm3686HDPE管管径100CMm3547混凝土渠道m1115.614钢板桩支护t151003工程地质与水文情况3.1工程地质根据工程地质勘查报告，本次设计管道部分敷设于素填土、细沙等地质基承载力难以满足管道敷设要求土层时，需进行换填夯实处理，采用碎石进行换填，碎石上再敷设10cm的砂砾找平层。具体换填方案：①土层厚度≤1m时，需将土挖出全部换填；②土层厚度＞1m时，换填厚度为1m，超过1m的杂填土层需夯实，夯实密度不得小于85%。4施工计划4.1拟投入本工程的施工机械表2工程机械投入表序号机械过设备名称型号规格数量额定功率KW/H生产能力M3/H备注1挖掘机PC2005100满足按进度进场2装载机ZL40A225满足按进度进场3自卸汽车10t1030满足按进度进场4平板汽车40t160满足按进度进场5压路机JY25130满足按进度进场6推土机TY140260满足按进度进场12 全南县2015-2016年城区污水管网改扩建项目7汽车吊16T2满足按进度进场8混泥土搅拌机JW2502满足按进度进场9打夯机HW-140105满足按进度进场10轴流风机ZS-S6013满足按进度进场11柴油发电机175kw1175满足按进度进场12空气压缩机VFV-6510满足按进度进场13电钻CJ113满足按进度进场14洒水车2000L315满足按进度进场15潜水泵QB10104满足按进度进场4.2劳动力安排表3劳动力安排计划表序号工种单位数量备注1机械工人82电焊工人53电工人24实验工人85小工人206木工人975施工工艺技术本工程管道沟槽采用放坡开挖形式，挖除的土方堆放至基坑边，沟槽断面形式见图2。图2管道沟槽断面示意图5.1技术参数⑴设计使用年限、安全等级及耐久性12 全南县2015-2016年城区污水管网改扩建项目设计使用年限为50年，结构安全等级为二级，重要性系数为1.0，混凝土的耐久性满足“二A”类环境类别。管道工作面宽度取值表管道外径Do（mm）管道一侧的工作面宽度b´1（mm）混凝土类管道化学管管道Do≤500柔性接口300300500＜Do≤1000柔性接口4004001000＜Do≤1500柔性接口5005001500＜Do≤3000刚性接口800～1000600柔性接口600综上所述，本工程管道沟槽底部宽度见表5。表5管道沟槽底部宽度一览表序号管道材质管道规格（mm）沟槽底部宽度B（mm）1HDPE缠绕增强管D30015002D40017203D50018404D60018605D80022006D100025007钢筋混凝土承插管D10002500（3）沟槽上部宽度B上口=B+2*h*i式中：h—挖深（mm）；i—放坡系数；（4）本工程选用土坡稳定圆弧分析法对沟槽边坡稳定性进行了验算。通过验算，土坡挖深3m时坡比1:0.33，挖深5m时坡比1:0.67安全系数满足要求。12 全南县2015-2016年城区污水管网改扩建项目核算的工况：坡顶无荷载，②层粉质粘土层厚取1.0m，③层粘土取2.0m（4.0m）等。5.2工艺流程测量放线→确定开挖顺序及坡度→分段分层均匀开挖→排降水→修坡和清底→地基验槽。5.3施工方法5.3.1总体施工部署根据设计图纸及招标文件要求，结合的施工现场特点，施工总体布置在满足施工作业和生产管理的前提下，本着少占地，尽量减少污染的原则，安装文明施工及安全生产的要求，对施工现场进行合理安排和布置5.3.2施工任务划分本工程具有线路长、分部范围广等特点，根据工程性质，以“排污，流水作业；区段分节，节节并进”的方法施工。表6施工任务划分表序号名称施工项目备注1开槽施工队1负责新城区管道沟槽开挖的施工。每个施工队分2个小组，同时作业。2开槽施工队2负责老城区管道沟槽开挖的施工。5.3.2沟槽开挖方案开挖沟槽前要对开槽地段进行详细调查，根据土质地下水和设计管道断面的情况确定沟槽断面、支撑、施工排水和出土方法，保持两侧土体稳定。当挖深接近槽底设计高程时，预留0.2m的土层采用人工开挖。5.3.3降排水措施管沟开挖过程中，在管道沟槽底部一侧设置0.3~0.5m的排水明沟，通过集水井集中抽排，井内安置潜水泵，排除地表水及沟槽渗水，做法见图4。12 全南县2015-2016年城区污水管网改扩建项目图4基坑降排水做法详图5.4沟槽开挖质量标准a.严禁扰动槽底土壤，如发生超挖，严禁用原土回填；b.槽底不得受水浸泡或受冻；c.沟槽允许偏差见下表：表7沟槽允许偏差表序号检查项目允许偏差(mm)检查数量范围点数1槽底高程土方±20两井之间32槽底中线每侧宽度不＜规定两井之间63沟槽边坡不陡于规定两井之间65.5检查验收工序施工完成后，经班组长自检、班组间互检合格后，报项目部专职质检员进行专检。专职质检员根据主控项目、一般项目进行核查。其中主控项目必须满足规范要求，一般项目合格率90%以上，且最大偏差不得超过规范允许偏差的1.5倍方为验收合格，否则应进行质量整改，直至满足规范要求之止。12 全南县2015-2016年城区污水管网改扩建项目经项目专业质检员验收合格后，报请专业监理工程师进行验收。经验收合格后方可进行下步工序。5.6特殊管段的处理根据施工调查及以往淮南地区的施工经验，本工程可能存在下述地质情况特殊的管段：（1）管道基础处于既有河、塘地带（2）管段处于回填地带（3）局部土层含水率过高针对上述特殊管段我单位将采取下述措施进行处理：（1）管道基础处于河地带施工前，我单位将邀请监理、设计、建设单位相关负责人到现场，对换填方案进行论证。待换填方案确认后，我单位将以此来实施。初步拟定的换填方案为：碎石换填，换填底标高为淤泥层底标高-1.0m。（2）管段处于回填地带机械回填时不得在沟槽上行走。沟槽内的回填土应分层夯实，虚填厚度：机械夯实不大于300mm；人工夯实时不大于200mm。管道接口处的回填应仔细夯实，不得扰动管道的接口。（3）局部土层含水率过高采用轻型井点降水，井点沿沟槽双排布置，井点管布置在沟槽上口边缘外1.5m，井点管间距1.2m，见图5。轻型井点系统由井点管、直管、弯联管、总管和抽水设备组成。直管为管壁不设孔眼的、直径和井点管相同的φ40镀锌钢管，用管箍与井点管连接，弯联管采用橡胶管，采用真空式抽水设备。井点管长6m，总管采用φ100的焊接钢管制作，具体根据地质情况和地下水情况来确定。12 全南县2015-2016年城区污水管网改扩建项目6施工安全保证措施6.1组织保证（1）牢固树立“安全生产，预防为主，综合治理”的方针，坚决贯彻“管生产必须管安全”的原则，建立健全安全生产组织机构：以项目经理李伟祯为组长的安全生产管理小组，下设四部一室（工程部、物设部、安质部、财务部、综合办公室）负责分管施工作业班组，项目专职安全管理人员姜凯。专职安全管理人员职责：①贯彻执行国家安全生产、质量管理的法律、行政法规、国家标准或行业标准以及劳动保护方针、政策、法规及上级颁发的各项管理制度，进行安全、质量监督检查工作；②参加编制施工组织设计（方案）和安全技术防护措施，深入现场，进行检查，对检查中发现的问题，提出整改要求，有权拒绝违章指挥，有权越级报告；③督促一线施工作业人员按照安全技术措施、操作规程进行作业，杜绝违章指挥、违章作业、违反劳动纪律的现象；④对新进场人员进行安全教育工作等。（2）按照项目部制定的安全生产责任制划分进行管理，针对沟槽开挖工程作业特点，对管理人员、施工作业班组进行责任分解细化，做到有岗必有责、有责必有纠。（3）加强对员工的安全教育，针对南纬九路排水工程施工，计划对土方开挖作业开展针对性安全生产教育，每月不少于一次安全教育。（4）建立安全生产检查制度。施工生产中，每周不少于1次定期安全生产检查，检查内容包括施工现场作业环境、施工人员安全防护用品的佩戴、宿舍生活区的防火、防盗以及文明施工专项检查，对班组安全生产进行评估，根据检查结果制定各项安全生产防护措施、制度，持续改进施工作业环境，不断提高。（5）施工机械设备安全管理：沟槽开挖施工涉及大型机械设备主要为挖掘机，施工机械必须在检定期内，操作人员必须持证上岗。12 全南县2015-2016年城区污水管网改扩建项目（6）特种作业人员安全管理：沟槽开挖施工存在的特种作业人员主要有：电工作业人员。针对沟槽施工特点，特种作业施工前，项目部均进行有针对性的安全教育、交底活动。对特种作业人员从业资格进行审查，建立特种作业人员台帐，施工过程加强巡视、检查。6.2技术保证（1）开挖前，充分了解地质、地下水等情况，编制切实可行的技术方案。（2）向施工人员进行施工作业及安全技术交底。（3）严格按照已审批的施工方案进行实施，施工过程中安质人员必须进行监控。（4）施工的机械设备（挖掘机）必须在检定期内，操作人员必须持证上岗。（5）开挖深度超过2m的基坑边坡需设置警示标志，夜间增设红色警示灯。（6）沟槽边坡0.8m以内区域严禁堆放，堆放的土方高度不得超过1.5m。（7）沟槽边坡4m内严禁停放车辆、设备、起重机械等设备。（8）对人工作业所用的操作工具应随时检查，确保木柄结实、连接牢靠。操作人员之间必须保持足够的安全距离。6.3应急预案（1）沟槽边坡出现变形急剧增大①暂停其他部位施工，非抢险人员立即撤离危险地带。②用挖掘机就地挖土回填反压。③坡顶人工、机械卸土。（2）沟槽边坡出现严重渗水①现场必须备有足够数量水泥、砂包；砂包应装有砂，以便于反压。②开动所有潜水泵抽水，通畅排水沟。12 全南县2015-2016年城区污水管网改扩建项目③备有一定数量麻袋、带袋、破布、棉絮等物资，立即就地封堵。（3）边坡坍塌①现场有关人员立即向项目经理汇报，根据灾情大小是否启动应急救援预案。②立即组织救援队组织抢险，减少人员伤害和财产损失。③封锁事故现场，禁止闲杂人员进入，疏散围观人员，组织现场救援组抢救被困、受伤人员。④尽快调集所需救援的机械设备、车辆等救援物资。⑤加强排水、降水措施；迅速运走边坡弃土、材料机械设备等重物；削去部分坡体，减少边坡坡度。（4）机械伤害①立即关闭运转机械，保护现场并向应急小组汇报。②转移、撤离、疏散可能受到危害的人群。③对伤者进行清毒、止血、包扎、止痛等临时措施，防止伤情恶化，迅速送至临近医院急救。（5）基坑边坠落①去除伤员身上的用具和口袋中的硬物。②在搬运和转送过程中，注意保护伤者，以免发生或加重伤情。③进行有效的止血措施，尽快转送临近医院。（6）触电①如果事故离电源较近则立即关闭电器开关箱，反之可用干燥的衣服、手套、绳索、木板等绝缘物作为工具，拉开触电者或挑开电源线。②立即进行现场救护，解开伤者衣服，摩擦其全身及采用人工呼吸方法抢救。③送往临近医院进行救护。（7）交通伤害①向交警队报告事故发生地点。②12 全南县2015-2016年城区污水管网改扩建项目如交警队、医院未到场的情况下，紧急实施对伤者的急救，进行包扎止血措施。③疏散人群，维持秩序。7质量保证措施（1）建立健全并全面贯彻质量保证制度，包括技术管理、质量管理、材料供应岗位责任制、全面质量管理等制度，不断教育和提高全体职工的质量意识。（2）建立质量检查和验收制度：由各专业技术负责人任技术主管，建立以技术主管为主要负责的质量监控体系。工地实行旬检、日常检查制度。（3）现场技术主管，在各分部分项工程施工前，应对操作班组反复、细致地进行交底，并作好记录。内容包括工程地质情况、工程技术要求、工程质量、工程工期以及为达到设计要求而采取的施工工艺和技术措施。（4）建立工序质量责任制，明确各工序质量标准和质量责任，设专职质检员按工艺流程对每道工序进行检查监控。每道工序完工后，须经质检员检查通过，方可进行下一道工序工作。专职质检员具有质量否决权。（5）一切定位、放线工作要经自检、互检合格后，方可向监理单位申请复核，实测时要做好原始记录，测后要及时保护好桩位。（6）沟槽开挖时，对放坡坡度、基底标高、断面形状等必须随挖随测，严格按照技术交底进行监控。（7）沟槽开挖的土方，堆放距离严格控制在0.8m以外，堆土高度严禁超过1.5m，施工过程中由专人负责监控。8季节性施工技术措施8.1雨季施工技术措施（1）收集气象资料，了解本地区的气象的特点。（2）做好防雨物资的储备，如草袋、水泵、备用电缆等。12 全南县2015-2016年城区污水管网改扩建项目（3）沟槽顶部设置截水沟，放置基坑外部水体涌入沟槽。（4）严格执行分区、分段作业，沟槽开挖完成、管道安装验收后，即进行沟槽回填，以减少基坑暴露时间，降低沟槽施工风险。8.2冬季施工技术措施（1）冬期土方施工,施工方法应做技术经济比较后确定。按确定的施工方法做好充分准备,保证连续施工。（2）冬期施工时施工现场应采取防滑和防火措施。（3）土方开挖后如不能立即进行下道工序施工，可在基底预留10cm厚的土层并覆盖草袋保温，以防地基土受冻，施工下道工序时再挖出余土至设计标高。（4）冬期施工挖出的好土要堆好，并加以覆盖，防止受冻结块，影响回填。12'
