沟槽开挖施工方案

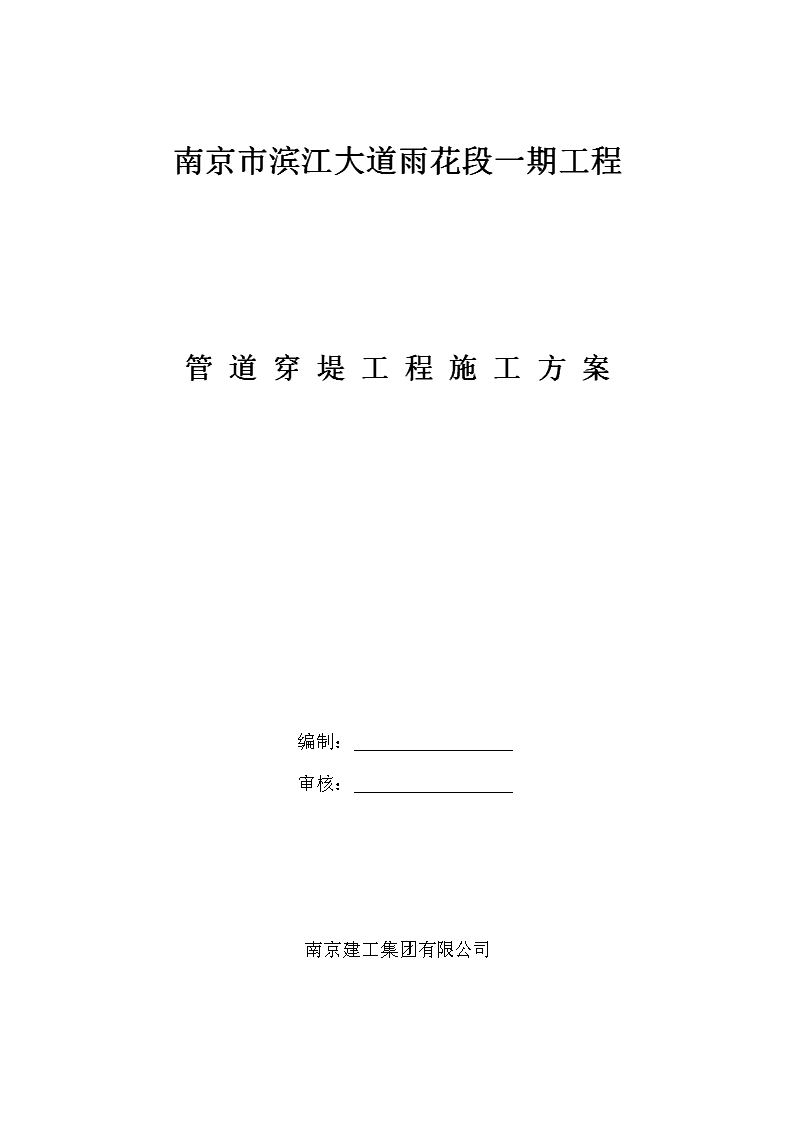

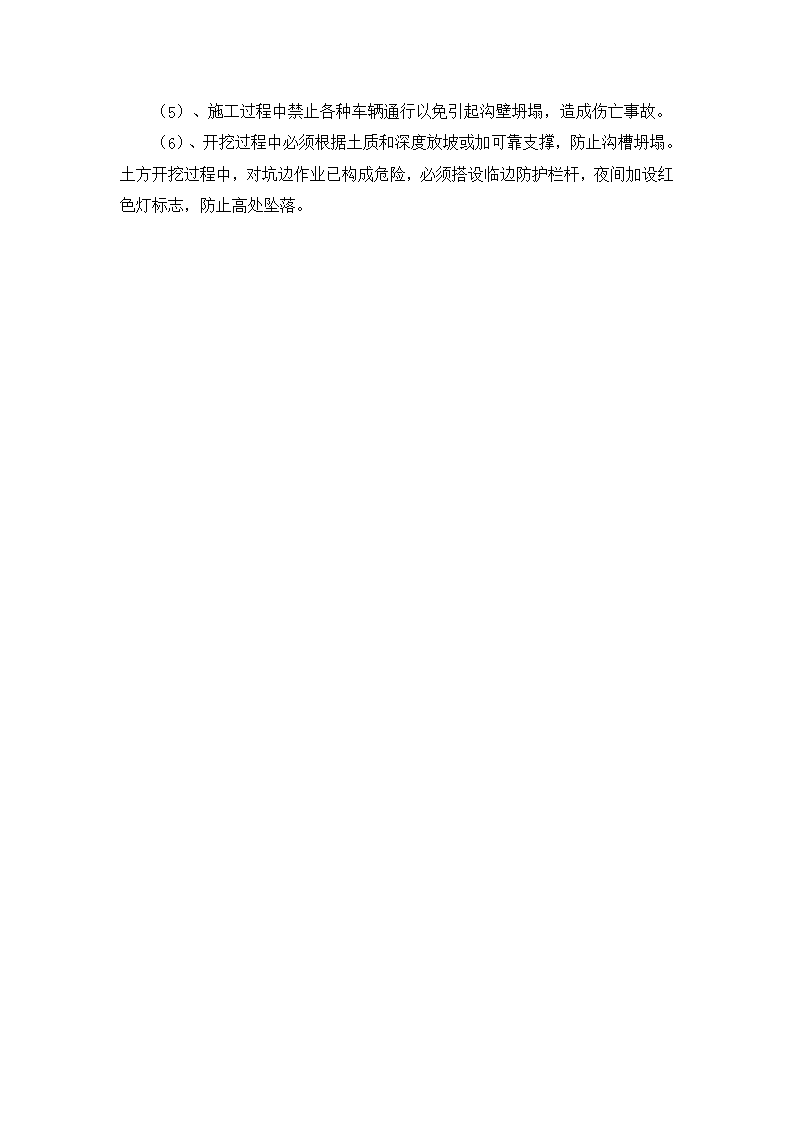

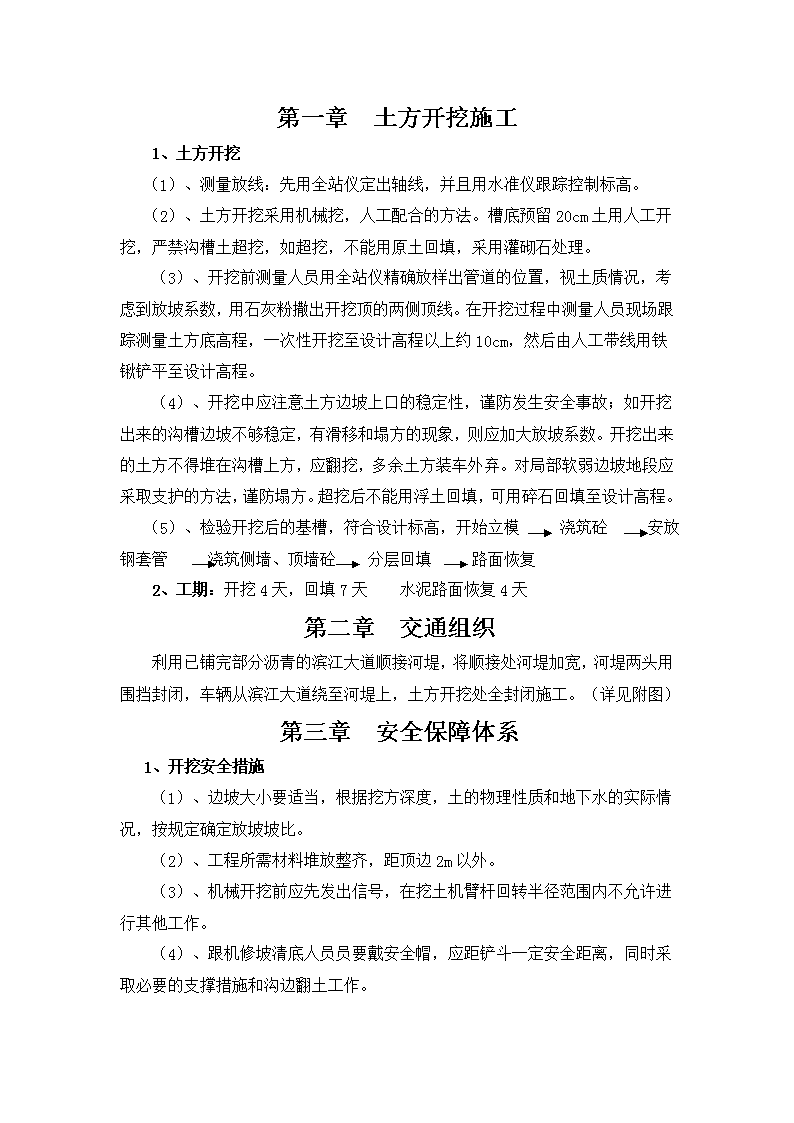

'南京市滨江大道雨花段一期工程管道穿堤工程施工方案编制：审核：南京建工集团有限公司 第一章土方开挖施工1、土方开挖（1）、测量放线：先用全站仪定出轴线，并且用水准仪跟踪控制标高。（2）、土方开挖采用机械挖，人工配合的方法。槽底预留20cm土用人工开挖，严禁沟槽土超挖，如超挖，不能用原土回填，采用灌砌石处理。（3）、开挖前测量人员用全站仪精确放样出管道的位置，视土质情况，考虑到放坡系数，用石灰粉撒出开挖顶的两侧顶线。在开挖过程中测量人员现场跟踪测量土方底高程，一次性开挖至设计高程以上约10cm，然后由人工带线用铁锹铲平至设计高程。（4）、开挖中应注意土方边坡上口的稳定性，谨防发生安全事故；如开挖出来的沟槽边坡不够稳定，有滑移和塌方的现象，则应加大放坡系数。开挖出来的土方不得堆在沟槽上方，应翻挖，多余土方装车外弃。对局部软弱边坡地段应采取支护的方法，谨防塌方。超挖后不能用浮土回填，可用碎石回填至设计高程。（5）、检验开挖后的基槽，符合设计标高，开始立模浇筑砼安放钢套管浇筑侧墙、顶墙砼分层回填路面恢复2、工期：开挖4天，回填7天水泥路面恢复4天第二章交通组织利用已铺完部分沥青的滨江大道顺接河堤，将顺接处河堤加宽，河堤两头用围挡封闭，车辆从滨江大道绕至河堤上，土方开挖处全封闭施工。（详见附图）第三章安全保障体系1、开挖安全措施（1）、边坡大小要适当，根据挖方深度，土的物理性质和地下水的实际情况，按规定确定放坡坡比。（2）、工程所需材料堆放整齐，距顶边2m以外。（3）、机械开挖前应先发出信号，在挖土机臂杆回转半径范围内不允许进行其他工作。（4）、跟机修坡清底人员员要戴安全帽，应距铲斗一定安全距离，同时采取必要的支撑措施和沟边翻土工作。 （5）、施工过程中禁止各种车辆通行以免引起沟壁坍塌，造成伤亡事故。（6）、开挖过程中必须根据土质和深度放坡或加可靠支撑，防止沟槽坍塌。土方开挖过程中，对坑边作业已构成危险，必须搭设临边防护栏杆，夜间加设红色灯标志，防止高处坠落。'
