收费站混凝土路面施工方案

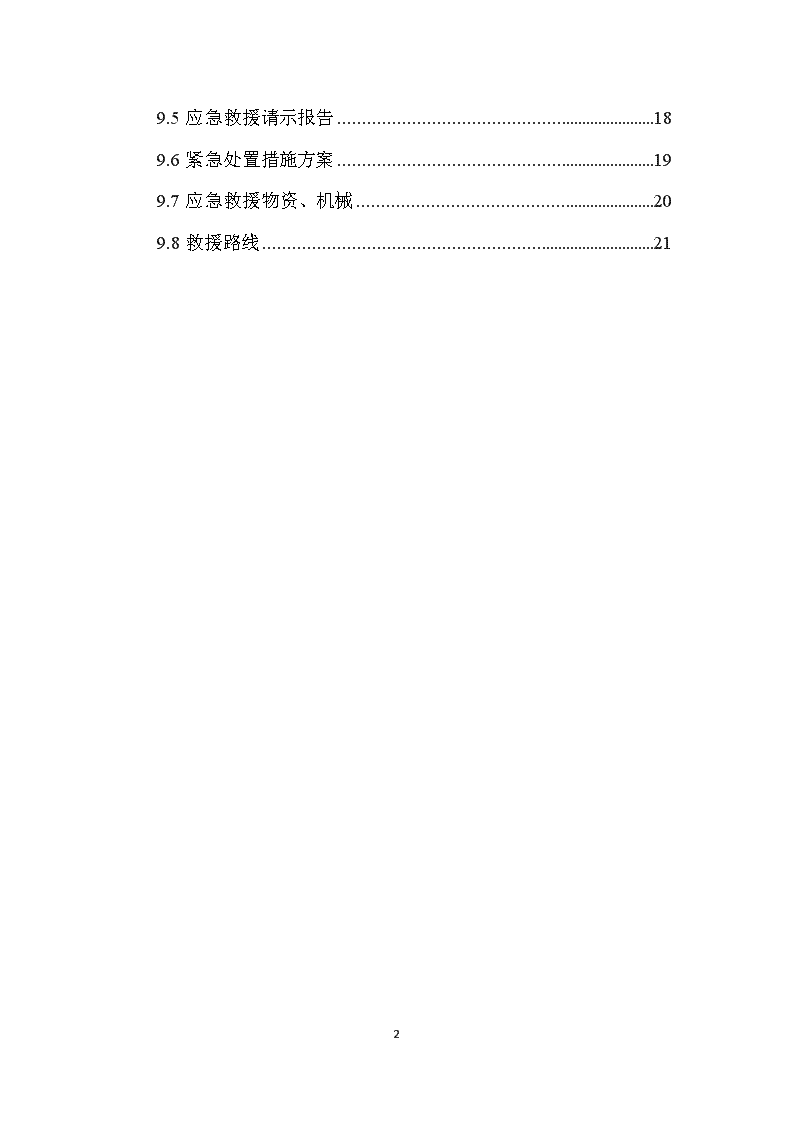

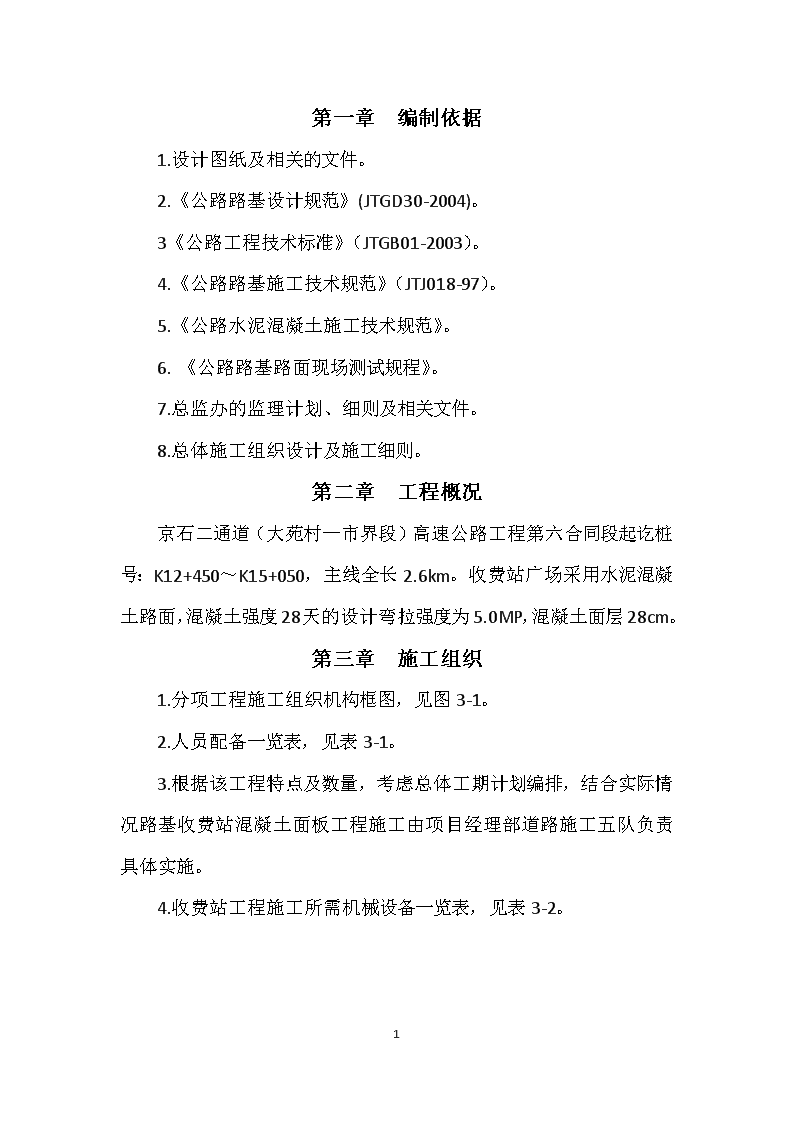

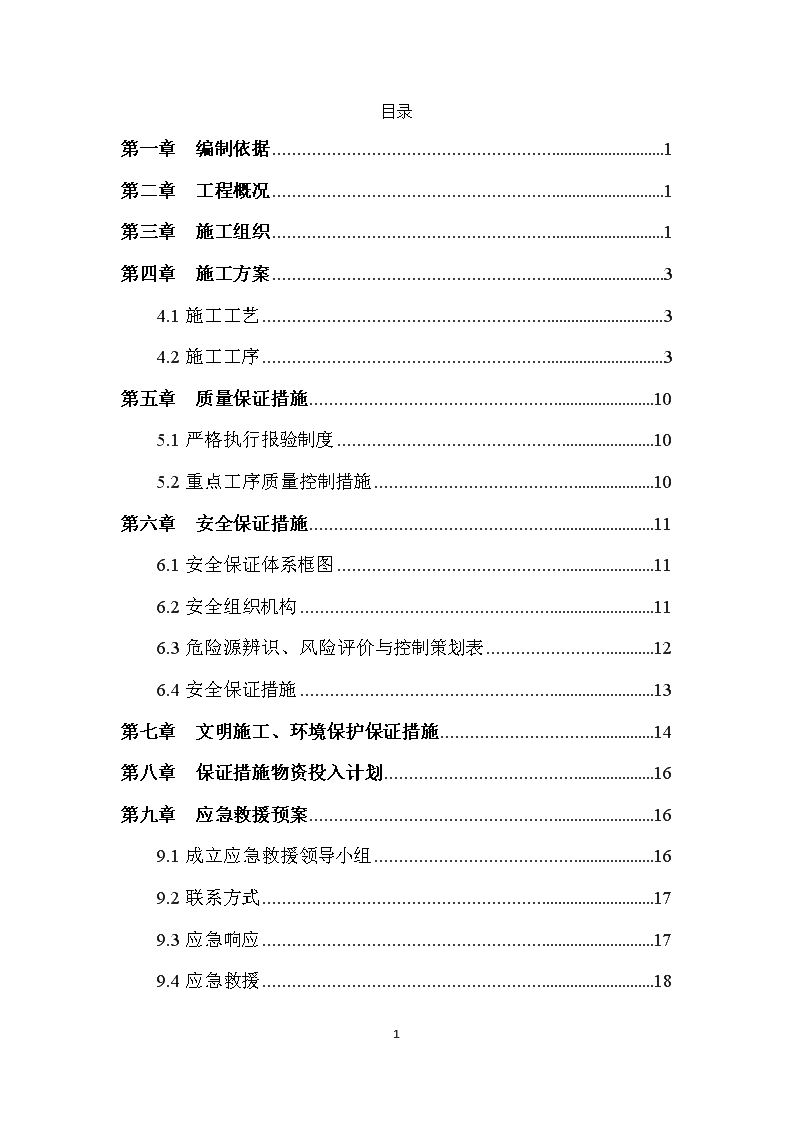

'目录第一章编制依据1第二章工程概况1第三章施工组织1第四章施工方案34.1施工工艺34.2施工工序3第五章质量保证措施105.1严格执行报验制度105.2重点工序质量控制措施10第六章安全保证措施116.1安全保证体系框图116.2安全组织机构116.3危险源辨识、风险评价与控制策划表126.4安全保证措施13第七章文明施工、环境保护保证措施14第八章保证措施物资投入计划16第九章应急救援预案169.1成立应急救援领导小组169.2联系方式179.3应急响应179.4应急救援1823 9.5应急救援请示报告189.6紧急处置措施方案199.7应急救援物资、机械209.8救援路线2123 第一章编制依据1.设计图纸及相关的文件。2.《公路路基设计规范》(JTGD30-2004)。3《公路工程技术标准》（JTGB01-2003）。4.《公路路基施工技术规范》（JTJ018-97）。5.《公路水泥混凝土施工技术规范》。6.《公路路基路面现场测试规程》。7.总监办的监理计划、细则及相关文件。8.总体施工组织设计及施工细则。第二章工程概况京石二通道（大苑村—市界段）高速公路工程第六合同段起讫桩号：K12+450～K15+050，主线全长2.6km。收费站广场采用水泥混凝土路面，混凝土强度28天的设计弯拉强度为5.0MP，混凝土面层28cm。第三章施工组织1.分项工程施工组织机构框图，见图3-1。2.人员配备一览表，见表3-1。3.根据该工程特点及数量，考虑总体工期计划编排，结合实际情况路基收费站混凝土面板工程施工由项目经理部道路施工五队负责具体实施。4.收费站工程施工所需机械设备一览表，见表3-2。23 项目副经理：项目副经理：安全环保部：施工技术部：计划统计部：物资设备部：财务部：中心试验室：道路综合施工队队长：施工五队项目经理：总工程师：图3-1施工组织机构框图表3-1人员配备一览表管理人员和技术人员姓名职务职称备注23 表3-2机械设备一览表序号设备名称型号单位计划进场实际进场1挖掘机沃尔沃220台112小型夯机台113自卸车台224汽车吊台115装载机台116三辊轴摊铺机台117振捣棒台668振捣梁台225.施工进度横道图施工进度计划具体见开工报告。6.材料准备砼用量3525.7m3、钢筋78.9t。第四章施工方案4.1施工工艺水泥砼面层：施工放样→钢筋绑扎→安装模板→设置拉杆、传力杆→砼的拌和与运输→浇筑和振捣→接缝的设置→表面修整→砼的养生与填缝。4.2施工工序1、施工放样：在基层上进行模板安装及摊铺位置的测量放样，每10米设中心桩，每100米布设临时水准点；核对路面标高、面板分块、缩缝和构造物位置。测量放样的质量要求和允许偏差应符合规范的规定。2、钢筋制作、安装23 （1）钢筋绑扎应在测量定位后进行。钢筋集中加工，现场进行绑扎。钢筋接头设置在内力较小处并错开布置；分段后的钢筋接头相互错开，保证同一截面内的接头数目不超过主筋总量的50%，接头间距不小于35d，且不小于50cm；单面焊，焊缝长度不得小于10d；双面搭接焊，焊缝长度不应小于5d，每一截面上接头数量不超过50%。钢筋的连接接头与钢筋弯曲处的距离不应小于10d，且不宜位于构件的最大弯矩处。钢筋的材料、加工、接头和安装，符合要求。钢筋网采用点焊。（2）钢筋网与水稳层采用钢筋棍支撑，钢筋保护层垫块位置和数量要符合设计要求。钢筋的保护层垫块使用绑扎高强度砂浆垫块，确保垫块能承受足够压力而不破碎，垫块数量不少于5个/m2。（3）钢筋外观表面应洁净，钢筋加工前对表面油渍、漆皮、鳞锈等清除干净。钢筋根据图纸设计尺寸及浇注长度采用钢筋切割机切断下料。（4）钢筋正式焊接时，应根据施工条件进行试焊。合格后方可正式施焊。焊接严格按双面搭接焊工艺要求操作，焊工必须持有上岗证，按规定频率取样进行接头拉、弯性能试验。（5）钢筋加工具体要求：1）钢筋的弯曲：箍筋的端部应按图设弯钩，弯钩内直径不小于2.5d(Ⅰ级)及4d(Ⅱ级),且不小于被箍主筋的直径。2）安设、支承及固定钢筋：所有钢筋应准确安设，当浇灌砼时，用支撑将钢筋固定。不允许在浇灌时安设或插入钢筋。3）钢筋接头的一般要求:钢筋连接点不应设于最大应力点处，同一截面接头应交错布置（接头不大于截面的二分之一），相邻接头搭接长度应错开35d。对于焊接和绑扎的接头，与钢筋弯曲处的距离不应小于10倍钢筋直径。4）钢筋的绑扎：钢筋的交叉点宜采用直径0.7～2.0mm的铁丝扎23 牢，必要时可采用点焊焊牢。绑扎宜采取逐点改变绕丝方向的8字形方式交错扎结。结构或构件的钢筋交叉点应全部绑扎，绑扎钢筋的铁丝丝头不应进入混凝土保护层内。3、模板制作和安装：（1）模板采用槽钢模板。选用模板要求表面光洁、平整(不大于1mm)，且模板边角顺直、平整、洁净。（2）安装模板前先做好测量工作，正确放样，经检查无误后方可进行模板安装。根据面板放样点位，对外侧模板采用绷线法调直。（3）模板安装和支撑必须牢固，不得有松动、跑模或下沉等现象。模板拼缝必须严密，不得漏浆；模内清洁，无杂物。（4）模板拼缝处粘贴双层双面胶条或海绵条，保证拼缝严密。（5）砼浇筑前，用空压机吹干净模板内尘土。涂刷脱模剂。自检合格后，由质检工程师报验分管现场监理工程师，对其结构尺寸、钢筋连接、钢筋数量及型号、模板安装及加固等相应检测项目进行现场验收，合格后方可进行混凝土的浇筑。4、拉杆、传力杆的设置：在纵向施工缝处设置拉杆，在横向施工缝处设置传力杆。沿路中心处模板安装好后，将拉杆从预留孔穿入并进行封堵，端部用钢筋支架固定，浇筑砼时安排专人进行校正，传力杆的半段浇入砼内，另半段涂防锈漆。23 5、制备与运送砼：砼采用韩建商品砼公司生产的C40砼，砼运送过程中应防止漏浆、漏料和污染路面，途中不得随意耽搁。运输应减小颠簸，防止砼离析，车辆起步和停车应平稳，车辆倒车及卸料进，应有专人指挥。卸料时应到位，卸料完毕，车辆应迅速离开。6、浇筑和振捣：（1）砼路面摊铺前要检查模板位置，高程、支撑稳定和基层平整润湿、模板内侧面涂脱模剂以及钢筋的安设和传力杆、拉杆等设置情况，并用厚度标尺检查验收合格后才能摊铺。（2）混凝土浇筑时的入模温度宜控制在5-30℃。在下层混凝土初凝前浇筑完上层混凝土，其自由倾落高度不宜超过2m。（3）应设有专人指挥车辆均匀卸料，在摊铺宽度范围内，宜分多堆卸料。可用人工布料，也可用装载机或挖掘机布料和送料。采用人工布料时，应尽量防止布料整平过的混凝土表面上留下人为踩踏的脚印，还要防止将泥土踩踏入路面中。准确布料是保证路面平整度的重要环节，为保证模板内有足够的混凝土拌合物，布料高度应足够高。但布料过高时，三辊轴摊铺整平机振动的遍数过多，易产生内、外分层，路面平整度较难保证。混凝土坍落度、密实数、路面横坡与布料系数的关系如下：1SL-30+10i横坡高侧K＝—+—————Dh1SL-30+10i横坡低侧K＝—+—————Dh23 1横坡中部K＝—D式中：K——布料系数；D——密实数；SL——混凝土坍落度，SL≥30mm；I——路面横坡％；H——路面板厚度mm。三辊轴整平机施工前，混凝土表面大致平整，不得有明显的凹陷。采用人工布料时，不得随意踩入工作面内，操作工人退出工作面时，应顺便消除留下的脚印。混凝土拌合物振捣作业，有间歇插入振实与连续拖行振实两种。密排振捣棒组间歇插入振实时，每次移动距离不宜超过振捣棒有效作用半径的1.5倍，并不得大于500mm，振捣时间宜为15～30s。排式振捣机连续拖行振实时，作业速度宜控制在4m/min以内，具体作业速度视振实效果，振实要领在于必须首先使拌合物振捣为连续介质，然后将拌合物中的气泡排除干净。振捣速度应缓慢而均匀，连续不间断行进，可由下式计算：RV＝1.5——t式中：V——排式振捣机作业速度（m/s）；t——振捣密实所必需的时间（s），一般为15～30s；R——振捣棒的有效作用半径（m）。排式振捣机应匀速缓慢、连续不间断地振捣行进。其作业速度以拌合物表面不露粗集料，液化表面不再冒气泡，并泛出水泥浆为准。23 在混凝土刚振过流动性最好时，开始三辊轴摊铺整平机的施工，内部振动式振捣机采用间歇式振动时比较好控制，振捣机每移动一次的距离为振捣棒有效作用半径的1.5倍，使得每次重叠为有效作用半径的0.5倍。（无缝钢管滚杠）两端放在模板上，沿纵向滚动数次，提浆要及时。三辊轴滚压振实料位高差宜高于模板顶面5～20mm，表面大致平整，没有人为踩踏和混凝土的分层离析现象。开始三辊轴摊铺整平施工之前，拌合物高出模板，不能低于模板，目的是防止三辊轴摊铺整平机振动提浆后，表面浆不均匀，水灰比大的稀浆去填补凹陷处。振捣机振动过后，混凝土的密实数已达0.96以上，高出模板顶面的混凝土高度已很小，有利于三辊轴摊铺整平机的施工。振动密实后混凝土高出模板太多时，三辊轴摊铺整平机不能顺利施工，容易偏斜。因此，振动后应有专人观察，混凝土表采用人工找平，严禁用纯水泥砂浆找平。三辊轴机组施工最关键的是料位高差和振动滚压遍数的控制。料位高差与坍落度、整平机的重量和振捣烈度有关：坍落度大，高差小；整平机质量大或振捣烈度大，高差大。三辊轴整平机在一个作业单元长度内，应采用前进振动、后退静滚方式逐遍交叉作业，宜分别进行2～3遍，不应过振。7、纵横接缝：横缝的布置：横向缩缝采用布设传力杆的假缩缝，每天摊铺结束或摊铺中断时间超过30min时，应设置横向施工缝，布设传力杆，其位置尽可能与缩缝重合。待砼达到一定强度时，切割横向缩缝。收费23 广场砼横向缩缝（缩缝为假缝），深度60mm，宽6mm，纵缝宽7mm，深4cm。灌缝材料采用硅树脂。在收费站两端设置胀缝，共设置两道胀缝，传力杆形式同横向施工缝处布置形式，胀缝处设置补强钢筋支架，传力杆一半以上长度的表面涂防粘涂层，端部就戴活动套帽，胀缝与路中心线垂直，缝壁垂直，缝隙宽度一致，缝中完全不连浆，在砼未硬化时，剔除胀缝上部的砼，填嵌缝料，整平表面，胀缝应连续贯通整个路面板宽度。纵缝应按图纸要求设置，并应符合下列规定。整幅浇筑纵缝的切缝或压缝，切缝应在混凝土强度达到要求时，用切缝机切割，切锯产生的粉末在其干燥前清除干净，纵缝设置拉杆应设置在板厚中间，位置要准确。切缝作业应符合下列规定：昼夜温差＜10℃，切缝最长时间不得超过24h，昼夜温差10℃-15℃切缝采用软硬结合切缝，每隔1-2条提前软切缝，其余用应切缝补切。8、表面整修与抗滑措施：砼终凝前用砼抹面机抹平其表面，在抹面机完成作业后，进行清边整缝，清除粘浆，修补缺边、掉角，使用抹刀将抹面机留下的痕迹抹平，当烈日曝晒或风大时，应加快表面的修整速度，或在防雨篷遮阴下进行。精平饰面后的面板表面无抹面印痕，致密均匀，无露骨，平整度应达到规定要求。混凝土路面宜采用硬刻槽方式制作抗滑构造，抗压强度达到40%后可开始硬刻槽，并宜在两周内完成。拆模不得损坏板边、板角和传力杆、拉杆周围的砼，不得造成传力杆和拉杆松动或变形。9、养生：砼路面铺筑完成后，立即开始养生，用覆盖毛毡洒水养生，保持砼表面始终处于潮湿状态，并根据天气条件确定每天的洒23 水遍数。砼养生期，严禁人、畜、车辆通行。第五章质量保证措施5.1严格执行报验制度工序报验流程图，见图5-1。图5-1工序报验流程图5.2重点工序质量控制措施1.混凝进场前试验室要对混凝土拌和站进行质量控制，保证砼应满足所用施工机械的可摊铺性外，还应着重控制拌合物的均匀性和各质量参数的稳定性。混凝土浇筑前试验室要对混凝土的坍落度、和易性、流动性进行检测。2.混凝土浇筑时要保证振捣充分密实，确保不漏振、不过振同时保证混凝土的浇筑质量。3.混凝土路面平整度不合格的部位进行处理，并硬刻槽恢复抗滑构造。23 第六章安全保证措施安全保证体系思想保证实现总目标：杜绝重大伤亡事故，消灭因工死亡事故，职工重伤率降低到0.6‰提高全员安全意识项目部安全领导小组各项安全生产制度实行安全生产承包责任制安全为了生产月季年安全检查制度各工种安全生产制度安全第一生产必须安全安全总结评比制度工班工种安全检查奖罚制度组织保证制度保证经济保证职工技术安全规程教育项目部安保部优质优酬奖优罚劣班组质检6.1安全保证体系框图建立健全各项安全制度、加强安全生产教育与培训、做好专项安全技术方案的编制与审批、制定施工安全措施，提高和增强安全意识，经常对全员进行遵章守纪的安全教育，建立和完善各级安全生产责任制，明确各级管理人员的责权，抓好逐级负责制的落实。6.2安全组织机构组长：副组长：组员：安全生产领导小组办公室设在安保部，负责人是。办公室联系电话：在项目部内部设置一名专职安全员负责收费站工程施工的安全管理工作，安全员是；同时在每个施工班组聘用两名懂技术、负责任23 的工人为兼职安全员，由项目部统一管理。6.3危险源辨识、风险评价与控制策划表根据对施工现场的考察、施工工艺的确定，项目部对本分项工程进行了危险源辨识，确定出12项危险源，见下表。序号活动点/工序/部位导致事故危险导致事故危险原因事故危险影响范围风险等级风险控制措施1车辆行驶交通事故无证/违章/带故障驾驶、车辆及人员中制度、措施2施工管理各类事故危险制度不健全/无安全技术施工方案/无安全技术交底/隐患整改不及时/事故防范措施不落实/操作人员未经培训等施工作业人员及设施设备等重大制度、措施3外部人员进入施工现场机械打击安全保卫缺陷外部人员中应急预案物资材料丢失盗抢事故发生4提升、起重吊装作业夹挤伤害机械故障/误操作等作业维修人员重大应急预案脱勾违章指挥作业等吊装物重大断绳钢丝绳缺陷吊装物重大翻车/倾覆机械设施缺陷/违章指挥作业等机械设备重大物体打击机械设施缺陷/违章作业等下方作业活动人员重大5挖掘机/吊车/压路机/装载机等施工机械设备、车辆和机具操作、维修、保养、运转、作业火灾无证/违章操作/机械设备选用不当/机械设备缺陷等机械设备及周围设施中措施机械伤害无证/疲劳/违章操作/机械设备选用不当或有缺陷/手代替工具操作/作业范围内活动/防护缺陷等作业人员/作业范围内人员重大应急预案、应急演练机械车辆损坏无证/疲劳/违章操作/带故障或超负荷运转/无安全警示或不清等机械设备中措施6挖掘机/吊车/压路机/装载机等施工机械行驶车辆伤害无证/违章驾驶/带故障运转/机械设备缺陷/自然条件影响等现场施工人员中措施7特种作业各类事故危险无证上岗作业及其他人员设施中措施8相关方各类事故危险没有签订安全协议施工人员及场所中措施9施工用电触电防护缺陷/电力设施线路缺陷、设置或配置不当/违章作业/标志缺陷/误操作等施工作业人员重大应急预案、演练10雨季施工滑倒、摔倒不注意等作业人员小23 6.4安全保证措施由于施工位置地处高边坡，又是各标段施工车辆往来要道，根据危险源辨识，在收费站施工时，易发生的事故如下：高处坠落，机械打击事故，触电事故。安全生产：所有进场施工人员、指挥人员、特殊工种必须经过三级安全教育和安全考试。考核不合格者不得进场施工。施工前检查特殊工种的操作证，伪证及证件过期者不得进场作业。施工前由设备工程师对参加作业的施工机械进行检查，不合格的机械不许进场作业。严格执行班前讲话制度，每天填报班前讲话记录表。机械操作人员必须严格执行安全有关规定和规范标准，服从安全管理，做到自己不违章作业，拒绝违章指挥；指挥人员也必须严格执行安全有关规定和规范标准，做到自己不违章指挥，和及时制止他人违章作业；施工人员严禁酒后进入施工现场。进入施工现场必须佩带安全防护用品。在施工现场悬挂各类施工标志牌，安全横幅。在施工队伍中聘用安全员，在施工前进行清场，禁止非作业人员进入施工场地，在施工时，旁站监督作业过程。雨季施工：23 雨季施工时，每天应注意收听天气预报，随时掌握天气变化信息，做好防雨准备工作。雨季施工时提前完成路基排水沟及边坡防护的工作。雨后应立即对所有电器设备、线路进行检查，发现问题及时处理。配电箱、电器设备等，应停电后处理潮湿的部位，使其干燥恢复绝缘后，经摇测绝缘电阻到达合格之后再送电作业。施工中遇有暴风雨暂停施工。高温季节施工，按劳动保护规定做好防暑降温措施，适当调整休息时间，尽量避开高温时间。雨季施工时，处于洪水可能淹没地带的机械设备、材料等做好防范措施，施工人员要提前做好安全撤离准备工作。夜间施工及临时用电：夜间施工时指挥员及安全员需穿着安全背心，手持安全指挥棒。夜间施工时需保证足够的照明度，电器设备必须经过检查，现场用电由专职电工负责，电工每天填报电工巡视记录。每天对现场用电设备、设施、线路进行两次例行巡视检查，发现问题及时停电检修并监护。其他具体措施：1.统一着装，与其他标段明显区分，增加现场辨识度和便于管理。2.设置专人巡视现场，负责提醒施工人员位置和过往车辆信息，保证交通安全，谨防高边坡滑落等事故发生。3.施工便道入口设置明显警示标志，提醒过往车辆减速慢行，禁23 止非施工人员进入现场。4.材料存放不超过限定高度并远离边坡，防止滑落。第七章文明施工、环境保护保证措施1.对施工人员进行文明施工、环境保护教育、培训、考核，认真23 学习法律、法规、规章、安全操作规程、规范和标准，提高全体人员的文明施工意识，教育到位率达到100%。2.针对容易出现的问题（扬尘、扰民等问题）进行随时监控。3.施工驻地设文明安全施工的宣传标志、标牌、警示牌、彩旗、横幅、标语。4.每天对文明施工、环境保护情况进行自检，对发现的问题及时整改。5.施工现场经常保持整洁卫生。6.为减少尘土对周围环境的影响，施工现场临时道路全部硬化，临时路面采用泥结石路面，安排一台洒水车，每天不间断对施工现场和施工便道进行洒水润湿，减少道路扬尘。7.运输车辆必须加以覆盖，防止道路遗洒。8.对施工作业产生的灰尘和污染加强预防和洒水遮盖等措施，使施工作业产生的灰尘危害降低到最低程度。9.如遇特殊情况，提前贴出安民告示，以得相邻单位及附近居民的谅解和支持。10.作好周围群众工作，在发生争议时不与当地群众发生冲突，发生问题向项目管理处、总监办上报，寻求解决问题的办法。第八章保证措施物资投入计划保证措施物资投入计划表，见下表。23 序号名称数量单位1安全帽20顶2反光背心20件3钢管300米4彩旗20面5安全防护网40m26教育材料15套7洒水车2台8标语、横幅5条9警示标志5个10危险源告知牌1个第九章应急救援预案9.1成立应急救援领导小组组长：副组长：组员：应急救援领导小组办公室设在安保部。办公室联系电话：9.2联系方式姓名职务联系电话23 9.3应急响应1.当工地发生事故伤害时，最先发现情况的人应立即将信息报告给与其最近的管理人员，使消息迅速报告到项目部安全生产应急救援领导小组处。2.项目部安全生产应急救援领导小组应立即启动应急救援预案，开展救援工作，1个小时内赶到事故现场。同时及时将险情情况、救援情况不间断的向业主、总监办及上级公司安保部报告。3.领导小组根据事故情况及时确定是否向社会相关救援机构请求支援，以避免事态的进一步扩大。如确定需要支援，应向社会相关救援机构报告发生伤亡和伤害的地点、伤害类型，同时必须告知工程附近最醒目的标志建筑，以使相关单位迅速判断方位。同时安排接车人员迅速到路口等待，迎接抢救车辆，引领急救车迅速到达现场。23 9.4应急救援1.发生事故后，应急救援领导小组应立即赶赴事故现场，投入救援工作，根据应急预案划分的救援小组按照各自职责快速反应，统一指挥，协同配合的原则，迅速开展抢救人员，尽可能地减少人员伤亡和财产损失。2.在救援过程中，应做到以人为本，先抢救人员，后抢救财产，利用各种工具、设备将人员救出，因人员伤势严重，在进行简单包扎、止血处理的同时，向周边120急救中心报告，请求支援，在急救医生到来后，应将伤员受伤原因和已经采取的救护措施详细告诉医生到医院抢救。3.救援结束后，要妥善保护好事故现场，以便查找事故原因。9.5应急救援请示报告见图9-1应急救援请示报告流程图。图9-1应急救援请示报告流程图9.6紧急处置措施方案1.机械伤害事故应急救援措施23 1）机械开关布局必须合理，必须符合两条标准：一是便于操作者紧急停车；二是避免误开动其他设备。2）发生机械事故时要立即停机，切断电源，指派专人看管。3）发生断手、断指等严重情况时，对伤害者伤口要进行包扎止血、止痛，进行半握拳状的功能固定，对断手断指用消毒或清洁的敷料包好，速将伤者送医院抢救。4）机械发生事故后，应及时抢救伤员，并将伤员及时送往医院。5）启动项目应急救援小组，保护好事故现场，抢救人员在确定事故现场安全的情况下，佩戴安全防护装置。6）抢救被挤压伤员，需固定好被挤压伤员的安全控件后，再实施抢救工作，避免伤员二次伤害。2.物体打击事故应急救援措施1）由于起重机械造成的物体打击事故，应立即停机，在确保安全的情况下卸载。2)在确保事故现场安全的情况下，佩戴安全防护用品进入现场实施抢救。3)抢救被物料埋压的伤员时，需固定好被压伤员的安全空间，临时支架支起后确保无误在实施抢救工作，避免伤员再次受到伤害。4)抢救重物压伤的人员，应调动起重吨位相匹配的设备进入抢救现场，抢救现场应开通紧急安全通道，以便抢救车辆行驶通常，吊车站位稳定准确，起重物栓接牢固，吊点位置准确，指挥人员，信号工和吊车操作人员要协调配合，保证吊物起重平稳。23 3.触电事故应急救援措施1)发生人员触电伤亡事故应立即切断近处电源，如距电源开关太远，要用绝缘物拉开触电者或挑开电线。2)抢救人员进入事故现场必须穿戴绝缘劳保用品，在检测设备和伤亡人员不带电的情况下，实施抢救工作。3)对触电者进行抢救，实例表明适用口对口吹气人工呼吸效果最好。4)施工设备触及高压电线或挖断电缆，应立即通知所在地区供电局，确定伤员准确位置后进行抢救。9.7应急救援物资、机械序号名称数量单位1汽车1台2千斤顶2台3吊车1台4挖掘机1台5安全绳30米6安全网30平米7铁钎20把8担架5支9小药箱5个10消毒液10瓶9.8救援路线在施工期间与项目部及施工现场最近的医院联系，将其定为项目23 部应急救援定点医院，考察施工现场到医院的路线，保证在事故发生时能够以最快的时间将伤者送往定点医院。窦店中心卫生院，一级甲等，电话：010-69391741，地址：房山区窦店镇窦店村西，距离施工现场9.0公里。见图12-2：房山区第一医院，二级甲等，电话：010-89323440，地址：北京市房山区城关镇房窑路8号，距离施工现场6.1公里。见图12-3：图12-2施工现场到窦店中心卫生院的应急救援路线图23 图12-3施工现场到房山第一医院的应急救援路线图23'
