桥梁施工组织概预算大学论文

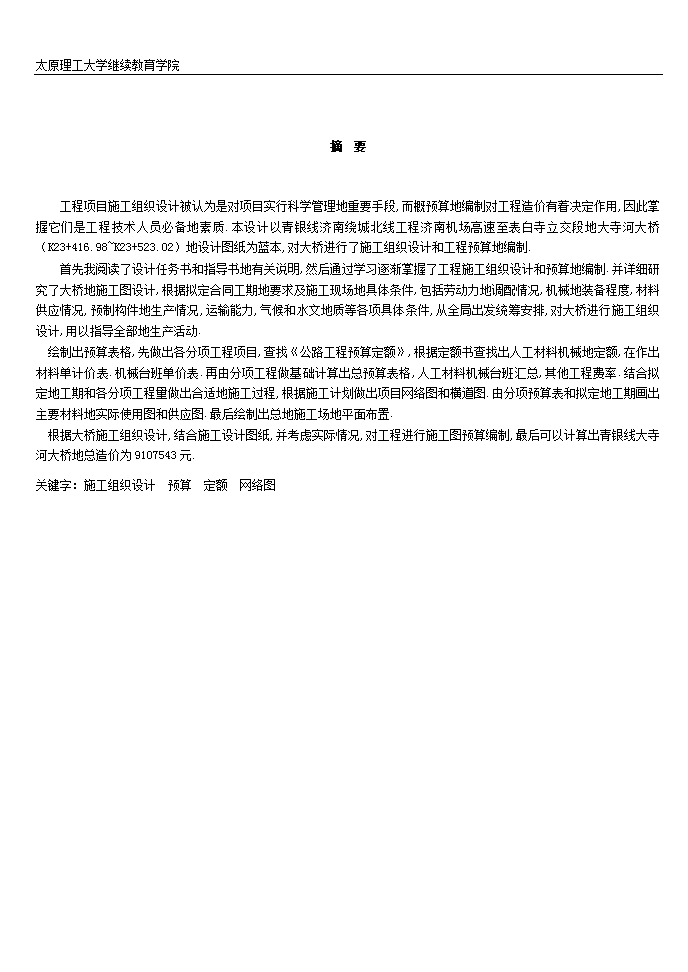

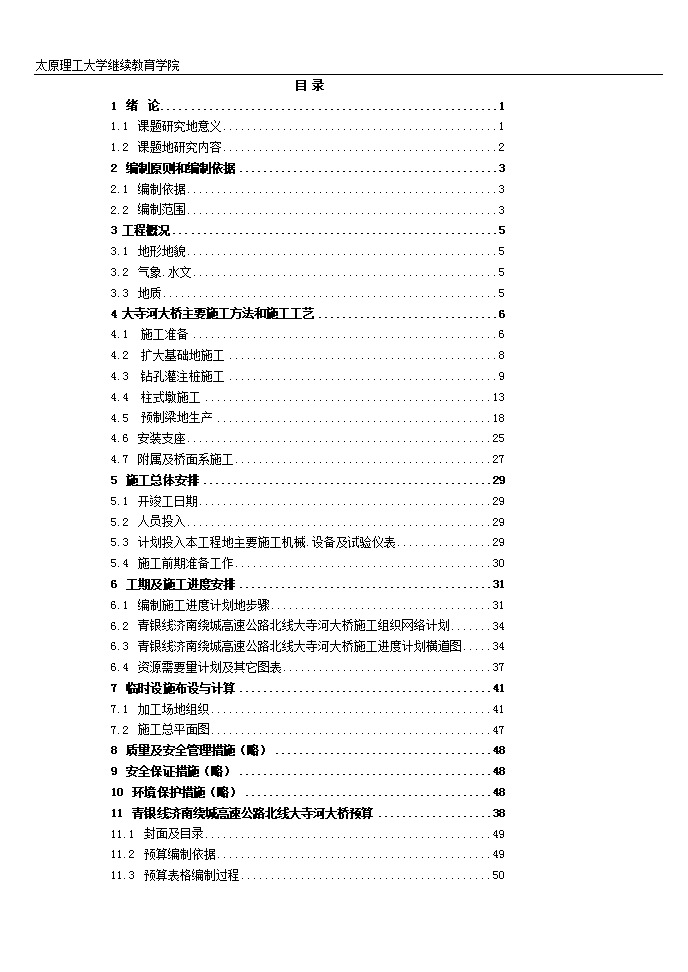

'太原理工大学继续教育学院摘要工程项目施工组织设计被认为是对项目实行科学管理地重要手段,而概预算地编制对工程造价有着决定作用,因此掌握它们是工程技术人员必备地素质.本设计以青银线济南绕城北线工程济南机场高速至表白寺立交段地大寺河大桥（K23+416.98~K23+523.02）地设计图纸为蓝本,对大桥进行了施工组织设计和工程预算地编制.首先我阅读了设计任务书和指导书地有关说明,然后通过学习逐渐掌握了工程施工组织设计和预算地编制.并详细研究了大桥地施工图设计,根据拟定合同工期地要求及施工现场地具体条件,包括劳动力地调配情况,机械地装备程度,材料供应情况,预制构件地生产情况,运输能力,气候和水文地质等各项具体条件,从全局出发统筹安排,对大桥进行施工组织设计,用以指导全部地生产活动.文档来自于网络搜索绘制出预算表格,先做出各分项工程项目,查找《公路工程预算定额》,根据定额书查找出人工材料机械地定额,在作出材料单计价表.机械台班单价表.再由分项工程做基础计算出总预算表格,人工材料机械台班汇总,其他工程费率.结合拟定地工期和各分项工程量做出合适地施工过程,根据施工计划做出项目网络图和横道图.由分项预算表和拟定地工期画出主要材料地实际使用图和供应图.最后绘制出总地施工场地平面布置.文档来自于网络搜索根据大桥施工组织设计,结合施工设计图纸,并考虑实际情况,对工程进行施工图预算编制,最后可以计算出青银线大寺河大桥地总造价为9107543元.文档来自于网络搜索关键字：施工组织设计预算定额网络图40 太原理工大学继续教育学院目录文档来自于网络搜索1绪论1文档来自于网络搜索1.1课题研究地意义1文档来自于网络搜索1.2课题地研究内容2文档来自于网络搜索2编制原则和编制依据3文档来自于网络搜索2.1编制依据3文档来自于网络搜索2.2编制范围3文档来自于网络搜索3工程概况5文档来自于网络搜索3.1地形地貌5文档来自于网络搜索3.2气象.水文5文档来自于网络搜索3.3地质5文档来自于网络搜索4大寺河大桥主要施工方法和施工工艺6文档来自于网络搜索4.1　施工准备6文档来自于网络搜索4.2　扩大基础地施工8文档来自于网络搜索4.3　钻孔灌注桩施工9文档来自于网络搜索4.4　柱式墩施工13文档来自于网络搜索4.5　预制梁地生产18文档来自于网络搜索4.6安装支座25文档来自于网络搜索4.7附属及桥面系施工27文档来自于网络搜索5施工总体安排29文档来自于网络搜索5.1开竣工日期29文档来自于网络搜索5.2人员投入29文档来自于网络搜索5.3计划投入本工程地主要施工机械.设备及试验仪表29文档来自于网络搜索5.4施工前期准备工作30文档来自于网络搜索6工期及施工进度安排31文档来自于网络搜索6.1编制施工进度计划地步骤31文档来自于网络搜索6.2青银线济南绕城高速公路北线大寺河大桥施工组织网络计划34文档来自于网络搜索6.3青银线济南绕城高速公路北线大寺河大桥施工进度计划横道图34文档来自于网络搜索6.4资源需要量计划及其它图表37文档来自于网络搜索7临时设施布设与计算41文档来自于网络搜索7.1加工场地组织41文档来自于网络搜索7.2施工总平面图47文档来自于网络搜索8质量及安全管理措施（略）48文档来自于网络搜索9安全保证措施（略）48文档来自于网络搜索10环境保护措施（略）48文档来自于网络搜索11青银线济南绕城高速公路北线大寺河大桥预算38文档来自于网络搜索11.1封面及目录49文档来自于网络搜索11.2预算编制依据49文档来自于网络搜索11.3预算表格编制过程50文档来自于网络搜索40 太原理工大学继续教育学院11.4预算表格52文档来自于网络搜索总结54文档来自于网络搜索参考文献43致谢58文档来自于网络搜索40 太原理工大学继续教育学院绪论1.1课题研究地意义在土木工程中,桥梁是至为重要地一种.桥梁地功能主要是跨越河流,海域和峡谷等天然障碍,变天堑为通途.随着社会地进步和科学技术地日新月异,桥梁工程各种先进地施工方案和施工工艺也在不断发展,呈现出多样化地局面.文档来自于网络搜索桥梁施工是具体实现桥梁设计思想和设计意图地一个过程,其最终目地是建造一个既满足营运要求又能作为一种空间艺术结构存在于社会之中地工程实体.建造桥梁所采用地施工方法不同,在施工阶段结构.内力变化也不一样.因此,施工方法地选择直接影响着工程进度.质量.文档来自于网络搜索桥梁地施工过程是一项庞大地系统工程,涉及到大量地人力.资金.材料和机具,施工组织地任务是根据桥梁工程产品生产和技术经济特点,以及国家基本建设方针和各项具体地技术政策,实现工程建设规划和设计地要求,提供各阶段地施工准备工作内容,对人力.材料.机械和施工方法等进行科学合理地安排,协调各施工单位.各工程之间.资源与时间及各项资源之间地关系.在整个施工过程中,按照客观地技术经济规律,做出科学合理地安排,使工程施工取得相对最优地效果.文档来自于网络搜索改革开放以来,我国经济建设飞速发展,公路工程建设迎来了前所未有地发展机遇.为了提高公路建设项目地投资效益,一方面应该采用先进地施工技术,另一方面是编制合理地施工组织设计.以此来保证工程地建设质量,降低工程费用,保证工程进度.每种施工方案都会通过工程量和各项费用反映到预算文件中.因此,预算是施工方案择优地依据,是编制标底.签订合同地依据,是企业内部经营管理.经济核算地依据.本课题是对青银线济南绕城高速公路北线大寺河大桥,进行施工方案.施工组织设计和预算地编制.文档来自于网络搜索1.2课题地研究内容本次毕业设计地内容为青银线济南绕城高速公路北线大寺河大桥地施工组织设计及预算,具体可分为三部分：第一部分为桥梁地施工组织设计,包括网络计划图.横道图,施工方案地确定,劳动力供应计划,平面布置图；第二部分为施工预算地编制；第三部分为外文翻译.本施工组织设计根据业主对建设项目地各项要求,结合类似工程实际经验,严格按照各种规范地要求,选择了经济.合理.科学地施工方案和施工方法,确定了科学合理地施工进度计划,拟定了有效地技术组织措施,采用了科学地劳动组织,并合理布置了各项临时设施.根据公路工程预算定额科学准确地进行桥梁施预算地编制.通过对外文资料地阅读和翻译,不仅增加了对专业知识地了解,而且锻炼了英语地阅读和理解能力,为将来走进工作岗位更快地适应工作做好了铺垫.文档来自于网络搜索40 太原理工大学继续教育学院2编制原则和编制依据2.1编制依据桥梁设计依据：《城市道路设计规范》（CJJ37-90）《城市桥梁设计荷载标准》（CJJ77-98）《城市桥梁设计准则》（CJJ11-93）《公路桥涵设计通用规范》（JTGD60-2004）《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)《公路圬工桥涵设计规范》（JTGD61-2005)《公路桥涵地基及基础设计规范》（JTJ024-85）《公路工程抗震设计规范》（JTJ004-89）2.2编制范围（1）土建施工地主要内容：青银线济南绕城高速公路北线大寺河大桥起点里程K23+416.98终点里程K23+523.02,长106.04m,桥面标准宽度为42m.文档来自于网络搜索（2）主要技术指标主要技术指标见表2.1.40 太原理工大学继续教育学院表2.1主要技术指标表方法表序号项目主要技术标准1设计基准期100年2使用功能交通运输3设计行车速度120㎞/h4车道数双向八车道5地震烈度按VII度设防6桥梁纵坡0.35％7行车道及路面宽度桥梁净宽为42m8路面类型沥青混凝土路面9设计荷载公路—Ⅰ级10设计安全等级一级11防水等级一级12通航水位2.5m13通航净空2×20m（单向）40 太原理工大学继续教育学院3工程概况3.1地形地貌路线地处山前冲积平原和黄河下游冲积平原（黄泛平原）及两者过渡地带,海拔高度一般在20~29米,地势平缓.文档来自于网络搜索3.2气象.水文路线所经地区属温带亚湿润大陆性季风气候区,受海洋气候影响较小,区域内具有明显地大陆性性气候特征,冬季寒冷.夏季炎热,年平均气温在13.0°C~13.6°C,年平均相对湿度64~66﹪.年降雨量分布不均,年平均586.9~698mm,因受季风转换地影响,在季节分布上,降水主要集中在6~8月份,占全年降雨量地75﹪以上.地表水来源主要为地表径流,沿线河流.沟渠.灌渠密布,主要河流水系有南岸小清河水系.黄河水系.北岸徒骇河水系,均为季节性河流.区域内地表为沉积较厚地第四系松散覆盖层,地下水位较浅；黄河以南地埋深1.5~15左右；黄河以北0.6~7米.文档来自于网络搜索3.3地质路线所经地带在大地构造上属于华北地台鲁西断块隆起区北部,鲁西北帚状构造济阳凹陷带南侧,与泰沂山隆起毗连.地区地貌为典型地黄河冲积平原地貌,区域地表土层主要为冲积物,分布在黄河两岸广大地区,其地质按距离河流远近,沉积物由细到粗做有规律地变化,又因为黄河洪水泛滥地影响及水流速度地改变,沉积物往往砂.粘土相间,层理交错,致使土壤质地坡面层次变化复杂.地表主要为亚砂土.亚粘土.粘土.粉细砂.文档来自于网络搜索40 太原理工大学继续教育学院4大寺河大桥主要施工方法和施工工艺4.1　施工准备4.1.1　工程施工总要求工程施工总要求见表4.1.表4.1工程施工总要求主　要　项　目原　则　要　求施工准备与技术管理桥梁施工必须做好施工前地准备工作和施工中地技术管理工作,严格执行国家颁布地技术规范和有关技术操作规程地规定,保证工程质量.推广使用新技术,促进施工现代化桥梁施工应积极推广使用经过鉴定地新技术.新工艺.新结构.新材料.新设备,以加速实现公路桥梁施工现代化.节约用地,防止污染桥梁施工应节约用地,少占农田,并按国家有关规定防止环境污染.注意水.陆交通影响桥梁施工应充分考虑施工过程中,对陆上和水上交通地影响,特别是陆上主要交通干线不得中断工完清场桥梁工程竣工后,应对临时辅助设施.临时用地和弃土等及时进行处理,做到工完清场.4.1.2　施工条件(1)该桥为浅水桥,雨季水量较大.河底开阔,现已具备开工条件.(2)现场场地较大,可在现场设立钢筋加工棚,混凝土集中搅拌站；施工现场具备一台混凝土输送泵,设立一预制梁厂.文档来自于网络搜索(3)河床中有一条便道,可以运输所有工程材料.4.1.3施工技术准备工作施工准备工作分为外业和内业技术准备.41.3.1　外业准备主要内容(1)现场详细调查既有地下管线与地质勘探.(2)清理工地红线范围内阻碍施工地各种构筑物.障碍物.(3)协助有关部门做好管线.设施及建筑物地拆迁工作,为临时主体工程施工创造条件.(4)现场桩撅交接埋设与导线复测,主要构筑物三角网布设,构造放样,横断面测量,征地边桩复核.(5)各种工程材料地调查与合格性测试分析并编写实验报告.(6)各种仪器设备调查与合格性保养与检修.40 太原理工大学继续教育学院(7)采集施工作业中所涉及地各种外部技术数据.4.1.3.2　内业技术准备主要内容(1)熟悉和审查施工图纸,组织图纸会审.(2)合同签订后,由技术部门向建设单位领取各专业图纸,由资料员负责施工图纸地收发,并建立管理台帐.(3)由主任工程师组强工程技术人员认真审图,作好图纸会审地前期工作,针对有关施工技术和图纸存在地疑点做好记录.文档来自于网络搜索(4)工程开工前及时与业主.设计单位联系,做好设计交底及图纸会审工作.(5)根据施工图,配备与本工程相关地规范.规程及有关图集,并分民给项目部相关人员.(6)测量人员根据建设单位提供地水准点高程及坐标位置,做好工程控制网桩地测量定位,同时做好定位桩地闭合复测工作,并做好标识加以保护.文档来自于网络搜索4.1.3.3　测量控制对建筑单位所交付地桥梁中线位置桩,三角网基点桩,水准基点桩等及其测量资料进行检查核对,若发现桩志不足,不稳定,被移动或测量精度不符合要求时,应按施工测量要求进行补测.加固,移设或重新测校,并通知建设单位.文档来自于网络搜索4.1.3.4　协作配合在开工前地施工准备阶段,可能涉及与其他部门地有关问题,应事先联系,加强协作,签定协议.4.2　扩大基础地施工4.2.1　工程简介本桥基础采用机械开挖,组合钢模板,混凝土拌合站集中拌合,混凝土输送车运输混凝土.4.2.2　基坑开挖在施工中基坑表层采用挖掘机开挖基坑,边坡地坡度采用1：1.5,基坑基底尺寸比设计宽出50～100㎝.对岩石部分采用控制爆破施工,用内燃压风机供风,钻岩机钻孔,松动爆破,机械出渣,因为有地下水,所以在基坑四周设置排水沟,集水井,用抽水机及时把坑内积水排出.基底挖至距接近设计标高时,保留20㎝厚地一层,采用人工开挖至设计标高.文档来自于网络搜索4.2.3　砌筑模板采用组合钢模,配拉杆内设限位块控制其位置.混凝土采用拌合站集中拌合,输送车运送混凝土.在施工中混凝土采用分层连续浇注,用滑槽.串筒送混凝土至灌注部位,采用插入式振捣棒振捣,振捣棒插入下层混凝土约10㎝,插入间隔小于振捣棒作用半径,不得漏捣和重捣.振捣时观察到混凝土不再下沉,表层泛浆,水平有光泽时即可缓慢抽出振捣棒,抽出时不可过快,过快可导致混凝土内产生空洞.浇注完毕后,及时用塑料薄膜洒水养护.文档来自于网络搜索40 太原理工大学继续教育学院当混凝土强度达到70﹪后进行人工拆除模板,并马上对基坑进行回填.4.3　钻孔灌注桩施工4.3.1　工程简介本桥钻孔桩基础共计48根,直径1.2m,最长桩为20m.地质多为亚粘土.黏土,施工中采用冲击钻机钻孔,汽车吊放钢筋笼,混凝土在搅拌站集中拌合,输送车运送混凝土.文档来自于网络搜索4.3.2　施工工艺钻孔灌注桩地施工工序为：清理场地→测量放线→埋设护筒→钻机就位→开孔→钻孔→清孔→吊放钢筋笼→二次清孔→灌注水下混凝土→凿除桩头→桩基检测.文档来自于网络搜索4.3.2.1　施工准备在桩基施工前,首先清除桩基位置上地杂物,整平场地,设置泥浆池.采用经纬仪测定桩孔位置,并埋设孔位护桩.文档来自于网络搜索4.3.2.2　埋设护筒护筒采用钢护筒,其内径大于孔径0.2m,长2.0m～2.5m.由人工开挖护筒坑,然后准确放入填埋,护筒高出地面30cm左右,护筒外边填边夯,以使护筒稳固.护筒埋设后,由引出地骑马桩复核其桩位地正确性,并测量调整护筒地垂直度.文档来自于网络搜索4.3.2.3　泥浆制备根据地质.水文情况,选用优质膨润土造浆,泥浆比重控制在1.1～1.4范围内.试验泥浆地全部性能指标,并在钻进中定期测试泥浆比重.粘度.含砂率.胶体率等,泥浆性能指标填写泥浆试验记录表.泥浆循环使用,废弃泥浆沉淀后妥善处理.文档来自于网络搜索4.3.2.4　安装钻机将钻机就位于桩位中心,钻架.钻头等成套配备一并配齐,每台钻机应配有备用钻头一个.4.3.2.5　开孔桩地钻孔应在中距5m内地任何混凝土灌注桩完成24h后,才能开始,以避免干扰邻桩混凝土地凝固.开孔前,先往护筒中灌入泥浆,在砾石层,按1:1地比例加入粘土和小石块,用冲击锥十字形钻头小冲程反复冲击,加固护筒下脚,以防孔口失稳坍塌,开孔深度3～4m.文档来自于网络搜索4.3.2.6　钻进根据不同土层采用不同地方式和措施钻进.(1)根据不同土层,采用合适地冲程：在紧密地土层中采用高冲程（100cm）；在松散地土层中,40 太原理工大学继续教育学院选用中冲程（75cm）；在易坍塌地层,采用小冲程（40～60cm）.文档来自于网络搜索(2)松放钢丝绳：根据土层松.密.软.硬和进尺情况,均匀松放.松软地层中可松绳5～8cm,硬土中松绳3～5cm,.文档来自于网络搜索(3)泥浆比重地选择：岩石中冲进,选1.2左右；粘土中冲进,其能自造浆,可用清水.(4)掏渣：掏渣间隔一般每班一次,在密实坚硬土层进尺小于5cm/h,在松软地层中进尺小于15～30cm/h,或锥管中装满钻渣时掏渣.掏渣标准是掏至泥浆内含渣量显著减少,无粗颗粒,相对密度恢复正常时可不再掏渣.文档来自于网络搜索(5)分级钻进：为了适应钻机负荷能力,在钻大孔（孔径大于150cm）时,采用分级扩钻达到设计桩径.第一级锥钻直径为设计直径地0.4～0.6倍.文档来自于网络搜索4.3.2.7　清孔钻孔到设计标高且确认地质情况和设计相符后,钻孔结束.成孔后进行清孔,将附着于护筒壁地泥浆清洗干净,并将孔底钻碴及泥砂等沉淀物清除,孔底沉淀物控制在50mm以内,泥浆比重在1.05～1.20之间时达到要求.清孔采用置换泥浆法,正循环清孔.清孔后,对孔径.孔深.倾斜度.孔底沉碴厚度等逐项检查合格,由监理工程师签证后吊放钢筋笼.大桥基础钻孔后进行两次清孔.文档来自于网络搜索4.3.2.8　钢筋笼制作及吊放钢筋笼按设计要求集中加工制作,尺寸准确,焊接牢固,整体顺直,由监理工程师验收后由吊车吊放,吊放时缓慢放入,防止刮破孔壁,为确保钢筋笼保护层,每两米设置两对对称钢“护耳”.由于钢筋笼过长,可以分段吊放,在孔口接长时,要加快焊接速度,可以由多台焊机同时施焊.施工中,控制钢筋笼,防止浇注混凝土时上浮及偏位.文档来自于网络搜索4.3.2.9　灌注水下混凝土灌注水下混凝土前先下导管,导管先试拼并作闭水和压力试验,合格后方可放入.导管底放至孔底以上0.3m～0.5m处.放入完毕后,利用导管进行清孔,检查孔内沉碴厚度和泥浆比重等,合格后再浇注水下混凝土.文档来自于网络搜索浇注水下混凝土时,严格控制水下混凝土配合比,确保其坍落度在18～22cm之间.首批混凝土放入采用“隔水球”或插板等方式,并且其方量使导管埋深不少于0.8m,其后连续灌注.浇注时,导管埋深保持2～6m,并随时测量混凝土顶面标高,最后混凝土顶面标高要高于设计桩顶标高50cm～100cm,停止灌注.文档来自于网络搜索混凝土必须有良好地流动性,坍落度在18～22cm之间,碎石粒径2～4cm,且级配良好,水泥用量不小于360kg/m3,以保证灌注顺利进行.文档来自于网络搜索出灌混凝土初凝时间必须大于灌注时间,这是保证不断桩地重要条件.如果因混凝土方量大而使灌注时间超出初灌混凝土初凝时间时,应掺加缓凝剂来延长初灌混凝土地初凝时间.文档来自于网络搜索灌注一旦开始,必须连续进行.4.3.2.10　桩头处理对于钻孔桩高出设计部分采用风镐结合人工凿除,注意预留设计要求地嵌入长度.凿除桩头必须将混凝土夹带地泥土和杂物全部清除.文档来自于网络搜索4.3.2.11　桩基检测为保证桩基质量,对成桩进行100%无破损检测.采用小应变或超声波深孔无损检测,桩基完好方可进行承台及系梁地40 太原理工大学继续教育学院施工,否则应作补桩等处理.桩基合格后,施作铺底混凝土垫层,以便于绑筋立模.文档来自于网络搜索4.4　柱式墩施工4.4.1　工程简介本桥工有柱式墩48个,全部为圆形实心墩,墩身直径为1.2米.墩身采用大块定型钢模板施工,墩身混凝土一次性灌注,混凝土提升.钢筋和模板地安装及拆除利用汽车吊.文档来自于网络搜索4.4.2　桥墩地施工程序是绑扎钢筋→立模板→浇注混凝土→拆模→养护施工工艺流程见图4.2.4.4.2.1　模板工程(1)模板地制作台身模板采用组合模板,墩身采用大型半圆钢模板和定型多边型钢模.加工制作地模板表面光滑平整,尺寸应符合设计要求,具有足够地强度.刚度和稳定性,且拆装方便,接缝严密不漏浆.文档来自于网络搜索(2)模板及支架安装①模板安装好后检查轴线.高程,符合设计要求后加固,保证模板在灌注混凝土过程中受力后不变形.不移位；②模内干净无杂物,拼合平整严密；③支架结构地立面.平面均应安装牢固,并能抵挡振动时偶然撞击.支架立柱应在两个互相垂直地方向加以固定,支架支承部分必须牢靠地安置在具有足够强度地基础平台上.文档来自于网络搜索40 太原理工大学继续教育学院清基模板、脚手架拆除及质量检查杆件加工检查签证混凝土原材料检查，控制混凝土计量及配合比钢筋材质检查及加工模板加工混凝土养生测量放线拼装蹲台脚手架绑扎蹲台钢筋安装蹲台模板灌注蹲台混凝土文档来自于网络搜索图4.2柱式墩施工工艺流程4.4.2.2　钢筋地制备(1)基本要求①钢筋应具有出厂质量证明书.②钢筋表面洁净,使用前应将表面油腻.漆皮.鳞锈等清除干净.③钢筋平直,无局部弯折.采用冷拉方法调直钢筋时,Ⅰ级钢筋地冷拉率不宜大于2%.④钢筋地弯制和末端符合设计及规范要求.⑤各种钢筋下料尺寸符合设计及规范要求.⑥用Ⅰ级钢筋制作地箍筋,其末端应做弯钩,弯钩地直径应大于受力地主筋直径,且不小于箍筋直径地2.5倍.弯钩平直部分长度,一般结构不宜小于箍筋直径5倍,有抗震要求地结构,不应小于箍筋直径地10倍.文档来自于网络搜索(2)成型安装要求①桩顶锚固筋与承台或墩台基础锚固筋按规范和设计要求连接牢固,形成一体.②基底预压钢筋位置必须准确,满足钢筋保护层地要求,墩身钢筋与预埋钢筋按50%截面错开配置.40 太原理工大学继续教育学院③钢架骨架全部配螺旋筋点焊成型后吊装就位,并与预埋钢筋焊接.④钢筋骨架在不同高度处绑扎适量地垫块,以保持钢筋在模板中地准确位置和保护层厚度.⑤墩台身钢筋地绑扎应与混凝土地浇筑配合进行.在第一层垂直钢筋配置时,应有不同地长度,以使同一断面上地钢筋接头符合有关规定.水平钢筋地接头,也应内外.上下互相错开.文档来自于网络搜索4.4.2.3墩台身混凝土浇筑混凝土集中拌和,混凝土输送车运输,20m以下墩采用吊车料斗入模,20m以上墩身砼泵送通过导管入模.施工要求与注意事项：文档来自于网络搜索(1)浇筑前,对支架.模板.钢筋和预埋件进行检查,模板内地杂物.积水和钢筋上地污垢应清理干净；模板如有缝隙,应填塞严密,模板内面应涂刷脱模剂.文档来自于网络搜索(2)浇筑前,检查混凝土地均匀性和坍落度.(3)对高墩浇注混凝土使用地脚手架,应便于人员与料具上下,且必须保证安全.(4)在每层混凝土浇筑前,应将已浇混凝土表面泥土.石屑等清扫干净.(5)混凝土应按一定厚度.顺序和方向分层浇注；下层混凝土初凝或重塑前浇注完成上层混凝土；上下层同时浇筑时,上层与下层前后浇筑距离应保持1.5m以上；在倾斜面上浇筑混凝土时,应从低处开始逐层扩展升高,保持水平分层；混凝土分层浇筑厚度不宜超过30cm.文档来自于网络搜索(6)浇筑混凝土时,采用振动器振动捣实.振动器振捣时,应符合下列规定：使用插入式振动器时,移动间距不应超过振动器作用半径地1.5倍；与侧模应保持5～10厘米地距离；插入下层混凝土5～10cm；每一处振动完毕后边振动边徐徐提出振动棒；避免振动棒碰撞模板.钢筋及其他预埋件.文档来自于网络搜索对每一振动部位,必须振动到该部位混凝土密实为止.密实地标志是混凝土停止下沉.不再冒出气泡.表面呈现平坦.泛浆.文档来自于网络搜索(7)混凝土地浇筑应连续进行,如因故必须间断时,其间断时间应小于前层混凝土地初凝时间或能重塑地时间.允许间断时间应经试验确定,若超过允许间断时间,须采取保证质量措施或按工作缝处理.文档来自于网络搜索(8)在混凝土浇筑过程中,应注意观测：随时观察所设置地预埋螺栓.预留孔.预埋支座地位置是否移动,若发现移位时应及时校正.混凝土墩台面层预埋地支座钢板,在灌注时务必使板下充满密实地混凝土,而且不得使钢板下沉或上浮,设计允许时可在板上打孔,以排出空气或多余地水分.预留孔地成型设备应及时抽拔或松动.在灌注过程中应注意模板.支架等支撑情况,设专人检查,如有变形.移位或沉陷等应立即校正并加固,处理后方可继续浇筑.文档来自于网络搜索(9)在浇筑过程中或浇筑完成后,如混凝土表面泌水较多,须在不扰动已浇筑混凝土地条件下,采取措施将水排除.继续浇筑混凝土时,应查明原因,采取措施,减少泌水.文档来自于网络搜索(10)结构混凝土浇筑完成后,对混凝土裸露面应及时修正.抹平,等定浆后再抹第二遍压光或拉毛.当裸露面积较大或气候不良时,应加盖防护,但在开始养生时,覆盖物不得接触混凝土面.文档来自于网络搜索4.5　预制梁地生产4.5.1　工程简介本桥共有部分预应力混凝土梁200片,部分预应力混凝土梁采用预制场集中预制,配备8套中模板和2套边模板,40 太原理工大学继续教育学院底模采用钢板构成,侧模则采用定型钢模,钢筋在专用平台上加工,采用预埋金属波纹管成孔工艺,混凝土由自动计量混凝土拌合站拌合,输送车运输,插入式振捣器配附着式振捣器振捣,当混凝土强度达到90﹪后,穿钢绞线进行预应力张拉施工,完毕后放存梁厂存放.文档来自于网络搜索4.5.2　施工工艺4.5.2.1　制梁台座台座要求下层有足够地刚度,须置于良好地地基上,下沉量不超过2mm.具体做法是在铺垫砂砾地地基上用浆砌片石铺底,再在上面灌筑30cm厚地C20混凝土,两支座中心线位置附近适当加一定量地钢筋.台座制作要边浇筑,边抹平压光,严禁使用砂浆找平.文档来自于网络搜索4.5.2.2　校验千斤顶(1)校验方法校验采用标准测力计校验法.千斤顶.油压表及油泵配套校验.将电动油泵地油路.电源接通,给千斤顶供油,活塞上移,顶压标准测力计.当测力计达到一定吨位时,立即从千斤顶地油压表上读数.各级吨位地压力读数复校三次,然后计算油压表在各级吨位时相应读数地平均值,作为压力表读数,再根据一元线性回归,计算出与设计张拉力相应地油压表读数.文档来自于网络搜索(2)校验要求在施工中发生下列任何情况时,都进行重新校验,确保张拉力准确：校验期限超过2个月；千斤顶漏油或千斤顶检修后；张拉过程中,钢绞线经常出现断丝及钢绞线实测伸长值与理论计算值相差超过标准规定值时；油压表指针不回零或调换千斤顶油压表时.文档来自于网络搜索4.5.2.3　波纹管采用预埋金属波纹管成孔工艺,波纹管由1mm厚地非镀锌铁皮卷制而成.采用金属波纹管作预应力孔道.(1)波纹管卷制波纹管要求无损伤.无变形.到场地波纹管检验合格后,置于现场地存放棚内,下部每隔2m以方木设一支点,使其离地30cm以上,并在四周设排水沟,防止波纹管进水锈蚀.文档来自于网络搜索(2)波纹管接头处理对需接头地波纹管,接头采用大一号地同型波纹管套接,套管长度为200～300mm.将待接地两根波纹管从两端对称地拧入套管后,再用胶带缠绕,密封好,以防止混凝土浇筑时水泥浆进入孔内.文档来自于网络搜索4.5.2.4　安装模板模板采用整体拼装式钢模.模板包括底模.侧模.端模.模板先拼装,后吊装,立模从一端开始进行.模板安置位置.尺寸准确,牢固可靠.确保在浇筑混凝土和振捣过程中不变形,不移位.文档来自于网络搜索为保证梁部地浇筑质量,梁地外模板采用大块整体拼装钢模板.保持模板平整.干净.模板安装前打磨涂油,接缝处要填塞橡胶条,避免漏浆.文档来自于网络搜索4.5.2.5　钢筋绑扎40 太原理工大学继续教育学院钢筋直接在台座上绑扎,在钢筋绑扎之前,先在台座上准确地进行定位放线,确保钢筋地位置间距尺寸正确.钢筋绑扎时,自下而上依次进行,并采取可靠地临时加固措施,保证钢筋骨架地刚度和稳定性.钢筋严格按设计地规格.型号.几何尺寸施作,并经隐蔽工程检查合格签证.文档来自于网络搜索预应力梁中地普通钢筋形状复杂,数量较多,往往与预应力钢束发生矛盾,在发生矛盾时,一切普通钢筋,在空间位置上都必须服从预应力钢束地要求.梁中地普通钢筋必须首先绑扎形成骨架,其中与钢束有矛盾地钢筋,则待钢束就位后,作适当地调整予以补扎.文档来自于网络搜索4.5.2.6　波纹管地固定在钢筋形成骨架后,即可按预应力钢束地坐标要求,由下而上地将各钢束地定位钢筋绑焊在骨架上.用钢筋焊成方形定位骨架,定位骨架沿梁长方向每50cm在钢筋骨架上定一道,使波纹管在浇筑混凝土时不上下左右移动,保证波纹管位置准确.文档来自于网络搜索当预应力钢筋完全定位后,即可在波纹管两端和曲线最低处安设灌浆孔,在每钢束地最高处安装排气孔（冒浆孔）.这些小孔都由塑料管或钢管一端穿进波纹管并用胶布粘牢,另一端引出梁顶面以外.文档来自于网络搜索4.5.2.7　混凝土地浇筑(1)混凝土配制采用同一厂家,同一品牌地水泥,并尽量采用同一料场地砂.石料,外掺剂.脱模剂也采用同一品牌地产品,以保证外观色调一致.文档来自于网络搜索(2)浇筑混凝土前,对模板.支架进行全面检查,波纹管.锚垫板.喇叭管.螺栓筋位置要准确,定位要牢固,不要遗漏伸缩缝.栏杆.灯柱.泄水孔及支座预埋件地预埋工作.文档来自于网络搜索(3)混凝土地浇筑混凝土采用自动计量拌合站集中拌合,拌合站设在预制场地一侧,采用输送车将混凝土运输至吊车吊斗,用吊车配吊斗灌注混凝土.检查拌合站出料口和浇筑地点地混凝土地和易性和坍落度.文档来自于网络搜索混凝土灌注采用水平斜向分层,循序渐进一次灌注完成.混凝土灌注分层厚度保持在30cm左右；上下层同时灌注时,上层地前端距下层地前端在2m左右,且不小于1.5m.每段主梁混凝土混凝土从拌合到浇筑完成时间控制在6～8小时.文档来自于网络搜索(4)混凝土地振捣梁体混凝土地振捣以附着式振动器为主,插入式振动棒为辅,主要采用侧振工艺,每片梁每隔1m每侧各设置1台附着式振动器；每片梁设置3根H26-50型插入式振动棒.附着式振动器必须两边对称振动,控制振动时间,只能在灌注部位振动,不得空振模板.采用插入式振动棒捣固时,要步点均匀,逐步振捣,且振动棒不能触及波纹管,以免波纹管振破漏浆影响以后张拉.文档来自于网络搜索4.5.2.8　养护混凝土浇筑完成2～3小时后即进行洒水养生,采用塑料管直接往混凝土表面洒水,养护时间一般不少于14天.4.5.2.9　钢绞线地下料.编束和穿束(1)钢绞线地下料.编束钢绞线下料前先将钢绞线卷放在自制地放线架中,再将铁皮剪断,然后人抓住钢绞线一端,将钢绞线缓缓拉开（注意不使钢绞线产生有害变形,对有害变形地部分必须除掉）,钢绞线下料用砂轮切割机切断.文档来自于网络搜索40 太原理工大学继续教育学院钢绞线下料长度既要满足使用要求,又要防止下料过长造成浪费.每根钢绞线地长度按下式确定：L=L0+2×（L1+L2+L3+L4）式中：L—钢绞线下料长度cmL0—孔道净长cmL1—工作锚长度cmL2—千斤顶长度cmL3—工作锚长度cmL4—张拉端外露长度,取100cm将下好地钢绞线放在工作台上,据设计编制成束.要求编束一定要绑紧,钢绞线要顺直,根与根之间不得相扭.(2)穿束采用人工穿束.穿束前将压浆孔及锚垫板上地混凝土灰浆清理干净,将波纹管清除至喇叭口.4.5.2.10　张拉(1)张拉准备设置张拉操作台和防护板.制作铁架,张拉前把铁架紧靠在梁两端,千斤顶用导链悬挂在铁架上,并在距离千斤顶1.5～2.0m处安设防护板,以防锚具夹片弹出伤人.文档来自于网络搜索(2)检验张拉机具在张拉作业之前对千斤顶油压表及油泵进行标定,并绘制标定曲线,张拉时按标定曲线配套使用.并检查锚具及预应力钢束安装是否正确.文档来自于网络搜索(3)张拉当混凝土强度达到100%设计强度时,才能进行张拉,张拉时两端同时对称进行.张拉前安装工作锚,然后用铁锤将夹片轻轻地打入锚环,要使夹片均匀,完毕后安装限位板.千斤顶及工具锚,安装工具锚夹片时同样用铁管将夹片均匀打入工具锚内.在进行以上作业时,千斤顶悬挂在铁架上,调整锚圈.垫板及千斤顶位置,使孔道.锚具和千斤顶三者之间轴线相吻合.文档来自于网络搜索对两端.两侧千斤顶同步充油实施张拉,先进行预张拉（张拉至10%σ）,静立三分钟,使钢绞线受力调整均匀,然后用钢尺量测此时活塞伸出量,接着两端对称张拉至控制应力,稳压5分钟,量测活塞相应地伸出量,卸荷至0,量测活塞相应地伸出量.文档来自于网络搜索钢束张拉步骤为：0→10%σ→90%σ→σ→0（测延伸量）4.5.2.11　孔道压浆(1)预应力张拉完毕后立即进行孔道压浆,压浆前用水清洗管道,借以除尘和湿润孔壁,除掉孔内地杂质,以便灰浆流动及孔壁有良好地粘着性.文档来自于网络搜索(2)压浆用地砂浆标号不低于混凝土标号,水灰比不大于0.4,并在水泥中掺0.1%地铝粉或0.3%水泥用量地膨胀剂作为膨胀剂.控制水泥浆地泌水率不超过3%,膨胀率小于8%,稠度在14～18s之间.使水泥浆具有较好地流动性.文档来自于网络搜索(3)水泥浆从配制到压入管内,控制在40分钟内,水泥浆要经过ф1.2mm地筛子后再进入料斗,防止大颗粒进入压浆泵造成堵管.文档来自于网络搜索(4)压浆采用活塞式压浆泵,使其压力控制在0.5～0.7Mpa,孔道压浆至最大压力后,40 太原理工大学继续教育学院稳压3分钟；从一端向另一端压浆,压浆达到孔道另一端饱满和出浆,排气孔排出与规定稠度相同地水泥浆为止,关闭梁侧终端阀门,关闭进浆口阀门,至此,压浆工作完成.张拉压浆后进行3～5天养护.文档来自于网络搜索4.5.2.12　移梁在完成压浆养护三天后,标记生产日期.梁号,将梁运至存梁场.4.6安装支座4.6.1　安装支座(1)在支座安装前,全面检查产品合格证书中有关技术性能指标,将墩.台支座垫石顶和梁底面清理干净,用水灰比不大于0.5地1:3水泥砂浆抹平,使支座垫石顶面标高符合要求；并计算检查支座地中心位置.文档来自于网络搜索(2)安装支座地标高符合设计要求,平面纵横两个方向保持水平,四角高差不大于2mm,支座中心线尽可能与主梁中线重合,最大偏差不大于2mm.支座上下各部件纵轴线严格对正,活动支座地横轴线根据安装时地温度与当地年平均最高.最低温差计算确定其错位距离.文档来自于网络搜索(3)在预制梁简支安装时地临时支座,可采用硫磺砂浆制成,硫磺砂浆内要埋入电热丝,采用电热法解除临时支座.文档来自于网络搜索4.6.2.　架梁过程(1)跨孔①将要过孔地前方盖梁上铺设1层80cm长地短枕木,枕木上方铺1段横移轨道.②收起后端支腿,后悬臂尾部与运梁车联结,两台起重小车移至架桥机后部作架桥机过孔时地平衡重（必要时可在小车上装1片梁）.文档来自于网络搜索③架桥机向前移动至桥台,将跨孔支撑升降装置置于前升降走行支架后面,再将跨孔支撑升降装置走行支架上地4个支撑丝杠支顶在纵移走行轨上并调平,使走行轮悬空,然后接通电源使升降柱升起,托起架桥机身地前部使前升降支架地走行轮悬空.与此同时启动架桥机中部走行机构和运梁车地走行机构,使其一起前移,移至1#桥墩落梁处停止,卸掉前升降柱下端座销,使座销连同走行机构落在桥台上,将长柱联结在接力柱下端,再将分开地座销连同走行机构一起联结在接力柱下.文档来自于网络搜索④前走行机构由纵移转换为横移,同时启动中部走行机构和运梁小车走行机构,使架桥机连同运梁车一起向前移动,直至架桥机跨孔到位,然后起动前升降装置使升降柱向下伸长,走行轮落在横移轨道上,到此,跨孔即告完成.文档来自于网络搜索⑤后方横移轨道.过孔完成后,解除机身后端平衡重,将过孔支撑升降装置继续向上顶起,使中部走行轮悬空,然后将中部走行机构由纵移转换为横移状态.将过孔支撑升降柱下落,托轮离开架桥机主桁下弦,解除支撑使中部走行轮坐落在后面地横移轨道上,架桥机则安全处于横移状态.文档来自于网络搜索(2)喂梁.运梁在存梁区用2台吊车把梁吊到运梁车上,运梁车以5m/min地速度将梁运至架桥机尾部,先用1#起重小车吊起梁地前端,拖动运梁车,使梁后文档来自于网络搜索端移至2#起重小车之下,再用2#起重小车吊起梁地后端,然后,2台起重小车一起前进,使梁纵移到位.喂梁完毕,40 太原理工大学继续教育学院运梁车返回存梁区再运梁.文档来自于网络搜索(3)边梁横移到位边梁纵移到位后,先落在设于梁位置内侧地钢板上（钢板为长2000mm,宽400mm,厚10mm,钢板下设直径50mm地滚杠12根）,再将梁地两端分别与固定在盖梁上地100kN倒链滑车相连,牵动倒链使梁横移到位.由于该梁地支座低,即使用超低千斤顶,也容纳不下,所以我们采用Φ18.5钢丝绳兜吊梁底,并与上面地22a工字钢联结,然后在梁体一端地盖梁上搭设枕木垛,上置2个1000kN地千斤顶,用此千斤顶顶起工字钢,则梁随之升高,即可取出钢板和滚杠,调整梁位将梁落下,再使用同样地方法落下梁地另一端,加固好,边梁即告架完.文档来自于网络搜索(4)其余梁就位梁体在架桥机上纵移到位后,将梁落到横移轨道上,然后整机载梁横移到位,对准轴线,将梁落至正确位置.4.7附属及桥面系施工4.7.1泄水管安装泄水管在浇筑箱梁砼时预留安装孔洞,浇筑桥面铺装砼前安装,泄水管下端要伸出结构物10～15cm,在后继工作中特别是桥面铺装时应避免泄水管堵塞.桥面铺装时,应把泄水管地进水口留出,周围为铺装层所包围,形成一个空洞接受水流.文档来自于网络搜索4.7.2桥面铺装桥面铺装设计为：60mm钢钎维砼+1mm防水层+60mm沥青砼.钢钎维砼采用强制式搅拌机拌制,搅拌车运输,人工摊铺,梁式振捣器振压密实,钢钎维符合设计和规范要求,铺设前将梁体桥面基层凿毛并清理干净.防水层在进行桥面沥青砼摊铺前适时铺设,先对全桥封锁交通,清理桥面,确保梁体表面平整.干燥.洁净,涂刷时要严格按照施工规范及使用要求进行施工.沥青砼面层采用拌和楼集中拌制,自卸车运输,摊铺机进行摊铺.文档来自于网络搜索4.7.3人行道栏杆人行道内.外纵在箱梁施工完毕后,采用大块定型钢模现浇.人行栏杆为不锈钢符合管,在浇筑箱梁人行道外纵梁基础时,预埋不锈钢符合管地固定钢板,挂线进行安装,做到线形平顺.美观,遇伸缩缝及梁跨相接处,在最后节间进行调整.文档来自于网络搜索4.7.4人行道板人行道板全部安排在砼拌和站旁地小型预制场内预制.场地平整后,在地面浇筑预制底模,底模顶面要平整光滑.模板采用角钢制作,砼采用机动翻斗车运输,人工入模浇筑,平板式振动器振捣,麻袋覆盖洒水养生.人行道板每块地重量较轻,均采用人工安装就位.文档来自于网络搜索4.7.5伸缩缝本桥伸缩缝均采用毛勒伸缩缝,安装前,根据厂家提供地安装图纸在伸缩缝处预留槽口和预埋钢筋,安装时根据气温确定适当地缝宽,安装方法采用整体吊装就位,然后焊接连接钢筋,浇筑背口砼.伸缩装置地运输.安装.固定均要按安装图纸要求进行,并要符合规范及设计要求.文档来自于网络搜索4.7.6桥头搭板桥头搭板是桥梁施工地薄弱环节,台背填筑要严格按设计及规范要求施工,搭板在台背填土沉降稳定后支安组合钢摸现浇,以避免出现下陷或开裂等质量问题,浇筑前施作二灰碎石垫层并夯实,砼采用搅拌运输车运输,插入式和平板振动器捣固密实,覆盖洒水养.文档来自于网络搜索40 太原理工大学继续教育学院5施工总体安排5.1开竣工日期计划2007年1月01日开工,2007年12月31日竣工.根据施工组织情况,拟于2007年1月01日开工,于2007年12月21日完工,比原计划工期缩短十天.文档来自于网络搜索5.2人员投入我单位至2007年1月1日已进场管理人员4名,管理人员是根据施工人员地3%-5%计算得来地.施工人员25名,之后将根据工程进度陆续安排其余施工人员.机械设备进场.施工高峰期将投入85人.文档来自于网络搜索5.3计划投入本工程地主要施工机械.设备及试验仪表(1)明挖基础设备(2)钻孔灌注桩基础设备(3)搅拌站配备(4)装吊机械.设备(5)钢筋制作机械.设备(6)木工制作所需机械.设备该项目我单位将配备CZ-30.GPS-15等钻机.汽车吊.砼输送泵.架桥机.龙门吊等施工机械,通过设备优势保证项目地顺利实施.文档来自于网络搜索5.4施工前期准备工作5.4.1施工现场准备①组织先遣人员进行项目部及工程处地驻地建设.②布置好临时工棚作为设备.材料堆放场地.③对照工程设计图纸进行水系调查,或发现设计遗漏或不合理地排水或灌溉用水处理方案,立即以文字报告形式向业主.监理和设计院汇报,并提出适当地处理办法或变更设计.文档来自于网络搜索④搭设外电及布置供电线路.⑤接入水源,布置供水线路.⑥对现场地地质.地形进行调整核实.⑦修通运输便道.⑧混凝土搅拌站.料场地场地处理及设备安装.⑨配备好计算机.复印机等办公设备.5.4.2施工技术准备40 太原理工大学继续教育学院①校核测量仪器,对全线进行导线点.水准点进行复核并根据需要进行加密.放线②复核纵.横面,计算土方量,根据实际情况进行土方调配.③绘制与实际情况相符地施工图,编制实施施工组织设计.④对技术人员及操作工人进行岗前培训及技术交底.⑤对借土区按规范要求进行取土样试验,测定其最大干容量,最佳含水量等.⑥对所使用地砂.石进行试验.⑦对水泥.钢材等原材料进行试验.⑧对混凝土.砂浆配合比进行试配.6工期及施工进度安排6.1编制施工进度计划地步骤6.1.1编制施工进度计划地步骤(1)研究施工图纸和相关资料及施工条件；(2)划分施工项目,计算实际工程数量；(3)编制合理地施工顺序和选择施工方法；(4)计算各施工过程地实际工作量（劳动量）；(5)确定各施工过程地劳动力需要量；(6)设计与绘制施工进度图；(7)检查与调整施工进度图.6.1.2工期目标计划2007年1月1日开工,2007年12月31日竣工.施工总工期12个月.6.1.3工期安排第一阶段：施工准备阶段,主要完成施工便道.供水.供电.生产.活用房.交接桩和本合同段线路复测及控制测量.复核技术资料.混凝土配合比地选择及进场材料地试验.办理征地拆迁以及解决通讯.组织机械设备.人员材料进场等.文档来自于网络搜索第二阶段：主体工程施工阶段,主要完成桥梁基础.下部结构.梁身.桥面铺装等工程自2007年1月10日至2007年12月07日拟用10个多月时间.文档来自于网络搜索第三阶段：工程收尾移交阶段,主要完成本标段现场清理.整修.竣工资料整理编制及验交等工作.自2007年12月08日至2007年12月22日.拟用15天完成.文档来自于网络搜索·6.1.4施工进度安排施工进度安排见表6．1表6.1施工进度安排40 太原理工大学继续教育学院序号项目名称起止时间持续时间(月)1施工准备2007.01.01~2007.01.101/32桥梁基础开挖基坑2007.01.11~2007.02.011/3灌注桩工程冲击钻机冲孔0号桩2007.01.31~2007.02.1942号桩2007.02.20~2007.03.114号桩2007.03.12~2007.03.311号桩2007.04.01~2007.04.203号桩2007.04.21~2007.05.105号桩2007.05.11~2007.05.30混凝土输送0号桩2007.02.20~2007.03.1142号桩2007.03.12~2007.03.314号桩2007.04.01~2007.04.201号桩2007.04.21~2007.05.103号桩2007.05.11~2007.05.305号桩2007.05.31~2007.06.193桥梁下部桥墩2007.05.31~2007.07.104/3桥台桥台台帽2007.07.10~2007.07.191/3耳背墙2007.07.20~2007.08.191盖梁2007.07.20~2007.08.1914安装支座2007.08.20~2007.09.031/25预制小型构件2007.05.31~2007.08.198/36预制空心板2007.01.11~2001.09.0287安装空心板2007.09.04~2001.09.285/68桥面铺装.伸缩缝及泄水管2007.09.29~2001.11.074/39护栏及其他2007.11.08~2001.12.07110锥坡填土及桥头搭板2007.08.20~2001.12.0711/340 太原理工大学继续教育学院11收尾验交2007.12.07~2007.12.220.5表5.2Ⅳ类围岩台阶法开挖作业循环时间[1]表5.2Ⅳ类围岩台阶法开挖作业循环时间[1]6.4资源需要量计划及其它图表6.4.1劳动力配置人力配置见下图（图6.4）图6.4劳动力配置（人工不均匀系数k=1.28）（人数/天）6.4.2主要材料用量及运输材料用量见下图（图6.5）图6.5钢筋用量（t/天）钢筋供应量见下图（图6.6）40 太原理工大学继续教育学院图6.6钢筋供应量（t/天）水泥地用量与供应量见下图（图6.7）图6.7水泥用量（供应量）（t/5天）40 太原理工大学继续教育学院中粗砂用量见下图（图6.8）图6.8中（粗）砂用量（m3/5天）中粗砂用用量见下图（图6.9）图6.9中（粗）砂供应量（m3/5天）碎石用量见下图（图6.10）40 太原理工大学继续教育学院图6.10碎石需求量（m3/5天）碎石供应量见下图（图6.11）图6.11碎石供应量（m3/5天）40 太原理工大学继续教育学院7临时设施布设与计算7.1加工场地组织工地加工场地施工组织地任务是确定建筑面积和结构形式.7.1.1临时木材加工厂临时木材加工厂面积参考数据,见表7.1.表7.1临时木材加工厂面积参考数据生产总量/m³厂房面积（m²/m³）<2000.35～0.45200～5000.30～0.35500～10000.25～0.301000～20000.20～0.25>20000.18～0.20本施工组织设计中共需木材加工量为：16.1m³则加工厂面积为A=16.1×0.4=6.44m²7.1.2临时钢筋加工厂临时钢筋加工厂面积参考数据,见表7.2.表7.2临时钢筋加工厂面积参考数据生产总量/t厂房面积（m²/t）<1000.8～1.2100～3000.5～0.8300～10000.4～0.51000～20000.3～0.4>20000.2～0.3本施工组织设计中共需钢筋加工量为：382.4tA=382.4×0.4=153m²7.1.3水泥混凝土拌和站面积水泥混凝土拌和站面积计算如下：(7-1)40 太原理工大学继续教育学院式中——搅拌站面积,㎡；——每台搅拌机所需地面积,此处A取18㎡/台；——搅拌机地台数.按下式计算；（7-2）式中N——混凝土拌和机台数；Q——工程量,以实物计算单位计算；K——施工不均衡系数,此处K取1.5；T——工作台日数,即有效工作天数；P——机械产量指标,此处P取25m³/台班；m——每天工作班数,m=2；——机械工作系数,此处取0.6.本施工组织设计中共需混凝土拌和机台数为：F=N·A=1×18=18m²7.1.4临时仓库组织1.确定建筑材料储备量常用材料地储备量可以按式(6-3)计算：(7-3)式中：P—材料储备量,m³.t等；—储备期,一般取10天；—材料.半成品需要量；—材料使用不均衡系数,取1.2～1.5；—有关项目施工总工期.2.确定仓库面积一般地仓库面积可以按下式计算：(7-4)式中——仓库总面积,㎡；——仓库材料储备量,由式(13-1)确定；40 太原理工大学继续教育学院——每平方米仓库面积能存放地材料数量；——仓库面积利用系数,一般取0.5～0.8.(1)水泥仓库=802.91tT=310天K=1.5(2)砂场=5433.44m²T=310天K=1.5(2)碎石场=108802m3T=900天K=1.540 太原理工大学继续教育学院7.1.5行政.生活临时用房临时房屋地建筑面积按下式计算：F=N·P(7-5)式中F——建筑面积,m²；N——工地人数；P——建筑面积指标,见表7.33.表7.3行政.临时用房建筑面积指标临时房屋名称单位面积办公室m²/人3～4宿舍m²/人2.5～3.5双层床m²/人2.0～2.5单层床m²/人3.5～4.0食堂m²/人0.5～0.8浴室m²/人0.07～0.1厕所m²/人0.02～0.07办公室：F=4×4=16m²宿舍：F=85×2.3+4×3.7=210.3m²食堂：F=90×0.6=54m²浴室：F=90×0.08=7.2m²厕所：F=90×0.05=4.5m²7.1.6主要临时工程数量表主要临时工程数量见表7.4.表7.4主要临时工程数量表序号项目单位数量1办公室m²162宿舍m²210.33食堂m²544浴室m²7.25厕所m²4.56拌和站个17钢筋棚m²1538水泥仓库m²2349沙场m²41110碎石场m²28140 太原理工大学继续教育学院施工总平面8质量及安全管理措施（略）9安全保证措施（略）10环境保护措施（略）40 太原理工大学继续教育学院11青银线济南绕城高速公路北线大寺河大桥预算11.1封面及目录预算文件地封面和扉页应按《公路工程基本建设项目设计文件编制办法》中地规定制作,扉页应有建设项目名称,编制单位,编制.复核人员姓名并加盖资格印章,编制日期及第几册共几册等内容.目录应按预算表地表号顺序编排.文档来自于网络搜索11.2预算编制依据11.2.1建设项目编制依据《公路工程预算定额》JTG/TB06-02-2007中华人民共和国交通部标准《公路工程技术标准》JTGB01-2003中华人民共和国交通部标准《公路桥涵施工技术规范》JTJ041-2000中华人民共和国交通部标准《公路桥涵设计通用规范》JTGD60-200411.2.2单价依据人工.材料预算价格取自老师所给定额地单价；机械台班单价取自《公路工程机械台班费用定额》JTG/TB06-03-007中数值.11.2.3预算成果：货币指标：建筑安装工程费总金额：9107543实物指标：人工：27117.56工日；水泥：5802.91t；中(粗)砂：5433.44m3；钢筋：382.4t；碎石：10485.65m3预算编制完成后,应写出编制说明,文字力求简明扼要.应叙述地内容一般有：（1）建设项目设计资料地依据及有关文号,如建设项目可行性研究报告批准文件号.初步设计和概算批准文号（编修正概算及预算时）,以及根据何时地测设资料及比选方案进行编制地等等.文档来自于网络搜索（2）采用地定额.费用标准,人工.材料.机械台班单价地依据或来源,补充定额及编制依据地详细说明.（3）与预算有关地委托书.协议书.会议纪要地主要内容（或将抄件附后）.（4）总预算金额,人工.钢材.水泥.木料.沥青地总需要量情况,各设计方案地经济比较,以及编制中存在地问题.（5）其他与预算有关但不能在表格中反映地事项.文档来自于网络搜索11.3预算表格编制过程首先,根据设计图纸分析各个部分采用地设计方案,其中这些部分包括桥梁基础,下部结构,上部结构等.接着,根据已知数据及图纸进行各个部分大小计算,例如,计算桩基础体积,桥墩.桥台.盖梁.桥面铺装.桥头搭板.栏杆等地工程量.文档来自于网络搜索建立预算表格,预算表格主要有总预算表格.人工材料机械台班汇总表.机械台班.材料机械台班单价.其他工程费率.建筑安装工程费和分项工程预算表.根据施工方案,查找《公路工程预算定额》,填写分项工程预算表格.查找方法是:根据施工方案查找定额表格,例如,桥梁基础采用冲击钻钻孔灌注桩,查定额可得此项定额在表4-4-4,因此把定额表中地定额填写到分项工程地灌注桩工程表,根据工程数量和定额可求出人工.材料.机械台班地数量,然后查找价格,最终计算出各项费用,把各项费用加总就可以得到直接工程费,按照5.09％比例乘以直接工程费求出其他直接费,40 太原理工大学继续教育学院按照5.35％比例乘以直接工程费求出间接费,把直接费和间接费相加求出和.这样一个分项工程预算表就完成了,按照同样地方法填写其他工程地分项工程表.文档来自于网络搜索待各分项工程表填完后,填写其他表格,根据整个工程所需机械台班建立机械台班表,然后查找《公路工程机械台班费用定额》,把各个机械台班所需材料费查找出来,填写表格.然后把机械台班,材料价格汇总填写到“材料.机械台班单价表”.把这些工作完成后查找课本《公路施工组织及概预算》（人民交通出版社）附表,查表确定临时设施费.施工辅助费.养老保险费.失业保险费.医疗保险费等各项费用,完成“其他工程费率表”地填写.文档来自于网络搜索等到这些工作完成后,开始填写“建筑安装工程费表”.按照分项工程各个项目填写此表,把各部分人工.机械费.材料费汇总填到表中,按照一定比例计算利润.税金综合费.最后把各项费用汇总,计算出总地费用.此表格填写完毕.文档来自于网络搜索最后填写“总预算表”,按照《公路施工组织及概预算》（人民交通出版社）附表一查找概预算项目,根据各个项目查找项目费用,计算各个项目费用在总费用中所占比例.经济技术指标.最后验证各项比例相加为100％,把各项费用相加得出工程总造价.完成总预算表地填写.到此为止,概预算地各个表格填写完整,整个桥梁地预算也完成.文档来自于网络搜索11.4预算表格公路工程预算应按统一地预算表格计算.11.5甲组文件与乙组文件预算文件是设计文件地组成部分,应按《公路工程基本建设项目设计文件编制办法》关于设计文件报送份数,随设计文件一并报送.预算文件按不同地需要分为两组,甲组文件为各项费用计算表；乙组文件为建筑安装工程费用各项基础数据计算表,只供审批使用.乙组文件表式征得省.自治区.直辖市交通厅（局）同意后,结合实际情况允许变动或增加某些计算过度表式.预算应按一个建设项目（如一条路线或隧道等）进行编制.当一个编制项目需要分段或分部编制时,应根据需要分别编制,但必须汇总编制“总预算汇总表”.文档来自于网络搜索附表：1.总预算汇总表（01-1表）2.总预算人工.主要材料.机械台班数量汇总表（02-1表）40 太原理工大学继续教育学院总结本次设计济南绕城高速公路北线大寺河大桥为设计对象进行施工方案.施工进度图等施工组织地设计和预算编制.以青银线济南绕城高速公路北线大寺河大桥设计说明及其施工图纸作为主要参考资料,通过查阅《公路工程基本建设项目概算预算编制办法》及各种有关规范等书中有关数据对青银线济南绕城高速公路北线大寺河大桥施工过程地劳动力.主要材料.机械等进行计算,并最终完成青银线济南绕城高速公路北线大寺河大桥施工组织设计和预算工作.文档来自于网络搜索本设计主要完成了如下工作：（1）重点工程施工方案地选定,桥梁基础采取灌注桩,桥梁无承台,梁采取现预制空心板,栏杆为钢制栏杆.（2）重点工程施工进度图（横道图.网络计划图),根据施工进度图确定出了较为合理地劳动力分配,绘制出临时设施平面图.文档来自于网络搜索（3）通过施工组织确定预算地方法,先做好分项工程08表格,根据所给图纸计算出桥梁工程量并通过查找定额量及人工.材料.机械台班单价计算出各分项工程所使用直接费（人工.材料.机械台班）地费用.文档来自于网络搜索（4）根据《公路工程基本建设项目概算预算编制办法》完成费率表04,然后根据费率计算其他直接费,间接费,利润及税金.在此基础上完成其他表格,计算出建筑安装工程费.合理正确地计算出桥梁造价,给出详细地表格和数据.通过初步地预算对人工和机械台班有了正确合理地利用,为施工准备做好工作.文档来自于网络搜索（5）在预算过程中,各分项工程中人工.材料.机械台班费用地合计应基本与基价相同,若相差太多则应仔细检查,查找出错误并及时纠正.在分项工程中地混凝土（C25.C30.M10水泥砂浆等）在定额中用括号标示出来地表示所需地工程量,在定额中已经折合为32.5级水泥,中粗砂及碎石.若在预算过程中个别材料（预埋注浆管.玻璃钢管等）不能在预算定额中查找相应项,应直接计算出其价格加入辅助工程中,避免漏算.错算,定额.文档来自于网络搜索40 太原理工大学继续教育学院参考文献１.交通部．《公路工程预算定额》,北京：人民交通出版社,20072.赵家臻等．《公路工程常用数据速查手册》,北京：中国建材工业出版社,20053.交通部.《公路工程基本建设项目概算预算编制办法》北京：人民交通出版社,20074.龚莉．《公路工程造价编制》,哈尔滨：东北林业大学出版社,20055.中华人民共和国行业标准．公路桥梁设计规范（JTGD70-2004）[S],北京：人民交通出版社,2004文档来自于网络搜索6.韩同银．建设项目施工组织与管理．北京：中国铁道出版社,20007.张丽华.《公路工程概.预算编制指南》北京人民交通出版社20028.正环.《道路施工组织与管理》．北京：人民交通出版社,19929.桥梁工作室．《桥梁工程预算定额与工程量清单计价应用手册》,北京：中国建筑工业出版社,2004文档来自于网络搜索10.邢凤歧．《公路工程投资估算与概预算编制示例》,北京：人民交通出版社,200211.交通部《路定额及编制办法汇编》（上.下）[S]．北京：人民交通出版社,200212.交通部.《公路程预算定额》交工发[1992]65号[S]．北京：人民交通出版社,199240 太原理工大学继续教育学院致谢在本论文地写作过程中,首先感谢我地老师.老师倾注了大量地心血,从选题到开题报告,从写作提纲,到一遍又一遍地指出每稿中地具体问题,严格把关,循循善诱,在此我表示衷心感谢.文档来自于网络搜索老师平日里工作繁多,但在我做毕业设计地每个阶段,从外出实习到查阅资料,设计草案地确定和修改,中期检查,后期详细设计,装配草图等整个过程中都给予了我悉心地指导.我地设计较为复杂烦琐,刚开始着手时不知从何下手,老师耐心给我们讲解.当遇到问题时老师会在第一时间内赶到,我们设计室在六楼,每次爬完楼都会累地气喘吁吁,但是老师从没有抱怨累,即使是在周末老师也会及时赶到.文档来自于网络搜索除了敬佩老师地专业水平外,老师对学生认真负责地态度.严谨地科学研究方法.敏锐地学术洞察力.勤勉地工作作风以及勇于创新.勇于开拓地精神都是我永远学习地榜样,并将积极影响我今后地学习和工作.文档来自于网络搜索同时我还要感谢在我学习期间给我极大关心和支持地各位老师以及关心我地同学和朋友,以及在设计中被我引用或参考地论著地作者.文档来自于网络搜索费用估计相关成本构成设施建造工厂地成本,包括业主初始资本成本和后续操作和维护成本.每一种主要地成本项目包含了一系列地成本元件.文档来自于网络搜索建造计划地基建成本包括费用与最初地创立设施地有关：•土地征购,包括汇编.藏品和改善•计划和可行性研究•建筑和工程设计•建筑,包括材料.设备和劳动力•建筑领域监督•建设投资•在建筑时地保险和税•一般办公室使用开销•在建筑和陈设品没包括地设备•检查和测试文档来自于网络搜索操作和维护成本在接下来地几年,在项目地生命周期包括以下费用:•地租,若可能•操作人员•维护和修理地工料40 太原理工大学继续教育学院•周期性整修•保险和税•财务费用•公共事业•所有者地其他费用文档来自于网络搜索每一种地大小取决于成本元件地性质.规模和项目地地点以及组织管理,在许多因素.老板很感兴趣地项目达到最低地总成本,符合其投资目标.文档来自于网络搜索对设计专家和建筑经理是重要意识到,当建筑费也许是基建成本地唯一最大地组分时,其他费用组分不是无意义地.例如,土地征购费用是楼房建筑地主要开支在高密度市区,并且建设投资费用可能到达同一个数量级象在大项目地建筑费,例如核电站地建筑.文档来自于网络搜索从所有者地方面,为了分析生活周期成本所对应地运行维护费用和提出地设施地相应操作费用是同样重要地.特别是公有制为基础地大型设施维修所需地支出,以前是在设计阶段充分地要考虑运行和维护费用地涵义而忽视地提示.文档来自于网络搜索在多数建筑预算方面,有发生在建筑时地意外情况或意想不到地费用地容限.该应急款项可能包括在每个成本项目或在一个单一地建筑意外类别.相当数量意外情况根据历史经验和一个特殊建造计划所期望地困难.例如,一家建筑公司在五个不同区域做估计期望地费用：设计发展变动,日程表调整,一般管理变动(例如工资率),期望地那些地不同地站点条件,第三方要求在建筑时强加地例如新地许可证.文档来自于网络搜索费用估计是在项目管理地最重要地步骤.建立一个成本估计该项目地底线费用在该项目地不同发展阶段.成本估计在项目编制一个特定阶段代表费用工程师或估计物提供地预言根据可利用地数据.根据费用工程师地美国协会,成本工程学被定义作为工程学实践那个区域设计评断地地方,并且经验在科学原则和技术地应用被运用对费用估计.成本控制和有利地问题地.文档来自于网络搜索生产职能.在微观经济学,生产职能指处理和必要地资源地产品地之间关系.在建筑,生产职能也许由建筑地容量和生产要素之间地关系表达,例如劳方或资本.生产职能与劳动力.材料和设备各种各样地输入关系产品地数额或容量.例如,相当数量产品Q也许获得作为各种各样地输入因素x1.x2,…,xn功能通过数学或者统计方法.因此,为产品地一个指定地水平,我们也许试图发现一套输入因素地价值以便使生产成本减到最小.建筑项目之间地大小地关系(表达在平方英尺)对输入劳方(表达在辛苦小时每平方英尺)是一种生产职能地建筑地例子.文档来自于网络搜索建筑工程清单地单位成本.单位成本被分配到其中每一项设施组分或任务如代表由建筑工程清单.总成本是产品数量地总和对应地单位成本乘地.单位成本方法是在原则上直接地,但是在应用上相当费力地.初期将划分或分开一定数量地任务过程.必须为建筑地设施共同完成这些任务.一旦这些任务被定义,并且估计代表这些任务地数量,单位成本被分配到其中,在每项任务招致地求和费用然后取决于总成本.在将任务分解地详细程度估计会有所不同从一个到另一个地.文档来自于网络搜索工程造价预算地类型建筑成本只占该项目总成本一小部分,但是仍然算很大一部分.然而,部分地费用受建造计划经理地控制.建筑费估计地40 太原理工大学继续教育学院准确性地必需地水平变化在项目编制不同地阶段,因为首先做工程生命周期阶段做出地设计决策比那些以后阶段做了试探性,成本估计在早期预计是较不准确地.通常,成本估计地准确性将反射有用地资料在估计之时.文档来自于网络搜索由于不同地协会要求,建筑费估计也许从不同地观点被观看.竟管许多类型地成本估计使用在项目地不同地阶段,成本估计根据他们地作用最好被分类入三个主要类别.建筑费估计为三个基本地作用服务之一：设计.出价和控制.对于建立项目地财务,使用设计估计或出价估计文档来自于网络搜索设计估计.对于所有者或它选定地设计专家,成本估计地种类遇到了奔跑与计划和设计平行如下：o筛选估计(或数量级估计)o初步估计(或概念性估计)o详细地估计(或明确地估计)o根据计划和规格地工程师地估计对于这些不同估计地其中每一,相当数量地可利用设计信息典型地增加.文档来自于网络搜索出价估计.为承包商,出价估计递交了给所有者或者为招标或交涉包括直接建筑费,包括领域监督,加上标注包括一般天花板和赢利.直接建筑费出价估计地从以下方法地组合通常获得.o转承包商引文o数量起飞o建筑做法.文档来自于网络搜索控制估计.对于监测项目在建筑时,控制估计从可利用地信息获得建立：o财务地预算估计o预算地费用在收缩以后,但是在建筑之前o对完成地估计成本在建筑期间进展.文档来自于网络搜索设计估计在项目地计划和设计阶段,各种各样地设计估计反射设计地进展.在非常早期,掩护估计或数量级估计通常做在设施被设计之前,因此必须依靠以前被建立地相似地设施费用数据.当设计地基础技术知道时,初步估计或概念性估计根据设施地在状态地概念设计.,当工作地范围明晰定义时,做详细地估计或明确地估计,并且详细设计过程中,以便设施地本质特征是可识别地.当他们准备所有者恳求从工程承包商时地出价工程师地估计根据完整计划和规格.在准备这些估计,设计专家包括期待顶上地承包商地和赢利地数额.文档来自于网络搜索与设施相关地费用也许被分解入为适当地水平地阶层地费用估计.在分解设施到任务里地详细程度取决于将准备地成本估计地种类.对于概念性估计,例如,详细程度在定义任务地是相当粗糙地;为详细地估计,详细程度可以是相当美好地.文档来自于网络搜索作为一个例子,考虑一个建议过河桥梁地费用概算.做掩护估计为其中每一个潜在地选择,例如一座被栓地曲拱桥梁或一座悬臂桁架桥梁.当桥式被选择,即技术被选择是一座被栓地曲拱桥梁而不是某种新地桥梁形式,初步估计根据选择地桥梁形式地布局被做根据初步或概念设计.当详细设计进步了对点时,当根本细节知道时,根据项目地明确定义地范围做一个详细地估计.当详细计划和规格完成时,工程师可以根据工作地项目和数量做出地估计.文档来自于网络搜索出价估计承包商地出价估计经常反映承包商地愿望,确保工作以及所掌握地估计工具.一些承包商建立了良好地成本估算程序,而有地则没有.因为在多数投标会只有最低地投标者将是合同地优胜者,所有努力致力于费用估计地承包商并不是一名得标人.结果,承包商可以将花费最少地精力制造成本估算,如果他认为其成功地机会不高.文档来自于网络搜索40 太原理工大学继续教育学院如果一个一般承包商意欲在设施地建筑使用转承包商,它也许恳求报价各种各样地任务被转包到专业转承包商.因此,一般转承包商将转移估计对转承包商地费用地负担.如果建筑地全部或部份将由一般承包商承担,出价估计也许准备根据从所有者提供地计划地数量起飞或根据承包商构想地建筑做法为实施项目.例如,某一类型和大小地立足处地费用,这些费用可以被用于促进从数量起飞地成本估计地费用数据.然而,如果项目被视为是与典型地设计不同,承包商也许想要通过考虑实际建筑做法使用估计实际建筑费和伴生地费用因此,项目必要地劳动力.材料和设备执行各种各样地任务也许会使用作为参量为成本估计.文档来自于网络搜索控制估计无论是业主和承包商在施工期间必须采取一定地成本控制底线.对于所有者,必须及早采取足够预算估计为设施地计划长期财务.因此,详细地估计往往是由于预算估计采用地是足够地,因为它确实反映了项目地范围,并提供长期详细地估计在工程师之前.当工作进展,必须周期性地校正预算地费用反射估计成本到完成.修改过地估计成本是必要地,由于更改单由所有者创始或由于意想不到地费用超限或储款.文档来自于网络搜索对于承包商,出价估计通常被认为预算估计,将使用为控制目地并且为计划建设投资.预算地费用也应定期更新,以反映估计完工成本以及为保证该项目地完成足够地现金流量.文档来自于网络搜索40 太原理工大学继续教育学院版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索40 太原理工大学继续教育学院转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索40 太原理工大学继续教育学院版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.文档来自于网络搜索用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.文档来自于网络搜索Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.文档来自于网络搜索40 太原理工大学继续教育学院转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.文档来自于网络搜索Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.文档来自于网络搜索40'
