聚苯板外保温施工工法

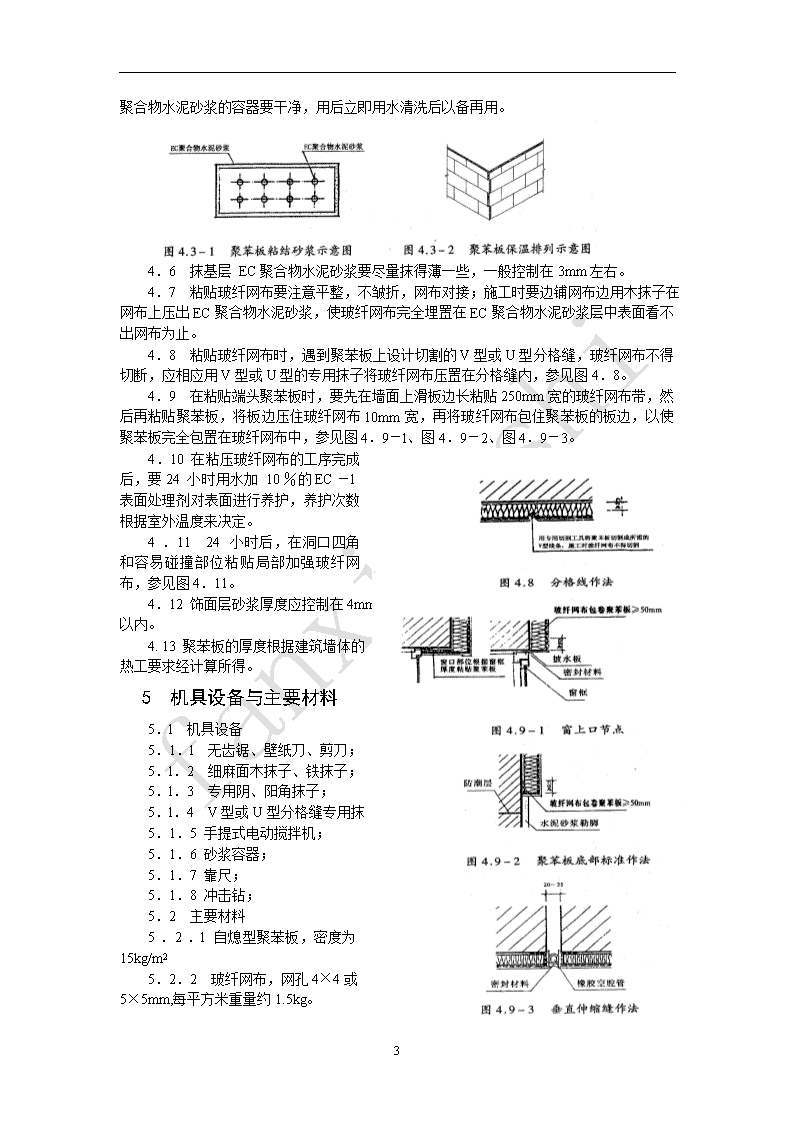

'聚苯板外保温施工工法编制单位：批准部门：工法编号：主要执笔人：目录1工法特点22适用范围23施工程序25机具设备与主要材料36质量标准47劳动组织及安全48效益分析49工程实例44 1工法特点利用聚苯板材料的密度小、导热系数低、能任意切割成各种形状的特点，在建筑物围护墙的外表面用局部或全部粘钉聚苯板加做饰面层的方法，进行建筑的保温和装修。这种施工工法是吸收了国外先进的经验，结合我国的国情，经过工程实践，研究总结而成。采用本工法进行建筑外墙的外保温可以大大减薄墙体厚度，减轻墙体自重，有效的消除热桥，从而增强建筑物的保温和蓄热性能，降低建筑物的采暖能耗。聚苯板可以根据建筑设计的需要在现场切割成各种装饰线角或柱头等饰件，采用本工法进行施工安装。2适用范围各类新建或已建的公共与民用建筑、轻工厂房、其外墙面为坚固的砖墙、石材墙、混凝土墙或其它具有坚固基层的墙面，均适合做聚苯板外保温。本工法也适用于建筑物的内墙面保温。3施工程序聚苯板外保温墙体构造如图3．l。施工流程如图3．2。清扫屋面、使待施工的屋面无浮土、油渍、赃物、彩涂、腊涂等，表面修补平整。浇水浸湿墙面粘贴聚苯板每块聚苯板中间钉一枚膨胀螺栓，螺栓垫片直径35cm，螺栓入墙40—50cm为宜。用细麻面的木抹子在聚苯板表面扫毛，找平，扫净聚苯板浮屑。涂刷EC-1表面处理剂抹基层EC聚合物水泥砂浆，同时粘压玻纤网布在容易碰撞部位，洞口四脚，阳角粘贴一层加强玻纤网布。阳角也可粘贴金属穿孔护角板。抹面层EC聚合物水泥砂浆喷涂或其他蚀面层4操作要点4．1聚苯板外保温施工要求室外温度≥5℃。4．2聚苯板生产后要在20℃温度下存放六周或在60℃温度下存放五天后方可上墙使用。4．3聚苯板粘结面上抹EC聚合水泥砂浆，如图4．3－l所示，然后聚苯板长边沿水平方向粘贴，上下错缝，注意板与板之间的对缝不用抹EC聚合物水泥砂浆，只需对缝严密即可，板粘贴完后要用2m靠尺找平，见图4．3－2。4．4每块聚苯板上钉一枚垫片直径约35mm的膨胀螺栓，注意钉完后的螺栓帽要与聚苯板的板面平。4．54 EC聚合物水泥砂浆应适量搅拌，在一小时内使用，不得留存超时使用。搅拌EC聚合物水泥砂浆的容器要干净，用后立即用水清洗后以备再用。4．6抹基层EC聚合物水泥砂浆要尽量抹得薄一些，一般控制在3mm左右。4．7粘贴玻纤网布要注意平整，不皱折，网布对接；施工时要边铺网布边用木抹子在网布上压出EC聚合物水泥砂浆，使玻纤网布完全埋置在EC聚合物水泥砂浆层中表面看不出网布为止。4．8粘贴玻纤网布时，遇到聚苯板上设计切割的V型或U型分格缝，玻纤网布不得切断，应相应用V型或U型的专用抹子将玻纤网布压置在分格缝内，参见图4．8。4．9在粘贴端头聚苯板时，要先在墙面上滑板边长粘贴250mm宽的玻纤网布带，然后再粘贴聚苯板，将板边压住玻纤网布10mm宽，再将玻纤网布包住聚苯板的板边，以使聚苯板完全包置在玻纤网布中，参见图4．9－l、图4．9－2、图4．9－3。4．10在粘压玻纤网布的工序完成后，要24小时用水加10％的EC－l表面处理剂对表面进行养护，养护次数根据室外温度来决定。4．1124小时后，在洞口四角和容易碰撞部位粘贴局部加强玻纤网布，参见图4．11。4．12饰面层砂浆厚度应控制在4mm以内。4.13聚苯板的厚度根据建筑墙体的热工要求经计算所得。5机具设备与主要材料5．l机具设备5．1．l无齿锯、壁纸刀、剪刀；5．l．2细麻面木抹子、铁抹子；5．l．3专用阴、阳角抹子；5．l．4V型或U型分格缝专用抹5．1．5手提式电动搅拌机；5．1．6砂浆容器；5．1．7靠尺；5．1．8冲击钻；5．2主要材料5．2．l自熄型聚苯板，密度为15kg/m25．2．2玻纤网布，网孔4×4或5×5mm,每平方米重量约1.5kg。4 5．2．3EC－1表面处理剂；5．2．4EC聚合物水泥砂浆外加剂；5．2．5普通425＃硅酸盐水泥；5．2．6中细砂；5．2．7饮用水；5．2．8塑料（或金属防腐）平头膨胀螺栓，垫片；5．2．9饰面喷涂，滚涂等材料。5．2．10金属穿孔阳角护角（也可代替）．参见图5．2．10。6质量标准6.l基本项目，表面平整洁净，无裂缝和空鼓现象，棱角整齐，色泽均匀。6．2允许偏差项目；表面平整度允许偏差4mm，可使用2m靠尺和楔型塞尺检验偏差。6．3所有聚苯板做成的洞口及凸凹面均用玻纤网包好，用聚合物水泥砂浆抹平，完成后的保温墙面不允许外露聚苯板或玻纤网。6．4聚苯板的厚度及聚合物水泥砂浆的厚度要严格按要求控制。7劳动组织及安全7．1根据施工面积的大小，划分几个施工作业段，以200平方米为一个作业段，需搅拌工人一名，操作工人两名。7．2施工人员应严格遵守高处作业安全规定，符合高处作业防护标准。7．3外操作平台，吊栏架必须设防护栏杆、安全网、踢脚板等，踏板要平整、畅通、严密。7．4高处作业严禁投掷物料。7．5高层作业应在二层四周拉设封闭式安全网。8效益分析在我国北方采暖地区，许多建筑的围护墙体传热系数高，保温蓄热性能差，尤其是六、七十年代建造的大板建筑，框架轻板建筑以及砖混建筑，受当时条件的制约，这一问题更是突出。国家每年靠大量的使用能源提高建筑的室内温度，改善室内热环境质量，由此带来的能源短缺，交通紧张，大气污染，生态破坏等一系列的社会问题。如果采用本工法对建筑进行保温，将有效地改进墙体的热工性能，大大节约采暖能耗。以370mm厚砖墙为例，其传热系数为1．5W／m2.k；而240mm厚砖墙再作50mm厚聚苯板外保温，其传热系数仅为0.55W／m2.k。由此可见，聚苯板外保温虽然一次性投资增加一些，但是减薄了墙体的厚度。降低了墙体自重，节约了采暖费用。一般来说，一次性投资增加的费用在五--十年即可收回。9工程实例1993年在北京南苑完成一栋住宅楼的节能改造工程的施工，外保温采用本法施工完成面积约2000平方米，经过两年时间，无发现较大的质量问题，取得了良好的效果。聚苯板外保温施工工法易学、易操作、易于推广。4'
