大面积地坪激光整平机整平地面施工工法(中建 2008年)

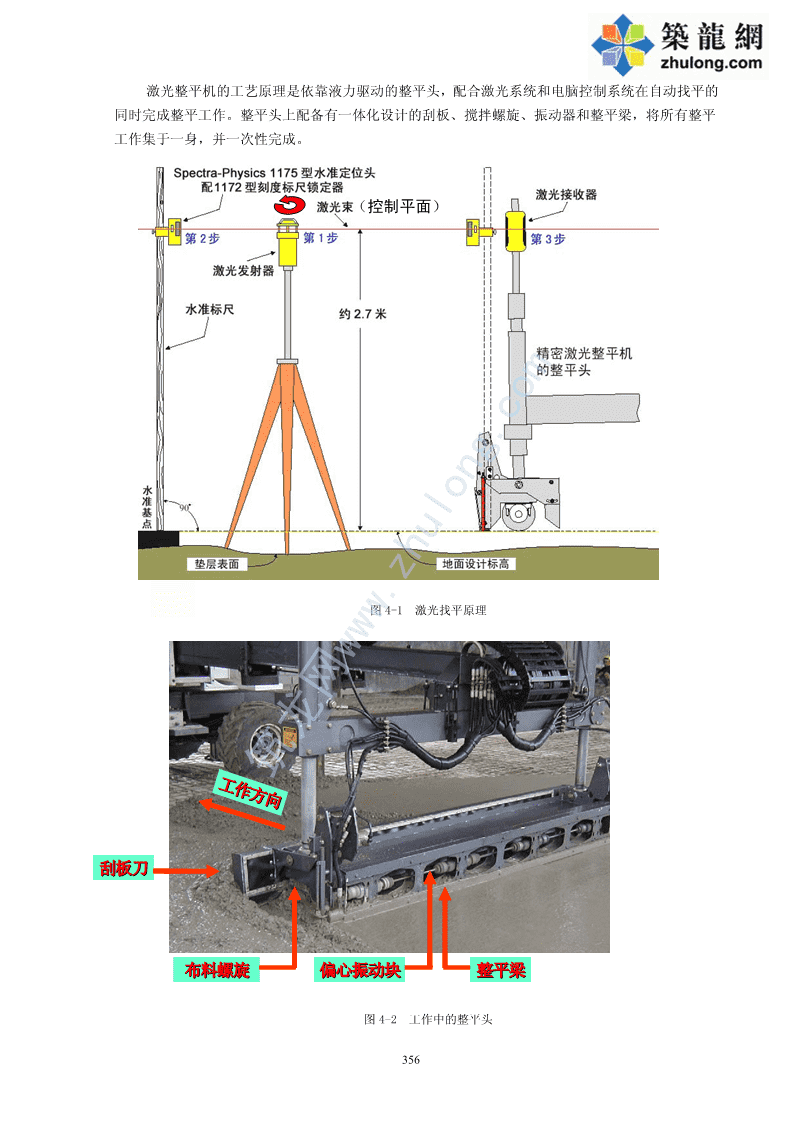

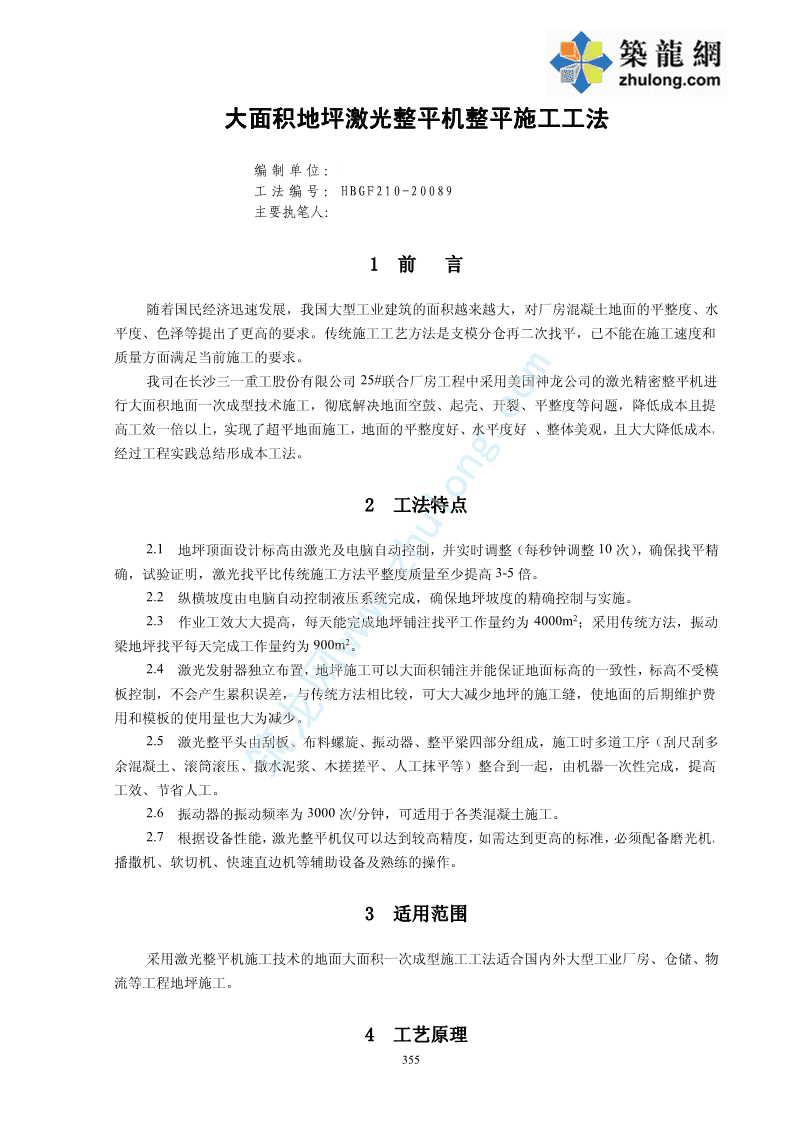

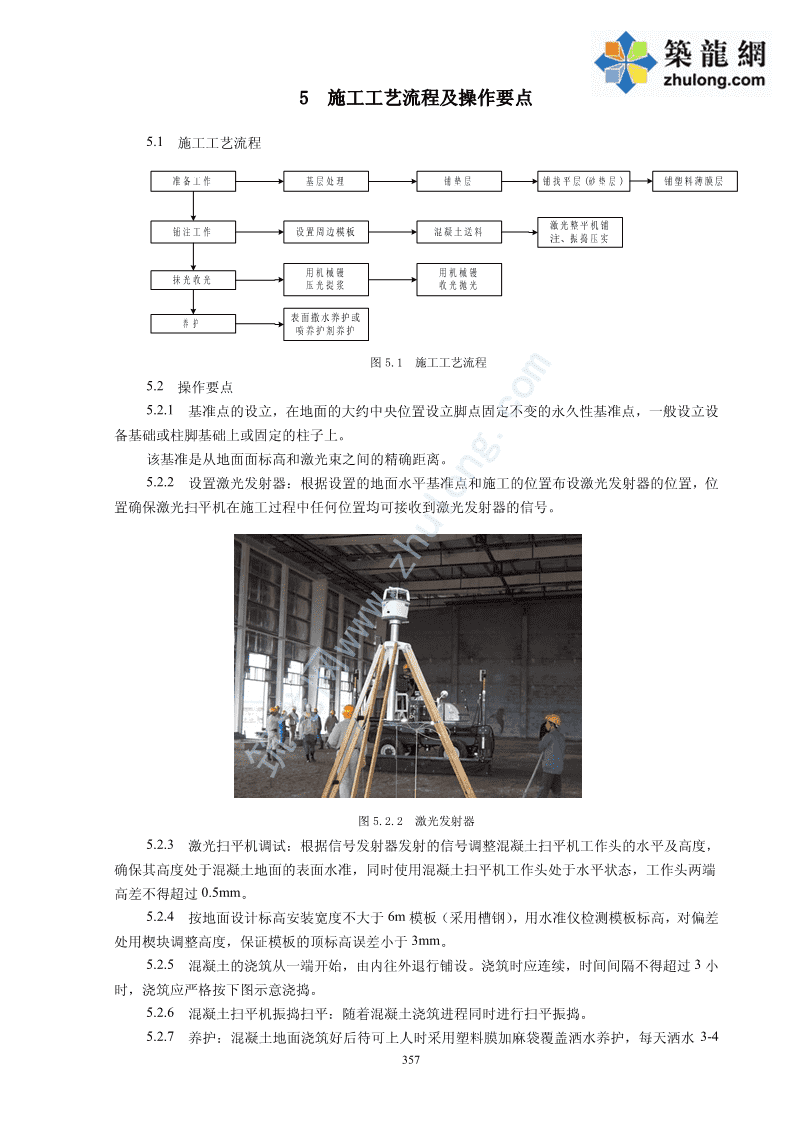

'大面积地坪激光整平机整平施工工法编制单位：中建三局第三建设工程有限责任公司工法编号：HBGF210-20089主要执笔人：王伟、唐静、马新霞、许继明、方忠民1前言随着国民经济迅速发展，我国大型工业建筑的面积越来越大，对厂房混凝土地面的平整度、水平度、色泽等提出了更高的要求。传统施工工艺方法是支模分仓再二次找平，已不能在施工速度和质量方面满足当前施工的要求。我司在长沙三一重工股份有限公司25#联合厂房工程中采用美国神龙公司的激光精密整平机进行大面积地面一次成型技术施工，彻底解决地面空鼓、起壳、开裂、平整度等问题，降低成本且提高工效一倍以上，实现了超平地面施工，地面的平整度好、水平度好、整体美观，且大大降低成本，经过工程实践总结形成本工法。2工法特点2.1地坪顶面设计标高由激光及电脑自动控制，并实时调整（每秒钟调整10次），确保找平精确，试验证明，激光找平比传统施工方法平整度质量至少提高3-5倍。2.2纵横坡度由电脑自动控制液压系统完成，确保地坪坡度的精确控制与实施。2.3作业工效大大提高，每天能完成地坪铺注找平工作量约为4000m2；采用传统方法，振动梁地坪找平每天完成工作量约为900m2。2.4激光发射器独立布置，地坪施工可以大面积铺注并能保证地面标高的一致性，标高不受模板控制，不会产生累积误差，与传统方法相比较，可大大减少地坪的施工缝，使地面的后期维护费用和模板的使用量也大为减少。2.5激光整平头由刮板、布料螺旋、振动器、整平梁四部分组成，施工时多道工序（刮尺刮多余混凝土、滚筒滚压、撒水泥浆、木搓搓平、人工抹平等）整合到一起，由机器一次性完成，提高筑龙网www.zhulong.com工效、节省人工。2.6振动器的振动频率为3000次/分钟，可适用于各类混凝土施工。2.7根据设备性能，激光整平机仅可以达到较高精度，如需达到更高的标准，必须配备磨光机、播撒机、软切机、快速直边机等辅助设备及熟练的操作。3适用范围采用激光整平机施工技术的地面大面积一次成型施工工法适合国内外大型工业厂房、仓储、物流等工程地坪施工。4工艺原理355 激光整平机的工艺原理是依靠液力驱动的整平头，配合激光系统和电脑控制系统在自动找平的同时完成整平工作。整平头上配备有一体化设计的刮板、搅拌螺旋、振动器和整平梁，将所有整平工作集于一身，并一次性完成。（控制平面）图4-1激光找平原理筑龙网www.zhulong.com工作方向刮板刀布料螺旋偏心振动块整平梁图4-2工作中的整平头356 5施工工艺流程及操作要点5.1施工工艺流程准备工作基层处理铺垫层铺找平层(砂垫层)铺塑料薄膜层激光整平机铺铺注工作设置周边模板混凝土送料注、振捣压实用机械镘用机械镘抹光收光压光提浆收光抛光表面撒水养护或养护喷养护剂养护图5.1施工工艺流程5.2操作要点5.2.1基准点的设立，在地面的大约中央位置设立脚点固定不变的永久性基准点，一般设立设备基础或柱脚基础上或固定的柱子上。该基准是从地面面标高和激光束之间的精确距离。5.2.2设置激光发射器：根据设置的地面水平基准点和施工的位置布设激光发射器的位置，位置确保激光扫平机在施工过程中任何位置均可接收到激光发射器的信号。筑龙网www.zhulong.com图5.2.2激光发射器5.2.3激光扫平机调试：根据信号发射器发射的信号调整混凝土扫平机工作头的水平及高度，确保其高度处于混凝土地面的表面水准，同时使用混凝土扫平机工作头处于水平状态，工作头两端高差不得超过0.5mm。5.2.4按地面设计标高安装宽度不大于6m模板（采用槽钢），用水准仪检测模板标高，对偏差处用楔块调整高度，保证模板的顶标高误差小于3mm。5.2.5混凝土的浇筑从一端开始，由内往外退行铺设。浇筑时应连续，时间间隔不得超过3小时，浇筑应严格按下图示意浇捣。5.2.6混凝土扫平机振捣扫平：随着混凝土浇筑进程同时进行扫平振捣。5.2.7养护：混凝土地面浇筑好后待可上人时采用塑料膜加麻袋覆盖洒水养护，每天洒水3-4357 次，约需延续7-10天。5.2.8周边休整：浇到后拆围挡时将多余的部分弹线切掉并凿下60mm深，这样就可形成十分规整美观的板块。图5.2.8-1撒耐磨骨料图5.2.8-2抹光6材料与设备6.1混凝土施工机具手推车2部、插入式振动器3台、铁锹7把、小线、木拍板、刮杠、木抹子等。6.2金属骨料耐磨层施工机具6.2.1泌水工具：橡皮管或真空吸水设备。6.2.2平整出浆工具：SXP混凝土激光整平机1台、XD2.0轻便激光整平机1台。6.2.3抹光机4台：加拿大生产，底盘为四叶钢片，可通过调整钢片角度（用于较软面层时角度小，用于较硬面层时角度大）压光地面面层。6.2.4平底胶鞋：混凝土初凝后使用；防水纸质鞋或防水纸袋；面层叶片压光使用。7质量控制7.1检查验收标准7.1.1主控项目筑龙网www.zhulong.com1．耐磨材料的粒径应符合要求，并不能有其他杂质。检查方法：观察检查材质材质合格证明文件及检测报告。2．混凝土强度等级应符合设计要求。检查方法：检查配合比通知单和检测报告。3．面层与下一层结合必须牢固，无空鼓。检查方法：用小锤轻击检查。7.1.2一般项目表7.1.2混凝土表面的允许偏差和检验方法（单位：mm）项次项目允许偏差检验方法1表面平整度3用3m靠尺和楔形塞尺检查358 2表面水整度3专用检验小车3分格缝平直3拉5m线和用钢尺检查4厚度不小于设计厚度用钢尺检查7.2质量保证措施7.2.1进行施工前的教育，牢固树立质量第一的思想，在专业任务分工上，应根据个人的技术能力、熟练程度进行分工，对施工人员进行优化组合。7.2.2严把质量关，材料使用之前，提供全套技术资料，包括说明书、质保单、检测报告、合格证等。7.2.3施工环境的控制：工程在施工前应检测现场温度和湿度，严格控制施工环境以确保施工质量。温度高于2℃，相对湿度小于85%。7.2.4施工方法的控制：施工人员严格按照施工各项规范及行业标准，严格按设计要求进行施工。编制切实可行的施工方案确保工程质量、工程进度。7.2.5施工机械的控制：通过加强对设备的维护保养，使设备处于最佳的使用状态以满足工程进度和施工工艺规程的要求。7.2.6施工负责人会同质量负责人对每道工序严格确认合格后，再由业主或指定监理人员工程师验收，方能进行下一道工序施工。接受专业质检人员随时对施工质量进行抽检。7.2.7检验混凝土的强度试块组数，按每一层（或检验批）建筑地面工程不应小于1组。当每一层（或检验批）建筑地面面积大于1000m2，每增加1000m2应增做1组试块，小于1000m2，按1000m2计算。当改变配合比时，亦应相应地制作试块。8安全措施8.1建立健全项目各部门的安全生产责任制，做到“谁负责生产，谁负责安全”，安全责任到人。8.2施工技术人员必须熟悉本工程概况，具有一定的专业技术水平和施工经验，在施工管理过程中，牢固树立“安全第一，预防为主”的思想，严格执行“一标准、二规范”的原则。8.3现场必须戴好安全帽，并正确使用个人防护物品。8.4合理使用各种机械及机械设备防护一定要安全有效。8.5非专业机械人员，严禁使用和玩弄设备。8.6作业时不准往上或往下抛材料和工具等物件。筑龙网www.zhulong.com8.7振动器的操作人员应穿胶鞋和配戴胶皮手套。9环保措施为保证地面施工的正常进行，根据国家有关环保法规，应采取下述环保措施：9.1定期检查混凝土激光整平机柴油机及液压系统是否有漏油现象发生，并及时采取措施。9.2对施工中产生的废油料等垃圾应按照有关规定集中堆放，集中外运和处理。9.3原材料及混凝土在运输过程中，应避免扬尘、洒漏、沾带，必要时应采取遮盖、封闭、洒水、冲洗等措施。9.4混凝土浇筑过程中，采用低噪音环保型振捣器，以降低噪声污染。359 10效益分析采用地面大面积一次成型施工工艺，相比传统工艺，效益分析如下：表10效益分析对比表序号内容传统方法大面积无缝一次成型以水平激光为基准平面控制地面平之，从而保1找平支模板、打点、冲筋证地面水平2单块面积较高水平、最大15m×15m100m×100m3平整度5mm/2m3mm/2m224效率900m/d5000m/d5二次找平需要一次成型6空鼓有无7开裂容易少8修补返工需要不需要9超平度达不到达到10无缝很难无缝11密实度不均匀致密均匀212成本高节省20元/m13外观一般美观11工程实例工程名称：三一重工股份有限公司25#联合厂房工程工程地点：湖南省长沙市实物工作量：30000m筑龙网www.zhulong.com2开竣工日期：2006.12-2008.9工程名称：江苏太仓耐克体育配送中心工程工程地点：江苏太仓市实物工作量：80000m2施工日期：2008.11—2009.2.图11混凝土扫平机振捣效果通过以上成功施工实例，以后此类大面积地坪工程施工提供了宝贵的经验，可借鉴应用。360'
