增强型共板法兰风管制作安装施工工法.doc

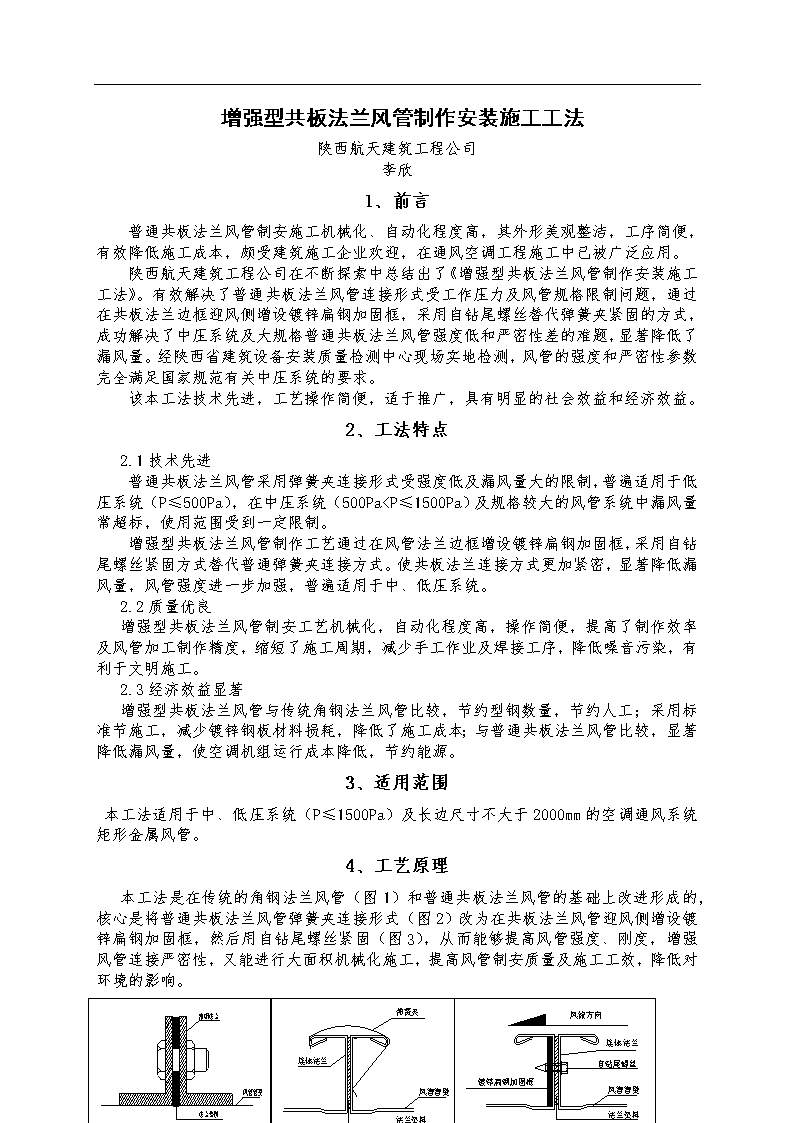

'增强型共板法兰风管制作安装施工工法陕西航天建筑工程公司李欣1、前言普通共板法兰风管制安施工机械化、自动化程度高，其外形美观整洁，工序简便，有效降低施工成本，颇受建筑施工企业欢迎，在通风空调工程施工中已被广泛应用。陕西航天建筑工程公司在不断探索中总结出了《增强型共板法兰风管制作安装施工工法》。有效解决了普通共板法兰风管连接形式受工作压力及风管规格限制问题，通过在共板法兰边框迎风侧增设镀锌扁钢加固框，采用自钻尾螺丝替代弹簧夹紧固的方式，成功解决了中压系统及大规格普通共板法兰风管强度低和严密性差的难题，显著降低了漏风量。经陕西省建筑设备安装质量检测中心现场实地检测，风管的强度和严密性参数完全满足国家规范有关中压系统的要求。该本工法技术先进，工艺操作简便，适于推广，具有明显的社会效益和经济效益。2、工法特点2.1技术先进普通共板法兰风管采用弹簧夹连接形式受强度低及漏风量大的限制，普遍适用于低压系统（P≤500Pa），在中压系统（500Pa
