桃花山工程量清单2013.4.18

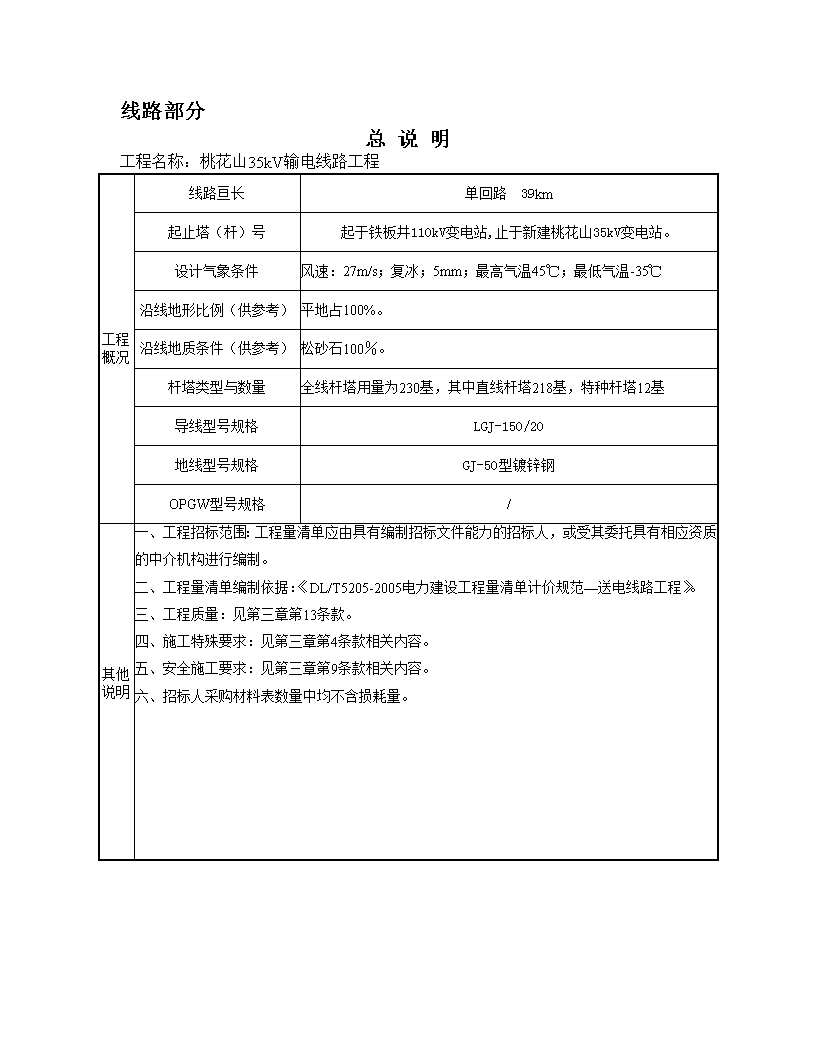

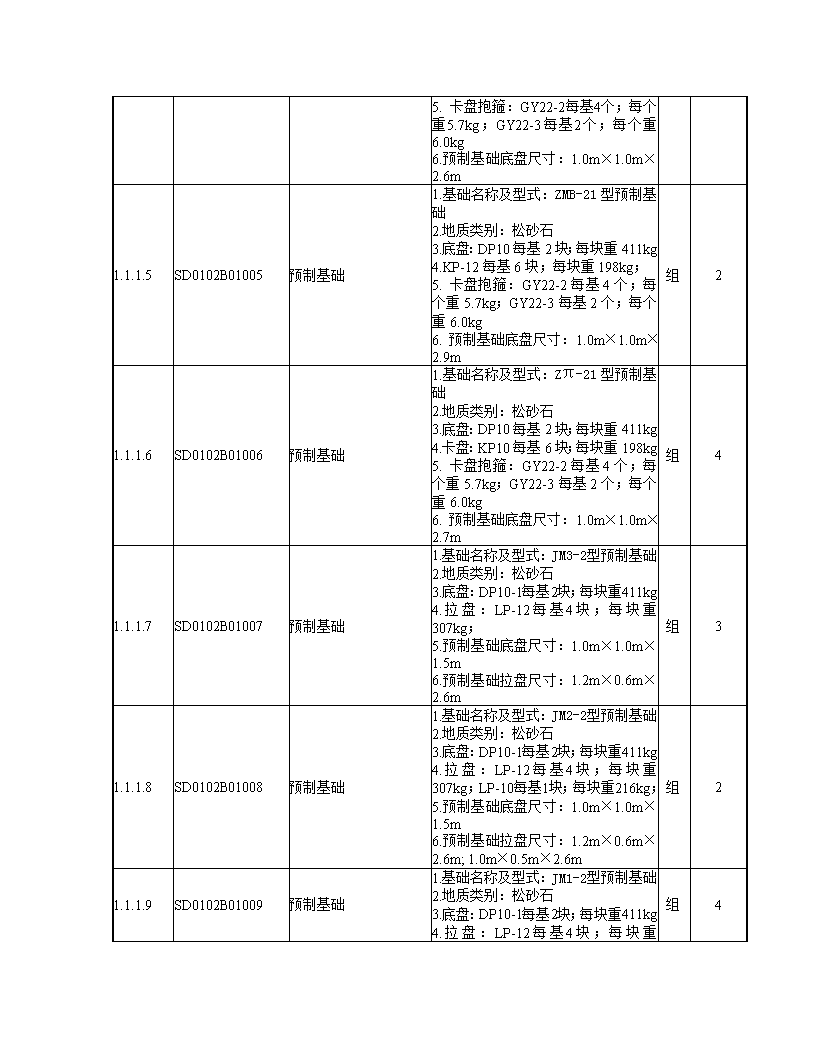

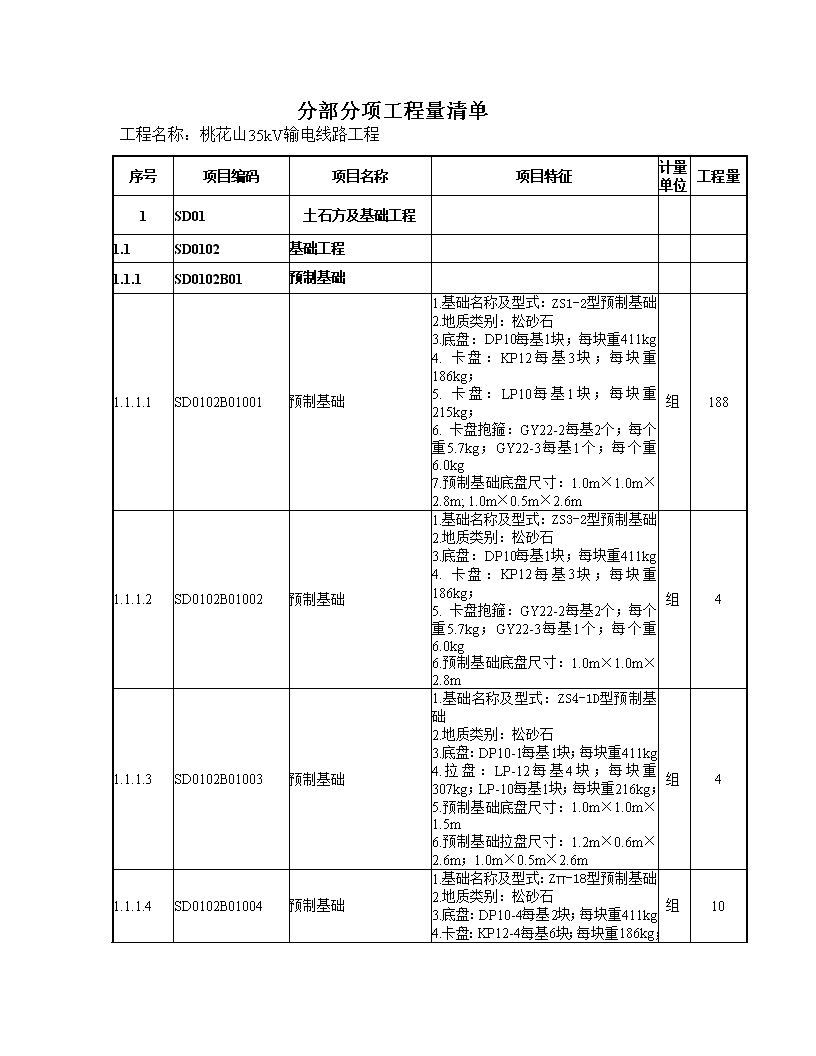

'线路部分总说明工程名称：桃花山35kV输电线路工程工程概况线路亘长单回路39km起止塔（杆）号起于铁板井110kV变电站,止于新建桃花山35kV变电站。设计气象条件风速：27m/s；复冰；5mm；最高气温45℃；最低气温-35℃沿线地形比例（供参考）平地占100%。沿线地质条件（供参考）松砂石100％。杆塔类型与数量全线杆塔用量为230基，其中直线杆塔218基，特种杆塔12基导线型号规格LGJ-150/20地线型号规格GJ-50型镀锌钢OPGW型号规格/其他说明一、工程招标范围：工程量清单应由具有编制招标文件能力的招标人，或受其委托具有相应资质的中介机构进行编制。二、工程量清单编制依据：《DL/T5205-2005电力建设工程量清单计价规范—送电线路工程》。三、工程质量：见第三章第13条款。四、施工特殊要求：见第三章第4条款相关内容。五、安全施工要求：见第三章第9条款相关内容。六、招标人采购材料表数量中均不含损耗量。 分部分项工程量清单工程名称：桃花山35kV输电线路工程序号项目编码项目名称项目特征计量单位工程量1SD01土石方及基础工程1.1SD0102基础工程1.1.1SD0102B01预制基础1.1.1.1SD0102B01001预制基础1.基础名称及型式：ZS1-2型预制基础2.地质类别：松砂石3.底盘：DP10每基1块；每块重411kg4.卡盘：KP12每基3块；每块重186kg；5.卡盘：LP10每基1块；每块重215kg；6.卡盘抱箍：GY22-2每基2个；每个重5.7kg；GY22-3每基1个；每个重6.0kg7.预制基础底盘尺寸：1.0m×1.0m×2.8m;1.0m×0.5m×2.6m组1881.1.1.2SD0102B01002预制基础1.基础名称及型式：ZS3-2型预制基础2.地质类别：松砂石3.底盘：DP10每基1块；每块重411kg4.卡盘：KP12每基3块；每块重186kg；5.卡盘抱箍：GY22-2每基2个；每个重5.7kg；GY22-3每基1个；每个重6.0kg6.预制基础底盘尺寸：1.0m×1.0m×2.8m组41.1.1.3SD0102B01003预制基础1.基础名称及型式：ZS4-1D型预制基础2.地质类别：松砂石3.底盘：DP10-1每基1块；每块重411kg4.拉盘：LP-12每基4块；每块重307kg；LP-10每基1块；每块重216kg；5.预制基础底盘尺寸：1.0m×1.0m×1.5m6.预制基础拉盘尺寸：1.2m×0.6m×2.6m；1.0m×0.5m×2.6m组41.1.1.4SD0102B01004预制基础1.基础名称及型式：Zπ-18型预制基础2.地质类别：松砂石3.底盘：DP10-4每基2块；每块重411kg4.卡盘：KP12-4每基6块；每块重186kg；组10 5.卡盘抱箍：GY22-2每基4个；每个重5.7kg；GY22-3每基2个；每个重6.0kg6.预制基础底盘尺寸：1.0m×1.0m×2.6m1.1.1.5SD0102B01005预制基础1.基础名称及型式：ZMB-21型预制基础2.地质类别：松砂石3.底盘：DP10每基2块；每块重411kg4.KP-12每基6块；每块重198kg；5.卡盘抱箍：GY22-2每基4个；每个重5.7kg；GY22-3每基2个；每个重6.0kg6.预制基础底盘尺寸：1.0m×1.0m×2.9m组21.1.1.6SD0102B01006预制基础1.基础名称及型式：Zπ-21型预制基础2.地质类别：松砂石3.底盘：DP10每基2块；每块重411kg4.卡盘：KP10每基6块；每块重198kg5.卡盘抱箍：GY22-2每基4个；每个重5.7kg；GY22-3每基2个；每个重6.0kg6.预制基础底盘尺寸：1.0m×1.0m×2.7m组41.1.1.7SD0102B01007预制基础1.基础名称及型式：JM3-2型预制基础2.地质类别：松砂石3.底盘：DP10-1每基2块；每块重411kg4.拉盘：LP-12每基4块；每块重307kg；5.预制基础底盘尺寸：1.0m×1.0m×1.5m6.预制基础拉盘尺寸：1.2m×0.6m×2.6m组31.1.1.8SD0102B01008预制基础1.基础名称及型式：JM2-2型预制基础2.地质类别：松砂石3.底盘：DP10-1每基2块；每块重411kg4.拉盘：LP-12每基4块；每块重307kg；LP-10每基1块；每块重216kg；5.预制基础底盘尺寸：1.0m×1.0m×1.5m6.预制基础拉盘尺寸：1.2m×0.6m×2.6m;1.0m×0.5m×2.6m组21.1.1.9SD0102B01009预制基础1.基础名称及型式：JM1-2型预制基础2.地质类别：松砂石3.底盘：DP10-1每基2块；每块重411kg4.拉盘：LP-12每基4块；每块重组4 307kg；5.预制基础底盘尺寸：1.0m×1.0m×1.5m6.预制基础拉盘尺寸：1.2m×0.6m×2.6m1.1.1.10SD0102B01010预制基础1.基础名称及型式：ZMB-18型预制基础2.地质类别：松砂石3.底盘：DP10每基2块；每块重411kg4.卡盘:KP-10每基6块；每块重198kg；5.卡盘抱箍：GY22-2每基4个；每个重5.7kg；GY22-3每基2个；每个重6.0kg6.预制基础底盘尺寸：1.0m×1.0m×2.7m组21.1.2SD0102B08现浇基础1.1.2.1SD0102B08001现浇基础1.基础名称：35DJJ3型塔基础2.基础形式：台阶式刚性基础3.基础数量：4个/基×3基4.地质类别:松砂石5.基础底部尺寸及埋深：3.2m×3.2m×3m×4；6.基础混凝土量及强度等级：C20；每基34.8m37.保护帽混凝土量及强度等级：C15；每基0.6m3m3基础混凝土：35.41.1.2.2SD0102B08002现浇基础1.基础名称：35ZS1(12-18)型塔基础2.基础形式：台阶式刚性基础3.基础数量：4个/基×4基4.地质类别:松砂石5.基础底部尺寸及埋深：1.8m×1.8m×2.2m×46.基础混凝土量及强度等级：C20；每基8.2m37.保护帽混凝土量及强度等级：C15；每基0.24m3m3基础混凝土：168.81.1.3SD0102B09基础钢筋1.1.3.1SD0102B09001一般钢筋钢筋名称：普通圆钢基础钢筋：2.867t地角螺栓：1.228tt4.0952SD0201杆塔组立2.1SD0201D01电杆组立 2.1.1SD0201D01001电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：ZS1-23.电杆重量：2.836t/基4.联数：15.电杆段数：26.单基混凝土电杆工程量：（详细工程量见附表一）基1882.1.2SD0201D01002电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：ZS3-23.电杆重量：2.821t/基4.联数：15.电杆段数：26.单基混凝土电杆工程量：（详细工程量见附表二）基42.1.3SD0201D01003电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：Zπ-183.电杆重量：4.988t/基4.联数：25.电杆段数：46.单基混凝土电杆工程量：（详细工程量见附表三）基102.1.4SD0201D01004电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：ZS4-1D3.电杆重量：2.471t/基4.联数：15.电杆段数：26.单基混凝土电杆工程量：（详细工程量见附表四）基42.1.5SD0201D01005电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：Zπ-213.电杆重量：6.462t/基4.联数：25.电杆段数：66.单基混凝土电杆工程量：（详细工程量见附表五）基42.1.6SD0201D01006电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：ZMB-183.电杆重量：4.891t/基4.联数：25.电杆段数：46.单基混凝土电杆工程量：（详细工程量见附表六）基22.1.7SD0201D01007电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：JM3-23.电杆重量：4.331t/基4.联数：2基3 5.电杆段数：46.单基混凝土电杆工程量：（详细工程量见附表七）2.1.8SD0201D01008电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：JM2-23.电杆重量：4.216t/基4.联数：25.电杆段数：46.单基混凝土电杆工程量：（详细工程量见附表八）基22.1.9SD0201D01009电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：JM1-23.电杆重量：4.204t/基4.联数：25.电杆段数：46.单基混凝土电杆工程量：（详细工程量见附表九）基42.1.10SD0201D010010电杆组立1.电杆类型：预制混凝土水泥杆2.电杆型号：ZMB-213.电杆重量：6.463t/基4.联数：25.电杆段数：66.单基混凝土电杆工程量：（详细工程量见附表十）基22.2SD0201D03自立塔组立2.2.1SD0201D03001自立塔组立1.塔型：35DJJ3-18塔2.塔重：4.8066t/基3.防盗螺栓：0.144t/基4.塔全高：60米以下基22.2.2SD0201D03002自立塔组立1.塔型：35DJJ3-15塔2.塔重：4.2883t/基3.防盗螺栓：0.129t/基4.塔全高：60米以下基12.2.3SD0201D03003自立塔组立1.塔型：35ZS1-18塔2.塔重：2.0483t/基3.防盗螺栓：0.0615t/基4.塔全高：60米以下基42.3SD0202E01接地安装2.3.1SD0202E01001接地装置1.接地形式：圆钢接地2.根数（Φ10圆钢）：4根/基82.31kg/基)4.接地槽：0.8m×0.4m×144m5.地质类别：松砂石（土方46.08m³/基）基7 2.3.2SD0202E01002接地装置1.接地形式：圆钢接地2.根数（Φ10圆钢）：4根/基(69.1kg/基)4.接地槽：0.8m×0.4m×110m5.地质类别：松砂石（土方35.2m³/基）基42.3.3SD0202E01003接地装置1.接地形式：圆钢接地2.根数（Φ10圆钢）：4根/基(84kg/基)4.接地槽：0.8m×0.4m×133m5.地质类别：松砂石（土方42.56m³/基）基43SD0301架线及附件安装工程3.1SD0301架线工程3.1.1SD0301F01架线3.1.1.1SD0301F01001架线1.架线方式:一般放、紧线2.回路数：单回路3.导线型号：LGJ-150/204.导线相数：1×3相5.导线相分裂数：单分裂6.避雷线型号及根数：GJ-501根（3km）7.连接方式：液压8.交叉跨越：跨越高压线路3处，跨越一般公路1处，跨越弱电2处。km393.2SD0302附件安装工程3.2.1SD0302G01绝缘子、金具串安装3.2.1.1SD0302G01001绝缘子、金具串安装1.名称及类型：导线悬垂串(DX-1)2.绝缘子：瓷绝缘子串及组合（详细工程量见附表十一）3.组合形式：XWP-7，3片串6243.2.1.2SD0302G01002绝缘子、金具串安装1.名称及类型：导线悬垂串(DX-2)2.绝缘子：瓷绝缘子串及组合（详细工程量见附表十二）3.组合形式：XWP-7，6片串303.2.1.3SD0302G01003绝缘子、金具串安装1.名称及类型：导线架构耐张串(DN-1)2.绝缘子：瓷绝缘子串及组合（详细工程量见附表十三）3.组合形式：XWP-74片串6 3.2.1.4SD0302G01004绝缘子、金具串安装1.名称及类型：导线耐张串(DN-2)2.绝缘子：瓷绝缘子串及组合（详细工程量见附表十四）3.组合形式：XWP-74片串603.2.1.5SD0302G01005绝缘子、金具串安装1.名称及类型：导线耐张串(DN-3)2.绝缘子：瓷绝缘子串及组合（详细工程量见附表十五）3.组合形式：XWP-78片串123.2.1.6SD0302G01006绝缘子、金具串安装1.名称及类型：地线悬垂串(BX-1)2.绝缘子：无绝缘子（详细工程量见附表十六）3.组合形式：金具串组合串123.2.1.7SD0302G01007绝缘子、金具串安装1.名称及类型：地线耐张金具串(BN-1)2.绝缘子：无绝缘子（详细工程量见附表十七）3.组合形式：金具串组合串43.2.2SD0302G02其他金具安装3.2.2.1SD0302G02001其他金具安装1.名称：导线防震锤2.规格型号：FD-3个14093.2.2.2SD0302G02002其他金具安装1.名称：地线防震锤2.规格型号：FG-50个323.2.2.3SD0302G02003其他金具安装1.名称：并沟线夹2.规格型号：JB-3个131措施项目清单工程名称：桃花山35kV输电线路工程序号项目名称1施工安全措施补助费2临时设施费3冬雨季施工增加费4跨越措施费 4.1跨越高压线路3处，公路1处，弱电2处。5施工道路修筑费其他项目清单工程名称：桃花山35kV输电线路工程序号项目名称1施工企业配合调试费2甲供材乙方现卸车保管费零星项目清单工程名称：桃花山35kV输电线路工程序号项目名称工程内容计量单位工程量规费项目清单工程名称：桃花山35kV输电线路工程序号项目名称1社会保障费2住房公积金3危险作业意外伤害保险费 招标人采购材料价格表工程名称：桃花山35kV输电线路工程序号材料名称型号规格计量单位设计数量单价(元)交货地点及方式1铁塔钢材吨22.75868002混凝土电杆2.1混凝土电杆S30-9/10-1414根416142.2混凝土电杆S30-6/2-1414根1813022.3混凝土电杆S19-9-1216根2416872.4混凝土电杆S23-12-1616根19228212.5混凝土电杆S19-9-1416根1218582.6混凝土电杆X30-9/1-1414根2219442.7混凝土电杆X31-9-1414根2422772.8混凝土电杆X39-6-2016根19221022.9混凝土电杆X39-6-1816根1220692.10混凝土电杆Z31-6-1616根1218783钢芯铝绞线LGJ-150/20吨67.494194534钢绞线地线GJ-50吨1.33582905钢绞线拉线5.1钢绞线拉线GJ-35吨0.69448275 5.2钢绞线拉线GJ-50吨0.033280915.3钢绞线拉线GJ-70吨0.28882445.4钢绞线拉线GJ-100吨0.403283667瓷绝缘子XWP-7片2486648绝缘子金具串金具吨11.08708装材价9其它金具9.1导线防振锤FD-3个1409489.2地线防振锤FG-50个32329.3并沟线夹JB-3个13133 附表一：预制混凝土电杆单基工程量（ZS1-2）组合表：序号材料名称及规格单位ZS1-2单基数量单重（kg）　混凝土杆组装　　　1　主杆上段S23-12-1616段11484.92　主杆下段X39-6-2016段11178.43　铁构件（含基础铁构件）t0.1710004拉线GJ-35根16.2附表二：预制混凝土电杆单基工程量（ZS3-2）组合表：序号材料名称及规格单位ZS3-2单基数量单重（kg）　混凝土杆组装　　　1　主杆上段S23-12-1616段11484.92　主杆下段X39-6-2016段11178.43　铁构件（含基础铁构件）t2.8211000附表三：预制混凝土电杆单基工程量（Zπ-18）组合表：序号材料名称及规格单位Zπ-18单基数量单重（kg）　混凝土杆组装　　　1　主杆上段S19-9-1216段2941.9 2　主杆下段X31-9-1414段21388.723　铁构件（含基础铁构件）t0.3271000附表四：预制混凝土电杆单基工程量（ZS4-1D）组合表：序号材料名称及规格单位ZS4-1D单基数量单重（kg）　混凝土杆组装　　　1　主杆上段S30-9/10-1414段11135.72　主杆下段X30-9/1-1414段111303　铁构件（含基础铁构件）t2.47110004拉线GJ-35根46.25拉线GJ-50根18.3附表五：预制混凝土电杆单基工程量（Zπ-21）组合表：序号材料名称及规格单位Zπ-21单基数量单重（kg）　混凝土杆组装　　　1　主杆上段S19-9-1416段2970.1主杆中段Z31-6-1616段2939.12　主杆下段X39-6-1816段21159.43　铁构件（含基础铁构件）t0.331000附表六：预制混凝土电杆单基工程量（ZMB-18）组合表：序号材料名称及规格单位ZMB-18单基数量单重（kg）　混凝土杆组装　　　1　主杆上段S19-9-1216段2941.9 2主杆下段X31-9-1414段21388.723　铁构件（含基础铁构件）t0.231000附表七：预制混凝土电杆单基工程量（JM3-2）组合表：序号材料名称及规格单位JM3-2单基数量单重（kg）　混凝土杆组装　　1　主杆上段S30-6/2-1414段2756.62　主杆下段X30-9/1-1414段21129.73　铁构件（含基础铁构件）t0.5610004拉线GJ-70根813.5附表八：预制混凝土电杆单基工程量（JM2-2）组合表：序号材料名称及规格单位JM2-2单基数量单重（kg）　混凝土杆组装　　1　主杆上段S30-6/2-1414段2756.62　主杆下段X30-9/1-1414段21129.73　铁构件（含基础铁构件）t0.44410004拉线GJ-35根16.25拉线GJ-100根416.8附表九：预制混凝土电杆单基工程量（JM1-2）组合表：序号材料名称及规格单位JM1-2单基数量单重（kg）　混凝土杆组装　　1　主杆上段S30-6/2-1414段2756.62　主杆下段X30-9/1-1414段21129.7 3　铁构件（含基础铁构件）t0.4310004拉线GJ-100根416.8附表十：预制混凝土电杆单基工程量（ZMB-21）组合表：序号材料名称及规格单位ZMB-21单基数量单重（kg）　混凝土杆组装　　　1　主杆上段S19-9-1416段2970.12　主杆中段Z31-6-1616段2939.13主杆下段X39-6-1816段21159.44　铁构件（含基础铁构件）t6.4631000附表十一：导线悬垂金具串（DX-1）单串组合表：序号材料名称及规格单位导线单重624　悬垂串组装　单串　　1瓷绝缘子XWP-7片34.5　　2悬垂线夹XGU-3个12.00　3球头挂环Q-7个10.3　4碗头挂板W-7A个10.80　5U型螺丝(铁塔用)UJ-1880个10.9附表十二：导线悬垂金具串（DX-2）单串组合表：序号材料名称及规格单位导线单重30　悬垂串组装　双串　 　1瓷绝缘子XWP-7片64.5　　2悬垂线夹XGU-3个22.00　3球头挂环Q-7个20.3　4碗头挂板WS-7个20.97　5连扳L-1040个14.4　6挂板Z-7个20.66　7U型挂环U-10个20.7U型螺丝（铁塔用）UJ-1880个10.9U型螺丝（砼杆用）U-10个10.7附表十三：导线架构耐张金具串（DN-1）组合表：序号材料名称及规格单位导线单重6　耐张串组装　　　　1绝缘子XWP-7片45.4　2耐张线夹NLD-3套14.6　3Z型挂板Z-7个10.56　4球头挂环Q-7个10.3　5碗头挂板W-7B个11.01附表十四：导线耐张金具串（DN-2）组合表：序号材料名称及规格单位导线单重60　耐张串组装　　　　1瓷绝缘子XWP-7片45.4　2耐张线夹NLD-3套14.6　3碗头挂板W-7B个11.01　4球头挂环Q-7个10.3　5挂板Z-7个10.56 附表十五：导线耐张金具串（DN-3）组合表：序号材料名称及规格单位导线单重12　耐张串组装　　　　1瓷绝缘子XWP-7片8　4.5　2耐张线夹NLD-3套14.6　3U型挂环U-10个20.7　4球头挂环QP-7个20.3　5挂板Z-7个20.56　6联板L1040个24.4　7直角挂板Z-10个10.8　8碗头挂板WS-7个20.97附表十六：地线悬垂金具串（BX-1）组合表：序号材料名称及规格单位地线单重12　地线串组装　　　1悬垂线夹XGU-2个11.82U型挂环U-7个10.5附表十七：地线耐张金具串（BN-1）组合表：序号材料名称及规格单位地线单重4　地线串组装　　　　1楔型线夹NX-2个11.76　2U型挂环U-7个10.5 '
