全统安装工程预算定额陕西省价目表(2001)第二册电气设备安装工程

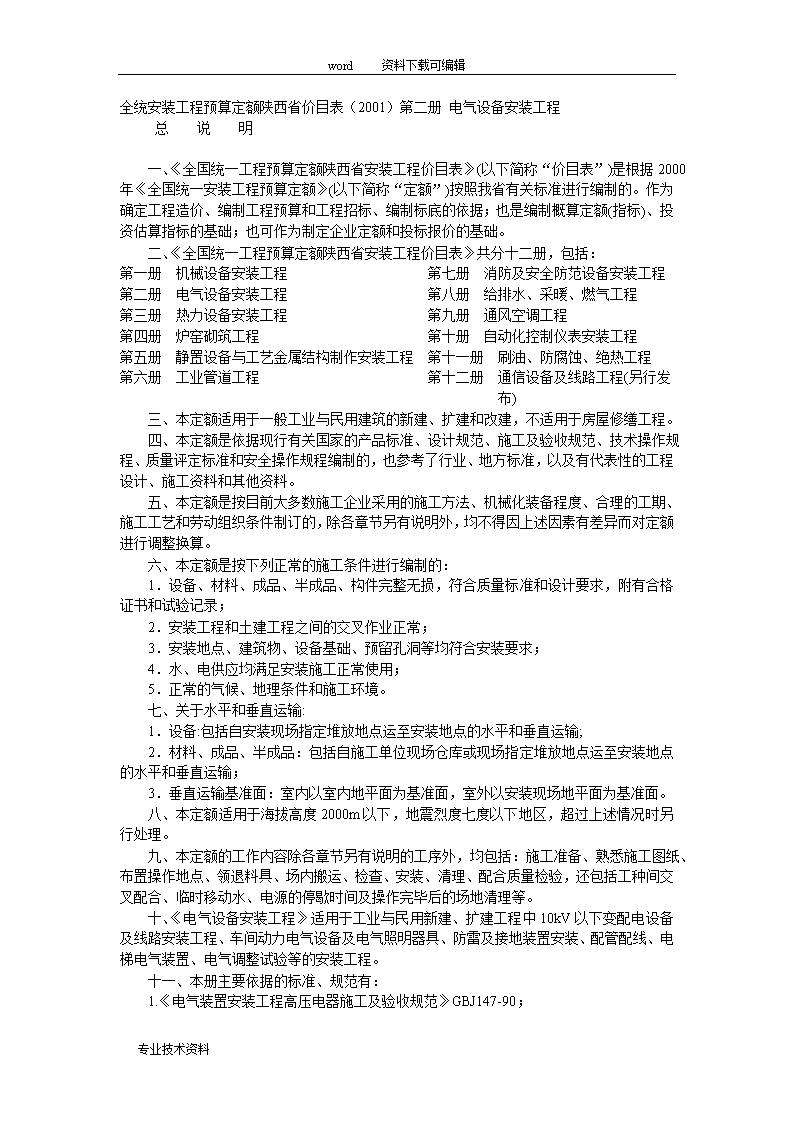

'word资料下载可编辑全统安装工程预算定额陕西省价目表（2001）第二册电气设备安装工程总说明一、《全国统一工程预算定额陕西省安装工程价目表》(以下简称“价目表”)是根据2000年《全国统一安装工程预算定额》(以下简称“定额”)按照我省有关标准进行编制的。作为确定工程造价、编制工程预算和工程招标、编制标底的依据；也是编制概算定额(指标)、投资估算指标的基础；也可作为制定企业定额和投标报价的基础。二、《全国统一工程预算定额陕西省安装工程价目表》共分十二册，包括：第一册机械设备安装工程第七册消防及安全防范设备安装工程第二册电气设备安装工程第八册给排水、采暖、燃气工程第三册热力设备安装工程第九册通风空调工程第四册炉窑砌筑工程第十册自动化控制仪表安装工程第五册静置设备与工艺金属结构制作安装工程第十一册刷油、防腐蚀、绝热工程第六册工业管道工程第十二册通信设备及线路工程(另行发布)三、本定额适用于一般工业与民用建筑的新建、扩建和改建，不适用于房屋修缮工程。四、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程编制的，也参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他资料。五、本定额是按目前大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章节另有说明外，均不得因上述因素有差异而对定额进行调整换算。六、本定额是按下列正常的施工条件进行编制的：1．设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录；2．安装工程和土建工程之间的交叉作业正常；3．安装地点、建筑物、设备基础、预留孔洞等均符合安装要求；4．水、电供应均满足安装施工正常使用；5．正常的气候、地理条件和施工环境。七、关于水平和垂直运输:1．设备:包括自安装现场指定堆放地点运至安装地点的水平和垂直运输;2．材料、成品、半成品：包括自施工单位现场仓库或现场指定堆放地点运至安装地点的水平和垂直运输；3．垂直运输基准面：室内以室内地平面为基准面，室外以安装现场地平面为基准面。八、本定额适用于海拔高度2000m以下，地震烈度七度以下地区，超过上述情况时另行处理。九、本定额的工作内容除各章节另有说明的工序外，均包括：施工准备、熟悉施工图纸、布置操作地点、领退料具、场内搬运、检查、安装、清理、配合质量检验，还包括工种间交叉配合、临时移动水、电源的停歇时间及操作完毕后的场地清理等。十、《电气设备安装工程》适用于工业与民用新建、扩建工程中10kV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等的安装工程。十一、本册主要依据的标准、规范有：1.《电气装置安装工程高压电器施工及验收规范》GBJ147-90；专业技术资料 word资料下载可编辑2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90；3.《电气装置安装工程母线装置施工及验收规范》GBJ149-90；4.《电气装置安装工程电气设备交接试验标准》GB50150-91；5.《电气装置安装工程电缆线路施工及验收规范》GB50168-92；6.《电气装置安装工程接地装置施工及验收规范》GB50169-92；7.《电气装置安装工程旋转电机施工及验收规范》GB50170-92；8.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92；9.《电气装置安装工程蓄电池施工及验收规范》GB50172-92；10.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92；11.《电气装置安装工程低压电器施工及验收规范》GB50254-96；12.《电气装置安装工程电力变流设备施工及验收规范》GB50255-96；13.《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96；14.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；15.《电气装置安装工程1kV及以下配线工程施工及验收规范》GB50258-96；16.《电气装置安装工程电气照明装置施工及验收规范》GB50259-96；17.《电力建设安全工作规程》GL-5009.1-92；18.《民用建筑电气设计规范》JGJ/T16-92；19.《工业企业照明设计标准》GB50034-92；20.《电力建设质量等级评定标准》。十二、人工工日消耗量的确定：1．本定额的人工工日不分列工种和技术等级，一律以综合工日表示，内容包括基本用工、超运距用工和人工幅度差；2．综合工日的人工费单价，每工日20.31元，包括基本工资和工资性津贴等。十三、材料消耗量的确定：1．本定额中的材料消耗量包括直接消耗在安装工作内容中的主要材料、辅助材料和零星材料等，并计入了相应损耗，其内容和范围包括：从工地仓库、现场集中堆放地点或现场加工地点到操作或安装地点的运输损耗、施工操作损耗、施工现场堆放损耗；2．凡定额内未注明单价的材料均为主材，基价中不包括其价格，应根据“()”内所列的用量，按当地的材料预算价格计算；3．用量很少，对基价影响很小的零星材料合并为其他材料费，计入材料费内；4．施工措施性消耗部分，周转性材料按不同的施工方法、不同材质分别列出一次使用量和一次摊销量；5．本定额的材料单价是按2000年西安市实际单价计算的；“价目表”基价中的材料费仅适用于西安市，其他地区（市）的安装工程，在编制预算时，应将基价的其中材料费（不包括未计价值材料的材料费）总和按下列规定进行调整：宝鸡、咸阳、铜川市，渭南地区和西安市所属长安、蓝田、临潼、高陵、周至、户县及阎良区调增1.5％；汉中、安康、商洛地区调增6％；延安地区调增10％；榆林地区调增12％。6．主要材料损耗率见下表：┏━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━┯━━━━━┓┃序号│材料名称│损耗率(%)┃┠──┼───────────────────────────┼─────┨专业技术资料 word资料下载可编辑┃1│裸软导线(包括铜、铝、钢线、钢芯铝线)│1.3┃┠──┼───────────────────────────┼─────┨┃2│绝缘导线(包括橡皮铜、塑料铅皮、软花)│1.8┃┠──┼───────────────────────────┼─────┨┃3│电力电缆│1┃┠──┼───────────────────────────┼─────┨┃4│控制电缆│1.5┃┠──┼───────────────────────────┼─────┨┃5│硬母线(包括钢、铝、铜、带型、管型、棒型、槽型)│2.3┃┠──┼───────────────────────────┼─────┨┃6│拉线材料(包括钢绞线、镀锌铁线)│1.5┃┠──┼───────────────────────────┼─────┨┃7│管材、管件(包括无缝、焊接钢管及电线管)│3┃┠──┼───────────────────────────┼─────┨┃8│板材(包括钢板、镀锌薄钢板)│5┃┠──┼───────────────────────────┼─────┨┃9│型钢│5┃┠──┼───────────────────────────┼─────┨┃10│管件(包括管箍、护口、锁紧螺母、管卡子管)│3┃┠──┼───────────────────────────┼─────┨┃11│金具(包括耐张、悬垂、并勾、吊接等线夹及联板)│1┃┠──┼───────────────────────────┼─────┨┃12│紧固件(包括螺栓、螺母、垫圈、弹簧垫圈)│2┃┠──┼───────────────────────────┼─────┨┃13│木螺钉、圆钉│4┃┠──┼───────────────────────────┼─────┨┃14│绝缘子类│2┃┠──┼───────────────────────────┼─────┨┃15│照明灯具及辅助器具(成套灯具、镇流器、电容器)│1┃┠──┼───────────────────────────┼─────┨┃16│莹光灯、高压水银、氙气灯等│1.5┃┠──┼───────────────────────────┼─────┨┃17│白炽灯泡│3┃┠──┼───────────────────────────┼─────┨┃18│玻璃灯罩│5┃┠──┼───────────────────────────┼─────┨┃19│胶木开关、灯头、插销等│2┃┠──┼───────────────────────────┼─────┨┃20│低压电瓷制品(包括鼓绝缘子、瓷夹板、瓷管)│3┃┠──┼───────────────────────────┼─────┨┃21│低压保险器、瓷闸盒、胶盖闸│1┃┠──┼───────────────────────────┼─────┨┃22│塑料制品(包括塑料槽板、塑料板、塑料管)│5┃┠──┼───────────────────────────┼─────┨专业技术资料 word资料下载可编辑┃23│木槽板、木护圈、方圆木台│5┃┠──┼───────────────────────────┼─────┨┃24│木杆材料(包括木杆、横担、横木、桩木等)│1┃┠──┼───────────────────────────┼─────┨┃25│混凝土制品(包括电杆、底盘、卡盘等)│0.5┃┠──┼───────────────────────────┼─────┨┃26│石棉水泥板及制品│8┃┠──┼───────────────────────────┼─────┨┃27│油类│1.8┃┠──┼───────────────────────────┼─────┨┃28│砖│4┃┠──┼───────────────────────────┼─────┨┃29│砂│8┃┠──┼───────────────────────────┼─────┨┃30│石│8┃┠──┼───────────────────────────┼─────┨┃31│水泥│4┃┠──┼───────────────────────────┼─────┨┃32│铁壳开关│1┃┠──┼───────────────────────────┼─────┨┃33│砂浆│3┃┠──┼───────────────────────────┼─────┨┃34│木材│5┃┠──┼───────────────────────────┼─────┨┃35│橡皮垫│3┃┠──┼───────────────────────────┼─────┨┃36│硫酸│4┃┠──┼───────────────────────────┼─────┨┃37│蒸馏水│10┃┗━━┷━━━━━━━━━━━━━━━━━━━━━━━━━━━┷━━━━━┛注:⑴绝缘导线、电缆、硬母线和用于母线的裸软导线，其损耗率中不包括为连接电气设备、器具而预留的长度，也不包括因各种弯曲（包括弧度）而增加的长度。这些长度均应计算在工程量的基本长度中。⑵用于10kV以下架空线路中的裸软导线的损耗率中已包括因弧垂及因杆位高低差而增加的长度。⑶拉线用的镀锌铁线损耗率中不包括为制作上、中、下把所需的预留长度。计算用线量的基本长度时，应以全根拉线的展开长度为准。十四、施工机械台班、仪器仪表台班消耗量的确定：1．本定额的机械台班消耗量是按正常合理的机械配备和大多数施工企业的机械化装备程度综合取定的；2．凡单位价值在2000元以内，使用年限在两年以内的不构成固定资产的工具、用具等未进入定额，应在建筑安装工程费用定额中考虑；3．施工机械台班单价，是按1999年颁发《全国统一施工机械台班费用定额陕西省价目表》计算的，其中包括养路费和车船使用税等；专业技术资料 word资料下载可编辑4．本册的施工仪器仪表台班消耗量是按大多数施工企业的现场校验仪器仪表配备情况综合取定的，实际与定额不符时，除各章另有说明者外，均不调整。十五、本册的工作内容详见各章节说明。十六、本册不包括以下内容：1.10kV以上及专业专用项目的电气设备安装；2.电气设备（如电动机等）配合机械设备进行单体试运和联合试运转工作。十七、关于下列各项费用的规定：1.脚手架搭拆费（10kV以下架空线路除外）按人工费的４％计取，其中人工工资占25％；2.高层建筑增加费(指高度在6层或20m以上的工业与民用建筑)按下表计取：┏━━━━━━━━━━━┯━━━━┯━━━━┯━━━━┯━━━━┯━━━━┓┃层数│9层以下│12层以下│15层以下│18层以下│21层以下┃┃│(30m)│(40m)│(50m)│(60m)│(70m)┃┠───────────┼────┼────┼────┼────┼────┨┃按人工费的%│18│26│37│43│46┃┠───────────┼────┼────┼────┼────┼────┨┃其中人工工资占%│10│12│15│17│19┃┠───────────┼────┼────┼────┼────┼────┨┃层数│24层以下│27层以下│30层以下│33层以下│36层以下┃┃│(80m)│(90m)│(100m)│(110m)│(120m)┃┠───────────┼────┼────┼────┼────┼────┨┃按人工费的%│59│67│78│93│110┃┠───────────┼────┼────┼────┼────┼────┨┃其中人工工资占%│21│23│26│29│31┃┠───────────┼────┼────┼────┼────┼────┨┃层数│39层以下│42层以下│45层以下│48层以下│51层以下┃┃│(130m)│(140m)│(150m)│(160m)│(170m)┃┠───────────┼────┼────┼────┼────┼────┨┃按人工费的%│123│129│139│147│155┃┠───────────┼────┼────┼────┼────┼────┨┃其中人工工资占%│33│35│38│40│42┃┠───────────┼────┼────┼────┼────┼────┨┃层数│54层以下│57层以下│60层以下││┃┃│(180m)│(190m)│(200m)││┃┠───────────┼────┼────┼────┼────┼────┨┃按人工费的%│163│171│179││┃┠───────────┼────┼────┼────┼────┼────┨┃其中人工工资占%│44│46│49││┃┗━━━━━━━━━━━┷━━━━┷━━━━┷━━━━┷━━━━┷━━━━┛注：为高层建筑供电的变电所和供水等动力工程，如装在高层建筑的底层或地下室，均不计取高层建筑增加费。装在６层以上的变配电工程和动力工程则应计取高层建筑增加费。3．超高增加费（已考虑了超高因素的定额项目除外）：操作物高度离楼地面5m以上20m以下的电气安装工程，按超高部分的人工费乘以系数1.33；4.安装与生产同时进行增加的费用，按人工费的１０％计取；专业技术资料 word资料下载可编辑5.在有害身体健康的环境中施工降效增加的费用，按人工费的１０％计取；6.站类工艺系统调整费，按各站工艺系统内全部安装工程(照明系统除外)人工费的35％计取，其中人工工资占50％；7.拆除费用(现场变更等因素需要拆除的项目)：按相应定额人工费、机械费的50%，材料费的10%计取。十八、本定额中注有“×××以内”或“×××以下”者均包括“×××”本身，“×××以外”或“×××以上”者，则不包括“×××”本身。十九、本说明未尽事宜，详见各章说明。第一章变压器说明一、油浸电力变压器安装定额同样适用于自耦式变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器定额乘以系数2.0、整流变压器执行同容量电力变压器定额乘以系数1.60。二、变压器的器身检查:4000千伏安以下是按吊芯检查考虑,4000千伏安以上是按吊钟罩考虑，如果4000千伏安以上的变压器需吊芯检查时，定额机械乘以系数2.0。三、干式变压器如果带有保护外罩时,人工和机械乘以系数1.2。四、整流变压器、消弧线圈、并联电抗器的干燥，执行同容量变压器干燥定额,电炉变压器执行同容量变压器干燥定额乘以系数2.0。五、变压器油是按设备带来考虑的，但施工中变压器油的过滤损耗及操作损耗已包括在相应项目中。六、变压器安装过程中放注油、油过滤所使用的油罐，已摊入油过滤项目中。七、本章定额不包括下列工作内容：1.变压器干燥棚的搭拆工作，若发生时可按实计算。2.变压器铁梯及母线铁构件的制作、安装。另执行本册铁构件制作、安装项目。3.瓦斯继电器的检查及试验已列入变压器系统调整试验项目内。4.端子箱、控制箱的制作、安装,另执行本册相应项目。5.二次喷漆发生时按本册相应项目执行。第二章配电装置说明一、设备本体所需的绝缘油、六氟化硫气体、液压油等均按设备带有考虑。二、本章设备安装定额不包括下列工作内容，另执行本册相应项目：１．端子箱安装。２．设备支架制作及安装。３．绝缘油过滤。专业技术资料 word资料下载可编辑４．基础槽（角）钢安装。三、设备安装所需的地脚螺栓按土建预埋考虑，不包括二次灌浆。四、互感器安装定额系按单相考虑的，不包括抽芯及绝缘油过滤，特殊情况另作处理。五、隔离开关操作机构联锁装置及信号接点，定额包括安装检查，但不包括该项设备的费用。六、电抗器安装定额系按三相叠放、三相平放和二叠一平的安装方式综合考虑的，不论何种安装方式，均不作换算，一律执行本定额。干式电抗器安装定额适用于混凝土电抗器、铁芯干式电抗器和空心电抗器等干式电抗器的安装。七、高压成套配电柜安装定额系综合考虑的，不分容量大小，也不包括母线配制及设备干燥。八、低压无功补偿电容器屏（柜）安装列入本册第四章。九、进线保护柜安装执行本册第四章电源屏安装项目。十、交流滤波装置(TJL系列)三部分组架安装均不包括电抗器等设备的安装和接线，如设备单独安装时，应执行相应项目。十一、组合型成套箱式变电站主要是指10千伏以下的箱式变电站，一般布置形式为变压器在箱的中间，箱的一端为高压开关位置，另一端为低压开关位置。组合型低压成套配电装置其外形像一个大型集装箱，内装6～24台低压配电箱（屏）,箱的两端开门，中间为通道，称为集装箱式低压配电室，列入本册第四章。十二、箱式变电站如不带高压开关柜，高压侧进线一般采用负荷开关。第三章母线、绝缘子说明一、本章定额不包括支架、铁构件的制作、安装，发生时执行本册相应项目。二、软母线、带形母线、槽型母线的安装，定额内不包括母线、金具、绝缘子等主材，具体可按设计数量加损耗计算。三、组合软母线安装定额不包括两端铁构件制作、安装和支持瓷瓶、带形母线的安装，发生时应执行本册相应项目。其跨距是按标准跨距综合考虑的，如实际跨距与定额不符时不作换算。四、软母线安装定额是按单串绝缘子考虑的，如设计为双串绝缘子，其定额人工乘以系数1.08。五、软母线的引下线、跳线、设备连线均按导线截面分别执行定额。不区分引下线、跳线和设备连线。六、带形钢母线安装执行铜母线安装项目。七、带形母线伸缩节头和铜过渡板均按成品考虑，定额只考虑安装。八、高压共箱母线和低压封闭式插接母线槽均按制造厂供应的成品考虑，定额只包含现场安装。母线槽，进出分线箱价格另行计算，母线槽每节之间的接地连线设计规格不同时允许换算。封闭式插接母线槽在竖井内安装时，人工和机械乘以系数2.0。专业技术资料 word资料下载可编辑九、重型母线安装定额，未包括铜(铝)母线，螺栓，夹具，绝缘板，低导磁钢压板，绝缘套管等材料，其价格另行计算。十、重型母线伸缩器及导板制作安装定额，未包括铜(铝)带，伸缩器螺栓、垫板、垫圈等材料，其价格另行计算。十一、金具安装已计入绝缘子安装定额内，其金具、线夹按成品另计。第四章控制设备及低压电器说明一、本章包括电气控制设备、低压电器的安装，盘、柜配线，焊(压)接线端子，穿通板制作、安装，基础槽、角钢及各种铁构件、支架制作、安装。二、控制设备安装，除限位开关及水位电气信号装置外，其他均未包括支架制作、安装。发生时可执行本章相应项目。三、控制设备安装未包括的工作内容：１．二次喷漆及喷字。２．电器及设备干燥。３．焊、压接线端子。４．端子板外部（二次）接线。四、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏上开孔工作。五、设备的补充油按设备自带考虑。六、可控硅变频调速柜按相应定额人工乘以系数1.20，未包括接线端子及接线。七、多股导线与设备连接时，需加接线端子，应执行焊(压)接线端子定额。但电缆终端头制作安装定额中，已包括了焊(压)接线端子，不得重复计算。八、水位电气信号装置未包括水泵房电气控制设备、继电器安装及水泵房至水塔、水箱的管线敷设。九、小母线安装定额，小母线价格另计。十、盘柜配线定额中导线、接线端子价格，另行计算。十一、压铜接线端子定额亦适用于铜铝过渡端子。十二、穿通板制作安装定额已含石棉水泥板、塑料板、钢板的价格，电木板、环氧树脂板价格另行计算。十三、设备基础槽钢、角钢的制作，应执行本章一般铁构件制作项目。十四、网门、保护网制作安装，其门锁、把手价格另行计算。十五、配电板制作安装定额未包括配电板内设备元件安装及端子板外部接线，应执行相应项目。十六、各种铁构件制作，均不包括镀锌、镀锡、镀铬、喷塑等其他金属防护费用。发生时应另行计算。十七、轻型铁构件系指结构厚度在３毫米以内的构件。十八、铁构件制作、安装定额适用于本册范围内的各种支架、构件的制作、安装。十九、成套配电箱、盘、柜、台进出导线(盘、箱、柜半周长)，不得套用盘柜配线项目，只限制作的盘、箱、柜内电气元器件之间连接导线。专业技术资料 word资料下载可编辑二十、木配电箱制作不包括箱内配电板制作，也不包括电气装置的安装、盘上配线和元件安装，应另执行本章相应项目。二十一、盘、箱、柜的外部进出线预留长度表:┏━━┯━━━━━━━━━━━━┯━━━━━━┯━━━━━━━━━┓┃序号│项目│预留长度(m)│说明┃┠──┼────────────┼──────┼─────────┨┃1│各种箱、柜、盘、板、盒│高+宽│盘面尺寸┃┠──┼────────────┼──────┼─────────┨┃│单独安装的铁壳开关、自动││┃┃2│开关、刀开关、启动器、箱│0.5│从安装对象中心算起┃┃│式电阻器、变阻器││┃┠──┼────────────┼──────┼─────────┨┃│继电器、控制开关、信号││┃┃3│灯、按钮、熔断器等小电│0.3│从安装对象中心算起┃┃│器││┃┠──┼────────────┼──────┼─────────┨┃4│分支接头│0.2│分支线预留┃┗━━┷━━━━━━━━━━━━┷━━━━━━┷━━━━━━━━━┛第五章蓄电池说明一、本章定额适用于220伏以下各种容量的碱性和酸性固定型蓄电池及其防震支架安装、蓄电池充放电。二、蓄电池防震支架按随设备供货考虑，安装按地坪打眼装膨胀螺栓固定。三、蓄电池电极连接条、紧固螺栓、绝缘垫均按设备带有考虑。四、本章定额不包括蓄电池抽头连接用电缆及电缆保护管的安装，发生时应执行本册相应项目。五、碱性蓄电池补充电解液由厂家随设备供货。铅酸蓄电池的电解液已包括在定额内，不另行计算。六、蓄电池充放电电量已计入定额，不论酸性、碱性电池均按其电压和容量执行相应项目。第六章电机说明一、本章定额中的专业术语“电机”系指发电机和电动机的统称，如小型电机检查接线定额，适用于同功率的小型发电机和小型电动机的检查接线，定额中的电机功率系指电机的额定功率。二、直流发电机组和多台一串的机组，可按单台电机分别执行相应项目。三、本章的电机检查接线定额，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥项目。本章的电机干燥定额系按专业技术资料 word资料下载可编辑一次干燥所需的人工、材料、机械消耗量考虑的。四、电机检查、接线定额的界限划分：单台重量在３吨以下的电机为小型电机，单台重量超过３吨至30吨以下的电机为中型电机，单台重量在30吨以上的电机为大型电机。大中型电机不分交、直流电机一律按电机重量执行相应项目。五、微型电机分为三类：1.驱动微型电机（分马力电机）系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等；2.控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等；3.电源微型电机系指微型电动发电机组和单枢变流机等。其他小型电机凡功率在0.75千瓦以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行本册第十三章风扇安装项目。六、各类电机的检查接线定额均不包括控制装置的安装和接线。七、电机的接地线，不论采用何种材料，均不作换算。八、电机安装执行第一册定额相应项目，其电机的检查接线和干燥执行本册相应项目。九、各种电机的检查接线，规范要求均需配有相应的金属软管，如设计有规定的按设计规格和数量计算，譬如：设计要求用包塑金属软管、阻燃金属软管或采用铝合金软管接头等，均按设计计算。设计没有规定时，平均每台电机配金属软管1～1.5米（平均按1.25米）。第七章滑触线装置说明一、滑触线支架的基础铁件及螺栓，按土建预埋考虑。二、滑触线及支架的油漆，均按涂一遍考虑。三、移动软电缆敷设未包括轨道安装及滑轮制作。四、滑触线的辅助母线安装，执行“车间带型母线”安装项目。五、滑触线伸缩器和坐式电车绝缘子支持器的安装，已分别包括在“滑触线安装”和“滑触线支架安装”项目内，不另行计算。六、滑触线及支架安装是按10米以下标高考虑的，如超过10米时按册说明的超高系数计算。七、支架及铁构件制作，执行第四章的相应项目。八、安全节能型滑触线安装定额未包括滑触线的导轨、支架、集电器及其附件等装置性材料，三相组合为一根的滑触线，按单相滑触线定额乘以系数2.0。九、铜质I型、铜钢组合、沟型轻型滑触线安装，其滑触线本身价格另行计算。第八章电缆说明专业技术资料 word资料下载可编辑一、本章的电缆敷设定额适用于１０千伏以下的电力电缆和控制电缆敷设。定额系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本册第十章相应项目另计工地运输。二、电缆在一般山地、丘陵地区敷设时,其定额人工乘以系数1.3。该地段所需的施工材料如固定桩、夹具等按实另计。三、电缆敷设定额未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加长度应计入工程量之内（详见附录工程量计算规则）。四、本章的电力电缆头定额均按铝芯电缆考虑的，铜芯电力电缆头按同截面电缆头定额乘以系数{1.2}，双屏蔽电缆头制作、安装人工乘以系数{1.05}。5芯电缆头制安按同截面三芯电缆头制安项目乘以系数{1.2}。五、电力电缆敷设定额均按三芯（包括三芯连地）考虑的，５芯电力电缆敷设定额乘以系数1.3，６芯电力电缆乘以系数1.6，每增加一芯定额增加30％，以此类推。单芯电力电缆敷设按同截面电缆定额乘以{0.67}。截面400平方毫米以上至800平方毫米的单芯电力电缆敷设按400平方毫米电力电缆定额执行。240平方毫米以上的电缆头的接线端子为异型端子，需要单独加工，应按实际加工价计算（或调整定额价格）。六、电缆沟挖填方定额亦适用于电气管道沟等的挖填方工作。七、桥架安装：1.桥架安装包括运输、组合、螺栓或焊接固定，弯头制作，附件安装，切割口防腐，桥式或托板式开孔，上管件隔板安装，盖板及钢制梯式桥架盖板安装。2.桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不作调整。3.玻璃钢梯式桥架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架项目和铝合金槽式桥架项目。4.钢制桥架主结构设计厚度大于3毫米时，定额人工、机械乘以系数1.2。5.不锈钢桥架按本章钢制桥架定额乘以系数1.1。6.连接用螺栓和连接件随桥架成套购买，计算预算重量可按桥架总重或总价的7%计算。7.组合式桥架以每片长度2米作为一个基型片，已综合了宽为100毫米、150毫米、200毫米三种规格。八、本章电缆敷设系综合定额，已将裸包电缆、铠装电缆、屏蔽电缆等因素考虑在内，因此凡10千伏以下的电力电缆和控制电缆均不分结构形式和型号，一律按相应的电缆截面和芯数执行定额。九、电缆敷设定额及其相配套的定额中均未包括主材（又称装置性材料），另按设计和工程量计算规则加上定额规定的损耗率计算主材费用。专业技术资料 word资料下载可编辑十、直径100毫米以下的电缆保护管敷设执行本册第十二章相应项目。电缆保护管敷设及顶管，其管材及附件价另计。十一、电缆沟挖填、人工开挖路面定额系指：1、电缆沟挖填、“含建筑垃圾土”系指建筑物周围及施工道路区域内的土质中含有建筑碎块或含有砌筑留下的砂浆等，称为建筑垃圾土。2、人工开挖路面均不包括恢复路面。十二、电缆沟移动盖板或揭盖，定额均按一次考虑，如又揭又盖则按两次计算。十三、电缆保护管敷设及顶管定额未包括各种管材及附件材料，其价格另行计算。十四、电缆槽安装定额：1、未包括各种电缆槽和接线盒材料。2、电缆槽的挖填土方及铺砂盖砖另套本册相应项目。3、宽100毫米以下的金属槽安装，可套加强塑料槽定额。固定支架及吊杆另行计算。十五、电缆防火堵洞每处指0.25平方毫米以内；防火隔板，阻燃槽盒，防火涂料材料价格另行计算。十六、电缆防腐不包括挖沟和回填土，另套本章第一节定额；电缆刷色相漆按一遍考虑；电缆缠麻层的人工可套电缆剥皮定额，另计麻层材料费。十七、厂外电缆的划分原则上以厂区围墙为界，没有围墙的以设计的全厂平面范围确定。十八、户内干包式电缆头制作、安装定额，未包括终端盒、保护盒、铅套管和安装支架；浇注式电力电缆终端头制作、安装定额，未包括电缆终端盒和安装支架。十九、干包电缆头不装“终端盒”为“简包电缆头”，适用于一般塑料和橡皮绝缘低压电缆；浇注式电缆头主要用于油浸纸绝缘电缆。二十、户内热缩式电力电缆终端头制作、安装定额，未包括支架及防护罩，适用于0.5-10千伏的交联聚乙烯电缆和各种电缆。二十一、户外电力电缆终端头制作、安装定额，未包括安装支架、抱箍、螺栓及防护罩；适用于0.5-10千伏的各种电力电缆户外终端头的制作、安装。二十二、浇注式、热缩式电力电缆中间头制作、安装定额，未包括保护盒、铅套管和安装支架；控制电缆头制作、安装定额未包括铅套管、中间头保护盒及固定支架。二十三、本章定额未包括下列工作内容：１．隔热层、保护层的制作安装；２．电缆冬季施工的加温工作和在其他特殊施工条件下的施工措施费和施工降效增加费。第九章防雷及接地装置说明一、本章定额适用于建筑物、构筑物的防雷接地，变配电系统接地，设备接地以及避雷针的接地装置。专业技术资料 word资料下载可编辑二、户外接地母线敷设定额系按自然地坪和一般土质综合考虑的，包括地沟的挖填土和夯实工作，执行本定额时不应再计算土方量。如遇有石方、矿渣、积水、障碍物等情况时可另行计算。三、户外接地沟，挖沟的沟深为0.75米，每米沟的土方量为0.34立方米。如设计要求埋设深度与定额不同时，可按实际土方量调整。四、接地极制作、安装定额、其接地极材料价格另行计算。五、接地母线、避雷网、避雷引下线敷设，未包括接地母线，避雷网，引下线材料。六、避雷针制作未包括针尖、针体材料，其价格另行计算。七、避雷针安装不包括针体制作；避雷针装在木杆和水泥杆上，均包括避雷引下线安装。八、半导体少长针消雷装置安装是按生产厂家供应成套装置，现场吊装、组合。消雷装置本身价格另行计算。接地引下线安装，可另套相应项目。九、本章定额不适用于采用爆破法施工敷设接地线、安装接地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。十、本章定额中，避雷针的安装、半导体少长针消雷装置安装均已考虑了高空作业的因素。十一、独立避雷针的加工制作执行本册“一般铁构件”制作项目。十二、防雷均压环安装定额是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。十三、利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章相应项目。第十章10千伏以下架空配电线路说明一、本章定额按平地施工条件考虑，如在其他地形条件下施工时，其人工和机械按下列地形系数予以调整。┏━━━━━┯━━━━━━┯━━━━━━━━━┓┃地形类别│丘陵（市区）│一般山地、泥沼地带┃┠─────┼──────┼─────────┨┃调整系数│1.20│1.60┃┗━━━━━┷━━━━━━┷━━━━━━━━━┛二、地形划分的特征：１．平地：地形比较平坦、地面比较干燥的地带。２．丘陵：地形有起伏的矮岗、土丘等地带。３．一般山地：指一般山岭或沟谷地带、高原台地等。４．泥沼地带：指经常积水的田地或泥水淤积的地带。三、预算编制中，全线地形分几种类型时，可按各种类型长度所占百分比求出综合系数进行计算。四、土质分类如下：专业技术资料 word资料下载可编辑１．普通土：指种植土、粘砂土、黄土和盐碱土等，主要利用锹、铲即可挖掘的土质。２．坚土：指土质坚硬难挖的红土、板状粘土、重块土、高岭土，必须用铁镐、条锄挖松，再用锹、铲挖掘的土质。３．松砂石：指碎石、卵石和土的混合体，各种不坚实砾岩、页岩、风化岩，节理和裂缝较多的岩石等（不需用爆破方法开采的）需要镐、撬棍、大锤、楔子等工具配合才能挖掘者。４．岩石：一般指坚实的粗花岗岩、白云岩、片麻岩、玢岩、石英岩、大理岩、石灰岩、石灰质胶结的密实砂岩的石质，不能用一般挖掘工具进行开挖的，必须采用打眼、爆破或打凿才能开挖者。５．泥水：指坑的周围经常积水，坑的土质松散，如淤泥和沼泽地等挖掘时因水渗入和浸润而成泥浆，容易坍塌，需用挡土板和适量排水才能施工者。６．流砂：指坑的土质为砂质或分层砂质，挖掘过程中砂层有上涌现象，容易坍塌，挖掘时需排水和采用挡土板才能施工者。五、主要材料运输重量的计算按下表规定执行：┏━━━━━━━━━━━┯━━┯━━━━━┯━━━━━┓┃材料名称│单位│运输重量kg│备注┃┠─────┬─────┼──┼─────┼─────┨┃│人工浇制│m3│2600│包括钢筋┃┃砼制品├─────┼──┼─────┼─────┨┃│离心浇制│m3│2860│包括钢筋┃┠─────┼─────┼──┼─────┼─────┨┃│导线│kg│Wx1.15│有线盘┃┃线材├─────┼──┼─────┼─────┨┃│钢绞线│kg│Wx1.07│无线盘┃┠─────┴─────┼──┼─────┼─────┨┃木杆材料│m3│450│包括木横担┃┠───────────┼──┼─────┼─────┨┃金具、绝缘子│kg│Wx1.07│┃┠───────────┼──┼─────┼─────┨┃螺栓│kg│Wx1.01│┃┗━━━━━━━━━━━┷━━┷━━━━━┷━━━━━┛注：1.Ｗ为理论重量。2.未列入者均按净重计算。六、线路一次施工工程量按５根以上电杆考虑，如５根以内者，其全部人工、机械乘以系数1.3。七、如果出现钢管杆的组立，按同高度混凝土杆组立的人工、机械乘以系数1.4，材料不调整。八、底盘、卡盘、拉盘安装未包括其本身及拉棒、抱箍、连接螺栓、金具等材料费，应另行计算。九、电杆组立定额已包括电杆、接腿杆、撑杆、地横木、圆木等安装人工，未包括其本身及连接铁件、螺栓材料费，应另行计算。十、横担安装已包括绝缘子及金具安装人工，但横担、绝缘子、金具连接铁件及螺栓，(进户线防水弯头)等材料费另行计算。十一、10千伏以下双杆横担安装，基价乘以系数2.0。专业技术资料 word资料下载可编辑十二、拉线制作安装已包括金具安装人工，其拉线、金具、抱箍材料费另行计算。十三、导线架设已包括绝缘子、金具安装人工，其绝缘子、金具材料费另行计算。十四、导线跨越及进户线架设：１．每个跨越间距均按50米以内考虑，大于50米而小于100米时按2处计算，以此类推。２．在同跨越档内，有多种（或多次）跨越物时，应根据跨越物种类分别执行相应项目。３．跨越定额仅考虑因跨越而多耗的人工、机械台班和材料，在计算架线工程量时，不扣除跨越档的长度。4.进户线架设定额，其导线，绝缘子材料费另行计算。十五、杆上变压器及设备安装不包括：1.变压器调试、抽芯、干燥工作及接地装置、检修平台或防护栏杆的安装。2.台架铁件、连引线、瓷瓶、金具、接线端子、熔断器等材料价格另行计算。5.配电箱未包括焊(压)接线端子。第十一章电气调整试验说明一、本章内容包括电气设备的本体试验和主要设备的分系统调试。成套设备的整套起动调试按专业定额另行计算。主要设备的分系统内所含的电气设备元件的本体试验已包括在该分系统调试定额之内。如：变压器的系统调试中已包括该系统中的变压器、互感器、开关、仪表和继电器等一、二次设备的本体调试和回路试验。绝缘子和电缆等单体试验，只在单独试验时使用，不得重复计算。二、送配电设备调试中的1kV以下定额适用于所有低压供电回路，如从低压配电装置至分配电箱的供电回路；但从配电箱直接至电动机的供电回路已包括在电动机的系统调试定额内。送配电设备系统调试包括系统内的电缆试验、瓷瓶耐压等全套调试工作。供电桥回路中的断路器、母线分段断路器皆作为独立的供电系统计算。定额皆按一个系统一侧配一台断路器考虑的。若两侧皆有断路器时，则按两个系统计算。如果分配电箱内只有刀开关、熔断器等不含调试元件的供电回路，则不再作为调试系统计算。三、空调电气装置、各种机械设备的电气装置，如堆取料机、装料车、推煤车等成套设备的电气调试应分别按相应的分项调试项目执行。四、定额不包括设备的烘干处理和设备本身缺陷造成的元件更换修理和修改，亦未考虑因设备元件质量低劣对调试工作造成的影响。定额系按新的合格设备考虑的，如遇以上情况时，应另行计算。经修配改或拆迁的旧设备调试，定额乘以系数1.1。五、本定额只限电气设备自身系统的调整试验。未包括电气设备带动机械设备的试运工作，发生时应按专业定额另行计算。六、调试定额不包括试验设备、仪器仪表的场外转移费用。专业技术资料 word资料下载可编辑七、本调试定额系按现行施工技术验收规范编制的，凡现行规范（指定额编制时的规范）未包括的新调试项目和调试内容均应另行计算。八、调试定额已包括熟悉资料、核对设备、填写试验记录、保护整定值的整定和调试报告的整理工作。九、电力变压器如有“带负荷调压装置”，调试定额乘以系数1.12。三卷变压器、整流变压器、电炉变压器调试按同容量的电力变压器调试定额乘以系数1.2。3～10kV母线系统调试含一组电压互感器,1kV以下母线系统调试定额不含电压互感器，适用于低压配电装置的各种母线（包括软母线）的调试。十、发电机、调相机系统调试不包括特殊保护装置、信号装置、同期装置及备用励磁机的调试。十一、电力变压器系统调试不包括避雷器、自动装置、特殊保护装置和接地装置的调试。十二、送配电装置系统调试不包括特殊装置的调试，当断路器为六氟化硫断路器时，定额乘以系数1.3。十三、特殊保护装置调试：1.所有保护装置，均以构成一个保护回路为一套。2.故障录波器套用失灵保护定额。3.电机定子接地保护、负序反时限保护执行失磁保护项目。十四、自动投入装置调试双侧电源自动重合闸是按同期考虑的。十五、事故照明切换装置调试为装置本体调试，不包括供电回路调试。十六、母线系统调试不包括特殊保护装置的调试。避雷器每三相为一组。十七、整流设备及可控硅整流装置项目均按一台考虑。十八、普通小型直流电动机调试，其直流电动机系指用普通开关直接控制的直流电动机。励磁机调试亦适用本项目。十九、全数字式控制可控硅调速电机系统不包括计算机系统的调试，计算机系统调试执行第十册定额相应项目。可逆电机调速系统定额乘以系数1.3。二十、低压交流异步电动机调试：1.可调试控制的电机(带一般调速的电机，可逆式控制，带能耗制动的电机，多速机，降压起动电机等)按相应定额乘以系数1.3。2.电动机调试定额的每一系统是按一台电动机考虑的，如一个控制回路有两台以上电机时，每增加一台电机调试定额乘以系数1.2。二十一、微机控制的交流变频调速装置调试定额乘以系数1.25，微机本身调试执行第十册定额相应项目。二十二、微型电机调试定额适用于各种类型的交、直流微型电机的调试。二十三、电机联锁装置调试不包括电机及其起动控制设备的调试。第十二章配管、配线说明一、配管工程均未包括接线箱、盒及支架制作、安装。钢索架设及拉紧装置的制作、安装，插接式母线槽支架制作，槽架制作及配管专业技术资料 word资料下载可编辑支架应执行铁构件制作项目。二、连接设备导线预留长度见下表：连接设备导线预留长度（每一根线）┏━━┯━━━━━━━━━━━━━━━┯━━━━━┯━━━━━━━━┓┃序号│项目│预留长度│说明┃┠──┼───────────────┼─────┼────────┨┃1│各种开关箱、柜、板│高＋宽│盘面尺寸┃┠──┼───────────────┼─────┼────────┨┃│单独安装(无箱、盘)的铁壳开关、││┃┃2│闸刀开关、启动器、母线槽进出│0.3m│以安装对象中心算┃┃│线盒等││┃┠──┼───────────────┼─────┼────────┨┃3│由地平管子出口引至动力接线箱│1m│以管口计算┃┠──┼───────────────┼─────┼────────┨┃4│电源与管内导线连接（管内穿线与│1.5m│以管口计算┃┃│软、硬母线接头）││┃┠──┼───────────────┼─────┼────────┨┃5│出户线│1.5m│以管口计算┃┗━━┷━━━━━━━━━━━━━━━┷━━━━━┷━━━━━━━━┛三、本章取消2-1211补偿导线定额项目，执行第十册补偿导线敷设项目。四、绝缘子配线定额已包括支架安装人工，但支架制作应另执行本册相应项目。五、沿钢支架及钢索配线定额未包括钢索架设及拉紧装置制作、安装，应另执行相应项目。六、车间带形母线定额已包括支架安装人工，未包括支架制作及母线伸缩器制作、安装，应另执行相应项目。第十三章照明器具说明一、各型灯具的引导线，除注明者外，均已综合考虑在定额内，执行时不得换算。二、路灯、投光灯、碘钨灯、氙气灯、烟囱或水塔指示灯，均已考虑了一般工程的高空作业因素，其他器具安装高度如超过５米，则应按册说明中规定的超高系数另行计算。三、定额中装饰灯具项目均已考虑了一般工程的超高作业因素，但未包括脚手架搭拆费用，应按总说明规定执行。四、装饰灯具定额项目与装饰灯具示意图集配套使用。五、吸顶式装饰灯具串珠（穗）、串棒灯（圆形），灯体直径2500毫米以上及矩形灯具均未包括支架制作、安装。六、定额内已包括利用摇表测量绝缘及一般灯具的试亮工作（但不包括调试工作）。七、灯具安装定额适用范围见附录《工程量计算规则》。第十四章电梯电气装置专业技术资料 word资料下载可编辑说明一、本章适用于国内生产的各种客、货、病床和杂物电梯的电气装置安装，但不包括自动扶梯和观光电梯。二、电梯是按每层一门为准，增或减时，另按增（减）厅门相应项目计算。三、电梯安装的楼层高度，是按平均层高4米以内考虑的，如平均层高超过4米时，其超过部分可另按提升高度定额计算。四、两部或两部以上并行或群控电梯，按相应的定额分别乘以系数1.2。五、本定额是以室内地坪±0以下为地坑（下缓冲）考虑的，如遇有“区间电梯”（基站不在首层），下缓冲地坑设在中间层时，则基站以下部分楼层的垂直搬运应另行计算。六、电梯安装材料、电线管及线槽、金属软管、管子配件、紧固件、电缆、电线、接线箱（盒）、荧光灯及其他附件、备件等，均按设备带有考虑。七、小型杂物电梯是以载重量在200公斤以内，轿厢内不载人为准。重量大于200公斤的轿厢内有司机操作的杂物电梯，执行客货电梯的相应项目。八、定额中已经包括程控调试。九、本定额不包括下列各项工作。１．电源线路及控制开关的安装。２．电动发电机组的安装。３．基础型钢和钢支架制作。４．接地极与接地干线敷设。５．电气调试。６．电梯的喷漆。７．轿厢内的空调、冷热风机、闭路电视、步话机、音响设备。8.群控集中监视系统以及模拟装置。第十五章补充项目说明一、关于价目表中的“材料损耗率”和各章子目中“未计价材料”以及工程量计算规则的关系及应用：1.《工程量计算规则》所表达的内容是计算工程量的依据及有关计算方法；2.未计价材料：价目表项目材料栏内“（）”列有数量的，已包括了总说明规定的损耗率，不得重复计算；章说明中写有定额内未包括材料，其价格另行计算者，根据设计用量，按工程量计算规则及定额有关规定和说明计算工程量，将该数量加上损耗率表中的相应损耗数即为未计价值材料数量。二、电机检查接线工程量的计算：1.电机检查接线工程量应以图纸实际需要检查接线的数量计算，如水泵、压缩机等。有的设备从控制箱至电动机的线路均已接好，不需另行接线的（如机床等），则不计算检查接线工程量。2.电机检查接线定额已包括金属软管的安装，但金属软管及接头材料费另行计算。三、起重机电气设备安装定额系按厂家试验合格的成套起重机考虑的。即操作室内的开关控制设备、管线以及操作室至各电气设备、器具的电线管（过桥管除外）均按随机安装好考虑的。非成套供应的起重机，则按分部分项定额编制预算。专业技术资料 word资料下载可编辑四、荧光灯组装型和成套型的划分：1.组装型：采购来的灯具为散件，需要现场组装接线。2.成套型：采购来的灯具的灯脚、镇流器等已装好并接好导线者，有时为了运输方便，分成几部分包装。五、吊链式成套型荧光灯安装定额已计入吊线盒、瓜子链（每10套灯吊线盒20.4个，瓜子链30.3米）的材料费，不再另行计算。六、空配电箱内设备元件和配线应另执行单项定额项目。七、吊管式荧光灯，其吊管（电线管）、法兰座按灯具带有考虑。八、明配管定额内不包括刷面漆，应按第十一册定额相应项目另行计算。九、高低压开关柜柜顶母线，如随柜子供货带来的，只计安装费，不再计算主材费。十、控制电缆头进入配电箱、盘、柜只计控制电缆头制安，不再执行端子板外部接线定额。十一、普通桥式起重机电气调试定额，不包括电源滑触线、联锁开关、电源开关的调试工作，应另执行1千伏以下供电系统调试项目。十二、人工、机械凿槽、刨沟、补沟槽项目适用于非施工单位造成的（如设计变更等）或不能配合土建同步施工时，需要墙面刨沟，补沟槽的项目（不包括墙面抹灰）。十三、墙及楼板打透眼项目适用于非施工单位造成的（如设计变更等）或其他原因需打的孔洞。十四、电流表、电压表、电度表安装执行2-307定额项目。十五、插座箱安装，执行悬挂嵌入式成套配电箱相应项目。专业技术资料'
