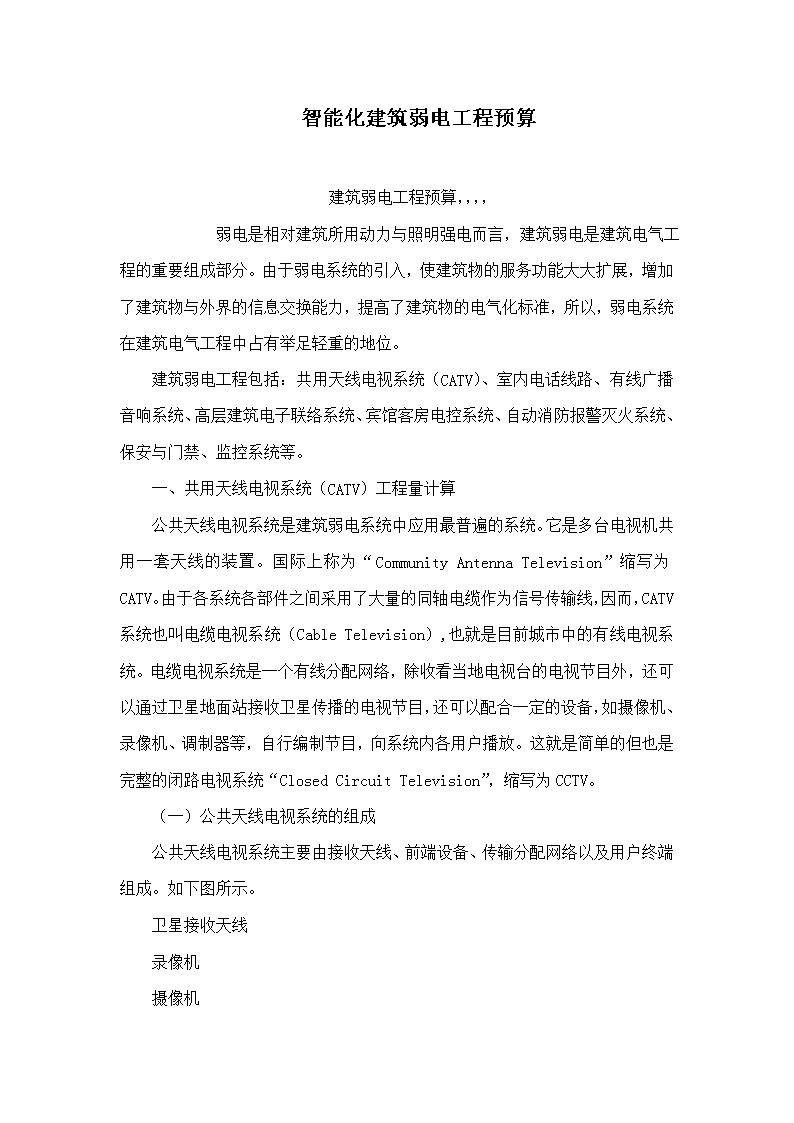

智能化建筑弱电工程预算

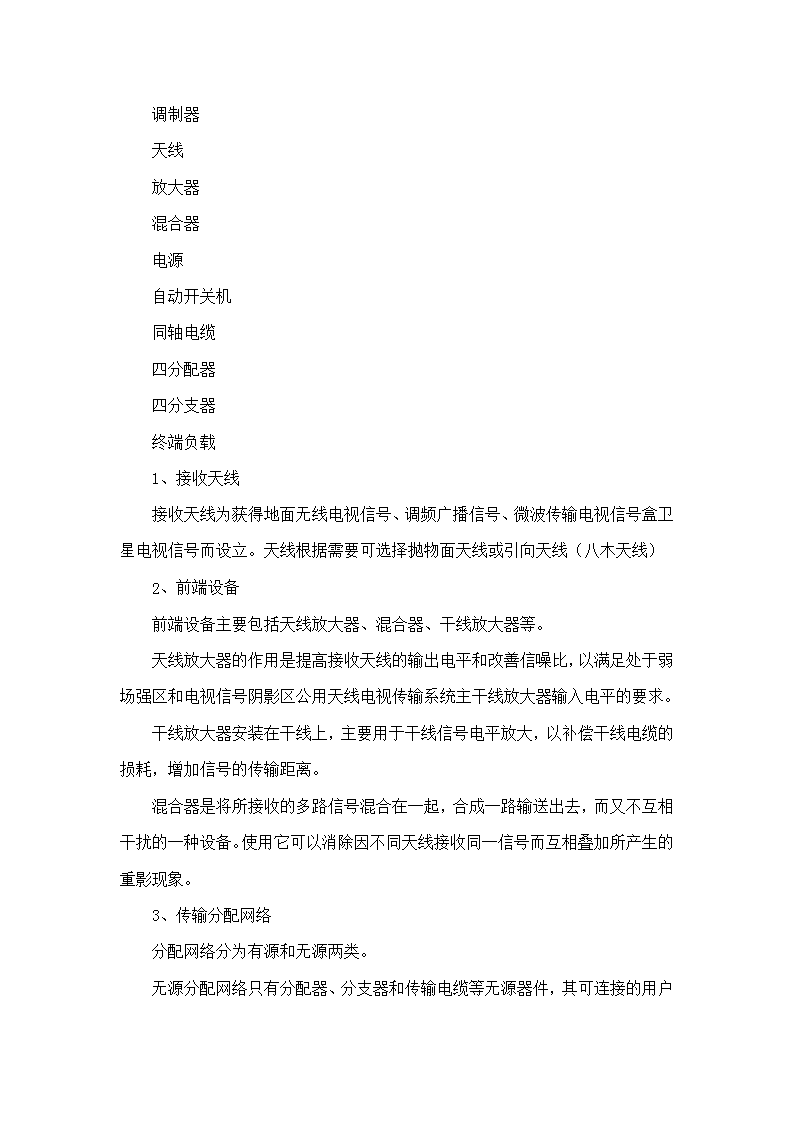

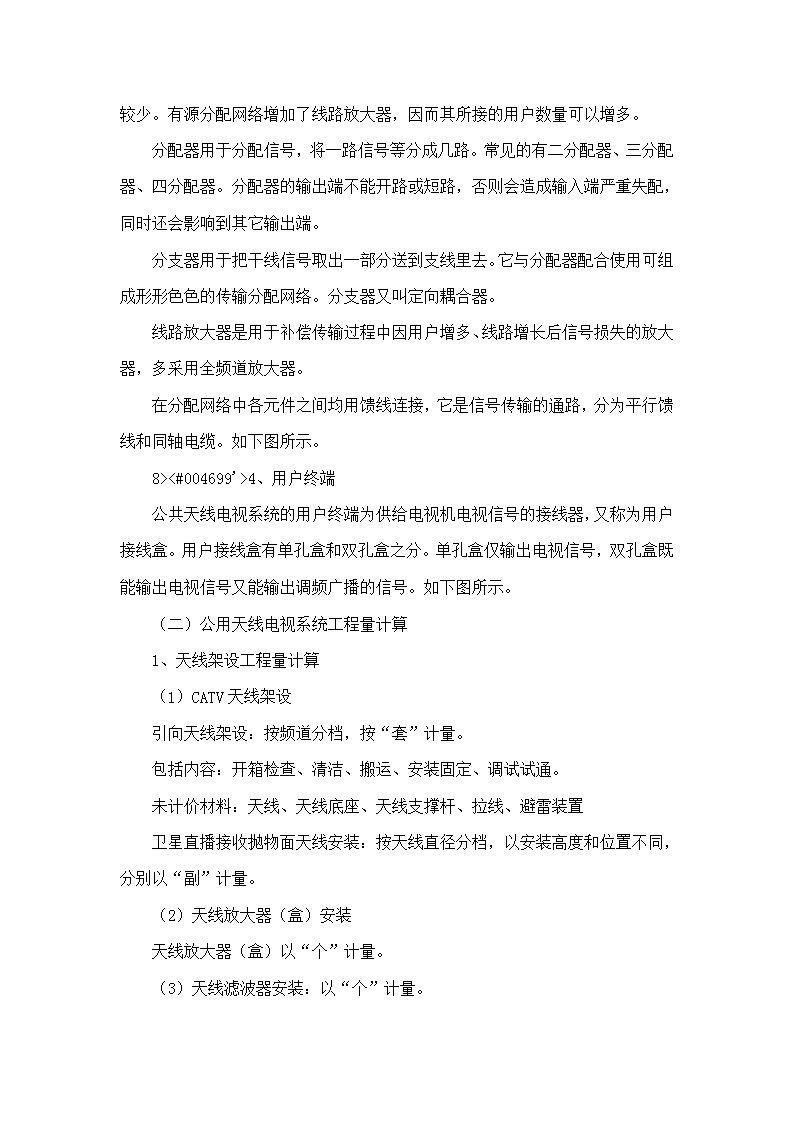

'智能化建筑弱电工程预算建筑弱电工程预算，，，，弱电是相对建筑所用动力与照明强电而言，建筑弱电是建筑电气工程的重要组成部分。由于弱电系统的引入，使建筑物的服务功能大大扩展，增加了建筑物与外界的信息交换能力，提高了建筑物的电气化标准，所以，弱电系统在建筑电气工程中占有举足轻重的地位。建筑弱电工程包括：共用天线电视系统（CATV）、室内电话线路、有线广播音响系统、高层建筑电子联络系统、宾馆客房电控系统、自动消防报警灭火系统、保安与门禁、监控系统等。一、共用天线电视系统（CATV）工程量计算公共天线电视系统是建筑弱电系统中应用最普遍的系统。它是多台电视机共用一套天线的装置。国际上称为“CommunityAntennaTelevision”缩写为CATV。由于各系统各部件之间采用了大量的同轴电缆作为信号传输线，因而，CATV系统也叫电缆电视系统（CableTelevision）,也就是目前城市中的有线电视系统。电缆电视系统是一个有线分配网络，除收看当地电视台的电视节目外，还可以通过卫星地面站接收卫星传播的电视节目，还可以配合一定的设备，如摄像机、录像机、调制器等，自行编制节目，向系统内各用户播放。这就是简单的但也是完整的闭路电视系统“ClosedCircuitTelevision”，缩写为CCTV。（一）公共天线电视系统的组成公共天线电视系统主要由接收天线、前端设备、传输分配网络以及用户终端组成。如下图所示。卫星接收天线录像机摄像机 调制器天线放大器混合器电源自动开关机同轴电缆四分配器四分支器终端负载1、接收天线接收天线为获得地面无线电视信号、调频广播信号、微波传输电视信号盒卫星电视信号而设立。天线根据需要可选择抛物面天线或引向天线（八木天线）2、前端设备前端设备主要包括天线放大器、混合器、干线放大器等。天线放大器的作用是提高接收天线的输出电平和改善信噪比，以满足处于弱场强区和电视信号阴影区公用天线电视传输系统主干线放大器输入电平的要求。干线放大器安装在干线上，主要用于干线信号电平放大，以补偿干线电缆的损耗，增加信号的传输距离。混合器是将所接收的多路信号混合在一起，合成一路输送出去，而又不互相干扰的一种设备。使用它可以消除因不同天线接收同一信号而互相叠加所产生的重影现象。3、传输分配网络分配网络分为有源和无源两类。 无源分配网络只有分配器、分支器和传输电缆等无源器件，其可连接的用户较少。有源分配网络增加了线路放大器，因而其所接的用户数量可以增多。分配器用于分配信号，将一路信号等分成几路。常见的有二分配器、三分配器、四分配器。分配器的输出端不能开路或短路，否则会造成输入端严重失配，同时还会影响到其它输出端。分支器用于把干线信号取出一部分送到支线里去。它与分配器配合使用可组成形形色色的传输分配网络。分支器又叫定向耦合器。线路放大器是用于补偿传输过程中因用户增多、线路增长后信号损失的放大器，多采用全频道放大器。在分配网络中各元件之间均用馈线连接，它是信号传输的通路，分为平行馈线和同轴电缆。如下图所示。8><#004699">4、用户终端公共天线电视系统的用户终端为供给电视机电视信号的接线器，又称为用户接线盒。用户接线盒有单孔盒和双孔盒之分。单孔盒仅输出电视信号，双孔盒既能输出电视信号又能输出调频广播的信号。如下图所示。（二）公用天线电视系统工程量计算1、天线架设工程量计算（1）CATV天线架设引向天线架设：按频道分档，按“套”计量。包括内容：开箱检查、清洁、搬运、安装固定、调试试通。未计价材料：天线、天线底座、天线支撑杆、拉线、避雷装置卫星直播接收抛物面天线安装：按天线直径分档，以安装高度和位置不同，分别以“副”计量。（2）天线放大器（盒）安装天线放大器（盒）以“个”计量。（3）天线滤波器安装：以“个”计量。 （<#004699">4）天线混合器安装：以“个”计量。（5）电源盒安装：以“个”计量，电源插座安装以“个”计量，计算方法与定额应用同照明线路附件安装。2、CATV系统同轴电缆网安装（1）线路分配器安装：按二分器、四分器分档，以“个”计量（2）线路分支器安装：以“个”计量。（3）用户终端盒安装：以“个”计量。上述分配器、分支器、终端盒暗装时，应计算暗盒安装，计算方法与定额应用均与照明线路相同。（<#004699">4）用户共用器安装：以“个”计量。用户共用器（控制器）是CATV的前端设备，由高、低频衰减器各一个，高低频放大器各一个，稳压电源一个，混和器一个，四分配器一个等组成，装在一个箱中或柜中，安装与使用均较方便。用户共用器安装分明装与暗装，暗装时应计算一个接线箱安装，计算方法与定额应用均与照明线路相同。如用户共用器由施工现场加工时，计算方法是：箱内个元件计算一次安装；计算箱体制作计算箱体安装计算箱内配线（同轴电缆）（5）同轴电缆敷设CATV系统常用实心（或绞芯）聚乙烯绝缘射频电缆。同轴电缆敷设安装：以“m”计量。不论明敷、暗敷、穿管敷设，均与照明和动力线路工程量计算方法相同。同轴电缆头制作：以“个”计量。 同轴电缆在走道、线道、槽道内敷设安装。以“m”计量，使用专用定额。同轴电缆穿管敷设暗装时，线管敷设、管内穿线的定额使用通动力、照明线路相应定额。同轴电缆在钢索上敷设安装时，工程量计算、立项与定额套用与照明线路在钢索上安装敷设相同。（6）CATV系统中的箱、盒、盘、板等制作与安装，工程量计算与定额适用于强电相同。3、CATV系统调试CATV系统调试，即调试接收指标，除天线等调试外，以用户终端为准，按“户”计量。电视线路放大器安装，1个电源插座安装，1个线路分配器，1个放大器及分配器接线箱，1个PVC15管暗敷，m二分支器安装，5个二分支器暗盒安装，5个管穿射频线SYV-75-9，m电视插座安装，10个电视插座盒暗装，10个线路接线盒暗装，1个电视线路调试，10户例35：某住宅共五层，层高3.2m，CATV共用天线，线路放大器和分配器安装在第三层，各户用射频线SYV-75-9连接，穿PVC15管暗敷，用户TV插座安装高度0.8m，试计算相关项目的工程量。 例36：办公楼三层，层高3.2m，FZ共用电视天线前端详安装在顶层，用射频线SYV-75-9明敷，用户TV插座安装高度0.8m，试计算相关项目的工程量。电视前端箱安装，1台射频线明敷，m二分支器安装，6个电视插座安装，12个电视线路调试，10户例37：某宿舍工程共五层，旧房，层高3.0m，加装CATV线路，线路放大器装在顶层，射频线分支器均装在外墙上，TV插座高度0.8m。试计算相关项目的工程量。电视前端箱明装，1台射频线明敷，m二分支器安装，5个电视插座安装，10个电视线路调试，10户例38：某宾馆CATV系统组成如下：（1）天线一副（2）前端箱FZ一个（3）四分配器箱<#004699">4个（<#004699">4）用户终端TV插座160户。除配线外，能立哪些项目？试计算其工程量。电视天线安装，1副电视前端箱安装，1台前端箱接线暗箱，1个四分配器箱安装，<#004699">4个电视插座盒暗装，160个电视插座安装，160个 电视线路调试，160户二、室内电话线路工程量计算室内电话线路组成如下图所示。某住宅电话电视电缆平面和系统图。1、电话线配管工程量计算电话线配管（明敷、暗敷）工程量，以“m”计量。电话线配管工程量的计算方法和定额应用，均与强电工程中配管配线工程相同。接线箱与分线盒的计算方法与动力照明线路相同。2、户内放电话线（1）管内穿电话线工程量计算方法与照明动力线路工程相同。（2）布放户内电话线沿室内墙面布放双芯电话线时，其工程量计算方法与照明动力线路工程相同。3、电话机插座安装电话机插座不论接线板式、插口式、瓷接头式，不论明装与暗装，均以“个”计量。明装与暗装均需计算一个插座盒的安装。<#004699">4、电话室内交接箱、分线盒、壁龛（接头箱、端子箱、过路箱、分线箱）的安装（1）交接箱不设电话站的用户单位，用一个箱直接与市话网电缆连接，并通过箱的端子分配给单位内部分线盒（箱）时，该箱称为交接箱。交接箱可明装，也可暗装。交接箱暗装以“个”计量。（2）壁龛市内电话线路需分配到各室，或转折、过墙、接头时，用分线箱，又叫做接头箱、过路箱、端子箱。当暗装时通称为壁龛。壁龛箱体用木质、铁质制作，内装电话接线端子板一对作分线用。 所装电话对数较少的盒也称接线盒或分线盒，可明装也可暗装。壁龛、分线盒的安装，均以“个”计量。箱、盒为未计价材料。例39：某外廊式住宅共五层，每层两户，层高如图所示。市话电缆从第二层引入，总分线盒为XF-20，每户暂装一部电话，话机用户自备，电话线用HBV-2×1，一律穿PVC20管暗敷。试计算相关项目的工程量。电话分线盒XF-20，1个PVC20管暗敷，m管内穿电话线HBV-2×1，m接线盒暗装，5个电话插座盒暗装，10个电话插座安装，10个例<#004699">40：某旅社电话工程，三层楼，层高3.2m，电话总分线盒XF601-20装在二楼楼梯间，电话线用HBV-2×1，主线管PVC20，支线管PVC15，全暗敷TP插座安装高度0.<#004699">4m，话机用户自备。试计算相关项目的工程量。电话分线盒安装XF-20，1个PVC20管暗敷，mPVC15管暗敷，m管内穿电话线HBV-2×1，m接线盒暗装，个电话插座盒暗装，个电话插座安装，个例<#004699">41：某办公楼三层，层高<#004699">4m，电话总分线盒安装在第二层楼梯间，电话线用HBV-2×1明敷，TP插座安装高度0.8m，话机用户自备。试计算相关项目的工程量。 电话分线盒安装XF-20，1个PVC20管暗敷，mPVC15管暗敷，m三、火灾自动报警系统（一）火灾自动报警系统的组成火灾自动报警系统用以监视建筑物现场的火情，在当存在火患开始冒烟而还未明火之前，或者是已经起火但还未成灾之前发出火情信号，以通知消防控制中心及时处理并自动执行消防前期准备工作。火灾自动报警系统由火灾探测器、区域报警器、集中报警器、电源、导线等组成。1、火灾探测器在火灾初期阶段，往往伴随产生烟雾、温度升高、出现火光等现象，因而我们可以用一些元件或装置去感受火灾产生的温度、烟、光，并将其转换成电信号传送给监控装置，以声光信号报警和开启灭火装置灭火，具有这种功能的元件或装置就称为火灾探测器。火灾探测器是一种传感器，它是消防自动监控系统的眼睛。火灾探测器一般可以分为感温、感烟、感光及可燃气体四大类型。2、火灾报警控制器火灾报警控制器是用来接收火灾探测器发出的火警电信号，并将此火警信号转换为声、光报警信号并显示其着火部位或报警区域。以召唤人们尽早采取灭火措施。火灾报警器可分为区域报警控制器和集中报警控制器两种。区域报警控制器接收火灾探测区域的火灾探测器送来的火警信号，可以说是第一级的监控报警装置。 集中报警控制器用作接收各区域报警器发送来的火灾报警信号，还可巡回监测与集中报警控制器相连的各区域报警控制器，有无火警信号、故障信号，并能显示出火灾区域和部位与故障区域，并发出声光报警信号。是设置在消防中心（或消防总控制室）内的总监控设备。它的功能比区域报警控制器更全。总线制火灾报警控制器采用了计算机技术、传输数字技术和编码技术，大大提高了系统报警的可靠性，同时也减少了系统布线数量。有二总线、三总线、四总线制之分。例<#004699">42：某宾馆客房某区，层高3.8m，吊顶高3.2m。火灾报警系统组成如下：（1）区域报警器AR5挂式，板面尺寸520×800，安装高度1.5m；（2）SS及ST和地址解码器均用两总线制，配BV-2×1线，穿PVC15管，暗敷在吊顶内。。试计算相关项目的工程量。火灾区域报警器安装，1台PVC15管吊顶内明敷，m管内穿BV-2×1线，m感温探测器安装，2台感烟探测器安装，2台探测器显示灯安装，<#004699">4套探测器及显示灯头盒安装，8个接线盒安装，5个例<#004699">43：某商场珠宝首饰厅层高<#004699">4.5m，吊顶高<#004699">4m。其火灾报警系统组成如下：（1）AR板面尺寸520×800，挂式，安装高度1.5m；（2）防火卷帘开关安装及消防按钮开关安装高度1.5m；（3）SS及ST和地址解码器全用四总线制，配BV-2×1线，穿PVC20管，暗敷在吊顶内。试计算相关项目的工程量。小测验某楼电子联络系统配管配线，M主机端子箱板面A× B，N层分配器板面a×b，P应答器。试计算：（1）配管总长D=？（2）配两根线时，导线总长L=?要求写出计算式。'
