桥梁施工技术交底记录

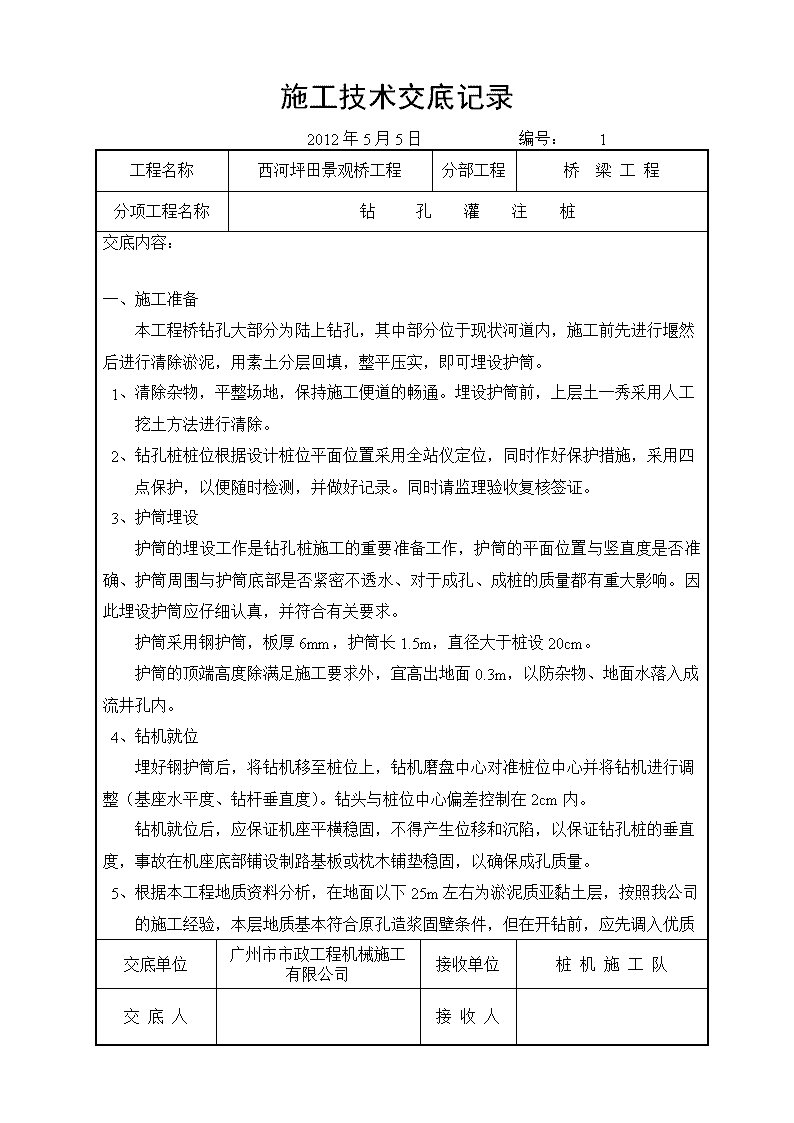

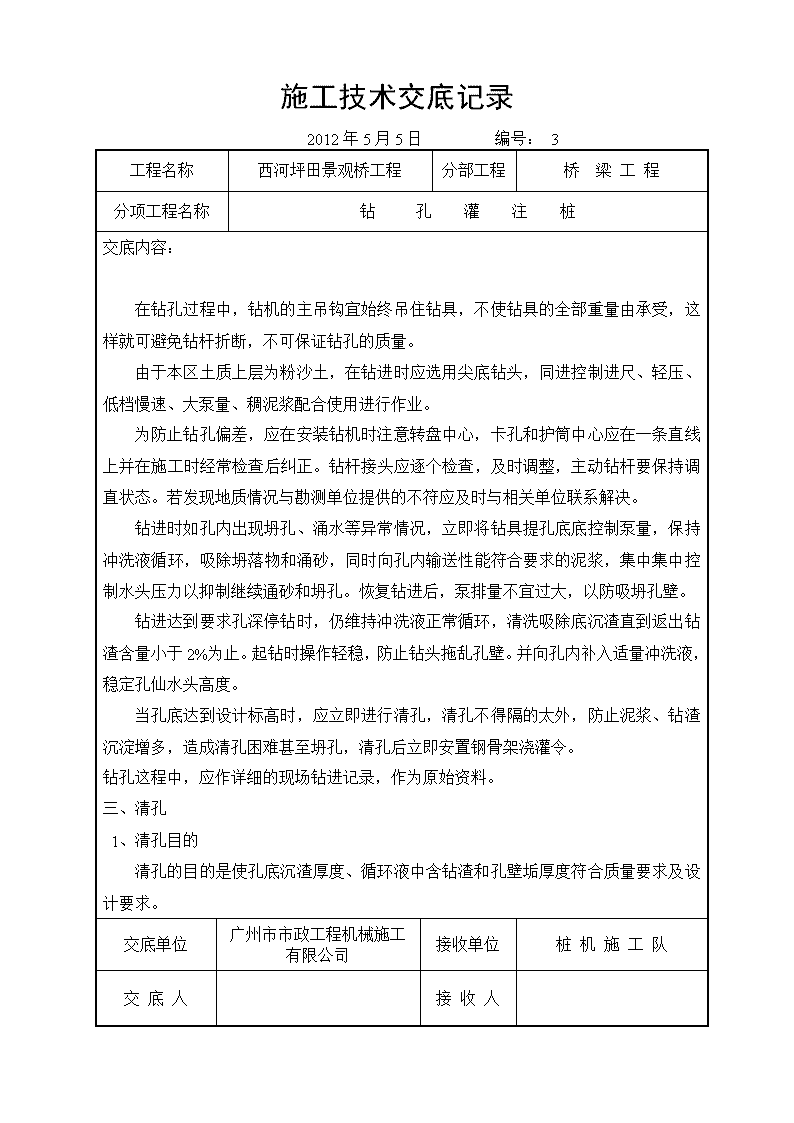

'施工技术交底记录2012年5月5日编号：1工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：一、施工准备本工程桥钻孔大部分为陆上钻孔，其中部分位于现状河道内，施工前先进行堰然后进行清除淤泥，用素土分层回填，整平压实，即可埋设护筒。1、清除杂物，平整场地，保持施工便道的畅通。埋设护筒前，上层土一秀采用人工挖土方法进行清除。2、钻孔桩桩位根据设计桩位平面位置采用全站仪定位，同时作好保护措施，采用四点保护，以便随时检测，并做好记录。同时请监理验收复核签证。3、护筒埋设护筒的埋设工作是钻孔桩施工的重要准备工作，护筒的平面位置与竖直度是否准确、护筒周围与护筒底部是否紧密不透水、对于成孔、成桩的质量都有重大影响。因此埋设护筒应仔细认真，并符合有关要求。护筒采用钢护筒，板厚6mm，护筒长1.5m，直径大于桩设20cm。护筒的顶端高度除满足施工要求外，宜高出地面0.3m，以防杂物、地面水落入成流井孔内。4、钻机就位埋好钢护筒后，将钻机移至桩位上，钻机磨盘中心对准桩位中心并将钻机进行调整（基座水平度、钻杆垂直度）。钻头与桩位中心偏差控制在2cm内。钻机就位后，应保证机座平横稳固，不得产生位移和沉陷，以保证钻孔桩的垂直度，事故在机座底部铺设制路基板或枕木铺垫稳固，以确保成孔质量。5、根据本工程地质资料分析，在地面以下25m左右为淤泥质亚黏土层，按照我公司的施工经验，本层地质基本符合原孔造浆固壁条件，但在开钻前，应先调入优质交底单位广州市市政工程机械施工有限公司接收单位桩机施工队交底人接收人 施工技术交底记录2012年5月5日编号：2工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：黄泥造浆进行固壁，造浆池中配制好的泥浆其性能指标应符合以下要求：性质一般地质松散易塌地层泥浆比重1.05-1.201.2-1.45黏度16-2219-29含砂量<6%本工程位于钱塘江畔，受江水起落影响及土质情况，混浆比重拟采用 1.3左右。循环使用的泥浆，采用泥浆泵供浆，轴流泵排至沉淀池，废浆运至指定弃浆点排放。用于清孔的泥浆，按以下标准控制：比重：1.10-1.15粘度：18-20含砂率：2%造孔泥浆、清孔泥浆质量检查由现场试验员负责控制并作好原始记录，并将检查成果通知有关人员，以便及时调整。泥浆循环池设供浆池、沉淀池、废浆池，其间循环槽连接，采用重力沉淀法净化泥浆。一、钻进作业钻机安装就位准备开钻条件后，应先进行试钻。开始钻孔时，应销提钻杆，在护筒内打浆，开动泥浆泵进行循环。待泥浆均匀后开始钻进。进尺应适当控制，在护筒底部应低档慢速钻进，超过一定深度后方可按土质情况以正常速度钻进，并作好详细的现场钻进记录，作为原始资料。交底单位广州市市政工程机械施工有限公司接收单位桩机施工队交底人接收人 施工技术交底记录2012年5月5日编号：3工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：在钻孔过程中，钻机的主吊钩宜始终吊住钻具，不使钻具的全部重量由承受，这样就可避免钻杆折断，不可保证钻孔的质量。由于本区土质上层为粉沙土，在钻进时应选用尖底钻头，同进控制进尺、轻压、低档慢速、大泵量、稠泥浆配合使用进行作业。为防止钻孔偏差，应在安装钻机时注意转盘中心，卡孔和护筒中心应在一条直线上并在施工时经常检查后纠正。钻杆接头应逐个检查，及时调整，主动钻杆要保持调直状态。若发现地质情况与勘测单位提供的不符应及时与相关单位联系解决。钻进时如孔内出现坍孔、涌水等异常情况，立即将钻具提孔底底控制泵量，保持冲洗液循环，吸除坍落物和涌砂，同时向孔内输送性能符合要求的泥浆，集中集中控制水头压力以抑制继续通砂和坍孔。恢复钻进后，泵排量不宜过大，以防吸坍孔壁。钻进达到要求孔深停钻时，仍维持冲洗液正常循环，清洗吸除底沉渣直到返出钻渣含量小于2%为止。起钻时操作轻稳，防止钻头拖乱孔壁。并向孔内补入适量冲洗液，稳定孔仙水头高度。当孔底达到设计标高时，应立即进行清孔，清孔不得隔的太外，防止泥浆、钻渣沉淀增多，造成清孔困难甚至坍孔，清孔后立即安置钢骨架浇灌令。钻孔这程中，应作详细的现场钻进记录，作为原始资料。三、清孔1、清孔目的清孔的目的是使孔底沉渣厚度、循环液中含钻渣和孔壁垢厚度符合质量要求及设计要求。交底单位广州市市政工程机械施工有限公司接收单位桩机施工队交底人接收人 施工技术交底记录2012年5月5日编号：4工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：2、清孔要求清孔过程中，应观测孔底沉渣厚度的冲洗液含渣量，当冲洗液含量小于4%，孔底沉渣厚度符合设计要求时，即可停止清孔并保持孔内水头高度，防止发生坍孔事故。3、第一次清孔在终孔时停止钻具回转，将钻头提离孔底50-80毫米，维持冲洗液循环，并向孔中注入含砂早小于2%的新鲜泥浆，令钻头在原地空转，直至达到清孔要求为止。4、第二次清孔在下好钢筋笼和导管后进行，利用导管进行清孔，清孔时经常上、下窜动导管，以便能将孔底周围虚土清除干净，最终沉渣达到设计要求。四、钢筋笼的制作、吊放钢筋骨架我们采用现场绑扎，在桥台就近加工，减少运输途中发生变形，在下吊时也注意不使变形，因此结扎或焊接点的密度要多，在确保保护层厚度可用预制砼垫块绑孔与钢筋四周，预制砼垫层厚度为容许的最小保护层厚度。钢困放入时利用钻孔机架绶慢放下，并控制好标高。当最后的砼补凝时，应割断钢的吊环，使钢架不影响砼收缩，避免钢筋和砼分离。钢筋骨架过长，采用分节下吊并进行分段焊接，基本上为8-10米一节，在横吊时应在内安置钢筋管支承梁，吊点系在支承上，在竖吊时应多加吊点，防止钢架变形，钢架安置到确认标高后，即灌注砼。五、水下砼灌注：1、灌注砼前，对成孔沉淀再进行一次测定，如沉淀厚度超过设计要求时，应进行二次交底单位广州市市政工程机械施工有限公司接收单位桩机施工队交底人接收人 施工技术交底记录2012年5月5日编号：5工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：清孔后立即灌注首批砼。2、水下砼灌注采用内径为250毫米导管，每节长2米，导管入孔时丝扣接头接长下放，当导管底部离空底处30-50厘米时，停止接管，然后安装漏斗，准备灌砼，砼采用C25商品砼，用滚筒式砼运输到现场，保证灌注的连续性。3、水下砼坍落度为18cm（正负1cm）砂率不宜小于40%4、导管埋入砼深度控制在不小于2米和不大于6米之间，导管提升应勤提缓提，保持位置居中，线垂直，并做好提升记录，杜绝导管拔空的质量事故发生。5、灌注到桩顶标高时，应在此基础上再加灌2.0m砼，加灌后上升的砼中含有较多的泥质，在施工承台、立柱时予以凿除。6、砼在灌注过程中要及时回收泥浆，保持现场清洁。同时要注意砼落入孔内，以防水泥离子污染泥浆。7、灌注水下砼是成桩的关键工序，因此，在灌注过程中应明确分工，密切配合统一指挥，做到快速、连续施工，灌注成高质量的水下砼。六、灌注桩施工时注意事项在施工时防止坍孔，要确保泥浆比重，空转时间不能太长，而且冲水时水头要均匀适中，进展要均匀，在吊入钢筋笼架时防止撞孔壁。清孔采用换浆法进行，可在终孔后停止进尺，利润留成提钻头离开孔底10-20cm空钻并保持泥浆正常循环，以中速压入优质泥浆，把钻孔内悬浮的泥浆换出来。清孔排渣时，必须注意保持孔内水头高度，防止坍孔。灌注砼的速度需及时控制，需防止孔壁泥土带入，影响桩的重量，浇灌砼需每根桩一次浇筑完成，否则浆产生施交底单位广州市市政工程机械施工有限公司接收单位桩机施工队交底人接收人 施工技术交底记录2012年5月5日编号：6工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：工缝引起断桩的危险，因此需做好一切准备工作，在拌各、输送、振捣各工作必须连贯，确保连续施工，保证砼供应连续，而且灌桩桩的砼配合比不同不能混用。为了防止钻孔桩的断桩、坍孔毛病的发生，在施工现场还需各用一台120KW发电机、拌和机具及材料，以确保一根桩连续工作。另个为了防止钢筋骨架在施工砼时可能发生上浮现象，拟知作钢棒加地锚临时固定的措施。钻孔灌注桩施工工艺如下框图：交底单位广州市市政工程机械施工有限公司接收单位桩机施工队交底人接收人 施工技术交底记录2012年5月5日编号：工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称模板交底内容：1、模板应具有足够的刚度和强度，支模时，垂直度要准确，横向支撑应牢固稳定。2、模板安装必须牢固，在施工荷载作用下不得松动、跑模、下沉等现象。3、模板拼缝必须严密，不得漏浆，模内必须洁净。模板定期进行清理、修整，安装时必须涂刷隔离剂。4、模板拆除必须要达到规范要求的强度后方可拆除，拆除前必须征得监理工程师的同意，壁板模板应达到不损伤棱角砼后方可拆除。5、模板拆除后，要加强模板的保护，及时清理砼浆，上油及维护，并按规格分类堆放，以利再次利用，禁止未清理的模板直接再次进行使用。6、模板质量标准：a)、相邻两板表面高低差2MMb)、表面平整度难关3MMc)、垂直度墙、柱0.1%H且不大于6墩、台0.2%H且不大于20d)、模内尺寸平共处五项原则基础+10，-20mm墩、台+5，-10mm梁、板、墙、柱+3，-8mme)、轴线位移基础15mm墩、台、柱、墙10mm梁、柱8mmf)、预埋件位置3mm平面高差2mm交底单位广州市市政工程机械施工有限公司接收单位工区交底人接收人 施工技术交底记录2012年5月5日编号：1工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钢筋交底内容：1、钢筋的绑扎绑扎前，先核对钢筋规格、口种、数量，其后垫好砼保护层垫块，垫块厚度按设计要求预先制作，对绑扎中钢筋先后穿入应事先仔细按排先后绑扎程序，以免无法穿入，强行撬弯成口，绑扎应绑八字扣，箱梁底板、顶板钢筋绑扎过程中，由外向内五道钢筋满扎。2、箱梁钢筋绑扎绑扎钢筋采用20号镀锌铁丝，绑扎前应先在垫层表层按设计钢筋间距进行划线。双层钢筋网片之间，应布设钢筋撑脚，撑脚钢筋直径应符合设计要求，且撑脚钢筋下应增设砼保护垫层。箱梁底板上下层钢筋网片就位绑扎结束后，方可安装侧墙钢筋，外侧墙钢筋安装前，应先在箱梁底板外垫层上搭设钢管脚手架，竖筋则固定在脚手架钢筋管上。脚手架上用短钢管悬挑，纵向用通长钢管固定，钢管外皮应从垫层上控制线用线锤吊上，确竖筋的保护层正确。水平筋绑扎应由基础上所弹的水平标高线量上，做到横平竖直，间距均匀，符合设计要求。内外层钢筋网片之间应增加拉结筋，拉接筋应设置在最外层的钢筋上，用铁丝绑扎牢固，必要时用电焊焊接，并且呈梅花型布置。绑扎完毕后，在网片内、外侧悬挂砼保护层，确保受力钢筋的位置正确，防止露筋。中隔梁钢筋采用人工逐根立起，插入箱梁底板钢筋网片之中，竖筋与箱梁底板上层钢筋之间采用焊接牢固，整排钢筋竖好后，采用双向钢筋焊接斜拉及斜抛，防止钢筋网片倾倒。箱梁竖向主筋已在底板施工中安装完毕，主要安装水平钢筋，水平钢筋跟随箱梁顶板支架的搭设进度而进行绑扎，水平钢筋应按已浇筑的基础部分侧壁上所弹的墨线交底单位广州市市政工程机械施工有限公司接收单位钢筋施工队交底人接收人 施工技术交底记录2012年5月5日编号：2工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钢筋交底内容：量上，沿主筋设刻度标记（间距按设计要求），逐根绑扎，确保水平钢筋横向平整，间距符合设计要求。其他构筑物钢筋绑扎参照箱梁钢筋绑扎。1、钢筋质量标准1）、受力钢筋成型长度（+5，-10）2）、受力钢筋间距梁、柱、板、墙（±10）基础、墩台（±20）3）、箍筋及构造筋间距（±20）4）、同一截面内受拦钢筋接头截面积占钢筋总截面积焊接（≤50%）绑扎（≤50%）。5）、保护层厚度墩、台、基础（±10）梁、柱、桩（±5）板、墙（±3）交底单位广州市市政工程机械施工有限公司接收单位钢筋施工队交底人接收人 施工技术交底记录2012年5月5日编号：1工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称商品砼浇筑交底内容：1、施工前准备砼浇筑前对模板、钢筋等进行一次全面检查和清理，以确保工程质量。对支架进行再一次检查，有无地方选漏，以确保工程安全质量。2、浇筑顺序连续箱梁的浇筑顺序：分两阶段进行，第一阶段浇筑底板和腹板砼，形成槽形梁，第二阶段浇筑顶板。每次浇筑要求一次性浇完。连续箱梁的第二阶段砼浇筑前施工必须在第一阶段砼强度达到80%以后方可浇筑。其它构筑物一次浇筑完成。3、浇筑方法砼的供应速度砼运输车每车为10m3/h左右，联系砼供应单位，准备10-15辆砼运输车。50-80m3/h左右，灌注时应一气呵成，不允许出现因砼中断供应而造成人为的施工缝。砼振捣采用高频插入式振捣器，砼振捣沿钢筋内侧距外模15cm左右布置振捣点，振捣间距30-40cm，每次振捣时，均需快插慢拔，直到砼不再下沉、表面浮浆不再起泡为止。上层浇捣时振动棒应插入下层砼5-10cm，以防止分层面产生。为减少砼内的水气泡，砼浇捣采用二次振捣工艺。第一次在砼布料后振捣，第二次在砼静置一段时间后再振捣，一般是每二层浇筑前进行，而最上层砼一般在0.5h后进行第二次振捣。砼浇筑时，在支座顶及钢筋较密处加强振捣。砼浇筑过程中派专人值班，经常检查支架、模板等受力情况以及钢筋及预埋件位置，及时处理应急事件。腹板砼振捣后设专人检查密实情况。二次浇筑时，顶板浇注用要插入式振动器与平板振动器按顺序进行振捣。交底单位广州市市政工程机械施工有限公司接收单位工区交底人接收人 施工技术交底记录2012年5月5日编号：2工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称商品砼浇筑交底内容：顶板上表面砼必须拉毛，采用垂直于跨径方向划槽，槽深0.5-1.0cm，横贯桥面，延米桥长不少于10-15道，严防板顶滞留油腻，砼浇捣时施工人员应另置脚手平台，脚手平台的支撑固定均须与模板和钢筋的支架分开，不得互相支连。4、砼浇捣后，必须及时养护，防止暴晒、干燥风吹、冰冻、水浸、热变化、污梁和损失。养护方法采用麻袋包覆盖，麻袋凶覆盖应经常浇洒。养护时间按季节而定，养护期间应保证砼表面始终保持湿润。交底单位广州市市政工程机械施工有限公司接收单位工区交底人接收人 施工技术交底记录2012年5月5日编号：1工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称基坑开挖交底内容：基坑开挖的施工方法应考虑地质情况、地下水情况、施工方法、基坑断面尺寸、埋深等问题。①地质：本工程的扩大基础等结构主要座落在②-1亚砂土层上，工程力学较好，采用井点降水进行施工。②地下水：根据地质报告，地下水为潜水。③施工方法：采用一级井点降水，放坡开挖。④沟槽的断面尺寸：长16.0m，宽6.20m。⑤埋深：1.7m。2、施工部署①原地面标高约为5.0m，地下水位约为3.0m，由原地面向下开挖至标高4.0m，开挖放坡按1：0.3控制，将土方用自卸车外运，在沟槽两侧挖出井点沟槽，在井点沟槽内冲设轻型井点。沟槽开挖后，在原地面离开边坡线约1m设置钢管栏杆，立杆长度为2m，打入地下0.5m，外露1.5m，间距为3.0m，上下设两道栏杆，上杆离地1.2m，下杆离地0.4m，横杆标上明显的红白警示标志，并挂上安全标志，在栏杆的四角设置夜间警示灯。②当冲设的井点降水达到预期的效果后，进行第二次的放坡开挖，开挖深度为3.7m左右，开挖边坡按1：0.33控制，开挖边线在第一次开挖底线两侧各退进1m，开挖土外运。预留0.3m左右的土方，用人工配合突击清底。严禁超挖，沟槽开挖完成后，尽快通知现场监理，及时报验，尽快进入下道工序，缩短时间，基坑设人员上下通道，一般用竹梯等代替，并派人员在基坑边巡护，以防发生安全事故。交底单位广州市市政工程机械施工有限公司接收单位工区交底人接收人 施工技术交底记录2012年5月5日编号：2工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称基坑开挖交底内容：③边坡保护措施：鉴于开挖面积大，从开挖土方起到回填前有多道工序所需一定的操作天数，必须作好边坡的保护工作，以及现场安全管理工作。3、土方开挖注意事项①机械挖土时，必须严格遵守挖土机械的安全技术操作规程。挖土前应发出信号，在挖掘机回转半径内不许进行任何工作。②挖掘机在挖土时随时注意土壁的稳定性，发现有裂缝及坍塌的可能性人员要立即离开并及时处理。③每日必须检查边坡的稳定性，在确保安全的前提下，方可继续施工。④机械操作工在挖土时，挖铲不得过深，提升不应过猛，不许碰撞土壁。⑤开挖的土方要及时外运，不准堆在沟槽外侧，以免引起地面负荷超载，引起单侧土体位移。交底单位广州市市政工程机械施工有限公司接收单位工区交底人接收人 施工技术交底记录2012年5月5日编号：1工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称支架搭设交底内容：1、地基处理在不良地质地段，将表面软土铲除，用压路机或打夯机分层压实，在夯实的土基上分层回填塘渣、压实至原地面。在基坑开挖范围内的基坑处理，必须分层回填夯实，在夯实的地基面上铺设10cm厚碎石至原地面。分层回填厚度≤30cm，但总厚度≥30cm。垫层上面浇15cm厚C10砼，表面收浆找平。遇到河塘及河道地段，先对池塘和河道进行围堰施工，土工袋顶宽1.5米,按1:0.5放坡至池塘或河道底。围堰施工完毕，先清除池塘或河道内淤泥，再用好土分层回填压实，分层厚度不大于30cm，然后再进行支架基础施工。2、满堂门式支架立于处理过的砼地坪上。门式支架立杆的纵、横向每排单元间距为60cm，并沿纵横向设置扫地杆及水平连接杆，扫地杆离地20cm，水平杆步距150cm，与门式支架采用扣件连接。门架安装搭设时，应自一端向别一端延伸，并逐层改变方向，不得相对进行。每搭设完一步架后，应检查并高速其水平度的垂直度。连接门架的交叉支撑、水平连接杆应紧随门架的安装及时设置，连接门架与配件的锁臂、搭钩必须处于锁定状态。为保证门式支架整架的纵向刚度，沿纵横向也布置水平加固杆、剪刀撑。水泄立平加固杆和剪刀撑必须与门式支架同步搭设并连接牢固，以避免脚手呆在搭设过程中发生偏斜和倾倒。对水平加固杆、连接杆的每个节点的扣件，施工中都必须用矩扳手进行检查，只有当力矩达到5KM:M时才能通过。交底单位广州市市政工程机械施工有限公司接收单位工区交底人接收人 施工技术交底记录2012年5月5日编号：2工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称支架搭设交底内容：1、满堂支架落架原则要求对称，以便使系按设计要求承受荷载，避免结构物在卸架过程中发生质量事故。门式支架拆除时应采用先搭后拆的施工顺序，组合钢架采用先上后下的原则。施工时应从跨中向墩台对称完成拆架，同时注意箱梁横断面中轴线两边应同时进行，防止因单边操作对箱梁的影响，而使横断面受力不均。落架过程中分片进行，在落架过程中及时对箱梁标高进行观测，进行数据汇总，掌握支架情况。交底单位广州市市政工程机械施工有限公司接收单位工区交底人接收人'
