水电工安装工程技术交底

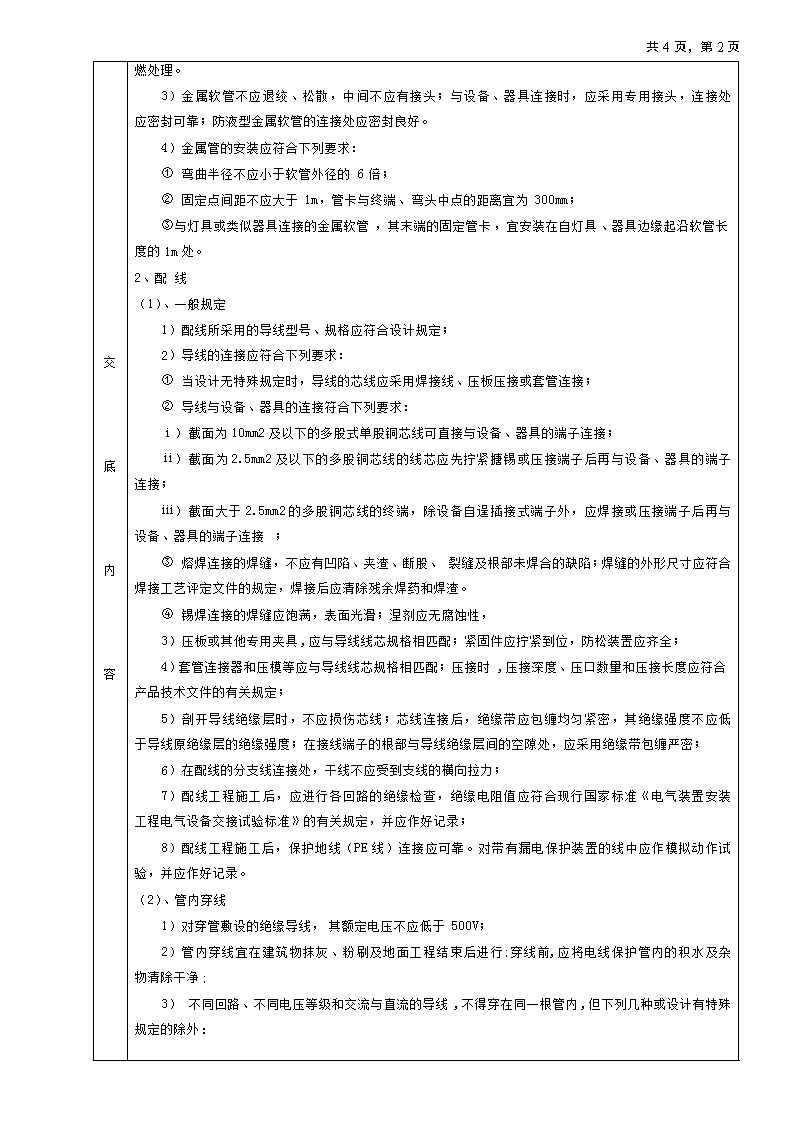

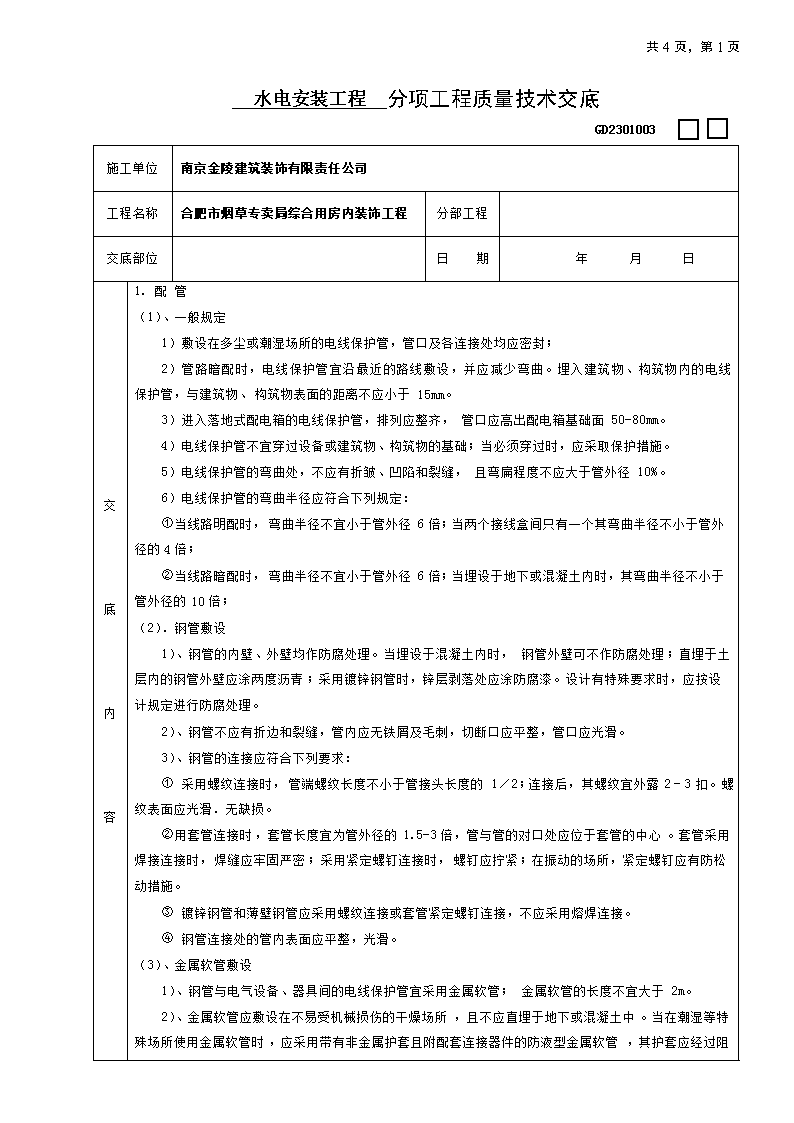

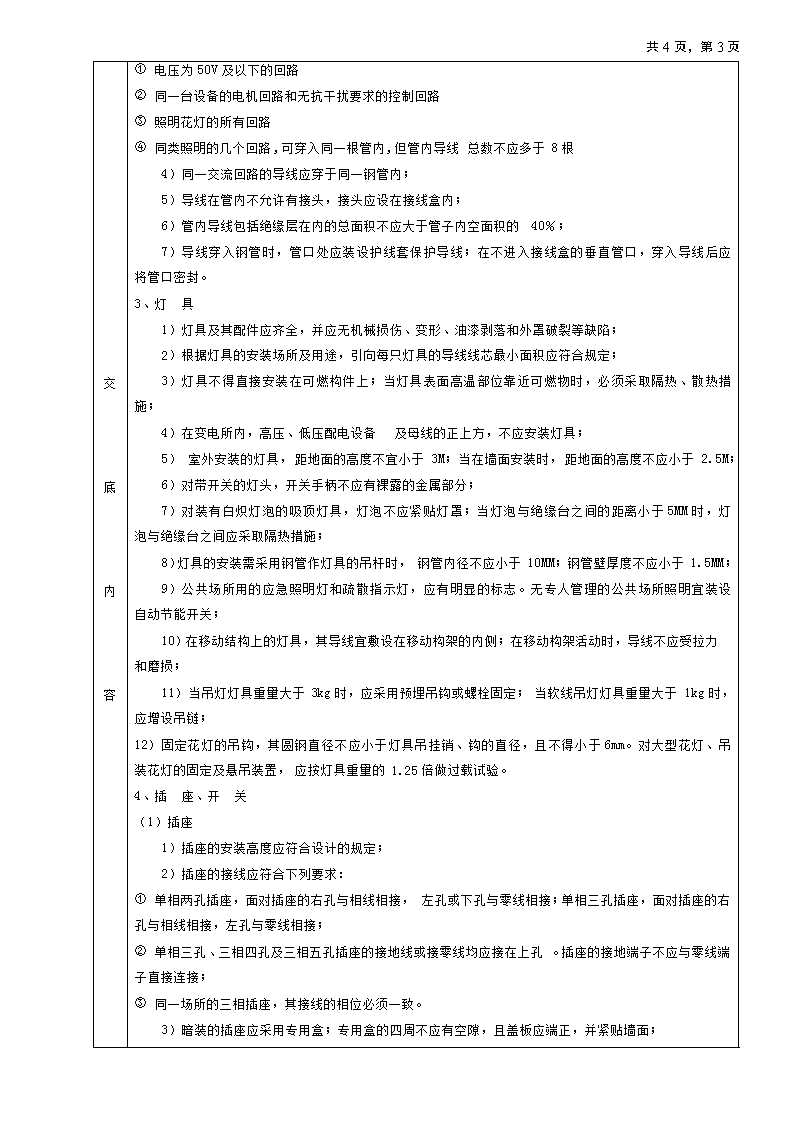

'共4页，第4页水电安装工程分项工程质量技术交底GD2301003施工单位南京金陵建筑装饰有限责任公司工程名称合肥市烟草专卖局综合用房内装饰工程分部工程交底部位日期年月日交底内容1.配管（1）、一般规定1）敷设在多尘或潮湿场所的电线保护管，管口及各连接处均应密封；2）管路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。3）进入落地式配电箱的电线保护管，排列应整齐，管口应高出配电箱基础面50-80mm。4）电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。5）电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径10%。6）电线保护管的弯曲半径应符合下列规定：①当线路明配时，弯曲半径不宜小于管外径6倍；当两个接线盒间只有一个其弯曲半径不小于管外径的4倍；②当线路暗配时，弯曲半径不宜小于管外径6倍；当埋设于地下或混凝土内时，其弯曲半径不小于管外径的10倍；（2）．钢管敷设1）、钢管的内壁、外壁均作防腐处理。当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。设计有特殊要求时，应按设计规定进行防腐处理。2）、钢管不应有折边和裂缝，管内应无铁屑及毛刺，切断口应平整，管口应光滑。3）、钢管的连接应符合下列要求：①采用螺纹连接时，管端螺纹长度不小于管接头长度的1／2；连接后，其螺纹宜外露2－3扣。螺纹表面应光滑．无缺损。②用套管连接时，套管长度宜为管外径的1.5-3倍，管与管的对口处应位于套管的中心。套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧；在振动的场所，紧定螺钉应有防松动措施。③镀锌钢管和薄壁钢管应采用螺纹连接或套管紧定螺钉连接，不应采用熔焊连接。④钢管连接处的管内表面应平整，光滑。（3）、金属软管敷设1）、钢管与电气设备、器具间的电线保护管宜采用金属软管；金属软管的长度不宜大于2m。 共4页，第4页交底内容2）、金属软管应敷设在不易受机械损伤的干燥场所，且不应直埋于地下或混凝土中。当在潮湿等特殊场所使用金属软管时，应采用带有非金属护套且附配套连接器件的防液型金属软管，其护套应经过阻燃处理。3）金属软管不应退绞、松散，中间不应有接头；与设备、器具连接时，应采用专用接头，连接处应密封可靠；防液型金属软管的连接处应密封良好。4）金属管的安装应符合下列要求：①弯曲半径不应小于软管外径的6倍；②固定点间距不应大于1m，管卡与终端、弯头中点的距离宜为300mm；③与灯具或类似器具连接的金属软管，其末端的固定管卡，宜安装在自灯具、器具边缘起沿软管长度的1m处。2、配线（1）、一般规定1）配线所采用的导线型号、规格应符合设计规定；2）导线的连接应符合下列要求：①当设计无特殊规定时，导线的芯线应采用焊接线、压板压接或套管连接；②导线与设备、器具的连接符合下列要求：ⅰ）截面为10mm2及以下的多股式单股铜芯线可直接与设备、器具的端子连接；ⅱ）截面为2.5mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接；ⅲ）截面大于2.5mm2的多股铜芯线的终端，除设备自逞插接式端子外，应焊接或压接端子后再与设备、器具的端子连接；③熔焊连接的焊缝，不应有凹陷、夹渣、断股、裂缝及根部未焊合的缺陷；焊缝的外形尺寸应符合焊接工艺评定文件的规定，焊接后应清除残余焊药和焊渣。④锡焊连接的焊缝应饱满，表面光滑；涅剂应无腐蚀性，3）压板或其他专用夹具,应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置应齐全；4）套管连接器和压模等应与导线线芯规格相匹配；压接时,压接深度、压口数量和压接长度应符合产品技术文件的有关规定；5）剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密；6）在配线的分支线连接处，干线不应受到支线的横向拉力；7）配线工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行国家标准《电气装置安装工程电气设备交接试验标准》的有关规定，并应作好记录；8）配线工程施工后，保护地线（PE线）连接应可靠。对带有漏电保护装置的线中应作模拟动作试验，并应作好记录。（2）、管内穿线1）对穿管敷设的绝缘导线，其额定电压不应低于500V；2）管内穿线宜在建筑物抹灰、粉刷及地面工程结束后进行;穿线前,应将电线保护管内的积水及杂物清除干净;3）不同回路、不同电压等级和交流与直流的导线,不得穿在同一根管内,但下列几种或设计有特殊规定的除外: 共4页，第4页交底内容①电压为50V及以下的回路②同一台设备的电机回路和无抗干扰要求的控制回路③照明花灯的所有回路④同类照明的几个回路,可穿入同一根管内,但管内导线总数不应多于8根4）同一交流回路的导线应穿于同一钢管内；5）导线在管内不允许有接头，接头应设在接线盒内；6）管内导线包括绝缘层在内的总面积不应大于管子内空面积的40％；7）导线穿入钢管时，管口处应装设护线套保护导线；在不进入接线盒的垂直管口，穿入导线后应将管口密封。3、灯具1）灯具及其配件应齐全，并应无机械损伤、变形、油漆剥落和外罩破裂等缺陷；2）根据灯具的安装场所及用途，引向每只灯具的导线线芯最小面积应符合规定；3）灯具不得直接安装在可燃构件上；当灯具表面高温部位靠近可燃物时，必须采取隔热、散热措施；4）在变电所内，高压、低压配电设备及母线的正上方，不应安装灯具；5）室外安装的灯具，距地面的高度不宜小于3M；当在墙面安装时，距地面的高度不应小于2.5M；6）对带开关的灯头，开关手柄不应有裸露的金属部分；7）对装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩；当灯泡与绝缘台之间的距离小于5MM时，灯泡与绝缘台之间应采取隔热措施；8）灯具的安装需采用钢管作灯具的吊杆时，钢管内径不应小于10MM；钢管壁厚度不应小于1.5MM；9）公共场所用的应急照明灯和疏散指示灯，应有明显的标志。无专人管理的公共场所照明宜装设自动节能开关；10）在移动结构上的灯具，其导线宜敷设在移动构架的内侧；在移动构架活动时，导线不应受拉力和磨损；11）当吊灯灯具重量大于3kg时，应采用预埋吊钩或螺栓固定；当软线吊灯灯具重量大于1kg时，应增设吊链；12）固定花灯的吊钩，其圆钢直径不应小于灯具吊挂销、钩的直径，且不得小于6mm。对大型花灯、吊装花灯的固定及悬吊装置，应按灯具重量的1.25倍做过载试验。4、插座、开关（1）插座1）插座的安装高度应符合设计的规定；2）插座的接线应符合下列要求：①单相两孔插座，面对插座的右孔与相线相接，左孔或下孔与零线相接；单相三孔插座，面对插座的右孔与相线相接，左孔与零线相接；②单相三孔、三相四孔及三相五孔插座的接地线或接零线均应接在上孔。插座的接地端子不应与零线端子直接连接；③同一场所的三相插座，其接线的相位必须一致。3）暗装的插座应采用专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面； 共4页，第4页4）在潮湿场所，应采用密封良好防水防溅插座；（2）开关1）安装在同一建筑物、构筑物内的开关，宜采用同一类的产品，开关的通断位置应一致，且操作灵活、接触可靠；2）开关安装的位置应便于操作，开关边缘距门框的距离宜为0.15-0.23m；开关距地面高度宜为1.3m；3）并列安装的相同型号开关距地面高度一致，高度不应大于1mm；同一室内安装的开关高度不应大于5mm；4）相线应经开关控制；暗装的开关应采用专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。专业技术负责人：交底人：接受人：'
