螺旋钻孔灌注桩工程技术交底

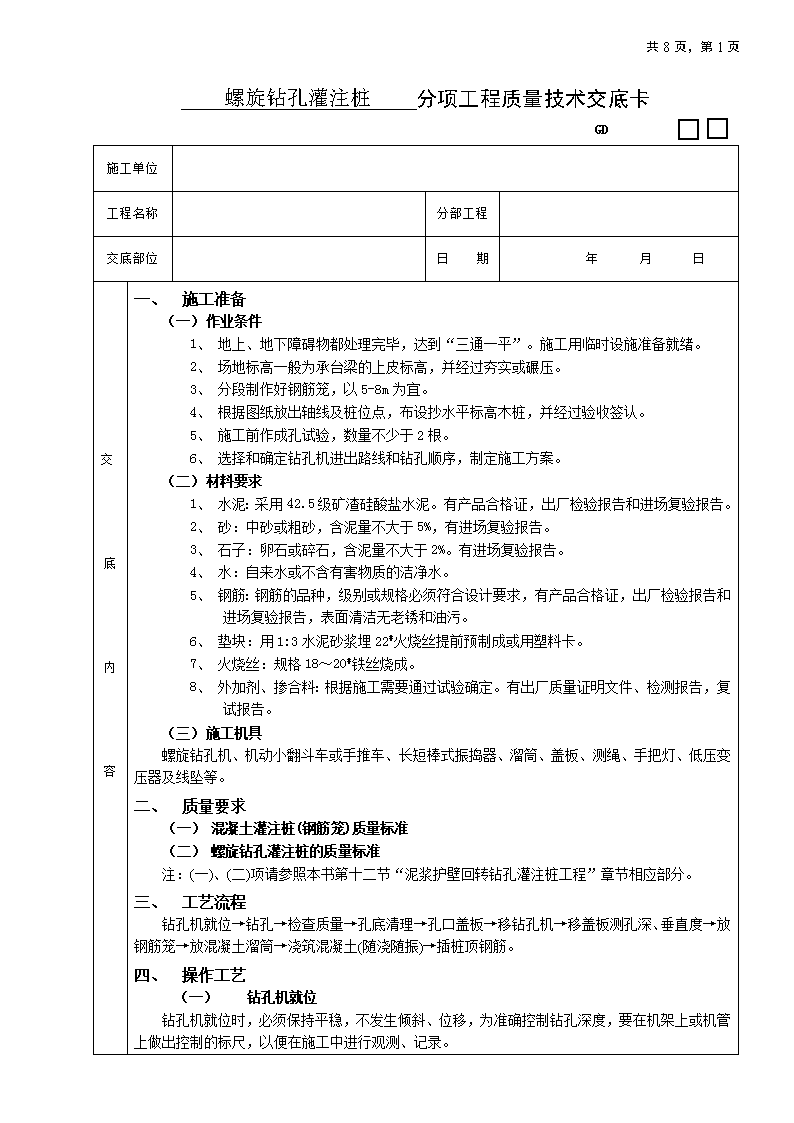

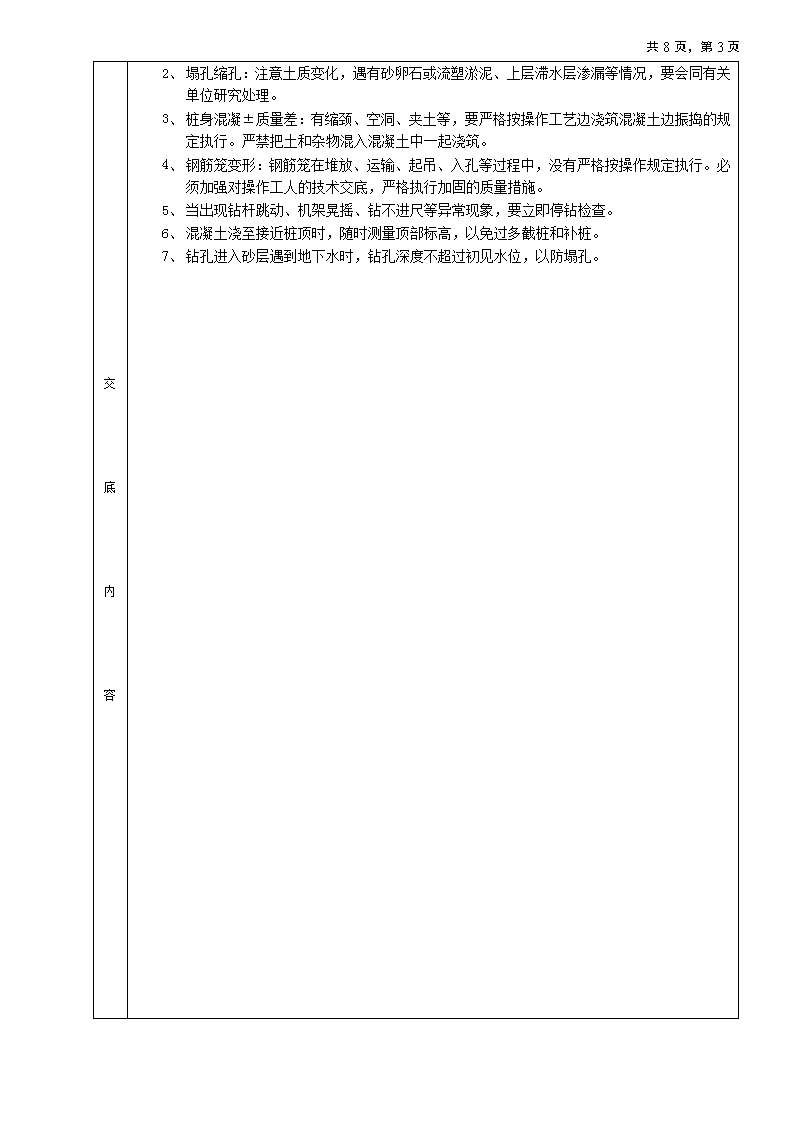

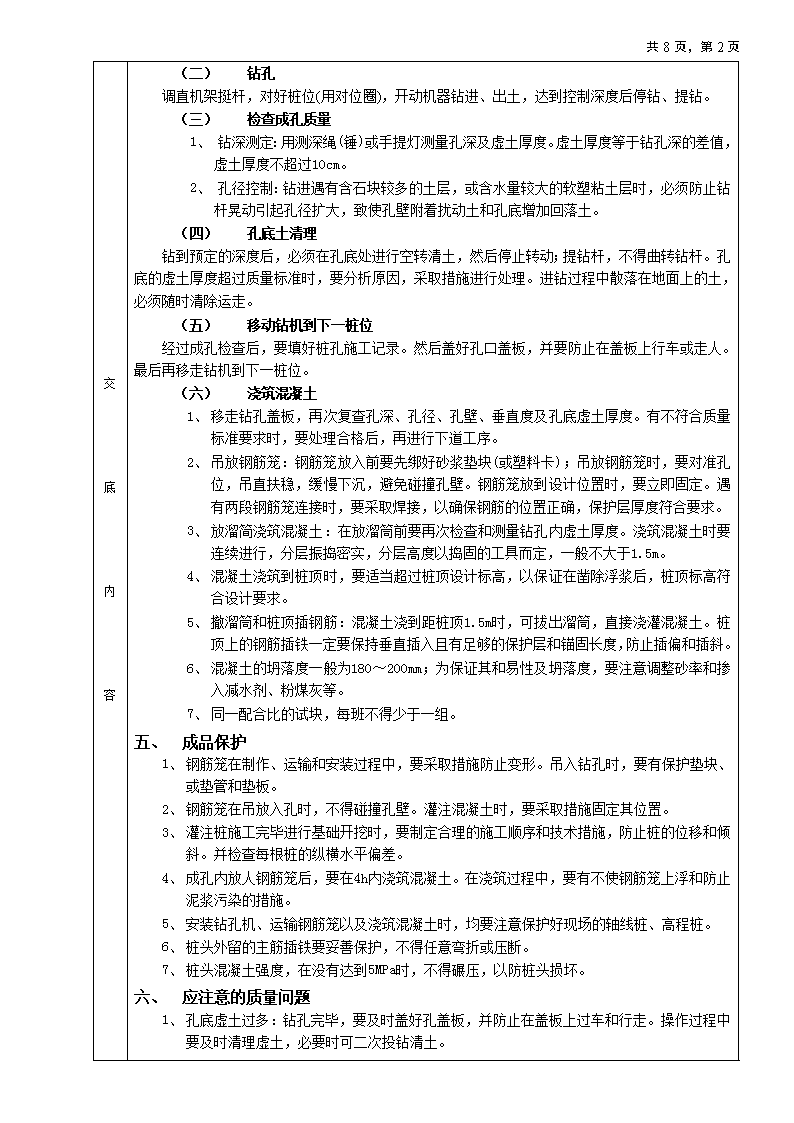

'共8页，第8页螺旋钻孔灌注桩分项工程质量技术交底卡GD施工单位工程名称分部工程交底部位日期年月日交底内容一、施工准备（一）作业条件1、地上、地下障碍物都处理完毕，达到“三通一平”。施工用临时设施准备就绪。2、场地标高一般为承台梁的上皮标高，并经过夯实或碾压。3、分段制作好钢筋笼，以5-8m为宜。4、根据图纸放出轴线及桩位点，布设抄水平标高木桩，并经过验收签认。5、施工前作成孔试验，数量不少于2根。6、选择和确定钻孔机进出路线和钻孔顺序，制定施工方案。（二）材料要求1、水泥：采用42.5级矿渣硅酸盐水泥。有产品合格证，出厂检验报告和进场复验报告。2、砂：中砂或粗砂，含泥量不大于5%，有进场复验报告。3、石子：卵石或碎石，含泥量不大于2%。有进场复验报告。4、水：自来水或不含有害物质的洁净水。5、钢筋：钢筋的品种，级别或规格必须符合设计要求，有产品合格证，出厂检验报告和进场复验报告，表面清洁无老锈和油污。6、垫块：用1:3水泥砂浆埋22#火烧丝提前预制成或用塑料卡。7、火烧丝：规格18～20#铁丝烧成。8、外加剂、掺合料：根据施工需要通过试验确定。有出厂质量证明文件、检测报告，复试报告。（三）施工机具螺旋钻孔机、机动小翻斗车或手推车、长短棒式振捣器、溜筒、盖板、测绳、手把灯、低压变压器及线坠等。二、质量要求（一）混凝土灌注桩(钢筋笼)质量标准（二）螺旋钻孔灌注桩的质量标准注：(一)、(二)项请参照本书第十二节“泥浆护壁回转钻孔灌注桩工程”章节相应部分。三、工艺流程钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机→移盖板测孔深、垂直度→放钢筋笼→放混凝土溜筒→浇筑混凝土(随浇随振)→插桩顶钢筋。四、操作工艺（一）钻孔机就位钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，要在机架上或机管上做出控制的标尺，以便在施工中进行观测、记录。 共8页，第8页交底内容（一）钻孔调直机架挺杆，对好桩位(用对位圈)，开动机器钻进、出土，达到控制深度后停钻、提钻。（二）检查成孔质量1、钻深测定：用测深绳(锤)或手提灯测量孔深及虚土厚度。虚土厚度等于钻孔深的差值，虚土厚度不超过10cm。2、孔径控制：钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。（三）孔底土清理钻到预定的深度后，必须在孔底处进行空转清土，然后停止转动；提钻杆，不得曲转钻杆。孔底的虚土厚度超过质量标准时，要分析原因，采取措施进行处理。进钻过程中散落在地面上的土，必须随时清除运走。（四）移动钻机到下一桩位经过成孔检查后，要填好桩孔施工记录。然后盖好孔口盖板，并要防止在盖板上行车或走人。最后再移走钻机到下一桩位。（五）浇筑混凝土1、移走钻孔盖板，再次复查孔深、孔径、孔壁、垂直度及孔底虚土厚度。有不符合质量标准要求时，要处理合格后，再进行下道工序。2、吊放钢筋笼：钢筋笼放入前要先绑好砂浆垫块(或塑料卡)；吊放钢筋笼时，要对准孔位，吊直扶稳，缓慢下沉，避免碰撞孔壁。钢筋笼放到设计位置时，要立即固定。遇有两段钢筋笼连接时，要采取焊接，以确保钢筋的位置正确，保护层厚度符合要求。3、放溜简浇筑混凝土：在放溜筒前要再次检查和测量钻孔内虚土厚度。浇筑混凝土时要连续进行，分层振捣密实，分层高度以捣固的工具而定，一般不大于1.5m。4、混凝土浇筑到桩顶时，要适当超过桩顶设计标高，以保证在凿除浮浆后，桩顶标高符合设计要求。5、撤溜筒和桩顶插钢筋：混凝土浇到距桩顶1.5m时，可拔出溜筒，直接浇灌混凝土。桩顶上的钢筋插铁一定要保持垂直插入且有足够的保护层和锚固长度，防止插偏和插斜。6、混凝土的坍落度一般为180～200mm；为保证其和易性及坍落度，要注意调整砂率和掺入减水剂、粉煤灰等。7、同一配合比的试块，每班不得少于一组。二、成品保护1、钢筋笼在制作、运输和安装过程中，要采取措施防止变形。吊入钻孔时，要有保护垫块、或垫管和垫板。2、钢筋笼在吊放入孔时，不得碰撞孔壁。灌注混凝土时，要采取措施固定其位置。3、灌注桩施工完毕进行基础开挖时，要制定合理的施工顺序和技术措施，防止桩的位移和倾斜。并检查每根桩的纵横水平偏差。4、成孔内放人钢筋笼后，要在4h内浇筑混凝土。在浇筑过程中，要有不使钢筋笼上浮和防止泥浆污染的措施。5、安装钻孔机、运输钢筋笼以及浇筑混凝土时，均要注意保护好现场的轴线桩、高程桩。6、桩头外留的主筋插铁要妥善保护，不得任意弯折或压断。7、桩头混凝土强度，在没有达到5MPa时，不得碾压，以防桩头损坏。三、应注意的质量问题1、孔底虚土过多：钻孔完毕，要及时盖好孔盖板，并防止在盖板上过车和行走。操作过程中要及时清理虚土，必要时可二次投钻清土。 共8页，第8页交底内容1、塌孔缩孔：注意土质变化，遇有砂卵石或流塑淤泥、上层滞水层渗漏等情况，要会同有关单位研究处理。2、桩身混凝±质量差：有缩颈、空洞、夹土等，要严格按操作工艺边浇筑混凝土边振捣的规定执行。严禁把土和杂物混入混凝土中一起浇筑。3、钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，没有严格按操作规定执行。必须加强对操作工人的技术交底，严格执行加固的质量措施。4、当出现钻杆跳动、机架晃摇、钻不进尺等异常现象，要立即停钻检查。5、混凝土浇至接近桩顶时，随时测量顶部标高，以免过多截桩和补桩。6、钻孔进入砂层遇到地下水时，钻孔深度不超过初见水位，以防塌孔。 共8页，第8页专业技术负责人：交底人：接受人：全现浇剪力墙结构钢筋绑扎工程分项工程质量技术交底卡GD施工单位工程名称分部工程交底部位日期年月日交底内容一、施工准备(一)作业条件1、据设计图纸要求的规格尺寸，选择适当的进料长度，以免浪费，并把钢筋加工成型或点焊网片。2、钢筋表面的铁锈在绑扎前清除干净;网片几何尺寸、规格及焊接质量检验合格后方可使用。3、弹好墙身、洞口线，并将施工缝处的松散混凝土剔凿干净。4、电渣压力焊工人应经内部培训，并在班前焊试件，试验合格，才能上岗操作。5、预制带火烧丝的水泥砂浆块或购置塑料卡作保护层。6、熟悉图纸，作好技术交底。(二)材质要求钢筋具有出厂质量证明书并经复试检验合格。(三)施工机具钢筋钩子、撬棍、网筋板子、绑扎架、钢丝刷子、钢筋运输车、石笔、墨斗、尺子等。二、质量要求具体要求请参照本书“箱型基础工程”章节中“钢筋工程”相应部分。三、工艺流程修理伸出筋→焊接、绑扎节点竖向钢筋→绑扎墙体钢筋→网片定位→修整四、操作工艺(一)修理预留伸出筋根据所弹墙线，调整下层墙体伸出的搭接筋，使其位置正确。若下层墙体伸出钢筋位置偏差较大，应征求设计人员处理意见。一般按1:6调整，与钢筋网片搭接好。(二)焊接、绑扎节点竖向钢筋对暗柱、门窗洞口等边缘构件处的竖向受力筋宜采用焊接或机械连接，对三、四级抗震等级，当D≤22mm时，可采用非焊接的搭接接头。从经济和操作方便考虑，优先使用电渣压力焊。洞口周围加强钢筋的锚固长度应符合《建筑物抗震构造详图》(03G329—l)的要求。(三)墙体钢筋的绑扎1、现场钢筋的绑扎：先立2～4根竖筋，并画好横筋分挡标志，然后于下部及齐胸处绑两根横筋固农好位置，并在横筋上画好分档标志，然后绑其余竖筋，最后绑其余横筋。钢筋绑扎完毕后，各种操作人员不准任意蹬踏钢筋。2、网片绑扎：网片立起后用木方临时支撑，然后逐根绑扎根部搭接，在钢筋搭接部分的中心和两端共绑三扣。(四)钢筋网片的定位与连接现浇剪力墙设计一般为双层钢筋，在两层钢筋之间要绑扎拉接筋和支撑筋，以保证钢筋的正确位置。拉接筋加6～φ10mm钢筋，绑扎时纵横间距不大于600mm。绑扎在纵横向钢筋的交叉点上，勾住外边筋。支撑筋采用φl2钢筋，间距1000m左右， 共8页，第8页交底内容两端刷防锈漆。另有一种梯形支撑筋，用两根竖筋(与墙体竖筋同直径同高度)与拉筋焊接成形，绑在墙体网片之间起到撑、拉作用，间距1200mm。在横筋上绑扎砂浆垫块或塑料卡，来保证保护层的厚度。其间距不大于1000mm，也可以采用“梯子筋”来开成混凝土保护层。(一)修整大模板合模以后，对伸出的墙体钢筋进行修整，用水平向梯形架固定，以保证浇筑混凝土时钢筋的准确位置。浇注混凝土时指定专人看管钢筋。二、应注意的质量问题1、当剪力墙端部未设计暗柱时，端部应配置U形钢筋与水平分布筋搭接，搭接长度为纵向钢筋的锚固长度。2、预埋件要用火烧丝绑扎牢固，或点焊在箍筋上。3、保证预埋电线管的位置，电线管与钢筋冲突时，将竖直钢筋沿墙面左右弯曲，横向钢筋上下弯曲，严禁任意切断钢筋。对于较大的洞口应在绑扎时预留。4、节点部位需特别注意，锚固长度和加强筋应符合设计要求，若设计无要求时参照下列图2-10～图2-14执行。 共8页，第8页交底内容 共8页，第8页交底内容 共8页，第8页专业技术负责人：交底人：接受人：'
