外墙保温板技术交底

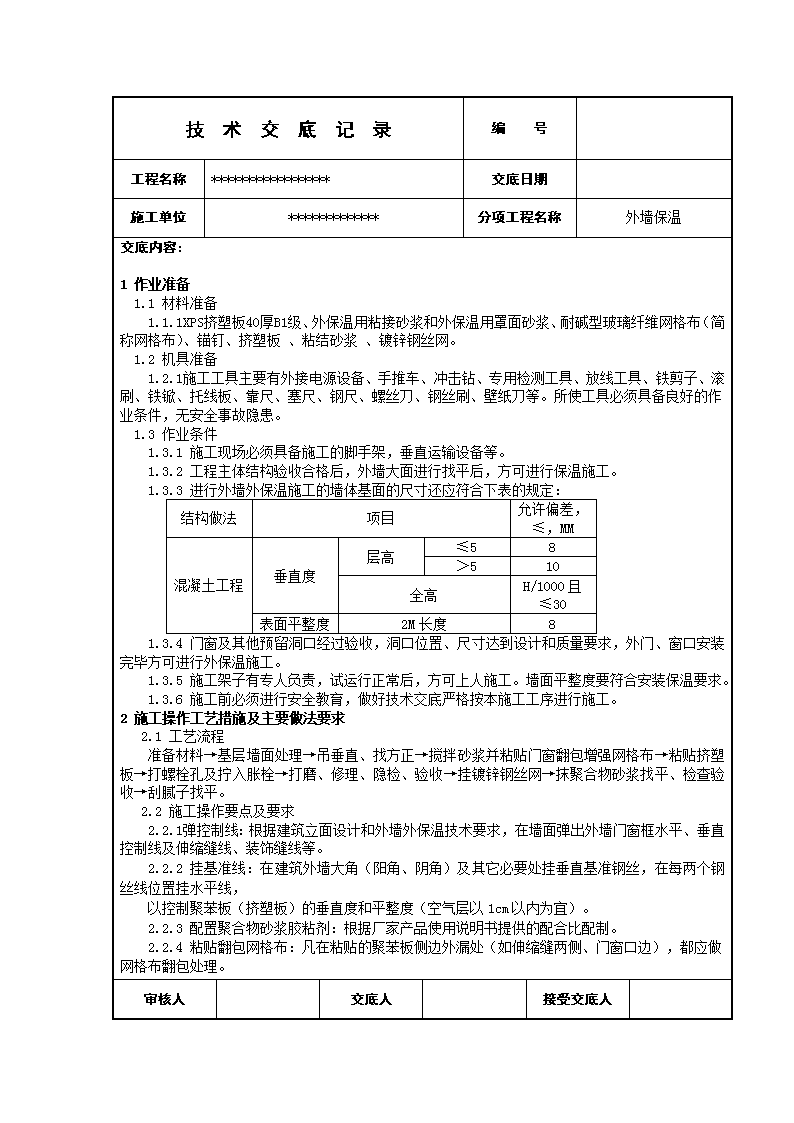

'技术交底记录编号工程名称*****************交底日期施工单位*************分项工程名称外墙保温交底内容：1作业准备1.1材料准备1.1.1XPS挤塑板40厚B1级、外保温用粘接砂浆和外保温用罩面砂浆、耐碱型玻璃纤维网格布（简称网格布）、锚钉、挤塑板、粘结砂浆、镀锌钢丝网。1.2机具准备1.2.1施工工具主要有外接电源设备、手推车、冲击钻、专用检测工具、放线工具、铁剪子、滚刷、铁锨、托线板、靠尺、塞尺、钢尺、螺丝刀、钢丝刷、壁纸刀等。所使工具必须具备良好的作业条件，无安全事故隐患。1.3作业条件1.3.1施工现场必须具备施工的脚手架，垂直运输设备等。1.3.2工程主体结构验收合格后，外墙大面进行找平后，方可进行保温施工。1.3.3进行外墙外保温施工的墙体基面的尺寸还应符合下表的规定：结构做法项目允许偏差，≤，MM混凝土工程垂直度层高≤58＞510全高H/1000且≤30表面平整度2M长度81.3.4门窗及其他预留洞口经过验收，洞口位置、尺寸达到设计和质量要求，外门、窗口安装完毕方可进行外保温施工。1.3.5施工架子有专人负责，试运行正常后，方可上人施工。墙面平整度要符合安装保温要求。1.3.6施工前必须进行安全教育，做好技术交底严格按本施工工序进行施工。2施工操作工艺措施及主要做法要求2.1工艺流程准备材料→基层墙面处理→吊垂直、找方正→搅拌砂浆并粘贴门窗翻包增强网格布→粘贴挤塑板→打螺栓孔及拧入胀栓→打磨、修理、隐检、验收→挂镀锌钢丝网→抹聚合物砂浆找平、检查验收→刮腻子找平。2.2施工操作要点及要求2.2.1弹控制线：根据建筑立面设计和外墙外保温技术要求，在墙面弹出外墙门窗框水平、垂直控制线及伸缩缝线、装饰缝线等。2.2.2挂基准线：在建筑外墙大角（阳角、阴角）及其它必要处挂垂直基准钢丝，在每两个钢丝线位置挂水平线，以控制聚苯板（挤塑板）的垂直度和平整度（空气层以1cm以内为宜）。2.2.3配置聚合物砂浆胶粘剂：根据厂家产品使用说明书提供的配合比配制。2.2.4粘贴翻包网格布：凡在粘贴的聚苯板侧边外漏处（如伸缩缝两侧、门窗口边），都应做网格布翻包处理。审核人交底人接受交底人 技术交底记录编号工程名称*************交底日期施工单位**************分项工程名称外墙保温交底内容：2.2.5配制聚合物砂浆胶粘剂：根据生产厂家使用说明书提供的配合比配制，专人负责，严格计量，手持式电动搅拌机搅拌，确保搅拌均匀。拌好的胶粘剂在静停10分钟后还需经二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快。一次配制量应在2H内用完。2.2.6粘贴聚苯板：在粘贴聚苯板前先用界面剂将板面涂刷均匀，然后再进行大面积板的粘贴。在粘贴采用粘结方式固定聚苯板，其粘结方式有点框法和条粘法，本工程选用点框法进行粘贴聚苯板，粘结应保证粘结面积不小于40℅。排版时按水平顺序排列，上下错缝粘结，阴阳角处应做错槎处理。粘板应用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的胶剂，使板与板之间无“碰头灰”。板缝拼严，缝宽超出2mm时用相应厚度的挤塑片填塞。拼缝高差不大于1.5mm，否则应用砂纸或专用打磨机具打磨平整。聚苯板粘结饼布置及排列布置示意图2.2.7挂镀锌钢丝网：（1）底层保温板施工完，经过验收合格后，方可进行镀锌钢丝网挂设，镀锌钢丝网挂设前先用界面剂将板面涂刷均匀。（2）镀锌钢丝网采用锚固钉进行固定，锚固钉按照梅花状排布，每平米不少于四个。（3）在门窗洞口用网格布粘贴，沿45°方向横贴一道300㎜×400㎜加强网，见附图2，下窗台部位应抹面砂浆进行找坡。（4）飘窗保温做法见附图3.（5）阴阳角处用网格布粘贴，粘贴时要压槎搭接，宽度不小于200㎜，见附图4。网格布粘贴要平整、无褶皱，砂浆饱满度达到100%，同时要抹平、抹直，保证阴阳角处的方正和垂直度。注意先从阴阳角处粘贴，然后再进行大面积钢丝网的挂设。2.2.8抹面层抹面砂浆：1、钢丝网挂设完毕后，经验收合格，开始进行抹面砂浆的施工。抹面砂浆必须把钢丝网覆盖，并保证建筑物的垂直度不超过规范要求。2、抹面砂浆在门窗洞口处10mm,进行找坡。审核人交底人接受交底人 技术交底记录编号工程名称****************交底日期施工单位***************分项工程名称外墙保温交底内容：3质量要求3.1聚苯板安装的允许偏差，应符合表3.1的规定。项次项目允许偏差检查方法1表面平整3用2m靠尺，楔形塞尺检查2立面垂直3用2m托线板检查3阴、阳角垂直3用2m托线板检查4阳角方正3用200mm方尺检查5伸缩缝(装饰线)平直1.5拉5m线和直尺检查3.2保温墙面层的允许偏差，应符合表3.2的要求。保温墙面层的允许偏差表3.2项次项目允许偏差mm检查方法1表面平整4用2m靠尺，楔形塞尺检查2立面垂直4用2m托线板检查3阴、阳角垂直4用2m托线板检查4阳角方正4用200mm方尺检查5伸缩缝(装饰线)平直3拉5m线和直尺检查4成品保护措施1、施工中个专业工种应紧急配合，合理安排工序，严禁颠倒工序作业。2、对抹完抹面砂浆的保温墙体，不得随意开洞，如确实需要，应在抹面砂浆强度达到设计强度后方可进行，安装物件后周围应恢复原状。3、应防止重物撞击墙面。5材料节约措施1、不断提高专业操作技能，严格按照施工程序进行操作，坚持每道工序的检验，避免返工事故的发生。2、坚持执行限额领料制度，对进场的材料严格点验，加强保卫，防止丢失。6安全及文明施工措施1．进入施工现场应戴好安全帽、高空作业要系安全带、穿防滑鞋。审核人交底人接受交底人 技术交底记录编号工程名称**********交底日期施工单位*******分项工程名称外墙保温交底内容：2、在施工之前先检查脚手架的牢固性，若有晃动严重地方及时进行调整，调整后在进行施工。3、施工人员禁止酒后上岗。4、电气设备使用前进行彻底检查，有故障及破皮、漏电的电源线禁止使用。施工用电有专人操作，电气设备绝缘良好，接地和触电保护器符合《施工用电安全技术措施》要求，安装维修或拆除临时用电工程，必须由电工完成。5、遇有大雨、大雾或五级阵风及其以上，必须立即停止作业。6、完工后将材料堆码整齐，工作现场清理干净，电器设备及工具回收入库。7、加强成品保护工作，不踩已安装好的成品以防损坏。8、搞好工种间的配合，做到文明施工、文明生产。附图：1）门窗洞口网格布粘贴示意图2）飘窗保温板做法审核人交底人接受交底人 技术交底记录表C2-1编号工程名称***************交底日期施工单位************分项工程名称外墙保温交底内容：3）阴阳角处细部做法阳角处理方法阴角处理方法审核人交底人接受交底人'
