反循环钻孔灌注桩技术交底

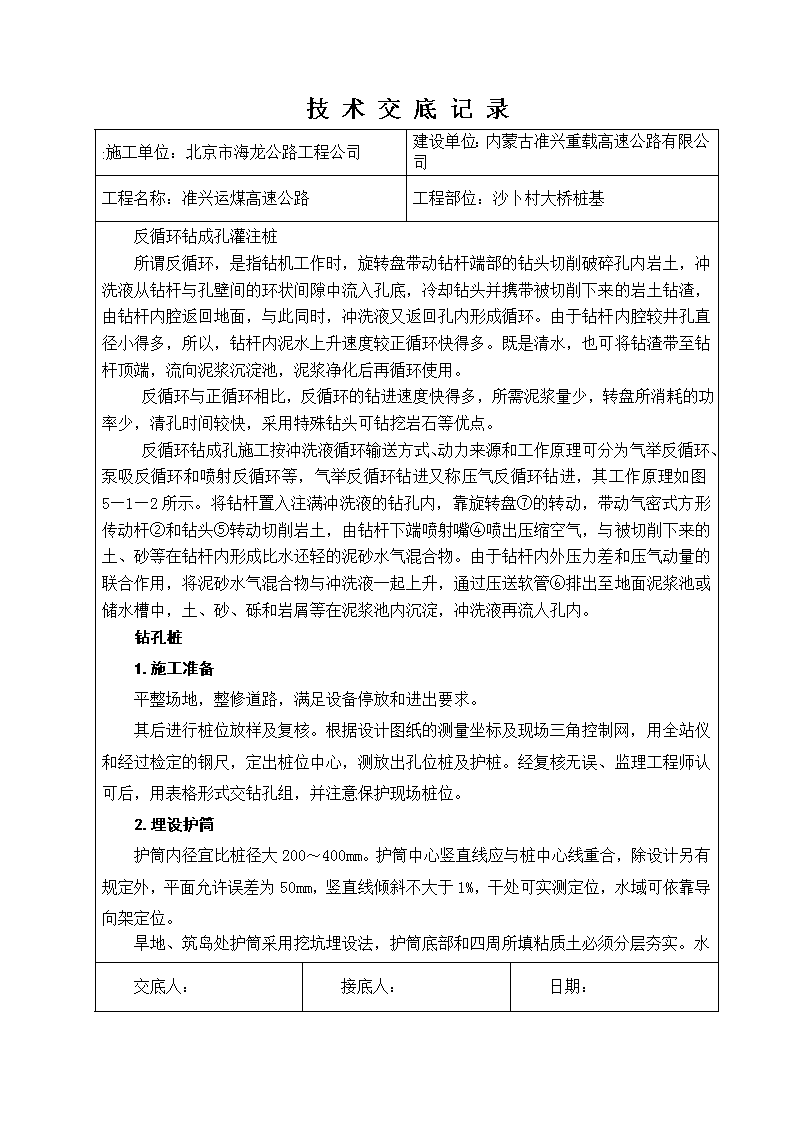

'内蒙古准兴重载高速公路A27A28标项目经理部北京市海龙公路工程公司内蒙古准兴重载高速公路A27A28标项目经理部2012年3月 技术交底记录:施工单位：北京市海龙公路工程公司建设单位：内蒙古准兴重载高速公路有限公司工程名称：准兴运煤高速公路工程部位：沙卜村大桥桩基反循环钻成孔灌注桩　所谓反循环，是指钻机工作时，旋转盘带动钻杆端部的钻头切削破碎孔内岩土，冲洗液从钻杆与孔壁间的环状间隙中流入孔底，冷却钻头并携带被切削下来的岩土钻渣，由钻杆内腔返回地面，与此同时，冲洗液又返回孔内形成循环。由于钻杆内腔较井孔直径小得多，所以，钻杆内泥水上升速度较正循环快得多。既是清水，也可将钻渣带至钻杆顶端，流向泥浆沉淀池，泥浆净化后再循环使用。　　反循环与正循环相比，反循环的钻进速度快得多，所需泥浆量少，转盘所消耗的功率少，清孔时间较快，采用特殊钻头可钻挖岩石等优点。　　反循环钻成孔施工按冲洗液循环输送方式、动力来源和工作原理可分为气举反循环、泵吸反循环和喷射反循环等，气举反循环钻进又称压气反循环钻进，其工作原理如图5—1—2所示。将钻杆置入注满冲洗液的钻孔内，靠旋转盘⑦的转动，带动气密式方形传动杆②和钻头⑤转动切削岩土，由钻杆下端喷射嘴④喷出压缩空气，与被切削下来的土、砂等在钻杆内形成比水还轻的泥砂水气混合物。由于钻杆内外压力差和压气动量的联合作用，将泥砂水气混合物与冲洗液一起上升，通过压送软管⑥排出至地面泥浆池或储水槽中，土、砂、砾和岩屑等在泥浆池内沉淀，冲洗液再流人孔内。钻孔桩1.施工准备平整场地，整修道路，满足设备停放和进出要求。其后进行桩位放样及复核。根据设计图纸的测量坐标及现场三角控制网，用全站仪和经过检定的钢尺，定出桩位中心，测放出孔位桩及护桩。经复核无误、监理工程师认可后，用表格形式交钻孔组，并注意保护现场桩位。2.埋设护筒护筒内径宜比桩径大200～400mm。护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm，竖直线倾斜不大于1%，干处可实测定位，水域可依靠导向架定位。旱地、筑岛处护筒采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实。水交底人：接底人：日期： 技术交底记录:施工单位：北京市海龙公路工程公司建设单位：内蒙古准兴重载高速公路有限公司工程名称：准兴运煤高速公路工程部位：沙卜村大桥桩基域护筒设置，应严格注意平面位置，竖向倾斜和两节护筒的连接质量均需符合上述要求，沉入时可采用压重、振动锤击并辅以筒内除土的方法。护筒高度宜高出地面0.3m或水面1～2m。当钻孔内有水压时，应高于稳定后的承压水位2.0m以上。当处于潮水影响地区时，应高于施工水位1.5～2.0m，并应采用稳定护筒内水头的措施。护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度为2～4m，特殊情况应加以保证钻孔和灌注砼的顺利进行。护筒连接处要求筒内无突出物，应耐拉、压，不漏水。3.泥浆的制作泥浆池或沉淀池每墩或数墩设置一处，利用人工或机械挖坑，并于护筒口处开挖泥浆沟通至沉淀池。制浆前，先把粘土尽量打碎，使其在搅拌中容易成浆，缩短成浆时间，提高泥浆质量。制浆时，可将打碎的粘土直接投入套管内，使用冲击锥冲击制浆，待粘土已冲搅成泥浆时，即可进行钻孔。多余的泥浆用管子导入钻孔外泥浆池贮存，以便随时补充孔内泥浆。4.钻机就位钻机就位后，要将钻头的钻尖准确对准孔位中心。具体做法是在护筒的刻痕处，用小线连成十字，钻头中心对准小线十字交叉点。5.钻进时应注意的事项开孔的孔位必须准确。开孔时均应慢速钻进，待导向部位或钻头全部进入地层后，方可加速钻进。采用反循环钻孔应采用减压钻进，即钻机的主吊钩始终要承受部分钻具的重力，而孔底承受的钻压不超过钻具重力之和的80%。用全护筒法钻进时，为使钻机安装平正，压进的首节护筒必须竖直，钻孔开始后应随时检测护筒水平位置和竖直线，如发现偏移，应将护筒拔出，调整后重新压入钻进。交底人：接底人：日期： 技术交底记录:施工单位：北京市海龙公路工程公司建设单位：内蒙古准兴重载高速公路有限公司工程名称：准兴运煤高速公路工程部位：沙卜村大桥桩基在钻孔排渣，提钻头除土或因故停钻时，应保持空内具有规定的水位和要求的泥浆相对密度和粘度。处理孔内事故或因故停钻，必须将钻头提出孔外。钢筋笼安装及水下砼灌筑1.钢筋笼制作与安装钢筋笼严格按照设计图制作，采用汽车吊分节吊装，焊接牢固，应保证在吊运过程中钢筋笼不发生变形，预埋的检测管随钢筋笼一次就位，钢筋笼就位后应予以固定，避免灌注砼时，钢筋笼上浮。具体方法是：⑴钢筋笼加工采用现场加工，分节制作，按设计图纸的规定来制作相应的加强筋，然后按规定的根数布置主筋与加强筋，排列好后将主筋按规定的间距焊接在加强筋上，再按设计规定的间距焊接箍筋。⑵成孔清孔验收合格后，利用25t～30t吊车将钢筋骨架吊入桩孔内，每下完一节后用钢管或方木固位，再用吊车吊住另一节进行焊接，吊放钢筋骨架入桩孔时，下落速度要均匀，切勿撞击孔壁。⑶骨架落到设计标高后，将其校正在桩中心位置并固定。2.灌注水下砼钻孔应经成孔质量检验合格后，方可开始灌注工作。灌注水下砼是钻孔桩施工的关键工序。混凝土的配制除应符合设计要求和《桥涵施工技术规范》的规定外，从气温、水泥品种、砼标号、水灰比、坍落度、外加剂等方面控制砼的初凝时间，使每根导管的砼灌注工作，在该根导管首批灌注的混凝土初凝以前完成。砼罐车运输，泵送灌注。灌注前，对孔底沉淀层厚度须应再进行一次测定，使之满足规定要求，然后立即灌注首批砼。灌注过程中，应紧凑、连续地进行，严禁中途停工。同时注意观察管内砼下降和孔内水位升降情况，及时测量孔内砼面高度，以便及时提升或拆除导管。交底人：接底人：日期： 技术交底记录:施工单位：北京市海龙公路工程公司建设单位：内蒙古准兴重载高速公路有限公司工程名称：准兴运煤高速公路工程部位：沙卜村大桥桩基本工程水下砼导管拟采用罗口式厚壁导管，该导管采用日本加藤全套管钻配套的导管，其优点是扣接严密，装拆方便，导管管壁厚（δ＞8mm），使用安全可靠。在灌注砼时，每根桩均按规定制作砼试块，并妥善养护，强度测试后，填写试验报告表。有关砼灌注情况，各灌注时间、混凝土面的深度、导管埋深、导管拆除以及发生的异常现象等，指定专人进行记录，以便及时总结经验，指导下一根桩的施工。桩的荷载试验应按监理工程师的要求编制施工设计及工艺，经监理工程师审批后方可实施。砼浇注时，砼的温度不应低于5℃，当气温低于0℃时，灌注砼应取保温措施。具体步骤：⑴混凝土采用自动计量拌合站拌和，混凝土输送泵输送。混凝土坍落度控制在18～22cm。⑵导管吊装前先试拼，并进行水密性试验。接口连接牢固，封闭严密，同时检查拼装后的垂直情况与密封性，根据桩孔的深度，确定导管的拼装长度，吊装时导管应位于桩孔中央，并在灌筑前进行升降实验。⑶首批混凝土用剪球法泄放。在漏斗下口设置砂袋或混凝土小球（柱），当漏斗内储足首批灌筑的混凝土量后剪断砂袋或球体的铁丝，使混凝土猝然落下，迅速落在孔底并把导管裹住，保证首批初灌混凝土将导管埋深不小于1m。⑷灌筑应连续进行，一气呵成。边灌筑混凝土边提升导管和边拆除上一节导管，使混凝土经常处于流动状态，提升速度不能过快，提升后导管的埋深不小于2米。⑸灌筑到桩身上部5米以内时，可以不提升导管，待灌筑至规定标高才一次提出导管，拔管时注意提拔及反插，保证桩芯混凝土密实度。⑹为确保桩顶质量，在桩顶设计标高上加灌0.5～1.0m。交底人：接底人：日期：'
