长城杯技术交底——地下室基础底板、顶板梁模板安装技术交底

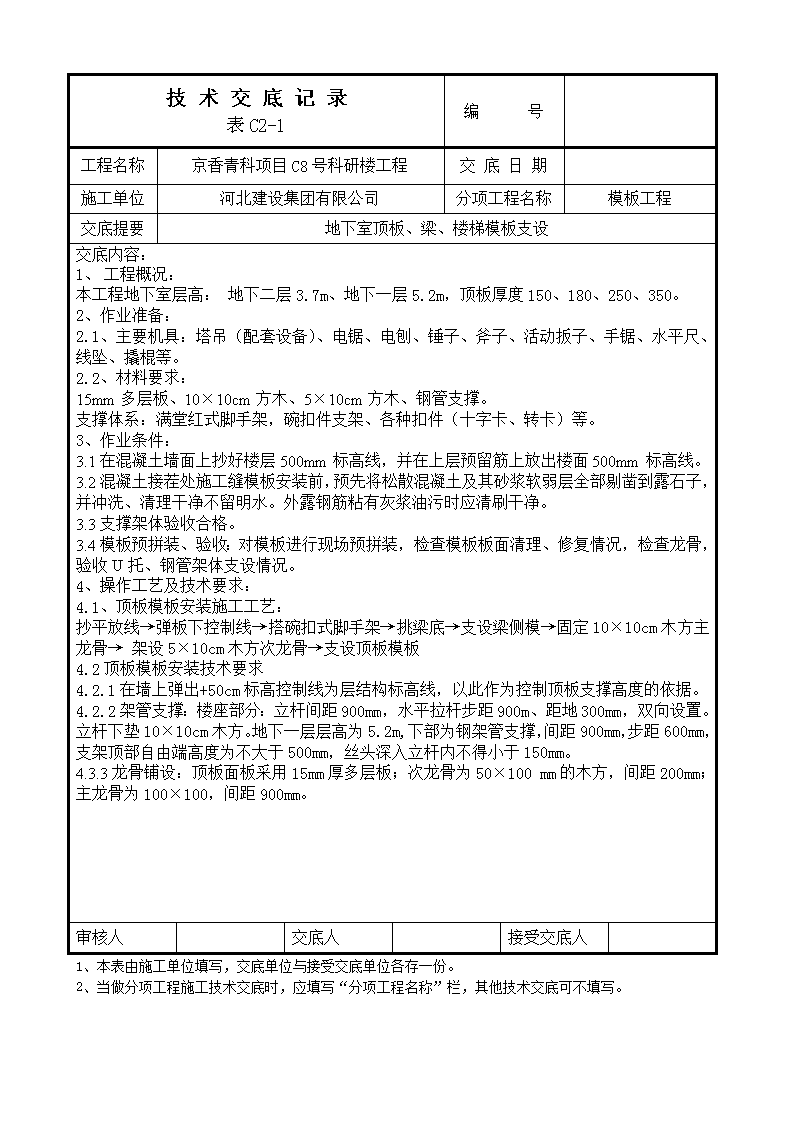

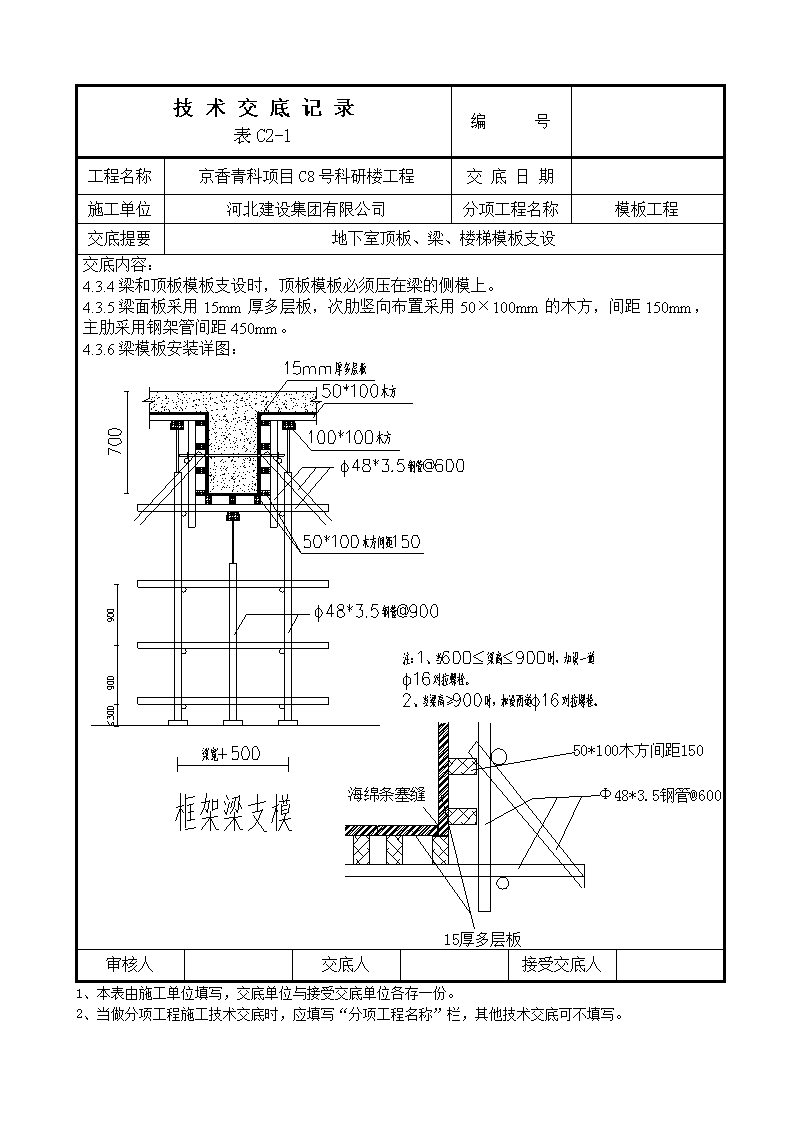

'技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：1、工程概况：本工程地下室层高：地下二层3.7m、地下一层5.2m，顶板厚度150、180、250、350。2、作业准备：2.1、主要机具：塔吊（配套设备）、电锯、电刨、锤子、斧子、活动扳子、手锯、水平尺、线坠、撬棍等。2.2、材料要求：15mm多层板、10×10cm方木、5×10cm方木、钢管支撑。支撑体系：满堂红式脚手架，碗扣件支架、各种扣件（十字卡、转卡）等。3、作业条件：3.1在混凝土墙面上抄好楼层500mm标高线，并在上层预留筋上放出楼面500mm标高线。3.2混凝土接茬处施工缝模板安装前，预先将松散混凝土及其砂浆软弱层全部剔凿到露石子，并冲洗、清理干净不留明水。外露钢筋粘有灰浆油污时应清刷干净。3.3支撑架体验收合格。3.4模板预拼装、验收：对模板进行现场预拼装，检查模板板面清理、修复情况，检查龙骨，验收U托、钢管架体支设情况。4、操作工艺及技术要求：4.1、顶板模板安装施工工艺：抄平放线→弹板下控制线→搭碗扣式脚手架→挑梁底→支设梁侧模→固定10×10cm木方主龙骨→架设5×10cm木方次龙骨→支设顶板模板4.2顶板模板安装技术要求4.2.1在墙上弹出+50cm标高控制线为层结构标高线，以此作为控制顶板支撑高度的依据。4.2.2架管支撑：楼座部分：立杆间距900mm，水平拉杆步距900m、距地300mm，双向设置。立杆下垫10×10cm木方。地下一层层高为5.2m,下部为钢架管支撑，间距900mm，步距600mm，支架顶部自由端高度为不大于500mm，丝头深入立杆内不得小于150mm。4.3.3龙骨铺设：顶板面板采用15mm厚多层板；次龙骨为50×100mm的木方，间距200mm；主龙骨为100×100，间距900mm。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：4.3.4梁和顶板模板支设时，顶板模板必须压在梁的侧模上。4.3.5梁面板采用15mm厚多层板，次肋竖向布置采用50×100mm的木方，间距150mm，主肋采用钢架管间距450mm。4.3.6梁模板安装详图：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：返梁部位模板支设示意图：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：框架柱模板下跨支设示意图：对基础底板的后浇带的模板支设，采用多层板挂钢丝网的方式，多层板在底板上下铁处锯成齿形，两侧模板用100×100木枋对顶固定并在多层板背部使用20#铅丝将多层板牢牢绑在基础底板纵筋上，以避免模板整体位移。详见下图：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：基础底板：图纸要求采用240砖胎膜，内表面为抹灰面。砌筑高度，非人防部分砌筑800mm高，人防部分砌筑1150mm高。下返梁：施工方案要求采用120砖胎膜，内表面为抹灰面。砌筑高度为垫层上标高下50mm。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：4.3.7在次龙骨上铺设多层板板，长边沿房间长跨铺钉，从梁帮一侧开始依次进行，最后对于不够整块的进行拼接。接头必须平整。4.3.8模板铺完后应按+1000mm水平线精确调整其标高，跨度大于4m要求从四周向中间起拱，起拱高度为跨度的1/1000~3/1000。4.3.9模板铺设完毕后，以＋1000mm线基准拉纵横通线及交叉水平线检查模板上皮标高及平整度.4.3.10顶板模板支设详图：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：4.3.11梁起拱：梁板模板起拱：跨度≥4m的梁、板，起拱高度为跨度的3/1000，悬挑梁、板按悬挑长度的4/1000起拱，起拱高度不大于20mm。。3.3.12顶板模板拼缝做法如下图：顶板多层板模板接缝处必须设50*100mm木方次楞多层板模板拼缝硬拼4.3.13顶板梁与墙体接茬梁模板要下跨至少5cm，利用墙体最上部的螺栓孔，穿螺栓锁紧梁绑底部。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：4.3.14墙板混凝土水平施工缝在其顶板模板上皮3-5mm处，此处板底靠墙的小龙骨至少应有两面上压刨刨平。板端粘贴的海绵条要比板面底3mm，避免浇入混凝土内。顶板后浇带须单独支设：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：4.3.15楼梯模板安装：4.3.15.1楼梯模板设计：楼梯模板采用多层板、木方，按照楼梯的宽度、高度和长度，踏步数现场配制。楼梯立杆纵横间距900mm，水平杆起步350mm，以上间距1200mm。楼梯拆模后用多层板条制护角保护梯角，具体支设方法如下图所示：50×100木方@300厚多层板100×100木方@900154.3.15.2楼梯施工缝：楼梯施工缝留置在楼梯休息平台1/3处，并留出整梁宽。施工缝模板采用12mm厚木质胶合板作为拦截砼的板面，50×100mm小木块作支撑形成支模体系。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：5．质量要求5.1主控项目：5.1.1模板安装支撑体系牢固可靠。5.1.2模板的清理不得污染接茬部位的钢筋和混凝土。5.1.3底模拆除时对混凝土的强度要求见下表:构件类型构件跨度（m）达到设计的混凝土立方体抗压强度标准值的百分率（％）梁、板、拱、壳≤8≥75梁、板>8≥100悬臂构件≥1005.2一般项目：5.2.1模板接缝不应漏浆，浇筑混凝土前，模板内的杂物应清理干净。5.2.2梁、顶板起拱高度准确、顺直，不出现弯折。5.2.3侧模拆除时应保证其表面及棱角不受损伤。5.2.4模板拆除时，不应对楼层形成冲击，拆除的模板和钢管宜分散堆放并及时清运。5.2.5主要控制允许偏差：项次项目允许偏差（mm）检查方法结构长城杯标准1轴线位移柱、墙、梁3尺量2底模上表面标高±3水准仪或拉线尺量3截面尺寸梁±34表面平整度2靠尺、塞尺5预留孔洞中心线位移5拉线、尺量尺寸+5、06插筋中心线位移5尺量外露长度+10、0审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录表C2-1编号工程名称京香青科项目C8号科研楼工程交底日期施工单位河北建设集团有限公司分项工程名称模板工程交底提要地下室顶板、梁、楼梯模板支设交底内容：6.注意事项6.1文明施工措施6.1.1模板搬运及码放时，吊装时与塔吊用安全锁连接牢固，应轻拿轻放，不准碰撞，防止模板变形。6.1.2拆除时不得用撬棍硬撬，防止损坏混凝土已成型的棱角和表面6.2安全注意事项6.2.1长度短于1.2m的材料必须装在料斗中方可吊运。6.2.2五级及五级以上大风时，应停止室外作业，雨后应先清扫施工现场，略干不滑时再进行工作。6.2.3钉子、海绵条严禁乱扔，木工每人配备一个工具盒。6.2.4拆下的废旧螺栓、螺母等不得随意丢置，应收集起来清理备用或回收。6.2.5已报废模板应集中收回处理，不得乱扔乱放。6.2.6由于工程中大量使用木材料，所以现场动火必须严格遵守现场动火管理规定。6.2.7使用手锯时，锯条必须调紧适度，下班时要放松，以防再使用时锯条暴断伤人。6.2.8木模板堆放场地及在施工现场内，不得进行明火焊接、切割作业。如必须进行焊接、切割时，应有可靠的消防措施。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。'
