QGDW-11162-2014-变电站监控系统图形界面规范

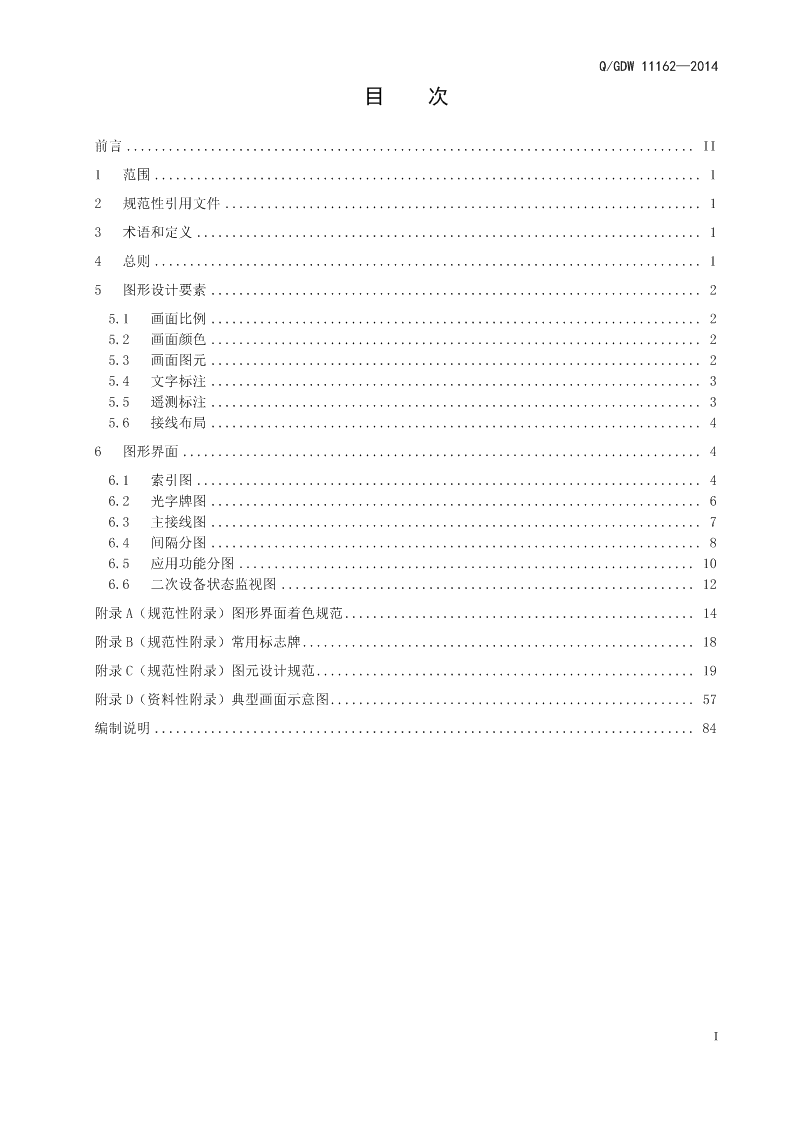

'ICS29.240Q/GDW国家电网公司企业标准Q/GDW11162—2014变电站监控系统图形界面规范Graphicinterfacespecificationforsupervisionandcontrolsystemofsubstation2014-07-20发布2014-07-20实施国家电网公司发布 Q/GDW11162—2014目次前言.................................................................................II1范围..............................................................................12规范性引用文件....................................................................13术语和定义........................................................................14总则..............................................................................15图形设计要素......................................................................25.1画面比例......................................................................25.2画面颜色......................................................................25.3画面图元......................................................................25.4文字标注......................................................................35.5遥测标注......................................................................35.6接线布局......................................................................46图形界面..........................................................................46.1索引图........................................................................46.2光字牌图......................................................................66.3主接线图......................................................................76.4间隔分图......................................................................86.5应用功能分图.................................................................106.6二次设备状态监视图...........................................................12附录A（规范性附录）图形界面着色规范..................................................14附录B（规范性附录）常用标志牌........................................................18附录C（规范性附录）图元设计规范......................................................19附录D（资料性附录）典型画面示意图....................................................57编制说明.............................................................................84I Q/GDW11162—2014前言为适应电网调控一体化运行要求，规范变电站监控系统图形界面，制定《变电站监控系统图形界面规范》。本标准对变电站监控系统图形界面的画面布局、图形层次与信息表达等内容进行了规定，明确了变电站监控系统图形界面应遵循的技术原则，为变电站监控系统图形界面提供技术依据。本标准由国家电力调度控制中心提出并解释。本标准由国家电网公司科技部归口。本标准起草单位：国网浙江省电力公司、国网重庆市电力公司、国网吉林省电力有限公司、国网江苏省电力公司、国电南京自动化股份有限公司。本标准主要起草人：蒋正威、王永福、杜奇伟、章立宗、金学奇、洪道鉴、郑翔、赵蔚娟、叶海明、陆承宇、江波、刘永新、纪陵、杨松、丁宏恩。本标准为首次发布。II Q/GDW11162—2014变电站监控系统图形界面规范1范围本标准规定了变电站监控系统图形界面相关的图元、标注、颜色和接线布局的具体要求，明确了变电站监控系统画面的种类、布局及层次要求。本标准适用于国家电网公司系统新建、改扩建的各电压等级的交流变电站、开关站和串补站。并网运行的发电厂、用户变电站可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T4728电气简图用图形符号GB/T20063简图用图形符号DL/T1171电网设备通用数据模型命名规范DL/T5136火力发电厂、变电站二次接线设计技术规程Q/GDW624电力系统图形描述规范Q/GDW678—2011智能变电站一体化监控系统功能规范Q/GDW679—2011智能变电站一体化监控系统建设技术规范3术语和定义GB/T4728、GB/T20063、DL/T1171、DL/T5136、Q/GDW624、Q/GDW678-2011、Q/GDW679-2011中界定的及以下术语和定义适用于本文件。3.1索引图indexdiagram包含监控系统主要监视画面的跳转链接按钮，并能反映链接画面状态的图形画面。3.2主接线图mainwiringdiagram包含变电站全部一次设备、设备连接方式，以及反映一次设备运行状态的模拟量、状态量和相关文字标注的图形画面。3.3间隔分图detailbaydiagram包含某一电气间隔的一次接线图、量测信息、二次设备操作、告警光字牌、装置信息、通信状态监视以及相关文字标注的图形画面。4总则4.1变电站监控系统图形界面应遵循“主页一致、结构一致、颜色一致、图元一致”的原则。4.2图形界面应布局合理、层次清晰、标识清楚、意义明确、简洁美观，充分满足电网运行与调控业务的实际需求。1 Q/GDW11162—20144.3图形界面的展示风格、字体、颜色、设备运行状态的着色及标识应统一、含义清晰。4.4图形描述应满足Q/GDW624的要求，实现系统之间图形的导入、导出和远程浏览。4.5图形文件名称应统一、规范，满足远程浏览的需要，设备相关信息描述应遵循DL/T1171的要求。4.6图形画面应实现一、二次设备基础信息的关联显示，满足电网设备运行分析、查询、统计等的需要。5图形设计要素5.1画面比例5.1.1监控系统图形界面画布宜采用16:9（宽高比）比例作为基准进行设计布置，如图1所示。图1画布比例示意图5.1.2图形画面宜按照1920*1080的显示分辨率为基准进行绘制，关联紧密的图形对象宜布置在同一幅画面内，画面打开时默认显示比例为100%。5.2画面颜色5.2.1画面颜色定义采用红绿蓝色彩模式（RGB模式）表示。红、绿、蓝三个颜色各为255阶亮度，其中“0”最弱，“255”最亮。5.2.2画面背景颜色宜选用黑色，在纸质类打印输出时背景色宜改用白色。5.2.3在电气接线图中，不同电压等级的一次设备应采用不同的颜色进行着色，设备不带电时，均使用失电颜色标识。电压等级色别定义详见附录A.1。5.2.4设备命名与量测名称的标注字体应统一，着色要求详见附录A.2。5.2.5运行画面应根据测点属性及品质值对遥信状态、遥测数据进行着色，着色要求详见附录A.2、A.3。5.2.6光字牌、告警汇总指示灯等应根据信号的告警等级进行着色，着色要求详见附录A.4。5.3画面图元5.3.1图元是图形设计的基础，应规范统一、简洁美观。画面图元包含一次设备图元、二次设备图元、二次元件图元和五防设备图元等，设备图元应遵循附录C，附录C中未定义的图元参照本标准扩展。a)一次设备图元包括断路器、刀闸、小车、母线、互感器、主变压器、站用变压器、接地变压器、避雷器、电容器、电抗器和消弧线圈等；b)二次设备图元包括保护装置、测控装置、服务器、工作站、时间同步装置、网络交换机和交直流电源设备等；c)二次元件图元包括压板、遥测量、光字牌、网口通讯、控制把手和操作按钮等；d)五防设备图元包括网门、五防锁具和临时接地线等；5.3.2图元可在画面中直接使用，也可通过等比例缩放、旋转或组合后使用。5.3.3图元符号的线条宽度应为0.2a或0.4a，两种宽度的线条可组合使用。本标准中a为公称尺寸，用a的比例因式表示图元符号的实际尺寸。5.3.4图元中平行线条的最小间距不宜小于最小线宽的2倍。5.3.5图元中不宜采用小于30°的角。2 Q/GDW11162—20145.4文字标注5.4.1画面名称、间隔名称及告警信息等均应使用简体中文。5.4.2厂站名称、设备命名和频率、电压、电流、有功、无功以及主变分接头档位等数值统一使用宋体，文字标注颜色详见附录A.2。5.4.3同类标注的字体大小宜一致，并和对应的设备大小保持一定比例，能够清晰辨认。以断路器设备名称为例，标注字体大小如图2所示。图2标注示例图5.4.4一次设备及间隔的命名标注：a)线路、主变间隔标注该间隔完整的调度命名。变压器调度命名宜标注在变压器左侧，线路间隔命名宜标注在间隔靠近画面边界的一侧；b)开关、刀闸纵向布置的，调度命名标注在设备的右侧；横向布置的，调度命名标注在设备的上方。在不引起歧义的情况下可只标注调度命名中的设备编号或不加标注；c)其它一次设备命名的标注位置可根据运行习惯确定。在不引起歧义的情况下可只标注调度命名中的设备编号或不加标注；5.5遥测标注5.5.1遥测数据在接线图上应按固定顺序排列，一般可不标注数值单位，并支持用鼠标热跟踪方式查看其属性；有功单位默认为MW，无功单位默认为MVar，电流单位默认为A，电压单位默认为kV，频率单位默认为Hz，温度单位默认为℃；如有特殊需要才标注单位，如380V等级电压宜标注V，3U0宜标注V。5.5.2画面上有功、无功、电流、电压、功率、功率因数、温度等遥测均按四舍五入保留小数点后两位；频率按四舍五入保留小数点后三位小数；对精度有特殊要求的数据，则按需选择精度单位。5.5.3有功、无功、电流依次纵向排列，右端小数点对齐。5.5.4有功和无功宜用“+”、“-”符号来表示潮流方向。潮流方向以母线为参照对象，送出为“+”，可以省略；受进为“-”，必须标注。对于非3/2接线的连接两条母线的开关，潮流方向则以正母送副母、Ⅰ母送Ⅱ母为正，反之为负。5.5.5电容器及电抗器的无功量测应根据发电机原则用“+”符号来表示发出无功，可以省略。用“-”符号来表示吸收无功，必须标注。5.5.6主接线图按精简方式标注数据：a)线路标注：有功、无功和A相电流；b)变压器标注：各侧有功、无功、A相电流、主变档位和油温；3 Q/GDW11162—2014c)电容器、电抗器标注：无功和A相电流；d)母线标注：线电压（一般取Uab）和频率（220kV及以上母线标注）；e)母联（分段）开关标注：有功、无功和A相电流；5.5.7遥测数据位置：a)母线的电压、频率应和母线号标注在母线同一端；b)线路、电容器等母线出线的遥测数据标注在间隔名称的外侧；c)变压器遥测数据标注在变压器各侧连线旁边，温度标注在变压器本体右侧；若有分支开关，则遥测量标注在开关附近；d)母联开关遥测量标注在开关的外侧；5.5.8间隔分图按全数据方式标注该间隔相关的测量点数值。5.6接线布局5.6.13/2接线：两条母线横向或纵向平行排列，宜Ⅰ母在上（左）、Ⅱ母在下（右），所有开关置于母线之间，同一串三个开关排成一行或者一列。若开关纵向排列，线路位于开关右侧；若开关横向排列，线路位于开关上侧。5.6.2双母线带旁路：两条母线横向平行排列，开关纵向放置在双母线的外侧，旁路母线置于开关外侧，双母接线宜正母在上、副母在下布置（本标准中采用正母、副母命名方式定义双母接线方式下的母线名称，若采用Ⅰ母、Ⅱ母命名方式的，原则上以Ⅰ母对应正母，Ⅱ母对应副母）。线路和母联置于母线外侧（画面的靠边界的一侧），变压器开关、母线地刀、母线PT置于母线内侧，所有出线开关横向均匀排列。双母接线某间隔的两把母线刀闸，正母刀闸宜与开关垂直对齐，副母刀闸宜在左侧。双母带旁母间隔的旁路刀闸应在间隔中心线右侧，并与母线垂直放置。5.6.3双母线：两条母线横向平行排列，开关纵向放置在双母线的外侧，双母接线宜正母在上、副母在下布置。线路和母联置于母线外侧，变压器开关、母线地刀、母线PT置于母线内侧，所有出线开关横向均匀排列。双母接线某间隔的两把母线刀闸，正母刀闸宜与开关垂直对齐，副母刀闸宜在左侧。5.6.4单母线：开关与母线垂直放置，线路置于母线一侧，变压器开关、母线地刀、母线PT宜置于母线另一侧，所有出线开关均匀排列。5.6.5母线分段：母线水平排列，母线分段开关宜与母线平行放置，小编号分段母线在左，大编号分段母线在右。5.6.635kV及以下低压线路：宜将无功补偿设备、PT及站用变画于母线一侧，线路布置在另一侧，当低压出线较多，无法在一侧布置时，出线也可以两侧布置。5.6.7接地刀闸方向宜与对应开关、线路等设备平行，与母线垂直。5.6.8接线图中各间隔顺序应与现场保持一致。6图形界面6.1索引图6.1.1基本要求6.1.1.1系统启动后默认进入首页索引图。6.1.1.2首页索引图宜在顶部正中央布置标题为“xxkVxx变电站画面索引”，单击标题可跳转至主接线图。6.1.1.3索引图应包含快捷跳转按钮，按钮为白色，文字为宋体，黑色，均链接至相应的分图。按钮按列水平等间距分布，每列按行垂直等间距分布，按照列数最少原则根据按钮数量灵活分配列数和行数。6.1.1.4索引图中跳转按钮宜能反映链接画面的状态。链接画面中事故信号动作时，跳转按钮显示红色；异常告警信号动作时，跳转按钮显示黄色；告知信号动作时，跳转按钮显示蓝色，动作的事故信号、告警信号或告知信号闪烁时，跳转按钮进行红灰闪烁、黄灰闪烁或蓝灰闪烁；事故信号与告警信号同时发4 Q/GDW11162—2014生时，显示事故信号的状态。6.1.1.5本标准列出500kV、220kV和110kV变电站首页索引图,其它电压等级变电站首页索引图可参照绘制。6.1.2500kV变电站首页索引图6.1.2.1500kV变电站首页索引图应布置相应跳转按钮，可以跳转至主接线画面和相关分画面。跳转按钮宜包含如下索引内容：a)主接线图；b)各主变分图；c)500kV母线设备分图；d)220kV母线设备分图；e)35kV（66kV）母线设备分图；f)站用变设备分图；g)光字牌索引图；h)站用直流电源图；i)站用交流电源图；j)VQC系统图；k)二次设备状态监视图；l)用户自定的其他索引内容；6.1.2.2500kV变电站首页索引图示例见附录D图D.1。6.1.3220kV变电站首页索引图6.1.3.1220kV变电站首页索引图应布置相应跳转按钮，可以跳转至主接线画面和相关分画面。跳转按钮宜包含如下索引内容：a)主接线图；b)各主变分图；c)220kV母线设备分图；d)110kV母线设备分图；e)10kV（35kV）母线设备分图；f)站用变设备分图；g)光字牌索引图；h)站用直流电源图；i)站用交流电源图；j)VQC系统图；k)接地选线及试跳功能图；l)二次设备状态监视图；m)用户自定的其他索引内容；6.1.3.2220kV变电站首页索引图示例见附录D图D.2。6.1.4110kV变电站索引图6.1.4.1110kV变电站首页索引图应布置相应跳转按钮，可以跳转至主接线画面和相关分画面。跳转按钮应包含如下索引内容：a)主接线图；b)各主变分图；c)110kV母线设备分图；d)10kV（35kV）母线设备分图；5 Q/GDW11162—2014e)站用变设备分图；f)光字牌索引图；g)站用直流电源图；h)站用交流电源图；i)VQC系统图；j)接地选线及试跳功能图；k)二次设备状态监视图；l)用户自定的其他索引内容；6.1.4.2110kV变电站首页索引图示例见附录D图D.3。6.2光字牌图6.2.1画面布局6.2.1.1光字牌索引图顶部为画面标题和跳转按钮。6.2.1.2光字牌索引图应按照间隔的数量合理划分各层次区域，并以表格形式，层次分明地细分和显示各间隔告警汇总光字牌及其索引。光字牌索引图布局示意图，见图3。图3光字牌索引图布局示意图6.2.2画面要求6.2.2.1画面顶部正中央布置标题为“xxkVxx变电站光字牌信号索引图”，单击标题可跳转至首页索引图。6.2.2.2光字牌索引图以报警指示灯的形式显示全站各间隔的报警汇总合成信号，每个间隔设置一个报警汇总指示灯，用来汇总每个间隔内的所有事故和告警信号。6.2.2.3光字牌索引图间隔报警汇总指示灯右侧为该间隔的跳转标签，各间隔光字牌信息布置在各间隔分图上。单击跳转标签可链接至相应的间隔分图，查看各间隔详细的告警信号光字牌。6.2.2.4在光字牌索引图上，当间隔内有事故信号动作时，间隔报警汇总指示灯显示红色，当间隔内有告警信号动作时，间隔报警汇总指示灯显示黄色，当间隔内有事故信号和告警信号同时发生时，显示事故信号的状态，间隔内没有任何报警信号动作时，指示灯透明显示。值班人员未确认间隔内事故信号和告警信号时，间隔报警汇总指示灯应闪烁。6.2.2.5应用功能（如VQC功能）产生的各间隔告警信号也应作为各间隔内的告警信号光字牌，进行统一监视和管理。6.2.2.6公用信号光字牌图以方框分块布局，包含各公用系统及公用装置的信号光字牌，以及公用测控装置通讯状态的监视等。6.2.2.7光字牌索引图、公用信号光字牌图示例见附录D图D.4、D.5。6 Q/GDW11162—20146.3主接线图6.3.1画面布局6.3.1.1主接线图一般按电压等级分成若干区域。单幅画面应设置一个主区域，根据需要可有若干辅区域，主区域宜在画面左上部分。将变电站最高电压等级置于画面主区域，其他电压等级根据实际要求分置于画面辅区域。各区域的位置、大小、比例、图元和标注内容等可根据实际需要加以确定。6.3.1.2变电站内同一电压等级的主设备间隔顺序应按照现场实际间隔顺序，并以其所属电压等级的母线为中心均匀布置。在画面某主（或辅）区域内，同一间隔的图形应中心垂直对齐，不同间隔的同类图元间宜水平对齐。6.3.1.3图元之间、标注之间、图元与标注之间必须满足最小间隔1.0a的要求，须保证全屏正常显示时各图元、标注之间界限清晰，易于分辨。6.3.1.4变电站电气主接线图布局如图4、图5所示，其中对于包含三个电压等级的变电站，当低压侧间隔数量较多时,图4中的中、低压侧位置可互相调换。图4三电压等级变电站主接线图布局示意图图5两电压等级变电站主接线图布局示意图6.3.2画面要求6.3.2.1主接线图画面包括图形和标注两部分内容。图形指的是一次系统主设备及其接线方式，包括变压器、母线、线路、开关、刀闸、互感器、电容器、电抗器、避雷器、放电间隙、消弧线圈、中性点、阻波器、熔断器以及连接线等。标注指的是所属设备的模拟量、状态量以及相关文字说明，其内容包括设备命名，频率、电流、电压、有功、无功、油温、档位，一、二次设备的状态信号、事故信号、工作状态信号，以及其他所需辅助性符号及文字。6.3.2.2主接线图中相同设备的大小宜保持一致，设备间隔应均匀。设备间应相互对齐，连接线应尽量避免交叉。7 Q/GDW11162—20146.3.2.3主接线图画面顶部正中央布置标题为“xxkVxx变电站”，单击标题可跳转至首页索引图。6.3.2.4在主接线图右上角布置全站“事故总”和“告警总”指示灯，用于指示全站事故总和告警总信号，单击“告警总”可链接至该站的光字牌索引图。6.3.2.5在全站“事故总”和“告警总”指示灯下布置全站“未复归信号”指示灯按钮，单击该跳转按钮可以展示全站未复归信号。6.3.2.6在全站“未复归信号”按钮下布置监视全站五防投退状态的五防锁图元，单击五防锁具可以弹出全站五防投退操作对话框，具备全站五防投退操作权限的操作人员可进行全站五防的投退操作。6.3.2.7主接线图所有间隔名为白色宋体，单击间隔名可链接至相应的间隔分图，各间隔出线均以实心箭头指示，每个间隔名旁附遥测值。线路遥测统一显示P、Q、Ia，主变各侧显示P、Q、Ia，容抗器遥测统一显示Q、Ia，母联（分段）遥测统一显示PP、Q、Ia，母线统一显示Uab、f。6.3.2.8主接线图的图形符号及标注应水平对齐或垂直对齐。同一电压等级的同类设备的图形尺寸、同类标注的字体大小应一致。6.3.2.9主接线图按照最终规模绘制，未建设的远期间隔，用亮灰色虚线框标识，以示区别。6.3.2.10设备和连接线带电时显示电压等级的颜色，失电时显示失电颜色。具体颜色要求按照附录A图形着色要求执行。6.3.2.11电气主接线图中有设备编号的电气间隔可只标注开关设备的调度编号，隔离刀闸、接地刀闸等设备的调度编号可不在主接线图上标注。6.3.2.12电容器组内电抗器及避雷器、放电间隙、TV和TA等组件根据电气主接线图的布局情况，可不在主接线图中显示。6.3.2.13变电站内对于开关、刀闸、变压器的操作控制必须进入间隔分画面接线图执行，全站主接线图不允许开放操作和控制功能，如果一个遥控点在多个间隔分图中均有体现时，只允许在其中一个分图上进行控制操作。6.3.2.14鼠标移到开关、刀闸、变压器等设备上时应能以标签方式显示设备的调度命名及其主要参数。6.3.2.15在主接线图上应能显示设备挂接的操作牌并实现对一次设备、间隔或全站的标志牌的挂牌和摘牌操作。标志牌能以图标方式或文字方式进行显示。文字显示时颜色、字体和显示底色可进行设置。标志牌的显示参照附录B执行。6.3.2.16新挂标志牌的初始位置显示在所挂设备附近，后续可根据需要移动该标志牌。新挂标志牌的初始大小与标志牌模板中原始定义的大小一致，后续可根据需要缩放该标志牌。6.3.2.17典型电压等级变电站主接线示意图见附录D图D.6至图D.8。6.4间隔分图6.4.1画面布局6.4.1.1间隔分图顶部为画面标题和跳转按钮，画面区域一般按变电站监控功能进行划分，从左到右依次为接线图及量测信息，二次设备操作和告警光字牌三个区域，间隔分图布局示意图见图6。左侧区域上部分布置电气间隔的接线图，左侧区域下部分布置该间隔的量测信息。中间区域布置操作把手、软硬压板、定值区切换、装置复归以及程序化控制等信息。右侧区域上部分布置该间隔装置信息和通信状态监视，右侧区域下部分布置该间隔的告警光字牌，告警光字牌宜按设备进行合理的划分。6.4.1.23/2接线以整串为间隔进行布置，整串信号宜按开关设备以及开关保护和线路保护进行划分。6.4.1.3主变宜以高、中、低三侧及本体的全部设备为一个间隔进行布置，主变间隔应显示主变的全部信息，主变告警光字牌宜按主变高、中、低三侧、主变本体和主变保护信号进行划分。6.4.1.4母联或分段设备宜以母联或母线分段的全部设备为一个间隔进行布置，母联或母线分段间隔应显示母联或分段的全部信息。6.4.1.5站用变间隔宜包括所有站用变和站用电母线段设备信息。6.4.1.6母线设备间隔宜将正母和副母布置在同一幅间隔分图上。母线设备间隔应显示包括母线PT、母线地刀在内的母线设备的全部信息。对于35kV及以下电压等级的母线，可以将多段母线设备布置在同一幅画面上。8 Q/GDW11162—20146.4.1.7对于信息较多的间隔，可按测控和保护信息进行划分，布置在两幅画面上。如500kV整串及主变间隔分图宜设置两幅画面，并将保护信息单独布置在间隔保护信息分图上，其它设备间隔分图宜将测控和保护信息布置在同一幅画面上。6.4.1.8间隔保护信息分图顶部为画面标题和跳转按钮，画面区域一般按该间隔所配置的保护从左到右依次划分为多个区域。每个区域从上到下依次为该保护装置信息及通道状态监视、保护定值区切换、保护软硬压板、保护装置远方复归和保护告警光字牌等。间隔保护信息分图布局示意见图7。图6间隔信息分图布局示意图图7间隔保护信息分图布局示意图6.4.2画面要求6.4.2.1间隔分图顶部正中央布置标题为“xxkVxx变电站xx间隔分图”，单击标题可跳转至首页索引图。标题正下方为“主接线图”和“光字牌索引”跳转按钮。如设置单独的间隔保护信息分图，在间隔信息分画面标题正下方还应设置“保护信息”跳转按钮。6.4.2.2间隔保护信息分图顶部正中央布置标题为“xxkVxx变电站xx间隔保护信息分图”，单击标题可跳转至首页索引图。标题正下方为“主接线图”、“光字牌索引”和“测控信息”跳转按钮，可链接至主接线图、光字牌索引图和间隔分图。6.4.2.3间隔分图中整个图形应有外边框，图形内各个分区应有小边框，以层次分明地规划细分各类显示内容；边框的线条颜色为白色。6.4.2.4间隔分图中的接线图应在所有一次设备旁附调度名和调度编号。6.4.2.5在间隔分图中将鼠标移到开关、刀闸、变压器等设备上时应能以标签方式显示设备的调度命名及其主要参数。9 Q/GDW11162—20146.4.2.6具有分相位置的开关设备在间隔分图中应显示其分相位置。6.4.2.7五防模拟预演时，间隔分图中的一次设备旁应显示网门、临时接地线等设备。6.4.2.8间隔的量测信息以表格形式显示，表格分为三列，分别为量测项、量测值和单位。线路、母联及主变间隔应能显示三相电压、3U0、三相电流、有功、无功、功率因数。母线间隔应能显示三相电压、三个线电压和母线频率。电容器、电抗器间隔应能显示三相电流、三相电压、线电压和无功。变压器本体还应包括主变分接头位置、主变绕组温度和主变油温等。6.4.2.9操作把手部分应显示对运行人员进行正常倒闸操作有较大影响的一些信号，如一次设备“就地/远方”把手状态、间隔五防投退把手等。6.4.2.10间隔分图的操作控制区域及间隔保护信息分图中各保护装置区域中的装置操作控制部分应布置对微机保护及各智能IED的远方复归操作按钮，同时还应具备远方切换微机保护定值区和远方投退微机保护软压板操作界面以及对其他功能硬压板信号的监视。为方便运行人员的操作，可采用在单一设备间隔中或采用输入设备双重命名方式来选择被操作的保护对象。输入正确的操作人和监护人口令后，才开放控制权限，否则提示无权控制信息。6.4.2.11间隔分图上压板标注宜在压板的左侧。6.4.2.12程序化操作界面应位于间隔分图操作控制区域内的下方。对于单母线路间隔通常定义4个状态：运行、热备、冷备和检修。对于双母线路间隔通常定义7个状态：正母运行、副母运行、正母热备、副母热备、冷备用、开关检修和线路检修。对于带旁路母线的间隔还要有旁代运行态。接线图中当前间隔的状态应与程序化操作状态信息界面状态应保持一致。在当前程序化操作的间隔状态图中，用红色状态按钮表示当前间隔所处运行状态，当前其他状态按钮则为天蓝色显示。6.4.2.13间隔分图的图元参照附录C执行，间隔分图的绘制参照附录D图D.9至图D.41。6.5应用功能分图6.5.1画面布局6.5.1.1变电站应用功能分图主要包括VQC功能图、接地选线试跳功能图和五防模拟预演功能图等。应用功能分图画面顶部为画面标题和跳转按钮，画面区域一般分为左右两个区域。左侧区域从上至而下可根据功能要求分别布置功能图，功能投退、复归及功能切换等控制按钮和相关量测信息。右侧区域可布置设备信息和告警信息光字牌。应用功能分图的布局可根据实际显示内容做适当的调整。五防模拟预演可直接使用主接线图和间隔分图。6.5.1.2应用功能分图布局示意见图8。图8应用功能图布局示意图6.5.2站用直流电源监视图6.5.2.1画面顶部正中央布置标题为“xxkVxx变电站站用直流电源信息监视功能图”，单击标题可跳转10 Q/GDW11162—2014至首页索引图。6.5.2.2若直流电源划分成几个部分，则设置多幅监视画面分别显示，并在标题正下方设置“xxkVxx变电站站用直流电源xx部分”跳转按钮，实现直流电源各部分信息监视功能图之间的互相跳转。6.5.2.3站用直流电源信息监视功能画面以方框分块布局，包含直流电源接线图、直流电源智能装置远方复归、光字牌形式的告警显示、智能设备型号及其通信状态监视、表格形式的量测显示等。6.5.2.4若直流电源智能设备未采集直流电源接线的刀闸位置，在直流电源接线图上应能通过人工置数方式使直流电源接线图上运行方式和实际一致。6.5.2.5站用直流电源信息监视功能示意图见附录D图D.42。6.5.3站用交流电源监视画面要求6.5.3.1画面顶部正中央布置标题为“xxkVxx变电站站用交流电源信息监视功能图”，单击标题可跳转至首页索引图。6.5.3.2若交流电源划分成几个部分，则设置多幅监视画面分别显示，并在标题正下方设置“xxkVxx变电站站用交流电源xx部分”跳转按钮，实现交流电源各部分信息监视功能图之间的互相跳转。6.5.3.3站用交流电源信息监视功能画面以方框分块布局，包含交流电源接线图、交流电源智能装置远方复归、光字牌形式的告警显示、智能设备型号及其通信状态监视、表格形式的量测显示等。6.5.3.4若交流电源智能设备未采集交流电源接线的刀闸位置，在交流电源接线图上应能通过人工置数方式使交流电源接线图上运行方式和实际一致。6.5.3.5站用交流电源信息监视功能示意图见附录D图D.43。6.5.4VQC功能图6.5.4.1VQC功能图顶部正中央布置标题为“xxkVxx变电站VQC功能图”，单击标题可跳转至首页索引图。6.5.4.2VQC功能图以方框分块布局。6.5.4.3VQC功能图左侧上部分布置VQC总投压板、VQC总复归按钮。6.5.4.4VQC功能图左侧下部分布置和VQC相关的变电站所有无功设备接线图以及主变分接头位置、母线电压、主变无功等主要量测信息。6.5.4.5VQC功能图右侧上部按主变数目进行划分，分别布置VQC各子区域控制策略监视信息，包括九区（十七区）运行图及当前定值、各主变VQC功能投退压板、日调节次数与总调节次数以及主变分接头的升、降与急停控制按钮等。6.5.4.6VQC功能图右侧下部分按列布置主变模块的闭锁光字牌，提示VQC是否闭锁及闭锁原因。6.5.4.7VQC功能主图的右上角应布置“VQC电容信息图”监视画面跳转按钮，实现到VQC功能电容器模块信息监视画面的跳转。6.5.4.8VQC电容器模块信息监视画面顶部正中央布置标题为“xxkVxx变电站VQC电容器模块信息图”，单击标题可跳转至首页索引图。6.5.4.9VQC电容器模块信息监视画面的右上角应布置“VQC主变信息图”监视画面跳转按钮，实现到VQC功能主画面的跳转。6.5.4.10VQC功能电容器模块信息图应根据电容器台数划分子块，各电容器设备以方框分块布局，各方框内应布置电容器设备的VQC功能投退压板、复归按钮，以及电容器日调节次数与总调节次数，并布置电容器模块闭锁光字牌，提示VQC是否闭锁及闭锁原因。6.5.4.11VQC功能图应具有权限管理机制，具备方便的参数（定值）设置界面，输入正确口令后，可以调整和设定VQC功能参数，切换控制方式。6.5.4.12VQC功能图应能显示运行状态图，状态图中包括，远方投入、本地投入、开环/闭环运行、总闭锁、设备闭锁状态等。6.5.4.13VQC功能图应实时显示当前的运行策略信息。6.5.4.14VQC功能图示意图见附录D图D.44、图D.45。11 Q/GDW11162—20146.5.5接地选线试跳功能图6.5.5.1画面顶部正中央布置标题为“xxkVxx变电站接地选线试跳功能图”，单击标题可跳转至首页索引图。6.5.5.2接地选线试跳功能图以方框分块布局，包含接地选线试跳应用功能系统图、功能投退控制、试跳操作控制按钮；以及母线接地故障告警光字牌、线路接地故障指示灯和量测数据显示等。6.5.5.3接地选线试跳功能图上应布置小电流接地试跳操作按钮，实现小电流接地试跳操作。6.5.5.4接地试跳应输入操作人、监护人口令，并输入相应设备的编号。6.5.5.5监控系统宜具备自动判别试跳线路是否接地的提示功能；接地选线画面上应具有相关母线3U0及各相电压量测值或相关信号的显示，能方便核对与判断接地线路。6.5.5.6接地选线试跳功能图示意图见附录D图D.46。6.5.6五防模拟预演图6.5.6.1五防模拟预演图宜直接使用系统主接线图和间隔分图，利用画面分层方式增加网门、临时接地线、五防间隔投退状态等相关信息。五防设备图元详见附录C。6.5.6.2五防模拟预演图应包括运行人员倒闸操作所涉及到的相关设备。6.5.6.3监控系统切换到五防模拟预演态，进行五防模拟预演功能时，主接线画面顶部正中央应显示标题为“xxkVxx变电站五防模拟预演图”，单击标题可跳转至首页索引图。6.5.6.4在五防模拟预演图中，网门、临时接地点图元放置在五防模拟预演画面对应现场实际位置处，其中接地桩编号标注在临时接地点图元右上方；临时接地线仅在挂接时在画面上显示，拆除时将不在画面上显示；在五防预演间隔分图中，间隔接线图左上方或右上方还应显示五防间隔投退状态。6.5.6.5五防模拟预演功能应具备良好的权限管理，在操作人和监护人输入正确的口令后，系统才开放模拟操作预演权限，否则提示无权预演信息。6.5.6.6五防模拟操作预演结果，不应改变系统中各电气设备实际的遥信状态和遥测值，不应启动顺控程序，不应发出控制命令。6.5.6.7在五防模拟预演图上应提供临时接地线操作（设置）界面，实现临时接地线的挂接和拆除操作。运行人员可将临时接地线设置在所有可能挂接地线的位置，确保临时接地线和现场接地线实际位置相一致。6.5.6.8操作人和监护人输入正确的口令后，系统才能开放设置或拆除临时接地线权限，否则提示无权操作信息。6.5.6.9五防模拟操作预演尚未结束时，退出预演态时，提示是否取消五防模拟任务。6.5.6.10五防模拟操作票界面应具备填写、打印操作票功能，操作票页面格式、语句、编号应能够更改以满足要求，操作票填写应具有添加、删除操作语句功能。6.5.6.11五防模拟预演功能图示意图见附录D图D.47、图D.48。6.6二次设备状态监视图6.6.1画面布局6.6.1.1二次设备状态监视图包括“变电站二次设备结构总图”和“各小室二次设备状态监视图”、“交换机端口状态监视图”、“GOOSE链路状态图”、“SV链路状态图”、“间隔五防GOOSE网络链路图”及“二次设备对时状态监视图”等二次设备状态监视分图。6.6.1.2变电站二次设备结构总图顶部为画面标题，画面区域一般分为上中下三个区域。上侧区域布置站控层设备信息，中侧区域布置间隔层设备信息，下侧区域布置设备图例信息及过程层设备信息。变电站监控系统二次设备结构总图布局示意见图9。12 Q/GDW11162—2014图9变电站监控系统二次设备结构总图布局示意图6.6.1.3变电站二次设备结构总图应能反映全站二次设备的配置情况及其运行工况，并设置监视分图的跳转按钮，点击跳转按钮可直接跳转至各小室二次设备状态监视图、GOOSE链路图和二次设备对时状态监视图等监视分图。6.6.2画面要求6.6.2.1变电站二次设备结构总图顶部正中央布置标题为“xxkVxx变电站二次设备结构总图”。画面应显示整个变电站二次系统的网络结构，监视监控主机、数据服务器、综合应用服务器以及通信网关机等站控层设备的运行工况，并能反映间隔层和过程层设备的运行工况以及中心交换机级联端口的通信状态。6.6.2.2二次设备状态监视分图顶部正中央布置为“xxkVxx变电站xxkV小室二次设备状态监视图”，单击标题可跳转至变电站二次设备结构总图。画面应显示各小室二次设备的网络结构，监视保护装置、测控装置及其它与站控层通信的二次智能设备的运行工况，并可以通过标签等方式显示二次设备的型号、设备名称、生产厂家等信息。6.6.2.3二次设备对时状态监视图顶部正中央布置标题为“xxkVxx变电站二次设备对时状态监视图”，单击标题可跳转至变电站二次设备结构总图。画面应显示整个时间同步系统的对时网络结构，并按照对时来源布置各类二次设备，显示二次设备的对时状态。6.6.2.4交换机端口状态监视图顶部正中央布置标题为“xxkVxx变电站交换机端口状态监视图”，单击标题可跳转至变电站二次设备结构总图。交换机端口状态监视图应能显示交换机连接的网络拓扑结构及各端口的工作状态。6.6.2.5链路状态图顶部正中央布置标题为“xxkVxx变电站xx链路状态图”，单击标题可跳转至变电站二次设备结构总图。GOOSE链路或SV链路图以二维表的形式显示各设备之间链路的通信状态，横列为接收端装置，纵列为发送端装置。如链接采用双网连接，需要列出A、B网的通信状态，并以文字标注网络标识。6.6.2.6二次设备网络工况着色要求见附录A.3，网络通信链路的颜色着色要求见附录A.5。6.6.2.7二次设备状态监视图示意图见附录D图D.49至图D.54。13 Q/GDW11162—2014附录A（规范性附录）图形界面着色规范A.1图形着色电网和电力设备的颜色按照电压等级统一定义，不同的电压等级按不同的颜色区分。不带电时，均使用失电颜色标识。图形的着色要求见表A.1。表A.1图形着色表电压等级颜色红色（R）绿色（G）蓝色（B）范例1000kV中蓝blue00255750kV橙色orange25012810500kV红色red25000330kV亮蓝brightblue30144255220kV紫色purple1280128110kV朱红vermeil240658566kV橙黄gold255204035kV鲜黄yellow255255020kV梨黄brown226172610kV浅绿lightgreen021006kV深蓝darkblue001390.4kV黄褐tan210180140背景色黑色black000设备失电颜色暗灰色darkgray128128128设备接地灰色gray160160164未投运及远期亮灰色lightgray192192192接线14 Q/GDW11162—2014A.2标注着色A.2.1标识类标注着色图形界面上的画面名称、厂站名称、间隔名称、设备名称、调度标号、光字牌标识等标识类标注的着色要求见表A.2。表A.2标识类标注着色表项目红色（R）绿色（G）蓝色（B）范例画面名称255255255#1主变间隔分图厂站名称0204255500kV芝堰变间隔或设备名称255255255兰堰5804调度编号2552552555021光字牌标识255255255告警光字牌标识A.2.2测量类标注着色主接线图上所有遥测量正常状态时遥测类标注的着色要求见表A.3，其他所有的间隔分图、应用功能分图等界面上的遥测量正常状态时也可统一显示为白色RGB（255、255、255），其他工况下的遥测量着色要求见表A.6。表A.3测量类标注着色表项目红色（R）绿色（G）蓝色（B）范例遥测量（有功）0255204288.00遥测量（无功）2042550288.00遥测量（其他）02550288.00A.3工况着色A.3.1一次设备工况着色所有一次设备在正常工况下，无论是分闸还是合闸，设备颜色均与电压等级颜色相同，设备置数或检修等工况通过在设备上附加设备品质（工况）图符表示，开关、刀闸状态变化未确认时还应闪烁。A.3.2二次设备工况着色所有二次设备正常运行时显示为绿色，在装置异常、装置故障、装置检修和装置失电等工况下应显示对应工况的颜色。15 Q/GDW11162—2014表A.4二次设备工况着色表工况红色（R）绿色（G）蓝色（B）范例正常02550异常2552550故障25500检修1881880失电128128128A.3.3二次设备网络工况着色所有二次设备网络端口状态正常运行时显示为绿色，网络端口中断时显示为红色，在网络异常时显示为黄色。表A.5二次设备网络工况着色表工况红色（R）绿色（G）蓝色（B）范例端口正常02550端口异常2552550通信中断25500A.3.4遥测量工况着色对于遥测类型的标注在越限、检修、可疑、置数等工况下应显示对应工况的颜色。表A.6工况着色表工况红色（R）绿色（G）蓝色（B）范例（遥测）被取代或2552550127.2人工置数（遥测）越限25500127.2（遥测）检修、无效或可疑（包括溢128128128127.2出、超量程、坏基16 Q/GDW11162—2014准值、抖动、故障、老数据、不一致、不精确）A.4光字牌及告警汇总指示灯着色对于光字牌、告警汇总指示灯等告警图元应能通过颜色区分不同告警信号对应的告警等级。事故类的告警信号动作时应显示红色；异常类的告警信号动作时应显示橄榄黄色；其他类的告警信号动作时应显示亮蓝色；各类告警信号未动作，处于正常状态时，各类信号的告警光字牌或告警汇总指示灯应仅显示外框，并显示为无填充的透明状态。所有等级的告警信号动作或返回且未确认时，对应的告警光字牌、告警汇总指示灯或其外框均应闪烁。不同告警等级的着色要求见表A.7。表A.7光字牌及告警汇总指示灯着色表工况红色（R）绿色（G）蓝色（B）范例事故类信号动作25500异常类信号动作1881880其他类信号动作30144255A.5网络通信链路着色串口和以太网等各类型网络通信链路应能通过颜色表示各种通信链路的通信工况。网络通信链路颜色的着色要求见表A.8。表A.8网络通信链路着色表工况红色（R）绿色（G）蓝色（B）范例通信正常02550通信中断2550017 Q/GDW11162—2014附录B（规范性附录）常用标志牌B.1图形类型标志牌用户可根据需要，编辑图形形成标志牌，并加入到系统中。以下提供常见的标志牌式样，供使用中参考。B.1.1禁止操作类标志牌B.1.2检修类标志牌B.1.3接地类标志牌B.1.4提示性标志牌B.2文字类型标志牌文字类标志牌中，文字具体的内容用户可以进行设置。式样示例如下：18 Q/GDW11162—2014附录C（规范性附录）图元设计规范C.1一次设备图元C.1.1开关
342119 Q/GDW11162—2014C.1.2刀闸342134342211错误！未指定书签。20 Q/GDW11162—2014错误！未指定书签。错误！未指定书签。错误！未指定书签。错误！未指定书签。错误！未指定书签。错误！未指定书签。错误！未指定书签。错误！未指定书签。C.1.3三工位刀闸C.1.4手车刀闸C.1.5高压熔断器
21 Q/GDW11162—2014C.1.6母线C.1.7出线C.1.8连接线22 Q/GDW11162—2014C.1.9电缆C.1.10分接头3421C.1.11T接线342123 Q/GDW11162—2014C.1.12连接点C.1.13接地C.1.14两卷变压器24 Q/GDW11162—2014C.1.15三卷变压器
  25 Q/GDW11162—2014C.1.16自耦变压器C.1.17站用变C.1.18接线方式26 Q/GDW11162—2014231C.1.19电流互感器C.1.20电压互感器27 Q/GDW11162—2014C.1.21电抗C.1.22电容C.1.23电力电感器28 Q/GDW11162—2014C.1.24避雷器C.1.25放电间隙C.1.26发电机29 Q/GDW11162—2014C.1.27静止无功补偿器（SVC）C.2二次设备图元C.2.1保护类通用二次设备C.2.2测控类通用二次设备30 Q/GDW11162—2014C.2.3时间同步装置及扩展装置12453C.2.4数字电能量表计C.2.5一体化电源31 Q/GDW11162—2014C.2.6电源正负极C.2.7蓄电池组C.2.8桥式全波整流器32 Q/GDW11162—2014C.2.9整流/逆变器C.2.10直流发电机C.2.11交流发电机33 Q/GDW11162—2014C.2.12服务器C.2.13工作站C.2.14通信网关机34 Q/GDW11162—2014C.2.15网络交换机C.2.16网络C.2.17网络总线35 Q/GDW11162—2014C.2.18以太网线C.2.19串口线C.2.20防火墙36 Q/GDW11162—2014C.2.21路由器C.2.22安全隔离装置C.2.23纵向加密认证装置37 Q/GDW11162—2014C.2.24二次设备屏柜C.2.25柜内二次设备C.2.26小室（设备舱）38 Q/GDW11162—2014C.3二次元件图元C.3.1软压板34342211C.3.2硬压板3421
 342139 Q/GDW11162—2014C.3.3熔断器式开关C.3.4二次空开40 Q/GDW11162—2014C.3.5远方就地控制把手C.3.6间隔五防投退把手41 Q/GDW11162—2014C.3.7全站五防投退按钮34342211C.3.8顺控操作按钮34342211C.3.9调档操作按钮


   42 Q/GDW11162—2014C.3.10复归操作按钮C.3.11跳转按钮C.3.12网口端口43 Q/GDW11162—2014C.3.13遥测量C.3.14告警光字牌44 Q/GDW11162—2014C.3.15告警指示灯C.4五防设备图元C.4.1网门C.4.2机构柜门45 Q/GDW11162—2014C.4.3五防锁（闭锁）C.4.4临时地线46 Q/GDW11162—2014C.5设备品质标识图元通过在设备中央显示当前设备所处品质标识图元，来表明当前设备状态所处的工况。以下设备品质标识图元以开关（合）设备为例，显示开关设备各工况下的品质标识，开关设备分、合闸颜色按电压等级颜色定义，在开关设备中央处显示当前开关设备品质标识。C.5.1设备置数或取代标识C.5.2设备检修标识47 Q/GDW11162—2014C.5.3设备可疑标识C.5.4设备闭锁标识48 Q/GDW11162—2014C.6一次设备组合图形C.6.1阻波器C.6.2消弧线圈
C.6.3手车开关柜
49 Q/GDW11162—2014C.6.4手车刀闸刀闸柜C.6.5小车高压熔断器柜C.6.6电容式电压互感器50 Q/GDW11162—2014C.6.7带有载调压两圈自耦变压器C.6.8带单触头高压跌落式熔断器的手车压变51 Q/GDW11162—2014C.7二次设备组合图形C.7.1保护装置C.7.2测控装置C.7.3保测一体装置52 Q/GDW11162—2014C.7.4多功能一体化测控装置C.7.5智能终端C.7.6合并单元1253 Q/GDW11162—2014C.7.7故障录波装置C.7.8稳控装置C.7.9网络报文分析仪54 Q/GDW11162—2014C.7.10数据通信网关机12C.7.11数据服务器C.7.12监控主机55 Q/GDW11162—2014C.7.13监控主机/操作员站/工程师站C.7.14网络交换机C.7.15二次设备小室（二次设备舱）56 Q/GDW11162—2014附录D（资料性附录）典型画面示意图D.1500kVxx变电站首页索引图图D.1500kVxx变电站画面索引D.2220kVxx变电站首页索引图图D.2220kVxx变电站画面索引57 Q/GDW11162—2014D.3110kVxx变电站首页索引图图D.3110kVxx变电站画面索引D.4光字牌索引图图D.4光字牌索引图示意图58 Q/GDW11162—2014D.5公用信号光字牌示意图图D.5公用信号光字牌示意图D.6500kV变电站主接线画面示意图图D.6500kV变电站主接线画面示意图59 Q/GDW11162—2014D.7220kV变电站主接线画面示意图图D.7220kV变电站主接线画面示意图D.8110kV变电站主接线画面示意图图D.8110kV变电站主接线画面示意图60 Q/GDW11162—2014D.9500kVxx主变间隔分图图D.9500kVxx主变间隔分图D.10500kVxx主变间隔保护信息分图图D.10500kVxx主变间隔保护信息分图61 Q/GDW11162—2014D.11500kVxx串间隔分图图D.11500kVxx串间隔分图D.12500kVxx串间隔保护信息分图图D.12500kVxx串间隔保护信息分图62 Q/GDW11162—2014D.13500kVxx母线设备间隔分图图D.13500kVxx母线设备间隔分图D.14220kVxx主变间隔分图图D.14220kVxx主变间隔分图63 Q/GDW11162—2014D.15220kVxx主变间隔保护信息分图图D.15220kVxx主变间隔保护信息分图D.16220kVxx线路间隔分图图D.16220kVxx线路间隔分图64 Q/GDW11162—2014D.17220kVxx母联间隔分图图D.17220kVxx母联间隔分图D.18220kV母线分段间隔分图图D.18220kV母线分段间隔分图65 Q/GDW11162—2014D.19220kVxx母线设备分图图D.19220kVxx母线设备间隔分图D.20110kVxx主变间隔分图图D.20110kVxx主变间隔分图66 Q/GDW11162—2014D.21110kVxx主变间隔保护信息分图图D.21110kVxx主变间隔保护分图D.22110kVxx线路间隔分图图D.22110kVxx线路间隔分图67 Q/GDW11162—2014D.23110kVxx线变组间隔分图图D.23110kVxx线变组间隔分图D.24110kVxx线变组间隔保护信息分图图D.24110kVxx线变组间隔保护信息分图68 Q/GDW11162—2014D.25110kV母联间隔分图图D.25110kVxx母联间隔分图D.26110kV母线分段间隔分图图D.26110kV母线分段间隔分图69 Q/GDW11162—2014D.27110kV母线设备分图图D.27110kV母线设备间隔分图D.2866kVxx线变组间隔分图图D.2866kVxx线变组间隔分图70 Q/GDW11162—2014D.2966kVxx线变组间隔保护信息分图图D.2966kVxx线变组间隔保护信息分图D.3035kVxx线路间隔分图图D.3035kVxx线路间隔分图71 Q/GDW11162—2014D.3135kVxx电容器间隔分图图D.3135kVxx电容器间隔分图D.3235kVxx电抗器间隔分图图D.3235kVxx线路间隔分图72 Q/GDW11162—2014D.3335kVxx站用变间隔分图图D.3335kVxx站用变间隔分图D.3435kVxx分段间隔分图图D.3435kVxx分段间隔分图73 Q/GDW11162—2014D.3510kVxx线路间隔分图图D.3510kVxx线路间隔分图D.3610kVxx电容器间隔分图图D.3610kVxx电容器间隔分图74 Q/GDW11162—2014D.3710kVxx站用变间隔分图图D.3710kVxx所用变间隔分图D.3810kVxx接地变间隔分图图D.3810kVxx接地变间隔分图75 Q/GDW11162—2014D.3910kVxx分段间隔分图图D.3910kVxx分段间隔分图D.4010kV母线设备分图图D.4010kVxx母线设备间隔分图76 Q/GDW11162—2014D.41站用电间隔分图图D.41站用电间隔分图D.42站用直流电源信息监视功能分图图D.42站用直流电源信息监视功能画面示意图77 Q/GDW11162—2014D.43站用交流电源信息监视功能分图图D.43站用交流电源信息监视功能画面示意图D.44VQC应用功能分图图D.44VQC功能画面示意图78 Q/GDW11162—2014D.45VQC应用功能电容模块信息分图图D.45VQC功能电容器模块信息画面示意图D.46接地选线试跳功能分图图D.46接地选线试跳功能画面示意图79 Q/GDW11162—2014D.47五防模拟预演功能主接线画面示意图图D.47五防模拟预演功能主接线画面示意图D.48五防模拟预演功能间隔分画面示意图图D.48五防模拟预演功能间隔分画面示意图80 Q/GDW11162—2014D.49变电站二次设备结构总图图D.49变电站二次设备结构总图D.50xx小室二次设备状态信息监视示意图图D.50xx小室二次设备状态信息监视分画面示意图81 Q/GDW11162—2014D.51交换机端口监视状态监视图图D.51交换机端口状态监视画面示意图D.52110kV间隔GOOSE直跳链路状态监视画面图D.52110kV间隔GOOSE直跳链路监视画面示意图82 Q/GDW11162—2014D.53220kV间隔五防GOOSE网络链路监视画面图D.53220kV间隔五防GOOSE网络链路监视画面示意图D.54二次设备对时状态监视图图D.54xxkVxx变电站二次设备对时状态监视画面示意图83 Q/GDW11162—2014变电站监控系统图形界面规范编制说明84 Q/GDW11162—2014目次1编制背景...........................................................................862编制主要原则.......................................................................863与其它标准文件的关系...............................................................864主要工作过程.......................................................................865标准结构和内容.....................................................................876条文说明...........................................................................8785 Q/GDW11162—20141编制背景随着国家电网公司大运行体系建设的推进，电网调度与设备监控业务高度融合，利用远程浏览功能调阅变电站监控系统界面信息，是远程监视变电设备运行状况的手段之一。为保证监控画面集中浏览的效果，必须制订变电站监控系统图形界面相关标准，统一变电站监控系统界面的画面布局、图形层次与信息表达，提升监控信息展现效果，方便调控值班员掌握电网与设备运行状况，为电网调度指挥与设备监控业务提供有效支撑。本标准依据《关于下达2013年度国家电网公司技术标准制(修)订计划的通知》（国家电网科50号）文的要求编写。2编制主要原则本标准总结了前期已编制发布的变电站监控系统操作界面规范及电气主接线图文规范等内容，结合变电站现场实际运行情况，形成了本变电站监控系统图形界面规范。本标准对变电站监控系统图形界面的画面布局、图形层次与信息表达做出规定，明确了变电站监控系统图形界面“主页一致、结构一致、颜色一致、图元一致”的原则，同时充分考虑变电站监控系统的现状和发展方向，确保标准的实用性、导向性和前瞻性。3与其它标准文件的关系本标准的编写重点参考了GB/T4728《电气简图用图形符号》、DL/T1171《电网设备通用数据模型命名规范》、Q/GDW624《电力系统图形描述规范》、Q/GDW678-2011《智能变电站一体化监控系统功能规范》、Q/GDW679-2011《智能变电站一体化监控系统建设技术规范》等标准。4主要工作过程2013年3月初，根据国网公司科技项目计划任务书的要求，成立了标准编制组。2013年4月至5月，收集各生产厂家的产品技术资料，完成对现运行变电站监控系统技术调研工作，并编写完成《变电站监控系统图形界面规范》大纲。2013年6月15至16日，在前期调研的基础上，在浙江召开了《变电站监控系统图形界面规范（初稿）》讨论会，商讨确定编写原则，统一编制思路和认识。2013年6月20至8月10日，《变电站监控系统图形界面规范》进入集中编写阶段，形成了正式的初稿。2013年8月16至17日，在浙江舟山召开了《变电站监控系统图形界面规范（初稿）》审查会，进一步修改了本标准的框架结构，补充了二次设备图元，并完善了相关章节内容，编写完成了《变电站监控系统图形界面规范》征求意见稿。2013年9月3日，国调中心印发了《变电站监控系统图形界面规范》（征求意见稿），征求了国网公司各分部，各省（自治区、直辖市）电力公司，南瑞科技、南瑞继保、许继电气对标准的意见。共反馈征求意见35条。2013年10月24日，国调中心组织召开了《变电站监控系统图形界面规范》（征求意见稿）反馈意见讨论会，其中采纳了其中18条意见。会议对本标准中相关条款进行了修改完善，形成《变电站监控系统图形界面规范（送审稿）》。2013年11月26日，国调中心在北京召开了《变电站监控系统图形界面规范（报审稿）》评审会，评审组对本标准进行了逐条评审，形成了评审意见。2013年11月27至30日，编写组根据评审意见对本标准进行了认真修改，形成报批稿。86 Q/GDW11162—20145标准结构和内容本标准的内容和结构如下：1.目次。2.前言。3.范围。4.规范性引用文件：列出本标准所引用的相关文件及规范标准。5.术语和定义：解释和定义本标准所引用的相关专用术语和名词。6.总则：规定变电站监控系统图形界面布局、标志标识等总体要求。7.图形设计要素：规定画面比例、画面颜色、画面图元、文字标注、遥测标注、接线布局等图形设计要素的具体要求。8.图形界面：规定了索引图、光字牌图、主接线图、间隔分图、应用功能分图、二次设备状态监视图的画面布局和具体画面要求。9.附录A为规范性附录：规定了图形着色、标注着色、工况着色、光字牌及告警汇总指示灯着色和网络通信链路着色要求。10.附录B为规范性附录：列出常用标志牌图例。11.附录C为规范性附录：列出一次设备图元、二次设备图元、二次元件图元、五防设备图元、设备品质标识图元和一、二次设备组合图形等图元。12.附录D为资料性附录：列出不同电压等级变电站画面索引图、主接线图、间隔分图等图形示例。6条文说明无。━━━━━━━━━━━87 国家电网公司办公厅2014年7月21日印发—2—'
