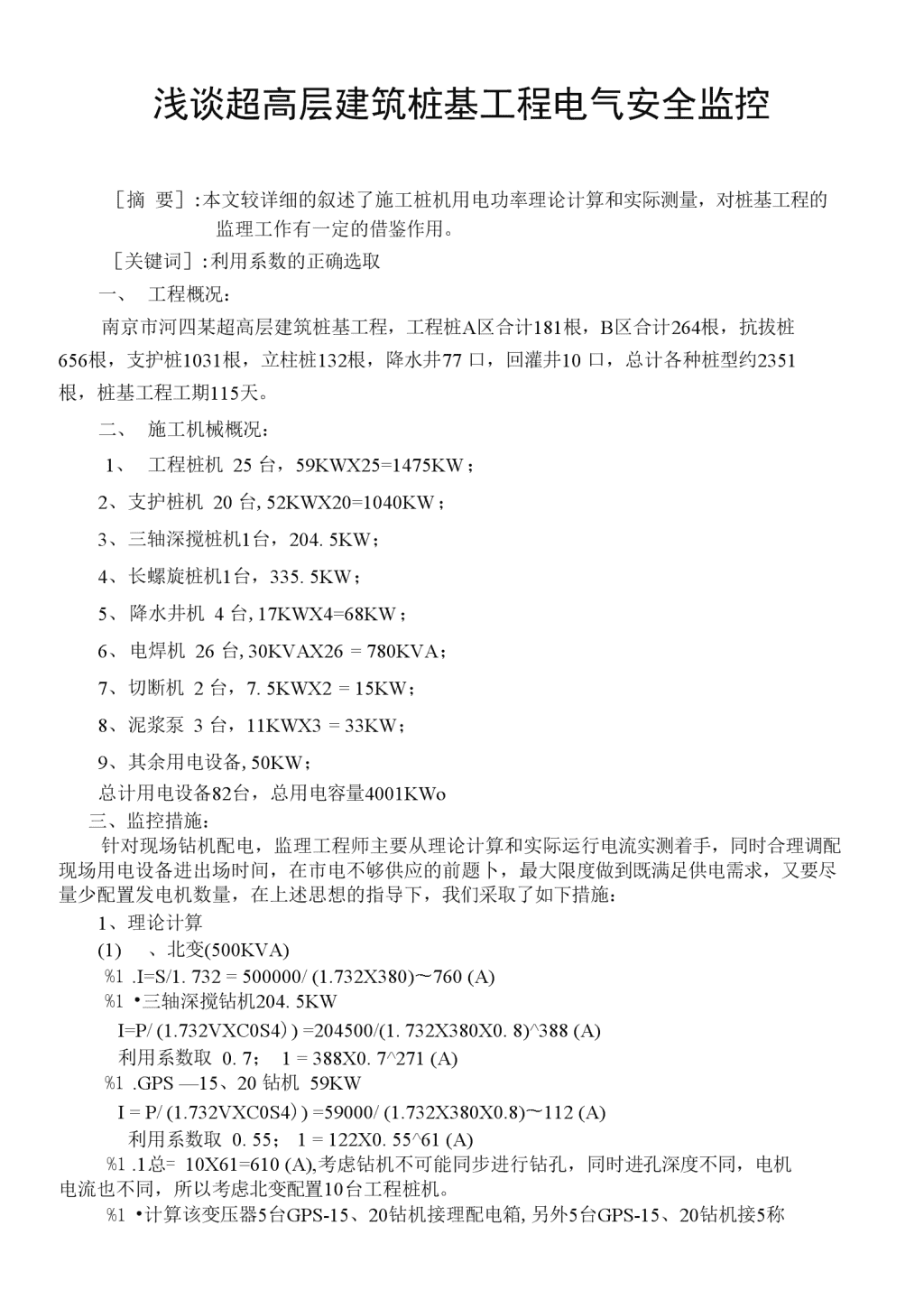

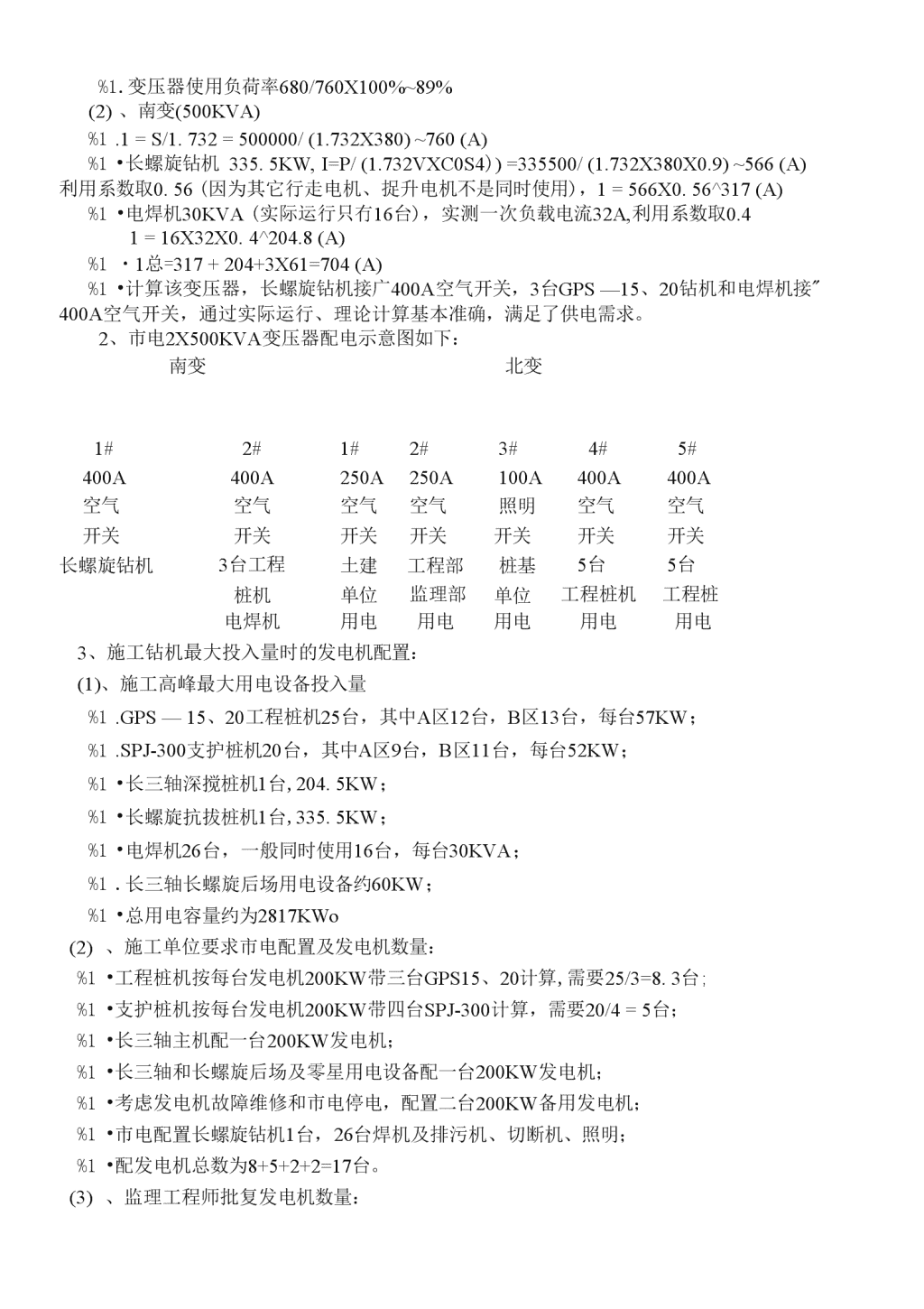

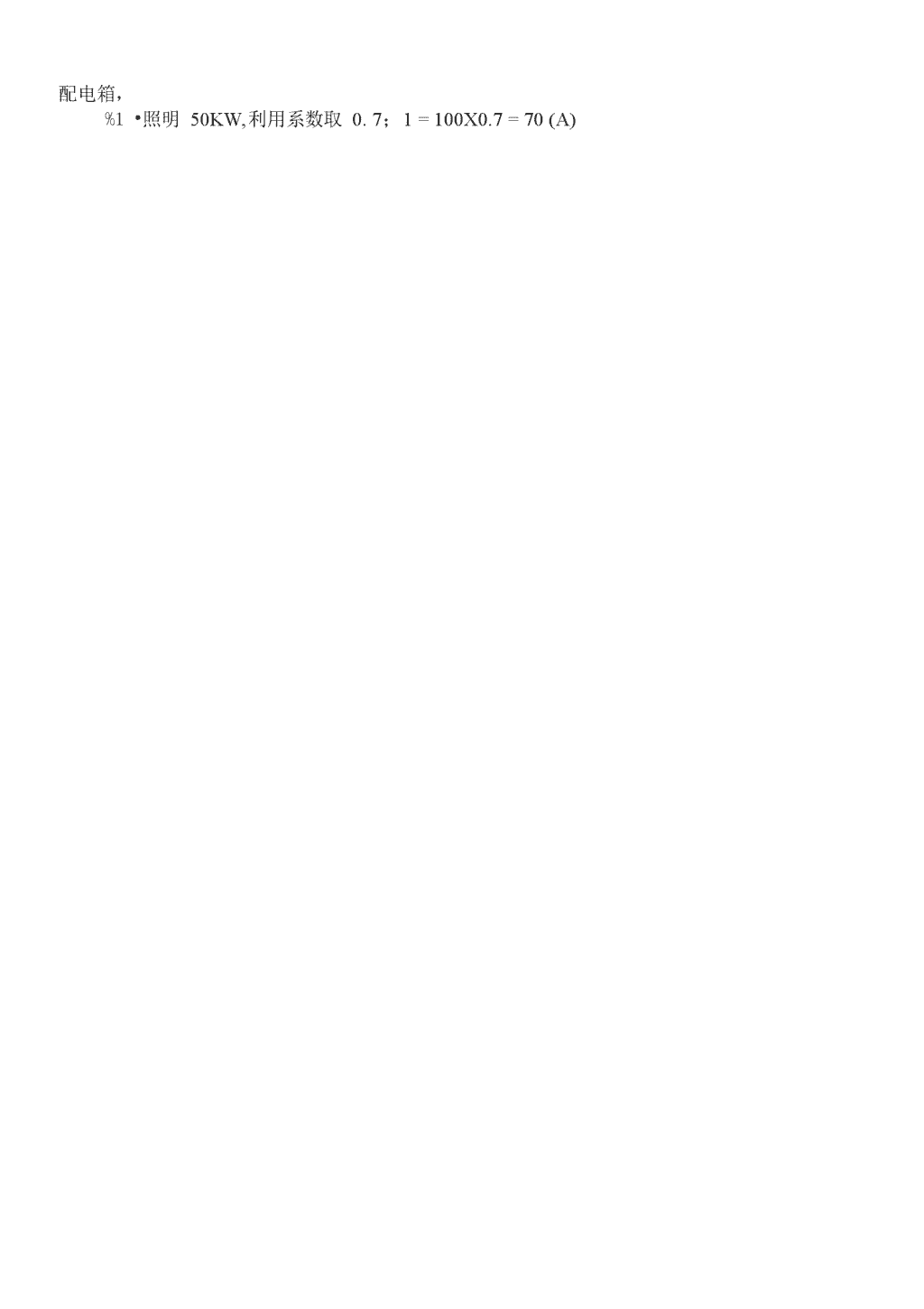

'浅谈超高层建筑桩基工程电气安全监控［摘要］:本文较详细的叙述了施工桩机用电功率理论计算和实际测量，对桩基工程的监理工作有一定的借鉴作用。［关键词］:利用系数的正确选取一、工程概况：南京市河四某超高层建筑桩基工程，工程桩A区合计181根，B区合计264根，抗拔桩656根，支护桩1031根，立柱桩132根，降水井77口，回灌井10口，总计各种桩型约2351根，桩基工程工期115天。二、施工机械概况：1、工程桩机25台，59KWX25=1475KW；2、支护桩机20台,52KWX20=1040KW；3、三轴深搅桩机1台，204.5KW；4、长螺旋桩机1台，335.5KW；5、降水井机4台,17KWX4=68KW；6、电焊机26台,30KVAX26=780KVA；7、切断机2台，7.5KWX2=15KW；8、泥浆泵3台，11KWX3=33KW；9、其余用电设备,50KW；总计用电设备82台，总用电容量4001KWo三、监控措施：针对现场钻机配电，监理工程师主要从理论计算和实际运行电流实测着手，同时合理调配现场用电设备进出场时间，在市电不够供应的前题卜，最大限度做到既满足供电需求，又要尽量少配置发电机数量，在上述思想的指导下，我们采取了如下措施：1、理论计算(1)、北变(500KVA)%1.I=S/1.732=500000/(1.732X380)〜760(A)%1•三轴深搅钻机204.5KWI=P/(1.732VXC0S4))=204500/(1.732X380X0.8)^388(A)利用系数取0.7；1=388X0.7^271(A)%1.GPS—15、20钻机59KWI=P/(1.732VXC0S4))=59000/(1.732X380X0.8)〜112(A)利用系数取0.55；1=122X0.55^61(A)%1.1总=10X61=610(A),考虑钻机不可能同步进行钻孔，同时进孔深度不同，电机电流也不同，所以考虑北变配置10台工程桩机。%1•计算该变压器5台GPS-15、20钻机接理配电箱,另外5台GPS-15、20钻机接5 称配电箱，%1•照明50KW,利用系数取0.7；1=100X0.7=70(A) %1.变压器使用负荷率680/760X100%~89%(1)、南变(500KVA)%1.1=S/1.732=500000/(1.732X380)~760(A)%1•长螺旋钻机335.5KW,I=P/(1.732VXC0S4))=335500/(1.732X380X0.9)~566(A)利用系数取0.56(因为其它行走电机、捉升电机不是同时使用)，1=566X0.56^317(A)%1•电焊机30KVA(实际运行只冇16台)，实测一次负载电流32A,利用系数取0.41=16X32X0.4^204.8(A)%1・1总=317+204+3X61=704(A)%1•计算该变压器，长螺旋钻机接广400A空气开关，3台GPS—15、20钻机和电焊机接"400A空气开关，通过实际运行、理论计算基本准确，满足了供电需求。2、市电2X500KVA变压器配电示意图如下：南变北变1#2#1#2#3#4#5#400A400A250A250A100A400A400A空气空气空气空气照明空气空气开关开关开关开关开关开关开关长螺旋钻机3台工程土建工程部桩基5台5台桩机单位监理部单位工程桩机工程桩机电焊机用电用电用电用电用电3、施工钻机最大投入量时的发电机配置：(1)、施工高峰最大用电设备投入量%1.GPS—15、20工程桩机25台，其中A区12台，B区13台，每台57KW；%1.SPJ-300支护桩机20台，其中A区9台，B区11台，每台52KW；%1•长三轴深搅桩机1台,204.5KW；%1•长螺旋抗拔桩机1台,335.5KW；%1•电焊机26台，一般同时使用16台，每台30KVA；%1.长三轴长螺旋后场用电设备约60KW；%1•总用电容量约为2817KWo(2)、施工单位要求市电配置及发电机数量：%1•工程桩机按每台发电机200KW带三台GPS15、20计算,需要25/3=8.3台;%1•支护桩机按每台发电机200KW带四台SPJ-300计算，需要20/4=5台；%1•长三轴主机配一台200KW发电机；%1•长三轴和长螺旋后场及零星用电设备配一台200KW发电机；%1•考虑发电机故障维修和市电停电，配置二台200KW备用发电机；%1•市电配置长螺旋钻机1台，26台焊机及排污机、切断机、照明；%1•配发电机总数为8+5+2+2=17台。(3)、监理工程师批复发电机数量： %1•首先核定进场桩机数量和功率(详见木文第二条)；%1•了解桩机进出场时间，其目的为做到控制发电机随桩机增加而增加，尽量减少停机台班费用；%1•计算SPJ-300I作电流I=52000/(1.732X380X0.8)^98.7(A),利用系数取0.6,98.7X0.6^59.2(A)；%1•用电工仪表(钳形电流表)分别测试工程桩机、支护桩机、长三轴深搅桩机、长螺旋抗拔桩机，在不同进尺深度情况下该机的实际运行电流，实测结果如下:桩机名称深度(M)10M20M30M40M50M60M以下工程桩机电流(A)404550556574支护桩机电流(A)405055长三轴桩机电流(A)150200260长螺旋桩机电流(A)180230324%1•从实测钻机运行电流结果可以明显看出：a.桥机运行电流随着桩孔深度不同，电流是从小到大冇一个渐进的过程；b.由于桩机种种原因不是同步进行，因此存在一个综合运行电流；c.钻机在完成钻孔后，需要下钢筋笼和浇筑栓有一个停机时间；d・从实测结果得知，施工单位按钻机用电标称功率来配置发电机台数明显不妥当；%1•考虑一台钻机在施工过程屮可能存在赶进度，加大转速，加快进孔速度等因索，电机存在超负荷运行，为此经研究决定市电配置及发电机配置批复数量如下：a.市电配置按本文第三.1条理论计算配置设备；b.发电机：A区：12台GPS—15、20工程桩机每台发电机带4台，12/4=3台；A、B区：20台SPJ-300支护桩机每台发电机带5台，20/5=4台；长三轴深搅机配1台发电机；长三轴、长螺旋后场和泥浆泵等配置1台发电机；考虑市电临时停电和发电机故障维修不能彩响施工，A、B区各备一台备用发电机。%1•监理工程师批复发电机总数为3+4+1+1+2=11台，由于控制得力，实际进场发电机只有10台。从桩基工程施工实践证明，上述批复发电机数量和市电配置情况，是基本正确的，即满足了施工供电需求，乂最大限度合理配置了发电机的台数。四、合理控制所取得的经济成果：由于少配置发电机7台，扣除2台备用，在施工高峰期间按5台发电机计算，每台发电机运行30天，每天运行费用2900元计算，5X30X2900=43.5万元，还不包括7台发电机进出场费用； 以上仅是我们的一点体会，仅起抛砖引玉的作用，冇不妥当的地方，希望同行予以指正。'
