园林景观挡土墙施工方案

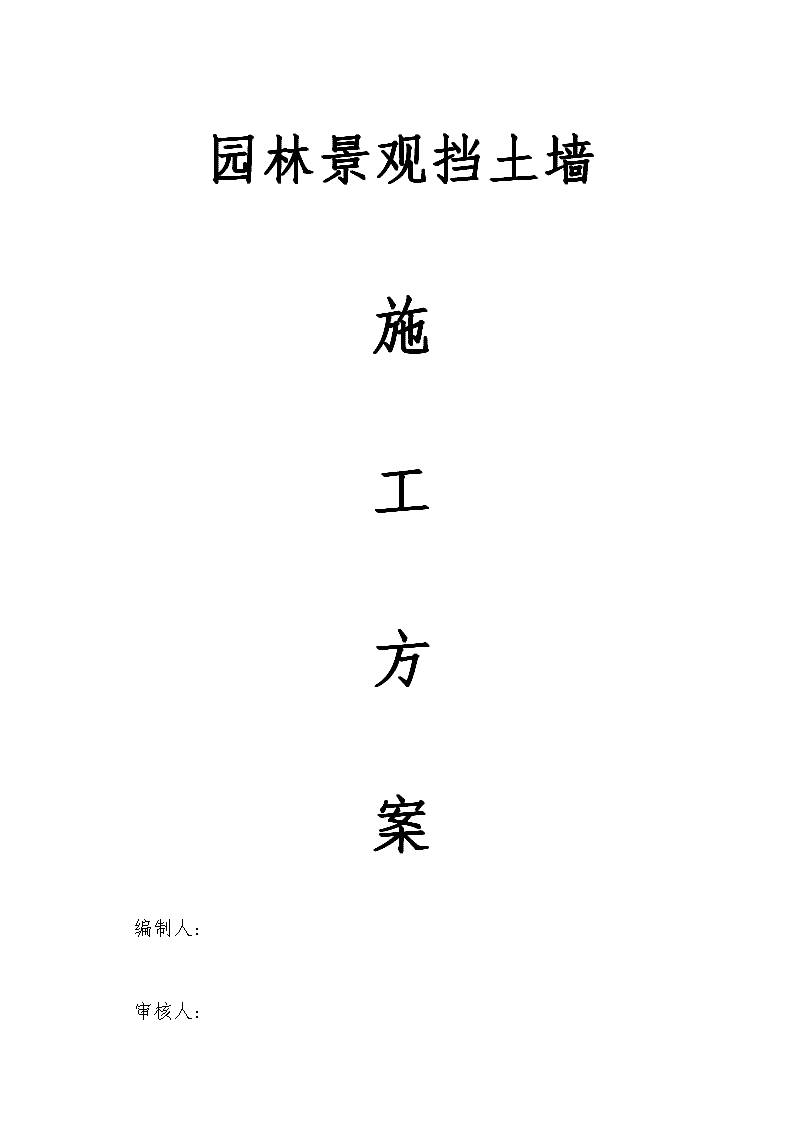

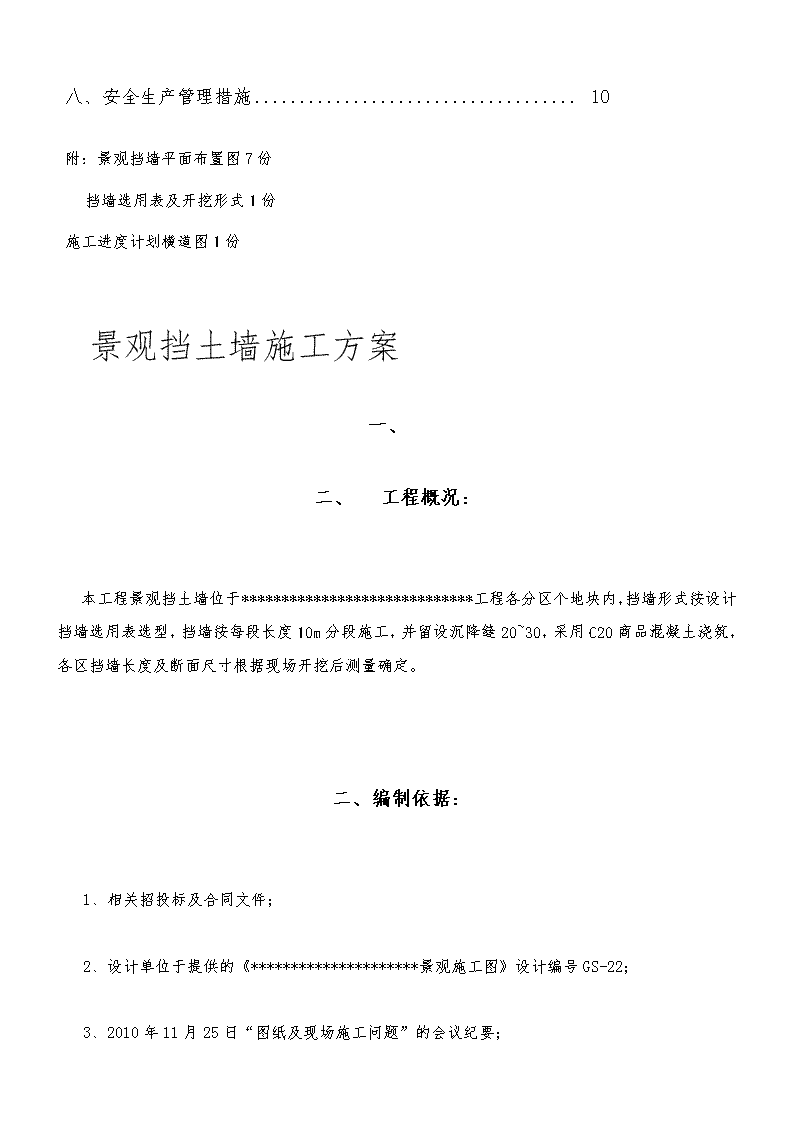

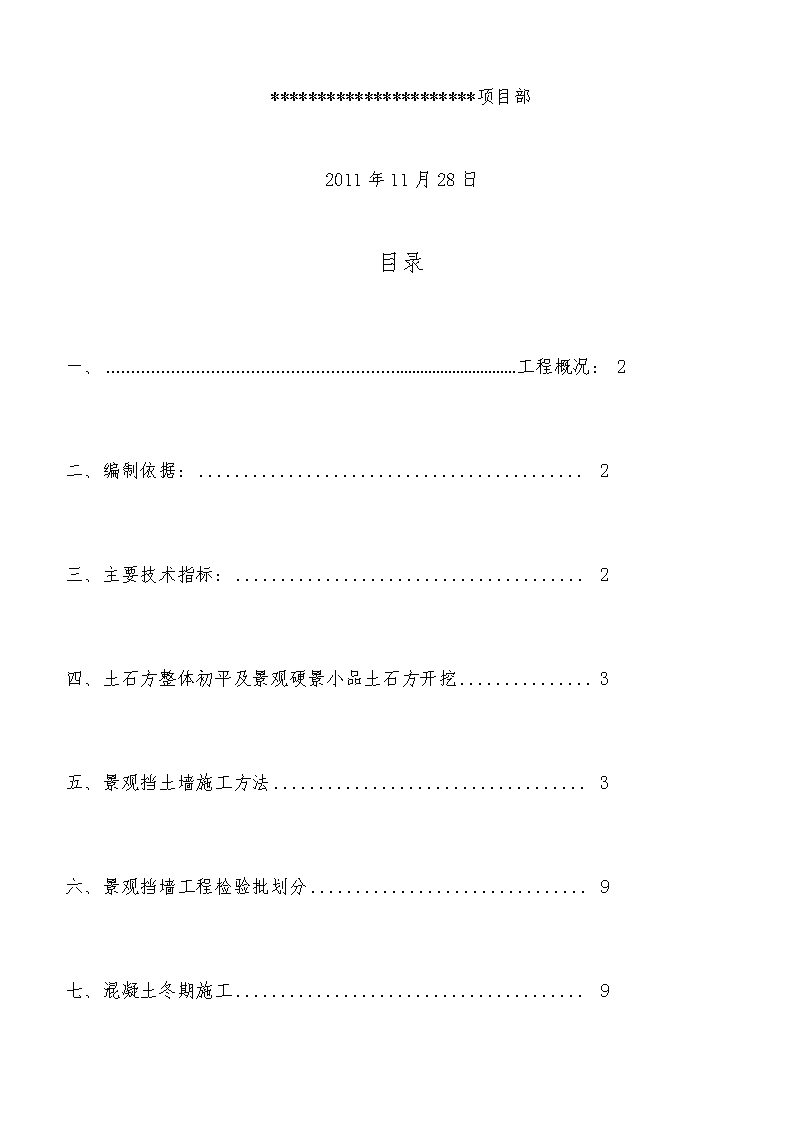

'螁园林景观挡土墙莇施膅工蒂方袁案螈编制人：袇审核人： 膁**********************项目部羁2011年11月28日腿目录莅一、工程概况：2芄二、编制依据：2肀三、主要技术指标：2莆四、土石方整体初平及景观硬景小品土石方开挖3肇五、景观挡土墙施工方法3肃六、景观挡墙工程检验批划分9膀七、混凝土冬期施工9 螇八、安全生产管理措施10蒅附：景观挡墙平面布置图7份螂挡墙选用表及开挖形式1份膀施工进度计划横道图1份膈景观挡土墙施工方案一、二、芇工程概况：袅本工程景观挡土墙位于*****************************工程各分区个地块内，挡墙形式按设计挡墙选用表选型，挡墙按每段长度10m分段施工，并留设沉降缝20~30，采用C20商品混凝土浇筑，各区挡墙长度及断面尺寸根据现场开挖后测量确定。芀二、编制依据：蕿1、相关招投标及合同文件；蚄2、设计单位于提供的《*********************景观施工图》设计编号GS-22；薄3、2010年11月25日“图纸及现场施工问题”的会议纪要； 莀4、国家建筑标准设计图集；羀5、《建筑边坡工程施工质量验收规范》（DBJ/T50-100-2010）；莆6、《建筑边坡工程技术规范》（GB50330-2002）；莂其它适用于本工程的技术标准和规范。蒀三、主要技术指标：肆（1）挡墙选型：国家建筑标准设计图集04J008中《挡土墙》中挡土墙。袄（2）挡土墙总长度及沉降缝设置：总长按各区挡墙实际测量确定，每隔10m设沉降缝。膁（4）挡墙断面：根据挡墙基槽开挖验收合格后的高差选型确定各段断面尺寸。薀（5）混凝土：C20商品混凝土。蒇（6）地震设防标准：根据《中国地震峰值加速度区划图A1》及《中国地震反应谱特征周期区划图B1》划分，场区地震设防烈度为6度，故本工程按7度构造设防。 薆四、土石方整体初平及景观硬景小品土石方开挖1、2、膄本工程景观内容多范围广，景观设计各地块标高控制需要在原地貌初测虿后进行整体初步平基工作。整体初平工作按设计图中各地块标高和地块分界线进行。3、4、袈初步平基的石方开挖采用炮机打凿。土石方开挖后进行场内调配，多余土肄石方转运至建设方指定渣场（另详景观土石方调配方案）。羃3、在整体初平基后，景观部分的挡土墙、景观墙、水体池壁墙及其他相关小品硬景施工所涉及的土石方根据图设尺寸和现场实际分别进行放线开挖。开挖放坡：土方部分留设边坡放坡1：1.5，石方部分边坡放坡1：0.3～0.7。基槽标高及土石方分类根据现场实际确认。蝿五、景观挡土墙施工方法艿1、施工准备工作螆（1）劳务队伍准备：景观挡墙范围分布于各施工区域，挡墙数量多。我们组织4个施工队伍同时施工。每个施工队伍组织2～3各小班组，每个小班组分别承担一条挡墙施工。蚂（2）技术准备：施工技术人员详细阅读施工图；与建设方及监理方协商挡墙选型。对施工班组进行技术交底； 蝿（3）材料准备蚀1）模板、架料及相关辅材：模板采用18mm厚九夹板，50mm×100mm木方，架料采用Φ48mm钢管及配套扣件，Φ14对拉螺杆、套管，及泡沫板等；由各施工队伍进行材料准备，项目分管施工员督促落实。膄2）泄水管：dn100的PVC管。螅3）C20商品混凝土。衿（4）施工机具准备袇1）机械和工具准备袆主要机械设备表蒄序号罿机械名称芈规格/型号蚇数量芃1聿挖掘机蚈卡特320B肅每区1台肁2腿炮机聿卡特320B螇每区1台肄3艿空压机膆w–3.2/7-Ⅱ芅每区1台袃4莈打夯机薇WJ101-680型羇2台蚂5蚂电焊机羈ZX7400型蒅每区1台 蚅6螂打眼电钻荿每区1台膇7蒄圆盘锯袂每区1台螀8薅柴油发电机膃12千瓦羂每区1台袇9芆碘钨灯羂10盏羂2、测量放线莇（1）测量准备工作：采用全站仪定出挡土墙两端控制点，将高程控制点引至挡墙附近，施工过程中随时校核挡墙轴线及标高。用白灰撒出开挖轴线和挡墙基槽放坡边线。螄（2）开挖过程中随时注意控制挡墙基槽深度，基槽开挖深度根据挡墙选型尺寸及基槽地质情况确定，土方地质必须达到满足承载力300KPa要求。基槽开挖完成后及时恢复挡墙轴线，用白灰撒线，然后关基槽模板对基槽进行封底。挡土墙沉降缝的位置尽量设在变阶处。羄（3）基础脚板混凝土浇筑完成后再次恢复挡墙轴线，这次可用墨斗在混凝土上弹出挡墙轴线和沉降缝分隔线。肂（4）用坡度尺检查模板坡度是否为设计要求的高宽比1:0.05。螈（5）模板封顶后，可用全站仪检查挡墙顶标高，钢尺量距。蒆3、挡墙土石方开挖螃（1）挡墙土石方开挖在场地整体初平后进行。采用卡特320B大型挖掘机，由坡顶至坡脚沿纵向进行开挖。 （2）（3）膂开挖线根据地质情况测量放线。土方部分挖方放坡控制在1:1.5~腿1.75，以保证开挖后的边坡稳定，保证施工人员安全。石方部分按1:0.3~0.7放坡。岩层地质用炮机凿打施工。（4）（5）羄基槽宽度根据挡墙选型横断面尺寸加作业面宽度确定，挡墙断面附薂图选型。详附图。（6）（7）节雨期施工时，要加强对边坡的保护。可适当放缓边坡或设置支撑，芆同时在坑外侧围以土堤或开挖水沟，防止地面水流入。冬期施工时，要防止地基受冻。蚆（5）土方运输：挡土墙开挖土石方开挖后，将用于回填的土石方堆放于挡墙旁边5~10米处。多余土石方运至指定弃土堆场土方运距1KM~3KM。详平面布置图。芁4、挡墙基槽整平，处理倒坡莁基槽土石方大型开挖完成后，余下没有开挖到位的地方采用人工开挖，修整成型。基槽清理由人工清理。较硬岩石基槽嵌入深度不小于500mm，可不放倒坡。5、6、蚇基槽验收肄基槽开挖完成后，进行承载力试验，试验合格组织进行基槽验收，并根据测莄量数据确认槽底标高及土石方开挖放坡等收方数据。蒁6、模板安装 肈（1）确定模板安装流程：定出轴线及沉降缝分隔线并进行复核→搭设墙面模板双排脚手架→安装挡墙底部底楞→安装挡墙正、背面模板→安装挡墙侧模板→安装另一侧模板→安装上下锁品楞、斜撑楞、腰楞和对拉螺栓→复核挡墙模板尺寸、位置→检查模板标高、平整度→检查模板加固→办预检袆（2）在基础混凝土上弹出挡墙的轴线及沉降缝分隔线，并复核。肃（3）安装挡墙模板双排脚手架前，应在土壤地面进行整平夯实，并加垫木方，垂直立杆放置在木方上。薁（4）模板组片完毕后，留设清扫口，检查模板的对角线，平整度和外形尺寸。葿（5）挡墙立模过程中，校正模板的轴线位移、倾斜偏差、截面、对角线，并做支撑。芄（6）采用人工持电钻在模板上打眼，穿墙螺杆一次性加固模板浇筑混凝土内，不采用套管，以免挡墙到处渗水。螺杆间距按600×600梅花状布置。对拉螺杆每端留置长度不小于300mm。袂（7）立模完成后，全面检查模板加固和架体稳定性。在长度放线拉线检查平直度。薁（8）将挡墙模板内垃圾木屑清理干净，封闭清理完，检查验收合格后浇筑砼。袀7、双排脚手架搭设与拆除羅（1）材料：采用Φ4.8*3.0钢管，扣件要完整无损，符合规格，螺丝无滑牙；脚手板选厚度5cm、宽度20cm～25cm的质量较好的竹跳板，双排脚手架搭设宽度不小于1.2米，宽度度方向铺4块竹跳板。袅（2）立杆间隔1.5米，立杆下垫木方。大横杆间隔1. 8米（外围面在大横杆中间加设一个横杆），小横杆间隔1.5米，大横杆在小横杆上。蚁（3）双排脚手架的外排立杆设剪刀撑，交叉点应绑扎在立杆上。羆（4）在脚手架外排及转角处每隔6根立杆，加绑支杆（抛撑），角度以60°为宜。蚇（5）支承脚手架的地面夯实平整，立杆和撑杆下垫木板。蚃（6）拆除时周围设围栏或警戒标志，禁止闲人进出，并应安排专人看管。螁（7）扣件装拆时，使用活络扳手，注意防止打滑发生事故，以及禁止用扳手敲击螺栓，以防损环。莇（8）架体拆除从上向下拆除，管件不能随意抛甩。周围需派人警示。膅8、预埋蒂（1）在墙身适当高度设置直径100mmPVC泄水孔，坡度5%，孔眼间距2-3m，上、下左右交错设置，最下排泄水孔应高出地面30cm,挡土墙最低一排泄水孔应设置隔水层，以防水渗入地基。袁（2）沉降缝在混凝土施工过程中可临时采用塑料泡沫板隔断，设置伸缩缝与沉降缝待混凝土成型后再统一安排，缝宽2-3cm,缝内填塞沥麻筋。螈（3）由于挡墙基础周围是开挖后形成的松软土，上部结构支模加固无支撑点，需要在基础混凝土脚板上预埋铁件，采用直径14mm的螺纹钢筋切成每段长80cm弯制，间距1m沿混凝土脚板边预埋。袇9、C20混凝土浇筑 膁（1）由于挡土墙混凝土工程量较大，因此，混凝土施工时，必须考虑混凝土散热的问题，防止出现温度裂缝，必要时在中部埋设测温管和热循环管，使内外温差保持在规定范围内。羁（2）混凝土必须连续浇筑，一般不得留置施工缝，所以商品混凝土必须提取备料，保证供应。腿（3）挡墙商品混凝土浇筑采用大型混凝土输送泵车（汽车泵）浇筑，并根据现场情况利用搭设溜槽措施配合浇筑，以延伸浇筑距离。汽车泵不能到位的，需临时修筑道路。距离太远，临时道路又不能承载车辆重量时，需采用加长输送管措施，浇筑费用相应增加。莅（4）墙体浇筑混凝土前，在底部接搓处先均匀浇筑5cm厚与墙体混凝土成分相同的减石子砂浆。混凝土浇筑高度，一般控制在40cm左右；分层浇筑、振捣。混凝土下料点应分散布置。墙体连续进行浇筑，上下层混凝土之间时间间隔不得超过水泥的初凝时间，一般不超过2h。芄（5）振捣：插入式振捣器移动间距不宜大于振捣器作用部分长度的1.25倍，一般应小于50cm。每一振点的延续时间，以表面呈现浮浆，不冒气泡，不再沉落为达到要求，避免碰撞模板、预埋件、预埋管等，模板发现有变形、移位，护模工及时进行加固处理。（6）挡墙上口找平：混凝土浇筑振捣完毕，用木抹子按预定标高线，将墙上表面混凝土整平。（7）拆模养护：混凝土浇筑完毕后，应在12h以内加以覆盖和浇水。常温时混凝土强度大于1.2MPa；冬期时掺防冻剂，使混凝土强度达到4MPa时拆模。保证拆模时，墙体不粘模、不掉角、不裂缝，及时修整墙面、边角。常温时及时喷水养护，养护期一般不少于7d，浇水次数应能保持混凝土有足够的润湿状态。（8）在浇筑混凝土时，要对已经完成的成品进行保护，对浇筑上层混凝土时流下的水泥浆要专人及时地清理干净，洒落的混凝土也要随时清理干净。10、墙后回填土及沉降缝处理（1）挡墙背后达到拆模要求后拆除模板。（2）安排专人负责沿挡土墙背后沉降缝位置嵌填沥青麻筋。（3）挡墙背后采用人工原土回填，按规范分层夯实。（4）边回填边处理泄水孔反滤层，采用35mm碎石按每泄水孔后1m×1m×0.5m范围封堵泄水孔，达到过滤渗水的要求。 11、应注意的质量问题（1）模板就位调整不认真，穿墙螺栓没有全部穿齐、拧紧。（2）墙体上口过大：支模时上口卡具没有按设计要求尺寸卡紧。（3）混凝土墙体表面粘连：由于模板清理不好，涂刷隔离剂不匀，拆模过早所造成。（4）角模与大模板缝隙过大跑浆：模板拼装时缝隙过大，连接固定措施不牢靠，应加强检查，及时处理。（5）角模入墙过深：支模时角模与大模板连接凹入过多或不牢固。应改进角模支模方法。（6）蜂窝：原因是混凝土一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失，墙根部模板有缝隙，以致混凝土中的砂浆从下部涌出而造成。（7）麻面：拆模过早或模板表面漏刷隔离剂或模板湿润不够，挡墙表面混凝土易粘附在模板上造成麻面脱皮，或因混凝土气泡多，振捣不足。（8）缝隙与夹渣层：施工缝处杂物清理不净或未浇底浆等原因，易造成缝隙、夹渣层。六、景观挡墙工程检验批划分（1）首先挡墙检验批按工序主要划分为2部分：基础开挖为1个检验批，混凝土浇筑为1个检验批；（2）再将挡墙检验批按工区划分为7部分：即景观2区挡墙为1个检验批，景观3区挡墙为1个检验批，景观4区挡墙为1个检验批，景观5区挡墙为1个检验批，景观6区挡墙为1个检验批，景观7区挡墙为1个检验批，景观14区挡墙为1个检验批。七、混凝土冬期施工1、商供混凝土的要求（1）、优选原材料，合理设计配合比掺入高效减水剂和防冻剂，符合现行国家标准《混凝土外加剂》（GB8076）的规定。冬期施工混凝土按冬季C20砼配合比进行配料拌制。（2）、混凝土入模温度本工程采用C20商品混凝土。气温太低时，需要通知搅拌站进行原材料加热或使用热水拌和。以满足入模温度不的低于5℃。 2、混凝土浇筑及养护混凝土在浇筑前应清除模板上的木屑及垃圾，及时养护，养护采用覆盖薄膜进行养护，养护时间不小于7天。八、安全生产管理措施1、施工前进行安全交底；2、混凝土浇筑施工中，施工员全程监控浇筑安全和质量，重点部位要设专项安全控制。3、冬期施工作业面较滑，作业人员都必须穿戴防滑用品。4、搭设双排脚手架必须按照技术交底搭设，并需验收合格。架体操作面外维护栏杆高于操作面1.5m，走道必须密布竹跳板。5、本工程位于林区，冬期施工严格禁止露天烧明火取暖，严禁林区抽烟、乱丢烟头，违者严惩。6、每天派5人巡逻队进行森林防火巡查。'
