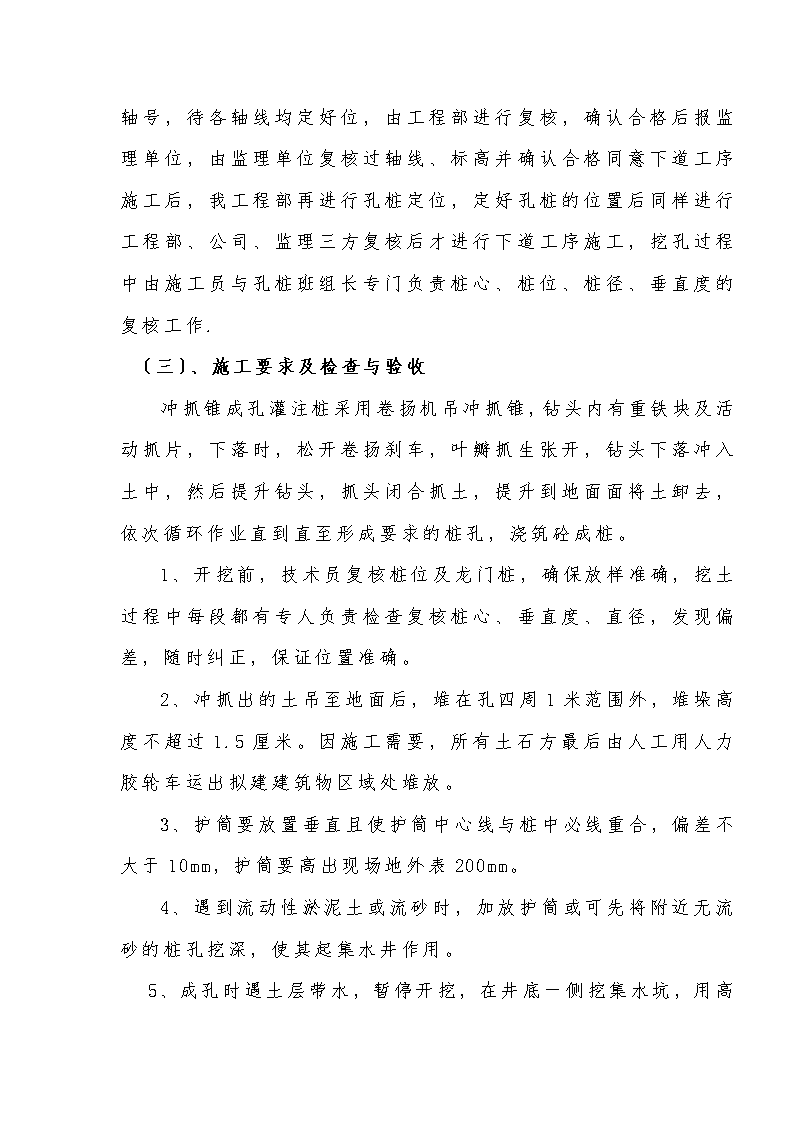

'义乌市廿三里张思制线厂厂房工程孔桩专项施工方案编制人：审核人：批准人：义乌市土木建筑工程二00三年三月十日 冲抓锥成孔灌注桩专项施工方案一、工程概况义乌市廿三里张思制线厂厂房工程，根底采用冲抓锥成孔灌注桩根底桩型为端承桩，单桩承载标准值RK=1200KN，桩身全截面进入持力层≥500，根底埋深暂定如结施02图，实际埋深待基坑开挖后现场确定。孔桩砼标号为C20。二、施工准备1、本工程根底采用冲抓锥成孔灌注桩，建筑场地工程地质资料和必要的水文地质资料。2、桩基工程施工图〔包括同一单位工程中所有的桩根底〕及图纸会审纪要。3、建筑场地和邻近区域的地下管线〔管道、电缆〕、地下构筑物等的调查资料。4、水泥、砂、石、钢筋等原材料及其制品的质检报告。5、灌注桩施工现场所有设备、设施、平安装置、工具配件及个人劳保用品检查，平时施工也经常检查，确保完成和使用平安。6、工程部对作业人员进行技术、平安技术交底，组织学习技术操作规程、施工组织设计、专项方案文明施工、施工标准等。二、测量控制定位轴线采取在地面设十字控制网、基准点，由测绘院测设的 基准点引伸至工程龙门桩，由测绘院设的定位轴线桩拉弦线，用经纬仪复核并对各分轴线定位，在龙门桩上做好标志，并编写上轴号，待各轴线均定好位，由工程部进行复核，确认合格后报监理单位，由监理单位复核过轴线、标高并确认合格同意下道工序施工后，我工程部再进行孔桩定位，定好孔桩的位置后同样进行工程部、公司、监理三方复核后才进行下道工序施工，挖孔过程中由施工员与孔桩班组长专门负责桩心、桩位、桩径、垂直度的复核工作.〔三〕、施工要求及检查与验收冲抓锥成孔灌注桩采用卷扬机吊冲抓锥，钻头内有重铁块及活动抓片，下落时，松开卷扬刹车，叶瓣抓生张开，钻头下落冲入土中，然后提升钻头，抓头闭合抓土，提升到地面面将土卸去，依次循环作业直到直至形成要求的桩孔，浇筑砼成桩。1、开挖前，技术员复核桩位及龙门桩，确保放样准确，挖土过程中每段都有专人负责检查复核桩心、垂直度、直径，发现偏差，随时纠正，保证位置准确。2、冲抓出的土吊至地面后，堆在孔四周1米范围外，堆垛高度不超过1.5厘米。因施工需要，所有土石方最后由人工用人力胶轮车运出拟建建筑物区域处堆放。3、护筒要放置垂直且使护筒中心线与桩中必线重合，偏差不大于10mm，护筒要高出现场地外表200mm。4、遇到流动性淤泥土或流砂时，加放护筒或可先将附近无流砂的桩孔挖深，使其起集水井作用。5、成孔时遇土层带水，暂停开挖，在井底一侧挖集水坑，用高 压水泵抽水，过到作业条件再继续挖土施工。6、桩底支承在设计要求的持力层上，并去除底部虚土，由施工位、监理单位、甲方代表及质监站代表进行隐蔽检查，并做好逐孔的隐蔽记录。〔1〕施工工艺①冲抓锥成孔灌注桩施工工艺流程是：场地平整→放定位轴线、桩、放桩挖孔灰线→护筒埋设或砌砖护圈→钻机就位、孔位校正→冲击造孔→全面检查验收桩孔中心、直径、深度垂直度、持力层→清理沉渣，排除孔底积水→下钢筋笼和钢导管→浇筑桩身砼→成桩养护。②成孔时应先在孔口设贺形6-8MM钢板护筒或砖砌护圈，它的作用是保护孔口、定位导向、防止坍方，护筒〔圈〕内径应比钻径大200MM，深一般为1.2-1.5M，如上部松土较厚，宜穿过松土层，以保护孔口和防止塌孔，然后使冲抓机就位，冲抓机应对准护筒中心，要济南市偏差不大于±20MM，开始进行挖土，起落冲抓锥高度随土质而不同，对一般土层为1.0-1.5MM；对坚实的砂卵石层为2-3M。③当开挖到设计岩层时，用一个下部带活门的钢筒，将其放到孔底，作上下来回活动提升高度在2M左右，当抽筒向下活动时，活门翻开，残渣进入筒内，向上运动时，活门关闭，可将孔内残渣抽出孔外，排渣时，必须及时向孔内补充泥浆，以防专将造成孔内坍塌。 ①在开挖过程中每1-2M要检查一次成孔的垂直度情况，如发现偏斜应立即停止冲抓。采取措施进行纠偏，对于弯层处和易于发生偏斜的部位，应采用低高度轻抓、间断冲击的方法空过以保持孔形良好。②成孔后，应用测绳下挂0.5KG重铁砣测量检查孔深，核对无误后进行清孔。可使用底瓿带活门的钢铁抽渣筒，反复掏潭，将孔底淤泥、沉渣去除干净，密度大的泥浆用清水置换，使密度控制在1.15-1.25之间。③清孔后应立即放入钢筋笼，并固定在孔口钢护筒上，使其浇筑砼过程中不向上浮，也不向下沉，钢筋笼下完并检查无误后应立即浇筑砼，间隔时间不应超过4H，以防泥浆沉淀和坍孔，砼浇筑一般采用导管法在水中浇筑。④砼浇灌方法采用吊机吊砼料斗，通过下料漏斗提斗提升导管在稀泥将中浇筑，导管内径一般选用200MM，用2MM厚的钢板卷焊而成，每节长2.5M，并配几节1-1.5M的调节长度用的短管，由管端粗丝扣或法兰螺栓连接，接头处用橡胶垫圈密封防水，头外部应光滑，使之在钢筋笼内上按不挂钢筋。开导管方法采用球胆或预制贺柱形砼隔水塞，球胆预先塞在砼漏斗下口，当砼浇筑后，从导管下口压出漂浮在泥浆外表，砼塞那么 用8号铁丝吊在导客口，上盖一层砂浆，待砼达一定量后，剪断铁丝，砼塞下落埋入底部砼中，整个浇筑过程中，砼导管应埋入砼中2-4M，最小埋深不得小于1.5M，否那么会把砼上升面附近的浮将卷入砼内，不宜大于6M，埋入太深，将会影响砼充分的流动，导管随浇筑随提升，防止提升过快造成砼脱空现象，或提升过晚而造成埋管拔不出的事故，浇筑时利用不停浇筑及导管出口砼的压力差，使砼不断从导管内挤出，使砼面逐渐均匀上升，孔内的泥浆逐渐被砼置换而排出孔外，流入临时泥浆池内。砼浇要一气呵成，不得中断，并挖掘在4-6H内浇完，以保证砼的均匀性，间歇时间一般应控制在15min内，任何情况下不得超过30min。〔2〕、钢筋笼绑扎1、钢筋笼绑扎前检查，核对钢筋规格、品种、直径及外表质量及其质保书，试验报告是否符合设计要求和施工标准规定。2、检查合格后，钢筋工进行取料，绑扎钢筋笼。用长杆测出孔桩长度，取钢筋笼的主筋，箍筋、加强箍用点焊与主筋连接，制作钢筋笼按铺主筋、穿箍、绑扎焊接，最后成型，钢筋笼的加强箍用φ6-16@2000连接，钢筋笼外形尺寸控制在720-740毫米内，扎好钢筋笼做好检查验收，通知公司驻工地质安科、监理单位、甲方做好验收工作，并做好隐检记录。3、钢筋笼就位，用活动三木搭设吊运机具吊放或较小的钢筋笼用三、五人抬放入孔内就位。钢筋笼离桩底保持一定距离，保持7公分保护层距离，严禁钢筋笼上沾上泥土。钢筋笼采用4根φ22mm 钢吊钩钩信笼顶加强箍，用槽钢横提悬挂在孔边事先准备好的稳固石块上，脱钩后自重可保持钢筋笼标高、垂直度和保护层正确保护层厚度为35cm。〔3〕、砼浇捣1、砼浇捣前公布砼施工配合比在搅拌配料场的标牌上，所有原材料通知监理检查，并全部符合要求，工程部向作业班组进行配合比、操作规程和平安技术交底工作。孔桩成孔，钢筋笼已作隐检、预检，砼浇捣的申请单已经监理批准，计量器经较核准确。机械设备试运转正常。2、计量：砂、石计量允许偏差≤±3%水泥计量允许偏差≤±2%水计量允许偏差≤±2%3、上料顺序：石子、水泥、砂。每次上班拌制第一盘砼时，先加水使搅拌筒空转数分钟，搅拌筒被充分湿润后，将剩余积水倒净，搅制第一盘时，石子的用量按配合比减半。4、搅搅时间：自全部拌合料进入搅拌筒内至出料的最短时间为90秒。5、砼拌制质量检查，检查砼的原材料品种、规格、用量、坍落度及和易性，每一工作班至少二次，砼浇捣每25立方米做一组试块，做试块取样在第三盘后至搅拌结束前30分钟。6、砼的运输，砼出料后，及时运至浇捣点，在运输过程中防止离析、水泥浆流失，坍落度变化以及产生初凝现象，如果运至浇捣点有离析现象，进行二次人工拌合。 7、砼的浇筑与振捣要求：〔1〕、浇筑砼时分段、分层连续进行，浇筑层高度为振动器长度的1.25倍,最大不能超过500mm。〔2〕、使用插入式振动器快插慢拔，插点均匀排列，逐点移动。顺序进行，不得遗漏，做到均匀振实，振动器移动间距，不大于振动器作用半径的1.5倍，保持在300-400mm，振捣上一层的插入下一层50mm，以消除两层的接缝，振捣时尽量防止碰撞钢筋，每一点振捣时间为砼捣实至外表呈现浮浆且不再沉落为止，每只孔桩均要连续浇捣完成，砼充盈数控制在1.1-1.15之间。〔3〕、砼在浇灌过程中用水准仪控制好桩顶标高，并确保待砼凝结养护后，凿去桩顶5公分浮浆后，桩顶标高、砼强度到达设计要求。〔4〕、砼浇好后做砼的检查验收记录工作。(四)、质量控制1、检查每个桩施工是否按规定的施工技术参数进行加工。2、检查成孔质量、孔径念头平均直径和个别断面的最小直径〕、孔深垂直度偏差。桩径允许偏差：±20mm〔负值是指个别断面〕垂直度允许偏差：1‰H〔H为桩长〕桩位允许偏差：20mm3、检查清孔质量〔二次清孔：钢筋笼下放前和砼浇筑前〕孔底要求无积水、沉渣、虚土。 4、钢筋笼制作与沉放，检查钢筋原材料出厂质量证明书和进场后抽样复验合格的试验报告，钢筋笼制作符合设计要求，主筋间距允许偏差±20mm，钢筋笼直径允许偏差±10mm，钢筋笼长度允许偏差±50mm。主筋和箍筋的制作偏差检查并填分项工程质量检验平定表。钢筋笼点焊缝质量外观检查合格后，做每200个接头一组的搞拉试验。5、砼搅拌与灌注，组成砼的各种材料有质量证明单和复试试验报告，砼配合比、计量、坍落度、搅拌时间符合规定。6、每桩各道工序均填写相应的施工记录和隐蔽工程验收单。7、做好灌注桩桩身的动测，确保桩质量。〔五〕、劳动组织该工程以机械挖孔桩为主，每幢安排5名挖孔机械操作者，在机械开挖至桩的扩孔部位时，经过设计、监理、甲方等单位确认孔底无毒气等现象时，扩孔部位采用人工挖孔，每幢安排8人。〔六〕、施工进度方案按排一班人员，挖孔桩土石方六天大致完成，八天孔桩砼浇筑完成。〔七〕、平安技术措施1、施工前做好作业班组的三级教育、平安技术交底、施工方案、操作规程学习作，每日做好班前上岗三活动和班后下岗检查并做好记录。2、由工程 部人员做好平时的宣传教育工作及与班组做好经常性的检查，以确保平安施工。3、挖孔时孔内设置应急软爬梯，供人员上下井，使用的机具平安可行使用前先检查其平安性。4、孔口四周设置护栏，加了0.8米高围栏转护,并悬挂明显危险标志牌。5、挖出的土石方及时运离孔口,不得堆放在孔口四周1米范围内,机动车辆的通行不得对孔壁的平安造成影响。6、在孔口设活动盖板,在施工间歇或下班时孔口盖上活动盖板或筏,以防土石块,人员掉入孔内。7、每日开工前检测玷下的有毒有害气体,假设发现有危险那么待隐患消除后再继续施工.桩孔开挖深度超过10米时,设专门向井送风的设备,风量不宜少于5L/S.8、井口作业人员挂平安带,井下作业戴好平安帽,提土时井下设平安区,防掉土、石伤人。9、孔内严禁放炮，以防震动土壁或使护壁裂缝塌落，造成事故。10、加强对孔壁土层涌水情况的观察，发现异常情况，及时采取处理措施。11、施工现场的一切电源，电路的安装和撤除由持证电工操作，电器严格接地、接零和使用漏电保护器。各孔用电分闸，严禁一闸多用。孔上电缆、电线有防磨损、防潮、防断等保护措施。照明采用平安矿或12V以下平安灯，并遵守?建筑施工平安检查标准?〔JGJ59-99〕中有关施工现场临时用电的规定。 '
