管桩_塔吊基础工程施工设计方案.doc

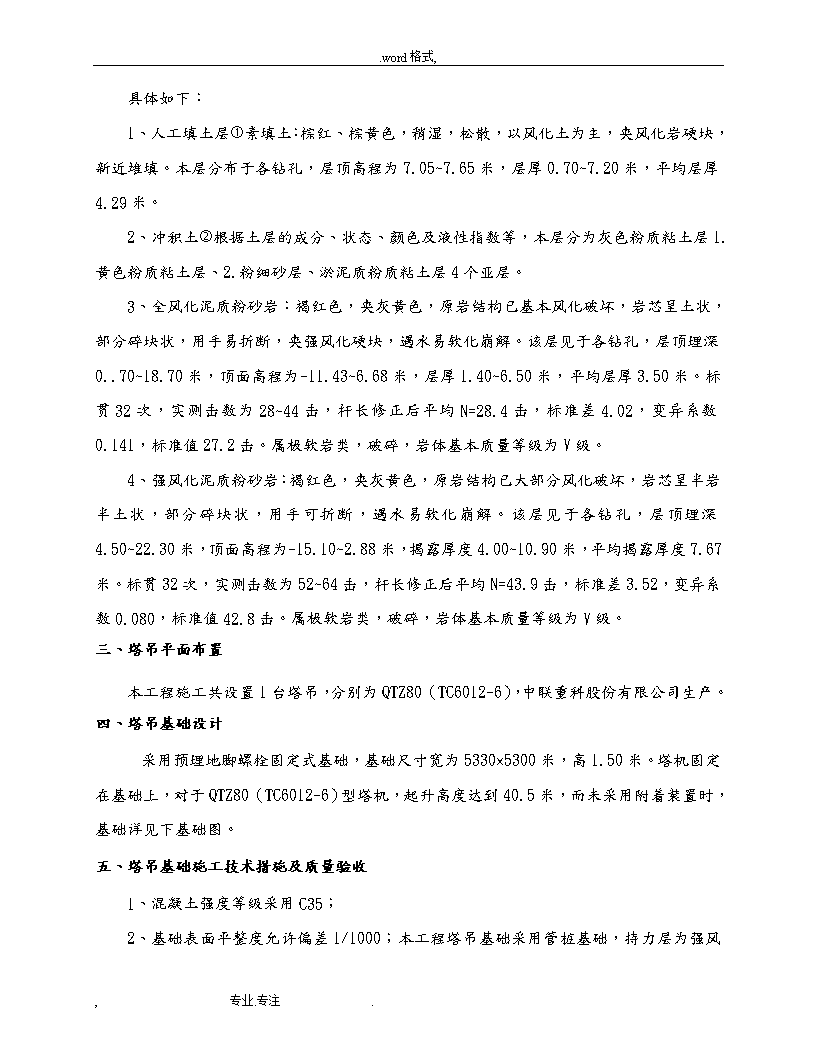

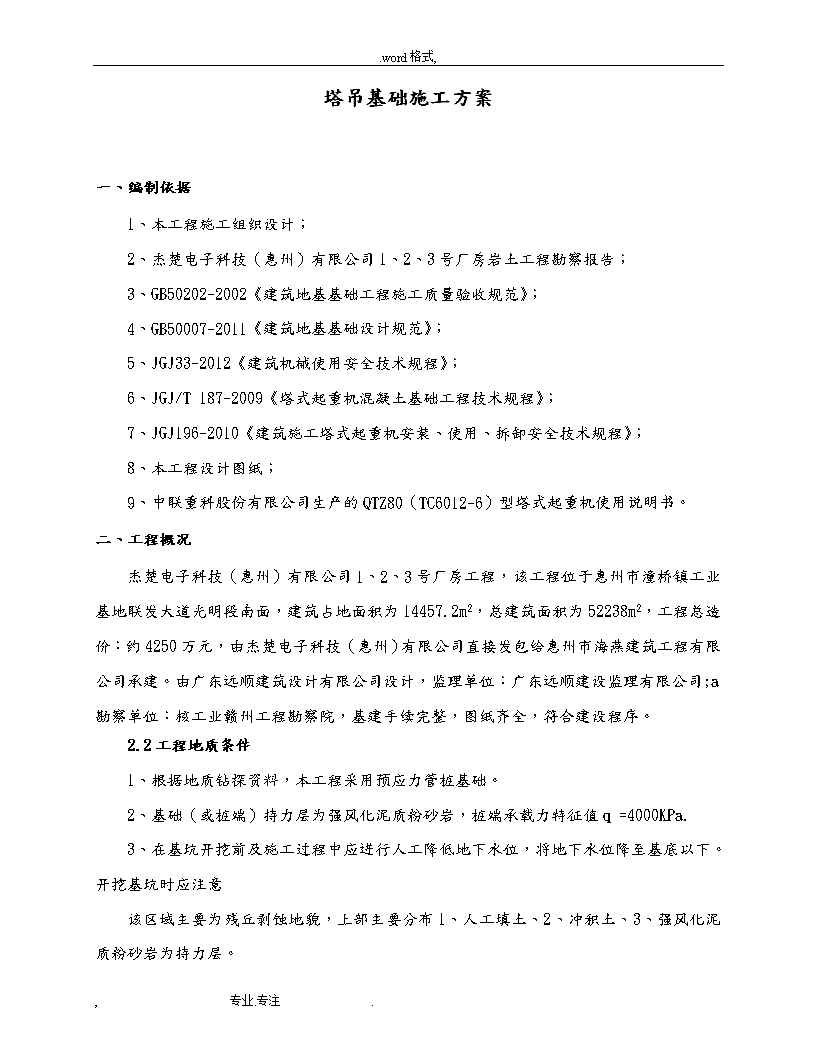

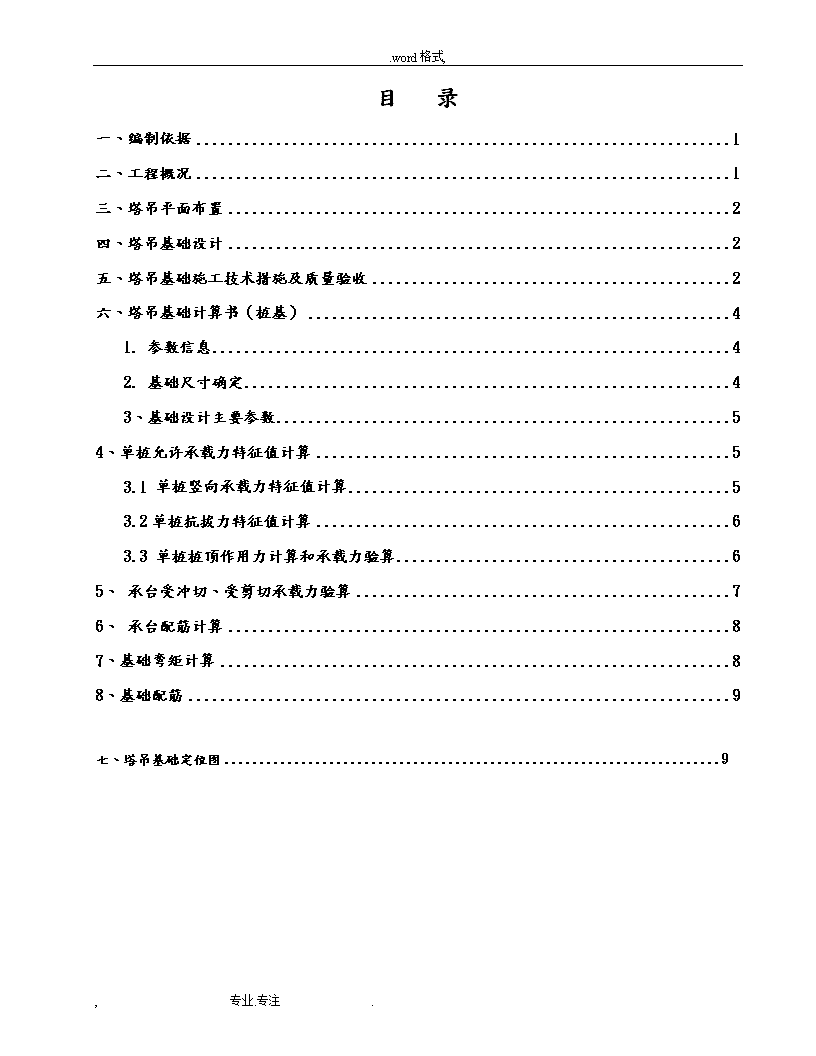

'.word格式,目录一、编制依据1二、工程概况1三、塔吊平面布置2四、塔吊基础设计2五、塔吊基础施工技术措施及质量验收2六、塔吊基础计算书（桩基）41.参数信息42.基础尺寸确定43、基础设计主要参数54、单桩允许承载力特征值计算53.1单桩竖向承载力特征值计算53.2单桩抗拔力特征值计算63.3单桩桩顶作用力计算和承载力验算65、承台受冲切、受剪切承载力验算76、承台配筋计算87、基础弯矩计算88、基础配筋9七、塔吊基础定位图9,专业.专注. .word格式,塔吊基础施工方案一、编制依据1、本工程施工组织设计；2、杰楚电子科技（惠州）有限公司1、2、3号厂房岩土工程勘察报告；3、GB50202-2002《建筑地基基础工程施工质量验收规范》；4、GB50007-2011《建筑地基基础设计规范》；5、JGJ33-2012《建筑机械使用安全技术规程》；6、JGJ/T187-2009《塔式起重机混凝土基础工程技术规程》；7、JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》；8、本工程设计图纸；9、中联重科股份有限公司生产的QTZ80（TC6012-6）型塔式起重机使用说明书。二、工程概况杰楚电子科技（惠州）有限公司1、2、3号厂房工程，该工程位于惠州市潼桥镇工业基地联发大道光明段南面，建筑占地面积为14457.2m2，总建筑面积为52238m2，工程总造价：约4250万元，由杰楚电子科技（惠州）有限公司直接发包给惠州市海燕建筑工程有限公司承建。由广东远顺建筑设计有限公司设计，监理单位：广东远顺建设监理有限公司;a勘察单位：核工业赣州工程勘察院，基建手续完整，图纸齐全，符合建设程序。2.2工程地质条件1、根据地质钻探资料，本工程采用预应力管桩基础。2、基础（或桩端）持力层为强风化泥质粉砂岩，桩端承载力特征值q=4000KPa.3、在基坑开挖前及施工过程中应进行人工降低地下水位，将地下水位降至基底以下。开挖基坑时应注意该区域主要为残丘剥蚀地貌，上部主要分布1、人工填土、2、冲积土、3、强风化泥质粉砂岩为持力层。,专业.专注. .word格式,具体如下：1、人工填土层素填土：棕红、棕黄色，稍湿，松散，以风化土为主，夹风化岩硬块，新近堆填。本层分布于各钻孔，层顶高程为7.05~7.65米，层厚0.70~7.20米，平均层厚4.29米。2、冲积土根据土层的成分、状态、颜色及液性指数等，本层分为灰色粉质粘土层1.黄色粉质粘土层、2.粉细砂层、淤泥质粉质粘土层4个亚层。3、全风化泥质粉砂岩：褐红色，夹灰黄色，原岩结构已基本风化破坏，岩芯呈土状，部分碎块状，用手易折断，夹强风化硬块，遇水易软化崩解。该层见于各钻孔，层顶埋深0..70~18.70米，顶面高程为-11.43~6.68米，层厚1.40~6.50米，平均层厚3.50米。标贯32次，实测击数为28~44击，杆长修正后平均N=28.4击，标准差4.02，变异系数0.141，标准值27.2击。属极软岩类，破碎，岩体基本质量等级为V级。4、强风化泥质粉砂岩：褐红色，夹灰黄色，原岩结构已大部分风化破坏，岩芯呈半岩半土状，部分碎块状，用手可折断，遇水易软化崩解。该层见于各钻孔，层顶埋深4.50~22.30米，顶面高程为-15.10~2.88米，揭露厚度4.00~10.90米，平均揭露厚度7.67米。标贯32次，实测击数为52~64击，杆长修正后平均N=43.9击，标准差3.52，变异系数0.080，标准值42.8击。属极软岩类，破碎，岩体基本质量等级为V级。三、塔吊平面布置本工程施工共设置1台塔吊，分别为QTZ80（TC6012-6），中联重科股份有限公司生产。四、塔吊基础设计采用预埋地脚螺栓固定式基础，基础尺寸宽为5330×5300米，高1.50米。塔机固定在基础上，对于QTZ80（TC6012-6）型塔机，起升高度达到40.5米，而未采用附着装置时，基础详见下基础图。五、塔吊基础施工技术措施及质量验收1、混凝土强度等级采用C35；2、基础表面平整度允许偏差1/1000；本工程塔吊基础采用管桩基础，持力层为,专业.专注. .word格式,强风化泥质粉砂岩。3、埋设件埋设参照以下程序施工：①将16件M36高强度螺栓及垫板与预埋螺栓定位框装配在一起。②为了便于施工，当钢筋捆扎到一定程度时，将装配好的预埋螺栓和预埋螺栓定位框整体吊入钢筋网内，在预埋螺栓定位框上加工找水平，保证预埋后定位框中心线与水平面的垂直度小于1.5/1000。③固定支腿周围混凝土充填率必须达到95%以上。4、起重机的混凝土基础应验收合格后，方可使用。5、起重机的金属结构、及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于4Ω。6、按塔机说明书，核对基础施工质量关键部位。7、检测塔机基础的几何位置尺寸误差，应在允许范围内，测定水平误差大小，以便准备垫铁。8、机脚螺丝应严格按说明书要求的平面尺寸设置，允许偏差不得大于5mm。9、基础砼浇筑完毕后应浇水养护，达到砼设计强度方可进行上部结构的安装作业。如提前安装必须有同条件养护砼试块试验报告，强度达到安装说明书要求。10、塔吊基础砼浇筑后应按规定制作试块，基础内钢筋必须经质检部门、监理部门验收合格方可浇筑砼，并应作好、隐检记录。以备作塔吊验收资料。11、钢筋、水泥、砂石集料应具有出厂合格证或试验报告。12、塔吊基础底部土质应良好，开挖经质检部门验槽，符合设计要求及地质报告概述方可施工。13、塔吊基础施工后，四周应排水良好，以保证基底土质承载力。14、塔机的避雷装置宜在基础施工时首先预埋好，塔机的避雷针可用横截面不小于16mm2的绝缘铜电缆或横截面30mm×3.5mm表面经电镀的金属条直接与基础底板钢筋焊接相连。,专业.专注. .word格式,15、基础塔吊砼拆模后应在四角设置沉降观测点，并完成初始高程测设，在上部结构安装前再测一次，以后在上部结构安装后每半月测设一次，发现沉降过大、过快、不均匀沉降等异常情况应立即停止使用，并汇报公司工程技术部门分析处理后，方可决定可断续使用或不能使用。六、塔吊基础计算书（桩基）本工程塔吊高度在40m左右。1、2、3号厂房中间安装一台塔吊采用QTZ80（TC5613-6）型塔吊，最大吊杆长度60m。该区域均为人工填土，未完成自重固结。该区域基础设计为桩基础，因此，塔吊基础的持力层不能选在回填土上。设DN400/AB管桩4根，持力层必须是入强风化泥质粉砂岩。塔吊基础混凝土为C35，具体施工详见塔吊基础施工图。塔吊基础定位尺寸必须按图示轴线尺寸测量定位，严格核对轴线与基础中心尺寸。在此，对塔吊桩基基础进行设计计算。基础桩：DN400*AB管桩4根，入土1200m(厂房承台桩一致）1.参数信息塔吊型号:QTZ80（TC6012-6），塔机固定在基础上，起升高度达到40.5米，而未采用附着装置时，对基础产生的荷载值最大，具体数值见下表：荷载工况基础荷载P（kN）M（kN.m）P1P2MMk工作状态695291699305非工作状态57579228902.基础尺寸确定基础的厚度取:H=1.5m基础的平面尺寸取：Ac×Bc=5300mm×5300mm基础面积A=5.3×5.3=28.09m2,专业.专注. .word格式,3、基础设计主要参数因场地内地质条件限制，地基承载力无法满足60m塔吊所需的地基承载要求，故选择施工4根预应力管桩基础做为塔吊承载的基础。比较桩基础塔吊基础的工作状态和非工作状态的受力情况，桩基础按非工作状态计算，受力如上图所示：P1=575kNGk=25×5.3×5.3×1.80=1264.1kNP2=79kNMk=2289+79×1.50=2407.5kN.m4、单桩允许承载力特征值计算3.1单桩竖向承载力特征值计算1）、按地基土物理力学指标与承载力参数计算Ap＝πr2＝0.1963m2（DBJ15-31-2003）（10.2.4-1）,专业.专注. .word格式,2）、桩身截面强度计算砼强度C80＝0.7×35.9×103×0.1963＝4993.019kN＞=4828.5KN式中：＝0.7；fc＝35.9×103kN/m2；Ap＝0.1963m23.2单桩抗拔力特征值计算（DBJ15-31-2003）（10.2.10）＝1319.06+340.61＝1659.67kN＝3.14×0.5×(0.4×10×3.9+0.6×6×3.8+0.7×40×11.9+0.7×700×1)＝1319.06kN0.9G0＝0.9×π×（0.52-0.252）×25.7×25＝340.61kN3.3单桩桩顶作用力计算和承载力验算轴心竖向力作用下（DBJ15-31-2003）（10.2.1-1）kN
