地基与基础工程施工方案及技术交底

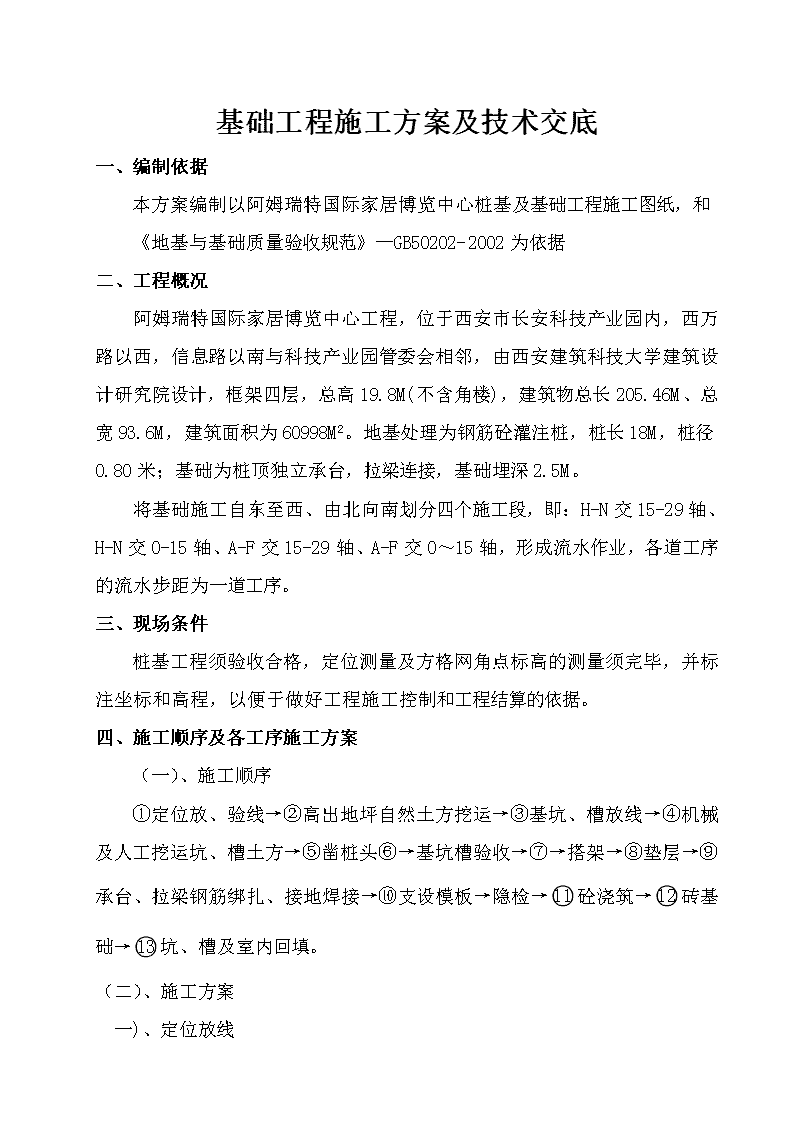

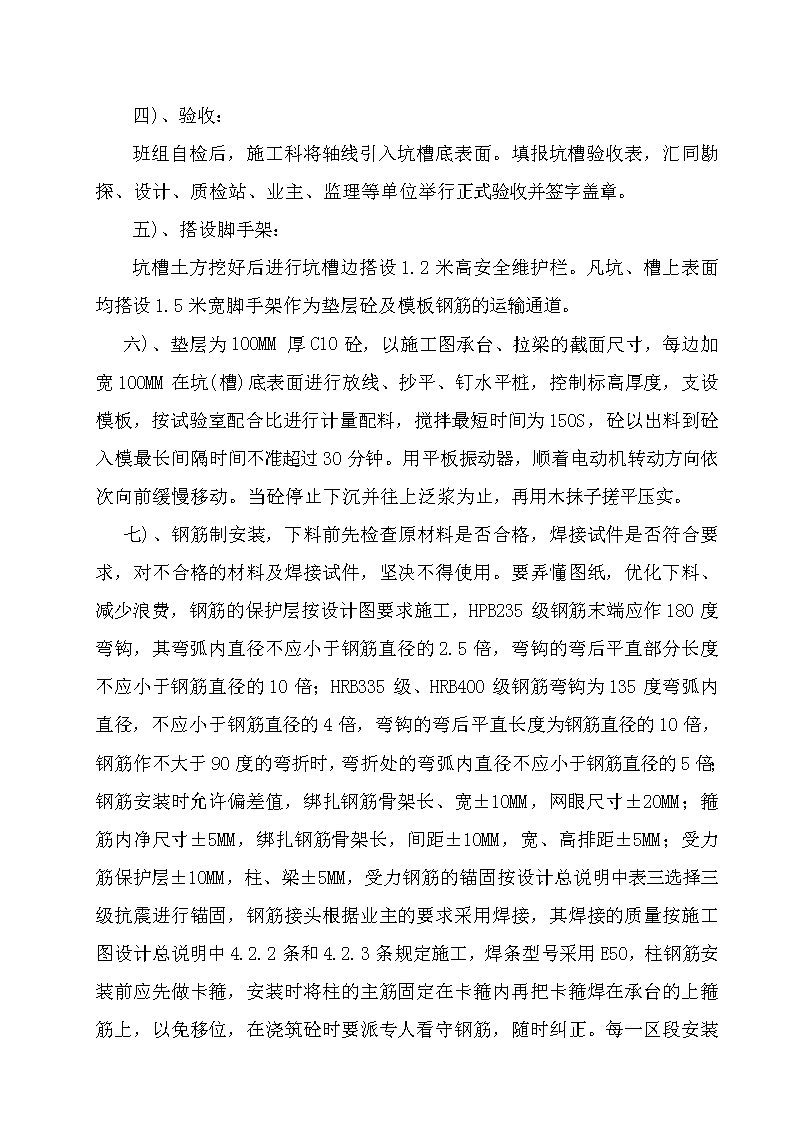

'基础工程施工方案及技术交底一、编制依据本方案编制以阿姆瑞特国际家居博览中心桩基及基础工程施工图纸，和《地基与基础质量验收规范》—GB50202-2002为依据二、工程概况阿姆瑞特国际家居博览中心工程，位于西安市长安科技产业园内，西万路以西，信息路以南与科技产业园管委会相邻，由西安建筑科技大学建筑设计研究院设计，框架四层，总高19.8M(不含角楼)，建筑物总长205.46M、总宽93.6M，建筑面积为60998M2。地基处理为钢筋砼灌注桩，桩长18M，桩径0.80米；基础为桩顶独立承台，拉梁连接，基础埋深2.5M。将基础施工自东至西、由北向南划分四个施工段，即：H-N交15-29轴、H-N交0-15轴、A-F交15-29轴、A-F交O～15轴，形成流水作业，各道工序的流水步距为一道工序。三、现场条件桩基工程须验收合格，定位测量及方格网角点标高的测量须完毕，并标注坐标和高程，以便于做好工程施工控制和工程结算的依据。四、施工顺序及各工序施工方案（一）、施工顺序①定位放、验线→②高出地坪自然土方挖运→③基坑、槽放线→④机械及人工挖运坑、槽土方→⑤凿桩头⑥→基坑槽验收→⑦→搭架→⑧垫层→⑨承台、拉梁钢筋绑扎、接地焊接→⑩支设模板→隐检→砼浇筑→砖基础→坑、槽及室内回填。（二）、施工方案一)、定位放线 根据方格角点标高测量图从O轴外5米至15轴交A--N轴的自然高方用机械挖平(含A轴南5米)由于方量大将所挖出的土方和桩基孔土方用车辆运出距建筑物中心250米外集中堆放。放线前先校对轴线定拉尺寸再按图纸设计要求将承台、拉梁截面作业面每边加宽50CM，放坡系数为l：0.33，一个区段放线结束后，应填写复核单交质检科复核签字后方可进行下道工序。由于本工程总长度为205.46M、总宽度93.6M，横向和纵向轴线分段放线，通线校核。二)、坑槽机械挖运土方：开挖前先检查灰线是否完整，如有不明之处必须弄清才能开挖，同时将挖出的土方运至集中点堆放，坑槽边缘1米内不准堆土，放置材料、设备等，1米外堆土高度不准超过1米。机械挖方不准撞击砼桩。坑槽挖深2／3时，应立即测量标高并在土壁上钉水平桩，控制深度。机械挖方必须留置50毫米高，用人工挖平，严禁扰动土层，人工诼步进行修整坑、槽底、壁直至达到规范要求。坑槽底标高-10MM及表面平整度不准超过10MM，长、宽±50MM。三)、人工凿（破）砼桩头：砼桩头凿除前先测量标高，控制桩头凿除后标高控制在-2.45M，凿除的砼渣运出现场，凿除后桩钢筋锚固长度不小于60CM。做法见下图 四)、验收：班组自检后，施工科将轴线引入坑槽底表面。填报坑槽验收表，汇同勘探、设计、质检站、业主、监理等单位举行正式验收并签字盖章。五)、搭设脚手架：坑槽土方挖好后进行坑槽边搭设1.2米高安全维护栏。凡坑、槽上表面均搭设1.5米宽脚手架作为垫层砼及模板钢筋的运输通道。六)、垫层为100MM厚C10砼，以施工图承台、拉梁的截面尺寸，每边加宽100MM在坑(槽)底表面进行放线、抄平、钉水平桩，控制标高厚度，支设模板，按试验室配合比进行计量配料，搅拌最短时间为150S，砼以出料到砼入模最长间隔时间不准超过30分钟。用平板振动器，顺着电动机转动方向依次向前缓慢移动。当砼停止下沉并往上泛浆为止，再用木抹子搓平压实。七)、钢筋制安装，下料前先检查原材料是否合格，焊接试件是否符合要求，对不合格的材料及焊接试件，坚决不得使用。要弄懂图纸，优化下料、减少浪费，钢筋的保护层按设计图要求施工，HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的10倍；HRB335级、HRB400级钢筋弯钩为135度弯弧内直径，不应小于钢筋直径的4倍，弯钩的弯后平直长度为钢筋直径的10倍，钢筋作不大于90度的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍；钢筋安装时允许偏差值，绑扎钢筋骨架长、宽±10MM，网眼尺寸±20MM；箍筋内净尺寸±5MM，绑扎钢筋骨架长，间距±10MM，宽、高排距±5MM；受力筋保护层±10MM，柱、梁±5MM，受力钢筋的锚固按设计总说明中表三选择三级抗震进行锚固，钢筋接头根据业主的要求采用焊接，其焊接的质量按施工图设计总说明中4.2.2条和4.2.3条规定施工，焊条型号采用E50 ，柱钢筋安装前应先做卡箍，安装时将柱的主筋固定在卡箍内再把卡箍焊在承台的上箍筋上，以免移位，在浇筑砼时要派专人看守钢筋，随时纠正。每一区段安装结束后填写交接班手续并填写隐蔽工程验收记录。八)、模板支设：按图示尺寸先配制承台、拉梁模板，待钢筋交接手续后进行安装，模板及其支架应具有足够的承截能力，刚度和稳定性能可靠地承受浇筑混凝土时的重量和振捣时的冲击力以及施工时荷载。基础模板采用多层胶合板做模板。利用土壁及50X100木方做支撑。模板的安装基本质量要求，所有纵、横向拉梁及同类型的承台，在轴线的两端用钢管桩打入土层，再用16#铁丝锚在两端钢管桩的水平点上，作控制承台、拉梁的弯曲变形及水平标高，使其轴线直径在一个水平上。偏差不准超过5MM(总长或总宽)截面尺寸，承台模板±5MM，拉梁、柱±2MM、垂直度2MM，相邻两板表面高低差2MM、表面平整度2MM。九)、浇筑前的准备工作：①检查商品砼的质量控制项内的全部资料是否完整及各数据是否符合规范要求。②检验的工具及试块模板是否到位。③现场模板内的清理，模板的加固、验收，浇水湿润木模。④工种间的交接记录。⑤振动机械的试转。⑥检查标高控制点。砼的浇筑顺序及方法、要求、养护、砼块留置试块等详见《砼技术交底》。十)、砖基础：1、±0．000以下采用MUlO标准砖，M7.5水泥砂砌筑墙厚240MM ，(仅于用建筑物的外墙基础)凡内墙基础请业主尽快落实施工详图。2、所有材料进场要有出厂合格证(砂除外)并进行复试，合格后方可使用。3、砂浆宜采用中砂，过筛，含泥量不准超标，每250M3砌体或每一施工班次，制做砂浆试块一组，标养28天，试块的平均强度不小于标准抗压强度。任意一组试块强度不小于0.85fm·k。施工时砂浆严格按重量计量，以试验室的配合比报告配制。M7.5水泥砂浆：水泥240KG、砂1370KG。砂浆用机械搅拌不小于3min随拌随用，使用前如出现泌水，应再次拌和，拌制后3H内使用完毕。4、技术要求：墙长大于5M时中部增加构造柱，凡上部有门窗洞口的两侧设构造柱拉墙筋做法5、砌筑要求：砌筑前提前1天浇水湿润，在砌筑的位置上弹出墙外边线，抄平在柱子上一O．07M标高处弹水平线，先排砖后砌筑，采用梅花形三一 砌砖法，砌筑前在两端柱子上画皮数，灰缝应均匀上下错缝要垂直不得出现通缝，透明缝，严禁水冲浆灌缝，水平及竖向灰缝宽度不小于8MM，不大于12MM，灰浆饱满度不得小于80％，墙面应横平竖直。构造柱部位砌成马牙槎，先退后进60MM，高300MM及时清理柱内落地灰，砖碴杂物等，每道工序施工做到工完、料尽、场地清。十一)、坑槽及室内回填土：1、由于工程量大，工期紧，室内隔墙、货梯、观光梯、扶梯等，无基础设计图，为了不影响工期，(包含地沟)先回土夯实，待一层结构浇筑拆除后和设计图下达时再进行二次人工挖施工。2、坑、槽及室内素土回填前，先清除坑、槽内杂物、材料等，回填纯净的自然粘土，分层夯实每层虚铺厚度不得大于250MM，蛙式打夯机夯实四遍，回填土粒径不得大于20MM，压实系数不小于0．95表面平整度不得大于20MM，回填至室内-0.25M回填结束后应立即报验。注：各道工序施工时严格执行安全技术交底的要求。审核人：交底人：各工种接收人：江都建设西安公司阿姆瑞特项目部2004年.3月.2日'
