非标设备制作壁板倒装工艺技术交底记录

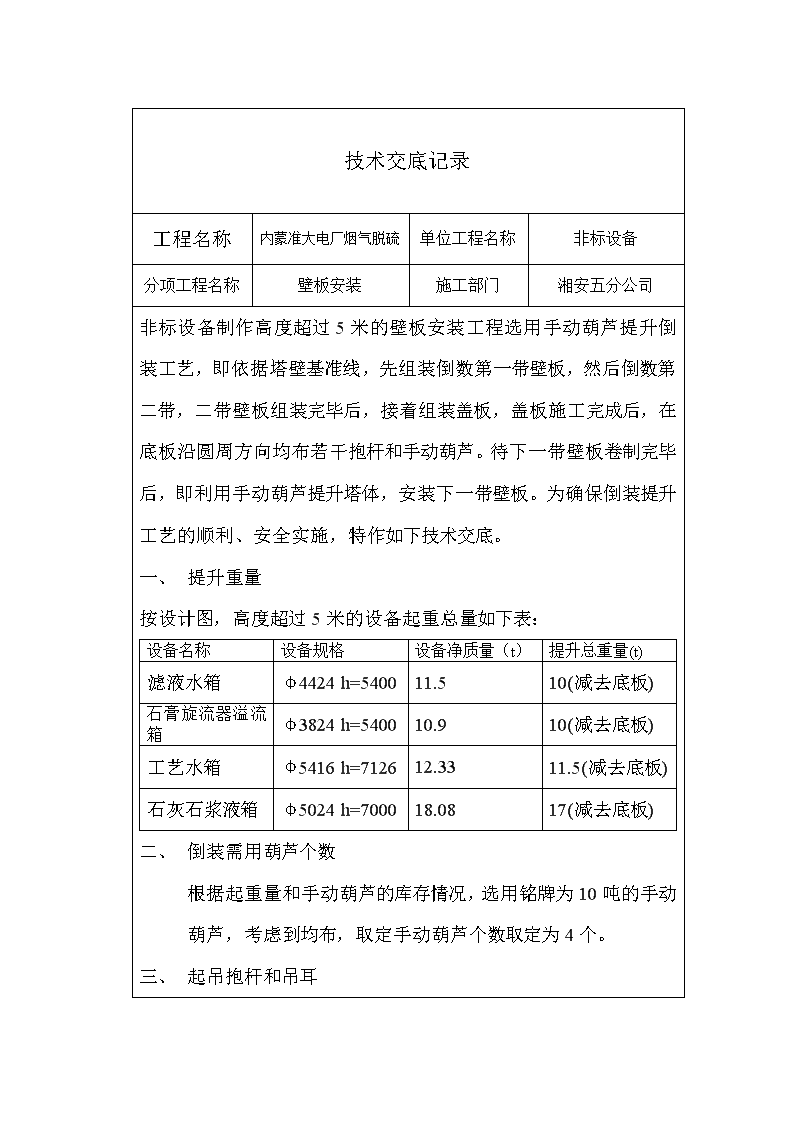

'技术交底记录工程名称内蒙准大电厂烟气脱硫单位工程名称非标设备分项工程名称壁板安装施工部门湘安五分公司非标设备制作高度超过5米的壁板安装工程选用手动葫芦提升倒装工艺，即依据塔壁基准线，先组装倒数第一带壁板，然后倒数第二带，二带壁板组装完毕后，接着组装盖板，盖板施工完成后，在底板沿圆周方向均布若干抱杆和手动葫芦。待下一带壁板卷制完毕后，即利用手动葫芦提升塔体，安装下一带壁板。为确保倒装提升工艺的顺利、安全实施，特作如下技术交底。一、提升重量按设计图，高度超过5米的设备起重总量如下表：设备名称设备规格设备净质量（t）提升总重量(t)滤液水箱φ4424h=540011.510(减去底板)石膏旋流器溢流箱φ3824h=540010.910(减去底板)工艺水箱φ5416h=712612.3311.5(减去底板)石灰石浆液箱φ5024h=700018.0817(减去底板)二、倒装需用葫芦个数根据起重量和手动葫芦的库存情况，选用铭牌为10吨的手动葫芦，考虑到均布，取定手动葫芦个数取定为4个。三、起吊抱杆和吊耳 1.根据经验值和每个葫芦所担负的起重量，抱杆立柱选定为φ159×4.5的无缝钢管，根据每带壁板的高度和葫芦的链条行程，每根抱杆的长度取定为3.5米，抱杆沿圆周每90度布置1根，共布置4根；2.吊耳选用12mm厚的钢板制作。二、抱杆和吊耳安装1．抱杆的一端打制坡口满焊在设备底板上，一端用钢板封口，并在端部焊接吊耳，抱杆必须与底板垂直，用线坠检查其垂直度；2．为确保抱杆的稳固度，在抱杆1/2以上安装2个角钢（∠63×63×6）斜拉支撑，该支撑与底板成60度夹角；3.壁板吊耳卡住槽钢胀圈焊接在壁板上，壁板与抱杆的吊点必须在同一垂直线上，手动葫芦不得斜拉五、筒体起吊1．每次提升前，必须认真检查每个葫芦吊钩、滑轮、链条等受力点的强度情况，检查每根抱杆、每个吊耳的焊缝情况，发现有焊缝炸裂、吊耳变形、葫芦失效等事故隐患时，必须立即处理；2．4个葫芦有且只能有一个人负责操作，当突然感到拉动力度加大时，必须停止起吊，查明原因方可继续起吊3． 起吊时设专人在筒体外观察设备的倾斜情况，并用口哨以预约的信号指挥葫芦拉动人员的行动，所有作业人员必须听从指挥，绝不能独干独行；1．每次提升，当壁板下口离底板100mm时，必须停止提升，观察10分钟，分别检查立柱、提升钩头、胀圈、葫芦、吊耳等无问题后，方可继续提升；2．提升时，各葫芦差异必须控制在50mm内；3．提升致接近壁板高度时，应减慢提升速度，严格控制塔体倾斜度，当提升到下壁板高度时立即停止提升。附：抱杆、吊耳安装示意图。技术员施工班组项目技术主管关键及特殊工序的技术交底时，由项目技术主管主持。 抱杆制作安装示意图上口封板(δ=10)吊耳(δ=12)立柱(φ159*4）3500斜拉支撑(∠63*6）设备底板壁板吊耳示意图此处卡住胀圈 12厚钢板'
