南阳市中心医院高层综合病房楼技术交底记录

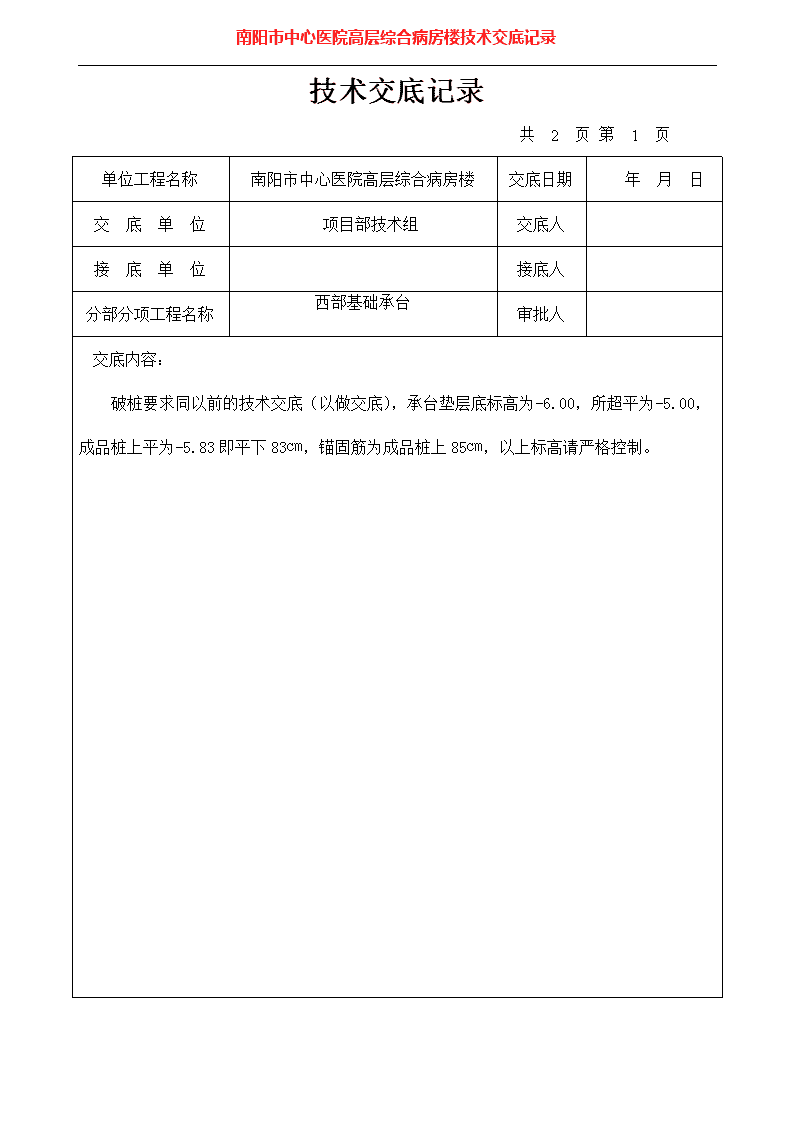

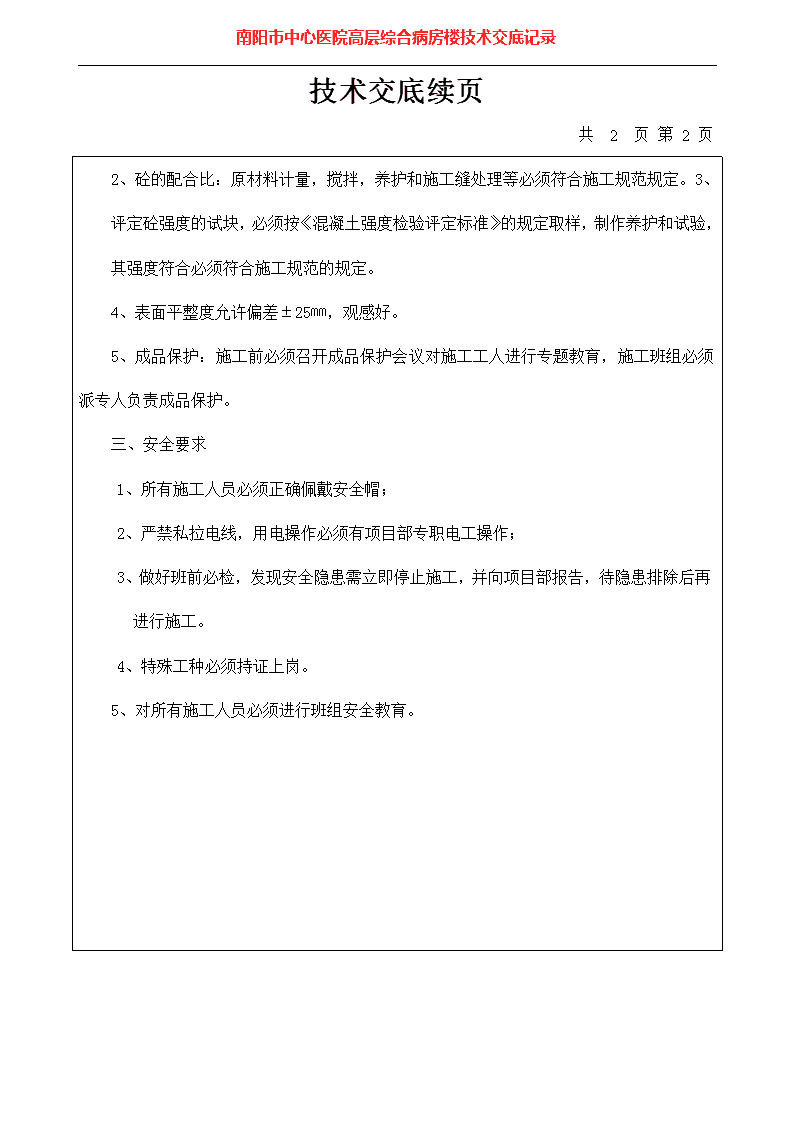

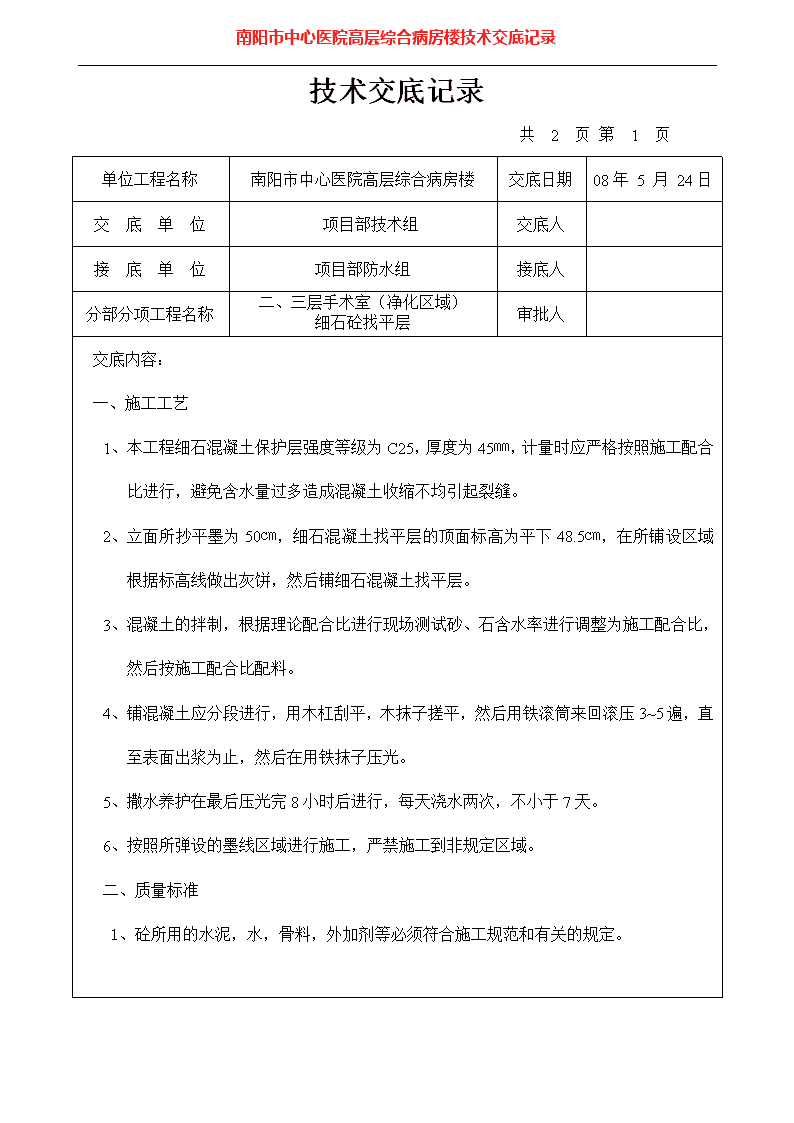

'南阳市中心医院高层综合病房楼技术交底记录技术交底记录共2页第1页单位工程名称南阳市中心医院高层综合病房楼交底日期年月日交底单位项目部技术组交底人接底单位接底人分部分项工程名称西部基础承台审批人交底内容：破桩要求同以前的技术交底（以做交底），承台垫层底标高为-6.00，所超平为-5.00，成品桩上平为-5.83即平下83㎝，锚固筋为成品桩上85㎝，以上标高请严格控制。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共2页第1页单位工程名称南阳市中心医院高层综合病房楼交底日期08年5月24日交底单位项目部技术组交底人接底单位项目部防水组接底人分部分项工程名称二、三层手术室（净化区域）细石砼找平层审批人交底内容：一、施工工艺1、本工程细石混凝土保护层强度等级为C25，厚度为45㎜，计量时应严格按照施工配合比进行，避免含水量过多造成混凝土收缩不均引起裂缝。2、立面所抄平墨为50㎝，细石混凝土找平层的顶面标高为平下48.5㎝，在所铺设区域根据标高线做出灰饼，然后铺细石混凝土找平层。3、混凝土的拌制，根据理论配合比进行现场测试砂、石含水率进行调整为施工配合比，然后按施工配合比配料。4、铺混凝土应分段进行，用木杠刮平，木抹子搓平，然后用铁滚筒来回滚压3~5遍，直至表面出浆为止，然后在用铁抹子压光。5、撒水养护在最后压光完8小时后进行，每天浇水两次，不小于7天。6、按照所弹设的墨线区域进行施工，严禁施工到非规定区域。二、质量标准1、砼所用的水泥，水，骨料，外加剂等必须符合施工规范和有关的规定。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共2页第2页2、砼的配合比：原材料计量，搅拌，养护和施工缝处理等必须符合施工规范规定。3、评定砼强度的试块，必须按《混凝土强度检验评定标准》的规定取样，制作养护和试验，其强度符合必须符合施工规范的规定。4、表面平整度允许偏差±25㎜，观感好。5、成品保护：施工前必须召开成品保护会议对施工工人进行专题教育，施工班组必须派专人负责成品保护。三、安全要求1、所有施工人员必须正确佩戴安全帽；2、严禁私拉电线，用电操作必须有项目部专职电工操作；3、做好班前必检，发现安全隐患需立即停止施工，并向项目部报告，待隐患排除后再进行施工。4、特殊工种必须持证上岗。5、对所有施工人员必须进行班组安全教育。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共2页第1页单位工程名称南阳市中心医院高层综合病房楼交底日期年月日交底单位项目部技术组交底人接底单位项目部防水组接底人分部分项工程名称细石混凝土防水保护层审批人交底内容：一、施工工艺1、本工程细石混凝土保护层强度等级为C20，厚度为30㎜，其基底为1.5厚改性聚氨酯防水涂料，计量时应严格按照施工配合比进行，避免含水量过多造成混凝土收缩不均引起裂缝。2、立面所抄平墨为50㎝，细石混凝土保护层在底板下的顶面标高为平下35㎝，承台、拉梁、集水坑、抗水板应在四周根据标高线做出灰饼，然后铺细时混凝土。3、混凝土的拌制，根据理论配合比进行现场测试砂、石含水率进行调整为施工配合比，然后按施工配合比配料。4、铺混凝土应分段进行，用木杠刮平，木抹子搓平，然后用铁滚筒来回滚压3~5遍，直至表面出浆为止，然后在用木抹子搓平。5、撒水养护在最后木抹子搓平完24小时后进行，每天浇水两次，不小于7天。二、质量标准1、砼所用的水泥，水，骨料，外加剂等必须符合施工规范和有关的规定。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共2页第2页2、砼的配合比：原材料计量，搅拌，养护和施工缝处理等必须符合施工规范规定。3、评定砼强度的试块，必须按《混凝土强度检验评定标准》的规定取样，制作养护和试验，其强度符合必须符合施工规范的规定。4、表面平整度允许偏差±5㎜，观感好。5、成品保护：施工前必须召开成品保护会议对施工工人进行专题教育，施工班组必须派专人负责成品保护，严禁损害聚氨酯防水涂料。三、安全要求1、所有施工人员必须正确佩戴安全帽；2、严禁私拉电线，用电操作必须有项目部专职电工操作；3、做好班前必检，发现安全隐患需立即停止施工，并向项目部报告，待隐患排除后再进行施工。4、特殊工种必须持证上岗。5、对所有施工人员必须进行班组安全教育。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共4页第1页单位工程名称南阳市中心医院高层综合病房楼交底日期年月日交底单位项目部技术组交底人接底单位防水施工班组接底人分部分项工程名称地下室及外墙防水审批人交底内容：一、施工工艺地下室防水参图纸设计要求执行标准图集02J301。采用25厚1：2防水砂浆，1.5mm厚改性聚氨酯防水涂膜，在基础梁、桩基、砖胎模等阴阳角处和砖胎模与混凝土垫层的结合缝处增加一布两涂增强层，防水层的保护层设置一道防水层的保护层立面设置一道5厚聚乙烯毡板，底部做30厚C20细石砼保护层。1、涂料防水层的基层应牢固，基面应洁净、平整，不应有空鼓、松动、起砂和脱皮现象，要求干燥.，含水率低于9%。2、基层阴阳角处应做成尺寸为30mm的圆弧。3、基层处理剂施工：将改性聚氨酯倒入桶中，搅拌均匀，用刮板均匀涂布在基层表面上，不得堆积或露白底，待涂膜干燥后进行下道工序。4、增强层：在所有承台、基梁、砖胎模的阴阳角处、承台砖胎模和底板混凝土垫层的交接处先涂刷聚氨酯一道，而后铺设玻璃丝纤维布，紧接着在布上再涂刷一道聚氨酯防水涂料，完成增强层施工。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共4页第2页交底内容：5、涂抹防水层施工，用皮刮板将已配置好的聚氨酯涂膜防水混合材料，均匀涂布在刷过底胶和增强层的表面上，涂布时要求厚薄均匀一致。第二遍涂膜在第一遍涂膜固化成膜后进行，方向与第一遍垂直，如此反复，至止刷到规定厚度1.5mm厚，最小厚度不小于设计厚度的90％。1、涂膜固化后，经验收合格后，做保护层。所有承台坑内底板与四周立壁、基础梁立壁及基础梁底面均满刮，在基梁、桩基、砖胎模等阴阳角处均增加两道附加层，宽度除外墙一圈为500mm外，其余均为200mm宽。2、集水坑、电梯井部位防水，内外满涂。3、在平面与立壁的搭接槎处，阴角找平层需做圆弧形或斜角，该部分是防水薄弱部位，先刷一层0.5厚改性聚氨酯300mm宽，而后做两道500mm宽附加层，其中外露搭接槎宽为200mm。4、施工时，清除外墙基面尘土杂质，用棉砂将尘土、砂粒擦拭干净，然后在外墙基面涂布基层处理剂，在其固化后，可继续刷改性聚氨酯防水层。涂布时，一般先涂上部，再涂下部，按照从上至下的顺序涂布，在已涂布完涂料并已固化成膜的外墙立面的涂膜防水层上，在其防水层表面用聚醋酸乙烯胶粘贴5mm厚聚苯已烯泡沫塑料板作保护层。固化后的涂膜不得有气泡、气孔、起鼓、破损等现象，未完全固化前严禁堆放有尖脱棱角物件。防水涂膜基本均匀，检验涂膜厚度采取 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共4页第3页交底内容：随机抽样，操作人员严格保护已做好的涂膜防水层，在做保护层前任何人，不得进入施工现场，以免破坏。操作人员穿软底鞋，施工过程中严禁踏未干防水层。下雨、将要下雨或雨后尚未干燥时，不得施工。二、质量标准1、保证项目：改性聚氨酯防水涂料必须符合设计和有关标准规定，并有产品合格证、实验报告。改性聚氨酯防水层及其局部加强的阴阳角部位的做法符合设计要求及规范规定，不得渗漏水。2、基本项目：改性聚氨酯防水的基层应牢固，表面洁净，密实平整，阴阳角呈圆弧形，底胶涂层应均匀，无漏涂。附加涂刷方法、搭接、收头应按设计要求，粘结必须牢固，接缝封闭严密，无损伤、空鼓等缺陷。改性聚氨酯防水层、涂膜厚度均匀、粘结牢固严密，不允许有脱落、开裂、孔眼、涂刷压接不严密的缺陷。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共4页第4页交底内容：表面不应有积水和渗水现象。保护层不得有空鼓、裂缝、脱落现象。三、安全要求1、进入施工现场必须遵守安全生产纪律和操作规程。2、施工应有良好的通风条件，如果通风条件不好，必须安装通风设备。3、在使用手动、气动、电动工具除锈时，应戴防护眼镜。4、戴上防护口罩。5、操作现场严禁吸烟等能引起火灾的行为。6、材料库及作业地点应能保持通风，并配备灭火器，严禁明火入内。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共3页第1页单位工程名称南阳市中心医院高层综合病房楼交底日期年月日交底单位项目部技术组交底人接底单位防水砂浆施工班组接底人分部分项工程名称地下室外墙防水砂浆粉刷审批人交底内容：地下室防水参图纸及设计变更要求执行标准图集02J301。采用25厚1：2防水砂浆粉刷。一、施工准备1、地下室外墙已经质检部门验收合格，同意进入下道工序。2、基坑底部及外墙已清理完毕。3、水泥、砂、防水剂已进场并经复试合格。4、施工机具已准备完毕。5、施工班组及操作工人已进行安全教育。二、施工工艺1、基层处理发现个别处砼墙面如有蜂窝及松散的砼，要剔掉，用水冲刷干净,后用1：3水泥砂浆抹平。表面如有油污用10%火碱溶液刷洗干净，并凿毛。2、刷水泥素浆按照配合比为1：0.8：0.025（重量比）=水泥：水：防水油，进行拌合，先将水泥与水拌合，然后加入防水油搅拌均匀，用软毛刷在基层表面涂刷均匀，随即抹底层防水砂浆。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共3页第2页交底内容：3、抹底层砂浆用1：2.5水泥砂浆，加水泥重5%的防水粉，水灰比为0.6～0.65，稠度为7～8㎝。先将防水粉和水泥、砂子搅拌均匀后，在加水拌合。搅拌均匀后进行摸灰操作，底部摸灰厚度为5～10㎜，在灰未凝固之前用扫帚扫毛。砂浆要随拌随用。拌合及使用砂浆时间不宜超过60分，严禁使用过夜砂浆。4、刷二层水泥素浆在底灰抹完后，常温时隔一天，在刷水泥素浆，配合比及做法与第一层同。5、抹面层砂浆刷过素浆后，紧接着抹面层，配合比及防水粉掺量同底层砂浆，抹灰厚度为5～10㎜左右，凝固前要用木抹子搓平，并用铁抹子压光。6、刷水泥素浆面层抹完1天后刷水泥素浆一道，配合比及做法与第一层同。7、接槎及阴阳角做法接槎不应留在阴阳角处，各层抹灰槎子不得留在一条线上，底层与面层接槎在15～20㎝之间。所有墙的阴角都要做成半径50㎜以上的圆角，阳角做成半径为10㎜的圆角。底部与承台相接处的阴角要做成50㎜以上的圆角，用阴角抹子压光、压实。8、五层做法应紧密结合，不留或少留施工缝，如必须留应留成梯槎，接槎要依照层次顺序操作，层层接槎搭接紧密，接槎位置均须离开阴角200㎜处。三、质量标准 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共3页第3页交底内容：1、保证项目：原材料（水泥、砂）、外加剂、配合比及其做法必须符合设计及施工规范规定。水泥砂浆防水层与基层必须结合牢固，无空鼓。2、基本项目外观：表面平整、密实、无裂纹、起砂、麻面等缺陷。阴阳角成圆弧形，尺寸符合要求。留茬位置正确，按层次顺序操作，层层搭接紧密。3、成品保护抹灰架子离墙面15㎝，拆架子时不得碰坏口角及墙面，施工时做到工完料净。四、安全要求1、进入施工现场必须遵守安全生产纪律和安全操作规程。2、施工应有良好的通风条件，如果通风条件不好，必须安装通风设备。3、在使用手动、气动、电动工具除锈时，应戴防护眼镜。4、做好班前必检及班中跟踪安全检查，发现基坑壁及其他危险应立即撤退，待危险完全消除后在进行施工。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共3页第1页单位工程名称南阳市中心医院高层综合病房楼交底日期年月日交底单位项目部技术组交底人接底单位防水砂浆施工班组接底人分部分项工程名称卫生间防水砂浆粉刷审批人交底内容：卫生间防水粉刷采用25厚1：2防水砂浆粉刷。一、施工准备1、卫生间墙体安装已经质检部门验收合格，同意进入下道工序。2、卫生间底部已清理完毕。3、水泥、砂、防水剂已进场并经复试合格。4、施工机具已准备完毕。5、施工班组及操作工人已进行安全教育。6、对施工工人进行冬季操作教育，按照冬季专项措施执行。二、施工工艺1、基层处理发现个别处墙体有裂缝的要及时处理。表面如有油污用10%火碱溶液刷洗干净。及时进行找方正，保证粘贴地砖周边方正。2、刷水泥素浆按照配合比为1：0.8：0.025（重量比）=水泥：水：防水油，进行拌合，先将水泥与水拌合，然后加入防水油搅拌均匀，用软毛刷在基层表面涂刷均匀，随即抹底层防水砂浆。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共3页第2页交底内容：3、抹底层砂浆用1：2.5水泥砂浆，加水泥重5%的防水粉并加水泥重3%的防冻剂，水灰比为0.6～0.65，稠度为7～8㎝。先将防水粉和水泥、砂子搅拌均匀后，在加水拌合。搅拌均匀后进行摸灰操作，底部摸灰厚度为5～10㎜，在灰未凝固之前用扫帚扫毛。砂浆要随拌随用。拌合及使用砂浆时间不宜超过60分，严禁使用过夜砂浆。4、刷二层水泥素浆在底灰抹完后，常温时隔一天，在刷水泥素浆，配合比及做法与第一层同。5、抹面层砂浆刷过素浆后，紧接着抹面层，配合比及防水粉掺量同底层砂浆，抹灰厚度为5～10㎜左右，凝固前要用木抹子搓平，并用铁抹子压光。6、刷水泥素浆面层抹完1天后刷水泥素浆一道，配合比及做法与第一层同。7、接槎及阴阳角做法接槎不应留在阴阳角处，各层抹灰槎子不得留在一条线上，底层与面层接槎在15～20㎝之间。所有墙的阴角都要做成半径50㎜以上的圆角，阳角做成半径为10㎜的圆角。8、五层做法应紧密结合，不留或少留施工缝，如必须留应留成梯槎，接槎要依照层次顺序操作，层层接槎搭接紧密，接槎位置均须离开阴角200㎜处。三、质量标准 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共3页第3页交底内容：1、保证项目：原材料（水泥、砂）、外加剂、配合比及其做法必须符合设计及施工规范规定。水泥砂浆防水层与基层必须结合牢固，无空鼓。周边粉刷方正。2、基本项目外观：表面平整、密实、无裂纹、起砂、麻面等缺陷。阴阳角成圆弧形，尺寸符合要求。留茬位置正确，按层次顺序操作，层层搭接紧密。3、成品保护抹灰架子离墙面15㎝，拆架子时不得碰坏口角及墙面，施工时做到工完料净。做好冬季保温防冻工作，坚决禁止粉刷层被冻裂。四、安全要求1、进入施工现场必须遵守安全生产纪律和安全操作规程。2、在使用手动、气动、电动工具除锈时，应戴防护眼镜。3、做好班前必检及班中跟踪安全检查。南阳市建筑工程总公司技术交底记录 南阳市中心医院高层综合病房楼技术交底记录单位工程名称：南阳市交通局培训中心共1页第1页交底单位项目部交底人签字：接底单位钢筋组接底人签字：分部分项工程名称梁板筋绑扎审批人签字：交底内容：1、梁主筋保护层25mm，上排筋剖口焊，主筋接头应相互错开一个搭接长度，同一截面主筋接头面积不超过总截面的1/4，端支座加强筋锚入支座35d，其余部分伸入梁内，中间支座加强筋为支座两边均分。2、带*号为腰筋，腰筋锚入支座35d，腰筋应自板底以下均分，即梁箍高-100mm，然后均分。3、箍筋间距有加密时，加密区为支座两端1.5倍梁高，箍筋应自支座两端50mm布置，主次梁交接处，当主梁上无吊筋时，两边加箍圈三个，当有吊筋时不加箍圈。4、除图中注明外，楼面用ø6@200，板底受力筋应伸至梁中心线，且应伸入支座长度>5d，未标定位尺寸的板面面筋均沿墙支座或梁支座中心线对称布置。双向板的受力筋，短向筋放在底层，长向筋放在短向筋的上面。板的钢筋需要搭接时，其搭接长度为35d，在同一截面有接头的钢筋不得超过总数的1/4。各层端跨板的端角处，在1/4端跨范围内根据受力大小，应配置ø8@100的双面筋。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共6页第1页工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位商城县大别山建筑工程公司接底人分部分项工程名称基础钢筋绑扎审批人交底内容：施工班组在接到成型钢筋订货单后，须结合图纸、会审纪要、变更通知、技术核定单等核对无误后方可进行施工。1、桩纵筋除锈：首先要人工用钢刷除锈，然后方可进行基础钢筋绑扎。2、承台底部受力钢筋的绑扎：本工程除群桩承台上下均有双向双层钢筋其余承台钢筋均为底部有双向双层钢筋，结合图纸结施-4（桩及承台配筋图）、结施-5（基础平面布置图）及《图纸会审纪要》进行比对确认无误后，严格按规格从加工车间领料，分型号摆放。绑扎时，按照图纸要求摆放均匀（底部保护层厚度为70mm，立面保护层厚度为50㎜。保护层垫块按照@1000梅花形设置，一个方向纵筋长度与另一方向纵筋根数减一的除数即为纵筋间距），应先在两端各摆放一根，然后拉线摆放中间纵筋，保证钢筋整齐、统一，要求扎丝满扎（双向受力），扎捆要正反穿插，以防钢筋滑移。基础承台钢筋下部在跨中1/3处连接。技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共6页第2页交底内容：3、群桩承台顶面双向三级Φ25@100钢筋的绑扎：先在柱插筋上抄平，红漆做标记，用Φ16@800马凳筋与底板受力筋支起，马凳筋与底板受力筋绑扎牢固，然后按承台内轴线墨垂上来做标记，先绑出顶部钢筋四边四根筋形成方框，保证标高准确无误，按100mm间距分筋绑扎牢固。基础承台钢筋下部在跨中1/3处连接，上部在支座处连接。底部保护层厚度为70mm，立面保护层厚度为50㎜。4、基础梁钢筋绑扎：梁钢筋绑扎按照图纸结施-6（承台拉梁平面配筋图）、《图纸会审纪要》、技术核定单、变更通知进行。梁箍筋末端做135度弯钩，弯钩平直部分不小于10d,地下室外部拉梁外侧设2Φ14腰筋，JL锚入承台内34d，为保证梁纵筋不发生位移，标高符合设计要求，在梁端部用马凳筋把梁筋支于承台底受力筋上，支设好钢筋保护层，梁保护层厚度为50㎜，保护层间距按照每一米设置一处。拉梁与抗水板接点处做法按照04FG02-133页底板反梁配筋构造处理，即抗水板筋放于基础梁筋下部。梁钢筋连接采用直螺纹连接与闪光对焊相结合，下部在跨中1/3处连接，上部在支座处连接，其接头面积百分率不大于50%。地下室有三挂楼梯梁生根于抗水板内，要求按照楼梯梁详图进行钢筋绑扎。5、抗水板钢筋绑扎：抗水板钢筋为双层双向Φ14@100，依据图纸设计要求，其锚入承台内29d，采用技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共6页第3页交底内容：焊接连接，下部在跨中1/3处连接，上部在支座处连接，其接头面积百分率不大于50%，绑扎要求同承台底部受力筋。其中在中部-/-处电梯基坑处的顶标高为-10.00，该处抗水板节点做法参照04G101-3第44页1（板顶有高差）做法，即仅抗水板钢筋弯锚，钢筋伸入承台内29d。-/-进风井处顶标高为-11.00，抗水板节点做法按照04G101-3第44页1（板顶有高差）做法。6、集水坑钢筋绑扎：集水坑钢筋做法按照04FG02第129页1-1剖执行。绑扎按照板钢筋做法执行。7、地下室围护墙钢筋绑扎：地下室钢筋绑筋形式按照04FG02-46页，构造要求按照04FG02-136～138页，未注明的的洞口加强参照04FG02-141页施工。砼墙钢筋绑扎应依据图纸结施-8（地下二层人防结构平面布置图）、结施-10（-5.23以下剪力墙平法施工图）、结施-21（-85.17以上剪力墙平法施工图、梁表及墙身表）、结施-22、23（剪力墙边缘构件详图）、《会审纪要》《设计变更通知单》《技术核定单》执行。人防门框墙要求按照04FJ02-44、45页及六级Ι型的相关做法配筋。在基础混凝土浇筑前墙纵筋应插入固定，为保证插筋位置正确，要先沿钢筋两侧搭双排作业架，以防止绑扎高处墙钢筋时攀升造成钢筋位移,为了控制地下室围护墙端纵向钢筋弯钩的标高正确,同时方便竖向钢筋顶端的固定,施工时应在其弯钩处架设水平钢管进行控制,在竖筋下部增设2Φ16的水平钢 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第4页交底内容：筋,与基梁或承台底排筋及墙纵筋点焊牢固,水平筋绑扎时要拉平线,垂直筋应每隔2米用线锤吊一根校正,以此根做基准按设计间距分筋,构造拉钩为ø8@500,应同时拉住墙筋的水平筋和竖向筋，成梅花型布置,为保证墙筋保护层厚用预制砂浆垫块绑扎于墙竖向钢筋上,间距@=1000mm.8、基础柱钢筋绑扎基础柱插筋应锚入基础承台底部，按照项目部技术人员所放设红漆位置与基础底部承台钢筋绑扎好，并在四周搭设钢管架子固定好确保不位移，浇注过程中必须有专人看护柱筋，如位移超过20㎜罚款50～500.00元。9、质量标准1、保证项目：（1）钢筋的品种和质量必须符合设计要求和有关标准的规定。（2）钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。（3）钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计要求和施工规范的规定。（4）钢筋对焊接头的机械性能结果，必须符合钢筋焊接及验收的专门规定。2、基本项目 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第5页交底内容：（1）缺扣、松扣的数量不超过绑扣数的10%，且不应集中。（2）弯钩的朝向应正确，绑扎接头应符合施工规范的规定，搭接长度不小于规定值。（3）箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135℃，弯钩平直长度为10d。（4）钢筋对焊接头，Ⅰ、Ⅱ、Ⅲ级钢筋无烧伤和横向裂纹，焊包均匀。对焊接头处弯折不大于4度，对焊接头处钢筋轴线的偏移不大于0.1d，且不大于2mm。（5）网眼尺寸、骨架钢筋、受力钢筋均在允许偏差项目。10、成品保护:绑扎承台受力钢筋时,应避免损坏承台立壁油毡防水保护层,底板钢筋绑扎好后,支撑与马凳要绑扎牢固,避免其它工种操作时踩踏,造成钢筋人为变形,绑扎墙钢筋时,搭设外双排脚手架及地下室内满堂架,不得蹬踩钢筋操作.11、安全措施:（1）钢筋加工机械的操作人员,应经过一定的机械操作技术培训,掌握机械性能和操作规程后才能上岗.钢筋加工机械的电气设备,应有良好的绝缘并接地,每台机械必须一机一闸,并设漏电保护开关.钢筋加工机械使用前,应先空运转试车正常后,方能开始使用.使用钢筋弯曲机时,操作人员应站在钢筋活动端的反方向,弯曲400mm的短钢筋时,要有防止钢筋弹出的措施.粗钢筋切断时,冲切力大,应在切断机口两侧机座上 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第6页交底内容：安装两个角钢挡杆,防止钢筋摆动.在焊机操作棚周围,不得放易燃物品,搬运钢筋时，要注意前后方向有无碰撞危险或被钩挂物料，特别要避免碰挂周围和上下方向的电线。（2）多人运送钢筋时，起、落、转、停动作要一致，人工上、下传递不得在同一垂线上，在建筑物内的钢筋要分散堆放。在高空、深坑绑扎钢筋和安放骨架，必须搭设脚手架和马道，无操作平台时应拴好安全带。绑扎立柱、整体钢筋，严禁沿骨架攀登上下。当柱筋高在4m以上时，搭设工作台；4m以下时，可用马凳或在楼地面上绑扎再整体竖立，已绑好的柱骨架应用临时支撑撑牢，以防倾倒。绑扎挑檐时、外墙、边柱钢筋时，操作人员必须系好安全带。起吊钢筋不要下方站人，待骨架降落至距安装标高1m以内方准靠近，并等就位支撑好后，方可摘钩。12、施工注意事项：墙、柱主筋插筋需仔细绑扎固定牢固，附加辅助电焊固定；混凝土浇筑前，加强检查，浇筑过程中由专人负责修整。底板和墙钢筋绑扎，要注意使绑扎接头与对焊接头错开，经过焊接加工的钢筋，在现场进行绑扎时，对焊处要错开一个搭接长度。墙、柱钢筋绑扎要保持钢筋垂直，绑竖向受力筋时，要吊正后在绑扣，搭接部位应有3个绑扣，且应避免绑成同一方向的顺扣。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共6页第1页工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位河南省大别山建筑工程公司接底人分部分项工程名称地下一层钢筋绑扎审批人交底内容：施工班组在接到成型钢筋订货单后，须结合图纸、会审纪要、变更通知、技术核定单等核对无误后方可进行施工。一、柱钢筋绑扎柱钢筋绑扎按照图纸结合图纸会审纪要及变更通知进行，结构构造须按照03G101-1标准图集执行。柱钢筋连接采用直螺纹连接，操作时应按照钢筋连接技术交底中的操作工艺执行。（1）工艺流程：套柱箍筋→螺纹连接竖向受力筋→画箍筋间距线→绑箍筋（2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。（3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。（4）画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。（5）柱箍筋绑扎a、按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。b、箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第2页交底内容：的相交点成梅花交错绑扎。c、箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。d、柱箍筋端头应弯成135℃，平直部分长度不小于10d（d为箍筋直径），如箍筋采用90℃搭接，搭接处应焊接，焊缝长度单面焊缝不小于5d。e、柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。f、柱筋保护层厚度应符合规范要求，主筋外皮为30mm，垫块应绑在柱竖筋外皮上，间距一般1000mm，（或用塑料卡卡在外竖筋上）以保证主筋保护层厚度准确。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。二、梁钢筋绑扎梁钢筋绑扎按照图纸结合会审纪要及下发的施工通知进行，本层梁筋绑扎时须注意局部梁顶标高降低。梁的结构构造按照03G101-1图集的相关规定执行。（1）在梁侧模板上画出箍筋间距，摆放箍筋。（2）先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。（3）绑梁上部纵向筋的箍筋，宜用套扣法绑扎。（4）箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135度，平直部分长度部分长度为10d。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第3页交底内容：（5）梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。（6）在主、次梁受力筋下均应垫垫块，保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。（7）梁筋的连接：梁钢筋连接采用直螺纹连接与闪光对焊相结合，接头不宜位于构件最大弯矩处，受拉区域内Ⅰ级钢筋绑扎接头的末端应做弯钩（Ⅱ级钢筋可不做弯钩），搭接处应在中心和两端扎牢。三、板钢筋绑扎板钢筋绑扎按照图纸结施-65结合会审纪要及下发的施工通知进行，本层板筋绑扎时须注意局部板顶标高降低，本层现浇板厚度为18㎝结构层标高为-0.03。（1）清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。（2）按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。（3）在现浇板后浇带钢筋应按照结构设计总说明进行加固配筋。（4）绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎）。板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置，马镫筋间距为Φ12@1000。（5）在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，板的保护层厚度为15mm，钢筋搭接长度与搭接位置的要求与前面所述梁 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第4页交底内容：相同。四、楼梯钢筋绑扎：　　（1）在楼梯底板上划主筋和分布筋的位置线。　　（2）根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。有楼梯梁时，先绑梁后绑板筋。板筋要锚固到梁内。（3）底板筋绑完，待踏步模板吊绑支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合施工规范的规定。五、剪力墙钢筋绑扎水平筋绑扎时要拉平线,垂直筋应每隔2米用线锤吊一根校正,以此根做基准按设计间距分筋,构造拉钩为ø8@500,应同时拉住墙筋的水平筋和竖向筋，成梅花型布置,为保证墙筋保护层厚用预制砂浆垫块绑扎于墙竖向钢筋上,间距@=1000mm.六、质量标准1、保证项目：（1）钢筋的品种和质量必须符合设计要求和有关标准的规定。（2）钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。（3）钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计要求和施工规范的规定。（4）钢筋对焊接头的机械性能结果，必须符合钢筋焊接及验收的专门规定。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第5页交底内容：2、基本项目（1）缺扣、松扣的数量不超过绑扣数的10%，且不应集中。（2）弯钩的朝向应正确，绑扎接头应符合施工规范的规定，搭接长度不小于规定值。（3）箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135℃，弯钩平直长度为10d。（4）钢筋对焊接头，Ⅰ、Ⅱ、Ⅲ级钢筋无烧伤和横向裂纹，焊包均匀。对焊接头处弯折不大于4度，对焊接头处钢筋轴线的偏移不大于0.1d，且不大于2mm。（5）网眼尺寸、骨架钢筋、受力钢筋均在允许偏差项目。10、成品保护:底板钢筋绑扎好后,支撑与马凳要绑扎牢固,避免其它工种操作时踩踏,造成钢筋人为变形,绑扎墙钢筋时,搭设外双排脚手架及地下室内满堂架,不得蹬踩钢筋操作.11、安全措施:（1）钢筋加工机械的操作人员,应经过一定的机械操作技术培训,掌握机械性能和操作规程后才能上岗.钢筋加工机械的电气设备,应有良好的绝缘并接地,每台机械必须一机一闸,并设漏电保护开关.钢筋加工机械使用前,应先空运转试车正常后,方能开始使用.使用钢筋弯曲机时,操作人员应站在钢筋活动端的反方向,弯曲400mm的短钢筋时,要有防止钢筋弹出的措施.粗钢筋切断时,冲切力大,应在切断机口两侧机座上安装两个角钢挡杆,防止钢筋摆动.在焊机操作棚周围,不得放易燃物品,搬运钢筋 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第6页交底内容：时，要注意前后方向有无碰撞危险或被钩挂物料，特别要避免碰挂周围和上下方向的电线。（2）多人运送钢筋时，起、落、转、停动作要一致，人工上、下传递不得在同一垂线上，在建筑物内的钢筋要分散堆放。在高空、深坑绑扎钢筋和安放骨架，必须搭设脚手架和马道，无操作平台时应拴好安全带。绑扎立柱、整体钢筋，严禁沿骨架攀登上下。当柱筋高在4m以上时，搭设工作台；4m以下时，可用马凳或在楼地面上绑扎再整体竖立，已绑好的柱骨架应用临时支撑撑牢，以防倾倒。绑扎挑檐时、外墙、边柱钢筋时，操作人员必须系好安全带。起吊钢筋不要下方站人，待骨架降落至距安装标高1m以内方准靠近，并等就位支撑好后，方可摘钩。12、施工注意事项：墙、柱主筋插筋需仔细绑扎固定牢固，附加辅助电焊固定；混凝土浇筑前，加强检查，浇筑过程中由专人负责修整。底板和墙钢筋绑扎，要注意使绑扎接头与对焊接头错开，经过焊接加工的钢筋，在现场进行绑扎时，对焊处要错开一个搭接长度。墙、柱钢筋绑扎要保持钢筋垂直，绑竖向受力筋时，要吊正后在绑扣，搭接部位应有3个绑扣，且应避免绑成同一方向的顺扣。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共6页第1页工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位河南省大别山建筑工程公司接底人分部分项工程名称一至四层钢筋绑扎审批人交底内容：施工班组在接到成型钢筋订货单后，须结合图纸、会审纪要、变更通知、技术核定单等核对无误后方可进行施工。一、柱钢筋绑扎柱钢筋绑扎按照图纸结合图纸会审纪要及变更通知进行，结构构造须按照03G101-1标准图集执行。柱钢筋连接采用直螺纹连接，操作时应按照钢筋连接技术交底中的操作工艺执行。（1）工艺流程：套柱箍筋→螺纹连接竖向受力筋→画箍筋间距线→绑箍筋（2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。（3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。（4）画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。（5）柱箍筋绑扎a、按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。b、箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第2页交底内容：的相交点成梅花交错绑扎。c、箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。d、柱箍筋端头应弯成135℃，平直部分长度不小于10d（d为箍筋直径），如箍筋采用90℃搭接，搭接处应焊接，焊缝长度单面焊缝不小于5d。e、柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。f、柱筋保护层厚度应符合规范要求，主筋外皮为30mm，垫块应绑在柱竖筋外皮上，间距一般1000mm，（或用塑料卡卡在外竖筋上）以保证主筋保护层厚度准确。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。二、梁钢筋绑扎梁钢筋绑扎按照图纸结合会审纪要及下发的施工通知进行，本层梁筋绑扎时须注意局部梁顶标高降低。梁的结构构造按照03G101-1图集的相关规定执行。（1）在梁侧模板上画出箍筋间距，摆放箍筋。（2）先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。（3）绑梁上部纵向筋的箍筋，宜用套扣法绑扎。（4）箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135度，平直部分长度部分长度为10d。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第3页交底内容：（5）梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。（6）在主、次梁受力筋下均应垫垫块，保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。（7）梁筋的连接：梁钢筋连接采用直螺纹连接与闪光对焊相结合，接头不宜位于构件最大弯矩处，受拉区域内Ⅰ级钢筋绑扎接头的末端应做弯钩（Ⅱ级钢筋可不做弯钩），搭接处应在中心和两端扎牢。三、板钢筋绑扎板钢筋绑扎按照图纸结施-65结合会审纪要及下发的施工通知进行，本层板筋绑扎时须注意局部板顶标高降低，本层现浇板厚度为18㎝结构层标高为-0.03。（1）清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。（2）按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。（3）在现浇板后浇带钢筋应按照结构设计总说明进行加固配筋。（4）绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎）。板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置，马镫筋间距为Φ12@1000。（5）在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，板的保护层厚度为15mm，钢筋搭接长度与搭接位置的要求与前面所述梁 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第4页交底内容：相同。四、楼梯钢筋绑扎：　　（1）在楼梯底板上划主筋和分布筋的位置线。　　（2）根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。有楼梯梁时，先绑梁后绑板筋。板筋要锚固到梁内。（3）底板筋绑完，待踏步模板吊绑支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合施工规范的规定。五、剪力墙钢筋绑扎水平筋绑扎时要拉平线,垂直筋应每隔2米用线锤吊一根校正,以此根做基准按设计间距分筋,构造拉钩为ø8@500,应同时拉住墙筋的水平筋和竖向筋，成梅花型布置,为保证墙筋保护层厚用预制砂浆垫块绑扎于墙竖向钢筋上,间距@=1000mm.六、质量标准1、保证项目：（1）钢筋的品种和质量必须符合设计要求和有关标准的规定。（2）钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。（3）钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计要求和施工规范的规定。（4）钢筋对焊接头的机械性能结果，必须符合钢筋焊接及验收的专门规定。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第5页交底内容：2、基本项目（1）缺扣、松扣的数量不超过绑扣数的10%，且不应集中。（2）弯钩的朝向应正确，绑扎接头应符合施工规范的规定，搭接长度不小于规定值。（3）箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135℃，弯钩平直长度为10d。（4）钢筋对焊接头，Ⅰ、Ⅱ、Ⅲ级钢筋无烧伤和横向裂纹，焊包均匀。对焊接头处弯折不大于4度，对焊接头处钢筋轴线的偏移不大于0.1d，且不大于2mm。（5）网眼尺寸、骨架钢筋、受力钢筋均在允许偏差项目。10、成品保护:底板钢筋绑扎好后,支撑与马凳要绑扎牢固,避免其它工种操作时踩踏,造成钢筋人为变形,绑扎墙钢筋时,搭设外双排脚手架及地下室内满堂架,不得蹬踩钢筋操作.11、安全措施:（1）钢筋加工机械的操作人员,应经过一定的机械操作技术培训,掌握机械性能和操作规程后才能上岗.钢筋加工机械的电气设备,应有良好的绝缘并接地,每台机械必须一机一闸,并设漏电保护开关.钢筋加工机械使用前,应先空运转试车正常后,方能开始使用.使用钢筋弯曲机时,操作人员应站在钢筋活动端的反方向,弯曲400mm的短钢筋时,要有防止钢筋弹出的措施.粗钢筋切断时,冲切力大,应在切断机口两侧机座上安装两个角钢挡杆,防止钢筋摆动.在焊机操作棚周围,不得放易燃物品,搬运钢筋 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共6页第6页交底内容：时，要注意前后方向有无碰撞危险或被钩挂物料，特别要避免碰挂周围和上下方向的电线。（2）多人运送钢筋时，起、落、转、停动作要一致，人工上、下传递不得在同一垂线上，在建筑物内的钢筋要分散堆放。在高空、深坑绑扎钢筋和安放骨架，必须搭设脚手架和马道，无操作平台时应拴好安全带。绑扎立柱、整体钢筋，严禁沿骨架攀登上下。当柱筋高在4m以上时，搭设工作台；4m以下时，可用马凳或在楼地面上绑扎再整体竖立，已绑好的柱骨架应用临时支撑撑牢，以防倾倒。绑扎挑檐时、外墙、边柱钢筋时，操作人员必须系好安全带。起吊钢筋不要下方站人，待骨架降落至距安装标高1m以内方准靠近，并等就位支撑好后，方可摘钩。12、施工注意事项：墙、柱主筋插筋需仔细绑扎固定牢固，附加辅助电焊固定；混凝土浇筑前，加强检查，浇筑过程中由专人负责修整。底板和墙钢筋绑扎，要注意使绑扎接头与对焊接头错开，经过焊接加工的钢筋，在现场进行绑扎时，对焊处要错开一个搭接长度。墙、柱钢筋绑扎要保持钢筋垂直，绑竖向受力筋时，要吊正后在绑扣，搭接部位应有3个绑扣，且应避免绑成同一方向的顺扣。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共9页第1页工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位河南省大别山建筑安装公司接底人分部分项工程名称地下室一层模板支设与拆除审批人交底内容：地下室一层层高为5.2m，模板支设均采用镜面木模板，为保证模板支设质量，特做如下交底：一、墨线及标高：地下室顶板上表面所弹控制墨线分别为：轴向东借一米，轴向西借2米，轴向北借3米，轴向北借2米，轴向南借3米。要求按照控制墨线闭合后进行施工控制。室内满堂架上所抄平墨为-4.00m（地下室顶标高为-0.030m）。二、地下一层剪力墙模板支设地下一层模板支设按照图纸结施-9（地下一层钢筋砼外墙布置图）结施-11（-5.23～-0.03剪力墙平法施工图）结合变更通知及会审纪要施工。剪力墙模板支设需注意的问题有：a.坡道处与柱相连的梁插筋模板的支设;b.窗井洞口模板的支设，注意窗井洞口的标高不一致，要严格按照建施-04a图纸所标注的执行；c.电梯洞口按照电梯厂家提供的洞口尺寸及相关变更通知执行；d.外墙支模前必须按照施工规范要求安好止水带。1、先按所抄平墨在墙周边及柱周围抹好水泥砂浆找平层，按所弹轴线做好定位墩，以保证墙、柱轴线和标高正确。2、板支设前必须清理打油，达到隔离情况良好。模板接缝均夹帖白色双面海绵胶带， 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第2页交底内容：防止混凝土浇筑时漏浆。3、支设内侧模板（墙钢筋已办理隐验手续），内设对拉片以保证墙几何尺寸正确，增加整体刚度和强度，防止混凝土浇筑时产生的侧压力以及自重使墙体变形，对拉片呈“梅花型”布置，间距@=500mm，对拉片采用3mm厚、30mm宽的钢板自制，中间焊止水片内侧模板整体固定加固之后，再进行外侧模板支设，墙模板的整体固定采用室内满堂脚手架与自制钩头丝形成加固体系。钩头丝布置间距@=600～700mm，满堂脚手架搭设见经专家评审后的《脚手架搭设方案》。4、墙模板必须待混凝土强度达到1.2kpa以上时，方可拆除，拆除时先拆掉斜拉杆或斜支撑，再拆除纵横钢管及钩头丝，再将螺栓拧掉，然后用撬杆轻轻撬动模板，使模板脱离墙面。二、柱模板支设采用18厚镜面木模制作，高度5.2米，若断面900×900及以上的柱子，模板制作为900的2块和936的2块，支撑采用600×900方木，柱箍采用槽钢和Φ12对拉螺栓，柱箍间距500mm，模板制作后分类编号，分规格堆放。若断面500×500及以下的柱子，模板制作为500的2块和536的2块，支撑采用600×900方木，柱箍采用48钢管，柱箍间距500mm，模板制作后分类编号，分规格堆放。1、模板拼装：模板安装前，先清理柱根异物，模板接触混凝土面刷隔离剂，模板就位后，应检查柱筋是否位移，待监理验完钢筋后，安装柱模，搭接边贴双面胶，模板先用小铁钉钉牢，方木600宽×900高×3.0米长，立于模板背部，方木间距不大于200mm。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第3页交底内容：方木与柱角齐，柱箍中槽钢用100宽的面水平放置，两肋钻孔ø14，柱箍在柱子下部离地20公分一道，以上间距50公分。柱模支设后拉通线检查，柱子四周的钢管架必须牢固，防止混凝土浇筑时倾斜变形。柱模安装后办理检验手续。2、柱模拆除：待混凝土达到拆模强度，经质量员同意后，方可拆模。拆模时，不得暴力拆除，拆模要小心，防止碰掉混凝土柱角，并注意人身安全。拆下的模板要及时清除粘结的灰浆，拆下的零星配件应用箱或袋收集。3、模板拆除后，分类堆放保护，以备下一层使用。三、梁模板的安装1、模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力撑)→按标高铺梁底模板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板2、技术要点按设计要求起拱(跨度大于4m日寸，起拱0.2％)，并注意梁的侧模包住底模，下面龙骨包仆侧模。3、模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：ａ、两块模板之间拼缝≤1 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第4页　　ｂ、相邻模板之间高低差≤1ｃ、模板平整度≤2ｄ、模板平面尺寸偏差±3　４、模板定位当底板或顶板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500控制线，以便于梁模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到上。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。５、梁模板支撑ａ、梁侧模板采用木方，内楞间距300mm，外楞间距600mm，采用可回收的M14普通穿墙螺栓加固水平间距600mm，竖向间距同外楞。梁模板采用18mm胶合面板作为面板，梁底采用50×100的方木横向布置，间距300mm。纵向支承为φ48×3.5钢管。扣件式钢管脚手架作为支撑系统，脚手架梁跨方向1.1m，梁两侧立杆间距1.2m，步距1.2m。ｂ、梁模板施工时注意以下几点：（1）支撑钢管必须在楼面上垫通长木方；（2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第5页（3）根据梁跨度，决定顶板模板起拱大小：跨度＜4M不考虑起拱，4≤L＜6起拱10mm，≥6的起拱15mm；（4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45°）６、模板拆除1、模板拆除根据现场同条件的试块指导强度，符合设计要求后，由技术人员发放拆模通知书后，方可拆模。2、模板及其支架在拆除时混凝土强度要达到如下要求：在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。构造类型构件跨度达到设计的砼立方体抗压强度标准值的百分率（%）梁≤8≥75＞8100悬臂构件—－－100　3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。5、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第6页四、板模板的安装本层现浇板厚１８㎝，板顶标高为－０．０３，全部采用竹胶大模支设。支设时按照图纸结施－６５施工。需注意的问题：１、卫生间处板顶标高降低－０．０９２，绿化景观平台及花坛处板顶标高降低－０．６３，杂货梯处板顶标高降低－０．３３，水化间等部位板顶标高降低－０．０２；２、放线孔按照规定留设，加强复核；３、配合单位预留孔洞的配合。首先引测楼层500mm墨标高控制线，并根据该500mm墨线将板底的控制线直接引测模板到上。１、模板的支设ａ、楼板模板采用50mm×100mm木方做板底支撑，中心间距300mm，扣件式钢管脚手架作为支撑系统，脚手架排距0.9m，跨距0.9m，步距1.6m。ｂ、板模板施工时注意以下几点：（1）脚手架钢管下必须在垫通长50MM木垫板；（2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通；（3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条；（4）根据房间大小，决定顶板模板起拱大小：＜4M开间不考虑起拱，4M≤L＜6M起拱10mm，≥6M的起拱15mm；（5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第7页同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体"吃模"，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。（6）从墙根起步300mm立第一根立杆以后按900mm和1200mm的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。２、模板拆除1、模板拆除根据现场同条件的试块强度，符合设计要求后，由技术人员发放拆模通知书后，方可拆模。2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合规范规定后方可拆除。　3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第8页脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。1、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。五、质量要求1、模板应拼缝严密，接缝宽度不得大于1mm，内夹帖双面海绵胶带。2、垂直度允许偏差：±4mm.3、平整度允许偏差：±5mm.４、具有足够的强度和刚度。六、安全要求1、模板上堆料和施工设备应合理分散堆放，不应造成荷载过多集中，当模板上荷载有特殊要求时，应按施工方案、设计要求进行施工和检查。2、安装与拆除2ｍ以上和模板，应搭脚手架、工作台，并设防护栏杆，防止上下在同一垂直面操作。3、抬运模板时要互相配合，协同工作。传递模板，工具应用运输工具或绳子系牢后升降，不得乱抛。组合板装拆时，应有专人指挥。并在下面标出工作区，加以围栏，暂停人员过往。4、支模过和中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。5、模板上有预留洞者，应在安装后将洞口盖好，混凝土板上留洞，应在模板拆除后即将洞口盖好。6、拆除模板一般用长撬杠，人不许站在下在拆除的模板下，在拆除楼板模板时，要注意 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第9页整块模板掉下，尤其是用定型模板做平台模板时，更要注意，拆除人员要站在门窗洞口外支撑，防止模板突然全部掉落伤人人。8、装、拆模板禁止使用钢模板作立人板。9、高空作业要搭设脚手架或操作台，上、下要使用梯子，不许站立在墙上工作，不准备站在大梁底模上行走。操作人员严禁穿硬底鞋及有跟鞋作业。10、装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面工作；操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。11、拆模板必须一次性拆清，不得留悬空模板。拆下的模板要及时清理，堆放整齐，堆放高度不超过2ｍ12、所有施工人员必须正确佩戴安全帽；13、做好班前必检，发现安全隐患需立即停止施工，并向项目部报告，待隐患排除后再进行施工。14、对所有施工人员必须进行班组安全教育，必须遵守施工现场的安全操作规程和相关安全规定。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共9页第1页工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位河南省大别山建筑安装公司接底人分部分项工程名称主体（5～22层）模板支设与拆除审批人交底内容：5-22层层高均为5.2，模板支设均采用镜面木模板，为保证模板支设质量，特做如下交底：一、墨线及标高：地下室顶板上表面所弹控制墨线分别为：轴向东借一米，轴向西借2米，轴向北借3米，轴向北借2米，轴向南借3米，轴向东借一米。要求按照控制墨线闭合后进行施工控制。室内满堂架上所抄平墨为+0.500m。必须注意外挑造型尺寸的控制，具体明确如下：（1）/-处造型尺寸作如下明确KL239（1）、KL249（1）、KL219A（2）定位尺寸依据梁图，其中-及-造型按照结施63节点执行，以上各层均同此；/-轴处做法同此做法。（2）/-处造型作如下说明，该部位造型结构做法参照结施63节点，造型尺寸按照建施规定的尺寸执行，即距轴500为造型的外边尺寸；其余外挑阳台处造型做法均同此做法。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第2页交底内容：3）/-处造型作如下说明，结施-53梁图中KL188b（1）及KL118a（1）向内平移与Kl232（2）位置相同，其中-及-造型结构做法参照结施63节点，造型尺寸按照建施规定的尺寸执行，即距轴480为造型的外边尺寸；其余/-/-/-/-/-/-做法同此做法。二、剪力墙模板支设剪力墙模板支设按照剪力墙平法施工图及会审纪要施工。剪力墙模板支设需注意的问题有：a.悬挑模板的支设图纸所标注的执行；b.电梯洞口按照电梯厂家提供的洞口尺寸及相关变更通知执行；1、先按所抄平墨在墙周边及柱周围抹好水泥砂浆找平层，按所弹轴线做好定位墩，以保证墙、柱轴线和标高正确。2、板支设前必须清理打油，达到隔离情况良好。模板接缝均夹帖白色双面海绵胶带，3、支设内侧模板（墙钢筋已办理隐验手续），内设对拉螺栓以保证墙几何尺寸正确，增加整体刚度和强度，防止混凝土浇筑时产生的侧压力以及自重使墙体变形，对拉螺栓呈“梅花型”布置，间距@=500mm，对拉螺栓采用12钢筋自制，内侧模板整体固定加固之后，再进行外侧模板支设，墙模板的整体固定采用室内满堂脚手架与自制钩头丝形成加固体系。钩头丝布置间距@=400～600mm，满堂脚手架搭设见经专家评审后的《脚手架搭设方案》，在一层外挑部分的支模架应严格按照项目部的所交底的方案执行，详见后附图。4、墙模板必须待混凝土强度达到1.2kpa以上时，方可拆除，拆除时先拆掉斜拉杆或斜支撑，再拆除纵横钢管及钩头丝，再将螺栓拧掉，然后用撬杆轻轻撬动模板，使模板脱离墙面。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第3页交底内容：二、柱模板支设1、模板拼装：模板安装前，先清理柱根异物，模板接触混凝土面刷隔离剂，模板就位后，应检查柱筋是否位移，待监理验完钢筋后，安装柱模，搭接边贴双面胶，模板先用小铁钉钉牢，方木600宽×900高×3.0米长，立于模板背部，方木间距不大于200mm。方木与柱角齐，柱箍中槽钢用100宽的面水平放置，两肋钻孔ø14，柱箍在柱子下部离地20公分一道，以上间距50公分。柱模支设后拉通线检查，柱子四周的钢管架必须牢固，防止混凝土浇筑时倾斜变形。柱模安装后办理检验手续。2、柱模拆除：待混凝土达到拆模强度，经质量员同意后，方可拆模。拆模时，不得暴力拆除，拆模要小心，防止碰掉混凝土柱角，并注意人身安全。拆下的模板要及时清除粘结3、模板拆除后，分类堆放保护，以备下一层使用。三、梁模板的安装1、模板安装顺序搭设和调平模板支架(包括安装水平拉杆和剪力撑)→按标高铺梁底模板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板2、技术要点按设计要求起拱(跨度大于4m日寸，起拱0.2％)，并注意梁的侧模包住底模，下面龙骨包仆侧模。3、模板组拼模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第4页面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：ａ、两块模板之间拼缝≤1ｂ、相邻模板之间高低差≤1ｃ、模板平整度≤2ｄ、模板平面尺寸偏差±3４、模板定位当底板或顶板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500控制线，以便于梁模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到上。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。５、梁模板支撑ａ、梁侧模板采用木方，内楞间距300mm，外楞间距600mm，采用可回收的M14普通穿墙螺栓加固水平间距600mm，竖向间距同外楞。梁模板采用18mm胶合面板作为面板，梁底采用50×100的方木横向布置，间距300mm。纵向支承为φ48×3.5钢管。扣件式钢管脚手架作为支撑系统，脚手架梁跨方向1.1m，梁两侧立杆间距1.2m，步距1.2m。ｂ、梁模板施工时注意以下几点： 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第5页（1）支撑钢管必须在楼面上垫通长木方；（2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通；3）根据梁跨度，决定顶板模板起拱大小：跨度＜4M不考虑起拱，4≤L＜6起拱10mm，≥6的起拱15mm；4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45°）６、模板拆除1、模板拆除根据现场同条件的试块指导强度，符合设计要求后，由技术人员发放拆模通知书后，方可拆模。2、模板及其支架在拆除时混凝土强度要达到如下要求：在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。构造类型构件跨度达到设计的砼立方体抗压强度标准值的百分率（%）梁≤8≥75＞8100悬臂构件—－－100　3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第6页4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。5、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。四、板模板的安装现浇板模板按照图纸标注进行未标注的厚度为100㎜，卫生间板标高需降低（图纸已注明），放线孔按照规定留设，加强复核；配合单位预留孔洞的配合。首先引测楼层500mm墨标高控制线，并根据该500mm墨线将板底的控制线直接引测模板到上。１、模板的支设ａ、楼板模板采用50mm×100mm木方做板底支撑，中心间距300mm，扣件式钢管脚手架作为支撑系统，脚手架排距0.9m，跨距0.9m，步距1.6m。ｂ、板模板施工时注意以下几点：（1）脚手架钢管下必须在垫通长50MM木垫板；（2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通；（3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条；（4）根据房间大小，决定顶板模板起拱大小：＜4M开间不考虑起拱，4M≤L＜6M起拱10mm，≥6M的起拱15mm；（5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第7页同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体"吃模"，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。（6）从墙根起步300mm立第一根立杆以后按900mm和1200mm的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。２、模板拆除1、模板拆除根据现场同条件的试块强度，符合设计要求后，由技术人员发放拆模通知书后，方可拆模。2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合规范规定后方可拆除。　3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第8页脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。5、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。五、质量要求1、模板应拼缝严密，接缝宽度不得大于1mm，内夹帖双面海绵胶带。2、垂直度允许偏差：±4mm.3、平整度允许偏差：±5mm.４、具有足够的强度和刚度。六、安全要求1、模板上堆料和施工设备应合理分散堆放，不应造成荷载过多集中，当模板上荷载有特殊要求时，应按施工方案、设计要求进行施工和检查。2、安装与拆除2ｍ以上和模板，应搭脚手架、工作台，并设防护栏杆，防止上下在同一垂直面操作。3、抬运模板时要互相配合，协同工作。传递模板，工具应用运输工具或绳子系牢后升降，不得乱抛。组合板装拆时，应有专人指挥。并在下面标出工作区，加以围栏，暂停人员过往。4、支模过和中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。5、模板上有预留洞者，应在安装后将洞口盖好，混凝土板上留洞，应在模板拆除后即将洞口盖好。6、拆除模板一般用长撬杠，人不许站在下在拆除的模板下，在拆除楼板模板时，要注意整块模板掉下，尤其是用定型模板做平台模板时，更要注意，拆除人员要站在门窗洞口 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第9页外支撑，防止模板突然全部掉落伤人人。8、装、拆模板禁止使用钢模板作立人板。9、高空作业要搭设脚手架或操作台，上、下要使用梯子，不许站立在墙上工作，不准备站在大梁底模上行走。操作人员严禁穿硬底鞋及有跟鞋作业。10、装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面工作操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。11、拆模板必须一次性拆清，不得留悬空模板。拆下的模板要及时清理，堆放整齐，堆放高度不超过2ｍ12、所有施工人员必须正确佩戴安全帽；13、做好班前必检，发现安全隐患需立即停止施工，并向项目部报告，待隐患排除后再进行施工。14、对所有施工人员必须进行班组安全教育，必须遵守施工现场的安全操作规程和相关安全规定。 南阳市中心医院高层综合病房楼技术交底记录技术交底记录共9页第1页工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位接底人分部分项工程名称东部门厅处支模架的支设审批人交底内容：东部门厅处为一天井，该处模板支模架高度为13.8米，为重点控制部位，为保证施工安全及模板支设质量，特做如下交底：在该处必须搭设满堂支模架，具体搭设为：1、脚手架立杆纵距1.300m，横距1.300m，步距1.500m；平台底木方间距0.100m，脚手架搭设高度13.800m。2、模板支架立杆的构造应符合以下规定：(1)每根立杆底部必须设垫板。(2)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(3)脚手架底层步距不大于1.5m。(4)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。3、支架立杆必须竖直设置，垂直允许偏差为25mm；4、设在支架立杆根部的可调底座，当其伸出长度超过300mm时，应采取可靠措施固定。5、该处满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置； 南阳市中心医院高层综合病房楼技术交底记录技术交底续页共9页第2页交底内容：6、两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑；7、剪刀撑的构造应符合下列规定：(1)每道剪刀撑跨越立杆的根数按45度最多7根，50度最多6根，60度最多5根确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度～60度之间；(2)剪刀撑斜杆的接长采用搭接，搭接长度不小于1米。(3)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150cm。8、高支撑架的顶部和底部（扫地杆的设置层）必须设水平加强层，水平加强层每4米沿水平结构层设置剪刀撑，且须与立杆连接。9.支撑架搭设的要求：a.严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；b.确保立杆的垂直偏差和横杆的水平偏差小于《扣件架规范》的要求；c.确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在45-60N.m，钢管不能选用已经长期使用发生变形的；10.施工使用的要求：a.精心设计混凝土浇筑方案，确保模板支架施工过程中均衡受载，最好采用由中部向两边扩展的浇筑方式；b.严格控制实际施工荷载不超过设计荷载，对出现的超过最大荷载要有相应的控制。技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共9页第3页交底内容：措施，钢筋等材料不能在支架上方堆放；c.浇筑过程中，派人检查支架和支承情况，发现下沉、松动和变形情况及时解决。d.浇筑砼时，砼布料机，坚决不能放置该部位，并必须有专人负责看守该处模板架子。11、模板支撑脚手架支搭完毕后，经项目部安全员验收合格后方可敷设模板。任何班组长和个人，未经同意不得任意拆除脚手架部件。12、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。13、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。14、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。15、拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清原则依次进行。严禁上下同时进行拆架作业。16、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共9页第4页　17、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。18、拆架时严禁碰撞脚手架附近电源线，以防触电事故。19、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。20、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。21、输送至地面的杆件，应及时按类堆放，整理保养。22、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。23、严禁夜间拆除。24、该处满堂脚手架必须与整个楼层的满堂脚手架整体相连，确保施工安全。25、模板架子搭设必须遵守，以前的技术交底及施工方案。技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共9页第5页６、模板拆除1、模板拆除根据现场同条件的试块指导强度，符合设计要求后，由技术人员发放拆模通知书后，方可拆模。2、模板及其支架在拆除时混凝土强度要达到如下要求：在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。构造类型构件跨度达到设计的砼立方体抗压强度标准值的百分率（%）梁≤8≥75＞8100悬臂构件—－－100　3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。5、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。四、板模板的安装现浇板模板按照图纸标注进行未标注的厚度为100㎜，卫生间板标高需降低（图纸已注明），放线孔按照规定留设，加强复核；配合单位预留孔洞的配合。技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共9页第6页首先引测楼层500mm墨标高控制线，并根据该500mm墨线将板底的控制线直接引测模板到上。１、模板的支设ａ、楼板模板采用50mm×100mm木方做板底支撑，中心间距300mm，扣件式钢管脚手架作为支撑系统，脚手架排距0.9m，跨距0.9m，步距1.6m。ｂ、板模板施工时注意以下几点：（1）脚手架钢管下必须在垫通长50MM木垫板；（2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通；（3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条；（4）根据房间大小，决定顶板模板起拱大小：＜4M开间不考虑起拱，4M≤L＜6M起拱10mm，≥6M的起拱15mm；（5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体"吃模"，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。（6）从墙根起步300mm立第一根立杆以后按900mm和1200mm的间距立支撑，这样技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共9页第7页可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。２、模板拆除1、模板拆除根据现场同条件的试块强度，符合设计要求后，由技术人员发放拆模通知书后，方可拆模。2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合规范规定后方可拆除。　3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。1、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。五、质量要求1、模板应拼缝严密，接缝宽度不得大于1mm，内夹帖双面海绵胶带。2、垂直度允许偏差：±4mm.3、平整度允许偏差：±5mm.技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共9页第8页4、具有足够的强度和刚度。六、安全要求1、模板上堆料和施工设备应合理分散堆放，不应造成荷载过多集中，当模板上荷载有特殊要求时，应按施工方案、设计要求进行施工和检查。2、安装与拆除2ｍ以上和模板，应搭脚手架、工作台，并设防护栏杆，防止上下在同一垂直面操作。3、抬运模板时要互相配合，协同工作。传递模板，工具应用运输工具或绳子系牢后升降，不得乱抛。组合板装拆时，应有专人指挥。并在下面标出工作区，加以围栏，暂停人员过往。4、支模过和中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。5、模板上有预留洞者，应在安装后将洞口盖好，混凝土板上留洞，应在模板拆除后即将洞口盖好。6、拆除模板一般用长撬杠，人不许站在下在拆除的模板下，在拆除楼板模板时，要注意整块模板掉下，尤其是用定型模板做平台模板时，更要注意，拆除人员要站在门窗洞口外支撑，防止模板突然全部掉落伤人人。8、装、拆模板禁止使用钢模板作立人板。9、高空作业要搭设脚手架或操作台，上、下要使用梯子，不许站立在墙上工作，不准备站在大梁底模上行走。操作人员严禁穿硬底鞋及有跟鞋作业。10、装拆模板时，作业人员要站立在安全地点进行操作，防止上下在同一垂直面工作；技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共9页第9页操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。11、拆模板必须一次性拆清，不得留悬空模板。拆下的模板要及时清理，堆放整齐，堆放高度不超过2ｍ12、所有施工人员必须正确佩戴安全帽；13、做好班前必检，发现安全隐患需立即停止施工，并向项目部报告，待隐患排除后再进行施工。14、对所有施工人员必须进行班组安全教育，必须遵守施工现场的安全操作规程和相关安全规定。技术交底记录 南阳市中心医院高层综合病房楼技术交底记录共7页第1页工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位河南省大别山建筑安装公司接底人分部分项工程名称基础混凝土浇筑审批人交底内容：本工程基础类型为承台桩基础，承台厚度为1300~2500mm，基础承台、抗水板、拉梁砼强度为C50，抗渗等级为S8；基础柱、地下室外墙及与外墙相连的内剪力墙强度为C60，抗渗等级为S8；基础混凝土浇筑采用泵送混凝土，配置三台砼输送泵，为保证混凝土的浇筑质量，特做如下交底：一、施工准备1、钢筋绑扎完毕，经质监单位、设计单位、建设单位、监理单位、施工单位共同验收合格；2、模板、架子支设完毕，并经质量、技术、安全部门验收完毕；3、止水钢板安装完毕，并经验收合格；4、控制标高全部做完，并经技术、质量、监理部门验收合格5、输送泵车、原材料、施工机具等准备完毕；6、所有操作工人经过安全教育，特殊工种持证上岗；7、进行了班前必检和班前安全教育。二、施工工艺1、标高控制标高控制为浇筑时的重要控制项目，施工技术人员在已固定好的柱及剪力墙插筋上按技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共7页第2页照6米的间距成梅花形布置50㎝控制标高，其中地下室抗水板的顶标高为-9.700，积水坑的底标高分别为-10.300和-10.800，通风井处的底标高为-11.000，浇筑时施工员要严格按照设计标高进行控制，误差不超过±5㎜。2、浇筑控制承台、拉梁、抗水板砼浇筑：按照自南向北的整体推行路线，采用三台砼泵进行分块浇筑，一台砼泵负责浇筑-轴之间的砼，另一台砼泵负责浇筑-轴之间的砼，第三台砼泵负责-之间砼的浇筑，每个分块均按照自西向东的浇筑路线进行有序浇筑，浇筑时应先浇筑基础承台内的砼，接着浇筑拉梁砼，后浇筑抗水板及剪力墙砼，振捣时注意不要碰撞柱及剪力墙插筋，每个分格浇筑时应按斜坡形向前推进，并用四个振动棒反复循环振捣。为了保证砼振捣密实，所浇砼应分层振捣，其厚度控制在400mm以内，各层之间应相互衔接，振动棒应插入下层50mm深，振捣应按与砼推行方向相反的顺序逐排从斜坡底部向顶部进行，以防止砼浇筑过程中随意流动，具体浇筑路线详见后附图。整个基础砼工程量约5800M3，根据计算每台砼泵约浇筑砼30M3/小时，三台砼泵每小时可浇筑砼114M3，根据现场的实际情况砼公司每小时可组织砼运输能力为80M3，每日浇筑砼量约为1200M3，整个基础东西宽64米，向北推进每米工程量约70M3，按此计算约每小时向北推进1米，总长84米 南阳市中心医院高层综合病房楼技术交底记录基础连续浇筑大约需4天时间，但为防止冷缝的出现，由轴向北推进约12小时后，由三台砼泵开始同时浇筑～交技术交底续页共7页第3页～轴间大体积砼，约4小时后，能浇筑承台的1/2，然后从1轴向北继续推进约5小时后，浇至轴大体积砼的南边，继续连续向北浇筑，砼的初凝期通过外加剂将控制在6小时以后，保证砼在初凝期的连续浇筑而不出现冷缝。 南阳市中心医院高层综合病房楼技术交底记录特别注意剪力墙处水平施工缝范围内的砼浇筑，该处砼强度为C60与基础C50的砼强度不一致要根据现场实际情况组织该标号的砼进场。施工时项目部设立指挥小组进行组织协调，由项目经理马超云任组长，项目副经理高晓、商显锋、王际强、周喜亮为副组长，组员为张小松、陈金安、彭仁国、张孝聪、王文、张长燕、鲁朋果，确保整个基础砼浇筑顺利进行，防止出现施工冷缝。3、大体积砼的浇筑及测温控制（1）大体积砼的浇筑基础承台砼浇筑采用分层斜坡式连续浇筑，使砼沿高度均匀上升，便于砼散热，分层厚度400～500mm，且不大于震动棒长度的1.25倍，坡度一般取1：6～1：7。浇筑时，要在下一层砼初凝之前浇筑上一层，避免砼产生冷缝，采用二次振捣法，将表面泌水及时排走，采用二次抹面工艺，提高表面密实度，防止面层出现微裂纹缝。（2）温控测量该工程承台最大厚度为2.5m，大承台砼总量分别约为931.7m3、265.2m3属大体积砼，为了控制砼两个温差以及校验计算值与实测值的差别，应随时掌握砼温差动态，测温工作至关重要，经研究该工程可采用电热偶进行测温，现场施工人员应严格监控砼内外温差变化，以便及时采取措施。测温仪器：为了快捷直观准确测量温度，结合本工程特点，该工程大承台砼测温采用JDC-2型便携式建筑电子测温仪，该仪器具有准确、快捷、宽温操作环境等特点，是一种专业化的测温仪器测。技术交底续页共7页第4页 南阳市中心医院高层综合病房楼技术交底记录交底内容：温线布设：为了全面反应砼温度的变化情况，根据该工程的特点，测温线的位置应按浇筑高度断面分底、中和表三种情况为一组，每组分别三根，按平面尺寸应分成边缘与中间两种情况预埋。根据测温点布置原则,该基础承台测温线布设分三种情况,具体布置详见后《南阳市中心医院高层综合病房楼测温线布置图》。每组分别为三根,每一测温点位传感器由距离承台底300mm、承台中部位、距承台表面没100mm各测温点构成。预埋时可用Φ16钢筋做支承物，先将测温线绑扎在钢筋上，测温线的温度传感器处于测温点位置并不得与钢筋直接接触，在浇筑砼时，将绑测温线的钢筋植入砼中，插头留在外面并用塑料袋罩好避免潮湿，保持清洁。为便于操作，留在外面的导线长度应大于200mm。在测温过程中，当发现温差超过25℃时，应及时加强保温或减缓拆除保温材料，并采取从而防止产生砼温差应力裂缝。测温：测温应由专职人员（公司选派的专业人员）定时测温，由专业技术人员进行详细记录，并及时进行数据整理，测量记录表及形象曲线图见原附图。测温点应在平面图上编号，并在现场分别标示，绘制温度曲线图，且温度变化情况应及时反馈，当各种温差达到18℃时预警，22℃时报警。测温延续时间自砼浇筑开始至保温措施撤消后为止，同时应不少于20天。测温时间间隔如下：砼浇筑后1-3天为2h，4-7天为4h，其后为8小时。测温时，按下主机电源开关，将各测温点插头依次插入主机插座中，主机屏幕上即可显示相应测温点的温度。技术交底续页共7页第5页 南阳市中心医院高层综合病房楼技术交底记录交底内容：温差控制：砼硬化期的实测温度应符合下列规定。内部温差（中心与表面下50mm处）不大于25℃。表面温度（表面下50mm处）与表面外50mm处的温差在25℃以内。砼降温速度不大于1.5℃/d。撤除保温层时，砼表面与大气温差不大于25℃。当实测温度不符合上述规定时，则应及时调整保温层或采取其它措施使其满足温差的规定。其它措施：a施工现场应配备温度计，及时测量大气环境温度。b及时收集气象信息以便及时调整施工措施。c充分保证砼养护及控温的各种材料设备。4、砼的养护主要是达到保温和保湿的目的，保温是为了保持砼表面温度不致过快散失，减少砼表面的温度梯度，防止产生表面裂缝；保湿的作用是使尚在砼强度发展阶段，潮湿的条件可防止砼表面脱水而产生干缩裂缝，另外可使水泥的水化反应顺利进行，提高砼的极限抗拉强度。本工程采用覆盖养护及蓄水养护相结合的方法养护，砼浇筑后，在12小时内覆盖塑料薄膜保温养护，待砼内部和表面温差以及表面和大气温差均小于25℃时方可揭走塑料薄膜，采用蓄水养护，蓄水深度不少于80mm。技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共7页第6页交底内容：5、成品保护浇筑砼时，要注意施工成品的保护，防止损害防水保护层及柱、剪力墙插筋。三、质量要求1、保证项目1）混凝土所用的水泥、水、骨料、外加剂等必须符合规范及有关规定，检查出厂合格证和复试报告是否符合质量要求。2）混凝土的配合比、原材料计量、搅拌、养护和施工缝处理必须符合施工规范规定。严格控制施工配合比。2、基本项目混凝土应振捣密实，实行二次抹面；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。3、允许偏差表面平整度±5㎜，轴线位移±5㎜。四、安全要求1、进入现场必须遵守安全生产纪律和操作规程。2、搭车道板时，两头需搁置平稳，并用钉子固定，在车道板下面每隔1.5米需加横楞、顶撑，2米以上高空通道必须搭设防护栏杆。车道板上应经常清扫垃圾、石子等以防滑跌。技术交底续页 南阳市中心医院高层综合病房楼技术交底记录共7页第7页交底内容：4、用塔吊料斗浇注混凝土时，指挥、扶斗人员与塔吊司机应密切配合，当塔吊放下料斗时，操作人员应主动避让，防止料斗碰伤或坠落发生事故。5、使用振动机前应检查电源电压，线路是否良好，电源线不得有接头。机械运转是否正常，操作振动机人员要戴绝缘手套、穿绝缘胶鞋。振动机移动时，不能硬拉电线，更不能在钢筋和其它锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故。6、使用泵送混凝土压力管道要搭设专用架子，不得与施工脚手架相连接，防止振动破坏。7、使用平板振动器或震动棒的作业人员，应穿胶鞋佩戴绝缘手套。振捣设备应设开关箱，并装有匹配的漏电保护器。8、已浇完的混凝土，应加以麻袋覆盖和浇水，使混凝土在规定的养护期内始终保持足够的湿润状态。9、浇筑混凝土所使用的溜槽必须固定牢固，若使用串筒时。串筒节间应连接牢固。在操作部位设护身栏杆，严禁站在溜槽上操作。技术交底记录 南阳市中心医院高层综合病房楼技术交底记录共5页第1页工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位河南省大别山建筑安装公司接底人分部分项工程名称-5.23柱、梁、板、剪力墙混凝土浇筑审批人交底内容：-5.23柱梁板剪力墙为人防构造，梁截面大，现浇板厚250㎜，砼总量大，浇筑实际困难多，本次砼浇筑为本工程的重点控制部位之一。现浇板、梁砼强度为C40，柱、地下室外墙及与外墙相连的内剪力墙强度为C60，抗渗等级为S8；混凝土浇筑采用泵送混凝土，配置三台砼输送泵，为保证混凝土的浇筑质量，特做如下交底：一、施工准备1、钢筋绑扎完毕，经质监单位、设计单位、建设单位、监理单位、施工单位共同验收合格；2、模板、架子支设完毕，并经质量、技术、安全部门验收完毕；3、止水带安装完毕，并经验收合格；4、控制标高全部做完，并经技术、质量、监理部门验收合格5、输送泵车、原材料、施工机具等准备完毕；6、所有操作工人经过安全教育，特殊工种持证上岗；7、进行了班前必检和班前安全教育。二、施工工艺1、标高控制标高控制为浇筑时的重要控制项目，施工技术人员在已固定好的柱及剪力墙插筋上按照6米的间距成梅花形布置50㎝控制标高，其中地下室顶梁、板的总体顶标高为-5.23，技术交底续页共5页第2页 南阳市中心医院高层综合病房楼技术交底记录局部降低，其中-/-间梁板顶标高为-5.73，1/K-/-间梁、板顶标高为-5.322，-/-间梁板顶标高为-5.53，-/-间梁板顶标高为-5.53，-/-间梁板顶标高为-5.33。浇筑时施工员要严格按照设计标高进行控制，误差不超过±5㎜。2、浇筑控制柱、梁、板、剪力墙砼浇筑：按照后浇带位置自北向南的划分为三个施工区域。先浇筑轴处后浇带以北的柱、剪力墙、梁、板砼，接着浇筑3/T-/-间砼，最后浇筑3/T-/-间砼，采用三台砼泵进行浇筑，一台砼泵负责浇筑柱及剪力墙C60砼，另两台砼泵负责浇筑梁板C40砼的浇筑，均按照自南向北的浇筑路线进行有序浇筑，浇筑时应先浇柱及剪力墙内的砼，接着浇筑梁砼，后浇筑板砼，振捣时注意不要碰撞柱及剪力墙插筋，浇筑时应按斜坡形向前推进，并用六个振动棒反复循环振捣。为了保证砼振捣密实，所浇砼应分层振捣，柱及剪力墙其厚度控制在800mm以内，梁的浇筑厚度应控制在400㎜之内，各层之间应相互衔接，振动棒应插入下层50mm深，振捣应按与砼推行方向相反的顺序逐排从斜坡底部向顶部进行，以防止砼浇筑过程中随意流动。施工时项目部设立指挥小组进行组织协调，由项目经理马超云任组长，项目副经理高晓、商显锋、王际强、周喜亮为副组长，组员为张小松、陈金安、彭仁国、张孝聪、王文、张长燕、鲁朋果，确保整个基础砼浇筑顺利进行，防止出现施工冷缝。混凝土浇筑应使管口处的混凝土略高于四周的混凝土，以使经振捣产生的泌水从四周梁侧模板缝、孔、洞中渗出，以避免混凝土表面产生大量 南阳市中心医院高层综合病房楼技术交底记录浮浆，影响混凝土的质量。每一次浇灌，高度应控制好，标高由抄在钢筋上的水技术交底续页共5页第3页 南阳市中心医院高层综合病房楼技术交底记录交底内容：平标志。拉线随时检测，一次浇灌满足随后的抹面要求。混凝土振捣，柱内四角应重点振捣，防止漏振，棒头在梁内赶浆时，不得固定一处，以防局部过振和局部模板松动和移位。浇筑前检查柱根及墙根是否有漏洞，并用石膏封严，柱底根据柱截面大小装混凝土砂浆使柱底保持5-10分厚，防止烂根。用铁丝将钢筋牢固好。浇筑时，用铁锨将混凝土装入柱内，随装随振捣，每次装入高度控制在50公分（根据柱截面确定装入量），不得把棒头直接放在钢筋上振，以防箍圈下落和变形，待混凝土装满后，再检查柱上口钢筋保护层是否正确，棒头在柱上口多振10分钟，以利混凝土全部排气。一小时后，二次振捣，快插慢拔，防止涨模。地下室剪力墙砼浇筑应分两班从同一位置同时向相反方向进行浇筑，浇筑时采用大斜坡分层方法进行，分层厚度控制在400-500mm之间，为防止砼产生分层离析现象，施工时采用溜管进行下料，溜管间距不大于3m，下料应从斜坡顶部向下进行，而振捣应按与砼推行方面相反的顺序用三个振动棒由斜坡底部逐渐向顶部来回循环振捣，以防止砼浇筑过程中随意流动。柱、墙模拆除后，及时涂刷混凝土养护液，并用木片在柱四角做护角，护角高度2.0米，用铁丝扎牢。混凝土浇筑时注意梁板钢筋保护层，板筋派专人看护。抹面：混凝土振捣后，检查混凝土高度和平整度，高铲低平。在混凝土初凝之前，用木搓子抹平，对低坑处用粗骨料填平，确保混凝土上面符合高度要求，在混凝土终凝前二次抹面，用毛刷子拉毛，防止裂缝，并看护防止上人踩踏。技术交底续页共5页第4页 南阳市中心医院高层综合病房楼技术交底记录交底内容：4、砼的养护主要是达到保温和保湿的目的，保温是为了保持砼表面温度不致过快散失，减少砼表面的温度梯度，防止产生表面裂缝；保湿的作用是使尚在砼强度发展阶段，潮湿的条件可防止砼表面脱水而产生干缩裂缝，另外可使水泥的水化反应顺利进行，提高砼的极限抗拉强度。本工程采用覆盖养护及蓄水养护相结合的方法养护，砼浇筑后，在12小时内覆盖塑料薄膜保温养护，采用蓄水养护，蓄水深度不少于30mm。养护时间不小于七天。具体养护工作由项目部质量组负责组织实施。5、成品保护浇筑砼时，要注意施工成品的保护，防止损害柱、剪力墙插筋。三、质量要求1、保证项目1）混凝土所用的水泥、水、骨料、外加剂等必须符合规范及有关规定，检查出厂合格证和复试报告是否符合质量要求。2）混凝土的配合比、原材料计量、搅拌、养护和施工缝处理必须符合施工规范规定。严格控制施工配合比。2、基本项目混凝土应振捣密实，实行二次抹面；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。3、允许偏差表面平整度±5㎜，轴线位移±5㎜。技术交底续页共5页第5页 南阳市中心医院高层综合病房楼技术交底记录交底内容：四、安全要求1、进入现场必须遵守安全生产纪律和操作规程。2、搭车道板时，两头需搁置平稳，并用钉子固定，在车道板下面每隔1.5米需加横楞、顶撑，2米以上高空通道必须搭设防护栏杆。车道板上应经常清扫垃圾、石子等以防滑跌。3、用塔吊料斗浇注混凝土时，指挥、扶斗人员与塔吊司机应密切配合，当塔吊放下料斗时，操作人员应主动避让，防止料斗碰伤或坠落发生事故。4、使用振动机前应检查电源电压，线路是否良好，电源线不得有接头。机械运转是否正常，操作振动机人员要戴绝缘手套、穿绝缘胶鞋。振动机移动时，不能硬拉电线，更不能在钢筋和其它锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故。5、使用泵送混凝土压力管道要搭设专用架子，不得与施工脚手架相连接，防止振动破坏。6、使用平板振动器或震动棒的作业人员，应穿绝缘胶鞋佩戴绝缘手套。振捣设备应设开关箱，并装有匹配的漏电保护器。7、已浇完的混凝土，应加以麻袋覆盖和浇水，使混凝土在规定的养护期内始终保持足够的湿润状态。8、浇筑混凝土所使用的溜槽必须固定牢固，若使用串筒时。串筒节间应连接牢固。在操作部位设护身栏杆，严禁站在溜槽上操作。技术交底记录共5页第1页 南阳市中心医院高层综合病房楼技术交底记录工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位河南省大别山建筑安装公司接底人分部分项工程名称-0.03柱、梁、板、剪力墙混凝土浇筑审批人交底内容：-0.03柱梁板剪力墙为地下负一层，局部梁截面大，现浇板厚180㎜，砼总量较大，浇筑实际困难多，本次砼浇筑为本工程的重点控制部位之一。现浇板、梁砼强度为C30，柱、地下室外墙及与外墙相连的内剪力墙强度为C60，抗渗等级为S8；混凝土浇筑采用泵送混凝土，配置三台砼输送泵，为保证混凝土的浇筑质量，特做如下交底：一、施工准备1、钢筋绑扎完毕，经质监单位、设计单位、建设单位、监理单位、施工单位共同验收合格；2、模板、架子支设完毕，并经质量、技术、安全部门验收完毕；3、止水带安装完毕，并经验收合格；4、控制标高全部做完，并经技术、质量、监理部门验收合格5、输送泵车、原材料、施工机具等准备完毕；6、所有操作工人经过安全教育，特殊工种持证上岗；7、进行了班前必检和班前安全教育。二、施工工艺1、标高控制标高控制为浇筑时的重要控制项目，施工技术人员在已固定好的柱及剪力墙插筋上按照6米的间距成梅花形布置50㎝控制标高，其中地下室顶梁、板的总体顶标高为-0.03，技术交底续页共5页第2页 南阳市中心医院高层综合病房楼技术交底记录局部降低，其中-/-4/S间设夹层，夹层梁板顶标高为-1.43，该区域在大面积浇筑前采用塔吊配合进行浇筑，接着支设-0.92处模板及绑扎钢筋、大面积浇筑柱墙梁板梯等砼，绿化景观平台及花池处标高为-0.63，卫生间标高为-0.092，水处理间、复用冲洗间、洗车间标高为-0.03，电梯间处标高为-0.33。浇筑时施工员要严格按照设计标高进行控制，误差不超过±5㎜。2、浇筑控制柱、梁、板、剪力墙砼浇筑：按照后浇带位置自北向南的划分为三个施工区域。先浇筑轴处后浇带以北的柱、剪力墙、梁、板砼，接着浇筑3/T-/-间砼，最后浇筑3/T-/-间砼，采用三台砼泵进行浇筑，两台砼泵负责浇筑柱及剪力墙C60砼，另一台砼泵负责浇筑梁板C30砼的浇筑，均按照自南向北的浇筑路线进行有序浇筑，浇筑时应先浇柱及剪力墙内的砼，接着浇筑梁砼，后浇筑板砼，振捣时注意不要碰撞柱及剪力墙插筋，浇筑时应按斜坡形向前推进，并用六个振动棒反复循环振捣。为了保证砼振捣密实，所浇砼应分层振捣，柱及剪力墙其厚度控制在800mm以内，梁的浇筑厚度应控制在400㎜之内，各层之间应相互衔接，振动棒应插入下层50mm深，振捣应按与砼推行方向相反的顺序逐排从斜坡底部向顶部进行，以防止砼浇筑过程中随意流动。施工时项目部设立指挥小组进行组织协调，由项目经理马超云任组长，项目副经理高晓、商显锋、王际强、周喜亮为副组长，组员为陈金安、彭仁国、张孝聪、王文、张长燕、鲁朋果，确保整个基础砼浇筑顺利进行，防止出现施工冷缝。 南阳市中心医院高层综合病房楼技术交底记录混凝土浇筑应使管口处的混凝土略高于四周的混凝土，以使经振捣产生的泌水从四周梁侧模板缝、孔、洞中渗出，以避免混凝土表面产生大量浮浆，技术交底续页共5页第3页 南阳市中心医院高层综合病房楼技术交底记录交底内容：影响混凝土的质量。每一次浇灌，高度应控制好，标高由抄在钢筋上的水平标志。拉线随时检测，一次浇灌满足随后的抹面要求。混凝土振捣，柱内四角应重点振捣，防止漏振，棒头在梁内赶浆时，不得固定一处，以防局部过振和局部模板松动和移位。浇筑前检查柱根及墙根是否有漏洞，并用石膏封严，柱底根据柱截面大小装混凝土砂浆使柱底保持5-10分厚，防止烂根。用铁丝将钢筋牢固好。浇筑时，用铁锨将混凝土装入柱内，随装随振捣，每次装入高度控制在50公分（根据柱截面确定装入量），不得把棒头直接放在钢筋上振，以防箍圈下落和变形，待混凝土装满后，再检查柱上口钢筋保护层是否正确，棒头在柱上口多振10分钟，以利混凝土全部排气。一小时后，二次振捣，快插慢拔，防止涨模。地下室剪力墙砼浇筑应分两班从同一位置进行浇筑，浇筑时采用大斜坡分层方法进行，分层厚度控制在400-500mm之间，为防止砼产生分层离析现象，施工时采用溜管进行下料，溜管间距不大于3m，下料应从斜坡顶部向下进行，而振捣应按与砼推行方面相反的顺序用三个振动棒由斜坡底部逐渐向顶部来回循环振捣，以防止砼浇筑过程中随意流动。柱、墙模拆除后，及时涂刷混凝土养护液，并用木片在柱四角做护角，护角高度2.0米，用铁丝扎牢。混凝土浇筑时注意梁板钢筋保护层，板筋派专人看护。抹面：混凝土振捣后，检查混凝土高度和平整度，高铲低平。在混凝土初凝之前，用木搓子抹平，对低坑处用粗骨料填平，确保混凝土上面符合高度要求，在混凝土终凝前二次抹面，用毛刷子拉毛，防止裂缝，并看护防止上人踩踏。技术交底续页共5页第4页 南阳市中心医院高层综合病房楼技术交底记录交底内容：4、砼的养护主要是达到保温和保湿的目的，保温是为了保持砼表面温度不致过快散失，减少砼表面的温度梯度，防止产生表面裂缝；保湿的作用是使尚在砼强度发展阶段，潮湿的条件可防止砼表面脱水而产生干缩裂缝，另外可使水泥的水化反应顺利进行，提高砼的极限抗拉强度。本工程采用覆盖养护及蓄水养护相结合的方法养护，砼浇筑后，在12小时内覆盖塑料薄膜保温养护，采用蓄水养护，蓄水深度不少于30mm。养护时间不小于七天。具体养护工作由项目部质量组负责组织实施。5、成品保护浇筑砼时，要注意施工成品的保护，防止损害柱、剪力墙插筋。三、质量要求1、保证项目1）混凝土所用的水泥、水、骨料、外加剂等必须符合规范及有关规定，检查出厂合格证和复试报告是否符合质量要求。2）混凝土的配合比、原材料计量、搅拌、养护和施工缝处理必须符合施工规范规定。严格控制施工配合比。2、基本项目混凝土应振捣密实，实行二次抹面；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。3、允许偏差表面平整度±5㎜，轴线位移±5㎜。技术交底续页共5页第5页 南阳市中心医院高层综合病房楼技术交底记录交底内容：四、安全要求1、进入现场必须遵守安全生产纪律和操作规程。2、搭车道板时，两头需搁置平稳，并用钉子固定，在车道板下面每隔1.5米需加横楞、顶撑，2米以上高空通道必须搭设防护栏杆。车道板上应经常清扫垃圾、石子等以防滑跌。3、用塔吊料斗浇注混凝土时，指挥、扶斗人员与塔吊司机应密切配合，当塔吊放下料斗时，操作人员应主动避让，防止料斗碰伤或坠落发生事故。4、使用振动机前应检查电源电压，线路是否良好，电源线不得有接头。机械运转是否正常，操作振动机人员要戴绝缘手套、穿绝缘胶鞋。振动机移动时，不能硬拉电线，更不能在钢筋和其它锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故。5、使用泵送混凝土压力管道要搭设专用架子，不得与施工脚手架相连接，防止振动破坏。6、使用平板振动器或震动棒的作业人员，应穿绝缘胶鞋佩戴绝缘手套。振捣设备应设开关箱，并装有匹配的漏电保护器。7、已浇完的混凝土，应加以麻袋覆盖和浇水，使混凝土在规定的养护期内始终保持足够的湿润状态。8、浇筑混凝土所使用的溜槽必须固定牢固，若使用串筒时。串筒节间应连接牢固。在操作部位设护身栏杆，严禁站在溜槽上操作。技术交底记录共5页第1页 南阳市中心医院高层综合病房楼技术交底记录工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位河南省大别山建筑安装公司接底人分部分项工程名称一至四层柱、梁、板、剪力墙混凝土浇筑审批人交底内容：柱、梁、板、剪力墙局部梁截面大，现浇板厚100㎜，砼总量较大，浇筑实际困难多，裙楼工程砼浇筑为本工程的重点控制部位之一。现浇板、梁砼强度为C30，柱及剪力墙强度为C60；混凝土浇筑采用泵送混凝土，配置两台砼输送泵，为保证混凝土的浇筑质量，特做如下交底：一、施工准备1、钢筋绑扎完毕，经质监单位、设计单位、建设单位、监理单位、施工单位共同验收合格；2、模板、架子支设完毕，并经质量、技术、安全部门验收完毕；3、控制标高全部做完，并经技术、质监、监理部门验收合格4、输送泵车、原材料、施工机具等准备完毕；5、所有操作工人经过安全教育，特殊工种持证上岗；6、进行了班前必检和班前安全教育。二、施工工艺1、标高控制标高控制为浇筑时的重要控制项目，施工技术人员在已固定好的柱及剪力墙插筋上按照6米的间距成梅花形布置50㎝控制标高，浇筑时施工员要严格按照设计标高进行控制，误差不超过±5㎜。技术交底续页共5页第2页 南阳市中心医院高层综合病房楼技术交底记录2、浇筑控制柱、梁、板、剪力墙砼浇筑：按照后浇带位置自北向南的划分为三个施工区域。先浇筑轴处后浇带以北的柱、剪力墙、梁、板砼，接着浇筑3/T-/-间砼，最后浇筑3/T-/-间砼，采用两台砼泵进行浇筑，一台砼泵负责浇筑柱及剪力墙C60砼，另一台砼泵负责浇筑梁板C30砼的浇筑，均按照自南向北的浇筑路线进行有序浇筑，浇筑时应先浇柱及剪力墙内的砼，接着浇筑梁砼，后浇筑板砼，振捣时注意不要碰撞柱及剪力墙插筋，浇筑时应按斜坡形向前推进，并用六个振动棒反复循环振捣。为了保证砼振捣密实，所浇砼应分层振捣，柱及剪力墙其厚度控制在800mm以内，梁的浇筑厚度应控制在400㎜之内，各层之间应相互衔接，振动棒应插入下层50mm深，振捣应按与砼推行方向相反的顺序逐排从斜坡底部向顶部进行，以防止砼浇筑过程中随意流动。施工时项目部设立指挥小组进行组织协调，由项目经理马超云任组长，项目副经理高晓、商显锋为副组长，组员为陈金安、彭仁国、阮成清、王文、张长燕、鲁朋果，确保整个基础砼浇筑顺利进行，防止出现施工冷缝。混凝土浇筑应使管口处的混凝土略高于四周的混凝土，以使经振捣产生的泌水从四周梁侧模板缝、孔、洞中渗出，以避免混凝土表面产生大量浮浆，影响混凝土的质量。每一次浇灌，高度应控制好，标高由抄在钢筋上的水平标志。拉线随时检测，一次浇灌满足随后的抹面要求。混凝土振捣，柱内四角应重点振捣，防止漏振，棒头在梁内赶浆时，不得固定一处，以防局部过振和局部模板松动和移位。浇筑前检查柱根及墙根 南阳市中心医院高层综合病房楼技术交底记录是否有漏洞，并用石膏封严，柱底根据柱截面大小装混凝土砂浆使柱底保持5-10分厚，防止烂根。技术交底续页共5页第3页 南阳市中心医院高层综合病房楼技术交底记录交底内容：用铁丝将钢筋牢固好。浇筑时，用铁锨将混凝土装入柱内，随装随振捣，每次装入高度控制在50公分（根据柱截面确定装入量），不得把棒头直接放在钢筋上振，以防箍圈下落和变形，待混凝土装满后，再检查柱上口钢筋保护层是否正确，棒头在柱上口多振10分钟，以利混凝土全部排气。一小时后，二次振捣，快插慢拔，防止涨模。地下室剪力墙砼浇筑应分两班从同一位置进行浇筑，浇筑时采用大斜坡分层方法进行，分层厚度控制在400-500mm之间，为防止砼产生分层离析现象，施工时采用溜管进行下料，溜管间距不大于3m，下料应从斜坡顶部向下进行，而振捣应按与砼推行方面相反的顺序用三个振动棒由斜坡底部逐渐向顶部来回循环振捣，以防止砼浇筑过程中随意流动。柱、墙模拆除后，及时涂刷混凝土养护液，并用木片在柱四角做护角，护角高度2.0米，用铁丝扎牢。混凝土浇筑时注意梁板钢筋保护层，板筋派专人看护。抹面：混凝土振捣后，检查混凝土高度和平整度，高铲低平。在混凝土初凝之前，用木搓子抹平，对低坑处用粗骨料填平，确保混凝土上面符合高度要求，在混凝土终凝前二次抹面，用毛刷子拉毛，防止裂缝，并看护防止上人踩踏。4、砼的养护本工程采用覆盖养护及洒水养护相结合的方法养护，砼浇筑后，在12小时内覆盖塑料薄膜保温养护，采用洒水养护，洒水间隔时间不超过1.5小时。养护时间不小于技术交底续页共5页第4页 南阳市中心医院高层综合病房楼技术交底记录交底内容：七天。具体养护工作由项目部质量组负责组织实施。5、成品保护浇筑砼时，要注意施工成品的保护，防止损害柱、剪力墙插筋。三、质量要求1、保证项目1）混凝土所用的水泥、水、骨料、外加剂等必须符合规范及有关规定，检查出厂合格证和复试报告是否符合质量要求。2）混凝土的配合比、原材料计量、搅拌、养护和施工缝处理必须符合施工规范规定。严格控制施工配合比。2、基本项目混凝土应振捣密实，实行二次抹面；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。3、允许偏差表面平整度±5㎜，轴线位移±5㎜。四、安全要求1、进入现场必须遵守安全生产纪律和操作规程。2、搭车道板时，两头需搁置平稳，并用钉子固定，在车道板下面每隔1.5米需加横楞、顶撑，2米以上高空通道必须搭设防护栏杆。车道板上应经常清扫垃圾、石子等以防滑跌。3、用塔吊料斗浇注混凝土时，指挥、扶斗人员与塔吊司机应技术交底续页共5页第5页 南阳市中心医院高层综合病房楼技术交底记录交底内容：密切配合，当塔吊放下料斗时，操作人员应主动避让，防止料斗碰伤或坠落发生事故。4、使用振动机前应检查电源电压，线路是否良好，电源线不得有接头。机械运转是否正常，操作振动机人员要戴绝缘手套、穿绝缘胶鞋。振动机移动时，不能硬拉电线，更不能在钢筋和其它锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故。5、使用泵送混凝土压力管道要搭设专用架子，不得与施工脚手架相连接，防止振动破坏。6、使用平板振动器或震动棒的作业人员，应穿绝缘胶鞋佩戴绝缘手套。振捣设备应设开关箱，并装有匹配的漏电保护器。7、已浇完的混凝土，应加以麻袋覆盖和浇水，使混凝土在规定的养护期内始终保持足够的湿润状态。8、浇筑混凝土所使用的溜槽必须固定牢固。串筒节间应连接牢固。在操作部位设护身栏杆，严禁站在溜槽上操作。9、注意东南部独立柱的砼浇筑的安全操作及安全防护。10、注意采取降温防暑措施。技术交底记录共5页第1页 南阳市中心医院高层综合病房楼技术交底记录工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部技术组交底人接底单位河南省大别山建筑安装公司接底人分部分项工程名称柱剪力墙混凝土浇筑审批人交底内容：柱、地下室外墙及与外墙相连的内剪力墙强度为C60，抗渗等级为S8；混凝土浇筑采用泵送混凝土，为保证混凝土的浇筑质量，特做如下交底：一、施工准备1、钢筋绑扎完毕，经质监单位、设计单位、建设单位、监理单位、施工单位共同验收合格；2、模板、架子支设完毕，并经质量、技术、安全部门验收完毕；3、止水带安装完毕，并经验收合格；4、控制标高全部做完，并经技术、质量、监理部门验收合格5、输送泵车、原材料、施工机具等准备完毕；6、所有操作工人经过安全教育，特殊工种持证上岗；7、进行了班前必检和班前安全教育。二、施工工艺1、标高控制标高控制为浇筑时的重要控制项目，施工技术人员在已固定好的柱及剪力墙插筋上按照6米的间距成梅花形布置50㎝控制标高，浇筑时施工员要严格按照设计标高进行控制，误差不超过±5㎜。浇筑柱、剪力墙时施工缝留置在梁底。2、浇筑控制技术交底续页共5页第3页 南阳市中心医院高层综合病房楼技术交底记录交底内容：柱混凝土振捣，柱内四角应重点振捣，防止漏振，棒头在柱内赶浆时，不得固定一处，以防局部过振和局部模板松动和移位。浇筑前检查柱根及墙根是否有漏洞，并用石膏封严，柱底根据柱截面大小装混凝土砂浆使柱底保持5-10分厚，防止烂根。用铁丝将钢筋牢固好。浇筑时，用铁锨将混凝土装入柱内，随装随振捣，每次装入高度控制在50公分（根据柱截面确定装入量），不得把棒头直接放在钢筋上振，以防箍圈下落和变形，待混凝土装满后，再检查柱上口钢筋保护层是否正确，棒头在柱上口多振10分钟，以利混凝土全部排气。一小时后，二次振捣，快插慢拔，防止涨模。地下室剪力墙砼浇筑应分两班从同一位置同时向相反方向进行浇筑，浇筑时采用大斜坡分层方法进行，分层厚度控制在400-500mm之间，为防止砼产生分层离析现象，施工时采用溜管进行下料，溜管间距不大于3m，下料应从斜坡顶部向下进行，而振捣应按与砼推行方面相反的顺序用三个振动棒由斜坡底部逐渐向顶部来回循环振捣，以防止砼浇筑过程中随意流动。柱、墙模拆除后，及时涂刷混凝土养护液，并用木片在柱四角做护角，护角高度2.0米，用铁丝扎牢。技术交底续页共5页第4页 南阳市中心医院高层综合病房楼技术交底记录交底内容：5、成品保护浇筑砼时，要注意施工成品的保护，防止损害柱、剪力墙插筋。三、质量要求1、保证项目1）混凝土所用的水泥、水、骨料、外加剂等必须符合规范及有关规定，检查出厂合格证和复试报告是否符合质量要求。2）混凝土的配合比、原材料计量、搅拌、养护和施工缝处理必须符合施工规范规定。严格控制施工配合比。2、基本项目混凝土应振捣密实，实行二次抹面；不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺陷。3、允许偏差表面平整度±5㎜，轴线位移±5㎜。技术交底续页共5页第5页 南阳市中心医院高层综合病房楼技术交底记录交底内容：四、安全要求1、进入现场必须遵守安全生产纪律和操作规程。2、搭车道板时，两头需搁置平稳，并用钉子固定，在车道板下面每隔1.5米需加横楞、顶撑，2米以上高空通道必须搭设防护栏杆。车道板上应经常清扫垃圾、石子等以防滑跌。3、用塔吊料斗浇注混凝土时，指挥、扶斗人员与塔吊司机应密切配合，当塔吊放下料斗时，操作人员应主动避让，防止料斗碰伤或坠落发生事故。4、使用振动机前应检查电源电压，线路是否良好，电源线不得有接头。机械运转是否正常，操作振动机人员要戴绝缘手套、穿绝缘胶鞋。振动机移动时，不能硬拉电线，更不能在钢筋和其它锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故。5、使用泵送混凝土压力管道要搭设专用架子，不得与施工脚手架相连接，防止振动破坏。6、使用平板振动器或震动棒的作业人员，应穿绝缘胶鞋佩戴绝缘手套。振捣设备应设开关箱，并装有匹配的漏电保护器。7、已浇完的混凝土，应加以麻袋覆盖和浇水，使混凝土在规定的养护期内始终保持足够的湿润状态。8、浇筑混凝土所使用的溜槽必须固定牢固，若使用串筒时。串筒节间应连接牢固。在操作部位设护身栏杆，严禁站在溜槽上操作。 南阳市中心医院高层综合病房楼技术交底记录南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共页第页交底单位项目部交底人签字：接底单位泥工组接底人签字：分部分项工程名称二层梁板混凝土浇筑审批人签字：交底内容：1、顺序自①轴南端开始，作业面宽度保持10米左右，南北方向“之”字形循序推进，接拆管道人员和其他施工人员不得过度集中。大厅内跨度较大的梁板限制上人数量，防止梁板下落。2、混凝土浇筑应使管口处的混凝土略高于四周的混凝土，以使经振捣产生的泌水从四周梁侧模板缝、孔、洞中渗出，以避免混凝土表面产生大量浮浆，影响混凝土的质量。每一次浇灌，高度应控制好，标高由抄在钢筋上的水平标志。拉线随时检测，一次浇灌满足随后的抹面要求。3、混凝土振捣应自梁内向柱内推进，柱内四角应重点振，防止漏振，棒头在梁内赶浆时，不得固定一处，以防局部过振和局部模板松动和移位。4、混凝土浇筑时注意梁板钢筋保护层，板筋派专人看护。5、抹面：混凝土振捣后，检查混凝土高度和平整度，高铲低平。在混凝土初凝之前，用木搓子抹平，对低坑处用粗骨料填平，确保混凝土上面符合高度要求，在混凝土终凝前二次抹面，用毛刷子拉毛，防止裂缝，并看护防止上人踩踏。6、混凝土浇筑后养护7天确保板面湿润。技术交底记录共7页第1页 南阳市中心医院高层综合病房楼技术交底记录工程名称南阳市中心医院高层综合病房楼交底日期年月日交底单位项目部技术组交底人接底单位商城县大别山建筑工程公司接底人分部分项名称钢筋连接审批人南阳市中心医院高层综合病房楼工程钢筋连接共有搭接连接、直螺纹连接、闪光对焊、电渣压力焊等四种类型分别交底如下：一、钢筋搭接连接本工程φ12以下和Φ16以下钢筋连接采用搭接连接其搭接长度按照图纸结施-1所规定钢筋锚固长度乘以修正系数，当纵向受拉钢筋搭接接头面积百分率大于25%，但不大于50%时，其最小搭接长度按照图纸结施-1所规定钢筋锚固长度乘以系数1.2取用；当接头面积百分率大于50%时其最小搭接长度按照图纸结施-1所规定钢筋锚固长度乘以系数1.35取用。在任何情况下，受拉钢筋的搭接长度不小于300.00mm。在任何情况下，受压钢筋的搭接长度不应小于200mm。二、钢筋直螺纹连接1、滚轧直螺纹连接的类型本工程采用滚轧直螺纹连接的类型为正反丝扣型。2、滚轧直螺纹连接接头的规定受力钢筋采用Ⅱ级接头连接时，同一截面的接头百分率不大于50%。直接承受动力荷载的结构，接头除满足设计要求的抗疲劳性能外，其接头在框架的梁端和柱端的箍筋加密区百分率不应超过50%。技术交底续页共7页第2页（1）钢筋弯折点与接头端头距离不宜小于钢筋直径的10倍。 南阳市中心医院高层综合病房楼技术交底记录（1）不同直径钢筋连接，一次连接钢筋直径规格不超过二级。（2）钢筋砼保护层厚度应按现行国家标准《混凝土结构设计规范》执行，接头套筒处保护层不得小于15mm，连接套之间的横向净距不宜小于25mm。（3）直螺纹丝头尺寸规格如下表(mm)：钢筋直径16182022252832剥肋直径1516.918.820.823.726.630.4剥肋长度20202525303335丝扣长度23252828333639丝扣数量9101111111213螺纹规格M16×2.5M18×2.5M20×2.5M22×2.5M25×3.0M28×3.0M32×3.03、连接套筒及滚丝设备（1）凡采用剥肋滚轧直螺纹连接设备技术的工程，所用的连接套筒必须附有套筒出厂合格证、材质证明书、资料齐全方可使用。（2）套筒进入现场后应妥善保管，不得造成锈蚀及损坏。1、施工工艺（1）钢筋下料当钢筋下料长度（除框架柱外）大于20米时采用直螺纹连接，20米之内采用闪光对焊。a.钢筋下料宜用切割机的方法切断，不宜用截断机或电焊等方法切断。b.钢筋端部不得有弯曲，出现弯曲时应调直。技术交底续页共7页第3页c.钢筋端面平整并与钢筋轴线垂直，不得有马蹄形或扭曲。 南阳市中心医院高层综合病房楼技术交底记录(2)钢筋滚丝a.剥肋滚轧直螺纹的螺纹制作分为两个工序：钢筋切削剥肋、滚轧螺纹，两道工序在同一台设备上一次完成。b.螺纹滚轧工序：机头中换上加工规格相应的机盒及滚轮，直径尺寸不用调整。剥肋滚轧直螺纹现场质量控制的核心是丝头加工质量的控制，因此加工丝头的检验至关重要。丝头检验有四个要素：a剥肋光圆尺寸、b螺纹外径尺寸、c螺纹加工长度、d螺纹牙型。c.对加工的钢筋螺纹丝头，必须逐个进行目测检查，并每加工10个用检具检查一次。d.检验合格的钢筋丝头，立即将其一端套上同规格的塑料保护帽，另一端套上同规格的连接套筒，存放整齐备用。（3）钢筋连接a.钢筋连接之前，先将钢筋丝头上的塑料保护帽及连接套筒上的塑料密封盖取下并收回，检查螺纹是否完好，如有杂物需用铁刷清理干净。b.标准型接头的连接：把钢筋装好连接套筒的一端拧到被连接钢筋上，然后用长度大于40厘米的扳手将连接的两根钢筋拧紧，连接套筒两端的外露完整丝扣均不得超过2扣。钢筋连接完毕，立即用油漆画上标记。c.正反丝扣型接头的连接：将已加工好正反丝扣的两根待接钢筋捆好，与待安装的正反丝扣连接套筒对应摆放（正扣接正扣，反扣结反扣），一边转动套筒，钢筋一边沿轴线向内移动，逐渐连接到位，并用扳手将套筒最终拧紧。5、质量检验(1)现场接头工艺检验：按《钢筋机械连接通用技术规程》（JGJ107-2003）要求，在正式加技术交底续页共7页第4页 南阳市中心医院高层综合病房楼技术交底记录加工连接前，用现场的设备、钢筋、套筒、量具按本标准作工艺试验，即每种规格钢筋做一组（3根）试件，待静力拉伸试验合格后方可大量连接。(2)现场接头检查：现场钢筋连接应分批且全数进行检验，质检员按每一验收批规定的抽检接头数量进行接头外观检查和抗拉强度检验。连接套筒两端的钢筋丝扣外露部分不宜超过2个完整丝扣。(3)连接套筒质量：a.材质符合要求b.直螺纹加工符合要求(4)丝头质量：a.直螺纹牙型加工符合要求b.螺纹长度符合要求c.螺距符合要求(5)钢筋连接质量：工人按规定拧紧，无漏拧。接头的拧紧力矩值钢筋直径（㎜）161820222528拧紧力矩（N.m）118145177216275275三、钢筋闪光对焊连接（1）材料及主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、冷拉调直作业线等，钢筋级别直径符合设计要求，有出厂证明书及复试报告单。（2）作业条件：焊工持有有效的考试合格证，对焊机及配套装置、冷却水、压缩空气等符合要求，电源符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施，大于8%时，不得进行焊接。作业场地应有安全防护措施，防火和必要的通风措施，防止发生烧伤、技术交底续页共7页第5页触电及火灾等事故。熟悉料单，清楚接头位置。 南阳市中心医院高层综合病房楼技术交底记录2、操作工艺（1）本工程采用连续闪光焊:通电后，应借助操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属颗粒向外喷射形成火光闪光，待预定的烧化留量消失后，以适当的压力迅速进行顶锻，即完成整个连续闪光焊接。（2）保证焊接接头位置和操作要求a.焊接前和施焊过程中，应检查和调整电极位置，拧紧夹具丝杆。钢筋在电极内必须夹紧，电极汉口变形应立即调换和修理。b.钢筋端头如弯起或呈马蹄形则不得焊接，必须进行煨直或切除。c.钢筋端头120㎜范围内的铁锈、油污、必须清除干净。d.焊接过程中，粘附在电极上的氧化铁要随时清除干净。e.焊接后稍冷却后才能松开电极钳口，取出钢筋时必须平稳，以免接头弯折。3、质量标准（1）钢筋的品种质量必须符合设计要求和规范要求。（2）钢筋的规格、焊接接头位置、同一截面接头的百分比，必须符合设计要求和规范要求。（3）对焊接头的力学性能检验必须合格。（4）接头部位不得有横向裂纹。（5）不得有明显烧伤。（6）接头弯折角不大于40（7）接头处的轴线偏移，不大于0.1倍钢筋直径，同时不大于2㎜。四、钢筋电渣压力焊技术交底续页共7页第6页（1）施工准备　 南阳市中心医院高层综合病房楼技术交底记录a.有足够的电源,电渣压力焊焊机、控制箱、焊接夹具,焊剂有出厂合格证。　　b.操作者持证上岗，有焊工证，严禁非持证上岗。c.砼操作面待砼强度达到能够上人。(2)操作方法　　a.钢筋手工电渣压力焊时，采用直接引弧法：先将上下钢筋接触，填满焊剂，接通焊接电源，立即将上钢筋提升2-4mm，引燃电弧,然后缓缓上提钢筋毫米,使电弧稳定燃烧之后,随钢筋的熔化而渐渐下送，并转入电渣过程，待钢筋熔化达到一定程度后，在切断电源的同时，迅速进行顶压，持续数秒钟，方可松开操作杆，以免接头偏斜或接合不良，钢筋上提和下送均应适当，防止断路或短路。不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。钢筋电渣压力焊焊接参数钢筋直径（㎜）焊接电流（A）焊接电压（V）焊接通电时间（S）电弧过程U1-2电渣过程U2-2电弧过程t1电渣过程t216200～25040～4522～2714418250～30040～4522～2715520300～35040～4522～2717522350～40040～4522～2718625400～45040～4522～27216b.每根柱同一截面焊接钢筋的接头率为50%，即接头相互错开布置错开距离为35d（d为钢筋直径），焊接之前应先试焊，待试焊合格后，再进行大面积焊接施工，每层应取焊接试样，同一规技术交底续页共7页第7页格小于或等于300个接头取一组。 南阳市中心医院高层综合病房楼技术交底记录（3）质量要求1、焊接点外观质量必须符合规范要求，无裂纹、明显烧伤等缺陷，轴线上下无位移、不弯折，焊包均匀，突出部分最少高出钢筋表面4㎜。2、接头处弯折角不大于4度，接头处的轴线偏移应不超过0.1倍钢筋直径，同时不大于2㎜。五、安全要求1、所有施工人员必须正确佩戴安全帽；2、严禁私拉电线，用电操作必须有项目部专职电工操作；3、做好班前必检，发现安全隐患需立即停止施工，并向项目部报告，待隐患排除后再进行施工。4、特殊工种必须持证上岗。5、对所有施工人员必须进行班组安全教育。6、钢筋加工机械的操作人员,应经过一定的机械操作技术培训,掌握机械性能和操作规程后才能上岗.钢筋加工机械的电气设备,应有良好的绝缘并接地,每台机械必须一机一闸,并设漏电保护开关.钢筋加工机械使用前,应先空运转试车正常后,方能开始使用.使用钢筋弯曲机时,操作人员应站在钢筋活动端的反方向,弯曲400mm的短钢筋时,要有防止钢筋弹出的措施.粗钢筋切断时,冲切力大,应在切断机口两侧机座上安装两个角钢挡杆,防止钢筋摆动.在焊机操作棚周围,不得放易燃物品,搬运钢筋时，要注意前后方向有无碰撞危险或被钩挂物料，特别要避免碰挂周围和上下方向的电线。南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共页第页 南阳市中心医院高层综合病房楼技术交底记录交底单位项目部交底人签字：接底单位木工组接底人签字：分部分项工程名称地下室顶板支模审批人签字：交底内容：本工程为现浇框架结构，地下室顶梁板及柱头的支拆模应注意以下几点：1、钢模用之前要打隔离剂。2、梁底（板底）标高=平上4400mm-梁高（板高），有密集点最密的阴影为卫生间，卫生间内梁及板降100mm，卫生间外围用吊模支牢，密集点较疏的阴影内梁面及板面降20mm，铺梁底时相邻班组间支模应相应顺直。3、待钢筋绑扎完毕后再支梁帮。梁帮支设应垂直、牢固、顺通，梁帮的上口和下口宽度相同。4、后浇带的支模：梁的堵头在梁帮的另一面未堵之前安装，板的堵头用木板扒豁口。5柱头用钢模拼装，原混凝土柱头上一圈用双面胶粘贴，钢模向下延交底时间：2003年月日技术交底续页单位工程名称：南阳市交通局培训中心共页第页 南阳市中心医院高层综合病房楼技术交底记录交底内容：伸300mm左右，截面符合要求，拼缝应严密、牢固，确保混凝土浇筑时不漏浆。6、外边梁应平整、顺直、牢固，确保混凝土浇筑不变形，外边梁的阴阳角应垂直、牢固，上表面同一标高（即平上4400mm）。7、吊装钢模、钢管不得集中堆放在钢管支架上，应随用随吊，支架上不得留探头板或活动的钢管钢模。8、梁不凑模数时，用木模填充，但木模不得用于梁柱接头，木模用螺丝与钢模锁牢固，不得用铁钉钎固。9、钢模拼接不得用U型卡，必须用螺丝，平立缝用双面胶带夹衬。支模后梁内杂物要清理。10、现浇板厚度除图纸交底上已注明的厚度外，均为120mm。拆模时应注意：1、梁板模板包括外边梁外侧模，不得私自拆模，拆模时间由项目部通知。2、拆模顺序：①后支的先拆，先支的后拆。②先上后下拆。交接底时间年月日技术交底续页单位工程名称：南阳市交通局培训中心共页第页 南阳市中心医院高层综合病房楼技术交底记录交底内容：③应遵守安全要求。3、模板拆除后应清理干净。4、模板的堆放：在堆放前打油养护，堆放在水浸不到的地方或支起，钢模应肋朝下堆放，码放整齐。质量要求：1、梁侧模垂直度允许误差1mm。2、梁上口几何尺寸允许误差1mm。3、梁帮顺直允许误差2mm。4、梁（板）底标高允许误差3mm。交接底时间年月日南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共页第1页 南阳市中心医院高层综合病房楼技术交底记录交底单位项目部交底人签字：接底单位木工组接底人签字：分部分项工程名称二层柱模板支设审批人签字：交底内容：柱模材料：采用18厚木模制作，高度3.0米，若700×700的柱子，模板制作为700的2块和736的2块，支撑采用600×900方木，柱箍采用槽钢和Φ12对拉螺栓，柱箍间距500mm，模板制作后分类编号，分规格堆放。模板拼装：模板安装前，先清理柱根异物，模板接触混凝土面刷隔离剂，模板就位后，应检查柱筋是否位移，待监理验完钢筋后，安装柱模，搭接边贴双面胶，模板先用小铁钉钉牢，方木600宽×900高×3.0米长，立于模板背部，方木间距不大于200mm。方木与柱角齐，柱箍中槽钢用100宽的面水平放置，两肋钻孔ø14，柱箍在柱子下部离地20公分一道，以上间距50公分。柱模支设后拉通线检查，柱子四周的钢管架必须牢固，防止混凝土浇筑时倾斜变形。柱模安装后办理检验手续。柱模拆除：待混凝土达到拆模强度，经质量员同意后，方可拆模。拆模时，不得暴力拆除，拆模要小心，防止碰掉混凝土柱角，并注意人身安全。模板拆除后，分类堆放保护，以备下一层使用。交底时间：2003年月日技术交底记录共页第页 南阳市中心医院高层综合病房楼技术交底记录工程名称交底单位交底人接底单位接底人分部分项工程名称柱、剪力墙混凝土浇筑审批人交底内容：柱混凝土为C40，采用机械搅拌，塔吊吊送。浇筑前检查柱根是否有漏洞，并用石膏封严，柱底根据柱截面大小装混凝土砂浆使柱底保持5-10分厚，防止烂根。用铁丝将钢筋牢固好。浇筑时，用锨将混凝土装入柱内，随装随振捣，每次装入高度控制在50公分（根据柱截面确定装入量），不得把棒头直接放在钢筋上振，以防箍圈下落和变形，待混凝土装满后，再检查柱上口钢筋保护层是否正确，棒头在柱上口多振10分钟，以利混凝土全部排气。一小时后，二次振捣，快插慢拔，防止涨模。柱模拆除后，及时涂刷混凝土养护液，并用木片在柱四角做护角，护角高度2.0米，用铁丝扎牢。交底时间：2003年月日南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共页第页 南阳市中心医院高层综合病房楼技术交底记录交底单位项目部交底人签字：接底单位钢筋组接底人签字：分部分项工程名称二层梁板钢筋绑扎审批人签字：交底内容：1、本层层高3.6米，梁底铺上以后，先在主梁模板上划好间距，然后按以下次序进行绑扎：先穿、、、轴纵向大梁，底排再穿～轴上大梁底，梁大小不等时，大梁底排在下，大小相等时，纵向大梁优先，套柱箍，再放纵向大梁下排，然后是横向大梁上排，主次梁同时配合进行，门厅处梁板预留插筋长度为静跨的1/3。2、梁的箍筋应与主筋垂直，箍筋的接头应相互错开设置，箍筋转角与纵向钢筋的交叉点均应扎牢。3、梁与柱交接处，梁钢筋锚入柱内长度应符合设计要求。4、纵向受力筋为双排时，两排钢筋之间应垫以直径25的垫铁。5、主梁的纵向受力筋在同一高度，遇有边梁时，必须支撑在边梁受力筋之上。次梁的纵向受力筋应支撑在主梁的纵向受力筋之上。6、主梁与次梁的上部纵向钢筋相遇时，次梁钢筋放在主梁钢筋之上。7、板筋绑扎应在模板上弹线，先放短向受力主筋，后放分布筋，逐点绑扎，上、下排之间用马凳支撑，板的底排筋伸至梁中，板上排筋伸过梁外侧主筋外。交底时间：2003年月日南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共1页第1页 南阳市中心医院高层综合病房楼技术交底记录交底单位项目部交底人签字：接底单位木工组接底人签字：分部分项工程名称模板分项（补充交底）审批人签字：交底内容：1、木工施工班组在支模前要认真按图纸计算几何尺寸，再进行支设模板，避免模板不合模数造成返工。2、模板支设完毕要进行自检后，报质量员进行验收，项目技术员进行技术复核。交底时间：2003年月日南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共1页第1页 南阳市中心医院高层综合病房楼技术交底记录交底单位项目部交底人签字：接底单位泥工组接底人签字：分部分项工程名称地下室墙体砌筑审批人签字：交底内容：1、所用砖必须提前一天浇水湿润，吃水深度宜为15-20mm，不得干砖上墙，以减少砌筑或粉刷时的水份损失，确保砌筑及粉刷质量。2、砌筑砂浆采用重量配合比，计量要准确，试块按规定留取。3、采用“三一”砌砖法组砌型式宜一顺一丁，24墙要求双面挂线砌筑。4、宽度小于1m的窗间墙，应选用整砖砌筑。5、粘土砖墙的转角处和交接处应同时砌筑，对不能同时砌起而必须留槎时，应砌成斜槎，斜槎长度不应小于斜槎高度的2/3，如留斜槎确有困难，除转角处外，可留直槎，但直槎必须做到凸槎。6、梁及圈梁上第一皮砖均采用丁砖砌筑，每层承重墙的最上一皮砖，相邻工作段的砌筑高度差不得超过一个楼层的高度。砖墙临时间断处的高度差，不得超过一步脚手架的高度。楼梯间墙宜砌交底时间：2003年月日技术交底续页单位工程名称：南阳市交通局培训中心共页第页 南阳市中心医院高层综合病房楼技术交底记录交底内容：成正手墙，第一皮砖找平灰缝厚度超过20mm时，采用C20细石混凝土找平。7、灰缝应横平竖直，水平灰缝和竖向灰缝宽度应控制在10mm左右，但不应小于8mm，也不应大于12mm。8、灰缝应砂浆饱满，水平灰缝的砂浆饱满度不得低于80%，竖向灰缝采用挤浆或加浆法，不得出现透明缝。9、砖墙中留置临时施工洞口时其侧边离交接处的墙面不应小于500mm，洞口顶部宜设过梁，并预埋水平拉结筋，洞口净宽不应超过1m，临时施工洞口补砌时，洞口周围砖块表面应清理干净，并浇水湿润，再用原墙相同的材料补砌严密。10、暗转预制过梁时，应在墙体中座浆找平。11、构造柱处宜砌筑成马牙槎，先退后进。退出尺寸为60mm，墙内预埋2ø6@500拉结筋，长度符合设计要求。12、墙中的洞口、管道、沟槽和预埋件等应于砌筑时正确留出或预埋，宽度超过300mm的洞口应设置过梁。13、在下列部位不得留脚手眼：交接底时间年月日技术交底续页单位工程名称：南阳市交通局培训中心共页第页 南阳市中心医院高层综合病房楼技术交底记录交底内容：a、120厚砖墙b、过梁上按过梁净跨的1/2高度范围内的墙体，以及与过梁60度角的三角形范围内的墙体。c、宽度小于1m的窗间墙。d、梁及其左右500mm的范围内的墙体。e、门窗洞口两侧200mm和墙转角处450mm范围内的墙体。14、砖墙每日砌筑高度不宜超过1.8m。交接底时间年月日技术交底记录 南阳市中心医院高层综合病房楼技术交底记录单位工程名称：南阳市中心医院高层综合病房楼共6页第1页交底单位项目部技术组交底人签字：接底单位泥工组接底人签字：分部分项工程名称加气砼块墙体砌筑审批人签字：交底内容：1、工艺流程：砂浆配合比确定→砂浆搅拌→作业面清理→测量放线→立皮数杆、拉线→砌筑砌块填充墙，水电配合预留洞口→验收合格2、砌体施工前，应将楼层结构面按标高找平，依据施工图放出砌块的轴线、边线和洞口线。在结构墙柱上按+50㎝线分别划出砌块层数，画好灰缝厚度，在转角处立皮数杆，并保证其垂直，标出门窗口位置，弹好墙边线及控制线。砌筑时，自墙体的一端开始砌起；有构造柱的墙体砌筑时，从构造柱开始向两侧进行。3、根据施工图纸结合砌块的品种、规格，绘制砌块的排列图，并设计好构造柱、现浇混凝土带、接顶方法等，经审核无误，按图排列砌块，加气砼砌块的建筑构造详见《03J104》。4、在正式施工前，应先砌筑样板墙，经各方验收合格后，方可正式砌筑。5、将楼板面清理干净洒水湿润后砌筑，墙最底层砌筑三皮水泥砖，不小于200高，其上的砌块底面朝上反砌于墙上，砌筑时应上下错缝，搭接长度不宜小于砌块长的1/3，并应不小于150mm。6、设置构造柱和门、窗口处的填充墙应砌筑马牙槎，马牙槎先退后进。砌筑前，先将构交底时间：2008年4月20日 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共6页第2页交底内容：造柱钢筋绑扎完成，砌体墙的拉结筋放置好。然后砌筑墙体，支设配筋带及构造柱模板，浇筑混凝土。7、墙体水平配筋带及过梁侧模支设采用15mm厚胶合板，使用钢筋废料制作卡具固定模板。8、构造柱使用15mm厚胶合板模板支设，模板打孔穿12#铅丝，利用φ12穿墙螺栓结合φ48钢管两侧卡固在墙体上以固定模板。构造柱上端预留200×300下料口，待浇筑到下料口高度处，改用干硬性混凝土填充密实。9、墙体的水平灰缝厚度为15㎜和竖向灰缝宽度为20mm。10、砌体水平灰缝的砂浆饱满度，应按净面积计算不得低于90%，竖向饱满度不小于80%，不得出现瞎缝、透明缝。砂浆宜随拌随用，一般在拌和后3—4h用完，严禁用过夜砂浆。12、砌筑时搭设双排脚手架，架子不得搭靠在砌块墙上，墙体上严禁留脚手架眼。13、与混凝土墙柱的拉结筋设置交接底时间2008年4月20日 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共6页第3页交底内容：墙体应与构造柱和框架柱设置拉结筋，填充墙与梁柱的连接详见《02YG002》。砌块与构造柱相接处，设置拉结筋，竖向间距为600mm（二皮砖），300厚墙体植筋用3φ6钢筋，250厚墙体植筋用2φ6钢筋，植入混凝土墙或柱内不少于90mm（15d）。铺砌时，将拉结筋理顺直，平铺在水平灰缝内。14、混凝土配筋带及过梁本工程负一层及一、二层砌体高度均大于四米，按照规范要求需设置水平混凝土系梁，根据实际情况水平系梁的位置设在每层的2130处，使得水平系梁兼做门过梁。水平系梁截面为200×250，配筋为4φ12φ6.5@200。砼配筋带按照间距900进行设置，砼配筋带高度为60mm，300厚墙体配筋3φ10，250厚墙体配筋2φ10，拉勾φ6@300；当遇到门、窗口过梁时，砼配筋带内钢筋贯通过梁。15、窗台留100mm高留待后期施工。16、门口处预留砼块规格为200×120×120mm。门洞高为2100mm的，最下一道在三皮实心粘土砖上部，最上一道距洞口上欠150mm，中间一道均分，共三道。17、填充墙顶部砌筑交接底时间2008年4月20日技术交底续页 南阳市中心医院高层综合病房楼技术交底记录单位工程名称：南阳市中心医院高层综合病房楼共6页第4页交底内容：砌块砌至接近梁板顶处，应留置一定空隙，待填充墙砌筑完并应至少间隔7天后，再将其补砌挤紧。砌块必须逐块敲紧挤实，填满砂浆，保证墙体顶部稳定、牢固。质量要求：1、灰缝应横平竖直，误差控制在±1mm。灰缝应砂浆饱满，水平灰缝的砂浆饱满度不得低于80%，竖向灰缝采用填浆法，不得出现透明缝。2、轴线位移允许偏差：3mm3、砌体垂直度每楼层误差在3mm以内。4、表面平整度允许偏差：4mm5、砌体顶面标高允许偏差：±10mm成品保护措施1、暖卫、电气管线及预埋件应注意保护，防止碰撞损坏。2、预埋的拉结筋应加强保护，不得踩倒、弯折。3、手推车应平稳行驶，防止碰撞墙体及门口。4、砖墙上不得放脚手架排木，防止发生事故。交接底时间2008年4月20日技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共6页第5页 南阳市中心医院高层综合病房楼技术交底记录交底内容：5、施工中各专业工程应紧密配合，合理安排工序，严禁颠倒工序作业。6、对于已经植完的钢筋，在结构胶未固化前不得扰动。应根据钢筋的植向，部位和现场条件，进行临时固定。待结构胶完全固化后，再拆除临时支撑。7、砌体上的设备槽孔以预留为主，因漏埋或未预留时，应采取措施，不因剔凿而损坏砌体的完整性。8、砌筑施工应及时清除落地砂浆。9、拆除架子时应注意保护墙体及门窗口角。安全、消防、文明施工1、建立安全施工保证体系，落实安全施工岗位责任制。2、特殊工种人员必须持证上岗，电气焊作业需有用火证，并设专人看火，要防火灾。3、外装修严禁上下同时作业，以防落物伤人。4、落地灰及时清理，做到活完场清、文明施工。5、现场设施定期检查，保证临电接地，漏电保护器，开关齐备有效。6、加强“四口五临边”的防护，严禁任意拆除。交接底时间2008年4月20日技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共6页第6页 南阳市中心医院高层综合病房楼技术交底记录交底内容：7、砌块堆放场地必须坚实，码放整齐，堆放高度不超过1.5m。8、工人操作必须带齐各种防护用品，尤其在临边作业更应注意。9、手持电动工具使用前必须做空载检查，运转正常后方可使用，所有用电设备在拆修或移动时，必须断电后方可进行。交接底时间2008年4月20日南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共5页第1页 南阳市中心医院高层综合病房楼技术交底记录交底单位项目部交底人签字：接底单位木工组接底人签字：分部分项工程名称主体模板支设与拆除审批人签字：交底内容：为确保省优质结构，争创中州杯，对主体工程的柱、梁、板模板支设与拆除做如下交底：一、材料要求：现浇板模板采用竹胶大模板（厚度10mm），地下室梁、柱采用定型组合钢模板。±0.000以上柱采用木龙骨定型双面胶模板（厚度18mm），梁模板采用木龙骨定型竹胶大模板，支撑均采用ø48钢管。二、拆模体系：模板及其支撑均专门设计，支撑采用早拆体系，通过支撑构件的开降头实现早拆模板、晚拆支撑，加快模板周转。根据本工程结构特点，既实现早拆体系，又不增大成本，柱子模板按半层考虑制作，梁底模板按三层考虑制作，梁侧模按一层考虑制作，梁柱接头定型模按一层考虑制作，XJB模板按二层考虑采购，制作时所需用的方木按实际需用量采购。三、模板支设：交底时间：2003年10月17日技术交底续页单位工程名称：南阳市交通局培训中心共5页第2页 南阳市中心医院高层综合病房楼技术交底记录交底内容：1、柱模板支设：断面＜600mm的柱每个面采用4根木龙骨，断面≥600mm的柱每个面采用5根木龙骨。沿高度方向每50cm设一道槽钢支撑加固，对拉螺栓采用ø12钢筋制作，支模时要上双丝帽，确保柱截面尺寸及相互位置的正确，实现清水构件的标准。2、柱模板支设时，每个施工班组在各自的施工区内划分小施工段，即、、轴上柱为一施工段，、、轴上柱为另一施工段。支设时，应集中力量先支设第一施工段柱模，然后在支设第二施工段柱模，中间间歇时间搭设梁、板支模用脚手架，与柱模支撑加固架不相互连接，做为一个独立整体，为早拆做准备。3、梁、板模板支设：梁、板模板支设采用现浇板模板压梁侧模的支设方法，便于梁侧模早拆，现浇板模板根据板长边几何尺寸，用200mm宽左右的木龙骨定型竹胶大模板作为支撑板带，把其划分为不大于2m的模板块，以满足早拆体系的要求，支撑板带采用独立支撑加固架，与满堂脚手架为分离关系，避免脚手架在早拆过程中对支撑板带产生振动，影响混凝土内部结构变化，造成质量隐患。交接底时间2003年10月17日技术交底续页单位工程名称：南阳市交通局培训中心共5页第3页 南阳市中心医院高层综合病房楼技术交底记录交底内容：4、梁、柱接头模板采用定型木龙骨双面胶模板，支设时在柱头混凝土周围用双面海绵胶带粘贴以防漏浆，并下托300mm左右，确保接搓处观感质量。5、后浇带模板支设：KL处后浇带模板用木制堵头支设，但必须在梁一侧模板未支设之前安放到位，用木支撑按后浇带宽度要求支顶。现浇板上后浇带用木模按钢筋间距扒豁支设。四、模板拆除：侧模拆除时的混凝土强度等级应能保证其表面及棱角不受损伤，拆除的模板和支架宜分散堆放并及时清运。底模拆除时的混凝土强度应符合下列要求：构件类型构件跨度（m）达设计抗压强度标准值的百分率（%）板≤2≥50＞2，≤8≥75＞8≥100梁、拱、壳≤8≥75＞8≥100悬臂构件－≥100交接底时间2003年10月17日技术交底续页单位工程名称：南阳市交通局培训中心共5页第4页 南阳市中心医院高层综合病房楼技术交底记录交底内容：五、质量标准：1、板及其支架，必须具有足够的强度、刚度和稳定性。2、模板支承部分应有足够的支承面积，接缝要严密。3、允许偏差：轴线位移4mm几何尺寸＋2mm－3mm表面标高±4mm层高垂直度3mm表面平整度3mm相临两板表面高低差2m六、成品保护：1、不得用重物冲击碰撞已安装好的模板及支撑。2、搭设脚手架时，严禁与模板及支柱连接在一起。3、木模棱角质地较软，拆除时不得硬碰或硬撬，或用力过猛。4、拆下的木模要及时清除粘结的灰浆，编号堆放。七、安全措施：1、支设模板作业人员应戴安全帽，高空作业应栓好安全带。2、拆除顶板时，应设临时支撑确保安全作业。交接底时间2003年10月17日技术交底续页单位工程名称：南阳市交通局培训中心共5页第5页 南阳市中心医院高层综合病房楼技术交底记录交底内容：3、梁、柱模板（大型号）在吊装过程中应有专人指挥塔吊运转，不得在脚手架上堆放大量模板和重物等材料。交接底时间2003年10月17日南阳市建筑工程总公司技术交底记录 南阳市中心医院高层综合病房楼技术交底记录单位工程名称：南阳市交通局培训中心共4页第1页交底单位项目部交底人签字：接底单位钢筋组接底人签字：分部分项工程名称柱梁板钢筋绑扎审批人签字：交底内容：柱钢筋绑扎：1、绑扎时，按设计要求的箍筋间距和数量，先将箍筋按弯钩错开要求套在下层伸出的搭接筋上，在立起柱子钢筋，在搭接擦长能够度内与搭接筋绑好，绑扣不少于3个，绑扣向里，便于箍筋向上移动。2、在立好的柱主钢筋上用粉笔标出箍筋间距，然后将套好的箍筋向上移置，由上往下宜用缠扣绑扎。3、箍筋应与主筋垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花或交错绑扎，但箍筋的平直部分与纵向钢筋交叉点可成梅花式交错扎牢，以防骨架歪斜。箍筋的接头（即弯钩叠合处）应沿柱子竖向交错布置，并位于箍筋与柱角主筋的交接点上，但在有交叉式箍筋的大截面柱子，其接头可位于箍筋与任何一根中间主筋的交接点上。4、当上下层柱截面有变化时，下层钢筋的伸出部分，必须在绑扎梁钢筋之前收缩准确，不宜在楼面混凝土浇筑后再扳动钢筋。交底时间：2003年10月8日技术交底续页单位工程名称：南阳市交通局培训中心共4页第2页 南阳市中心医院高层综合病房楼技术交底记录交底内容：5、柱筋控制保护层可用水泥砂浆垫块绑在柱立筋外皮上，间距一般1000mm，以确保主筋保护层厚度的正确。梁钢筋绑扎：1、梁中箍筋应与主筋垂直，箍筋的接头应交错设置，箍筋转角与纵向钢筋的交叉点均应扎牢。箍筋弯钩的叠合处，在梁中应交错绑扎，有抗震要求的结构，箍筋弯钩应为1350。2、梁的受拉钢筋直径等于或大于25mm时，不应采用绑扎接头。小于25mm时，可采用绑扎接头。3、纵向受力钢筋为双排或三排时，两排钢筋之间应垫以直径25mm的短钢筋；如纵向钢筋直径大于25mm时，短钢筋直径规格宜与纵向钢筋规格相同，以保证设计要求。4、主梁与次梁的上部纵向钢筋相遇处，次梁钢筋应放在主梁钢筋之上。5、主梁钢筋如采取在模外绑扎时，一般先在楼板模板上绑扎，然后用人力（吊车）抬（吊）入模内，起方法次序是：将主梁需穿次梁的部位稍抬高→在次梁梁口搁两根横杆→将次梁的长钢筋铺在横杆上，按箍筋间距划线→套箍筋并按线摆开→抽换横杆，将下部纵向钢筋落入箍筋内→再按架立钢筋、弯起钢筋、受拉钢筋的顺序与箍筋绑扎→将骨架稍抬起抽出横交接底时间2003年10月8日技术交底续页单位工程名称：南阳市交通局培训中心共4页第3页 南阳市中心医院高层综合病房楼技术交底记录交底内容：杆→使梁骨架落入模内。板钢筋绑扎：1、绑扎前应修整模板，将模板上垃圾杂物清扫干净，用粉笔在模板上划好主筋、分布筋的间距。2、按划好的钢筋间距，先排放受力主筋，后放分布筋，预埋件、电线管、预留孔等同时配合安装并固定。3、钢筋搭接长度、位置和数量的要求，同梁钢筋绑扎第3条的要求。4、板与次梁、主梁交叉处，板的钢筋应在上，次梁的钢筋居中，主梁的钢筋在下。5、板绑扎一般用顺扣或八字扣，对外围两根钢筋的相交点应全部绑扎外，其余各点可隔点交错绑扎（双向配筋板相交点，则须全部绑扎）。如板配双层钢筋，两层钢筋之间须设钢筋支架，以保持上层钢筋的位置正确。6、对板的负弯矩配筋，每个扣均要绑扎，并在主筋下垫砂浆垫块，以防止被踩下。特别对雨蓬、挑檐、阳台等悬臂板，要严格控制负筋的位置，防止变形。楼梯钢筋绑扎：1、在楼梯支好的底模上，弹上主筋和分布筋的位置线。按设计图纸中交接底时间2003年10月8日技术交底续页单位工程名称：南阳市交通局培训中心共4页第4页 南阳市中心医院高层综合病房楼技术交底记录交底内容：主筋和分布筋的排列，先绑扎主筋，后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，则先绑扎梁，后绑扎板钢筋、板筋要锚固到梁内。2、底板钢筋绑扎完，待踏步模板支好后，在绑扎踏步钢筋，并垫好砂浆块。质量标准：项次项目允许偏差1骨架的宽度、高度±52骨架的长度±103绑扎箍筋构造筋间距±204受力钢筋间距±10排距±55受力钢筋保护层基础±10梁柱±5墙板±3交接底时间2003年10月8日南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共3页第1页交底单位项目部交底人签字： 南阳市中心医院高层综合病房楼技术交底记录接底单位泥工组接底人签字：分部分项工程名称三~八层梁板柱混凝土浇筑审批人签字：交底内容：三~八层梁板柱混凝土浇筑用水泥均为42.5#普通硅酸盐水泥，石子为5~31.5蒲山石子，砂为白河中砂。依据施工配比进行施工。柱混凝土浇筑：三层柱混凝土强度等级为C40，四~八层柱混凝土强度等级为C30，采用机械搅拌，塔吊吊送。浇筑前检查柱根是否有漏洞，并用石膏封严，柱底根据柱截面大小装混凝土砂浆使柱底保持5-10cm厚，防止烂根。用铁丝将钢筋牢固好。浇筑时，用铁锨将混凝土装入柱内，随装随振捣，每次装入高度控制在50cm（根据柱截面确定装入量），不得把棒头直接放在钢筋上振，以防箍圈下落和变形，待混凝土装满后，再检查柱上口钢筋保护层是否正确，棒头在柱上口多振10分钟，以利混凝土全部排气。一小时后，二次振捣，快插慢拔，防止涨模。柱模拆除后，及时涂刷混凝土养护液，并用木片在柱四角做护角，护角高度2.0米，用铁丝扎牢。交底时间：2003年11月23日技术交底续页单位工程名称：南阳市交通局培训中心共3页第2页 南阳市中心医院高层综合病房楼技术交底记录交底内容：梁、板混凝土浇筑：1、顺序自②轴南端开始，作业面宽度保持10米左右，南北方向“之”字形循序推进，接拆管道人员和其他施工人员不得过度集中。2、混凝土浇筑应使管口处的混凝土略高于四周的混凝土，以使经振捣产生的泌水从四周梁侧模板缝、孔、洞中渗出，以避免混凝土表面产生大量浮浆，影响混凝土的质量。每一次浇灌，高度应控制好，标高由抄在钢筋上的水平标志。拉线随时检测，一次浇灌满足随后的抹面要求3、混凝土振捣应自梁内向柱内推进，柱内四角应重点振，防止漏振，棒头在梁内赶浆时，不得固定一处，以防局部过振和局部模板松动和移位。4、混凝土浇筑时注意梁板钢筋保护层，板筋派专人看护。5、抹面：混凝土振捣后，检查混凝土高度和平整度，高铲低平。在混凝土初凝之前，用木搓子抹平，对低坑处用粗骨料填平，确保混凝土上面符合高度要求，在混凝土终凝前二次抹面，用毛刷子拉毛，防止裂缝，并看护防止上人踩踏。6、混凝土浇筑后养护7天确保板面湿润。质量标准：交接底时间2003年11月23日技术交底续页单位工程名称：南阳市交通局培训中心共3页第3页 南阳市中心医院高层综合病房楼技术交底记录交底内容：项次项目允许偏差（mm）1轴线位移柱、墙、梁52标高层高±5全高±303柱、墙、梁截面尺寸±54柱垂直度每层5全高H/1000，且不大于305表面平整度86预埋钢板中心线位置偏移107预埋管、预留孔中心线位置偏移58预埋螺栓中心线位置偏移59预留洞中心线位置偏移1510电梯井井筒长宽对中心线±25井筒全高垂直度H/1000，且不大于30注：H为柱、墙全高。交接底时间2003年11月23日技术交底记录单位工程名称：南阳市紧急救援中心共3页第1页交底单位项目部交底人签字： 南阳市中心医院高层综合病房楼技术交底记录接底单位钢筋工组接底人签字：分部分项工程名称构造柱钢筋绑扎审批人签字：交底内容：1、进行构造柱钢筋绑扎时，先将每根柱所有箍筋套在下层伸出的搭接筋上，接长构造柱钢筋，划上箍筋间距，逐个绑扎。箍筋搭接处，要沿受力钢筋方向错开。箍筋端头平直长度不小于10d，弯钩角度不小于135°。2、构造柱钢筋与圈梁钢筋应绑扎连接，使形成一框架体系，在柱脚、柱顶与圈梁相交的节点处应适当加密柱的箍筋（搭接区范围内加密）。3、在砌马牙槎时，应沿墙高没500mm设两根ø6mm水平拉结钢筋，与构造柱钢筋绑扎连接，使构造柱钢筋的位置正确。4、砌完砖墙后，应对构造柱钢筋进行整修，以确保钢筋位置及间距正确，然后即可支模浇筑。质量标准：交底时间：2005年月日技术交底续页单位工程名称：南阳市紧急救援中心共3页第2页交底内容： 南阳市中心医院高层综合病房楼技术交底记录项次项目允许偏差（mm）1骨架的宽度、高度±52骨架的长度±103受力钢筋间距±10±5排距4箍筋、构造柱间距±205焊接预埋件中心线位移5+3水平高差6受力保护层±5成品保护：1、钢筋在堆放过程中，要保持钢筋表面洁净，不允许有油渍、泥土或其它杂物污染钢筋。贮存期不宜过久，以防钢筋重遭锈蚀。2、避免踩踏、碰动已绑好的钢筋，绑扎构造柱钢筋时，不得将砖墙和梁底砖碰松动。安全措施：1、钢筋加工机械的操作人员，应经过一定的机械操作技术培训，掌握交接底时间2005年月日技术交底续页单位工程名称：南阳市紧急救援中心共3页第3页 南阳市中心医院高层综合病房楼技术交底记录交底内容：机械性能和操作规程后，才能上岗。2、使用钢筋弯曲机时，操作人员应站在钢筋活动端的反方向，弯曲400mm的短钢筋时，要有防止钢筋弹出的措施。注意事项：1、构造柱伸出钢筋发生位移时。如移位在40mm及40mm以内，弯曲坡度不超过1：6，可用冷弯或热弯处理，使上下钢筋对齐；如移位大于40mm，应用加垫筋或垫板焊接处理。2、钢筋骨架绑扎时应注意绑扎方法，宜用部分反十字扣和套扣绑扎，不得全用一面顺扣，以防钢筋变形。交接底时间2004年月日 南阳市中心医院高层综合病房楼技术交底记录南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共3页第1页交底单位项目部交底人签字：接底单位泥工组接底人签字：分部分项工程名称九层以上梁、板、柱混凝土浇筑审批人签字：交底内容：九层以上梁板柱混凝土浇筑用水泥均为42.5#普通硅酸盐水泥，石子为5~31.5蒲山石子，砂为白河中砂。依据施工配比进行施工。柱混凝土浇筑：四～十二层柱混凝土强度等级为C30，十二层以上柱混凝土强度等级为C25，采用机械搅拌，塔吊吊送。浇筑前检查柱根是否有漏洞，并用石膏封严，柱底根据柱截面大小装混凝土砂浆使柱底保持5-10cm厚，防止烂根。浇筑时，每次装入高度控制在50cm（根据柱截面确定装入量），不得把棒头直接放在钢筋上振，以防箍圈下落和变形，待混凝土装满后，再检查柱上口钢筋保护层是否正确，棒头在柱上口多振10分钟，以利混凝土全部排气。一小时后，二次振捣，快插慢拔，防止涨模。柱模拆除后，及时涂刷混凝土养护液，并用木片在柱四角做护角，护角高度2.0米，用铁丝扎牢。交底时间：2004年2月15日技术交底续页 南阳市中心医院高层综合病房楼技术交底记录单位工程名称：南阳市交通局培训中心共3页第2页交底内容：梁、板混凝土浇筑：1、顺序自②轴南端开始，作业面宽度保持10米左右，南北方向“之”字形循序推进，接拆管道人员和其他施工人员不得过度集中。2、混凝土浇筑应使管口处的混凝土略高于四周的混凝土，以使经振捣产生的泌水从四周梁侧模板缝、孔、洞中渗出，以避免混凝土表面产生大量浮浆，影响混凝土的质量。每一次浇灌，高度应控制好，标高由抄在钢筋上的水平标志。拉线随时检测，一次浇灌满足随后的抹面要求。3、混凝土振捣应自梁内向柱内推进，柱内四角应重点振，防止漏振，棒头在梁内赶浆时，不得固定一处，以防局部过振和局部模板松动和移位。4、混凝土浇筑时注意梁板钢筋保护层，板筋派专人看护。5、抹面：混凝土振捣后，检查混凝土高度和平整度，高铲低平。在混凝土初凝之前，用木搓子抹平，对低坑处用粗骨料填平，确保混凝土上面符合高度要求，在混凝土终凝前二次抹面，用毛刷子拉毛，防止裂缝，并看护防止上人踩踏。6、混凝土浇筑后养护7天确保板面湿润。质量标准：交接底时间2004年2月15日技术交底续页单位工程名称：南阳市交通局培训中心共3页第3页 南阳市中心医院高层综合病房楼技术交底记录交底内容：项次项目允许偏差（mm）1轴线位移柱、墙、梁52标高层高±5全高±303柱、墙、梁截面尺寸±54柱垂直度每层5全高H/1000，且不大于305表面平整度86预埋钢板中心线位置偏移107预埋管、预留孔中心线位置偏移58预埋螺栓中心线位置偏移59预留洞中心线位置偏移1510电梯井井筒长宽对中心线±25井筒全高垂直度H/1000，且不大于30注：H为柱、墙全高。交接底时间2004年2月15日技术交底记录共8页第1页 南阳市中心医院高层综合病房楼技术交底记录工程名称南阳市中心医院高层综合病房楼交底日期交底单位项目部交底人签字：接底单位泥工组接底人签字：分部分项工程名称内粉刷审批人签字：交底内容：一、施工准备1、主要材料和机具：a.水泥：325号普通硅酸盐水泥。应有出厂证明或复试单，当出厂超过三个月，按试验结果使用。b.砂：中砂，平均粒径为0.35～0.5㎜，使用前应过5㎜孔径的筛子。且不得含有杂质。c.主要机具：砂浆搅拌机、平锹、筛子、中杠、2m靠尺板、线坠、钢卷尺、方尺、托灰板、铁抹子、木抹子、塑料抹子、铁水平、长毛刷、排笔、钢丝刷、笤帚、喷壶、胶皮水管、小水桶、粉线袋、小白线、钻子（尖、扁头）、锤子、钳子、钉子、托线板、工具袋等。2、作业条件：a.必须经过有关部门进行结构工程验收，合格后方可进行抹灰工程。必须按照要求进行找“规矩”后，进行冲饼，冲饼后应有质量员验收合格后，方可进行粉刷。b.将过梁、梁垫、圈梁及组合柱表面凸出部分混凝土剔平。对蜂窝、麻面、露筋等应剔到实处，刷素水泥浆一道（内掺水重10%的108胶），紧跟用1：3水泥砂浆分层补平；c.管道穿越墙洞、楼板洞应及时安放套管，并用1：3水泥砂浆或豆石混凝土填嵌密实；电线管、消火栓箱、配电箱安装完毕。墙基层表面的灰尘、污垢和油渍等应清除干净，并浇水湿润。技术交底续页 南阳市中心医院高层综合病房楼技术交底记录单位工程名称：南阳市中心医院高层综合病房楼共8页第2页交底内容：d.根据室内高度和抹灰现场的具体情况，提前准备好抹灰高凳或脚手架，架子应离开墙面及墙角200～250㎜，以利操作。e.室内大面积施工前先做样板间，经鉴定合格后再大面积施工。3、安全要求a.所有操作工人经过安全教育，特殊工种持证上岗；b.进行了班前必检和班前安全教育；c.按照施工规范要求搭设完毕粉刷架体；d.已设置好安全照明电路；二、施工粉刷建筑构造A、地下负二层：1、坡道内壁及负二层临空内墙面采用98ZJ001内墙7（801胶素水泥浆一遍·15厚水泥石灰砂浆·5厚1:2水泥砂浆）。内墙面采用98ZJ001涂31（清理基层·刮腻子，砂纸磨平·聚醋酸乙烯涂料两遍），顶棚不摸灰，踢脚采用98ZJ001踢4（150高·15厚1:3水泥砂浆打底·10厚1：2水泥砂浆抹面压光）；B、地下负一层：1、营养厨房和卫生间内墙采用98ZJ001内墙9（801胶素水泥浆一遍·15厚水泥混合砂浆·3-4厚1：1水泥砂浆加水重20%801胶镶贴）高度为进入吊顶内5㎝（高度3500）。病员及职工餐厅内墙采用98ZJ001内墙11（面砖墙面·刷801胶素水泥一道，配合比801胶：水=1：4·15厚水泥混合砂浆分两次抹灰·刷素水泥浆一道·4-5厚水泥砂浆加水重20%801胶贴砖）空调机房、消防水泵房内墙采用98ZJ001内墙16（防水砂浆内墙面·25厚1：2.5 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共8页第3页水泥砂浆掺入水泥用量3%的JJ91硅质密实剂分三次抹灰·5厚1：2水泥砂浆抹面压光），其余房间内墙采用98ZJ001内墙5（混合砂浆内墙面·刷801胶素水泥浆一遍·15厚1：6水泥混合砂浆·5厚1：3水泥混合砂浆）。3、地下一层除营养厨房、卫生间、病员及职工餐厅吊顶（高度3500）外，空调机房、消防水泵房顶棚采用98ZJ001顶4（水泥砂浆顶棚·7厚1：3水泥砂浆·5厚1：2水泥砂浆），其余房间内墙采用98ZJ001顶3（混合砂浆顶棚·7厚1：4水泥混合砂浆·5厚1：3水泥混合砂浆）。4、地下一层墙面除釉面砖墙面外其余墙面做法均采用98ZJ001涂23（乳胶漆·基层清理·满刮腻子一遍·刷801角水溶液或底漆一遍·乳胶漆两遍）。C、一层及大厅1、一层大厅和电梯厅周围墙面采用花岗岩墙面，做法参照98ZJ001内墙14（花岗石墙面·30厚1：2.5水泥砂浆分层灌浆·20-30厚花岗岩，水泥砂浆擦缝），卫生间、水处理间、浓缩液配置间、污洗室、复用冲洗间、洗车间、污车存放间、洁车存放间内墙面采用98ZJ001内墙9（釉面砖墙面·801胶素水泥浆一遍·15厚水泥混合砂浆·3-4厚1：1水泥砂浆加水重20%801胶镶贴），其余放间内墙面采用98ZJ001内墙5（混合砂浆内墙面·刷801胶素水泥浆一遍·15厚1：6水泥混合砂浆·5厚1：3水泥混合砂浆）。2、一层房间顶棚做法采用98ZJ001顶14（轻钢龙骨纸面石膏板平贴铝塑板，吊顶高度为3500），大厅及其周围装饰详见专项装修方案。D、二层 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共8页第4页1、净化区域内墙及顶棚有净化公司负责，其余墙面采用乳胶漆墙面做法参照98ZJ001涂23。电梯前厅及大厅周围墙面采用花岗岩墙面。2、二层卫生间内墙采用采用98ZJ001内墙9（釉面砖墙面·801胶素水泥浆一遍·15厚水泥混合砂浆·3-4厚1：1水泥砂浆加水重20%801胶镶贴），其余放间内墙面采用98ZJ001内墙5（混合砂浆内墙面·刷801胶素水泥浆一遍·15厚1：6水泥混合砂浆·5厚1：3水泥混合砂浆）。3、净化区域内内防火墙采用98ZJ001内墙5（混合砂浆内墙面·刷801胶素水泥浆一遍·15厚1：6水泥混合砂浆·5厚1：3水泥混合砂浆）。4、二层房间及走廊顶棚做法采用98ZJ001顶14（轻钢龙骨纸面石膏板平贴铝塑板，吊顶高度为3500）。E、三层1、净化区域内墙及顶棚有净化公司负责，其余墙面采用乳胶漆墙面做法参照98ZJ001涂23。电梯前厅及大厅周围墙面采用花岗岩墙面。2、三层卫生间内墙采用采用98ZJ001内墙9（釉面砖墙面·801胶素水泥浆一遍·15厚水泥混合砂浆·3-4厚1：1水泥砂浆加水重20%801胶镶贴）。3、净化区域内内防火墙采用98ZJ001内墙5（混合砂浆内墙面·刷801胶素水泥浆一遍·15厚1：6水泥混合砂浆·5厚1：3水泥混合砂浆）。4、走廊顶棚做法采用98ZJ001顶14（轻钢龙骨纸面石膏板平贴铝塑板，吊顶高度为3500）。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共8页第5页F、楼梯间：1、内墙采用内墙5（混合砂浆墙面·刷801胶素水泥浆一遍·15厚1：6水泥混合砂浆·5厚1：3水泥混合砂浆），涂23（乳胶漆二遍）；2、顶3（混合砂浆顶棚·7厚1：4水泥混合砂浆·5厚1：3水泥混合砂浆）；涂23（乳胶漆二遍）G、电缆井（强电、弱电）楼2（水泥砂浆楼面）；踢4（150高水泥砂浆踢脚）；内墙5（混合砂浆墙面·刷801胶素水泥浆一遍·15厚1：6水泥混合砂浆·5厚1：3水泥混合砂浆），涂23（乳胶漆二遍）；顶3涂23（混合砂浆顶棚，乳胶漆二遍）；H、电梯机房、水箱间：楼2（水泥砂浆楼面）；踢4（150高水泥砂浆踢脚）；电梯机房内墙5涂23（混合砂浆墙面，乳胶漆二遍）；水箱间内墙采用98ZJ001内墙16（防水砂浆内墙面·25厚1：2.5水泥砂浆掺入水泥用量3%的JJ91硅质密实剂分三次抹灰·5厚1：2水泥砂浆抹面压光）顶3涂23（混合砂浆顶棚，乳胶漆二遍）；I、瞭望平台：楼面98ZJ001楼10（地板砖楼面）；踢脚（150高；随楼面）；内墙5涂23（混合砂浆墙面，乳胶漆二遍）； 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共8页第6页三、施工工艺1、墙面浇水：抹灰前一天，应用胶皮水管自上而下的浇水湿润。2、根据所弹设的墨线，按基层表面平整垂直情况，吊垂直、套方、找规矩，经检查后确定抹灰厚度，但最少不应小于7㎜。墙面凹度较大时要分层衬平（石灰砂浆和水泥混合砂浆每层厚度宜为7～9㎜），操作时先抹上灰饼再抹下灰饼；抹灰饼时要根据室内抹灰的要求（分清抹踢脚板还是水泥墙裙），以确定下灰饼的正确位置，用靠尺板找好垂直与平整。灰饼宜用1：3水泥砂浆抹成5㎝见方形状。3、做水泥护角：室内墙面的阳角、柱面的阳角和门窗洞口的阳角，应用1：3水泥砂浆打底与所抹灰饼找平，待砂浆稍干后，再用108胶素水泥膏抹成小圆角；或用1：2水泥细砂浆作明护角（比底灰高2㎜，应与石灰罩面齐平），其高度不应低于2m每侧宽度不小于5cm。4、墙面冲筋：用与抹灰层相同砂浆冲筋，冲筋的根数应根据房间的宽度或高度决定，一般筋宽为5㎝，可充横筋也可充立筋，根据施工操作习惯而定。6、抹灰底：一般情况下充完筋2h左右就可以抹灰底，抹灰时先薄薄地刮一层，接着分层装档、找平，再用大杠垂直、水平刮找一遍，用木抹子搓毛。然后全面检查底子灰是否平整，阴阳角是否方正，管道处灰是否抹齐，墙与顶交接是否光滑平整，并用托线板检查墙面的垂直平整情况。抹灰后应及时将散落的砂浆清理干净。7、修抹预留孔洞、电气箱、槽、盒：当底灰抹平后，立即设专人把预留孔洞、电气箱、槽、盒周边5㎝的石灰砂浆刮掉，改抹1：1：6水泥混合砂浆，把洞、槽、盒周边抹光滑、平整。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共8页第7页8、抹罩面灰：当底灰六、七成干时，即可开始抹罩面灰（如底灰过干应浇水湿润）。罩面灰应二遍成活，厚度约2㎜，最好两人同时操作，一人先薄薄刮一遍，另一人随即抹平。按先上后下顺序进行，再赶光压实，然后用铁抹子压一遍，最后用塑料抹子压光，随后用毛刷子刷蘸水将罩面灰污染清刷干净。四、质量要求：1、抹灰层与基体之间及抹灰层之间须粘结牢固，无脱层、空鼓，面层无爆灰和裂缝等缺陷。2、表面表面光滑、洁净、接槎平整，线角和灰线平直方正、颜色均匀、无抹纹，清晰美观。3、孔洞、槽、盒、管道后面的抹灰表面尺寸正确、边缘整齐、表面光滑；管道后面平整。4、护角、门窗框与墙体间缝隙填塞密实，表面光滑平整，护角通直整齐。5、室内加气混凝土墙面抹灰允许偏差：项目允许偏差（mm）1立面垂直32表面平整23阴阳角垂直24阴阳角方正25分格条（缝）平直----五、成品保护：1、在施工当中，推小车或搬运模板、脚手钢管、跳板、木材和钢筋等材料时，一定注意不要碰坏口角和划破墙面。抹灰用的大木杠、铁锹把、跳板等不要靠墙依墙放置，以免碰破墙面或将墙面划成一道道印痕。2、抹灰时注意保护墙上的预埋件，同时注意墙上的电线盒、水暖设备预留洞等，不要随意堵死。3、拆除脚手架、跳板和高马凳时，要轻拆轻放，并堆放整齐，以免碰坏墙面和棱角。4、抹完灰层在凝结硬化前，应防止快干、水冲、撞击、振动和挤压，以保证灰层不受损坏。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共8页第8页5、注意保护好楼地面、楼梯踏步和休息平台，不得直接在楼地面上和休息平台上搅拌灰浆。从楼梯上下搬东西时，不得撞击楼梯踏步。六、施工注意事项1、基层处理好、清理干净，并浇水湿润；2、脚手架孔和其他预留孔洞及不用的孔洞，在抹灰前填实抹平；3、应分层抹灰且赶平，每遍厚度为7~9mm；4、石灰砂浆、混合砂浆及水泥砂浆等不能前后覆盖交叉涂抹；5、不同基层材料交接处，应铺耐碱玻璃纤维网，铺设宽度为每边15㎝；6、配制砂浆一定要控制原材料质量及砂浆的稠度。七、安全要求1、所有施工人员必须正确佩戴安全帽；2、严禁私拉电线，用电操作必须有项目部专职电工操作；3、做好班前必检，发现安全隐患需立即停止施工，并向项目部报告，待隐患排除后再进行施工。4、运输砂浆时必须注意行走道路及周边环境防止损伤别人和伤害自己。5、对所有施工人员必须进行班组安全教育。 南阳市中心医院高层综合病房楼技术交底记录南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共3页第1页交底单位项目部交底人签字：接底单位泥工组接底人签字：分部分项工程名称外粉审批人签字：交底内容：本工程外墙装饰为95mm×95mm×7mm的麻石砖镶帖，为保证工程质量，特做如下交底：1、基层处理：浇水湿润墙面，修补缺棱掉角处。修补前先刷一道（重量比为：众霸胶液：砂：水泥=1：2：2）的水泥浆。2、吊垂直、规方、找规矩、贴灰饼、冲筋：在四大角和门窗口用经纬仪打垂直直线后，依据面砖的规格尺寸分层设点、做灰饼，间矩1.6m。横向水平线以楼层为水平基准线交圈来控制，竖向垂直线以四周大角或墙垛为基准线来控制，应全部上整砖，阴阳角要双面排直。每层打底时，应经灰饼为基准点进行冲筋，使底层做到横平竖直，并做好突出檐口、腰线、窗台、雨篷等饰面的流水坡度和滴水线。3、打底层砂浆：打底层应分层分遍进行抹砂浆（1：3水泥砂浆），第一遍厚度为5mm，抹后用木抹子搓平、扫毛，待有6~7成干时，可抹第二遍，厚度为8~12mm，随抹随用木杠刮、木抹子搓毛，终凝后洒水养护。4、弹线分格、排砖：待基层灰有六、七成干时，按要求及外墙面砖排列方式进行分段分格排布、弹线，凡阳角部位应是整砖，同时也对面层帖标准点，来控制面层出墙尺寸及垂直、平整。非整砖行应排在次要部位，如窗间墙或阴角处等，应注意一致对称，如遇到突出卡件，应用整砖套割吻合，不得用半块砖随意拼凑镶贴。5、选砖、浸泡：镶贴拼前，应挑选颜色、规格一致的砖；浸泡砖时，应将砖面清扫干净，放入水中浸泡2天以上，取出待表面晾干或擦干净后方可使用。交底时间：2004年7月9日 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市交通局培训中心共3页第2页交底内容：6、粘贴面砖：本工程为高层建筑，可分段进行粘贴切，在粘贴每段或分块内面砖，均为自下而上镶贴。从最下一层面砖下皮的位置线先稳好靠尺，以此托住第一皮面砖，然后在面砖外皮上口拉水平通线，作为镶贴的标准线。粘贴面砖时，在面砖的背面满铺粘结砂浆（1：2水泥砂浆可1：0.2：2水泥白灰混合砂浆），砂浆厚度为6~10mm。贴粘后用小灰铲柄轻轻敲打，使之用靠尺通过标点调整平面和垂直度。7、勾逢、擦逢：用1：1水泥砂浆勾逢，应先勾水平缝再勾竖逢，勾逢要凹进面砖外表面3mm，对于横竖为干挤缝，或缝隙小于3mm日，应用白水泥配颜料进行擦缝。面砖处理完后，用破布或棉纱蘸稀盐酸擦洗表面，并用清水冲洗干净。质量标准：1、面砖镶贴必须粘结牢固、方正、楞角整齐，无脱层、裂缝等缺陷。2、饰面表面平整、洁净、颜色一致，无变色起碱，无显著光泽受损处，也无空鼓。3、接缝嵌填密实、平直、宽窄一致，颜色一致，阴阳角处压向方正，非整砖的使用部位适宜。4、用整面砖套割吻合，边缘整齐；墙裙、贴脸等处突出墙面厚薄一致。5、流水坡向正确，滴水线（槽）顺直。允许偏差：项目立面垂直表面平整阴阳角方正接缝平直墙裙上口平直接缝高低接缝宽度允许偏差（mm）3223210.5交接底时间2004年7月9日 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市交通局培训中心共3页第3页交底内容：成品保护：1、各抹灰层在凝固前，应防风、防曝晒、防水冲和振动，以保证各层粘结牢固及有足够的强度。2、拆脚手架时，应轻拿轻放，要注意不要碰坏墙面。3、严防水泥浆、石灰浆、涂料、颜料、油漆等液体污染饰面墙，不要在已做好的饰面砖墙上乱写或脚蹬、手摸等，以免造成污染墙面。安全措施：1、操作前，要检查脚手架搭设的是否牢固，跳板有无腐朽和探头板，如有不符合安全要求的，及时修正后方能进行抹灰操作。2、在多层脚手架上作业时，尽量避免在同一垂直线上工作，需立体交叉同时作业时，要做好防护措施。施工注意事项：1、防止脱落、空鼓和裂缝，施工时节，必须做好墙面基层处理，浇水充分湿润。在抹底层灰时，掌握适宜的砂浆稠度，使各灰层之间粘结牢固。2、打底灰层应用大木杠刮平，确保底层表面平整、垂直，经检查合格后方可进行粘贴面砖。3、为保证分格缝均匀、顺直，要细致分块分段弹线，细致排砖、贴灰饼、冲筋等，并精心选砖。4、勾缝或擦缝后，应及时用破布或棉纱擦净面砖表面砂浆。5、在打底层灰时，必须按规矩进行吊垂直、套方、找规矩，以保证阴阳角方正。交接底时间2004年7月9日 南阳市中心医院高层综合病房楼技术交底记录技术交底记录单位工程名称：南阳市中心医院高层综合病房楼共5页第1页交底单位项目部交底人签字：接底单位油漆组接底人签字：分部分项工程名称室内涂料审批人签字：交底内容：一、施工准备1、施工批刷的轻质墙体经项目部质量组及相关施工班组共同验收合格，具备批刷条件；2、所有进场施工人员已有项目部安全组进行相关的安全教育，熟悉相关的油漆安全技术操作规程；3、操作工人作了班前教育，班前教育包含安全教育和技术操作教育；4、操作工人对施工范围理解准确；二、施工工艺病房间及阳台施工范围应按照样板间所确定的区域进行施工。走廊批刷高度为2350。1、工艺流程a、基层处理b、浇水湿润c、阴阳角附加层处理d、配置底层腻子e、批刷底层腻子f、粘贴耐碱玻璃纤维布g、配置二层腻子h、批刷二层腻子i、养护j、批刷面层腻子、粘贴不锈钢阴角条k、刷底漆二遍l、刷面漆2、基层处理交底时间：2009年2月17日 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共5页第2页交底内容：施工前有工人将轻质墙进行处理干净，保证无污垢和灰尘，并将个别板墙相交处板缝不密实处进行补强处理。3、洒水湿润将墙面上的浮灰清扫干净，浇水湿润。浇水分三次进行，第一遍用以冲洗浮灰，第二遍在第一遍浇后2小时后进行，用以湿润轻质板墙，第三遍宜在第二遍浇过4小时后进行，主要用以补浇局部特别干燥的地方，浇水宜在批刷前一天进行。如遇风干天气应在批刷前再用少量的水湿润。批刷前用水重20%801胶水溶液将墙体涂抹一层用以封闭墙板孔隙。4、附加层处理在门头板两侧的相接处、板缝处、板与梁相交处均加设宽20㎝的附加层，粘贴附加层玻璃纤维网格布。附加层粘贴后用铁泥抹将网格布压入腻子层中。在门头板处的附加层应按照45度角对称粘贴成“八”字形。5、配置底层腻子用801胶、水泥、双飞粉、珍珠岩、EC-6型水泥砂浆胶粘剂配置底层腻子，重量配合比为：801胶：水泥：双飞粉：珍珠岩：EC-6型水泥砂浆胶粘剂=1：3：2：0.1：0.01，腻子配置时用专用搅拌器搅拌均匀。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共5页第3页交底内容：6、批刷底层腻子用胶皮刮板横向满刮，一刮板紧接着一刮板，接头不得留茬，每刮一刮板最后收头时，要注意收得干净利落。阴阳角部位要处理的方正、顺直。底层腻子厚度以2～3㎜为宜。7、粘贴耐碱玻璃纤维网格布底层腻子批刷完毕后0.5小时内必须粘贴耐碱玻璃纤维网格布。粘贴时必须两人配合，采用横向粘贴，上下接口部位搭接长度为5㎝。粘贴后用铁泥抹将网格压进底层腻子中。粘贴、批刷和压网格布采用流水作业，保证各道工序顺利进行。8、配置二层腻子用801胶、水泥、双飞粉、珍珠岩、EC-6型水泥砂浆胶粘剂配置面层腻子，重量配合比为801胶：水泥：双飞粉：珍珠岩：EC-6型专用胶=1：3：3：0.1：0.01，腻子配置时用搅拌器搅拌均匀。9、批刷二遍腻子玻璃纤维布粘贴完毕6小时后，开始批刷二遍腻子，刮腻子用胶皮板刮时注意不要损坏粘贴的网格布。本遍腻子施工时应注意大面积找平和阴阳角的处理。本层腻子厚度以2㎜为宜。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共5页第4页交底内容：10、养护批刷完本遍腻子后用喷壶进行喷湿养护，养护时间不小于7天。11、批刷面层腻子本层腻子配置和施工工艺按照常规乳胶漆施工进行，施工时应严格控制阴阳角的方正、顺直和大面积的精确平整。对阴阳角部位进行特殊处理，结构梁、柱及剪力墙与轻质墙相交的阴角部位待批刷完毕后立即用专用工具在该部位切割出一道宽2㎜的微型变形缝，并粘贴不锈钢阴角条。12、刷底漆和面漆刷第一遍乳胶漆：涂刷的顺序是先刷顶板后刷墙面，墙面是先上后下。先将墙面清扫干净，然后用布将墙面粉尘擦掉。乳胶漆用排笔涂刷，将活动的排笔毛理掉。乳胶漆使用前搅拌均匀，适当加水稀释，防止头遍漆刷不开。干燥后复补腻子，再干燥后用砂纸磨光，清扫干净。刷第二遍乳胶漆：第二遍乳胶漆操作要求同第一遍，使用前充分搅拌，如不很稠，不宜加水或少加水，以防露底。漆膜干燥后，用细砂纸将墙面小疙瘩和排笔毛打磨掉，磨光滑后清扫干净。刷第三遍乳胶漆：第三遍乳胶漆操作要求与第二遍相同。由于乳胶漆膜干燥较快，必须进行连续迅速操作，涂刷时从一头开始，逐渐刷向另一头，要上下顺刷互相衔接，后一排笔紧接前一排笔，避免出现干燥后接头。 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市中心医院高层综合病房楼共5页第5页交底内容：工作黏度或稠度，必须加以控制，使其施涂时不流坠、不显刷纹。施涂过程中不得任意稀释。后一遍必须在前一遍涂料表面干燥后进行。每一遍应施涂均匀，各层必须结合牢固。三、质量要求：严禁有脱皮、漏刷和透底及有明显接槎现象。基本要求：项目透底、流坠、皱皮光亮和光滑装饰线平直颜色、刷纹涂料大面无，小面明显处无光亮和光滑均匀一致偏差不大于1mm颜色一致、无明显刷纹四、成品保护：1、涂刷前应清理好周围环境，防止尘土飞扬，影响涂漆质量。2、在涂刷墙面涂料时，不得污染地面、墙裙、窗台、门窗等已完成的分部分项工程，必要时采取遮挡措施。3、涂料未干透前，禁止打扫室内地面，严防灰尘等沾污墙面涂料。4、不得在涂刷完的墙面上乱写乱画而造成污染，不得磕碰墙壁面。五、安全措施：1、操作前检查脚手架和跳板是否搭设牢固，高度是否满足操作要求，合格后才能上架操作。2、禁止穿拖鞋、高跟鞋在架子上工作，架子上人数不得集中在一起，工具要搁置稳定，防止坠落伤人。 南阳市中心医院高层综合病房楼技术交底记录交接底时间2009年2月17日南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共2页第1页交底单位项目部交底人签字：接底单位泥工组接底人签字：分部分项工程名称室内地板砖审批人签字：交底内容：本工程办公部分为600×600地板砖地坪，为保证工程质量，特做如下交底：1、基层处理：把沾在基层上的浮浆、落地灰等清理干净，并用扫帚将浮土清扫干净。2、排砖：将房间依照砖的尺寸留缝大小，排出砖的放置位置，并在基层地面上弹出十字控制线和分格线。排砖时要避免出现板块小于1/4边长的边角料。3、铺设结合层砂浆：铺设前应将基底湿润，并在基底上刷一道水泥浆，随刷随铺设搅拌均匀的干硬性水泥砂浆。4、铺砖：将砖放置在干拌料上，用橡皮锤找平，之后将砖拿起，在干拌料上浇适量素水泥浆，同时在砖背面涂厚度约1mm的素水泥膏，再将砖放置在找过平的干拌料上，用橡皮锤按标高控制线和方正控制线坐平坐正。5、铺砖时应先在房间中间按照十字线铺设十字控制线，之后按照十字控制砖向四周铺设，并随时用2m靠尺和水平尺检查平整度。6、养护：当砖面层铺贴完一天内应开始浇水养护，养护时间不得小于7d。7、勾缝：当砖面层的强度达到可上人的时候，进行勾缝，用同种、同强度等级、同色的1：1水泥砂浆，要求缝清晰、顺直、平整、光滑、深浅一致，缝应低于砖面0.5~1mm。质量要求：1、面层与下一层应结合牢固，无空鼓、裂纹。2、砖面层表面应洁净、色泽一致、接缝平整，深浅一致，周边顺直。板块无裂纹、缺楞、掉角等缺陷。交底时间：2004年9月2日 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市交通局培训中心共2页第2页交底内容：3、踢脚线表面应洁净、高度一致、结合牢固、出墙厚度一致。4、砖面层允许偏差：（mm）项目表面平整度缝格平直接缝高低差踢角线上口平直板块间隙宽度允许偏差注意事项：1、底层未清理干净，未能洒水湿润透，以免失水过快，影响面层与下一层的粘结力，造成空鼓。2、刷素水泥浆不到位或未能随刷随抹灰，造成砂浆与素水泥浆结合层之间的粘结力不够，形成空鼓。3、养护不及时，水泥收缩过大，形成空鼓。成品保护：1、施工时应注意对定位定高的标准杆、尺、线的保护，不得触动、移位。2、砖面层完工后在养护过程中应进行遮盖和拦挡。保持湿润，避免受侵害。3、后期工程在砖面上施工时，必须进行遮盖、支垫，严禁直接在砖面上和灰、调漆、搭脚手架等。交接底时间2004年9月2日 南阳市中心医院高层综合病房楼技术交底记录南阳市建筑工程总公司技术交底记录单位工程名称：南阳市交通局培训中心共2页第1页交底单位项目部交底人签字：接底单位泥工组接底人签字：分部分项工程名称水泥砂浆地坪审批人签字：交底内容：本工程宾馆部分为1：2水泥砂浆压光地坪，为保证工程质量，特做如下交底：1、清理基层：将基层表面的浮浆、积灰油污及杂物等清理干净，明显凹陷处应用水泥砂浆或细石混凝土垫平，表面光滑处应凿毛并清刷干净，表面积水应排除干净。2、冲筋、贴灰饼：根据墙面弹线标高，用1：2干硬性水泥砂浆在基层上做灰饼，大小约500见方，纵横间距1.5m左右。有坡度的地面，应坡向地漏一边。如局部厚度薄于10mm时，应调整其厚度或将高出的局部基层凿去部分。3、配置砂浆：面层水泥砂浆的配合比为1：2，要求拌合均匀，颜色一致。4、铺抹砂浆：灰饼做好待收水不致塌陷时，即在基层上均匀扫素水泥浆一遍，随扫随铺砂浆。若待灰饼硬化后在铺抹砂浆，应随铺砂浆随找平，同时把利用过的灰饼敲掉，并用砂浆填平。5、找平、压头遍：铺抹砂浆后，随即用刮尺或木杠按灰饼高度，将砂浆找平，用木抹子搓揉压实，将砂眼、脚印等消除后，用靠尺检查平整度。抹时应用力均匀，并后退着操作。待砂浆收水后，随即用铁抹子进行头遍抹平压实至起浆为止。如局部砂浆过干，可用茅柴帚稍洒水；如局部砂浆过稀，可均匀撒一层1：1干水泥砂来吸水，顺手用木抹子用力搓平，使互相混合。待砂浆收水后，再用铁抹子抹压至出浆为止。6、二遍压光：在砂浆初凝后进行第二遍压光，用钢抹子边抹边压，把死坑、砂眼填实压平，使表面平整。要求不漏压，平面出光。7、三遍压光：在砂浆终凝前进行，即人踩上去稍有脚印，用抹子压光无抹痕时，交底时间：2004年11月9日 南阳市中心医院高层综合病房楼技术交底记录技术交底续页单位工程名称：南阳市交通局培训中心共2页第2页交底内容：用铁抹子把前遍留下的抹纹全部压平、压实、压光，达到交活的程度为止。质量标准：1、面层与基层的结合必须牢固，无空鼓。2、面层表面清洁、无裂缝、脱皮、麻面和起砂现象。3、允许偏差：表面平整度：4mm成品保护：1、面层施工防止碰撞损坏门框、管线墙角及已完的墙面抹灰等。2、施工时注意保护好管线、设备等的位置，防止变形、位移。3、操作时注意保护好地漏、出水口等部位，作临时堵口或覆盖，以免灌入砂浆等造成堵塞。4、面层养护期间，不允许车辆行走或堆压重物。5、不得在已做好的面层上拌合砂浆，调配涂料等。安全措施：1、清理基层时，不允许从窗口、洞口向外乱仍杂物，以免伤人。2、抹砂浆操作人员应佩戴手套等必要的劳动保护用品。施工注意事项：1、水泥砂浆铺抹时，如砂浆局部过稀，不得撒干水泥，以免面层颜色不匀，甚至造成龟裂或起皮。压光时，不得贪图省力3，而另加素水泥胶浆压光，以防起壳。2、抹面时基层必须注意凿毛，将油污、脏物去净并湿润，刷素水泥浆一度，立即铺抹，掌握好压抹时间，一面出现空鼓或脱壳。3、抹砂浆时应注意按要求遍数抹压，并使其均匀、厚薄一致，不得漏压、欠压或超压，以防表面起皮和强度不匀；不得使用受潮水泥，压光要适时，以防地面起砂。交接底时间2004年11月9日技术交底记录 南阳市中心医院高层综合病房楼技术交底记录单位工程名称：南阳市中心医院高层综合病房楼共2页第1页交底单位项目部交底人签字：接底单位门安装组接底人签字：分部分项工程名称门安装审批人签字：交底内容：南阳市交底时间：2009年4月25日技术交底续页 南阳市中心医院高层综合病房楼技术交底记录单位工程名称：南阳市中心医院高层综合病房楼共2页第2页交底内容：用铁抹子把前遍留下的抹纹全部压平、压实、压光，达到交活的程度为止。质量标准：1、面层与基层的结合必须牢固，无空鼓。2、面层表面清洁、无裂缝、脱皮、麻面和起砂现象。3、允许偏差：表面平整度：4mm成品保护：1、面层施工防止碰撞损坏门框、管线墙角及已完的墙面抹灰等。2、施工时注意保护好管线、设备等的位置，防止变形、位移。3、操作时注意保护好地漏、出水口等部位，作临时堵口或覆盖，以免灌入砂浆等造成堵塞。4、面层养护期间，不允许车辆行走或堆压重物。5、不得在已做好的面层上拌合砂浆，调配涂料等。安全措施：1、清理基层时，不允许从窗口、洞口向外乱仍杂物，以免伤人。2、抹砂浆操作人员应佩戴手套等必要的劳动保护用品。施工注意事项：1、水泥砂浆铺抹时，如砂浆局部过稀，不得撒干水泥，以免面层颜色不匀，甚至造成龟裂或起皮。压光时，不得贪图省力3，而另加素水泥胶浆压光，以防起壳。2、抹面时基层必须注意凿毛，将油污、脏物去净并湿润，刷素水泥浆一度，立即铺抹，掌握好压抹时间，一面出现空鼓或脱壳。3、抹砂浆时应注意按要求遍数抹压，并使其均匀、厚薄一致，不得漏压、欠压或超压，以防表面起皮和强度不匀；不得使用受潮水泥，压光要适时，以防地面起砂。交接底时间2004年11月9日'
