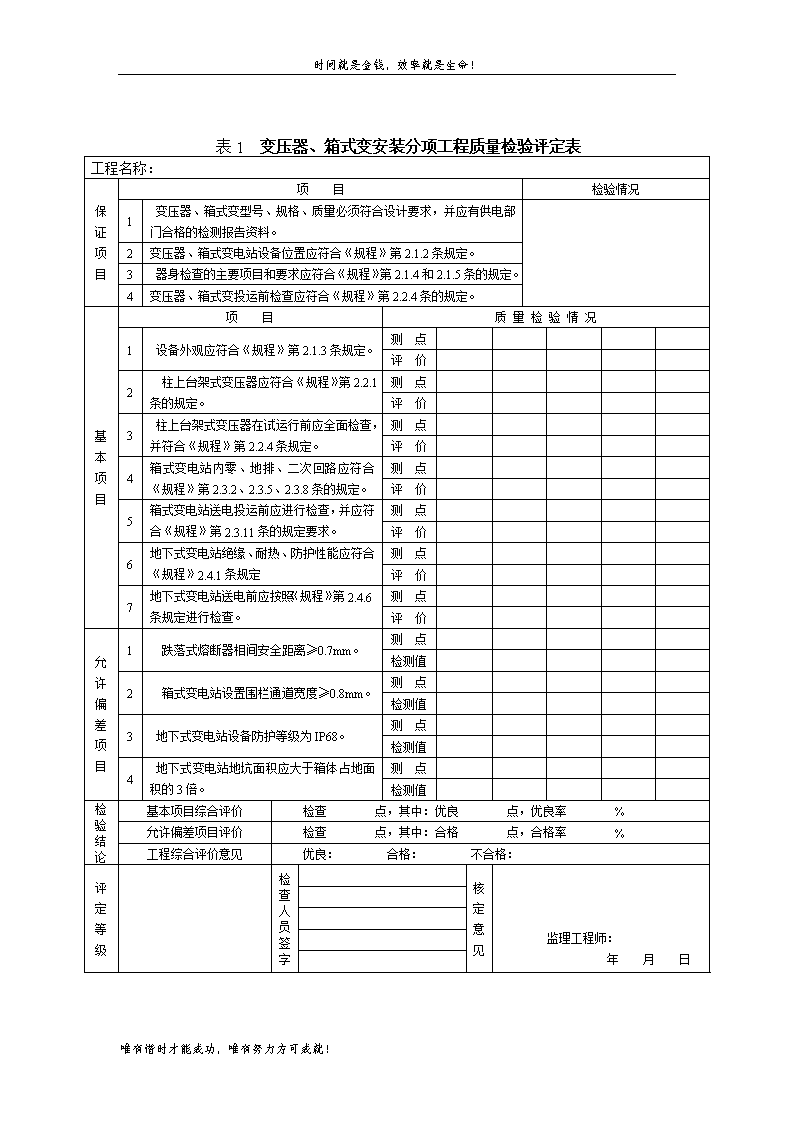

表1 变压器、箱式变安装分项工程质量检验评定表

'时间就是金钱，效率就是生命！表1变压器、箱式变安装分项工程质量检验评定表工程名称：保证项目项目检验情况1变压器、箱式变型号、规格、质量必须符合设计要求，并应有供电部门合格的检测报告资料。2变压器、箱式变电站设备位置应符合《规程》第2.1.2条规定。3器身检查的主要项目和要求应符合《规程》第2.1.4和2.1.5条的规定。4变压器、箱式变投运前检查应符合《规程》第2.2.4条的规定。基本项目项目质量检验情况1设备外观应符合《规程》第2.1.3条规定。测点评价2柱上台架式变压器应符合《规程》第2.2.1条的规定。测点评价3柱上台架式变压器在试运行前应全面检查，并符合《规程》第2.2.4条规定。测点评价4箱式变电站内零、地排、二次回路应符合《规程》第2.3.2、2.3.5、2.3.8条的规定。测点评价5箱式变电站送电投运前应进行检查，并应符合《规程》第2.3.11条的规定要求。测点评价6地下式变电站绝缘、耐热、防护性能应符合《规程》2.4.1条规定测点评价7地下式变电站送电前应按照《规程》第2.4.6条规定进行检查。测点评价允许偏差项目1跌落式熔断器相间安全距离≥0.7mm。测点检测值2箱式变电站设置围栏通道宽度≥0.8mm。测点检测值3地下式变电站设备防护等级为IP68。测点检测值4地下式变电站地坑面积应大于箱体占地面积的3倍。测点检测值检验结论基本项目综合评价检查点，其中：优良点，优良率%允许偏差项目评价检查点，其中：合格点，合格率%工程综合评价意见优良：合格：不合格：评定等级检查人员签字核定意见监理工程师：年月日唯有惜时才能成功，唯有努力方可成就！ 时间就是金钱，效率就是生命！表2配电装置与控制安装分项工程质量检验评定表工程名称：保证项目项目检验情况1配电柜(箱)型号、规格、质量必须符合设计要求，并且应有主要元器件产品合格证书2低压绝缘部件完整，带电体与裸露的不带电导体间、带电体相互之间的电气间隙及爬电距离符合《规程》第3.3.2条规定。3配电柜(箱)内配线整齐、美观，端子标志、电缆标牌字迹清晰且不易脱色4容量达到100kVA以上必须设置专用路灯配电室(或箱式变电站)基本项目项目质量检验情况1配电柜(箱)室内通道宽度应符合《规程》第3.2.3条规定，室内电缆沟深度宜0.6m测点评价2配电柜(箱)内设备、电缆回路编号标识齐全、接地排和零排应有标志符号，并应符合《规程》3.3.1、3.3.3的条规定。测点评价3接地(接零)保护应符合《规程》6.2接零和接地保护的有关规定。测点评价4引入柜（箱、屏）接线应符合《规程》第3.3.3条规定。测点评价5二次回路接线应符合《规程》第3.4.1、3.4.2条的规定。测点评价允许偏差项目1配安电柜装每米垂直度＜1.5mm柜间接缝＜2mm测点检测值水平偏差相邻两柜顶部＜2mm成列柜顶部＜5mm测点检测值柜面偏差相邻两柜边＜1mm成列柜面＜5mm测点检测值室配电外箱落地配电箱基础平面高出地面≥200m杆上配电箱底离地高度≥2.5m测点检测值2末端电压≥90%额定电压测点检测值3负荷分配三相负荷不平衡度≤20%测点检测值检验结论基本项目综合评价检查点，其中：优良点，优良率%允许偏差项目评价检查点，其中：合格点，合格率%工程综合评价意见优良：合格：不合格：评定等级检查人员签字核定意见监理工程师：年月日唯有惜时才能成功，唯有努力方可成就！ 时间就是金钱，效率就是生命！表3架空线路分项工程质量检验评定表工程名称：保证项目项目检验情况1金具、绝缘子、导线的规格、型号必须符合设计要求。2导线无松股、不得有磨损、断股、扭曲、金钩及破损等缺陷，拉线与导线架设必须符合《规程》第4章节有关条文规定。3金具外观表面光洁，无裂纹、毛刺、飞边等缺陷，镀锌良好、无锌皮剥落，锈蚀现象。4绝缘子瓷釉光滑、无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷，并应符合《规程》第4.2.1和4.2.2条的规定。5混凝土杆表面光洁平整，壁厚均匀，无露筋、跑浆等现象，杆身弯曲度不超过杆长的1/1000，应符合《规程》第4.1.3条规定。基本项目项目质量检验情况1金具应热镀锌，抱箍尺寸适宜，高低压横担角钢≥∠63×6、∠50×5杆号评价2拉线跨越道路垂直距离＞6m，张力拉线反向倾斜10°～20°，绝缘子自然悬垂距地面＞2.5m。杆号评价3导线架设一档内无两个接头，对建筑物、树木、地面、水面等跨越物的安全距离应符合《规程》第4.3.11、4.3.12和4.3.13条规定。杆号评价4引流线无硬弯、弧度均匀，对相邻导线及对地净空距离应符合《规程》第4.3.8条的规定。杆号评价允许偏差项目1立混凝土电杆电杆基坑深度允许偏差+100mm、-50mm。杆号检测值直线杆顺线路档距＜3%，横向位置偏移＜50mm杆号检测值电杆立好后，倾斜不应大于1/2杆梢直径杆号检测值2导线弧垂实际弧垂与设计弧垂偏差±5%杆号检测值同一档内弧垂偏差≤50mm杆号检测值检验结论基本项目综合评价检查点，其中：优良点，优良率%允许偏差项目评价检查点，其中：合格点，合格率%工程综合评价意见优良：合格：不合格：评定等级检查人员签字核定意见监理工程师：年月日唯有惜时才能成功，唯有努力方可成就！ 时间就是金钱，效率就是生命！唯有惜时才能成功，唯有努力方可成就！'
