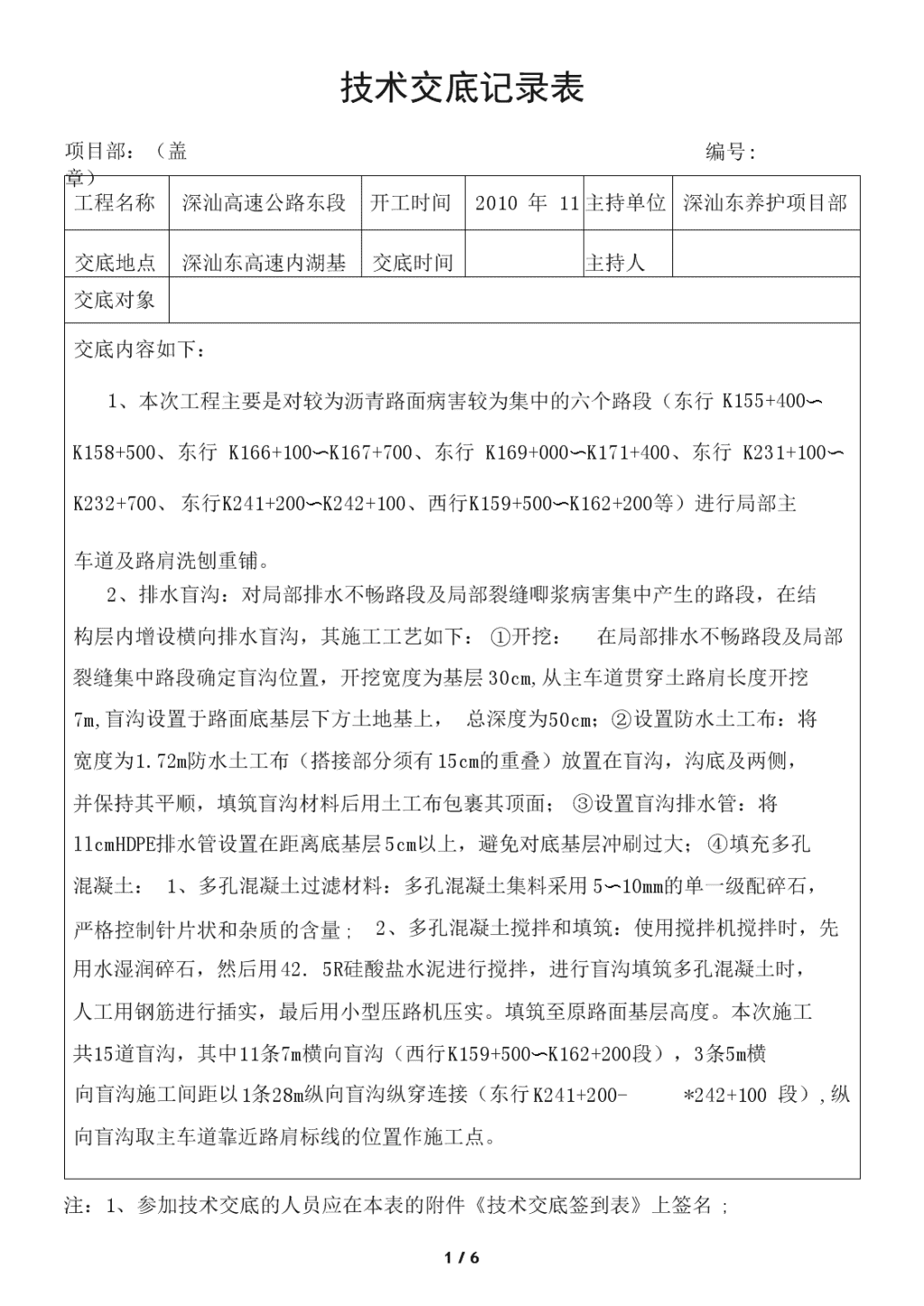

技术交底记录表

'技术交底记录表工程名称深汕高速公路东段开工时间2010年11主持单位深汕东养护项目部交底地点深汕东高速内湖基交底时间主持人交底对象交底内容如下：1、本次工程主要是对较为沥青路面病害较为集中的六个路段（东行K155+400〜K158+500、东行K166+100〜K167+700、东行K169+000〜K171+400、东行K231+100〜K232+700、东行K241+200〜K242+100、西行K159+500〜K162+200等）进行局部主车道及路肩洗刨重铺。2、排水盲沟：对局部排水不畅路段及局部裂缝唧浆病害集中产生的路段，在结构层内增设横向排水盲沟，其施工工艺如下：①开挖：在局部排水不畅路段及局部裂缝集中路段确定盲沟位置，开挖宽度为基层30cm,从主车道贯穿土路肩长度开挖7m,盲沟设置于路面底基层下方土地基上，总深度为50cm；②设置防水土工布：将宽度为1.72m防水土工布（搭接部分须有15cm的重叠）放置在盲沟，沟底及两侧，并保持其平顺，填筑盲沟材料后用土工布包裹其顶面；③设置盲沟排水管：将llcmHDPE排水管设置在距离底基层5cm以上，避免对底基层冲刷过大；④填充多孔混凝土：1、多孔混凝土过滤材料：多孔混凝土集料采用5〜10mm的单一级配碎石，严格控制针片状和杂质的含量;2、多孔混凝土搅拌和填筑：使用搅拌机搅拌时，先用水湿润碎石，然后用42.5R硅酸盐水泥进行搅拌，进行盲沟填筑多孔混凝土时，人工用钢筋进行插实，最后用小型压路机压实。填筑至原路面基层高度。本次施工共15道盲沟，其中11条7m横向盲沟（西行K159+500〜K162+200段），3条5m横向盲沟施工间距以1条28m纵向盲沟纵穿连接（东行K241+200-*242+100段）,纵向盲沟取主车道靠近路肩标线的位置作施工点。项目部：（盖章）编号:注：1、参加技术交底的人员应在本表的附件《技术交底签到表》上签名;6/6 2、如技术交底内容有其它附件，填写附件名称，附在本表后;3、项目部应做好记录，完善签章手续后存档备查。技术交底记录表项目部：（盖章）编号:工程名称惠河高速公路2009开工时间2009年12主持单位惠河高速公路2009交底地点惠河高速泰美基地交底时间主持人交底对象6/6 交底内容如下：1.本工程概况：处理路段为河惠方向K13+000-K63+200,惠河方向K78+300~K37+000路段，单幅约42KM。进行原路面病害处理后，大部分路段采用喷洒热沥青粘层+5cm改性沥青AC-16C加铺方案：对裂缝比较集中的河惠方向K51+000~K52+000、K52+000~K56+000路段采用1cm橡胶沥青应力吸收层+5cm改性沥青ACT6c加铺方案；对部分排水不畅路段，增加结构层内横向排水盲沟。2.原路面病害处治：①开槽灌缝（小于5mm）；②对于缝宽大于5mm的裂缝：铳刨后，进行切割清运（无唧浆的横向裂缝只挖除4cm上面层，纵向裂缝和唧浆的横向裂缝处理厚度是上中下三层15cm,宽度均为1m）；然后进行工作面清理，喷洒热沥青，铺设聚酯玻纤布，采用沥青混合料回填压实。具体施工工艺如下：划定维修范围一铳刨一清理一洒粘层油布满界面一铺设聚酯玻纤布一分层填筑并压实。玻纤布粘层油采用喷洒热沥青，沥青的用量一般控制在0.6kg/m2-0.9kg/m2之间；热沥青的喷洒温度控制在160℃-180℃之间；喷洒时采用手工操作洒布机械，热沥青的喷洒宽度应该要比聚酯玻纤布宽5cm-10cm左右，喷洒要均匀，严禁粘层油量不足或条纹状喷洒。铺设聚酯玻纤布：平整无褶皱，并及时铺设（在喷洒沥青高温状态下），铺设可采用人工或机械铺设，接口处应相互搭接不小于15cm,缝的两侧宽度宜不小士nAm一1口1珀油击胫而屋箭.湎布阳性切力遍告姑星汕.田曷折笆成循油吉注：1、参加技术交底的人员应在本表的附件《技术交底签到表》上签名；2、如技术交底内容有其它附件，填写附件名称，附在本表后；3、项目部应做好记录，完善签章手续后存档备查。技术交底记录表编号:项目部：（盖章）6/6 工程名称惠河高速公路2009开工时间2009年11主持单位惠河高速公路2009交底地点惠河高速泰美基地交底时间主持人交底对象茂名市电白建筑工程总公司交底内容如下:1.本工程概况：处理路段为河惠方向K13+000-K63+200,惠河方向K78+300~K37+000路段，单幅约42KM。进行原路面病害处理后，采用喷洒热沥青粘层+5cm改性沥青AC-16C加铺方案；对裂缝集中路段3.3KM河惠方向K51+000~K52+000、K52+000~K56+000路段采用1cm橡胶沥青应力吸收层+5cm改性沥青ACT6c加铺方案；对部分排水不畅路段，增加结构层内横向排水盲沟。春运前，合同路段主车道部分除惠河方向K64+720-K63+900路段未施工外，其余主车道路面病害处治均已完成；超车道部分完成单幅约13km,超车道余29KM。剩余罩面路段长度约单幅35.6km,改性沥青AC-16C面层19871m3。2.原路面病害处治：①开槽灌缝（小于5mm）；②裂缝聚酯玻纤布处理（大于5mm的裂缝）：铳刨清理后（横向裂缝只挖除4cm上面层，纵向裂缝是全面层15cm,宽度1m）；喷洒热沥青铺设聚酯玻纤布，采用沥青混合料回填压实。具体施工工艺如下：划定维修范围一铳刨一清理一洒粘层油布满界面一铺设聚酯玻纤布一分层填筑并压实。要点：切边要整齐，风炮凿除要平整；清理要彻底，先扫干净再吹风，保证清理干净。玻纤布粘层油采用喷洒热沥青，沥青的用量一般控制在0.6kg/m2-0.9kg/m2之间；热沥青的喷洒温度控制在160℃-180℃之间；喷洒时采用手工操作，热沥青AAn涅：，肃；必由-二力诳FLiz宜女跖匕rrfrAE匚一一1八一，.+同口而；曲n氏木木业I-曰%It口注：1、参加技术交底的人员应在本表的附件《技术交底签到表》上签名;2、如技术交底内容有其它附件，填写附件名称，附在本表后;6/6 3、项目部应做好记录，完善签章手续后存档备查。6/6 技术交底签到表工程名称开工时间主持单交底地点交底时间主持序号姓名单位/班组职务/岗位6/6'
