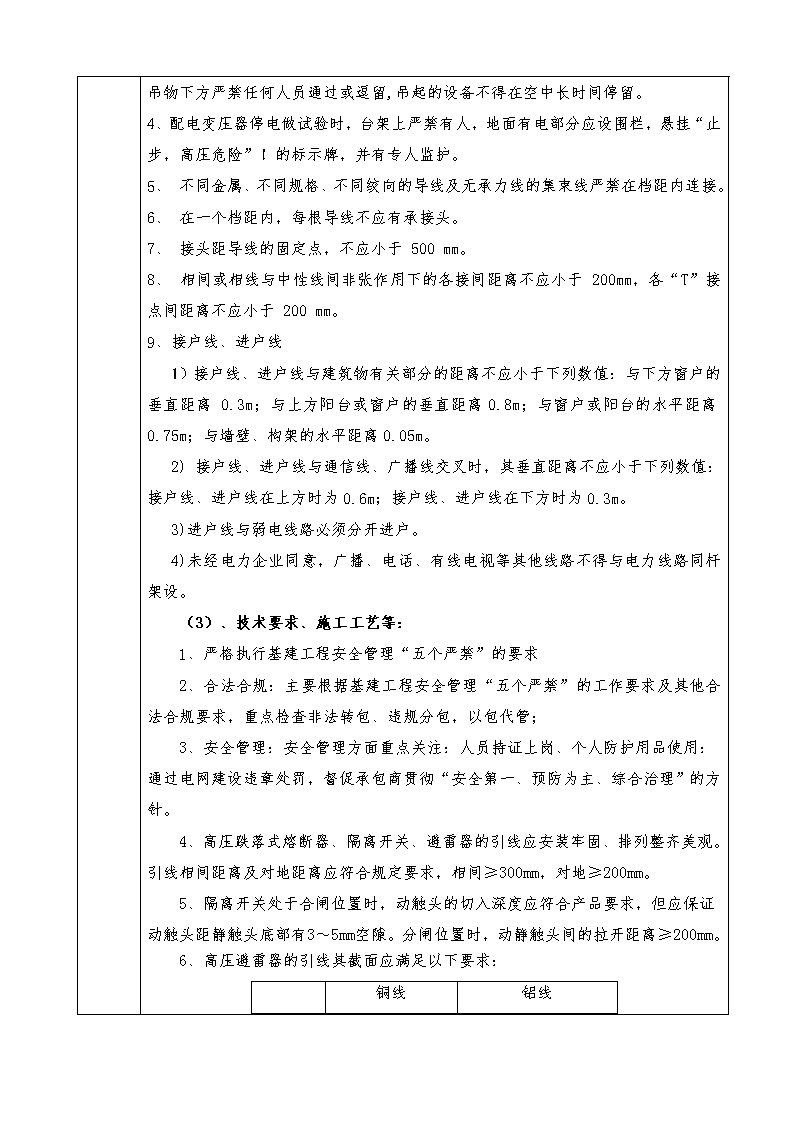

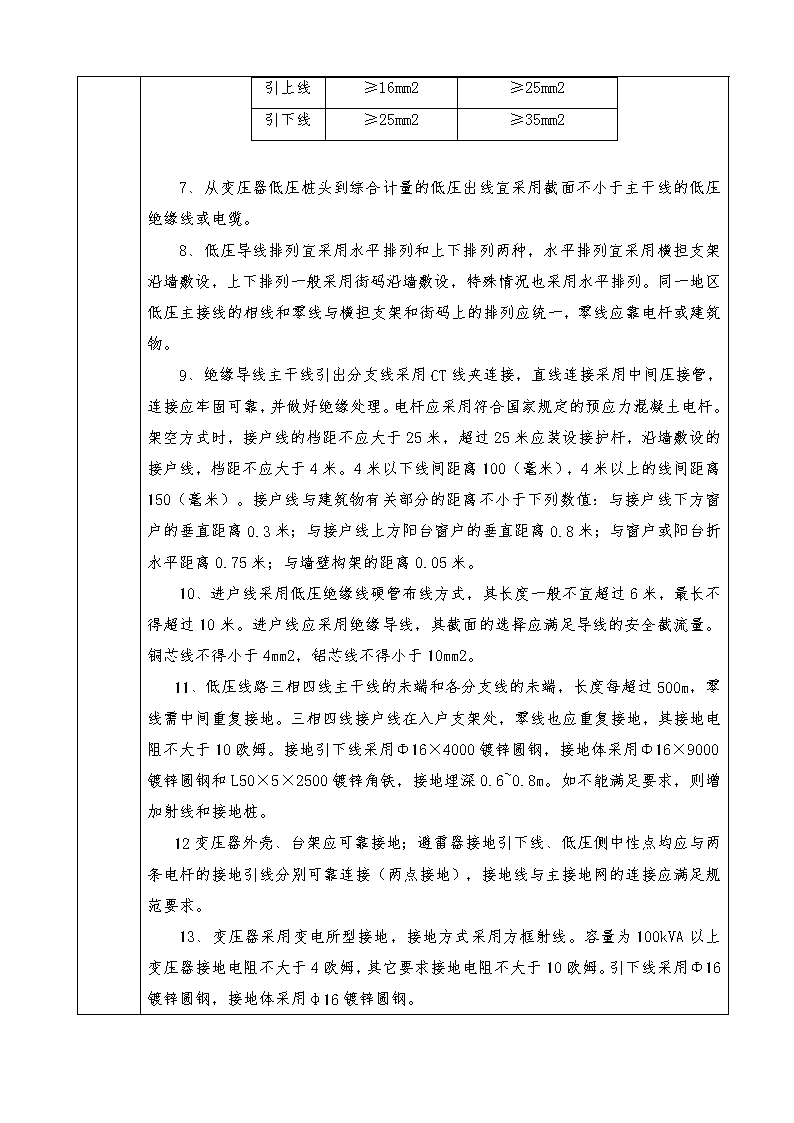

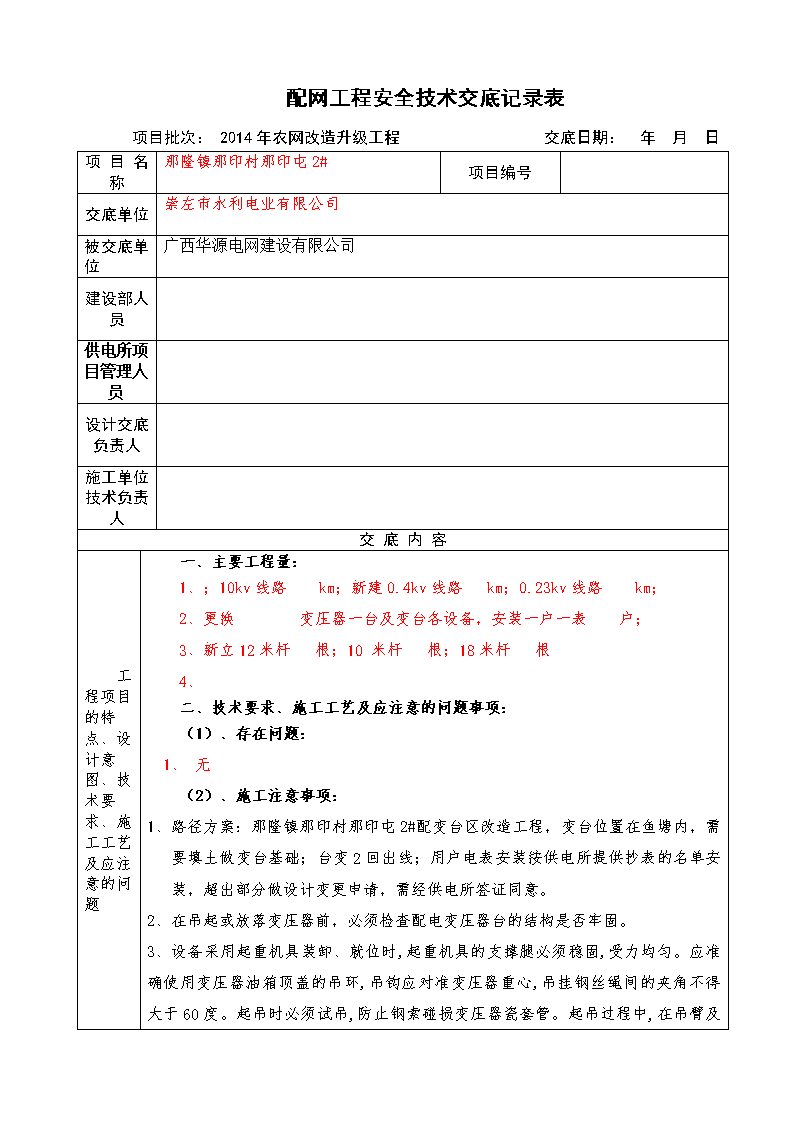

'配网工程安全技术交底记录表项目批次：2014年农网改造升级工程交底日期：年月日项目名称那隆镇那印村那印屯2#项目编号交底单位崇左市水利电业有限公司被交底单位广西华源电网建设有限公司建设部人员供电所项目管理人员设计交底负责人施工单位技术负责人交底内容工程项目的特点、设计意图、技术要求、施工工艺及应注意的问题一、主要工程量：1、；10kv线路km；新建0.4kv线路km；0.23kv线路km；2、更换变压器一台及变台各设备，安装一户一表户；3、新立12米杆根；10米杆根；18米杆根4、二、技术要求、施工工艺及应注意的问题事项：（1）、存在问题：1、无（2）、施工注意事项：1、路径方案：那隆镇那印村那印屯2#配变台区改造工程，变台位置在鱼塘内，需要填土做变台基础；台变2回出线；用户电表安装按供电所提供抄表的名单安装，超出部分做设计变更申请，需经供电所签证同意。2、在吊起或放落变压器前，必须检查配电变压器台的结构是否牢固。3、设备采用起重机具装卸、就位 时,起重机具的支撑腿必须稳固,受力均匀。应准确使用变压器油箱顶盖的吊环,吊钩应对准变压器重心,吊挂钢丝绳间的夹角不得大于60度。起吊时必须试吊,防止钢索碰损变压器瓷套管。起吊过程中,在吊臂及吊物下方严禁任何人员通过或逗留,吊起的设备不得在空中长时间停留。4、配电变压器停电做试验时，台架上严禁有人，地面有电部分应设围栏，悬挂“止步，高压危险”！的标示牌，并有专人监护。5、不同金属、不同规格、不同绞向的导线及无承力线的集束线严禁在档距内连接。6、在一个档距内，每根导线不应有承接头。7、接头距导线的固定点，不应小于500mm。8、相间或相线与中性线间非张作用下的各接间距离不应小于200mm，各“T”接点间距离不应小于200mm。9、接户线、进户线1）接户线、进户线与建筑物有关部分的距离不应小于下列数值：与下方窗户的垂直距离0.3m；与上方阳台或窗户的垂直距离0.8m；与窗户或阳台的水平距离0.75m；与墙壁、构架的水平距离0.05m。2)接户线、进户线与通信线、广播线交叉时，其垂直距离不应小于下列数值：接户线、进户线在上方时为0.6m；接户线、进户线在下方时为0.3m。3)进户线与弱电线路必须分开进户。4)未经电力企业同意，广播、电话、有线电视等其他线路不得与电力线路同杆架设。（3）、技术要求、施工工艺等：1、严格执行基建工程安全管理“五个严禁”的要求2、合法合规：主要根据基建工程安全管理“五个严禁”的工作要求及其他合法合规要求，重点检查非法转包、违规分包，以包代管；3、安全管理：安全管理方面重点关注：人员持证上岗、个人防护用品使用：通过电网建设违章处罚，督促承包商贯彻“安全第一、预防为主、综合治理”的方针。4、高压跌落式熔断器、隔离开关、避雷器的引线应安装牢固、排列整齐美观。引线相间距离及对地距离应符合规定要求，相间≥300mm，对地≥200mm。5、隔离开关处于合闸位置时，动触头的切入深度应符合产品要求，但应保证动触头距静触头底部有3～5mm空隙。分闸位置时，动静触头间的拉开距离≥200mm。6、高压避雷器的引线其截面应满足以下要求：铜线铝线 引上线≥16mm2≥25mm2引下线≥25mm2≥35mm27、从变压器低压桩头到综合计量的低压出线宜采用截面不小于主干线的低压绝缘线或电缆。8、低压导线排列宜采用水平排列和上下排列两种，水平排列宜采用横担支架沿墙敷设，上下排列一般采用街码沿墙敷设，特殊情况也采用水平排列。同一地区低压主接线的相线和零线与横担支架和街码上的排列应统一，零线应靠电杆或建筑物。9、绝缘导线主干线引出分支线采用CT线夹连接，直线连接采用中间压接管，连接应牢固可靠，并做好绝缘处理。电杆应采用符合国家规定的预应力混凝土电杆。架空方式时，接户线的档距不应大于25米，超过25米应装设接护杆，沿墙敷设的接户线，档距不应大于4米。4米以下线间距离100（毫米），4米以上的线间距离150（毫米）。接户线与建筑物有关部分的距离不小于下列数值：与接户线下方窗户的垂直距离0.3米；与接户线上方阳台窗户的垂直距离0.8米；与窗户或阳台折水平距离0.75米；与墙壁构架的距离0.05米。10、进户线采用低压绝缘线硬管布线方式，其长度一般不宜超过6米，最长不得超过10米。进户线应采用绝缘导线，其截面的选择应满足导线的安全截流量。铜芯线不得小于4mm2，铝芯线不得小于10mm2。11、低压线路三相四线主干线的未端和各分支线的未端，长度每超过500m，零线需中间重复接地。三相四线接户线在入户支架处，零线也应重复接地，其接地电阻不大于10欧姆。接地引下线采用Φ16×4000镀锌圆钢，接地体采用Φ16×9000镀锌圆钢和L50×5×2500镀锌角铁，接地埋深0.6~0.8m。如不能满足要求，则增加射线和接地桩。12变压器外壳、台架应可靠接地；避雷器接地引下线、低压侧中性点均应与两条电杆的接地引线分别可靠连接（两点接地），接地线与主接地网的连接应满足规范要求。13、变压器采用变电所型接地，接地方式采用方框射线。容量为100kVA以上变压器接地电阻不大于4欧姆，其它要求接地电阻不大于10欧姆。引下线采用Φ16镀锌圆钢，接地体采用φ16镀锌圆钢。 14、防雷与接地10kV线路钢管杆、铁塔均设接地装置，居民区、交叉跨越及变电站出线段的钢筋混凝土杆宜接地，接地体与铁塔接地孔或砼杆横担连接。多雷空旷地区可以考虑采用安装线路避雷器以提高架空线路防雷水平。接地体采用以水平敷设为主，垂直敷设为辅，水平接地体采用φ16热镀锌圆钢，接地引上线采用φ16热镀锌圆钢，接地引上圆钢宜尽量接至避雷器或设备接地点；垂直接地体采用L50×5热镀锌角钢；接地装置的接地电阻不应小于表六中规定的数据，接地电阻不应大于30欧姆。线路与高压电力线、低压电力线或其他弱电线路交叉时，应按《交流电气装置的过电压保护和绝缘配合》（DL/T630-1997）的要求接地；在居民区应按《架空配电线路设计技术规程》（SDJ206-87）的要求接地。接地装置的接地电阻最大阻值(表五)土壤电阻率ρ（Ω·m）ρ≤100及以下100＜ρ≤500500＜ρ≤10001000＜ρ≤2000ρ＞2000工频接地电阻（Ω）1015202530如土壤电阻率较高，接地电阻很难降到30Ω，可采用6～8根总长不超过500m放射形接地体或连续伸长接地体，其接地电阻不限制；或采用降阻剂降低接地电阻。户外柱上断路器及负荷开关作为分断开关时，需在电源侧装设避雷器；作为联络开关时，需要在两侧装设避雷器。避雷器的接地线应与设备外壳相连，接地电阻不应大于10欧姆。15、拉线拉线采用GJ型镀锌钢绞线，其强度设计安全系数应大于2.0，最小截面山区不得小于25mm2，珠三角及沿海地区不得小于50mm2。拉线棒直径不应小于16mm，严重腐蚀地区拉线棒直径不应小于18mm，具体应计算后确定，拉线棒加工后应热镀锌防腐。16、低压导线一般采用水平排列，其线间水平距离如下表：0.4kV架空配电线路最小线间距离档距（m）线路电压40及以下5060708090100线间距离(m)0.30.40.45---- 注：0.4kV及以下配电线路靠近电杆两侧导线间水平距离不应小于0.5m。砼杆埋深表砼杆全高（m）7810121518埋深（m）1.41.51.71.92.32.6～3.0注：遇有淤泥、流沙、地下水位较高等情况时，应做特殊处理。16、旧材料回收及拆旧工程1、旧材料回收包括旧电表、旧表箱、导线，横担、变压器及其变台设备和附件等2、拆旧工程除上述材料外还有旧电杆和旧台敦。（二）、施工安全要求。1.放线施工时严格按作业指导书中的张力架线工艺进行施工布置与操作；按安全保证措施中的工序安全施工要点采取预防措施与施工组织。2.落实安全责任制，层层把关，加强管理，尤其是外协工队伍的管理，一定要建立完善的安全机构，纳入项目部的安全保证体系。3.附件安装安全施工规定：进行附件安装时，要防止意外坠落事故发生，应采取双重保险措施。4.传递物件时应用绳索将金具绑住防止高空坠物伤人。5.电缆沟开挖前，必须与相关的自来水管，煤气管道，通讯光缆等相关主管部门联系，确认无危险后方可开挖。6.机械开挖时，必须由有经验的专人指挥，机械操作员必须是操作熟练并有经验者，挖掘时应格外小心。与地下油管、煤气管、国防光缆等交叉区域开挖严禁使用机械，必须人工用砂铲小心施工，施工过程中严禁使用明火，使用金属工具避免产生火花7.电缆敷设前应先清理管道，防止砂、石或杂物划伤电缆外套。8.在敷设电缆时，应在钢丝网套靠电缆端加装防捻器。9.在室外切割电缆或制作电缆头时，应采取防雨措施10 撤杆塔工作中，拆除杆塔上导地线前应先检查杆塔有无异样，做好防止倒杆塔措施，必要时加拉线和拉绳。11撤旧杆塔，要使用合格的起重设备，严禁过载使用。12、撤杆塔过程中，杆塔基处严禁有人工作，除指挥人员指定一员外，其他人员应在离开杆塔高度的1.2倍距离以外。13、使用吊车撤旧杆塔时，钢丝绳套应吊在杆塔适当的位置，以防止杆塔突然倾倒。14、使用抱杆撤杆时，主牵引绳、尾绳，杆塔中心及抱杆顶应在一条直线上。抱杆下部应固定牢固，抱杆顶部应设临时拉线控制，临时拉线应均匀调节并由有经验的人员控制。抱杆应受力均匀，两侧拉绳应拉好，不得左右倾斜。固定临时拉线时，不得固定在有可能移动的物体上，或其他不可靠的物体上。15、整体撤杆塔前应进行全面检查，各受力、连接部位全部合格后方可起吊。撤杆塔过程中，吊件垂直下方，受力钢丝绳的内角侧严禁有人。'
