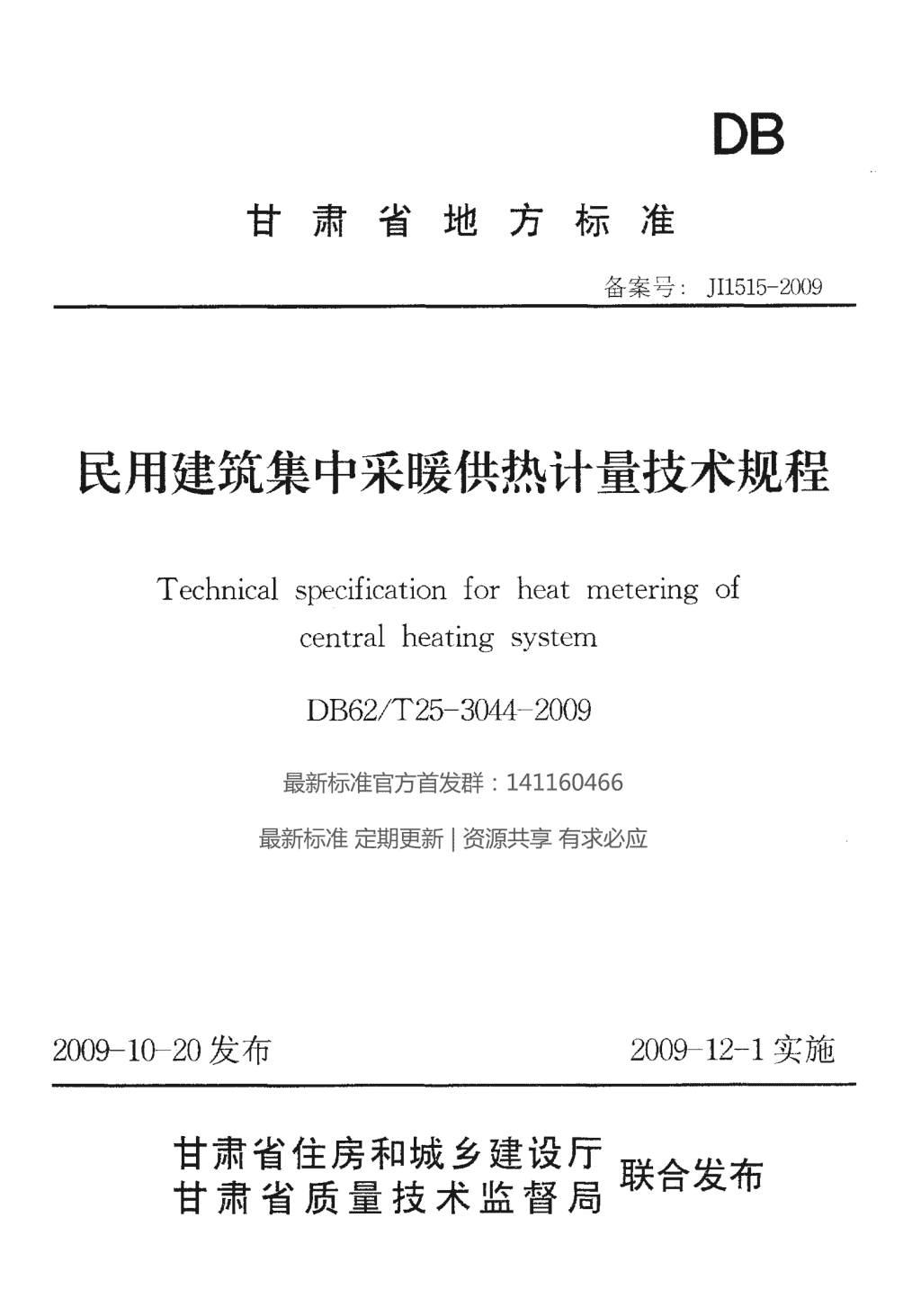

DB62T 25-3044-2009 甘肃省民用建筑集中采暖供热计量技术规程

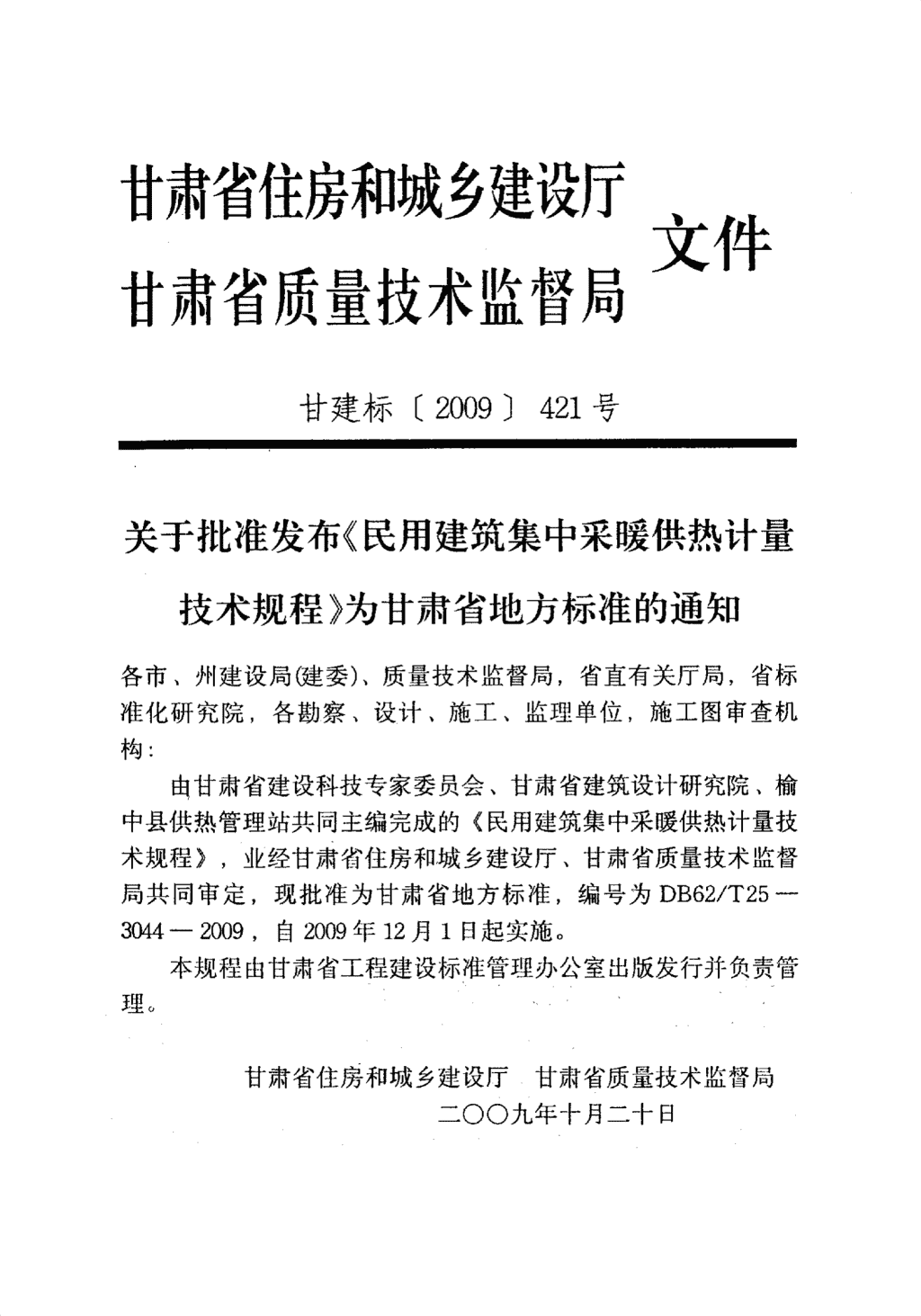

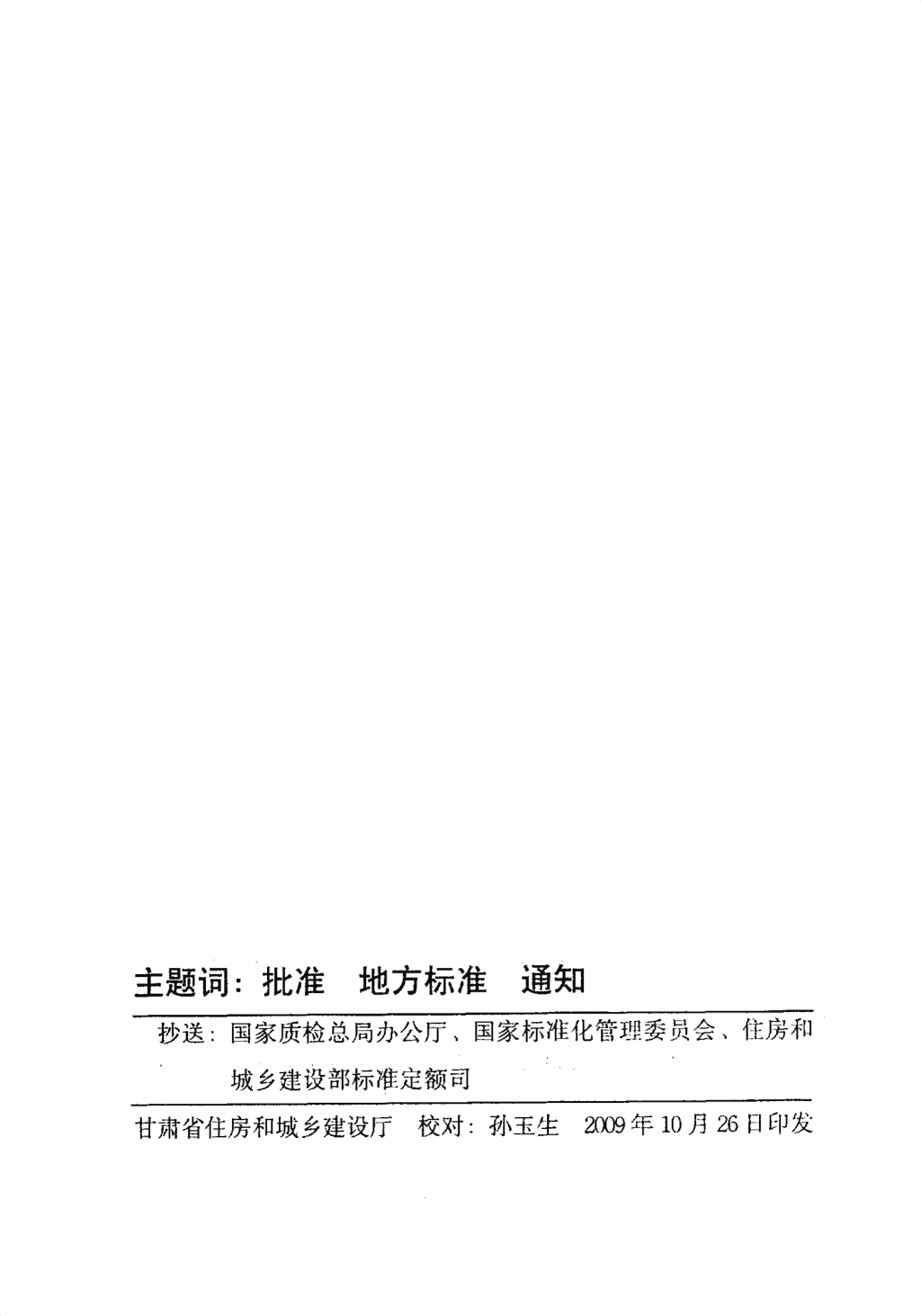

' ：主题词批准地方标准通知——————————————————————————●——-—_--_-●●●_____-__________--●●____●_-—_——-____________-—●-———_—____—●——●_——————-——●__一一●、、抄送：国家质检总局办公厅国家标准化管理委员会住房和城乡建设部标准定额司甘肃省住房和城乡建设厅校对：孙玉生2()D9年1O月26日印 ．．．土_二a为实现国务院和甘肃省关于加强节能工作的目标，落实住房和城乡建设部关于供热计量系列文件精神实行供热计量的要求，甘肃省住房和城乡建设厅组织省内有关专业人员组成课题组，承担了省科技厅科技重大专项项目——《甘肃省建筑节能分户供热计量标准化》专项研究，编制一。甘《规程》是其中主要内容之肃省建设厅科教处负责具体的组织、领导与管理。工作课题组在甘肃省榆中县供热站广泛试点的基础上，经过深入调查与研究，充分征求有关方面的意见，编制了甘肃省地方标准《民用建筑集中采暖供热计量技术规程》(以下简称《规程》)。、、、本《规程》主要内容有：总则术语基本规定分户热计量、采暖系统、楼栋热计量、锅炉房和热力站热计量、供热系统、、调节数据传输与远程监控热计量装置的安装与调试共1O章和3个附录。本《规程》中以黑体字标志的条文3．O．1、3．0．2、5．4．1、8，1．1、8．2．1为强制性条文，必须严格执行。随着建筑节能工作的深入开展和技术进步，本《规程》实施后原地方标准《新建集中采暖住宅分户热计量设计技术规程》(DB62／25—3002—20¨D1)和《住宅建筑分户热计量应用技术导则》c[)B62／T25—3038—2oO7)停止使。用本《规程》不仅概括了该两规程的有关内容，而且在广度与深度方面更有很大的提升。本《规程》由甘肃省住房和城乡建设厅负责管理和对强制性条文的解释，甘肃省工程建设标准管理办公室出版并负责日常管、理；甘肃省建设科技专家委员会甘肃省建筑设计研究院负责具体技术内容的解释一，；甘肃省建筑标准图发行站统发行其地 ，：为兰州市静宁路3O5号建设大厦l0楼联系电话O93卜48O6953。本《规程》主编单位、参编单位和主要起草人、主要审查人：主编单位：甘肃省建设科技专家委员会甘肃省建筑设计研究院榆中县供热管理站参编：单位中国市政工程西北设计研究院有限公司兰州理工大学兰州大学甘肃杰创机电技术有限公司’北京众力德邦智能机电科技有限公司北京华仪乐业节能服务有限公舌j天津万华股份有限公司青岛绅田能源管理有限公司主要起草人(按起草章节顺序)：徐同英罗志荣王克勤毛明强陈旯黎海南萧懿群魏胜利王国斌王晓兰田亚菲李怡肖彦军祁跃利王晓明陲万甬陈光雄周尚英岳效卫戴辉杨晓鹏吴九牛主要审查人：梁文钊张晓亚吕兴寿宋紫林杜翔吴国文张太勤徐树声避李海陆玉霞於时才 目次1总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1)2术语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2)3基本规定一⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一⋯⋯一⋯⋯(5)4分户热计量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯’(6)4．．一般规定⋯⋯⋯⋯一⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一(6)4．2户用热量表法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(6)4．3散热器热分配表法⋯⋯⋯⋯⋯⋯⋯⋯⋯一⋯⋯‘(9)4．4流量温度法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一，⋯⋯‘(10)5采暖系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一⋯⋯⋯⋯’(13)5．1新建住宅采暖系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯-(13)5．2既有住宅采暖系统改造⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(14)5．3公共建筑采暖系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(15)5_4⋯⋯⋯⋯⋯⋯·⋯⋯⋯⋯一(室内温度调节与控制15)5．5散热器及管材选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(17)6楼栋热计量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(18)6．1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一⋯⋯‘(楼栋热计量方法18)6．2楼栋热力入⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18)口调节装置(7锅炉房和热力站热计量⋯⋯⋯⋯⋯⋯⋯一⋯⋯⋯一：⋯‘(20)8⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(供热系统调节21)8．1锅炉房和热力站调节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(21)8．2热力管网调节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(22)9数据传输与远程监控⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(23)9．1⋯⋯⋯⋯⋯⋯(数据传输与远程监控的基本要求23 ．⋯一⋯⋯⋯⋯···⋯⋯⋯·⋯⋯⋯⋯‘⋯92通讯。‘(24)接口9．3系统结构⋯⋯⋯⋯⋯⋯一⋯⋯⋯⋯一⋯⋯⋯·⋯-(24)9．4数据传输的可靠性要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(26)9．5数据传输与远程监控系统电气设备的安全性要求⋯⋯·⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯__⋯⋯⋯⋯(26)1O热计量装置的安装与调试⋯⋯⋯⋯⋯⋯。⋯⋯⋯⋯⋯(27)10．1热量表的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(27)．⋯⋯⋯⋯⋯1O-．．．(29)2分户热计量装置的安装与调试附录A水质要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(33)A．O．1与热源间接连接的二级管网供热系统的水质要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(33)A．0．2与锅炉房直接连接的供热系统既压热水锅炉除外)的水质要求⋯⋯⋯⋯⋯⋯(34)附录B采暖系统示意图·⋯⋯一⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(35)附录C既有住宅建筑采暖系统改造图式⋯。⋯⋯⋯一(38)本规程用词说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(48)引用标准名录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(49 2：术语．．2O1atmetering热计量he对集中供热系统的热源(锅炉房、热力站)供热量、热用户的用热量进行的计量。2．0．2集中供热计量系统heatmeteringandc。ntrOmngsystemf0rcentralheatingsystem集中供热系统的热量计量仪表及其相应的调节控制系统。2．0．3热量计量装置heatmeteringdevice热量表以及对热量表的计量值进行分摊的、用以计量用户消费热量的仪表。．．204heatteStingde、，．ce：i热量测量装置一般由流量传感器、计算器和配对温度传感器等部件组成，用于计量热源、热力站以及建筑物的供热量或用热量的仪表。2．．eatmete05楼栋热计量hringforbuilding以楼栋为单位设置热量表做为结算点，所用热量表称为楼栋表。2．0．6热量结算点heatsettiementsite供热方和用热方之间通过热量表计量的热量值直接进行贸易结算的位置。2．O．7分户热计量eatmeteringinconsumersh以住宅的户(套)为单位，以热量直接计量或热量分摊计量方式计量每户的供热量。2．0．8用户热量分摊heatallOcationincust0mers将热量结算点(或楼栋热量表)测量的总热量(包括楼内公共空间耗热量)，通过楼内独立用户的热计量装镫测量的热最 计算其占总热量的比例得每个用户分摊的热量。2．0_‘9室温调控ind0ortemf)eraturecontr0lling通过设在采暖系统末端的调节装置，实现对室内温度的调节控制。．．2010indortemperaturecontollingontiIne室温分时调控分时段室温调控是指热用户使用性质不同，可以分时段供暖，维持不同的室温。如办公楼、教学楼等昼问正常温度供暖，夜间或寒假中断使用期间设定室温低于正常温度的值班采暖。．．2011thermostaticradiatorvalve散热器恒温控制阀(恒温阀)与采暖散热器配合使用的一种专用阀门，可人为设定室内温度，，通过温包感应环境温度产生自力式动作勿需外界动力即可调节流经散热器的热水流量，从而实现室温恒定的阀门。．．2012比例带prOpOrti0nalband对于室温控制系统比例带表示相应一种室温变化的幅度，调节阀比例作用的强弱和存在的范围，若超出这个比例带以外，调节阀处。于全开或全关状态2．0．13散热器进流系数radiatorflow—incoefficient单管系统加装散热器恒温阀和跨越管后，流经散热器的水量和立管水量的比值。2．O．14热量分配器heatcost，lll0catorS1)ase(1分配器的功能是接收显示器(或单元控制器)、楼栋热量表送来的信号后，按照规定的程序将热量进行分摊，分摊后的热量送至显示器(单元控制器)。2．0．15静态水力平衡阀statkhydrauhcbalancingvalve具有良好流量调节特性、开度显示和开度限定功能、可以在现场通过和阀体连接的专用仪表测量流经阀门流量的手动调节阀门，简称水力平衡阀或平衡阀。2．0．16self—Dperate(I“erentialressur自力式压差控制阀p contr0lvalve通过自力式动作、无需外界动力驱动，在某个压差范围内自动控制压差保持恒定的调节阀。2．．se—oerate。wmt017自力式流量控制阀【fpflliier通过自、，力式动作无需外界动力驱动在某个压差范围内自动控制流量保持恒定的调节阀。，2．0．18阀权度PVvalveaut11ority调节阀全升时，阀门的压力损失占该调节支路(包括阀门本身)总压力损失的百分率。2．0．19供热量自动控制装置aLltomaticcontrOldeviceofheatinglOad安装在热源或热力站，能够根据室外气候的变化，结合供热参数的反馈，通过相关设备的执行动作，自动调节供水温度和流量实现供热量自动调节的装置。2．0．20气候补偿器weathercompensator安装在系统的热源或热力站，能够根据室外气温的变化，通过结合相关执行设备实现供热量自动调节的仪表。2．0．21自动抄表系统automaticmeterrefLdingsystem通过传输媒体将多个用户仪表的数据自动抄读的系统，简称。八MRS2．0．22接interface口两个不同部件的交接部分，用于实现两个部件的交互规范。2．0．23总线BLIs主站与从站的通讯系统的物理连接。。．2024acquisit0r采集器连接到热计量装置和设备上的数据采集装置。2．0．25集中器c。ncentrat0r、用于连接采集器和本地管理中心的转换器。 ，3：基本规定3．O．1集中采暖的民用建筑必须安装热量计量装置。3．0．2集中采暖供热系统的热量结算点必须安装热量表。3．0．3新建、改建及扩建住宅建筑采暖系统应安装户用热量计量装置，进行分户热计量。：3．0．4既有住宅建筑采暖系统改造时应利用原有系统进行适度改造，f菏足水力平衡、分室控温、满足热计量和较好的节能效果的基本要求。采暖系统的改造应随建筑节能改造同步进行。3．0．5热费结算用热量表应符合国家行业标准《热量表》cJ128的要求，应按照国家计量法和热能表检定规程的规定进行检，定具有计量器具制造许可证；进口热量表应具有中华人民共和国计量器具型式批准证书。3．0．6分户热计量方法应、，一经过省部级鉴定或评估并有定的工程示范应用经验总结；其所用的配套仪表√没备应符合相关的产品标准并通过具有资质的单位检验，具备合格证书。3．0．7热力管网应有调节装置，管网补水和循环水水质应符合《城市热力网设计规范》CJJ，34和本《规程》的规定系统补给水应经炉外化学水处理，在非采暖期间，系统应实行满水保养。3．0．8供热系统中采用的数据传输和远程监控系统应技术成熟、运行可靠、经济合理、易于施，工和维护并尽量借助现有通讯网络实现。3．O．9集中供热采暖热计量系统的安装、调试应严格执行国家现行标准《建筑节能工程施工质量验收规范》GB5O411的规定。 4．分户热计量4．1一般规定4．1．1在楼栋、热力站或其它适中位置安装热量表做为热量结算点时，楼内用户应安装分户热计量装置，对结算点的总热量进行分摊。当以户用热量表做为热量结算点时，应明确公共空间耗热量的分摊或计费方法。4．1．2分户热量计量的主要方法有：1户用热量表法：2散热器热分配表法；3流量温度法。4．1．3分户热计量方法的选择，应从计量可靠，技术可行、经济合理、施工维护简便和利于用户主动节能等方而综合考虑确定。4．1．4以同一块热量总表进行热费结算的建筑物应采用相同的分户热计量方法，采用的热量分摊仪表的种类和型号应一致。4．1．5不适合节能改造条件的既有住宅建筑平lf节能改造不具备室温调控的住宅建筑，可采用面积分摊的过渡方式。面积分摊法也需要有热量结算点计量热量。4．1．6对用户分摊的总热量应进行位置修正，利于公平缴费。4．2户用热量表法4．2．1户用热量表法是通过户用热量表测量，出每户用热最并按一定的方法对热量结算点计量的热量进行片J户间的热量分摊 4．2．2户用热量表计量系统是由户用热量表、单元控制器、热量分配器和楼栋热量总表组成，其4．2．2。原理见图l剽。J22J、川热量÷t莨法系统原理图4t2一户用热量表的选用‘：1户用热量表宜选用超声波表或内置电池的整体式机械表。，，超声波表准确度为二级电池使用寿命lO年以上机械式热量表应采用无磁流量传感器，准确度应，三级及三级以上电池使用寿命应大于5+1年。．i．21户用热量表应有，至少储存最近18远传接口个月的数据 ，3热量表的规格应按流量和相应的压力降选用以系统设计流量的8洲，。做为选用热量表的额定流量4．2．4热量表所适用的水质除应符合《城市热力网设计规范》CJJ，，、34的规定外还应该控制氯离子等的含量减缓对铜不锈钢和钢制配件的腐蚀，。详见附录人．．4：25单元控制器和单元控制器／热量分配器应具有的功能1单元控制器的主要功能是接收户用热量表传输的数据、接收单元控制器、／热量分配器分配给热用户的热量显示有关数据、、。IC卡识别录入和查询2，单元控制器／热量分配器具有单元控制器的功能同时还具有以下功能：接收单元控制器及楼栋热量总表传输的数据信号，按一，并将分摊后的热量发送至单定的程序计算分摊热量元控制器、传输给管理中心计算机管理平台。4．2．6户用热量表法适用于共用立管分户独立系统和低温热水地板辐射采暖系统。4．2．7户用热量表法的户内系统入户装置应由供水管调节阀、过滤器(置于户用、户用热量表及热表前)回水截止阀(或球阀)组成。户用热量表宜安装在供水管上，入，l装进安装在广l外管井里。．．428：户用热量表法用于垂直单管跨越式系统1立管式户用热量表安装在立管的上段，或流温采控器安装在立管底层散热器回水汇流支管上，每层散热器供水支管上安装温度传感器，在立管各散热器上应配组安装，其原理见图4．2．8。2散热器供水支管上应安装自动温度控制阀。3单元控制器和单元控制器／热量分配器功能同4．2．5。4立管热量表安装、温度传输线安装应注意室内观感与防止户间传声 l温度测控三通阀6单元控制／热量分配器2立管热量表7本地管理中心3流温采控器8远传模块4楼栋热量表9区域管理中心5单元控制器1O温度传感器图4．2．8热量表用于垂直单管系统原理图4．3散热器热分配表法4．3．1散热器热分配表法是在每组散热器上安装电子式热分配表，利用热分配表所测量每组散热器的散热量比例关系，对楼栋热量表计量的建筑物总供热量进行户间热量分摊，从而得出每个住户的供热量。‘4．3．2散热器热分配表法适用于散热器采暖系统。4．3．3散热器热分配表的质量和使用方法应符合行业标准《电子式热分配表》CJ／T26O的要求。4．3．4采用散热器热分配表法时，所选用的热分配表应与用户的散热器相匹配，其修。散热器宜明装，正系数应经实验得出 分配表不应被遮挡。4．3．5散热器热分配表法宜选用双传感器电子式散热器热分配表。安装集中抄表器接收和保存散热器热分配表传送的计量数据，用手持抄表器抄收上传。14．3．6．散热器热分配表法的操作应由专业公司统一管理和服务，用户热量计算相关参数应有据可查，计算方法应清楚明了。、4．4流量温度法4．4．1流量温度法是在室内垂直供暖系统或共用立管分户独立，系统的每组散热器供水支管上安装跨越管和三通或二通温控阀组成的三通系统；利用超声波流量计现场测算_{每个立管或支路的流量比例关系，测出各分支三通前后温差，计算出每组散热器的散热量或支路的供热量，对热量结算点的计量热量进行户问热量分摊的分户热计量方法。4．4．2流量温度法计量系统由温度采集处理器泊‘线／无线)、无线接收器、楼栋热量表、单元仪表(用户查询器)、热能分配器、电源盒、恒温阀或自动温度控制阀等组成。、其原理4-4．‘2-l～r{：，见斟图L1．4．2一l流温法川J=分户独立糸 1I供回水温度采集器3j楼栋热量表4单元仪表5流量热能分配器6电源盒7温控阀’图4．4．2一l配件表1无线温度采集器2无线数据接收器3楼栋热量表4单元仪表5流量热能分配器6电源盒7温控阀图4．4．2—2流温法用于垂直单管跨越式系 ③①⑦⑦①⑦l无线温度采集器2无线数据接收器3楼栋热量表4单元仪表5流量热能分配器6电源盒7温控阀．图4-4=2_3流温法用F垂直双管系统4．4．3流量温度法的单管跨越式系统每层的供、回水温差不应小于3℃。每支立管温度传感器应配组安装。当采用恒温阀时垂直层数不宜超过6层。4．4．4流量温度法适用于共用立管分户独立采暖系统、低温热水地板辐射采暖系统、垂直单管跨越式采暖系统及垂直双管采暖系统 5采暖系统5．1新建住宅采暖系统5．1．1新建住宅宜采用共用立管的分户独立系统、垂直双管系统和垂直单管跨越式系统。采暖系统必须满足分户热计量和室温自动调控要求。5．1。2共用立管分户独立采暖系统宜选用水平单管跨越式、下供下回双管式、上供上回双管式和低温热水地板辐射采暖系统(附录B图5．1．2)。分户独立采暖系统的热计量和室温调控设施的设置原则为：1共用立管应采用下供下，，回式并应安装在户外管井里，其顶端应设自动排气装置下端应有泄水设施；管井平面尺寸应、、便于管道和分户热计量装置的安装抄表维护；2入户供水支管上宜安装静态类平衡阀(如数字锁定平衡，阀)调节阀宜带锁定装置；3，入户装置应包括户用热量表或其它分户热计量装置并安装在管井里；4散热器采暖系统应在每组散热器供水支管上安装自动温度控制阀：5低温热水地板辐射采暖系统室温调控装5．4．2。置见5．1．3垂直双管式采暖系统(附B图5．1．3)录1垂直双管系统宜采用下供下回式，回水立管上宜安装静态水力平衡阀 2每组散热器的供水支管上应安装恒温阀或其它自动温度控制阀：3立管顶端应设自动排气阀或专用排气管。5．1．4垂直单管跨越式采暖系统(附录B图5．1-4)1，散热器供水支管上应安装三通恒温阀或二通恒温阀也可安装其它自动温度控制阀；2跨越管管径应经计算确定；．3，垂直单管跨越式系统安装恒温阀时层数不宜超过6层每层温降不应小于3℃。5．1．5新建住宅散热器计算时，应考虑户间传热对热负荷的影，响计算热负荷的附加系数由具体工程设计确定；在中断使用的时间内，。室内温度不应低于8℃5．2既有住宅采暖系统改造5．2．1既有住宅采暖系统的改造宜选择以下形式：1原垂直或水平单管系统，宜改造为单管跨越式系统，跨越管管径应经计算确定，‘。散热器的进流系数不应小于3O％散热器供水支管应安装恒温阀或其它自动温度控制阀；2，原垂直双管系统宜维持原系统或增设旁通管并应在每组散热器的供水支管上安装恒温阀或其它自动温度控制阀；3原垂直单双管系统宜改造为垂直双管系统或增设旁通管，并应在每组散热器的供水支管上安装恒温控制阀或其它自动温度控制阀：4既有住宅采暖系统不应改造为共用立管的分户独立系统；5各种系统改造可参考附录c既有住宅建筑采暖系统改造图式 ．，，：522采暖系统改造采用分户热计量方法可参考附录C根，，据工程具体情况选用：改造后的采暖系统应根据系统的特点设置静态平衡阀或自力式调节阀等水力平衡装置。5．2．3采暖系统改造设计时应进行必要的复核计算，如散热器散热量、跨越管管径、水力平衡及系统总阻力。。5．3公共建筑采暖系统5．3．1新建公共建筑的散热器采暖系统，可采用垂直双管式或单管跨越式系统，并应在每组散热器的供水支管上安装恒温阀或其它自动温度控制阀。5．3．2既有公共建筑的垂直单管顺序式采暖系统，应改造为垂直单管跨越式系统，并应在每组散热器的供水支管上安装恒温阀或其它自动温度控制阀。5．3．3既有公共建筑的垂直双管式采暖系统，改造时应在每组散热器的供水支管上安装恒温阀或其它自动温度控制阀。5．3。4垂直单管跨越式系统，当室温调控采用散热器恒温阀控制时，。垂直层数不宜超过6层5．3．5公共建筑的热力入口处应安装智能型室温分时段调控装置。5．4室内温度调节与控制5．4。1新建和改扩建的居住建筑或以散热器为主的公共建筑的采暖系统应安装自动温度控制阀进行室温调控。5．4_2。低温热水地，应在分水器的进水总管面辐射供暖系统中上安装自动温度控制阀，可采用远程调控式恒温控制阀(其导压毛细管长度不超过8米)：或采用具有远程电子温控器的热电 制闽或电动调节阀等，实现分户集中温控，分集水器的每支环路上应安装手动流量调节阀。．．，54：3散热器恒温控制阀的选用应符合以下规定1垂直，当常双管系统宜采用恒温阀以消除垂直水力失调规恒温阀无法实现分层并联环路水力平衡时，可采用有预设阻力功能的恒温阀。2垂直或水平单管跨越式系统应采用低阻力两通型恒温阀，或三通型恒温阀。3散热器恒温控制阀应按流量和压差计算确定其规格。设汁选型时应根据流量和恒温阀前后的压差，按式5．4．3计算流量系数，并据此从生产厂家提供的参数表或容量图选用恒温阀规。格：其计算式为。。腼=(543)j若每‘’△P式中：Kv——阀门流量系数，是衡量阀门流通能力的指标，其，含义为阀门前后压差△P为1barH阀门全开寸流。。。经阀门的水流量(m／h)Kv值由生产厂家提供G——通过流量m。／h；△P——阀门前后压差bar。4恒温控制阀应符合现行行业标准《散热器恒温控制阀》JG／T195的要求，具备产品合格证、使用说明书和法定质量检测部门出具的性能检测报告。5恒温控制阀应具有带水带压清堵或更换阀芯的功能。6恒温控制阀的阀头和温包不得被破坏或遮挡，应能够正常感应室温并便于调节，温包内置式恒温控制阀应水平安装，暗装散热器应匹配温包外置式恒温控制阀。7系统处于设计，工况下的正常流量时恒温阀不应产生 。，音8工程竣工之前恒温控制阀应完成阻力预设定和温度设8，工程竣工之前恒温控制阀应完成阻力预设定和温度设定工作。5．5散热器及管材选用5．5．1散热器宜明装，散热器外表面应刷非金属性涂料。当选用铸铁散热器时应选用内腔无粘砂型。豇5．21新建建筑所选用散热器的材质应一致。氧5．3采暖系统明装管道宜采用内外热镀锌钢管；埋地敷设的j管道材质和壁厚应满足现行行业标准《地面辐射供暖技术规程》JGJ142的要求。5．5．4埋地敷设的管道，可无坡敷设，但管中的水流速不得小：于0．25m／s，且管道不应有接头。 6楼栋热计量6。1楼栋热计量方法6．1．1集中采暖供热的建筑应设热量结算点并安装热量表，其计量热量作为供热企业和终端用户之间的热费结算依据，热量表安装处即为热量结算点。结算热量表可以每栋建筑设置一块，也可以对建筑功能相同、、围护结构热、建设年代相近工性能相同分户热计量方法一致的若干栋建筑，统一设置一块结算热量表。6．1．2公共建筑应在热力入、一口处或热力站或某共用位置安装热量表，作为热量结算点。6．1．3贸易结算用热量表应选用超声波热量表，准确度为二级。6．1．4楼栋热量表应具有数据储存、数据传输、抗电磁干扰功，。。能电池使用寿命10年以上热量表应进行周期检定6．1．5建筑物的热力入，口装置应设在专用计量小室内并应便于安装、检视操作。有地下室的建筑，必须将热力入口装置安装，在地下室的专用空间内；无地下室的建筑宜在室外地沟入口或楼梯平台下部设置专用计量小室；设置在室外的专用汁量小室应有防水、防潮措施。6．2楼栋热力入口调节装置6．2．1，热力入楼内为单管跨越式采暖系统时口调节装置应 用静态类调节阀或自力式流量控制阀。6．2．2楼内为双管采暖系统或低温热水地板辐射采暖系统时，无论是否与其它采暖系统组合，i热力入口调节装置应采用静态类调节阀或自力式压差控制阀，自力式压差控制阀应与系统串联连接。6．2。3调节阀的规格应根据调节阀的最小工作压差和流通能力确定。6：2．4楼栋热力入口的静态类调节阀采用电动调节阀时，电动调节阀驱动器的驱动电压宜采用24V的电压，且电动调节阀驱动器的防护等级根据其操作环境确定。6．2．5手动、电动类调节阀宜选用等百分比型调节阀，且阀权度PV宜在O．25～0．5之间。6．2．6最不利环路末端楼栋热力入口不宜安装自力式流量控制阀或自力式压差控制阀 7锅炉房和热力站热计量7．O．1锅炉房和热力站的供热量应采用热量测量装置加以计量监测。7．0．2锅炉房的热计量装置宜安装在总供水管上，热力站的热计量装置宜安装在一级管网的回水管上。7．O．3锅炉房、热力站的热计量装置应采用、以超声波流量计电磁流量计为基表的热量表。7．O．4应根据锅炉房或热力站介质的流量、压力等级及设计温度进行热量表的选型。热量表的公称流量可按锅炉房或热力站设计流量的80％来确定。热量表的耐压等级不应低于系统的设计工作压力等级。热量表的耐温性能不应低于介质的设计温度。热量表在额定流量下的阻力不应大于25KPa。7．O．5锅炉房或热力站的燃料消耗量、补水量、动力用电量应进行计量。当计量供热量输送能耗时，循环水泵耗电量宜单独汁量 8供热系统调节8．1锅炉房和热力站调节8．1．1集中供热锅炉房或热力站必须安装供热量自动控制装置。8．1．2锅炉房应安装齐全热，风机、、工监测仪表水泵炉排电机等宜采用调速设备，根据供热负荷变化调整锅炉运行台数或调节锅炉供热量。8．1．3热力站应设置气候补偿器，根据室外气温的变化，按热力站的调节方式，自动调节供水温度及流量。8．1．4锅炉房或热力站的调节宜采用集中质一量调节，循环泵应采用变速泵，‘，变速泵的流量调节范围不宜大于40％且循环泵应有备用泵。8．1．5当多台循环泵并联运行时，循环泵均宜采用变流量控制。8．1．6锅炉房总供、回水管(或分、集水器)之间应安装旁通管，，其管径比总管管径小两号且旁通管上应安装手动或电动调节阀。8．1．7当锅炉房或热力站有多个分支环路时，最不利环路上不应设置调节阀，其余分支环路总管上应根据水力平衡计算设置静态水力平衡阀。8．1．8燃气、燃油锅炉的燃烧器宜采用。比例式燃烧器8．1．9新建或既有锅炉房改造时，应选用高效率节能锅炉， 应按系统最大负荷和负荷变化规律，合理配备单台锅炉容量和数量。。单台锅炉的运行负荷不宜低于其额定容量的6O％8．2热力管网调节8．2．1工程设计必须进行水力平衡计算，工程竣集中供热工验收必须进行水力平衡检测。，．．，8c22热力管网水力平衡计算环路间压力损失的差值超过15溺时，热力管网分支处应设置静态类调节阀。8．2．3对于多级循环泵供热系统，应根据水压图设置管网分支加压循环泵或楼栋加压循环泵，加压循环泵宜采用变频控制。加压循环泵处不应再设调节阀。8．2．4热力管网分支处应安装温度计及。压力表8．2．5管网扩容后，应调节管网分支处的调节阀，使热力管网达到水力平衡 9数据传输与远程监控9．1数据传输与远程监控的基本要求9．1．1数据传输与远程监控系统中的热计量装置和其他设备应具备相互匹配的通讯接口，并具有双向通讯能力。9．1．2应能按设定的时间自动交换各所属站点的数据，并具有实时交换数据及按地址选择交换数据的功能。9．1．3数据传输系统的传输参数应满足计量、收费和管理的需要，并可根据具体要求增减参数。9．1．4远程监控部分应能及时监测有关设备的，运行状态并根据要求对设备实施远程控制。9．1．5数据传输与远程监控系统应包括与硬件配套的应用软件，软件应界面友好，操作方便，安全可靠。’9．1．6应用软件应能设置初始参数，如时间，密钥等，应能方’便实现系统校时，并具有防止非授权人操作的安全保护措施。9．1．7数据传输与远程监控系统在掉电时对记录数据有保护措施，恢复供电后数据不得丢失。9．1．8数据传输与远程监控系统的数据传输应满足一定的实时性要求。9．1．9对新建建筑，应根据所选用的系统做好综合布线设计。既有建筑的布线应安全、可靠，并尽量减少对原有建筑的影响。． 9．2通讯接口9．2．1热计量装置的通讯接口1对电池供电的热计量装置，应具有M—BUS接，口并符合M—BUS接口相关标准要求；或具有光电隔离的集电极(漏极)开路脉冲输出接口，输4—20mA的电流要求。出级三极管应满足2对非电池供电的热计量装置，除可提供上述两种接口外，也可提供Rs一4{j5接，。口或无线通讯接口并符合相关标准规定9．2．2采集器和集中器的通讯接口l采集器连接热计量装置和集中器，采集器应具有和热计，量装置匹配的接口能够和热计量装置正常连接并通讯；采集器同时应具有和集中器匹配的接口，一般为RS一485接，以便和口集中器正常连接并通讯。2集中器连接采集器和本地管理中心，集中器应具有和采集器匹配的接口，一般为RS一485。集中器同时应具备和本地管理中心计算机匹配的接口，一般为RS_485接，以便和本地管口理中心正常连接并通讯。9．2．3远程传输的通讯接口本地管理中心和远程管理中心的通讯通过已有的公共网完。、、成Internet公共网的形式可以是公用电话网宽带网GPRS或现场总线。也可根据当地情况，选择适用的通讯媒体。9．2．4当热计量装置、采集器、集中器和本地终端采用其他接口形式时，应符合相关标准的规定，并相。互匹配9．3系统结构9．3．1热计量系统数据传输与远程监控系统宜采用分布式结构。系统结构如图9．3．1所示 图9．3一数据传输与远程监控系统结构9．3．2数据传输与，系统应远程监控系统采用其他结构形式时满足本《规程》规定的基本要求和可靠性要求。9．3．3不同分户热计量方法的数据传输与远程监控系统结构1：户用热量表法在户用热量表基础上的住宅用户热分摊系统中，户用热量表应具有9．2所述的任何一种或几种通讯接口，并按图9．3．1所示结构建立数据传输与远程监控系统。，2：流量温度法流量温度法热分配系统中每栋楼(或多 ，并具有通讯接，具备上述集中器楼)前安装流量热能分配器口的功能，可通过流量热能分配器和本地管理中心连接并交换数据。3：电子式热分配表法电子式热分配表法热分配系统配备集中抄表器，该抄表器具有多种通讯接，可和本地管理中心连口接并交换数据。9。4数据传输的可靠性要求9．4．1一次抄读成功率应满足《户用计量仪表数据传输条件》c。J／T1{；8的要求9．4．2数据交换应准确无误。9。5数据传输与远程监控系统电气设备的安全性要求9．5．1电气安全要求应符合《家用或类似用途电器的安全要求>GB4706．1的规定。9．5．2通讯4O00V，进行端口的抗雷击性能应在浪涌冲击下正反5次试验不得损坏。9．5．3射频电磁场辐射抗扰度应符合《电磁兼容试验和1i贝4量技术一射频电GB厂rl7626．3的规定。磁场辐射抗扰度试验》9．5．4静电放电抗扰度应符合一《电磁兼容试验和测量技术静电放电抗扰度试验》GB／T17626．2的规定。9．5．5电快速瞬变脉冲群抗扰度应符合《电磁兼容试验和测量技术一电快速瞬变脉冲群抗扰度试验》GB／T17626．4的规定 热计量装置的安装与调式进场热计量装置的表具、设备、材料、技术文件安装前，应核对品种、型号、规格、外观，并记录存档。10．1热量表的安装10．1．1热量表的安装1热量表进场安装前，应检查确认热量表的型式、规格应符合设计要求。检查外观，首检标记及记录、随机技术文件应完整。2热量表的安装位置应符合设计要求，应安装在无腐蚀、、、、、无振动不易被损坏的位置：应便于观察维护调试记录显示屏信息，安装环境应符合产品安装技术说明要求。：3热量表流量传感器的水流方向标志应与系统内水流方向一。，致水平安装时表头应朝上；应防止传感器中有杂质沉积或积存气泡。应满足设计图纸的规定及产品安装技术说明书的规定。：--4热量表安装位置前后的直管段应符合生产厂家安装要求。，当生产厂家没有特别说明时进口直管段长度不应小于8倍，。管径出口直管段长度不应小于5倍管径在直管段范围内不得设置阀门、过滤器等管件。。5热量表的温度传感器连线出厂后不得修剪。传感器连线和接头的位置应避免被碰撞，不得颠倒，以保证计量准确度。6公称直径等于或大于DN70的热量表安装应设支架 ，7热量表安装前必须进行系统冲洗冲洗完毕并达到要求后，方可安装热量表。8楼栋热量表应安装在计量小：室内，设置在室外的小室应有防水、防潮措施。9楼栋热量表宜设置两级，顺水流方向第一过滤器级为粗过滤，滤网孔径不宜大于中3．0mm，第二级为精，滤网为过滤6O目。1O热量表的安装还应参照国家标准图《热水集中采暖分户热计量系统施工安装》04K502。11，户用热量表若用220V电源供电当停电时蓄电池供电应保证12小时以上。10．1．2热量表的调试1各种热计量装置安装完毕后，建设单位必须组织进行系统调试，调试结束后，应提出完整的调试资料和报告，并对有关部位进行封印。2，应对。热量表安装完毕工作参数进行没定和存储包括以下工作：检查接口是否紧固，、、对存储参数日期内部时钟进行设置和校准，以保证供热计量装置的准确性和时效性。3使用远传功能的热量表在安装完毕后，应按系统设计要求和产品厂家技术规程进行在线通信调测，保。证通信正常10一．3锅炉房、热力站计量装置的安装除应符合1O．1．1条的规，定外还应符合下列要求：1锅炉房、热力站热计量装置的位置应符合7．0．1的规定，按设计图纸实施。2锅炉房、热力站的热量表的安装位置应避免受电磁干扰的影响。3，当超声波流量传感器上游有水泵时距水泵的直管段 。度应大于流量传感器直径的50倍4流量传感器安装在，回水管上时应在其上游设自动排气装置和过滤器。j：i、、5锅炉房热力站的测量计量装置在掉电后应有数据保存功能。lo．1．4锅炉房、热力站计量装置的调试j1锅炉房、热力站热计量装置的调试应符合10．1．2条的规定。2检查电池电压、交流供电电源电压是否在规定范围之_内。’3计量装置安装完毕应按厂家安装、调试说明仔细检查，确认无误后进行加电调试。4进行必要的参数设置、校准、保存。5进行在线通信测试。10．2分户热计量装置的安装与调试1O．2．1户用热量表法系统的安装1户用热量表的安装应符合1O．1．1条的规定。2、单元控制器单元控制器／热量分配器的安装1)单元控制器／热量分配器应安装在避免阳光直射和雨淋的位置，与配电箱就近安装，显示窗口距地面高度1．65m左右。2)新建建筑单元控制器／热量分配器箱体应嵌入墙槽。突出墙面约6Omm3)单元控制器／热量分配器需设有保护接地端且保证等电位接地。4)单元控制器／热量分配器的安装还应符合产品安 说明要求。10．2．2单元控制器、单元控制器／热量分配器的调试1。检查单元控制器／热量分配器供电电源是否正常2、、检查单元控制器／热量分配器热量表楼栋热能总表与微机(管理中心计算机，下同)之间通信线路是否正常。3、检查热量表(带远传功能)单元控制器／热量分配器的通信地址、实时日历时钟设定是否正确、有效。4根据产品安装说明书要求进行各项参数设定，进行在线数据通信测试，观察微机接收的数据是否正常、合理。5比对各用户、各数据采集点的数据(瞬时流量、进水温度、出水温度、累计热量)是否基本合理。6对调试过程中出现的各类异常情况进行记录并及时处理。7系统调试和试运行具体做法应严格按产品使用说明实施。10．2．3流量温度法系统安装1三通阀(或三通管加二通温控阀)旁通管管径应按设计图纸要求安装。2温度采集处理器尽量远离散热器或热源，防潮防湿。3温度传感器的安装应牢固可靠，温度采集处理器的固定位置应高于测温探头的位置。4无线温度采集处理器和无线接收器的安装应避免无线信号被屏蔽。5无线温度接收器应安装在每层公共走道里，距顶端楼板3O0～。。4Oornm处尽量与各无线温度采集处理器等距离6热量分配器宜安装在楼栋弱电间、监控室或楼栋其他公共地方。7单元仪表(信息查询器]应安装在避免阳光直射和雨 的位置，与配电箱就，显示窗口距地面高度1．65m左右。近安装8新建建筑的单，元仪表[信息查询器]热量分配器箱体，。应嵌入墙槽突出墙面约6Omm9单元仪表(信息查询器]、热量分配器需有保护接地端且保证等电位接地。10流量温度法系统的安装应按产品生产厂家安装说明进F亍。n2．4流量温度法系统调试1检查信息查询器、热能分配器、无线接收器、有线温度采集处理器供电电源是否正常。2检查信息查询器、热能分配器、无线接收器、有线温度采、楼字热能总表与上位微机之间通信线路是否。集处理器正常3根据产品说明书要求进行各项参数设定，进行在线数据通信测试，观察微机接收的数据是否正常、合理。4进行数据通信的在线测试，观察微机接收的数据是否正常、合理。5在供暖开始后，对各管路流量进行在线标定。6比对各户、各点的数据(瞬时流量、进水温度、出水温度、累计热量)是否基本合理。7对调试过程中出现的各类异常情况进行记录并及时处理。8系统调试和试。运行具体做法还应按产品使用说明实施10．2．5散热器热分配表法系统安装1电子式热分配表的安装应可靠、封印完好，并应能防止攻击。2电子式热分配表的安装位置应符合行业标准《电子式热分配表》CJ／T260的规定：1)热分配表应安装在散热器水平方向的中心或接近水 方向中一侧的位置。心且偏向于进水口2)对于热媒垂直流动的柱型、管型、板型散热器，热分配表安装的中心位置应选在距散热器由底端至顶端总高度65％～80％的位置。当散热器装有温控阀时，易安装在75％高度位置。3)热分配表的安装必须保证与散热器良好接触，使热分配表的显示值能充分体现散热器的散热情况。4)在一个热费核算单位内，热分配表在相同类型散热器上的安装位置必须一致，安装高度偏差应小于1呋m。3在一个热费核算单位内，必须采用同一生产厂家的同一型号的热分配表，散热器的型号，规格宜一致。?4散热器热分配表法系统的安装还应按产品厂家安装说明和国家标准图实施。10．2．6电子式散热器热分配表法系统调试。1，。检测各部件电池电压工作电压是否正常2、设定。检查工作参数3在线测试热分配表的数据是否正常、合理。4对。日常出现的各类异常情况进行记录和及时处理5核对电子式热分配表表号与抄表器中一显示的表号是否致。6调试和试运行具体做法还应按使用产品的相关说明实施 附录A水质要求A．0．1与热源间接连接的二级网供热系统的水质要求，见表A．0．1。表A．0_1与热源间接连接的二级网供热系统的水质要求序号项目补水循环水l悬浮物≤5≤l0钢制设备1O～122PH值(25℃)铜制设备≥79～l0铝制设备8．5～93总硬度(mm0l几)≤0．6≤O．6．4mg／L)≤．11溶氧量(O≤O5含油量(mg／L)≤2≤1钢制设备≤30()≤3fx)A璐I304不锈钢≤10≤lO6。。mg／LAIsI316氯根C1()不锈钢≤lo0≤1()o铜制设备≤10O≤lo0铝制设备≤Ⅸ)≤3()7。mg／L硫酸根Sd()≤150一般≤0．58总铁量Fe(mg／L)铝制设备()．1≤一般≤()．59总铜量cu(mg／L)铝制设备≤．O2()注：系统的补水均采用锅外化学处理，其总硬度应O．6mm。l／L，≤溶氧量应≤0．1mg／L。本注适用于表A．0．1和A．0．2 A．0。2与锅炉房直接连接的供热系统(无压热水锅炉除外)的水质要求，见表．O．2。A表A．0．2与锅炉房直接连接的供热系统的水质要求序号项目补水循环水l悬浮物≤5≤1()钢制设备lO～122PH值(25℃)≥7铜制设备9～103总硬度(mmol／L)≤O．6≤0．6．4溶氧量(mg几)≤0．1≤015含油量(mg几)≤2≤1钢制设备≤3o0≤3(X)f人ISI3o4不锈钢≤1()≤1()6。mg／L氯根Cl()AISI316不锈钢≤1oo≤1[】(】铜制设备≤l(】(】≤1o()7S∥。讯g／L15()硫酸根()≤8。总铁量Fe(rng／L)≤()．59总铜量Cu(mg／L)≤()． 附录B采暖系统示意图附录B图5．1．2共用立管分户独立采暖系统示意 顶板附录5．1．3B图垂直双管式采暖系统示意图顶板附录B图5．1．4垂直单管跨越式采暖系统示意图。注：以上各系统热计量方法根据工程具体情况由设计确定36 建筑室内采暖系统热计量及温度调控改造应因地制宜，合理确定热计量方式，应优先实行热源计量和楼栋计量。室内采暖系统改造应以温度调控和i热计量为手段、实现建筑节能为目的，不应仅局限于热量收费。改造应采用合理可行、投资经济、简单易行的技术方案。特别注意应根据既有室内采暖系统现状选择改造后的室内采暖系统形式，改造应尽量减少对居民生活的干扰。改造后的室内采暖系统既要满足室温可调和分户计量的要求，又要满足运行和管理控制的要求。改造的供热采暖系统，必须明确一处供热企业和终端用户之间的热费决算位置，并在该位置上安装热量表。二一摘自《北方采暖地区既有居住建筑供热计量及节能改造实施方案 一啭莲掣察竖懈匝摹}赵螺垛瞥眯滔划忡迥忙卷：=蜊怒螺髅懈世 ．嚣．斟坦群耀诛驰翱逝赵磐螺垛韬避鳖啦斟涮喇隧莨螺峨整眯懈恤。摊娘划怒．氡铎出器挝越啊臀皿伽袜餐膣赠型、蝌舷她似*葚稚最衽鼎蜡删媒辎器赠。她辋龆魁磐厘N啦似*凰，越稚最衽．厦R蕺．媳越赠螂烬隧媳懈嘲最她倒铽媳僻驻太最旺眯口喇媒唰古燕。僻嘲最冯魁口<堪懈R皿魁口0．5，那么调节阀本身的阻力就大，造成系统阻力过大，增加了水泵的电耗。6．2．6最不利环路未端用户得到的资用压差在一个供热系统中是最小的，而自力式流量控制阀或自力式压差控制阀均属于高阻力阀门，其要求的最小，工作压差越大需要循环泵提供的扬程也就越高，不利于节约电能 锅炉房和热力站热计量7．0．1锅炉房、热力站设置热计量装援主要月J于热源的运行管理和能耗考核。考虑到一、二级供热管网有非，i}二常漏损的情况热计量装置宜安装在锅炉房的供水管上，以计量锅炉房的供热量：锅炉房的供热量缄流量)与备热力站供热量(或流量)总和的差值可以综合反映出一级管网的保：锅炉温情况及管刚漏损情况房、热力站的供热量(或流量)与各建筑物热力入口处供热量(或流量)总和的差值可以综合反映出二级管网的保泓情况及管l叫漏损情况。热力站的热计量装置它所计量的热量是热力站的供热量，安装在一，主要是考虑匝，级管网的回水管上j水管的介质温度低流量及管径相对二级管网较小，可以节省热汁量装置的投资。7．0．3热量表本身有额定流量、标称压力及温度范围等技术数据，、在选择热量表时应对应锅炉房或热力站的介质流量工作压力等级及设计热媒温度进行。介质的最大流量过于接近热量表的最人流量，都会使热量表的测量精度处于高误≥怠区域。7．O．4对锅炉房或热力站的燃料消耗量、补水量、动力『}]电量进行计量，主要是用于锅炉房或热力站的管理剥能耗分析，探求节能途径 8供热系统调节8_1锅炉房和热力站调节8．1．1本条为强制性条文，为了有效地降低能源消耗，集中供热锅炉房和热力站安装供热量自动控制装置，使其能够根据当前的室外温度和前几天的运行参数，预测该时段的最佳工况，实现对系统用户侧的运行指导和调节，按需供热。8．1．2随着室外温度的变化，供热锅炉的供热负荷是变化的。锅炉在不同的负荷下其热效率是不相同的，使锅炉在高效率的范尉内运行是锅炉负荷调节的原则。根据负荷调整锅炉运行参数或在供热小负荷时运行小容量的锅炉，大负荷时运行大容量的锅炉，或者调解锅炉的燃烧强度来调节锅炉的供热量。而锅炉只有安装齐全热工监测仪表，风机、水泵、炉排电机等采用涮速技术，锅炉房才能实现供热量的调节。8．1．3气候补偿器是供热量自动控制装置的一种，比较简单和经济，主要刷于热力站。它能够根据室外气温的变化情况，自动调节供热最，，，改变人为地凭感：觉供热的情况实现按需供热巴提高热力站的自动化水平，达到节能的目的。8．1．4采暖变流量系统是⋯，个供热区域内经常存在的形式．对锅炉虏或热力站而言要求具有变流量的功能，循环泵需要变流量运行，故循环泵应设嚣变速装置。变速泵的流量调节范围不大于，4O％主要是考虑调节量如果过大，容易造成管网的水力失调 8．1．5当多台水泵并联运行时，一台水泵采用变频、运行其他水泵工频运行，属于异种，工况水泵的并联运行方式此运行方式，，使水泵的工作点会远离水泵高效工作区域使并联工作的水泵都处于低效率工作，当系统流量为设计总流量的50—70％时，工频泵会脱离高效区不能稳定运行，变频泵不再为系统提供流量。不同工况水泵的并联运行会出现水泵电机和变频过载，长期工作会严重影响水泵和变频控制部分的寿命。8．1．6在整个采暖期，锅炉房的负荷总处在一个变化的过程中，锅炉的运行台数也应随锅炉房负荷的变化而变化。当循环泵提供的系统流量是运行锅炉额定流量的120％时，为使压力损失不致过大，应通过安装在锅炉房的总供、回水锊(或集、分水器)上的旁通管进行分流。8．1．7在锅炉房或热力站的最不利环路上设置调节阀，势必要，，提高循环泵的扬程增大循环泵电机功率不利于节约电能；在其余分支环路上设置静态水力平衡阀是为了使这些环路与最不利环路进行水力平衡。静态水力平衡阀对定流量、变流量的采暖系统均适合。8．1．8燃气、燃汕锅炉的燃烧器分为两段式、三段式及比例式燃烧器。两段式、三段式燃烧器在负荷调节时，只能以占某个固定比例的额定负荷向热用户提供热量，而热用户在整个采暖期所需的热负荷是由最小热负荷到最大热负荷，再由最大热负荷回到最小热负荷，是连续的、不问断的。两段式、三段式燃烧器不能满足采暖负荷的这利，特性，故燃气、燃油锅炉的燃烧器宜采用比例式燃烧器。8．1．9在新建或既有锅炉房改造时，应根据系统所需总的最大负荷及其负荷变化规律，合理的选择单台锅炉容量和锅炉台数，使。当运行锅炉在整个运行期都能处在高效运行区间进入运行锅炉的负荷低于其额定负荷的60％时，可采，Ij减 运行锅炉台数，增加其余运行锅炉的负载率，提高运行锅炉的热效率。8．2热力管网调节8．2．1近年来工程运行实践说明，供热系统能耗浪费主要原因还是水力失调。由于采暖系统的不可调性，水力失调造成的近端热用户开窗散热、远端热用户室温偏低而投诉的现象在我国依然严重。目前，仍有许多系统依然没有做到平衡，造成供热质量差和能源的浪费。水力平衡有利于提高管网输送效率、降低系统能耗，满足热用户室温要求。．8．2．2管网平衡是实现节能的基础，热力管网环路的不平衡率高于，，15％时在热力管网分支管上设置静态类调节阀以消除剩余压力，使热力管网在初调节时达到水力平衡。8．2．3调节阀的作用是消除多余的资用。压力对于多级循环泵供热系统，由管网分支处加压循环泵或楼栋加压循环泵提供系统或楼栋采暖系统资用压力的不足，加压循环泵采用变频控制可以根据系统或楼栋采暖系统的变化而调节，因此在设置加压循环泵的地方不应设置调节阀 9数据传输与远程监控本《规程》编与‘r供熙计煎糸筑致獬传输和远程监控的技术要求。克服人工抄表的弊端，给用户和管理者提供操作方便、易于查询的计算机管理和控制平台，是设覆本条E】的目的。人工抄表强度大、效率低、入户抄表繁琐、管理负担重。供热系统中的自动抄表和远程监控技术，采用电子技术、通信技术和计算机技术等，通过专用设备对各种现场仪表和设衍的运行数据和运行状态进行自动采集和监控，并：!中心计算机统一通过管驯管理，提供历史数据存储、查询，图表生成和打印等功能，和营业收费系统相连，实现抄表、设备监控和收费一体化，显著提高工作效率以及数据的客观性和准确性。2O，、世纪8O年代中期以来美国欧洲等国的自动抄表技术，。，取得了长足的进步目前已经相当普及90匀i代以来我国在智能小区建设的技术方面开展了大量的开发和试点工作，取得了有益的经验，技术也。：日趋成熟9．1数据传输与远程监控的基本要求9．1．1数据传输与远程监控系统中的热计量装设和需要监控的，，设备只有具备匹配的通讯接口和双向通讯能夕J才能被远程监控系统所识别并和管理中心计算机交换数据，完成远程监控和自动抄表功能。9．1．3数据传输系统的传输参数是计量、收赀和管理的依据，不同地区、不同规模的系统，可能有不同的要求，远程监控系 选用的产品应具有一定的可扩展性，以满足不同的应用需求。9．1．8不同的传输媒体和系统结构，对数据传输实时性的规定有较大区别，应用中参照相应标准。：9．3系统结构9．3．1分布式结构是相对于集中式结构而言的。住宅建筑用户热计量数据传输与远程监控系统具有覆盖面广，分散性大，数据采集点多，数据量大的特点，同时要求数据传输准确、安全，系统成本不能太高，具有较强的抗干扰能力，分布式结构能够比较好地满足上述要求。数据传输与远程监控系统中需要交换数据的各部分应具有互相匹配的接口。具有脉冲接口的热汁量装置和其他设备，应选择具有脉冲接口的采集器对距离相对集中的一个或多个热计量装置的输出或设备状态进行采集。具有—BUsM接口的热计量装置和其他设备，应选择具有M—BUS主站功能的采集器对一个或多个热计量装置或设备输出的数据进行采集。具有Rs一485接口的热计量装置和其他设备，应选择具有RS一485接一口的采集器对个或多个热汁量装置或没备输出的数据进行采集。多个采集器采集的数据集中到集中器。多个集中器的数据集中到本地管理中心。多个本地管理中r：一心汇集到远程区域管理f心，本地管理中心通过公共网l干lj远程管理中心建立通讯联系 热计量装置的安装与调式1O．2分户热计量装置的安装与调试10．2．3在通信条件允许情况下一个无线温度接收器可支持多个无线温度采集处理器，安装时应尽量与各无线泓度采集处理器等距离且在无线信号覆盖有效范围内。1O．2．4检查无线温度采集处、无线接收器、理器有线温度采集处理器、热能分配器、信息查询器的通信地址、实时日历时钟设定是否正确有效 附录A水质要求A．0．1、A．0．2水质要求表A．0．1～A．0．2为使供热系统金属腐蚀减，抑制水垢生至最小成，防止堵塞采暖设备、管道，特别是保证散热器恒温控制阀和热量表等系统安全、正常运行，有必要对供热系统水质提出要求。本《规程》在国家标准《工业锅炉水质》GB1576—20(】1和《城市热力网设计规范》CJJ34—20O2的基础上，参考北京市的相关技术规程，提，出供热计量集中供热系统的水质要求如表A．0．1和A．0．2。表A．0．1适用于与热源间接连接的二级网热水供热系统，如热力站，A．O．2适用于与锅炉房直接连接的供热系统。两者之差在于有无锅炉，对水质要求的项目略有差异。钢制锅炉防腐要求锅水PH值10～12，在锅炉房直接供热的系统中锅水即循环水。铝制品在碱性水中腐蚀最快，限制其适用的PH值8．5～9，所以，铝制散热器(含内防腐型)不可直接用于热水锅炉直接供热系统，否则将发生内腐蚀，在实践中已有深刻教训。在表八．()．2里P}{值项“无铝制设备”，而表目中A．0．1贝1无此限市0。锅炉房直接供热系统补给水进锅炉，也就带进了溶于水中的氧气，氧是锅炉腐蚀的元凶，应除之而后“快”。热水供热锅炉度．除氧与水质软化可在一条流水线上完成，所以表八．0．2要求 给水溶氧量0．1mg／L，至于二。≤级网供热系统则可无此要求两个不同类型的供热系统要求系统水的总硬度相同均为≤0．6mmol／L。本《规程》要求供热系统的补水或循环水均应经炉外化学水处理，不采用加药处理，免生悬浮物。。、对氯根cr的要求：水中氯根Cl的存在对铝不锈钢和铜均构成腐蚀威胁，。所以C1卜的含量需要控制铝制设备对氯根含量敏感，有时既使含量钺低都能造成腐蚀损坏。氯根对不锈钢的腐蚀威胁与不锈钢的牌号以及水温有关，应提出不同限值。，氯根含量对铜的腐蚀有影响《动力改备7j<处理手册》指出“氯离子是引起铜管发生点腐蚀的最大因素之一。它直接影n向氯化亚铜表面保护膜的形成”。其腐蚀产物氯化一亚铜在任何点上，如氯化亚铜生成太快，或未能迅速去除，都要发生点蚀。对于钢材，在有防腐阻垢剂的情况下，氯}l3含量即使较高，腐蚀也不严重。在热计量系统中，由于有大量黄铜部件，对氯根的限值参照铜材要求。一，．系统中(：l’mg／的来源是自来水的余氯标徙规定>()O5L．，，，实际可能达到042mg／L二是系统使用药剂应科学管理。水巾总铁量总铜量是衡量系统是否有腐蚀现象的重要依据，若含量过高，一要清除，二要找原因'
