建筑设计图纸中的一些符号.doc

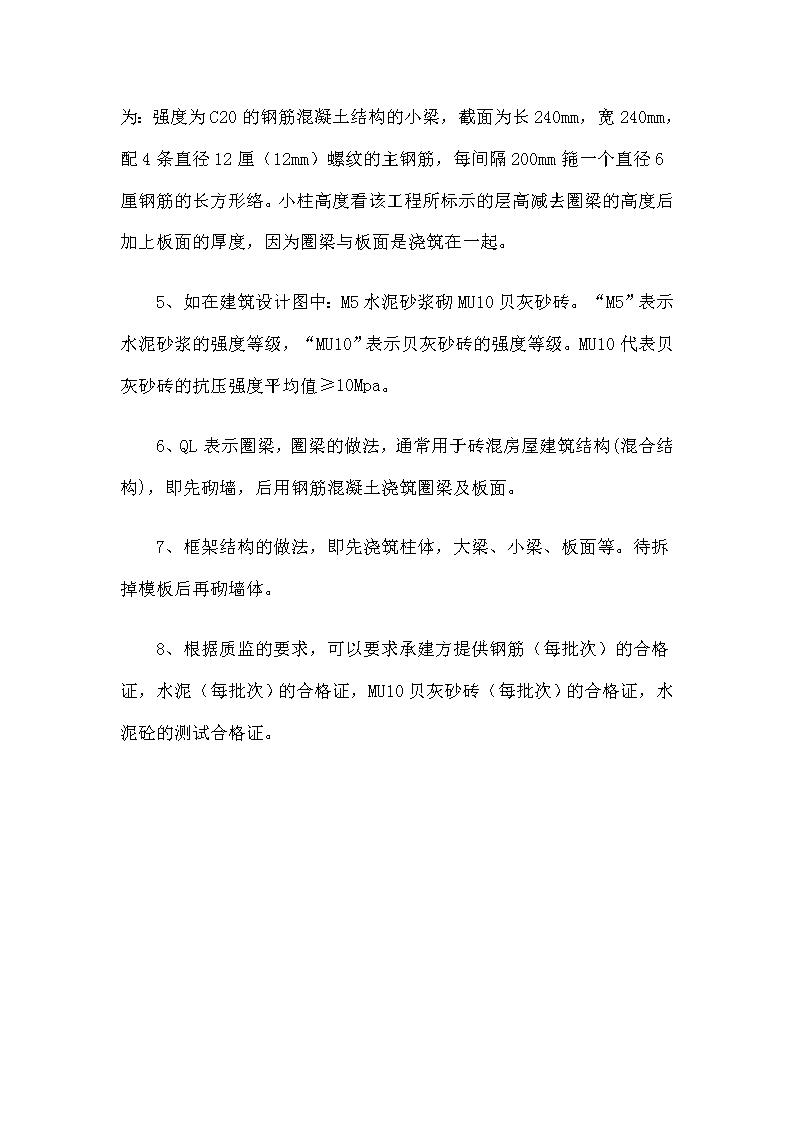

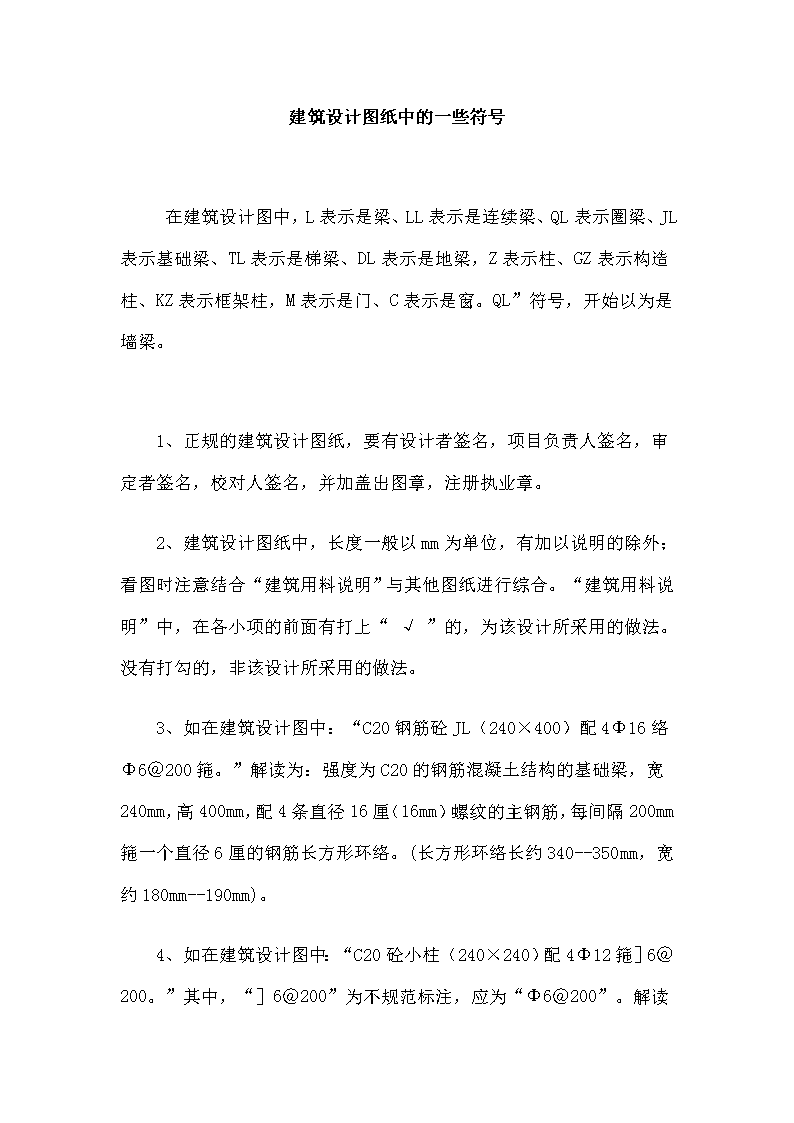

'建筑设计图纸中的一些符号 　　在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。QL”符号，开始以为是墙梁。　　　　1、正规的建筑设计图纸，要有设计者签名，项目负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。　　2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。　　3、如在建筑设计图中：“C20钢筋砼JL（240×400）配4Φ16络Φ6＠200箍。”解读为：强度为C20的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350mm，宽约180mm--190mm)。　　4、如在建筑设计图中：“C20砼小柱（240×240）配4Φ12箍］6＠200。”其中，“］6＠200” 为不规范标注，应为“Φ6＠200”。解读为：强度为C20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。　　5、如在建筑设计图中：M5水泥砂浆砌MU10贝灰砂砖。“M5”表示水泥砂浆的强度等级，“MU10”表示贝灰砂砖的强度等级。MU10代表贝灰砂砖的抗压强度平均值≥10Mpa。　　6、QL表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。　　7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。　　8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，MU10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。'
