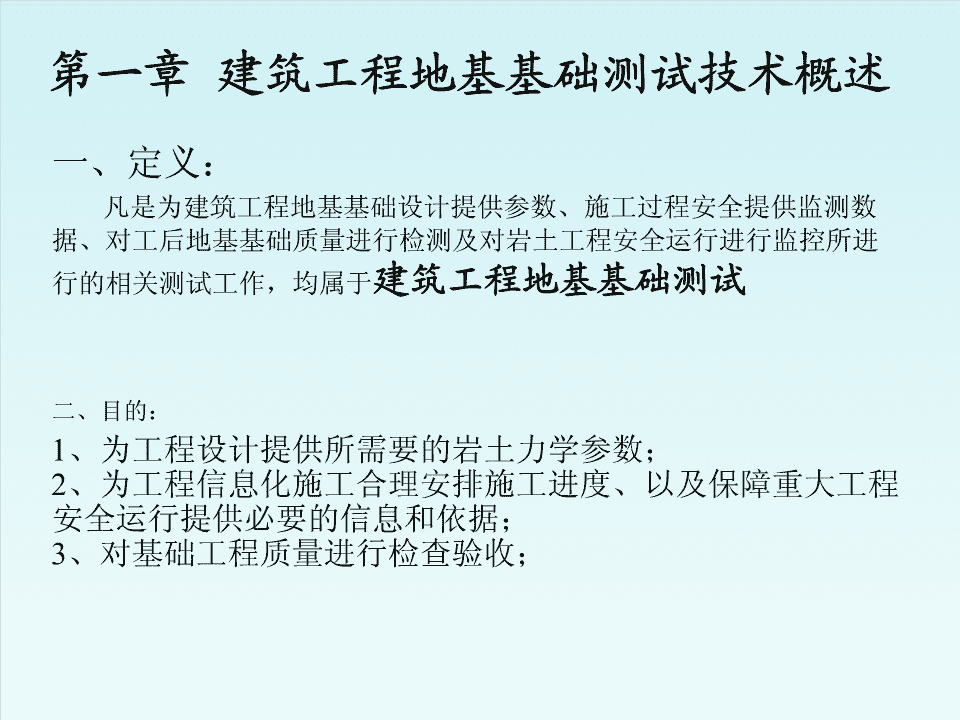

地基基础测试技术浙江大学建筑工程学院浙江大学土木工程测试中心 第一章建筑工程地基基础测试技术概述一、定义:凡是为建筑工程地基基础设计提供参数、施工过程安全提供监测数据、对工后地基基础质量进行检测及对岩土工程安全运行进行监控所进行的相关测试工作,均属于建筑工程地基基础测试二、目的:1、为工程设计提供所需要的岩土力学参数;2、为工程信息化施工合理安排施工进度、以及保障重大工程安全运行提供必要的信息和依据;3、对基础工程质量进行检查验收; 三、分类:1、为工程设计提供参数的测试3、工后质量检测(1)岩土工程勘察及现场原位测试(1)桩基检测技术1)静力载荷试验1)桩基静载荷试验技术2)静力触探2)桩基动态检测技术3)动力触探与标贯4)十字板剪切试验3)超声波检测技术5)扁铲侧胀试验(2)地基加固效果检测6)旁压试验1)地基承载力测试7)地球物理勘探8)波速测试及地脉动2)场地波速剪切波速测试9)现场直剪试验3)场地微振动观测技术(2)室内土工试验(3)隧道及地下工程结构检测2、工程施工、安全运行监控、监测1)探地雷达检测技术(1)土压力测试技术2)取芯法检测技术(2)孔隙水压力测试技术(3)地下水位监测技术(4)土体深层水平位移测试技术(测斜)(5)土体分层沉降测试技术(6)地表沉降观测技术(7)岩体中的天然应力的测量(8)地下结构物应力、应变测试 四、浙江省建设厅的相关规定:《浙江省建设工程质量检测机构管理实施办法》规定:建设工程专项类检测机构-地基基础检测机构应具备的必备检测项目:其他可扩展检测项目:(1)基桩低应变动力检测;(1)基桩高应变动力检测;(2)基桩埋管超声波测试;(2)基桩取芯法检测;(3)静载荷试验(桩基承载力、(3)基础构件应力、应变测试;地基土承载力、地基土回弹模量、(4)标准贯入试验(地基处理效果检测);复合地基承载力)(5)波速测试;(6)简易土工试验(含水率、密度、比重、颗粒分析、击实、液塑限);(7)剪切和固结、无侧限抗压、渗透系数、酸碱度分析;(8)基坑及边坡变形监测;(9)建筑物、构筑物的沉降、位移监测;(10)锚杆锁定力检测; 第二部分地基与基础第一节地基与基础的基本概念基础:建筑物地面以下的承重构件,它承受建筑物上部结构传下来的全部荷载,并把这些荷载连同本身的重量一起传到地基上。------------------地基:承受由基础传来荷载的岩土层。1(持力层,下卧层)2荷载应力和应变随土层深度增加而减小 地基与基础F基础埋深Dq=D地基GD均布荷载主持力层(受力层)要受下卧层力层 基础持力层地基软弱下卧层下卧层 地基基础的设计要求:基础位于建筑物底最底部,是建筑物承载系统的重要组成部分,对建筑物的安全起着根本性的作用;而地基虽然不是建筑物的组成部分,但它直接支撑着整个建筑,对整个建筑的安全使用起着保证作用。因此,地基基础设计时应满足两方面的条件:(1)基础本身应该具有足够的承担能力来承受和传递整个建筑物的载荷,(2)地基应具有足够的承载力和良好的稳定性,并保证整个建筑物的均匀沉降。 地基基础设计还必须根据建筑物的用途和安全等级、平面布置和上部结构类型,充分考虑建筑场地和地基岩土条件,结合施工条件以及工期、造价等各方面要求,合理选择地基基础方案,因地制宜、精心设计,以保证建筑物的安全和正常使用。 地基破坏引起的事故:举世闻名的意大利比萨斜塔就是一个典型实例。因地基土层强度差,塔基的基础深度不够,再加上用大理石砌筑,塔身非常重,1.42万吨。比萨塔的倾斜归因于它的地基不均匀沉降。目前:塔向南倾斜,南北两端沉降差达1.80m,塔顶离中心线已达5.27m,倾斜5.5°1360:再复工,至1370年竣工,全塔共8层,高度为55m1272:复工,经6年,至7层,高48m,再停工1178:至4层中,高约29m,因倾斜停工1173:动工 2、苏州市虎丘塔:虎丘塔位于苏州市落成于宋朝。1980年虎丘塔现场调查,当时由于全塔向东北方向严重倾斜,塔顶离中心线达2.31m,底层塔身发生不少裂缝。虎丘塔地基为人工地基,由大块石组成,块石最大粒径达1m。人工块石填土层厚1-2m,西南薄,东北厚。下为粉质粘土,呈可塑至软塑状态,也是西南薄,东北厚。 3、加拿大特朗斯康谷仓严重倾倒,是地基整体滑动强度破坏的典型工程实例。1941年建成的加拿大特朗斯康谷仓,由于事前不了解基础下埋藏厚达15m的软粘土层,初次贮存谷物时,就倒塌了,地基发生了整体滑动:•1小时竖向沉降达30.5cm•24小时倾斜27°•西端下沉7.32m东端上抬1.52m•上部钢混筒仓完好无损好在谷仓整体性强,谷仓完好无损,事后在主体结构下做了70多个支承在基岩上的砼墩,用了388个500KN的千斤顶,才将谷仓扶正,但其标高比原来降低了4m。 楚天都市报讯(记者舒均)几个月来,汉口一栋14层高的居民楼墙体相继出现拳头大的裂缝,楼体也倾斜近15度,这让住在楼里的百余房主担心不已。昨日下午,记者接到汉口香港路九运长福公寓居民的求助后,来到现场查看。只见这是一栋14层高的商住两用楼,共6个单元,楼内住有148户居民。记者在楼内众业主的带领下,在该幢楼3单元与4单元间看到,一面墙的墙脚裂开有20多米的缝隙,裂缝大的竟可以塞进一个拳头。受墙体裂缝影响,物业公司设在一楼的保安室内的一个木门,已经严重变形;一楼的几间商铺也因墙面出现裂缝,商铺的门都无法正常开关。小区物业公司曾经理介绍,该幢楼不仅出现缝裂,还可见明显的倾斜,经初步检测,整幢楼已向香港路方向倾斜约15度。 在项目进行基坑支护施工前,富景苑项目已发生一定程度的沉降和倾斜,而且近期日渐呈现出扩大的趋势。2011年4月26日,经第三方监测单位与基坑支护施工单位现场测量,富景苑项目南向倾斜值最大已达120mm。4月29日,经再次测量,富景苑向南倾斜平均值103.71mm,向东倾斜平均值26.5mm。 浙江在线杭州11月2日讯11月1日傍晚,住在台州市玉环县坎门街道渝汇小区的居民着实惊心动魄了一回,由于小区内17号楼出现严重不均匀沉降,14-18号楼居民以及周边5幢排屋的居民被全部转移。据了解,早在今年6月份,17号楼就已经出现不均匀沉降现象,经专家查证属设计范围之内。9月底,沉降开始加快,玉环县建设规划局在10月初作出人员疏散决定,陆续疏散居民。1号下午5点左右,17号楼地下室的一根框架柱被压碎约20公分,出现严重不匀速沉降,周边居民和建筑的安全受到威胁。 玉环“楼歪歪”后续报道:17号楼昨日开始拆除2011-11-0811:15:33作者:akszjsh来源:浙江新闻网浏览次数:3网友评论0条 2011-12-0714:34来源:腾讯新闻2011年12月6日,浙江台州玉环“台州地区最大纯海景住宅小区”渝汇蓝湾国际小区内,挖机正在拆除一幢18层高的小区建筑。一个月前,该高层住宅楼所在位置出现严重不均匀沉降,导致房屋的一根承重柱断裂。21 22 23 24 25 26 不均匀沉降 楼房倾斜或倾倒上海“莲花河畔景苑” 不均匀沉降裂缝 成功案例:赵州桥基础建在粉土层上,容许承载力550KPa,反算基底压力500-600KPa.桥梁屹立千年不倒!建于隋代的河北赵州桥 第二节地基分类一、天然地基与人工地基(一)天然地基:当天然岩土层具有足够的承载力,不需进行人工加固,可直接在其上建造建筑物的地基称为天然地基。地基土分类:(1)岩石:根据软、硬程度和风化程度分类(2)碎石土:粒径≧2mm颗粒含量超过全重50%的土(漂石、块石、承卵石、碎石、砾石)载力(3)砂土:粒径≧2mm颗粒含量不超过全重50%减粒径≧0.075mm颗粒含量超过全重50%(砾砂、粗小砂、中砂、细砂、粉砂)(4)粉土:粒径≧0.075mm颗粒含量不超过全重50%,塑性指数I≦10的土P(5)黏性土:I>10的土P(6)特殊土:红粘土、膨胀土、软土、黄土、填土等 (二)人工地基:当土层的承载力较差或虽然土层较好,但上部荷载很大时,为使地基具有足够的承载力,可对土层进行加固或打桩的方法进行加固,这种经人工处理的土层,称为人工地基。一、采用地基处理方法:当建筑物荷载不是很大、而地基土层很弱,地基承载力不能满足要求时,可采用地基处理方法。二、采用桩基础:当建筑物荷载较大、建筑物很高而地基土层很弱,地基承载力不能满足要求时,可采用桩基。 桩基础和深基础新加坡发展银行,四墩,每墩直径7.3m将荷载传递到下部好土层,承载力高风化砂岩及粉砂岩部分风化及桩基础不风化泥岩大直径钻孔桩 人工加固地基的方法:a重锤夯实b机械碾压c灰土井桩d振动冲水 人工加固地基的方法:e换土垫层f振动压实g灰土挤密桩h挤密砂石桩 地基处理方法归类:一、压实挤密法:用各种机械对土层进行夯打、碾压、振动来压实松散土的方法。二、换土法:当地基土比较软弱或部分土比较软弱,不能满足上部荷载对地基的要求时,可将软弱土层全部挖去,换成其他较坚硬的土层。三、排水固结法:真空预压固结法、堆载预压固结法----目的排去土体水分,增强土体。 第三节基础及分类一、基础的埋置深度(一)基础的埋置深度:由室外设计地面到基础底面的距离。浅基础:基础埋深≤5m(或基础埋深<基础宽度的4倍时深基础:基础埋深>5m(或基础埋深≥基础宽度的4倍时)规定:基础的埋置深度一般不应小于500mm。 (二)影响基础埋深的因素:1、与地基岩土性质有关:埋深与地基岩土的特性有直接、密切关系2、地下水位情况有关(见下图):原因:地下水的升降→土层膨胀收缩→基础产生沉降(a)当地下水位线较低时:埋深争取埋在最高水位线以上(b)当地下水位线较高时:基础底面埋在最低水位以下200mm,要求采用耐水基础材料------------------------------ (二)影响基础埋深的因素:3、冻结深度与基础埋深的关系冻土线:冻结土与非冻结土的分界线为冻土线。地基土冻结后,有冻胀现象,房屋上拱,土层解冻,基础下沉。冻融交错,建筑物不稳定,容易出现墙体或结构开裂、门窗开启困难等现象。粉砂,粉土和黏土中,基础埋深在冰冻线以下200mm4、其他因素对基础埋深的影响除上述几点外,还应考虑相邻基础深度、拟建建筑物有无地下室、设备基础等影响(见下图) (二)影响基础埋深的因素:(1)新建建筑物基础埋深一般不宜大于相邻原有建筑物的基础埋深。(2)如新建建筑物基础深于相邻原有基础,则相邻距离L应不小于一定值。新建建筑原有建筑 三、基础分类(一)按基础的形式分类带形基础基础为连续的条带型,也叫条型基础。一般用于承重墙下。独立式基础呈独立的阶梯形、锥形、杯形。主要用于柱下。联合基础联合基础形式。用于地基软弱、上部荷载较大、设有地下室且基础埋深较大的建筑。带形基础独立式基础 •独立基础条形基础 柱下条形基础柱下十字交叉基础梁板式基础板式基础箱形基础联合基础 浅基础工程——筏板基础 浅基础工程——筏板基础 浅基础工程——筏板基础 浅基础工程——筏板基础 浅基础工程——筏板基础 (二)按基础材料和基础的传力情况分类刚性基础指用砖、石、灰土、混凝土等抗压强度大而抗弯、抗剪强度小的材料做基础(受刚性角的限制)。用于地基承载力较好、压缩性较小的中小形民用建筑。(如下图)刚性角:基础放宽的引线与墙体垂直线之间的夹角。(如下图) •柔性基础指用抗拉、抗压、抗弯、抗剪均较好的钢筋混凝土材料做基础(不受刚性角的限制)。用于地基承载力较差、上部荷载较大、设有地下室且基础埋深较大的建筑。•(如下图) (三)按基础的埋深大小分类:浅基础:包括无筋扩展基础、扩展基础、柱下条形基础、筏基、壳体基础、岩层锚杆基础。承台深基础主要为桩基。桩基桩柱(≥300mm) 第四节常用刚性基础构造一、砖基础是指用砖砌筑的基础。(如下图)优点:取材容易、价格较低、施工简便。缺点:强度、耐久性、抗冻性差大放角:砖基础的逐步放阶形式称为大放角。(如下图)作用:增加基础底面的宽度,使上部荷载能均匀的传到地基上。 二、石基础石基础有毛石基础和料石基础:毛石基础:是指用开采下来未经雕琢形成的毛石和砂浆砌筑的基础。料石基础:是加工成一定规格的石材,用砂浆砌筑的基础。施工做法:毛石灌浆基础浆砌毛石基础优缺点:可以就地取材,耐久性、抗冻性高,但砂浆和毛石结合不好,整体性欠佳,故有振动的房间采用少。 三、混凝土及毛石混凝土基础混凝土基础是指用水泥、砂子、石子加水拌合浇筑的基础。(如下图)优点:强度高、耐久性、整体性好、防水。混凝土基础标号为C7.5~C15毛石混凝土基础是指在浇注混凝土时加入20%~30%的毛石,这种基础叫毛石混凝土基础。优点:当混凝土基础体积过大时使用此基础,因此其优点是节省混凝土,节约造价。 第五节基础沉降缝构造基础沉降缝目的:为了消除基础不均匀沉降,应按要求设计基础沉降缝。高层主体沉降缝采用的做法:1双墙式2悬挑式裙房设沉降缝 第三部分地基承载力(浅基础)第一节概述地基承载力分为两种:1.极限承载力与土性、基础埋深、宽度、形状等有关2.容许承载力:与建筑的结构特性等有关 第二节地基的变形和失稳一、临塑荷载p和极限承载力pcru地基变形三个阶段:1.压密阶段(oa)2.局部剪损阶段(ab)3.整体剪切破坏阶段三阶段之间的界限荷载p和pcruppP=P/Acruos 整体剪切破坏(a):土质坚硬密实、埋深浅;局部剪切破坏(b):地基土质疏松冲剪破坏(c):地基土质疏松(且常存在软弱下卧层)随着基础埋深增加,局部剪切破坏、冲剪破坏更为常见。 第三节地基承载力确定§3.2规范查表法确定地基静力 §3.2静力载荷试验确定承载力(平面均匀分布)一、试验原理和装置试验一般在试坑中进行。将试坑挖到基础的持力层位置,用1~2cm中粗砂找平,放上承压板,在承压板上施加荷载试验时,总加荷量约为设计荷载的2倍。荷载按预估极限荷载的1/8~1/10分级施加。每级荷载稳定的标准为连续2小时内,每小时的沉降增量不大于0.1mm。试验应做到破坏,破坏的标志是:承压板周围土有明显的侧向挤出,或同一级荷载下,24小时内沉降不稳,呈加速发展的趋势。达到破坏时应停止加荷。试验目的:测定地基承载力变形和荷载的关系,求得地基变形模量 静力载荷试验测得压力p与沉降量p0pus之间的关系曲线如右图,分为三个阶段:Ⅰ—压密阶段、完全弹性变形阶段Ⅱ—弹、塑性变形阶段;Ⅲ—整体剪切破坏阶段比例界限压力(临塑压力)p和极限压力p把p0u-S曲线分为三段,反映了地基土在逐级受压至破坏的三个变形(直线变形、塑性变形、整体剪切破坏)阶段。比例界限点前的直线变形段,地基土主要产生压密变形,地基处于稳定状态。直线段端点所对应的压力即为p,一般可作为地基土的允许承载0力或承载力基本值f。0 二、静力载荷试验装置载荷试验的设备由承压板、加荷装置及沉降观测装置等部件组成。承压板为圆形或方形;加荷装置包括压力源、载荷台架或反力架;加荷方式有重物或油压千斤顶反压加荷两种;沉降装置有百分表、沉降传感器和水准仪等载荷台式加压装置(a)木质或铁质载荷台;(b)低重心载荷台;1—载荷台;2—钢锭;3—混凝土平台;4—测点;5—承压板 地锚-千斤顶式加压装置(a)钢桁架式装置;(b)拉杆式装置;1—千斤顶;2—地锚;3—桁架;4—立柱;5—分立柱;6—拉杆 平板静力载荷试验 螺旋板载荷试验■新型的载荷试验仪器,不受地下水条件的限制,可旋入土层不同深度进行载荷试验,对难以取得原状土样的砂土和粉土尤为适用。■试验深度:12m(特殊可增深,数据需修正)。■额定载荷:1500KPa■螺旋板面积:200cm2、100cm2(适硬土)500cm2(适软土) 伞形架平板载荷试验伞型架结构■额定载荷:400KN600KN■承压平板:2500cm2、5000cm2圆形钢性板 三、静力载荷试验基本技术要求(见GB50007-2011附录C)1)承压板用刚性的方形或圆形板,面积为2500cm2或5000cm2。对于软土面积不小于5000cm2)2)试验基坑宽度不应小于承压板直径的3倍,缩短开挖与试验的时间间隔,要尽量减少对土层扰动,保持土的原状结构和天然湿度。3)试验方法采用分级维持荷载:荷载分级不少于8级,最大加载量不小于设计要求的两倍;4)每次加载后,间隔10、10、10、15、15分钟读一次沉降值,以后每半小时读数一次,直到连续2小时达到每小时沉降量不超过0.1mm,认为沉降稳定,可加下一级荷载;要求掌握内容 5)当出现下列情况之一时,可终止加载:(1)承压板周围土体有明显侧向挤出;(3)沉降急剧增大,荷载-沉降关系曲线出现陡降段;(3)同一级荷载下,24小时内,沉降达不到相对稳定标准;(4)相对沉降S/B>=0.06;6)承载力特征值确定应符合如下规定:(1)当p-s曲线存在明显的比例界限荷载时,取该比例界限荷载为承载力特征值(2)当极限荷载存在,且小于比例界限荷载的2倍时,取极限荷载的一半为承载力特征值(3)当不能以上述两法确定时,荷载板面积为2500cm2到5000cm2之间时,取S/b=0.01-0.015对应荷载为承载力特征值,但其值不得大于最大加载量的一半;7)同一土层参加统计的试验点数不得少于3组,当实验实测值的极差不超过其平均值的30%时,取其平均值为承载力特征值。 四、试验资料的应用及有关问题根据压力沉降曲线应用:(1)确定地基承载力a):强度控制法:当p-s曲线存在明显直线段时,直线段端点所对应的压力-比例界限荷载,即为p,0一般可作为地基土承载力特征值。 b):极限荷载法:当极限荷载Pu存在,且小于比例界限荷载的2倍时,取极限荷载的一半为承载力特征值;s(1)Pu为p-s,p~曲线的第二转折点对应荷载;pc):相对沉降控制法:取相对沉降:S/b=0.01-0.015对应的荷载,但其值不得大于最大加载量的一半。 Bp20E(1)(2)确定地基土变形模量E004s0ppu0(3)估算地基土的不排水抗剪强度CuNc(4)估算地基土基床反力系数Kpvs荷载试验基床反力系数:0.305粘性土基准基床反力系数、地基土基Kv13.28BKvKsKv1B床反力系数f2砂土基准基床反力系数、地基土基床4BKKv12v反力系数(B0.305)B0.305f2K()Ksv12Bf 《建筑地基基础设计规范》附录H岩基载荷试验要点H.0.1条本附录适用于确定完整,较完整,较破碎岩基作为天然地基或桩基基础持力层时的承载力。H.0.2条采用圆形刚性承压板,直径为300mm。当岩石埋藏深度较大时,可采用钢筋混凝土桩,但桩周需采取措施以消除桩身与土之间的摩擦力。H.0.3条测量系统的初始稳定读数观测:加压前,每隔10min读数一次,连续三次读数不变可开始试验。H.0.4条加载方式:单循环加载,荷载逐级递增直到破坏,然后分级卸载。H.0.5条荷载分级:第一级加载值为预估设计荷载的1/5,以后每级为1/10。H.0.6条沉降量测读:加载后立即读数,以后每10min读数一次。H.0.7条稳定标准:连续三次读数之差均不大于0.01mm。 H.0.8条终止加载条件:当出现下述现象之一时,即可终止加载:1.沉降量读数不断变化,在24小时内,沉降速率有增大的趋势;2.压力加不上或勉强加上而不能保持稳定。注:若限于加载能力,荷载也应增加到不少于设计要求的两倍。H.0.9条卸载观测,每级卸载为加载时的两倍,如为奇数,第一级可分为三倍。每级卸载后,隔10min测读一次,测读三次后可卸下一级荷载。全部卸载后,当测读支半小时回弹量小于0.01mm时,即认为稳定。H.0.10条岩石地基承载力的确定1.对应于p-s曲线上起始直线段的终点为比例界限。符合终止加载条件的前一级荷载为极限荷载。将极限荷载除以3的安全系数。所得值与对应于比例界限的荷载相比较,取小值。2.每个场地载荷试验的数量不应少于3个,取最小值作为岩石地基承载力特征值。3.岩石地基承载力不进行深宽修正。 二、复合地基静载荷试验技术要点《建筑地基处理技术规范》JGJ79-2012附录A复合地基载荷试验要点A.0.1本试验要点适用于单桩复合地基载荷试验和多桩复合地基载荷试验。A.0.2复合地基载荷试验用于测定承压板下应力主要影响范围内复合土层的承载力和变形参数。复合地基载荷试验承压板应具有足够刚度。单桩复合地基载荷试验的承压板可用圆形或方形。面积为一根桩承担的处理面积;多桩复合地基载荷试验的承压板可用方形或矩形,其尺寸按实际桩数所承担的处理面积确定。桩的中心(或形心)应与承压板中心保持一致,并与荷载作用点相重合。 A.0.3承压板底面标高应与桩顶设计标高相适应。承压板底面下宜铺设粗砂或中砂垫层,垫层厚度取50~150mm,桩身强度高时宜取大值。试验标高处的试坑长度和宽度,应不小于承压板尺寸的3倍。基准梁的支点应设在试坑之外。A.0.4试验前应采取措施,防止试验场地地基土含水量变化或地基土扰动,以免影响试验结果。A.0.5加载等级可分为8~12级。最大加载压力不应小于设计要求压力值的2倍。A.0.6每加一级荷载前后均应各读记承压板沉降量一次,以后每半个小时读记一次。当一小时内沉降量小于0.1mm时,即可加下一级荷载。 A.0.7当出现下列现象之一时可终止试验:1、沉降急剧增大,土被挤出或承压板周围出现明显的隆起;2、承压板的累计沉降量已大于其宽度或直径的6%:3、当达不到极限荷载,而最大加载压力已大于设计要求压力值的2倍。A.0.8卸载级数可为加载级数的一半,等量进行,每卸一级,间隔半小时,读记回弹量,待卸完全部荷载后间隔三小时读记总回弹量。A.0.9复合地基承载力特征值的确定:1、当压力—沉降曲线上极限荷载能确定,而其值不小于对应比例界限的2倍时,可取比例界限;当其值小于对应比例界限的2倍时,可取极限荷载的一半; 2、当压力—沉降曲线是平缓的光滑曲线时,可按相对变形值确定:(1)对砂石桩或振冲桩复合地基或强夯置换墩:当以黏性土为主的地基,可取s/b或s/d=0.015所对应的压力(b和d分别为承压板宽度和直径,当其值大于2m时,按2m计算);当以粉土或砂土为主的地基,可取s/b或s/d=0.01所对应的压力。(2)对挤密桩、石灰桩或柱锤冲扩桩复合地基,可取s/b或s/d=0.012所对应的压力。对灰土挤密桩复合地基,可取s/b或s/d=0.008所对应的压力。(3)对水泥粉煤灰碎石桩或夯实水泥土桩复合地基,当以卵石、圆砾、密实粗中砂为主的地基,可取s/b或s/d=0.008所对应的压力;当以黏性土、粉土为主的地基,可取s/b或s/d=0.01所对应的压力。(4)对水泥土搅拌桩或旋喷桩复合地基,可取s/b或s/d=0.006所对应的压力。 ⑤对有经验的地区,也可按当地经验确定相对变形值。按相对变形值确定的承载力特征值不应大于最大加载压力的一半。•A.0.10试验点的数量不应少于3点,当满足其极差不超过平均值的30%时,可取其平均值为复合地基承载力特征值 第四部分桩的分类和质量检测要点桩基工程:•桩——是置于岩土中的柱型构件•一般房屋基础中,桩基的主要作用是将承受的上部竖向荷载,通过较弱地层传至深部较坚硬的、压缩性小的土层或岩层。 4.1桩基的分类一、按承台与地面相对位置分:低承台桩基:承台底面位于地面以下。用于工业与民用建筑高承台桩基:承台底面高出地面。用于桥梁、水利。90 二、按桩身材料分类:根据所用材料的不同,桩可分为混凝土、钢桩和木桩三类:混凝土桩:桩身材料由混凝土构成,是目前主要检测对象(完整性、承载力);钢桩:型钢桩(H型或板桩)和钢管桩,检测项目为承载力测试;木桩:桩身材料为木材,目前仅用于一些荷载较小的临时建筑物.三、按桩功能或承受荷载类型分类:桩可分为抗轴向压力桩、抗侧向压力桩、抗拔桩三类:抗轴向压力桩:多数情况下,工民建的桩基以承受轴向压力为主;抗侧向压力桩:基坑支护结构桩、边坡及岸坡抗滑桩、码头桩等;抗拔桩:地下广场底部的桩等,以承受的抗拔力为主.桩底沉渣厚度基本无影响,91一般性胶结不良影响不大 其中抗轴向压力桩按桩荷载传递机理分:摩擦桩:承载力主要由侧摩阻力提供,桩底沉渣厚度基本无影响;端承摩擦桩:承载力由侧摩阻力和端阻力共同提供,摩阻力为主。端承桩:承载力主要由端阻力提供,桩底沉渣厚度及嵌岩情况是检测关键;摩擦端承桩:承载力由侧摩阻力和端阻力共同提供,端阻力为主。92 四、根据成桩方法及施工方法不同分类:可分为预制桩和灌注桩两大类。预制桩--按沉桩方式分为:检测重点:有无裂锤击法:桩通过锤击贯入;缝,接桩不良;静压法:静力压桩机压入土中;检测重点:有无缩灌注桩--根据成孔方法不同分为:径、裂缝、夹泥、挖孔:通常用人工挖孔成桩;胶结不良;钻孔:用钻机钻孔成桩;冲抓成孔灌注桩:用冲抓锥成孔法;沉管灌注桩:用振动将钢管贯入土层成孔;爆扩桩:93 1、预制桩:在工厂或施工现场制成的各种形式的桩,用沉桩设备将桩打入、压入或振入土中,或用高压水冲沉入土中。预制桩制作94 预制桩制作---编钢筋龙95 预制方桩96 预制管桩97 预制桩起吊和吊立弯矩图预制桩在起吊运输、锤击、压入过程中可能出现裂缝98 •预制桩施工设备—锤击式打桩机具(桩锤、桩架、动力装置)1.桩锤:2.桩架99 101 锤的冲击力一般可达到锤重的100倍左右柴油锤锤型202535456072冲击部分重(t)2.02.53.54.56.07.2总重(t)4.56.57.29.615.018.0锤的动力性能20002500~4000~5000~7000~冲击力(kN)2000~400050007000100002500常用冲程(m)1.8~2.3混凝土预制桩的边35~425~3540~4545~5050~5555~60长或直径(cm)0桩的截面钢管桩的直径(cm)40609090~100107 108 109 预制桩施工设备—液压式静力压桩机1—操纵室;2—电气控制台;3—液压系统;4—导向架;5—配重;6—夹持装置;7—吊桩把杆;8—支腿平台;9—横向行走与回转装置;10—纵向行走装置;11—桩110 预制桩施工设备—液压式静力压桩机静力压桩是利用静压力将桩压入土中,施工中虽然仍然存在挤土效应,但没有振动和噪音,适用于软弱土层和邻近有怕振动的建(构)筑物的情况。静力压桩机有机械式和液压式之分,目前使用的多为液压式静力压桩机,压力可达5000kN,如左图示。111 2、灌注桩在桩位直接成孔,放入钢筋笼,浇灌混凝土;按使用阶段配筋,用钢较省;灌注桩能适应各种地层,无需接桩,持力层顶高低不同时桩长可施工时控制;施工时无振动、无挤土、噪音小,可以在建筑物密集地区使用;其操作要求严格,施工后需较长的养护期方可承受荷载,成孔时有大量土渣或泥浆排出。根据成孔工艺不同,分为:1)钻孔灌注桩;2)振动沉管灌注桩;3)挖孔灌注桩;4)冲抓桩;1155)爆扩成孔灌注桩等。 1)钻孔灌注桩:钻孔,土排出,清孔底残渣放钢筋笼,下导管,浇混凝土成桩。优势:可扩大桩底,施工速度快可进入岩层.常见质量问题及检测重点:在软土层易出现缩颈,灌注混凝土时导管拔管过快易出现砼离析、夹泥、胶结不良,沉渣过厚等。116 泥浆护壁成孔灌注桩施工现场117 泥浆护壁钻孔灌注桩对泥浆的要求:•施工期间,护筒内,泥浆面应高于地下水位1米以上,在收到水位涨落影响时,泥浆面应高于地下水位1.5米以上;•对泥浆护壁钻孔灌注桩浇注混凝土前,孔底500mm以内的泥浆比重应小于1.25;含砂率不得大于8%;黏度不得大于28s。120 123 124 125 2)沉管灌注桩锤击沉管打桩机和振动沉管打桩机将带有桩尖或活瓣桩尖钢管沉入土中成孔,安放钢筋笼,边浇灌混凝土,边振动拔出钢管。桩径300—500(377mm,426mm)长一般小于40m。常见质量问题:由于拔管过快易出现缩颈、离析;在饱和软土中由于挤土效应影响容易使已打好但未凝固的邻桩出现横向裂缝.126 沉管灌注桩设备及施工过程1—滑轮组;2—振动器;3—漏斗;4—桩管;5—吊斗;6—枕木;7—机架;8—拉索;9—架底;10—卷扬机127 3)挖孔桩人工挖孔和机械挖孔,用于大直径桩(桩径大于0.8m)优点:孔底残渣可清理干净、可扩底,施工简单,可同时多桩施工。常见质量问题:由于地下水活动可能导致流砂情况,引起混凝土离析、胶结不良。128 129 人工挖孔桩适合于持力层(特别是基岩)埋深较浅的情况下采用,10米深度内最适合采用•以下场地不宜采用人工挖孔桩•1.地下水的涌水量多且难以降水的地基•2.地下水位下有松砂层而容易塌孔•3.有连续的极软弱土层•4.孔中氧气缺乏或地层中有毒气体发生133 4)冲抓成孔灌注桩:用冲抓锥成孔,其余同钻孔灌注桩abca134 不同冲抓锥的形状下落状态下落状态135 136 5)爆扩灌注桩就地成孔后,在孔底放炸药,浇一些混凝土,炸开扩大孔底。可扩底2-3倍。137 五、按桩成桩方式对土层影响分类:1)挤土桩:——各类打入、压入式桩型打入时将桩位大量土排挤开,因土层挤压,土结构性遭破坏,土性质发生变化。对于粘性土,由于重塑作用短期内会降低了抗剪强度,对非密实无粘性土由于挤密效应使抗剪强度提高。注意点:试桩和工程桩承载力差异可能较大。挤土严重时,桩易断裂。挤土导致周围桩上抬,有时整个场地地表抬升数十cm,造成“吊脚桩”——承载力大幅下降。2)部分挤土桩:——有预钻孔的各类打入、压入式桩型挤土量较小,土原状结构和工程性质变化不大,开口钢管H型钢3)非挤土桩:各类钻孔、挖孔、冲抓桩型成桩时,将与桩体积相同土挖出,土未受挤压而出现应力138松弛,侧阻力减少。 4.2桩的荷载传递特性与承载力试验4.2.1单桩轴向荷载的传递机理一、桩身轴力与截面位移、摩阻力关系1)桩竖向荷载的承担及传递过程摩阻力一般状态QQsQb桩端阻力极限状态QQQusubu当桩身摩阻力全部发挥出来达到极限后,若继续增加荷载,荷载增量将全部由桩端阻力承担。由于桩端持力层的大量压缩和塑性变形,位移增加速度显著增大,直至桩端阻力达极限,位移迅速增大至破坏。此时,桩达到其极限承载力。139 2)桩身轴力与截面位移、摩阻力关系140 导数导数桩身截面位移轴力桩侧摩阻力1dNdzzNzApEpzUdzpdzAp、Ep、Up分别为桩截面积、弹性模量、周长2•单桩轴向荷载传递ApEpdz的基本微分方程zU2pdz141 桩身轴力——通过钢筋计或应变计实测1dN桩侧摩阻力zzUpdz1z桩身截面位移zS0NzdzApEp桩顶沉降量142 143 144 桩身截面位移145 146 轴力N(kN)桩身侧阻力q(kPa)010002000300040005000600070008000900000204060801001200-1.1101.1-2.82.8-142014-2020-31.331.3-31.830(m)31.8-36H(m)36-381560kN40深度H2340kN38-43.1深度3120kN43.1-46503900kN46-514680kN51-52.55460kN6052.5-576240kN57-607020kN707800kN60-60.860.8-61.8•试桩T1各级荷载下轴力随时间变化曲线及桩侧土摩阻力分布图147 试桩T3各级荷载下轴力随时间变化曲线及桩侧土摩阻力分布图轴力N(kN)桩身侧阻力q(kPa)010002000300040005000600070008000900002040608010012000-1.11.1-2.8102.8-1212-202020-31.331.3-31.83031.8-3636-40H(m)1560kN(m)402340kN40-43.1深度3120kN43.1-51深度H3900kN51-52.5504680kN52.5-555460kN55-57606240kN57-607020kN60-60.87800kN7060.8-61.8148 计算时,按均匀截面桩、弹性模量恒定考虑149 150 利用光纤测量桩身轴力151 二、影响荷载传递的因素1)桩端土与桩周土的刚度比Eb/Es•Eb/Es愈小,即桩侧土越好,桩身轴力沿深度衰减愈快,则传递到桩端荷载愈小。•当Eb/Es=1(即均匀土层)时,桩侧摩阻力几乎承担了全部荷载,对于中长柱,桩端阻力仅占荷载的5%左右,即属于摩擦桩;•当Eb/Es增大到100时,桩侧摩阻力所占比例较小,桩端阻力分担了60%以上荷载(具体比例视桩长径比而定),即属于端承型桩;•Eb/Es再继续增大,对桩端阻力分担荷载比的影响不大。152 2)桩与桩周土刚度比Ep/Es•Ep/Es愈大,桩体相对刚度越大,传到桩端荷载愈大,但当Ep/Es超过1000后,对桩端阻力分担荷载比的影响不大。•对于Ep/Es≦10(属柔性桩,如水泥搅拌桩、粉喷桩等)的中长桩,其桩端阻力分担荷载近于零,此时桩端土的性质对承载力影响不大,但对桩体的长期沉降会有较大影响。事实上,对于砂桩、碎石桩、灰土桩等低刚度桩组成的基础,应按复合地基工作原理进行设计。153 3)桩端扩底直径与桩身直径之比D/d•D/d愈大,桩端阻力分担的荷载比愈大。•桩端土层好时,应做成扩底桩,有利于提高单位体积桩的承载力。4)桩的长径比L/dL/d增大,传递到桩端的荷载减小,桩身下部侧阻力的发挥降低。在均土层中的长柱,其桩端阻力分担的荷载比趋于零。长径比大的桩多为摩擦桩,扩大桩端直径来提高承载力是徒劳无益的。154 三、桩侧摩阻力和桩端阻力1)极限侧摩阻力与桩土接触面正压力—函数关系ctanuaxaKzxsvv上式计算得到侧阻力是随深度线性增大,但砂土中的模型实验表明,当桩入土深达某一临界深度后,侧阻就不随深度增加了,这个现象称为侧阻的深度效应。155 2)桩侧极限摩阻力与桩土相对位移的关系桩侧摩阻力只要桩土间有不太大的相对位移就能得到充分的发挥,一般认为粘性土中桩侧极限位移s为5~10mm,砂性土中s为10~20mm。UU(大直径钻孔灌注桩,如果孔壁呈凹凸形,发挥侧摩阻力需要的极限位移较大,可达20mm以上,甚至40多mm,约为桩径的2.2%,如果孔壁平直光滑,发挥侧摩阻力需要的极限位移较小,只有3~4mm。)按规范规定的桩顶沉降为40毫米,或大直径桩桩底直径的5%沉降量对应荷载为桩的极限承载力摩阻力可基本发挥。s曲线156 157 3)桩端阻力q与对应的桩端极限位移sPUPU桩底阻力的充分发挥需要有较大的位移值,桩端阻力q对应的桩端PU极限位移s在粘性土中约为桩底直径的4-5%,在砂性土中约为8%~PU15%,对于钻孔桩,由于孔底虚土、沉渣压缩的影响,发挥端阻极限值所需位移更大.因此目前规范规定的桩顶沉降为40毫米,或大直径桩桩底直径的5%沉降量对应荷载为桩的极限承载力是偏保守的(端阻力可能未全部发挥)。按土体极限平衡理论导得的、用于计算桩端阻力的极限平衡理论公式有很多,可统一表达为:***qpuccNc1bNqhNq计算单位极限端阻时,则端阻将随桩端入土深度线性增大。但实际上端阻也存在深度效应现象。158 四、桩的两种破坏模式及对应的单桩荷载沉降曲线陡降型:摩擦桩或桩底持力层不够坚实、桩径不大、破坏时桩端刺入持力层的桩。对应沉降曲线A缓变型:桩底非密实砂类土、粉土、桩底面积大、桩底塑性区随荷载增长逐渐扩展的桩。对应沉降曲线B159 五、单桩竖向承载力的控制因素单桩竖向承载力的确定,取决于两方面:•其一,桩身的材料强度;•其二,地层的支承力。•设计时分别按这两方面确定后取其中的小值。QRKa六、负摩阻力问题有些情况下,由于桩周存在厚度较大的软土,此时由于软土自重固结、场地填土、大面积堆载、以及降低地下水位等因素,使得桩周土体沉降大于桩身沉降,从而对桩身产生向下的拖曳作用这就是负摩阻力,对桩的承载力是不利的,应考虑其影响160 七、桩基设计原则建筑用桩基采用以概率论为基础的极限状态设计方法,以可靠度指标度量桩基的可靠度,采用以分项系数表达的极限状态设计表达式进行计算。桩基极限状态分为两类:1)承载能力极限状态:对应于桩基达到最大承载能力或整体失稳或发生不适合继续承载的变形;2)正常使用极限状态:对应于桩基达到建筑物正常使用所规定的变形限值或达到耐久性所要求的某项限值。桩基础应按承载能力和正常使用两类极限状态进行设计验算。对于桩中心距不大于6倍桩径的桩基,其最终沉降量计算可采用等效作用分层总和法。等效作用面位于桩端平面,等效作用面积为桩承台投影面积,等效作用附加压力近似取承台底平均附加压力。等效作用面以下的应力分布采用各向同性均质直线变形体理论。161 4.3桩基检测技术总体要求一、桩基检测的目的:检查桩基承载力和桩身结构完整性;二、检测的技术依据:1、中华人民共和国行业标准《建筑桩基检测技术规范》JGJ-106-20142、中华人民共和国行业标准《建筑桩基技术规范》JGJ-94-20083、各省市自治区地方标准(浙江省标准《基桩低应变动力检测技术规程》DBJ10-4-98)---待修订162 三、桩基检测方法分类1、静态测试方法:3、其他测试方法:1)竖向抗压静载试验;1)各类成孔检测法;2)竖向抗拔静载试验;2)钻孔取芯法检测;3)水平静载试验;4)自平衡法;3)声波透射法;2、动态测试方法:1)低应变法;2)高应变法;3)静动态法;163 四、列入《建筑桩基检测技术规范》JGJ-106-2014的检测方法检测方法检测目的确定单桩竖向抗压极限承载力;单桩竖向抗压静载试验判定竖向抗压承载力是否满足设计要求;通过桩身内力及变形测试,测定桩侧、桩端阻力;验证高应变法的单桩竖向抗压承载力检测结果确定单桩竖向抗拔极限承载力;单桩竖向抗拔静载试验判定竖向抗拔承载力是否满足设计要求;通过桩身内力及变形测试,测定桩的抗拔摩阻力确定单桩水平临界和极限承载力,推定土抗力参数;单桩水平静载试验判定水平承载力或水平位移是否满足设计要求;通过桩身内力及变形测试,测定桩身弯矩164 检测灌注桩桩长、桩身混凝土强度、桩底沉渣厚度,钻芯法判定或鉴别桩端岩土性状,判定桩身完整性类别低应变法检测桩身缺陷及其位置,判定桩身完整性类别判定单桩竖向抗压承载力是否满足设计要求;高应变法检测桩身缺陷及其位置,判定桩身完整性类别;分析桩侧和桩端土阻力;进行打桩过程监控声波透射法检测灌注桩桩身缺陷及其位置,判定桩身完整性类别165 五、桩基检测总体要求1、单位资质和人员上岗证要求•(1)基桩检测机构只有经国务院、省级建设行政主管部门检测资质认可和计量行政主管部门的计量认证考核合格后,才能合法开展检测业务;•(2)检测人员必须经过培训学习,具备必要的基桩检测方面的理论基础和实践经验,掌握必备的岩土工程特别是桩基工程方面的知识,并经考核合格后,持证上岗从事检测工作。检测范围:具有对应专项检测资质检测项目、参数通过计量认证166 2、检测程序熟悉工程情况,了解委托方和设计单位相关要求167 3、检测内容和方法选用3.1.1基桩检测分施工前提供设计依据的试验桩检测和施工后提供验收依据的工程桩检测。(1)承载力检测:静载荷试验、高应变检测1)静载荷试验:在施工前,满足下列条件之一时,应采用该法确定单桩竖向承载力特征值:3.1.2满足下列条件之一或当设计有要求时,施工前应进行试验桩检测并确定单桩极限承载力:•设计等级为甲级的桩基;•无相关试桩资料可参照的乙级桩基;•地质条件复杂、基桩施工质量可靠性低;•本地区采用的新桩型或新工艺。•3.1.3工程桩应进行单桩承载力和桩身完整性检测。•3.1.4基桩检测方法应根据桩基设计等级、基桩特点、方法适应性,按表3.1.4检测目的合理选择,必要时应采用两种或多种检测方法。168 地基基础设计等级——建筑地基基础设计规范GB50007-2011设计等建筑和地基类型级重要的工业与民用建筑物30层以上的高层建筑体型复杂,层数相差超过10层的高低层连成一体建筑物大面积的多层地下建筑物(如地下车库,商场.运动场等)甲级对地基变形有特殊要求的建筑物复杂地质条件下的坡上建筑物(包括高边坡)对原有工程影响较大的新建建筑物场地和地基条件复杂的一般建筑物位于复杂地质条件及软土地区的二层及二层以上地下室的基坑工程乙级除甲级,丙级以外的工业与民用建筑物场地和地基条件简单,荷载分布均匀的七层及七层以下民用建筑及一般工业丙级建筑物;次要的轻型建筑物169 3.2.2调查、资料收集阶段宜包括下列内容:1)收集被检测工程的岩土工程勘察资料、桩基设计图纸、施工记录;了解施工工艺和施工中出现的异常情况。高低应变动测仪检查调试:模型桩或尼龙棒;主要检查仪器2)进一步明确委托方的具体要求。的频率精度和波形是否正常;3)检测项目现场实施的可行性。超声波检测仪:可用标准混凝土块;主要检查仪器的声时和波形是否正常;3.2.3应根据调查结果、检测目的和检测方法的适用范围,选择检测方法,制定检测方案。检测方案宜包含以下内容:工程及地质概况、基桩参数和设计要求、施工工艺、检测方法和数量、受检桩选取原则、检测周期以及所需的机械或人工配合。3.2.4检测前应对仪器设备检查调试,检测用仪器设备应在检定或校准周期的有效期内。3.2.5检测开始时间应符合下列规定:1)当采用低应变法或声波透射法检测时,受检桩混凝土强度至少达到设计强度的70%,且不小于15MPa。2)当采用钻芯法检测时,受检桩的混凝土龄期达到28d或同条件养护的预留试块强度达到设计强度。3)承载力检测前的休止时间除应达到本条第2款规定的桩身混凝土强度外,当无成熟的地区经验时,尚不应少于表3.2.5规定的时间。休止时间(d)土的类别砂土7粉土10非饱和15黏性土饱和25注:对于泥浆护壁灌注桩,宜适当延长休止时间。 3.2.6验收检测的受检桩选择宜符合下列规定:施工质量有疑问的桩;设计方认为重要的桩;局部地质条件出现异常的桩;施工工艺不同的桩;承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩;除上述规定外,同类型桩宜均匀随机分布。3.2.7受检桩宜先进行桩身完整性检测,后进行承载力检测。当基础埋深较大时,桩身完整性检测应在基坑开挖至基底标高后进行。3.2.8当发现检测数据异常时,应查找原因,重新检测。3.2.9当现场操作环境不符合仪器设备使用要求时,应采取有效的防护措施。3.3.1施工前试验桩检测,应依据设计确定的基桩受力状态采用相对应的静载试验方法确定单桩极限承载力;检测数量在同一条件下不应少于3根,且不宜少于预计总桩数的1%;当预计工程桩总数在50根以内时,不应少于2根。3.3.2打入式预制桩有下列要求之一时,应采用高应变法进行试打桩的打桩过程监测:控制打桩过程中的桩身应力;选择沉桩设备和确定工艺参数;选择桩端持力层。在相同施工工艺和相近地质条件下,试打桩数量不应少于3根。 3.3.3桩身完整性检测方法的选择应符合3.1.4条的规定,当一种方法不能全面评判基桩完整性时,应采用两种或多种检测方法,检测数量应符合下列规定:每个承台检测桩数不得少于1根。设计等级为甲级,或地质条件复杂、成桩质量可靠性较低的灌注桩,检测数量不应少于总桩数的30%,且不得少于20根;其他桩基工程的检测数量不应少于总桩数的20%,且不得少于10根。大直径嵌岩灌注桩或设计等级为甲级的大直径灌注桩,应在上述两款规定的检测桩数范围内选取部分受检桩,采用声波透射法或钻芯法进行检测,检测数量不应少于总桩数的10%。4当符合第3.2.6条第1~4款规定的桩数较多,或为了全面了解整个工程基桩的桩身完整性情况时,应适当增加检测数量。3.3.4对单位工程内且在同一条件下的工程桩,当符合下列条件之一时,应采用单桩竖向抗压静载试验进行承载力验收检测:1设计等级为甲级的桩基;2施工前未按3.3.1条进行单桩静载试验的工程;3施工前进行了单桩静载试验,但施工过程变更了工艺参数或施工质量出现异常情况;4地质条件复杂、桩施工质量可靠性低;工程桩施工前后,场地土质条5本地区采用的新桩型或新工艺;6挤土群桩施工产生挤土效应。件发生变化检测数量不应少于总桩数的1%,且不少于3根;当总桩数在50根以内时,不应少于2根。 3.3.5对第3.3.4条规定条件外的工程桩,单桩承载力验收检测应符合下列规定:1当采用单桩静载试验时,检测数量宜按第3.3.4条规定执行。2预制桩和满足高应变法适用范围的灌注桩,可采用高应变法检测单桩竖向抗压承载力,检测数量不宜少于总桩数的5%,且不得少于5根。3.3.6当有本地区相近条件的对比验证资料时,高应变法也可作为第3.3.4条规定条件下单桩竖向抗压承载力验收检测的补充,检测数量宜按第3.3.5条第2款规定执行。3.3.7对于端承型大直径灌注桩,当受设备或现场条件限制无法检测单桩竖向抗压承载力时,可选择下列方式之一进行持力层核验:1采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层,检测数量不应少于总桩数的10%,且不应少于10根。2采用深层平板载荷试验和基岩载荷板实验的,检测按GB50007和JGJ94规定执行,检测数量不应少于总桩数的1%,且不应少于3根。3.3.8对抗拔或水平力有设计要求的桩基工程,单桩承载力验收检测应采用单桩竖向抗拔或单桩水平静载试验,检测数量应符合3.3.4条的规定。注意:高应变检测承载力的前提:桩身强度可以承受极限承载力;(见高应变法条文说明)。因此对于低应变检测发现桩身有缺陷的桩,是不能用高应变确定其桩身承载力是否能满足要求的!!(3.4.5)规定可验证完整性.173 3.4验证与扩大检测3.4.1单桩竖向承载力验证采用单桩竖向抗压静载试验;3.4.2桩身浅部缺陷可采用开挖验证。3.4.3桩身或接头存在裂隙的预制桩可采用高应变法验证,管桩也可采用孔内摄像的方式验证。3.4.4单孔钻芯检测发现桩身混凝土质量问题时,宜在同一基桩增加钻孔验证。3.4.5对低应变法检测中不能明确完整性类别的桩或Ⅲ类桩,可根据实际情况采用静载法、钻芯法、高应变法、开挖等适宜的方法验证检测。3.4.6桩身混凝土实体强度可在桩顶浅部钻取芯样验证。3.4.7当采用低应变法、高应变法和声波透射法检测桩身完整性发现有Ⅲ、Ⅳ类桩存在,且不能为补强或设计变更方案提供可靠依据时,宜采用原检测方法(声波透射法可改用钻芯法),在未检桩中继续扩大检测。当原检测方法为声波透射法时,可改用钻芯法。3.4.8当单桩承载力或钻芯法检测结果不满足设计要求时,应分析原因并扩大检测。验证检测或扩大检测采用的方法和检测数量应得到有关各方的确认。不完全验证原则:只能是部分验证,如静载验证低应变取芯验证低应变,超声波验证低应变。 表3.5.1桩身完整性分类表7、检测结果评价1)完整性评价桩身完整性类别分类原则Ⅰ类桩桩身完整Ⅱ类桩桩身有轻微缺陷,不会影响桩身结构承载力的正常发挥Ⅲ类桩桩身有明显缺陷,对桩身结构承载力有影响Ⅳ类桩桩身存在严重缺陷包括竖向和水平向承载力2)承载力评价3.5.3工程桩承载力检测结果的评价,应给出每根受检桩的承载力检测值,并据此给出单位工程同一条件下的单桩承载力是否满足设计要求的结论。单桩承载力特征值满足设计要求:不意味着全部基桩承载力满足要求单桩承载力检测仅反映检测时的情况,工程条件变化时,承载力可能变化175 3.5.5检测报告应包含以下内容:1)委托方名称,工程名称、地点,建设、勘察、设计、监理和施工单位,基础、结构型式,层数,设计要求,检测目的,检测依据,检测数量,检测日期;2)地质条件描述;3)受检桩的桩型、尺寸、桩号、桩位、桩顶标高和相关施工记录;4)检测方法,检测仪器设备,检测过程叙述;5)受检桩的检测数据,实测与计算分析曲线、表格和汇总结果;6)与检测内容相应的检测结论。
