试谈变电站高填方地基处理及高边坡防治

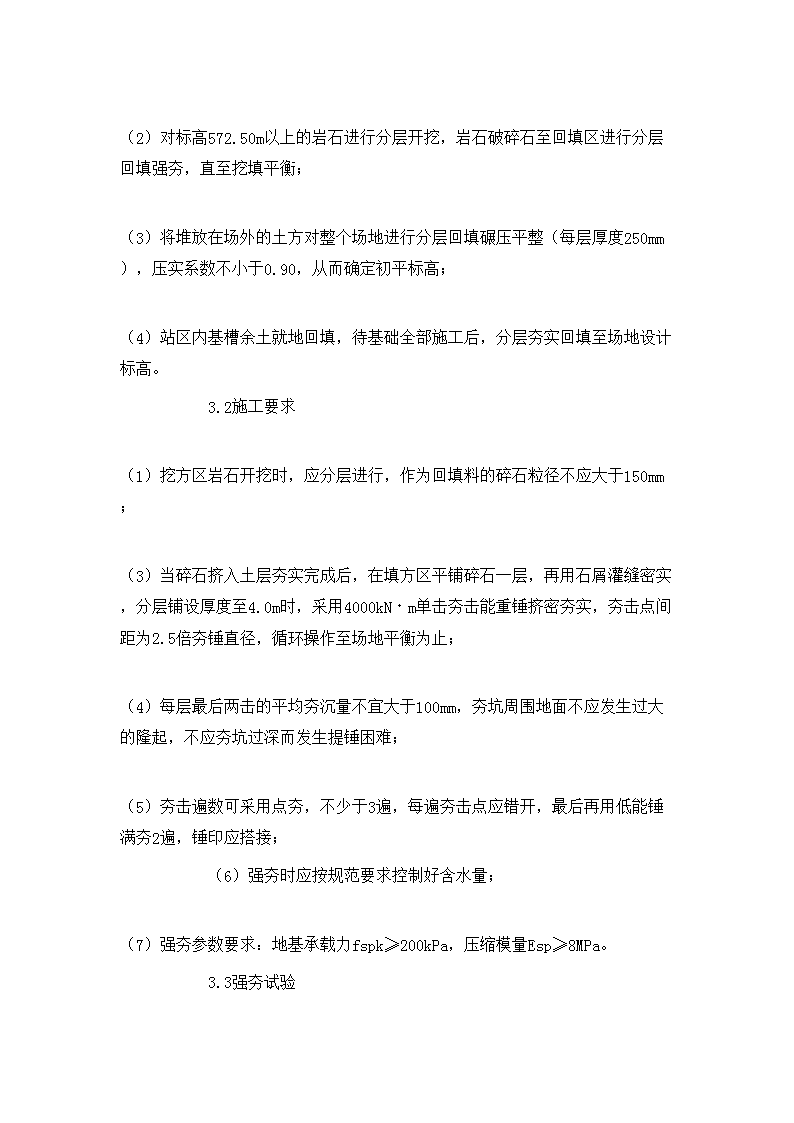

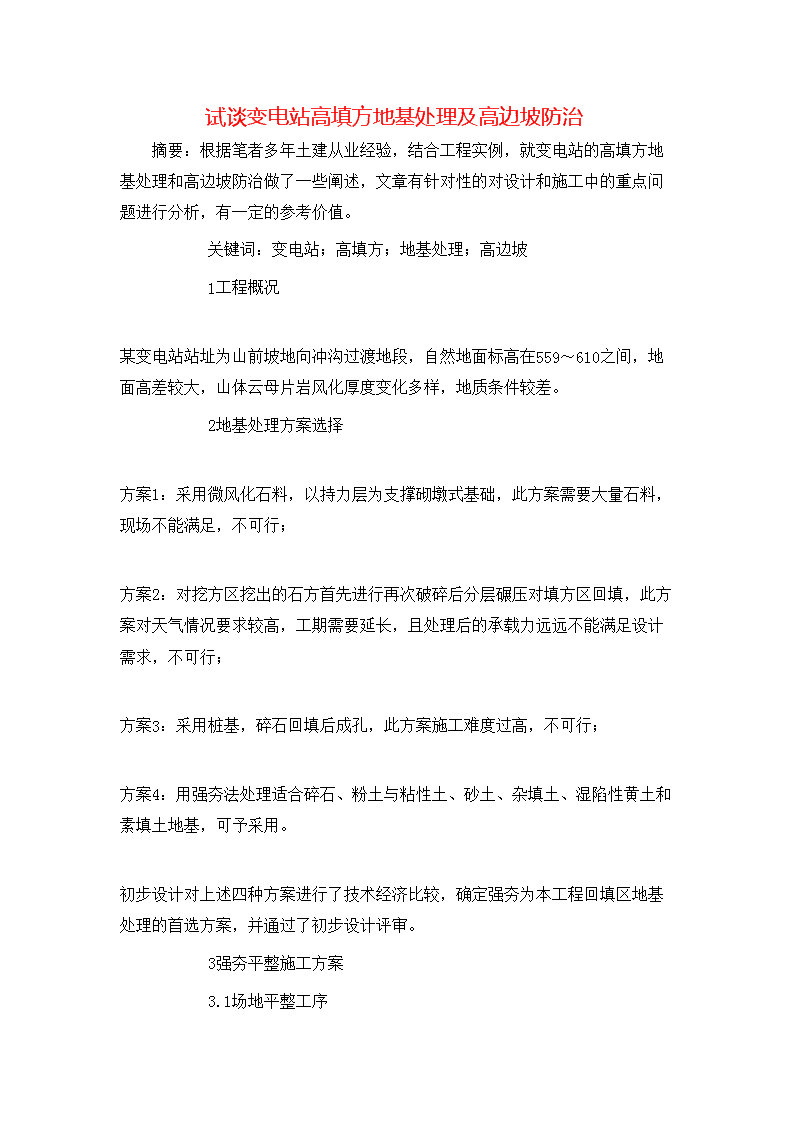

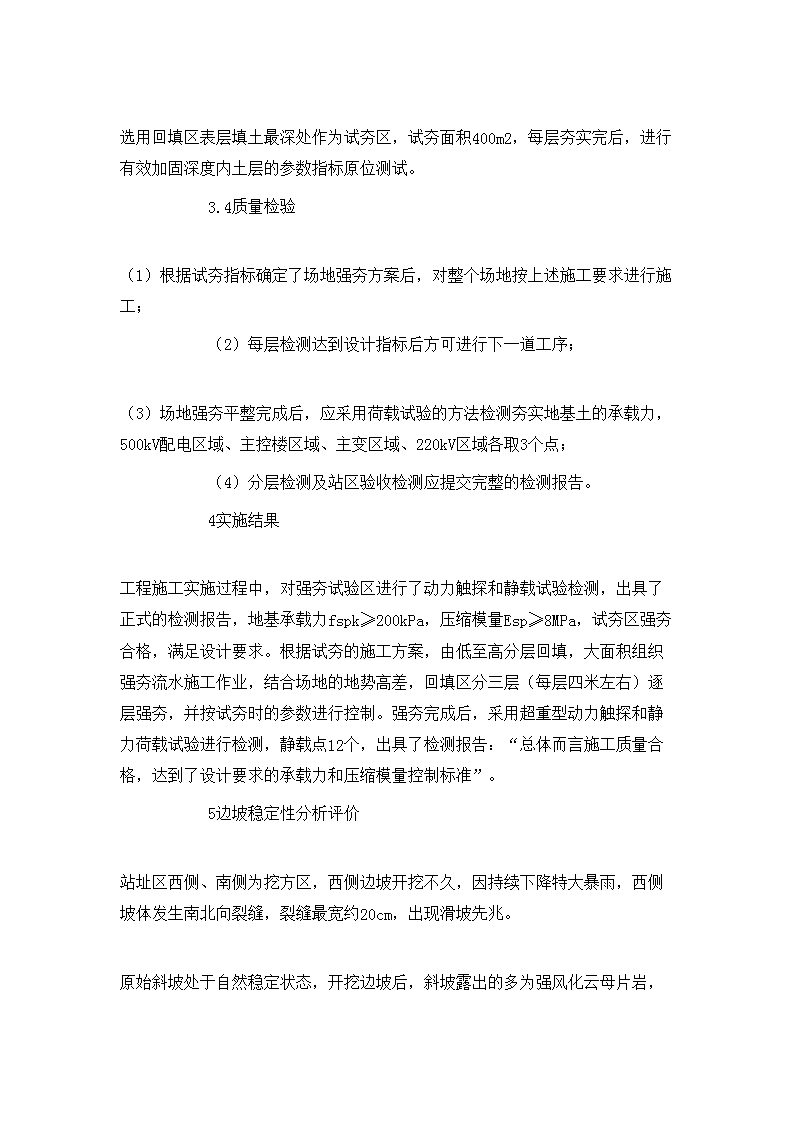

试谈变电站高填方地基处理及高边坡防治摘要：根据笔者多年土建从业经验，结合工程实例，就变电站的高填方地基处理和高边坡防治做了一些阐述，文章有针对性的对设计和施工中的重点问题进行分析，有一定的参考价值。关键词：变电站；高填方；地基处理；高边坡1工程概况某变电站站址为山前坡地向冲沟过渡地段，自然地面标高在559～610之间，地面高差较大，山体云母片岩风化厚度变化多样，地质条件较差。2地基处理方案选择方案1：采用微风化石料，以持力层为支撑砌墩式基础，此方案需要大量石料，现场不能满足，不可行；方案2：对挖方区挖出的石方首先进行再次破碎后分层碾压对填方区回填，此方案对天气情况要求较高，工期需要延长，且处理后的承载力远远不能满足设计需求，不可行；方案3：采用桩基，碎石回填后成孔，此方案施工难度过高，不可行；方案4：用强夯法处理适合碎石、粉土与粘性土、砂土、杂填土、湿陷性黄土和素填土地基，可予采用。初步设计对上述四种方案进行了技术经济比较，确定强夯为本工程回填区地基处理的首选方案，并通过了初步设计评审。3强夯平整施工方案3.1场地平整工序 （2）对标高572.50m以上的岩石进行分层开挖，岩石破碎石至回填区进行分层回填强夯，直至挖填平衡；（3）将堆放在场外的土方对整个场地进行分层回填碾压平整（每层厚度250mm），压实系数不小于0.90，从而确定初平标高；（4）站区内基槽余土就地回填，待基础全部施工后，分层夯实回填至场地设计标高。3.2施工要求（1）挖方区岩石开挖时，应分层进行，作为回填料的碎石粒径不应大于150mm；（3）当碎石挤入土层夯实完成后，在填方区平铺碎石一层，再用石屑灌缝密实，分层铺设厚度至4.0m时，采用4000kN・m单击夯击能重锤挤密夯实，夯击点间距为2.5倍夯锤直径，循环操作至场地平衡为止；（4）每层最后两击的平均夯沉量不宜大于100mm，夯坑周围地面不应发生过大的隆起，不应夯坑过深而发生提锤困难；（5）夯击遍数可采用点夯，不少于3遍，每遍夯击点应错开，最后再用低能锤满夯2遍，锤印应搭接；（6）强夯时应按规范要求控制好含水量；（7）强夯参数要求：地基承载力fspk≥200kPa，压缩模量Esp≥8MPa。3.3强夯试验 选用回填区表层填土最深处作为试夯区，试夯面积400m2，每层夯实完后，进行有效加固深度内土层的参数指标原位测试。3.4质量检验（1）根据试夯指标确定了场地强夯方案后，对整个场地按上述施工要求进行施工；（2）每层检测达到设计指标后方可进行下一道工序；（3）场地强夯平整完成后，应采用荷载试验的方法检测夯实地基土的承载力，500kV配电区域、主控楼区域、主变区域、220kV区域各取3个点；（4）分层检测及站区验收检测应提交完整的检测报告。4实施结果工程施工实施过程中，对强夯试验区进行了动力触探和静载试验检测，出具了正式的检测报告，地基承载力fspk≥200kPa，压缩模量Esp≥8MPa，试夯区强夯合格，满足设计要求。根据试夯的施工方案，由低至高分层回填，大面积组织强夯流水施工作业，结合场地的地势高差，回填区分三层（每层四米左右）逐层强夯，并按试夯时的参数进行控制。强夯完成后，采用超重型动力触探和静力荷载试验进行检测，静载点12个，出具了检测报告：“总体而言施工质量合格，达到了设计要求的承载力和压缩模量控制标准”。5边坡稳定性分析评价站址区西侧、南侧为挖方区，西侧边坡开挖不久，因持续下降特大暴雨，西侧坡体发生南北向裂缝，裂缝最宽约20cm，出现滑坡先兆。 原始斜坡处于自然稳定状态，开挖边坡后，斜坡露出的多为强风化云母片岩，因长时间降雨，大量雨水沿岩土体裂隙入渗，强风化云母片岩遇水后，抗剪强度降低，导致岩体沿片理及节理组合的最危险滑动面产生滑动。站址南侧为基岩高边坡，主要由强―中等风化的云母片岩组成，随着时间的推移，该边坡岩石风化程度会进一步加深，其强度也会不断降低。在施工整平过程中，破坏了原有植被，增大了坡角和坡高，减少了坡体的下部支撑力，同时由于削坡后的卸载作用，导致坡体中的应力重新分配，南侧边坡亦有产生沿软弱结构面滑移的可能。6边坡岩土工程勘察为查明边坡的空间形态、地层岩性、岩土结构、风化分带和物质组成，以及水文气象、水文地质资料、地下水条件、场地地震效应分析等，进行了边坡岩土工程勘察，本文仅列出岩土层主要力学性质指标如表1：根据《建筑边坡工程技术规范》（GB50330-2002），边坡工程安全等级为Ⅰ级，安全系数取1.35。7边坡防治设计治理主要措施为板桩式挡土墙、挡土墙工程、格构锚杆植草绿化护坡工程和排水工程（含地表、支撑渗沟），本文只介绍板桩式挡土墙和格构锚杆植草绿化护坡工程。7.1板桩式挡土墙7.2格构锚杆护坡8结语随着推广实施“资源节约型、环境友好型、工业化”变电站，节约土地资源必将成为常态，站址选择也必将面临越来越复杂的建设条件。复杂的山区地形地貌、荒山荒坡，势必涉及到土方的深挖高填与边坡防治。因此，做好劈山填谷场地的地基处理与边坡防治至关重要。
