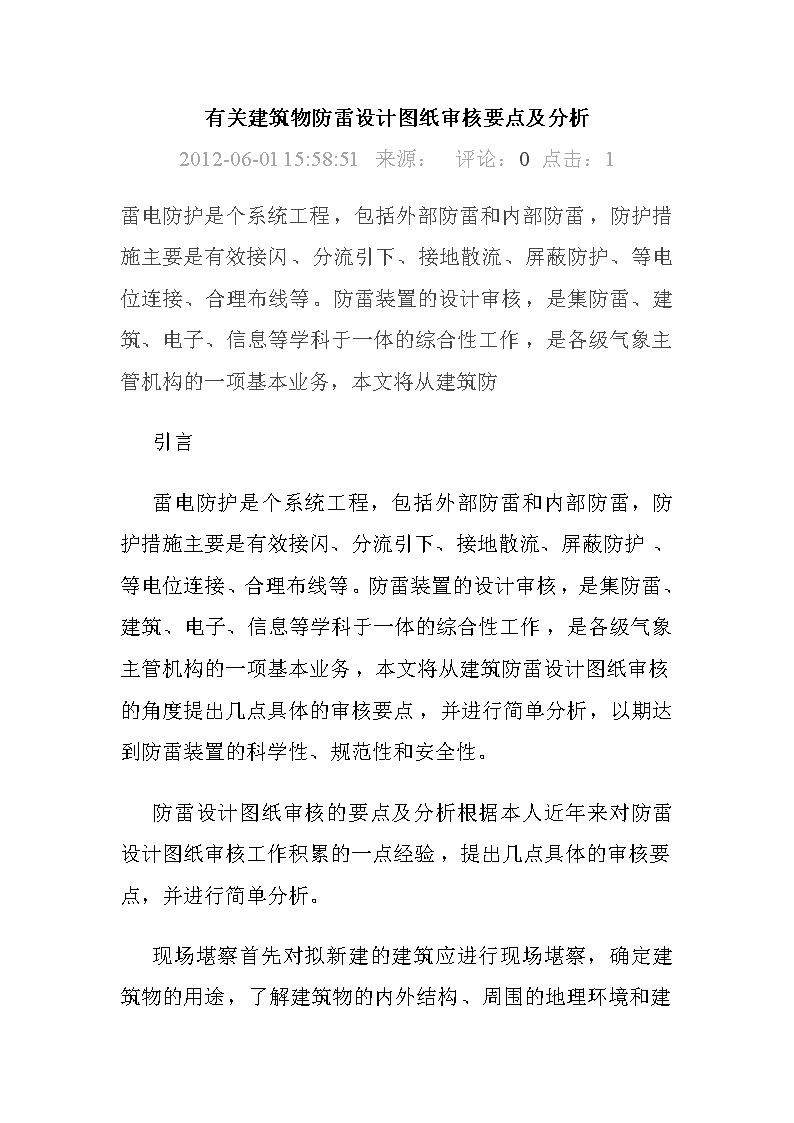

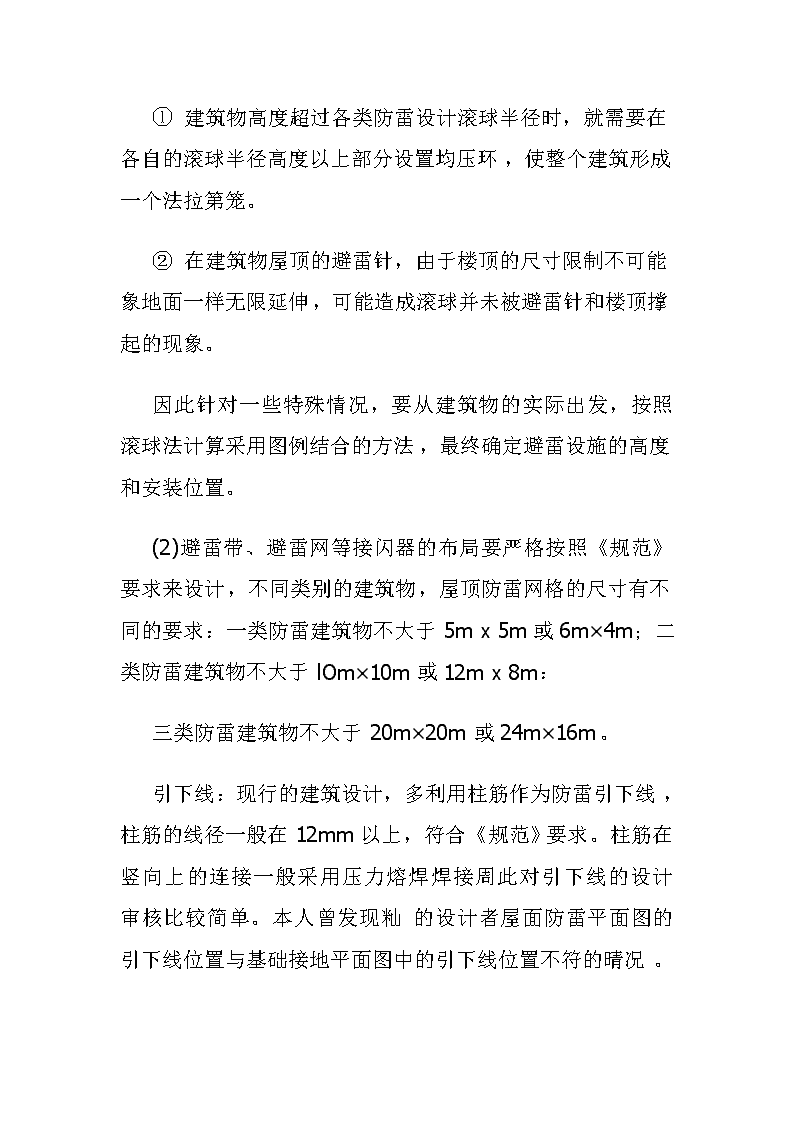

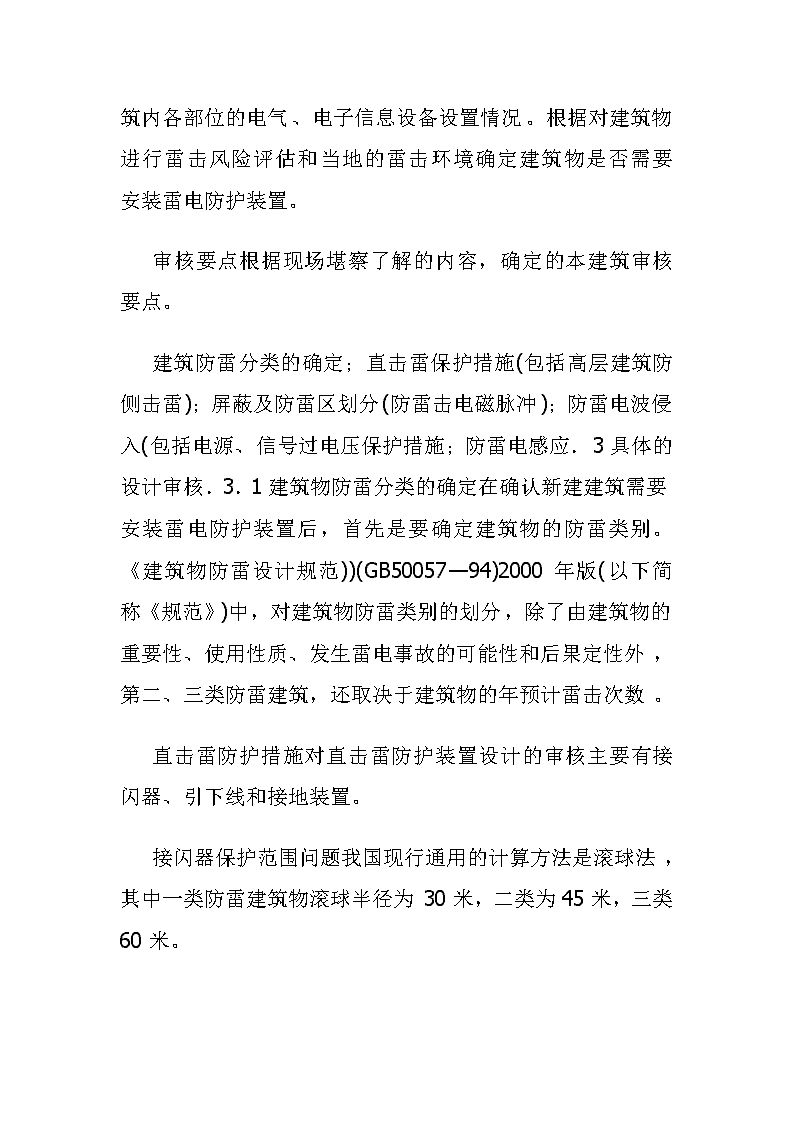

'有关建筑物防雷设计图纸审核要点及分析2012-06-0115:58:51   来源：   评论：0点击：1-雷电防护是个系统工程，包括外部防雷和内部防雷，防护措施主要是有效接闪、分流引下、接地散流、屏蔽防护、等电位连接、合理布线等。防雷装置的设计审核，是集防雷、建筑、电子、信息等学科于一体的综合性工作，是各级气象主管机构的一项基本业务，本文将从建筑防引言雷电防护是个系统工程，包括外部防雷和内部防雷，防护措施主要是有效接闪、分流引下、接地散流、屏蔽防护、等电位连接、合理布线等。防雷装置的设计审核，是集防雷、建筑、电子、信息等学科于一体的综合性工作，是各级气象主管机构的一项基本业务，本文将从建筑防雷设计图纸审核的角度提出几点具体的审核要点，并进行简单分析，以期达到防雷装置的科学性、规范性和安全性。防雷设计图纸审核的要点及分析根据本人近年来对防雷设计图纸审核工作积累的一点经验，提出几点具体的审核要点，并进行简单分析。 现场堪察首先对拟新建的建筑应进行现场堪察，确定建筑物的用途，了解建筑物的内外结构、周围的地理环境和建筑内各部位的电气、电子信息设备设置情况。根据对建筑物进行雷击风险评估和当地的雷击环境确定建筑物是否需要安装雷电防护装置。审核要点根据现场堪察了解的内容，确定的本建筑审核要点。建筑防雷分类的确定；直击雷保护措施(包括高层建筑防侧击雷)；屏蔽及防雷区划分(防雷击电磁脉冲)；防雷电波侵入(包括电源、信号过电压保护措施；防雷电感应．3具体的设计审核．3．1建筑物防雷分类的确定在确认新建建筑需要安装雷电防护装置后，首先是要确定建筑物的防雷类别。《建筑物防雷设计规范))(GB50057—94)2000年版(以下简称《规范》)中，对建筑物防雷类别的划分，除了由建筑物的重要性、使用性质、发生雷电事故的可能性和后果定性外，第二、三类防雷建筑，还取决于建筑物的年预计雷击次数。直击雷防护措施对直击雷防护装置设计的审核主要有接闪器、引下线和接地装置。接闪器保护范围问题我国现行通用的计算方法是滚球法，其中一类防雷建筑物滚球半径为30米，二类为45米，三类60米。 ①建筑物高度超过各类防雷设计滚球半径时，就需要在各自的滚球半径高度以上部分设置均压环，使整个建筑形成一个法拉第笼。②在建筑物屋顶的避雷针，由于楼顶的尺寸限制不可能象地面一样无限延伸，可能造成滚球并未被避雷针和楼顶撑起的现象。因此针对一些特殊情况，要从建筑物的实际出发，按照滚球法计算采用图例结合的方法，最终确定避雷设施的高度和安装位置。(2)避雷带、避雷网等接闪器的布局要严格按照《规范》要求来设计，不同类别的建筑物，屋顶防雷网格的尺寸有不同的要求：一类防雷建筑物不大于5mx5m或6m×4m；二类防雷建筑物不大于lOm×10m或12mx8m：三类防雷建筑物不大于20m×20m或24m×16m。引下线：现行的建筑设计，多利用柱筋作为防雷引下线，柱筋的线径一般在12mm以上，符合《规范》要求。柱筋在竖向上的连接一般采用压力熔焊焊接周此对引下线的设计审核比较简单。本人曾发现籼的设计者屋面防雷平面图的引下线位置与基础接地平面图中的引下线位置不符的晴况。 一类防雷建筑“独立避雷针的杆塔、架空避雷线的端部和架空避雷网的各支柱处应至少高一根引下线。”，二类防雷建筑“引下线不应少于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于18m。”，三类防雷建筑“引下线不应少于两根，但周长不超过25m且高度不超过40m的建筑物可只设一根引下线。”，“引下线的平均间距不应大于25m。”接地装置接地体和接地线的总和称为接地装置。接地装置可使用自然接地体和人工接地体。利用建筑基础这一自然接地体作为防雷接地极是当今流行的做法，一方面可节省钢材，节省工时，符合“经济合理”原则，另一方面．接地体可以得到很好的保护，其寿命与建筑主体一样长，接地电阻也因接地极深埋而保持稳定。对于一类防雷建筑防直击雷设施“应有独立的接地装置，每一引下线的冲击接地电阻不宜大于10 f。”，注意此处是指冲击接地电阻，应理解冲击接地电阻与工频接地电阻的区别，还应注意接地体的有效长度。有许多建于土壤电阻率大的地区(如山顶上、岩石等)的建筑(如火工库、通讯机站等)，施工方为降低接地电阻以通过有关部门的验收，随意延长接地体。针对这种情况，在防雷设计审核中，应提示设计方，在图纸中应标明最长的有效接地长度，在有效长度内若接地电阻降不下来，应采取极积有效的降阻措施。在土壤电阻率高的地区，依据《规范》，可适当增大冲击接地电阻。高层建筑防侧击雷当建筑物超过滚球半径的高度时，建筑物的侧面会遭受雷电侧击，因此建筑物应采取措施防雷电侧击。可利用建筑物本身的钢构架、钢筋体或其它金属物进行等电位的保护措施。《规范》中对侧击雷的防护要求是：从滚球半径(一类30m,二类，三类60m)高度起，将钢构架和混凝土的钢筋互相连接，利用钢柱或柱子钢筋作为防雷装置引下线，将滚球半径及以上高度外墙上的栏杆、门窗等较大的金属物与防雷装置连接等措施。雷电防护是个系统工程，包括外部防雷和内部防雷，防护措施主要是有效接闪、分流引下、接地散流、屏蔽防护、等电位连接、合理布线等。防雷装置的设计审核，是集防雷、建筑、电子、信息等学科于一体的综合性工作，是各级气象主管机构的一项基本业务，本文将从建筑防 在实际工作，我市及周边地区，一类防雷建筑物高度很少超过30m，当普通建筑物的高度超过45m时，按年预计雷击次数划分防雷分类时，应为第二类防雷建筑。随着经济社会发展，高层建筑物防侧击雷设计中应当考虑分体式空调机等电器的防雷，由于这些设备是在建筑物峻工后安装的，其安装位置、外形尺寸等在设计阶段较难确定，在审核中可要求设计人员从结构梁柱多处引出圆钢至可能安装空调外挂机的安装位置供防雷电侧击使用。防雷电反击雷电反击是指当防雷装置受到雷击时，在接闪器、引下线和接地极上产生很高的电位，如果建筑物内的电气设备、电线和其他金属管线与防雷装置的距离不够时，它们之间就会产生放电，这种现象称之为反击。其结果可能引起电气设备绝缘破坏、金属管道烧穿，从而引起火灾、爆炸及电击等事故。在《规范》中，防雷电反击措施有两种办法，一是采取隔离办法，将电气设备和金属管线与防直雷设施隔离，这种办法在实际中是很难做到的。另一种办法是采取等电位连接，使其电位相等，不会产生反击。在实际工程中主要采用这种办法，在审核工作中，应注意等电位连接所采用的材料规格是否符合规范要求。防雷区的划分和屏蔽(防雷击电磁脉冲防雷区的划分根据《规范》规定，建筑物的防雷区划分为LPZOA，LPZOB，LPZ1。 各区的具体含义本文不再赘述)。将需要保护的空间划分为不同的防雷分区，目的是为了规定各部分空间不同的雷击电磁脉冲的严重程度和等电位联结点的位置，从而决定位于该区域的电子设备采用何种电涌保护器在何处以何种方式实现与共同接地体等电位联结。2)屏蔽、接地和等电位连接防雷电电磁脉冲干扰的理想防雷设计方案是笼式避雷网，它利用的是法拉第笼原理。建筑物的金属结构遍及各处，不用很多钢材就可很容易连接起来形成法拉第笼，从而使建筑物内的电子设备得到很好的屏蔽。屏蔽做得好，不仅能防御空间电磁波的辐射，而且还可使建筑物内部的分流和均压达到最佳效果。这里要说明，屏蔽的做法应根据建筑物内电子设备的要求决定。由于设备的性质不同，因此，有的要求仅对设备本身做屏蔽，有的要求在设备与设备之间做屏蔽，还有的要求在机房做屏蔽。可以按照建筑物内电子设备的多少、繁简、重要程度、摆放位置及进出管线的具体浅谈建筑装饰工程施工质量管理情况自行划分防雷区以取得良好的屏蔽、等电位和接地效果。在工作中，可根据具体情况进行审核，选择最优方案。防雷电波侵入措施雷电波侵入途径有三种，一是直击雷击中室外的金属导线，高压脉冲电压沿导线侵入室内；二是间接雷的电磁脉冲波沿导线传播而侵入室内；三是闪电直接击在建筑物或建筑物附近时，雷电流通过引下线流入接地体，雷电高电位通过电路中的零线、保护接地线和综合布线中)的接地线侵入室内，并沿着导线传播，殃及更大范围。 因此，对新建建筑防雷电波侵入设计的审核主要检查的内容有：低压线路是否穿有关建筑装饰设计技能课程的说课金属钢管埋地引入，埋地长度是否符合《规范》要求，电源线路、信号线路是否按《规范》和《建筑物信息系统防雷设计规范》要求采取过电压保护措施，过电压保护器选型是否正确，是否是本省防雷办备案产品，进出建筑物的各种金属管道是否与防雷电感应的接地装置连接等。防雷电感应《规范》第3．1．1条“第一类防雷建筑物和本规范第2．0．3条第四、五、六款所规定的第二类防雷建筑物尚应采取防雷电感应的措施。”，对防雷电感应设计的审核，可按《规范》第3．2．2条和第3l3．7条规定，逐项对照审核。 需改进和完善之处以上所述仅是依据《规范》对普通建筑物防雷设计应进行的审核的基本内容，而对易燃易爆场所、石油化工、弱电设备及电力与用电等要根据其使用性质参照相应的规范要求进行审核。如审核新建加油站的防雷没计，i丕要依据《=由日油加气站设计规范》有关防雷、防静电要求的有关条款；审核贮气站防雷设计时须依据《城镇燃气设计规范》；对爆炸和火灾危险环境电力装置设计要适用《爆炸和火灾危险环境装置设计规范》有关防雷条款。在日常审核业务中爱认真查阅有关规范要求，还可与设计人员进行沟通、探试以确保审核意见科学、合理。结束语总之，对新建建筑防雷设计进行审核是一项复杂工作，要求从业人员具备雷电学知识、建筑学、电学及相关法律法规等综合性知识，本文所谈仅涉及《规范》基本要求，未能从更深层次深入探讨。如对雷击电磁环境的计算和它所产生的损害程度，以及应采取哪些应对措施防范这些危害，在审核中有待进一步探讨。'
