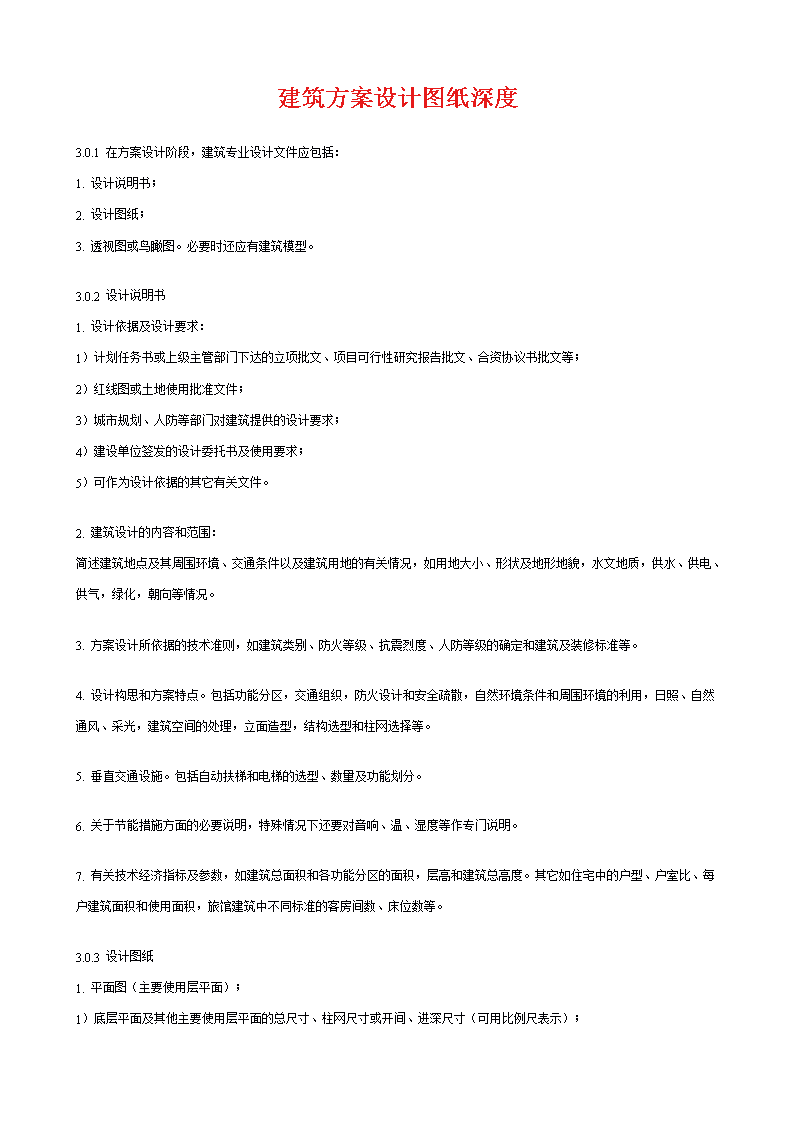

建筑方案设计图纸深度.doc

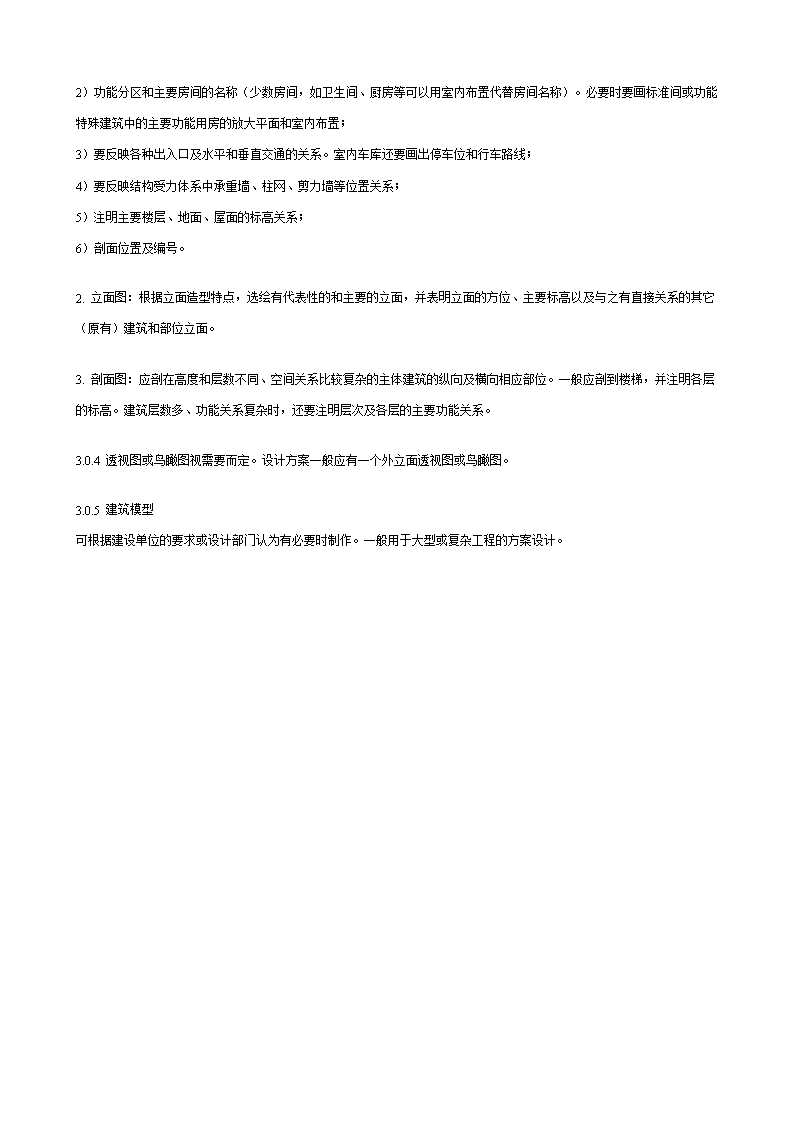

'建筑方案设计图纸深度3.0.1在方案设计阶段，建筑专业设计文件应包括：1.设计说明书；2.设计图纸；3.透视图或鸟瞰图。必要时还应有建筑模型。3.0.2设计说明书1.设计依据及设计要求：1）计划任务书或上级主管部门下达的立项批文、项目可行性研究报告批文、合资协议书批文等；2）红线图或土地使用批准文件；3）城市规划、人防等部门对建筑提供的设计要求；4）建设单位签发的设计委托书及使用要求；5）可作为设计依据的其它有关文件。2.建筑设计的内容和范围：简述建筑地点及其周围环境、交通条件以及建筑用地的有关情况，如用地大小、形状及地形地貌，水文地质，供水、供电、供气，绿化，朝向等情况。3.方案设计所依据的技术准则，如建筑类别、防火等级、抗震烈度、人防等级的确定和建筑及装修标准等。4.设计构思和方案特点。包括功能分区，交通组织，防火设计和安全疏散，自然环境条件和周围环境的利用，日照、自然通风、采光，建筑空间的处理，立面造型，结构选型和柱网选择等。5.垂直交通设施。包括自动扶梯和电梯的选型、数量及功能划分。6.关于节能措施方面的必要说明，特殊情况下还要对音响、温、湿度等作专门说明。7.有关技术经济指标及参数，如建筑总面积和各功能分区的面积，层高和建筑总高度。其它如住宅中的户型、户室比、每户建筑面积和使用面积，旅馆建筑中不同标准的客房间数、床位数等。3.0.3设计图纸1. 平面图（主要使用层平面）；1）底层平面及其他主要使用层平面的总尺寸、柱网尺寸或开间、进深尺寸（可用比例尺表示）；2）功能分区和主要房间的名称（少数房间，如卫生间、厨房等可以用室内布置代替房间名称）。必要时要画标准间或功能特殊建筑中的主要功能用房的放大平面和室内布置；3）要反映各种出入口及水平和垂直交通的关系。室内车库还要画出停车位和行车路线；4）要反映结构受力体系中承重墙、柱网、剪力墙等位置关系；5）注明主要楼层、地面、屋面的标高关系；6）剖面位置及编号。2.立面图：根据立面造型特点，选绘有代表性的和主要的立面，并表明立面的方位、主要标高以及与之有直接关系的其它（原有）建筑和部位立面。3.剖面图：应剖在高度和层数不同、空间关系比较复杂的主体建筑的纵向及横向相应部位。一般应剖到楼梯，并注明各层的标高。建筑层数多、功能关系复杂时，还要注明层次及各层的主要功能关系。3.0.4透视图或鸟瞰图视需要而定。设计方案一般应有一个外立面透视图或鸟瞰图。3.0.5建筑模型可根据建设单位的要求或设计部门认为有必要时制作。一般用于大型或复杂工程的方案设计。'
