家装设计图纸规范.ppt

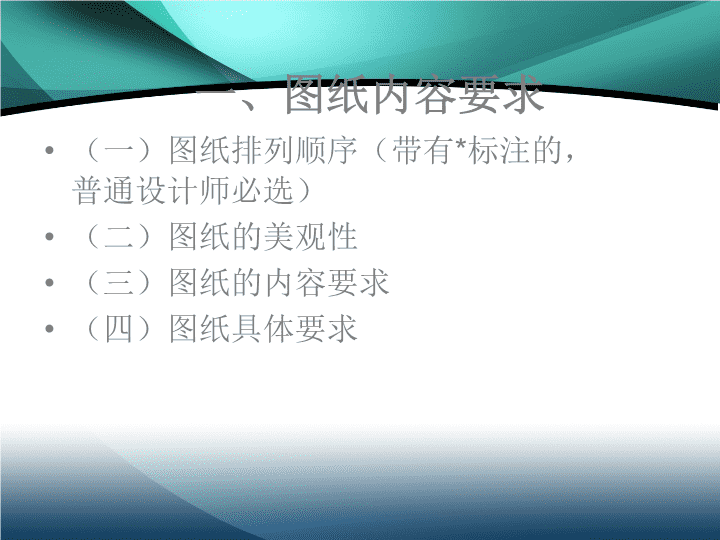

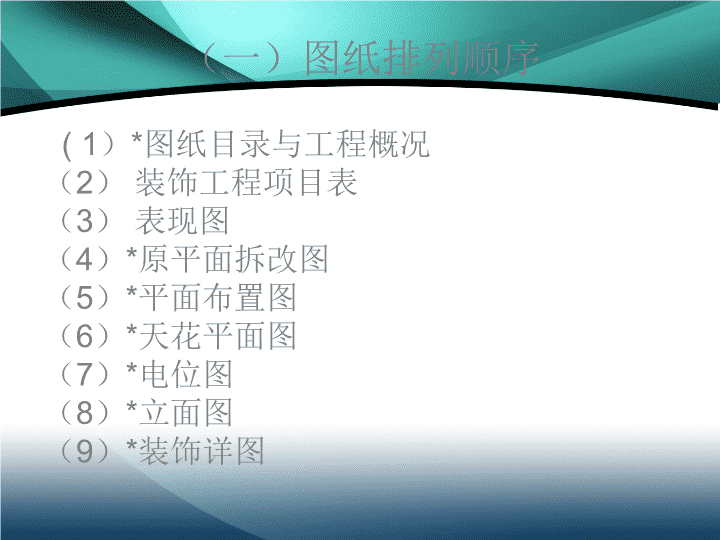

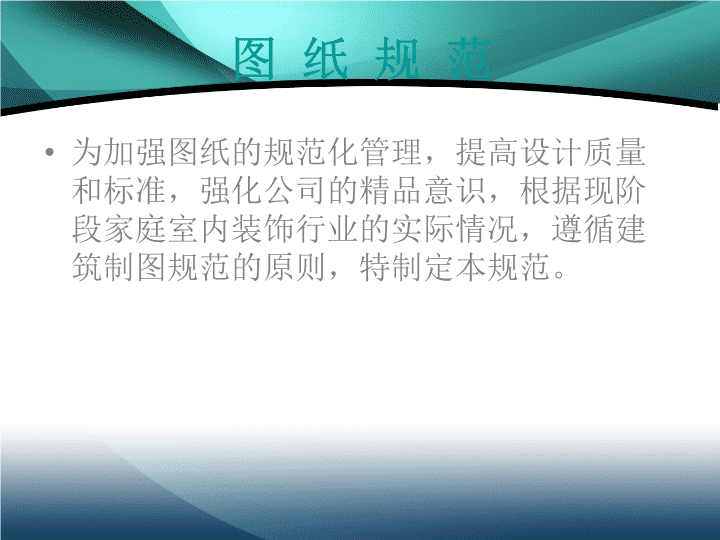

'图纸规范为加强图纸的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特制定本规范。 一、图纸内容要求（一）图纸排列顺序（带有*标注的，普通设计师必选）（二）图纸的美观性（三）图纸的内容要求（四）图纸具体要求 （一）图纸排列顺序(1）*图纸目录与工程概况（2）装饰工程项目表（3）表现图（4）*原平面拆改图（5）*平面布置图（6）*天花平面图（7）*电位图（8）*立面图（9）*装饰详图 （二）图纸的美观性正投影图纸的美观由于家庭室内装饰行业的实际情况，客户多为不了解装饰行业，对室内装饰设计施工图纸不易看懂，因此仅仅是图纸规范是不够的，图纸也必须绘制得更形象，生动，图纸的美观性也非常重要。 （二）图纸的美观性（2）图纸整体包装的装帧要求A设计师交客户的图纸必须使用公司统一下发的封面装订。B封面上客户和设计师的名字必须用公司统一制定的模板打印。C20页内的图纸（封面和封底除外）用拉杆夹装订，20页以上的图纸（封面和封底除外）用公司统一装订。D交审核的图纸须用公司统一制做的封面模板打印在A3白纸上做封面。 （三）图纸的内容要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；正投影制图要求使用专业的绘图工具，在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。因为这类图纸是以明确的线条，描绘建筑内部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。 （三）图纸的内容要求图纸目录工程概况装饰工程项目表表现图原平面拆改图平面布置图天花平面图电位图立面图装饰详图 A、图纸目录与工程概况 B、装饰工程项目表必须注明家庭室内装饰设计每个房间的顶面、墙面、地面、家具、踢脚、门窗及套的材质、品牌、规格、颜色，以便客户及观者对装饰的主材及建议的色彩，配饰思路更清晰。 C、表现图表现图（计算机表现图或手绘表现图）必须要有图名，主任设计师、副主任设计师、优秀设计师必须绘制一张或一张以上，普通设计师是否绘制可自己根据实际需要而定。 D、原平面拆改图拆改图必须详细注明量房尺寸；若原墙体、门、窗有改动，设计师必须标明改动前后的位置，改动墙体要用统一的标识来表示。如平面无拆改项目，此图可略。 E、平面布置图平面图应在建筑物的门、窗洞口处，水平剖切俯视。图内应包括剖切面及投影方向可见的建筑构造。平面图须注清立面标识、房间名称、地面材料（包括块料尺寸、规格，边长≥450的块料应画准排砖位置）、主要家具及家电平面布置图（电视、冰箱、洗衣机、空调）；烟风道与包管道图标应区别开（参见附表图例）。 F、天花平面图天花平面图为实际施工后的镜像。必须标有天花的细部尺寸、标高及所使用的材料名称。要在图上标明灯具位置，并标明灯的名称或灯具图例。木做及复杂造型顶，应有剖切图，并注明剖切位置。 G、电位图电位走线只需标明开关与灯位的控制关系，线形宜用细圆弧线，各种强弱电的插座走线不需标明。要有详细的开关（一联、双联、多联）、电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明标高） H、立面图各种立面图应按正投影原理所绘制。立面图应包括投影方向可见的建筑、家具、家电的外轮廓线和构造图，墙面做法，材料做法及细部尺寸。各种立面图尚不能表达清楚的要做剖切图。剖切图的剖切位，应根据图纸的用途或设计的深度选择能反映全貌特征以及有代表性的部位剖切。剖面图包括剖切面和投影方向可见的施工构造、材料及尺寸标注。 I、装饰详图门窗、家具等制作部分的平、立、剖面图。家具图制做部分必须有平、立、剖面图，家具立面图要有拉手位置示意图。图样中某一部位或构造，需重点索引节点详图。踢脚板、哑口、门窗套等应有剖面图。 （一）图纸选用比例图纸名称常用比例可用比例平面图天花平面图电位图1∶501∶100立面图（包括剖面）装饰详图1∶201∶301∶10（包括家具制作部分的平、立、剖面图）装饰详图（细部节点）1∶101∶51∶41∶31∶21∶1装饰详图（标准门窗及大样）1∶201∶101∶30 （二）线型及宽度的规定1．线型宽度标准：（注：电脑绘制者各种线型宽度可适当再细些）粗实线b：0.6—0.8mm中实线(中虚线)0.5b：0.3mm细实线（细虚线）0.35b：0.2mm2．各种线型的运用：粗实线：用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线；立面图的外轮廓线及地平线、剖切符号、详图符号、图面标志、图名等；中实线：平、立、剖面图及详图中物体的主要结构轮廓线；细实线：平、立、剖面图中可见的次要结构轮廓线，电位图中开关与灯位的控制关系线，标注尺寸线、折断线、引出线、图例线、索引图标、标高图标等；细虚线：家具图中不可见的隔板，门窗的开启方式及图例线等；点划线：中心线、对称线、定位轴线；折断线：不需画全的断开界限；引出线：用于对各种需要说明的部位详细说明 （三）尺寸标注尺寸线及尺寸界限应以细实线绘制，尺寸起止符号的斜短线，应以中粗线绘制，长度为2-3mm,并与尺寸线右方向成45º角；尺寸线应与被注长度平行，两端不宜超出尺寸界限，尺寸界限应与尺寸线垂直；尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸数字如注写位置不够，可错开或引出注写；标注数字以毫米为单位，标注精度为整数，其读数方向如图二： 尺寸标注 （四）标高的表示方法1．标高以室内地面作±0.000的位置，用于天花图中不同吊顶表面距地面高度的表示，用于平面图中室内地台、阳台、厨卫地面等不同高度的表示；2．标高以米为单位，其数字的小数点后保留3位数。 （五）折断线当一个图形的某一部分需要在图面上表现出来，而其余部分不需表现时，其断开界限就用折断线来表示，常用的表现形式有如下三种： （六）引出线1.对图形表达不完善的部位需要引出说明的线形。引出线应采用细直线，不应用曲线，常用的有如下几种：2.索引详图的引出线，应对准圆心；当同时索引几个相同部分时，各引出线应保持平行，如下图所示：3.多层构造引出线，必需通过被引的各层，并须保持垂直方向。被引注说明的层次，需用小圆点（直径≦1mm）表示，如图六所示： （七）详图索引标志1．索引图、索引剖切图图标表示如下，圆用细实线，直径8mm（见图七）。2．索引详图：圆用粗实线，直径14mm，圆内横线用细实线绘制（见图八）。 （八）剖切的表示方法整体性剖切：A沿图面上下方或左右方，进行整体性的剖切。剖切线尽量不穿越图面上的线条，当剖切线需要转折时，以一次为限；B详图标志：在剖切图的图下方注明剖切图标及比例即可，如图九。局部剖切：表示方法详见图七（C、D）及图八。 （九）其他1．字体要求：图纸中说明性文字字体高度为3-4mm，图名字体高度为5-7mm,标注数字字体高度为3mm。2．图纸名称的表示：应有图名、比例（字体高度是图名的一半），图名下面有粗实线、细实线两道线，长度与字体对齐，两线相距2mm，见图十。平面图中方向性图标：用于平面图中各立面的标识，放置在平面图的左或右下方，见图十一。 三、常用图例及图标 规范图电脑打印设置(参考)一．线型颜色规定：整套图需有三种颜色（如：白、红、兰）不要太多颜色。（1∶50打印）1.白（粗实线）墙体的轮廓线，整体剖切的表示（A）局部剖切的方向（）图名下的第一条横线。2.红（中实线）主要家具的结构轮廓线，标注的数字，图名下面的第二条横线,房间名称3.兰（细实线）地板、地砖及地面材料及地面、顶面的材料说明的文字。家电、家俱内部的线条（除轮廓线外）尺寸界限、尺寸线、电位图中的控制关系线，物体中的填充线、标高符号、引出线、详图索引植物等装饰品4.红（中虚线）拆除墙体5.兰（细虚线）家俱图中不可见的隔板，门、窗的开启方式。 规范图电脑打印设置(参考)二．线型打印设置1.1∶50、1∶60打印①白：0.6②红：0.3③兰：0.032．1∶20、1∶30打印①白：0.5②红：0.22③兰：0.03 规范图电脑打印设置(参考)三．数字、文字设置的规定1．1∶50、1∶60打印（平面）①图名：200红线②房间名称：150红线主要家俱、电器、地面、天花材料③说明及其它文字：80兰线④尺寸数字：100红线⑤比例：80兰线2．1∶20、1∶30打印（立面）①图名：120红线②索引文字：60兰线'
