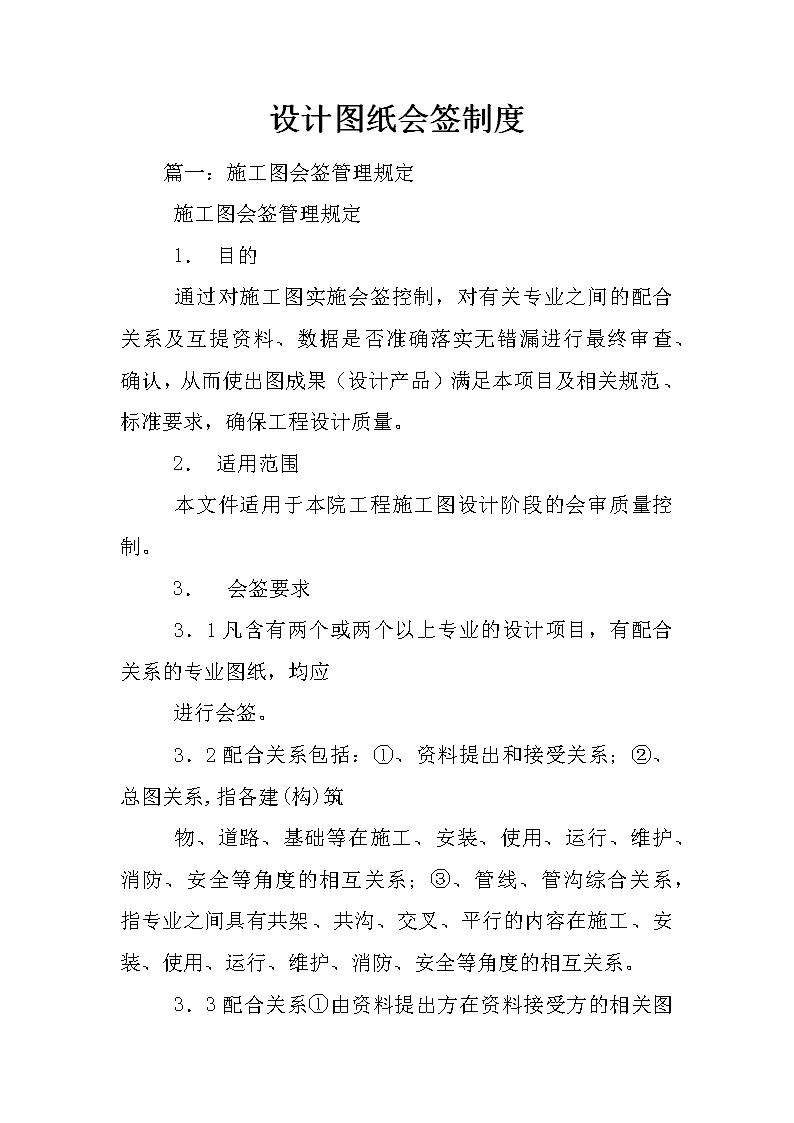

设计图纸会签制度

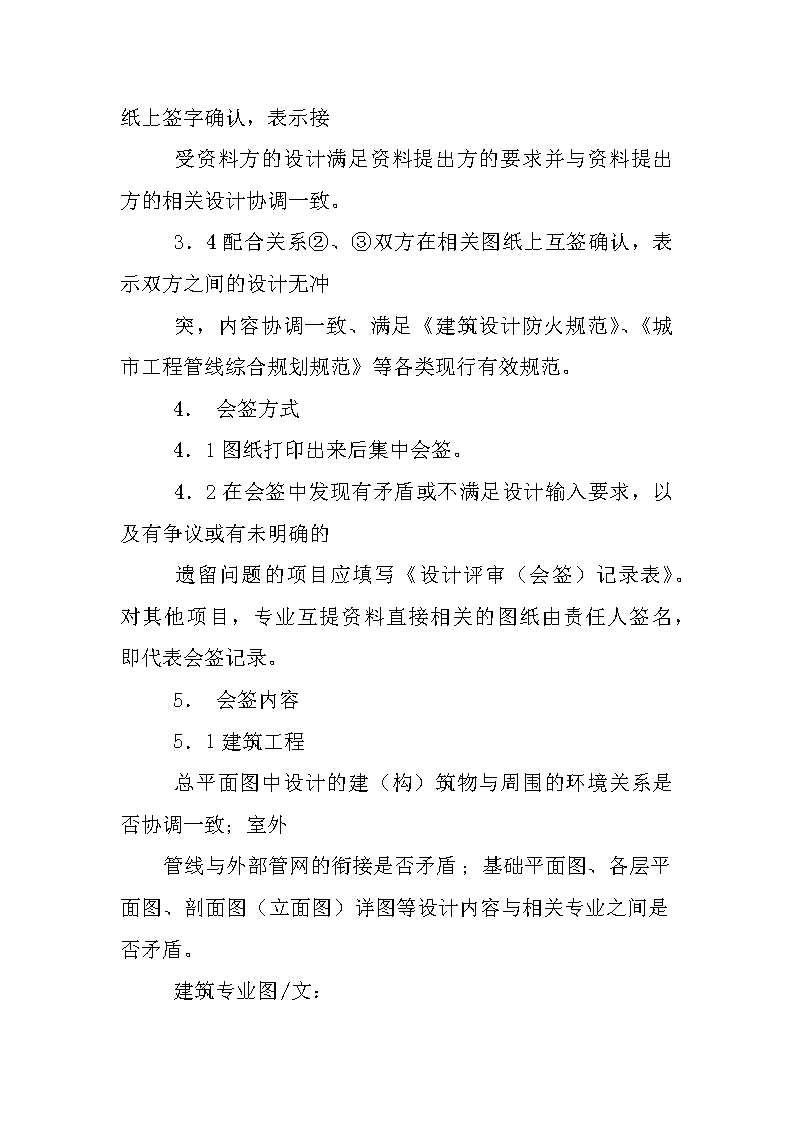

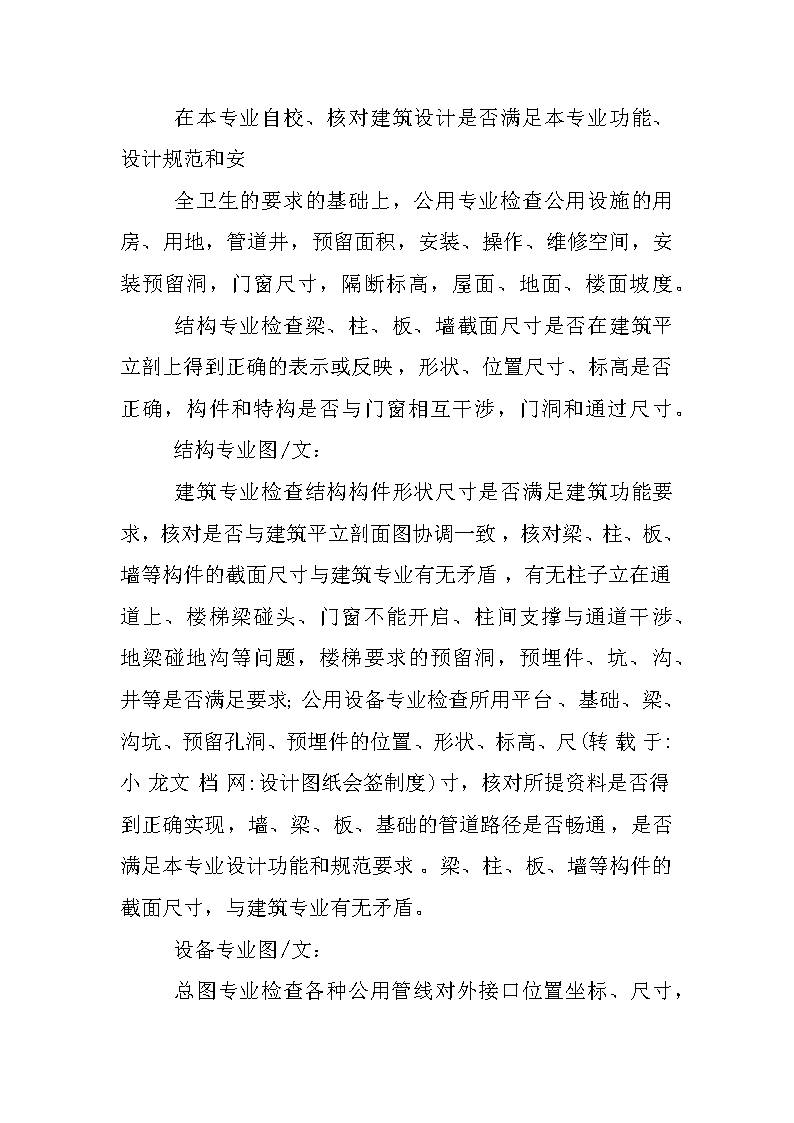

'自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立设计图纸会签制度　　篇一：施工图会签管理规定　　施工图会签管理规定　　1．目的　　通过对施工图实施会签控制，对有关专业之间的配合关系及互提资料、数据是否准确落实无错漏进行最终审查、确认，从而使出图成果（设计产品）满足本项目及相关规范、标准要求，确保工程设计质量。　　2．适用范围　　本文件适用于本院工程施工图设计阶段的会审质量控制。　　3．会签要求　　3．1凡含有两个或两个以上专业的设计项目，有配合关系的专业图纸，均应　　进行会签。　　3．2配合关系包括：①、资料提出和接受关系；②、总图关系,指各建(构)筑　　物、道路、基础等在施工、安装、使用、运行、维护、消防、安全等角度的相互关系；③、管线、管沟综合关系，指专业之间具有共架、共沟、交叉、平行的内容在施工、安装、使用、运行、维护、消防、安全等角度的相互关系。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　3．3配合关系①由资料提出方在资料接受方的相关图纸上签字确认，表示接　　受资料方的设计满足资料提出方的要求并与资料提出方的相关设计协调一致。　　3．4配合关系②、③双方在相关图纸上互签确认，表示双方之间的设计无冲　　突，内容协调一致、满足《建筑设计防火规范》、《城市工程管线综合规划规范》等各类现行有效规范。　　4．会签方式　　4．1图纸打印出来后集中会签。　　4．2在会签中发现有矛盾或不满足设计输入要求，以及有争议或有未明确的　　遗留问题的项目应填写《设计评审（会签）记录表》。对其他项目，专业互提资料直接相关的图纸由责任人签名，即代表会签记录。　　5．会签内容　　5．1建筑工程　　总平面图中设计的建（构）筑物与周围的环境关系是否协调一致；室外　　管线与外部管网的衔接是否矛盾；基础平面图、各层平面图、剖面图（立面图）详图等设计内容与相关专业之间是否矛盾。　　建筑专业图/文：随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　在本专业自校、核对建筑设计是否满足本专业功能、设计规范和安　　全卫生的要求的基础上，公用专业检查公用设施的用房、用地，管道井，预留面积，安装、操作、维修空间，安装预留洞，门窗尺寸，隔断标高，屋面、地面、楼面坡度。　　结构专业检查梁、柱、板、墙截面尺寸是否在建筑平立剖上得到正确的表示或反映，形状、位置尺寸、标高是否正确，构件和特构是否与门窗相互干涉，门洞和通过尺寸。　　结构专业图/文：　　建筑专业检查结构构件形状尺寸是否满足建筑功能要求，核对是否与建筑平立剖面图协调一致，核对梁、柱、板、墙等构件的截面尺寸与建筑专业有无矛盾，有无柱子立在通道上、楼梯梁碰头、门窗不能开启、柱间支撑与通道干涉、地梁碰地沟等问题，楼梯要求的预留洞，预埋件、坑、沟、井等是否满足要求；公用设备专业检查所用平台、基础、梁、沟坑、预留孔洞、预埋件的位置、形状、标高、尺(转载于:小龙文档网:设计图纸会签制度)寸，核对所提资料是否得到正确实现，墙、梁、板、基础的管道路径是否畅通，是否满足本专业设计功能和规范要求。梁、柱、板、墙等构件的截面尺寸，与建筑专业有无矛盾。　　设备专业图/文：随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　总图专业检查各种公用管线对外接口位置坐标、尺寸，对内各用户　　接口位置坐标，管线走向布置，管线与总图范围内建筑物、构筑物、道路、铁路、运输通廊、通道等有无干涉，管线之间相互有无干涉干扰，管线支架与道路和出入口有无干涉等。核对是否与总平面图布置协调一致，是否符合总图设计功能和规范要求。　　建筑专业检查各层平面图、标高等是否与本专业协调一致，设计内容　　是否满足建筑功能要求。　　结构专业检查各专业设备、管线是否与梁、柱、板、墙等构件干涉。　　公用专业之间核对各专业互提技术要求是否得以满足，设备、管道等在平面上和竖向上是否无矛盾；各专业共用的井道、支架等是否满足要求，管线之间的水平和垂直距离是否满足规范要求。　　5．2市政工程　　道路专业图/文：　　桥梁专业检查道路平面、断面是否与本专业协调；管道专业检查提　　出的管、沟在横断面上的位置等是否得到实现并满足水平、垂直间距要求。　　桥梁专业图/文：随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　道路专业检查提供的平面、纵、横断面图是否在桥梁专业图中表达正　　确；管道专业检查提出的预留空间，管道、管井、管沟在材料、管径、数量、组合方式、横断面尺寸、布置的位置等是否得到满足，电气专业检查灯杆予埋螺栓的位置、数量等是否满足要求。　　管线专业图/文：　　道路专业检查管线专业平、纵、横断面是否与本专业协调一致，交通　　信号预埋管是否满足交通信号设置的要求；桥梁专业检查设置在桥梁上的各专业管线、灯杆是否与本专业一致；管线专业检查各专业管线平面布置及高程是否协调，各管线间垂直间距、水平间距是否满足规范要求，各管、沟、涵是否与各类井、基础冲突，平面布置及高程是否协调一致。　　隧道专业图/文：　　道路专业检查隧道总平面、隧道结构平面、横断面与本专业是否协调一致，管道专业检查隧道总平面、隧道结构平面、横断面是否满足管道的敷设要求。　　其它：　　给排水专业检查过水箱涵、隧道（结构）布置图是否符合本专业提　　出的要求。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　道路专业检查人行箱涵（结构）布置图是否与本专业协调。　　相关管道专业检查顶管工程布置图是否满足本专业要求。　　6．会签的责任及质量要求　　6．1专业内部配合关系的协调由各专业负责人负责，并由各专业负责人统一　　代表本专业在发生配合关系的其它专业图纸上签字。　　6．2专业负责人应主动将绘制的设计图纸提交给有配合关系的专业负责人进　　行会签。　　6．3有关专业负责人有责任检查、核对提交来会签的图纸，确认能满足本专　　业设计的要求，与本专业设计协调。　　6．4专业负责人因故不能进行会签，专业负责人应指定人员代行会签。　　6．5会签图纸时，发现问题原则上按下列方式协商解决，且图纸经修改达到　　要求后方能签字：　　（1）临时管避让永久管；　　（2）次要管让主干管；　　（3）易弯曲管让不易弯曲的管；随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　（4）非重力自流管让重力自流管；　　（5）柔性结构管让刚性结构管；　　（6）小口径管让大口径管；　　（7）)拟建设管让已建设管；　　（8）技术要求低的管让技术要求高的管。　　6．6会签引起的设计修改或变更，设计人应及时通知有关专业的设计人，以　　便作相应的变更，并应报告审核人和项目负责人。　　6．7会签双方产生争执，由项目负责人裁决。　　6．8项目负责人督促会签的正确执行。　　7．会签的检查/监督　　7．1项目负责人检查各专业图纸上的会签是否齐全，不全者不予签字。　　7．2审定人在签字前抽查是否会签，一旦发现漏签则不予签字，发回有关人　　员。　　7．3总师办在每年的施工图抽查中，将图纸会签作为一项重要内容来检查，　　未会签的，记录在《设计成品抽查报告单》上。　　8．责任划分　　由于图纸会签不仔细，或未会签造成质量事故时，按下列原则划分责任：随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　8．1图纸未提交有关专业会签，由专业负责人负主要责任。　　8．2图纸经提资料方会签，发生了未满足互提资料要求而引起的设计质量问　　题，由会签方负主要责任。　　附：　　所有专业纵断面只需在会签时按照会签应检查的内容进行检查，不需在图纸上进行会签签名，签名均在各专业相关平面图会签栏内。　　下面以我院常见市政工程设计类型为例，列出设计图名与应进行会签的相关专业，供会签工作参考。　　篇二：设计管理制度：设计图纸会签控制标准　　设计图纸会签控制标准　　目录　　1目的和适用范围..............................................................22参考文件....................................................................23职责........................................................................24图纸会签的基本要求随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立..........................................................25形成的文件和记录............................................................36附录........................................................................3附录1：光伏发电项目设计图纸会签项目表.......................................6　　1目的和适用范围　　本标准规定了公司工程设计项目各有关专业在设计图纸上进行专业会签的基本要求，适用于工程的基本设计、初步设计和施工图设计阶段的图纸会签。　　2参考文件　　《设计/咨询过程控制标准》公司管理标准《设计成品校审标准》公司管理标准《电力设计图纸会签制度》DLGJ　　3职责　　?项目设计经理是设计过程图纸会签的总协调人和责任人。?专业主设人是专业间图纸会签的本专业责任人。　　4图纸会签的基本要求　　?设计专业送交会签的图纸，应在对设计成品进行本专业校审后，由设计人加上会签　　图标，填写应会签的专业名称后连同“设计成品校审单”送相关专业会签。?会签专业对会签的设计成品应按下列要求认真核对：随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　?设计成品内容应与会签专业所提资料的内容一致，并与会签专业的设计意图相　　符合。　　?专业之间在设计成品内容上衔接协调。　　?会签中发现的问题，会签专业应将修改意见填写在“设计成品校审单（附页）”上，　　供设计专业进行修改，待修改完成并复核无误后再在会签图标中签署。　　?设计专业对会签图纸的质量负责。如其他专业提供的资料没有反映在图纸上或设计　　不符原提资料的要求，则资料的遗漏或设计不符原提资料之事，应由设计专业负责。?设计成品会签后，若发现仍有不符合原提供资料要求的差错，除接受资料的设计专　　业应负主要责任外，提供资料的会签专业应负次要的、校对不周的责任。?为了使会签工作真正起到验证设计成品的作用，在安排设计进度时应留有必需的会　　签时间。　　?凡需要会签的设计成品，设计专业主设人负责确认应会签的专业会签齐全后再送审　　或送印出版。　　?在本制度所附设计图纸会签项目表中，设计专业用符号“√”表示，会签专业用符随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　号“△”表示，会签专业只负责核对与本专业有关的图纸内容。　　5形成的文件和记录　　《设计成品校审单》　　6附录　　附录1：光伏发电项目设计图纸会签项目表　　附录1：光伏发电项目设计图纸会签项目表　　光伏发电项目设计图纸会签项目表　　注：1、“√”代表提出专业，“△”代表会签专业，有关专业只会签与本专业有关的图纸；　　2、不同项目各专业施工图图纸名称与本表图纸名称有可能不一致，但会签内容一致；　　3、除本表规定内容外，各专业可根据提资专业内容增加图纸会签项目，应在《项目设计计划》中做出具体规定；4、图纸会签原则上遵循提资专业会签接资专业的图纸。　　篇三：DM007-XX《工程设计施工图会签规定》　　工程设计施工图会签规定　　(DM007-XX)　　一、总则　　(一)为在施工图设计中完善管理环节，加强专业配合，减少图面差错，　　提高设计质量。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　(二)适用于所有工程设计的施工图会签。　　二、职责　　(一)(二)　　总工办归口管理，各专业室具体实施。　　项目经理协助设总组织协调各专业施工图会签。　　三、原则　　(一)　　凡施工图中反映专业设计配合内容的，均应有专业提资人员会签，核对工作一般安排在校审之前。　　(二)　　本提纲仅对住宅工程施工图的会签作一规定。可根据工程实际情况作适当补充。　　(三)　　其它工程项目由项目经理及设总和专业负责人在施工图设计中商定会签内容。　　(四)(五)　　施工图会签作为施工图校审内容由校审人员负责检查。　　设计文件不要求签字盖章时，各作业岗位仍须按要求进行技术核对签字和会签，可采用统一表格的形式进行。　　四、住宅工程施工图会签　　(一)　　一般高层住宅：详见高层住宅会签表。随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起 自从人类进入商品经济社会以来，贸易即已成为人们日常活动的主要部分，并成为一国经济增长的主动力。国际分工的深化、大量国际统一标准规则的建立　　高层住宅施工图会签表　　第1页，共4页　　第2页，共4页　　(二)　　一般性多层住宅：详见多层住宅会签表。　　一般性多层住宅施工图会签提纲　　第3页，共4页　　五、附则　　(一)(二)　　本规定自发布之日起施行；总工办负责本规定条文解释。　　第4页，共4页　　随着信息化和全球化的发展，国家及地区之间的贸易也已成为拉动一国经济的三驾马车之一，甚至是三驾马车之首，奥巴马政府成立之日起'
