[专业文献]工程设计图纸编号方法配电201112改

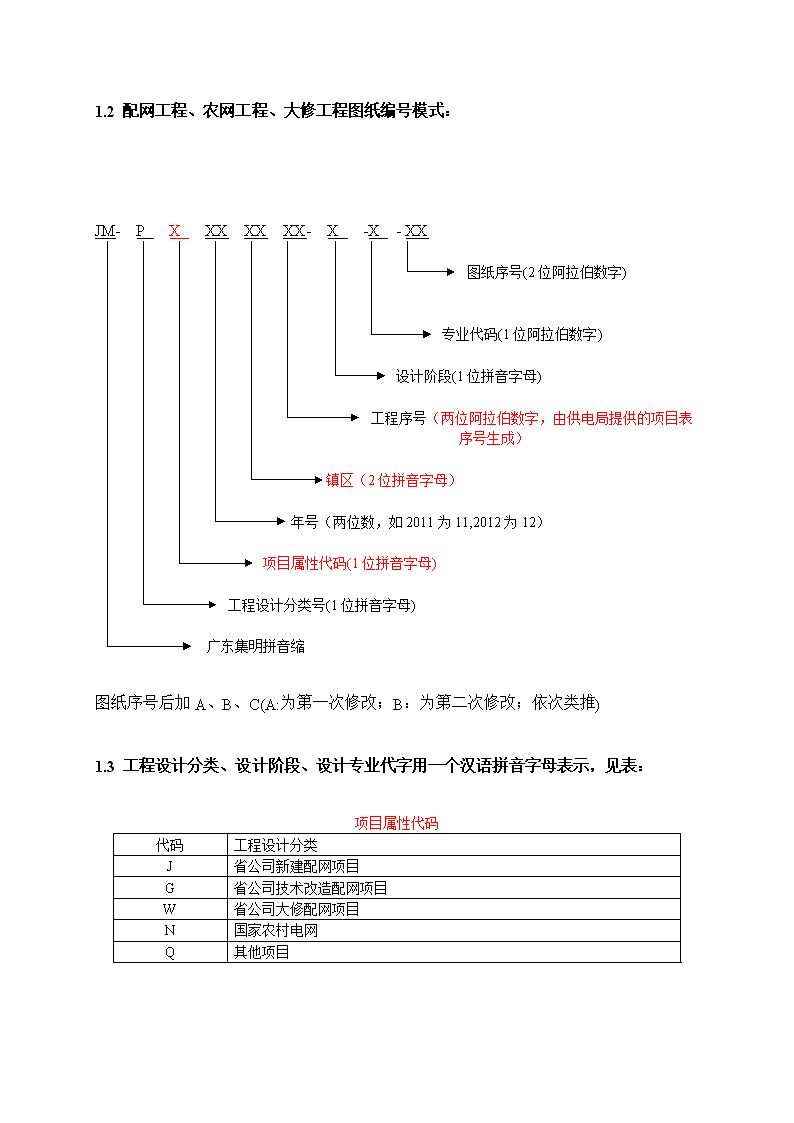

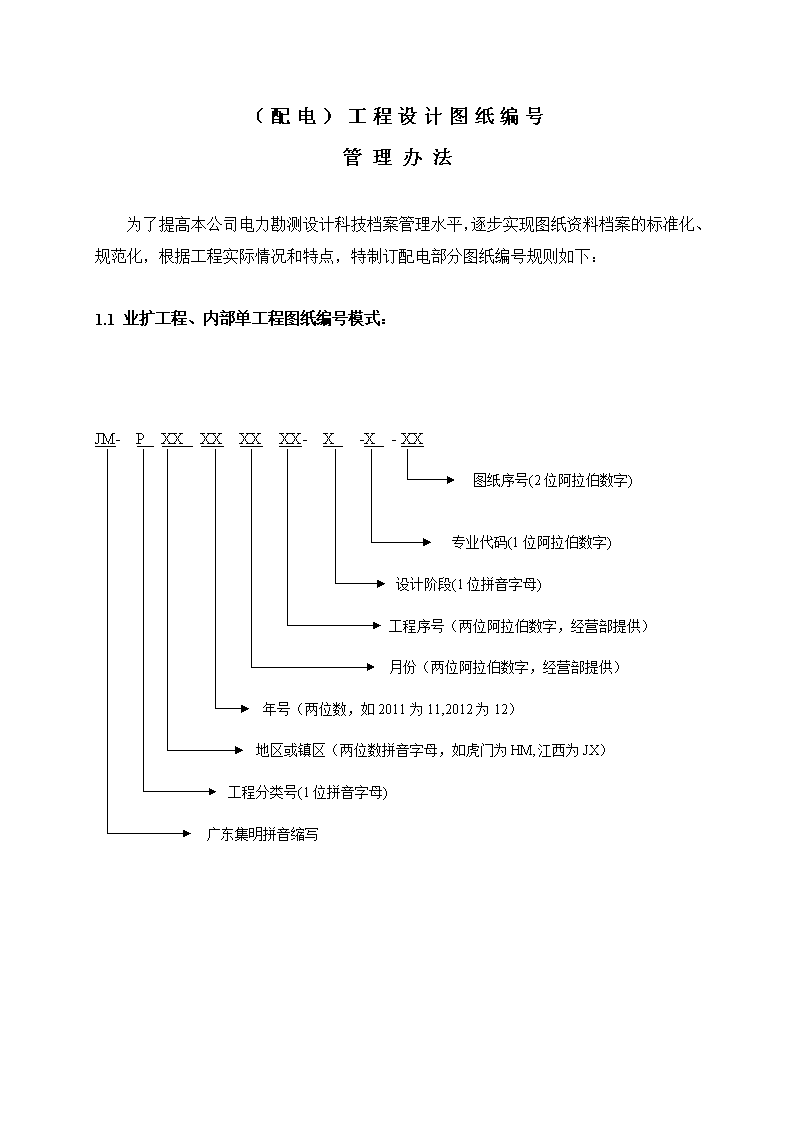

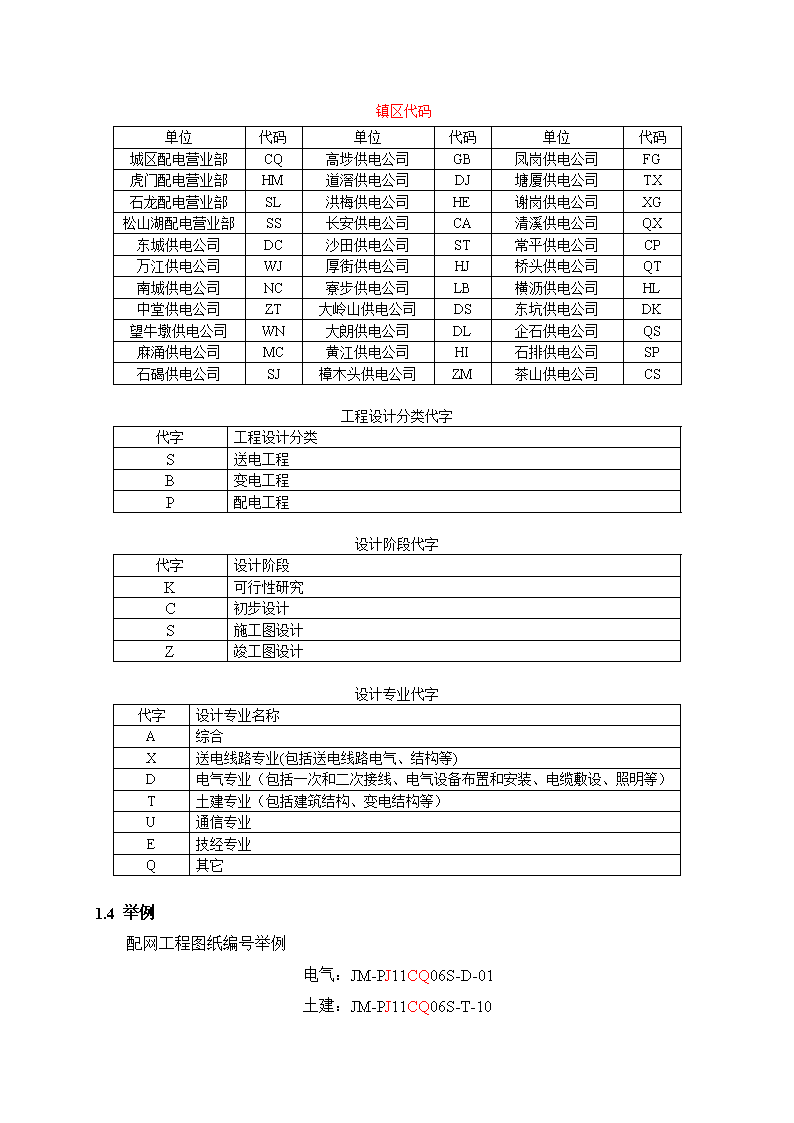

'（配电）工程设计图纸编号管理办法为了提高本公司电力勘测设计科技档案管理水平，逐步实现图纸资料档案的标准化、规范化，根据工程实际情况和特点，特制订配电部分图纸编号规则如下：1.1业扩工程、内部单工程图纸编号模式：JM-PXXXXXXXX-X-X-XX图纸序号(2位阿拉伯数字)专业代码(1位阿拉伯数字)设计阶段(1位拼音字母)工程序号（两位阿拉伯数字，经营部提供）月份（两位阿拉伯数字，经营部提供）年号（两位数，如2011为11,2012为12）地区或镇区（两位数拼音字母，如虎门为HM,江西为JX）工程分类号(1位拼音字母)广东集明拼音缩写 1.2配网工程、农网工程、大修工程图纸编号模式：JM-PXXXXXXX-X-X-XX图纸序号(2位阿拉伯数字)专业代码(1位阿拉伯数字)设计阶段(1位拼音字母)工程序号（两位阿拉伯数字，由供电局提供的项目表序号生成）镇区（2位拼音字母）年号（两位数，如2011为11,2012为12）项目属性代码(1位拼音字母)工程设计分类号(1位拼音字母)广东集明拼音缩图纸序号后加A、B、C(A:为第一次修改；B：为第二次修改；依次类推)1.3工程设计分类、设计阶段、设计专业代字用一个汉语拼音字母表示，见表：项目属性代码代码工程设计分类J省公司新建配网项目G省公司技术改造配网项目W省公司大修配网项目N国家农村电网Q其他项目 镇区代码单位代码单位代码单位代码城区配电营业部CQ高埗供电公司GB凤岗供电公司FG虎门配电营业部HM道滘供电公司DJ塘厦供电公司TX石龙配电营业部SL洪梅供电公司HE谢岗供电公司XG松山湖配电营业部SS长安供电公司CA清溪供电公司QX东城供电公司DC沙田供电公司ST常平供电公司CP万江供电公司WJ厚街供电公司HJ桥头供电公司QT南城供电公司NC寮步供电公司LB横沥供电公司HL中堂供电公司ZT大岭山供电公司DS东坑供电公司DK望牛墩供电公司WN大朗供电公司DL企石供电公司QS麻涌供电公司MC黄江供电公司HI石排供电公司SP石碣供电公司SJ樟木头供电公司ZM茶山供电公司CS工程设计分类代字代字工程设计分类S送电工程B变电工程P配电工程设计阶段代字代字设计阶段K可行性研究C初步设计S施工图设计Z竣工图设计设计专业代字代字设计专业名称A综合X送电线路专业(包括送电线路电气、结构等)D电气专业（包括一次和二次接线、电气设备布置和安装、电缆敷设、照明等）T土建专业（包括建筑结构、变电结构等）U通信专业E技经专业Q其它1.4举例配网工程图纸编号举例电气：JM-PJ11CQ06S-D-01土建：JM-PJ11CQ06S-T-10 业扩工程图纸编号举例：电气：JM-PCP111206S-D-01卷册检索号写在卷册图纸目录的卷册检索号栏内，并同时写在卷册图纸封袋的标签上。图纸目录和图纸封袋的标签上应写明供电局要求的项目代码。标准设计(或典型设计、通用设计等)的图纸编号办法不属于本办法的范围。当工程设计套用到标准设计的图纸时，如重新出图，应按本规则编制图号。1.5设计更改通知单设计更改通知单是一种特殊的设计文件，为便于检索，也应给予编号。设计更改通知单编号的基本模式如下图所示：PXXXXXXX-X-Xnn工工设设固顺程程计计定序分代阶专字号类号段业段代(6-8位)代代字字字固定字段“X”表示“修改”，其余字段的用法同上。'
