给排水毕业设计水力计算书

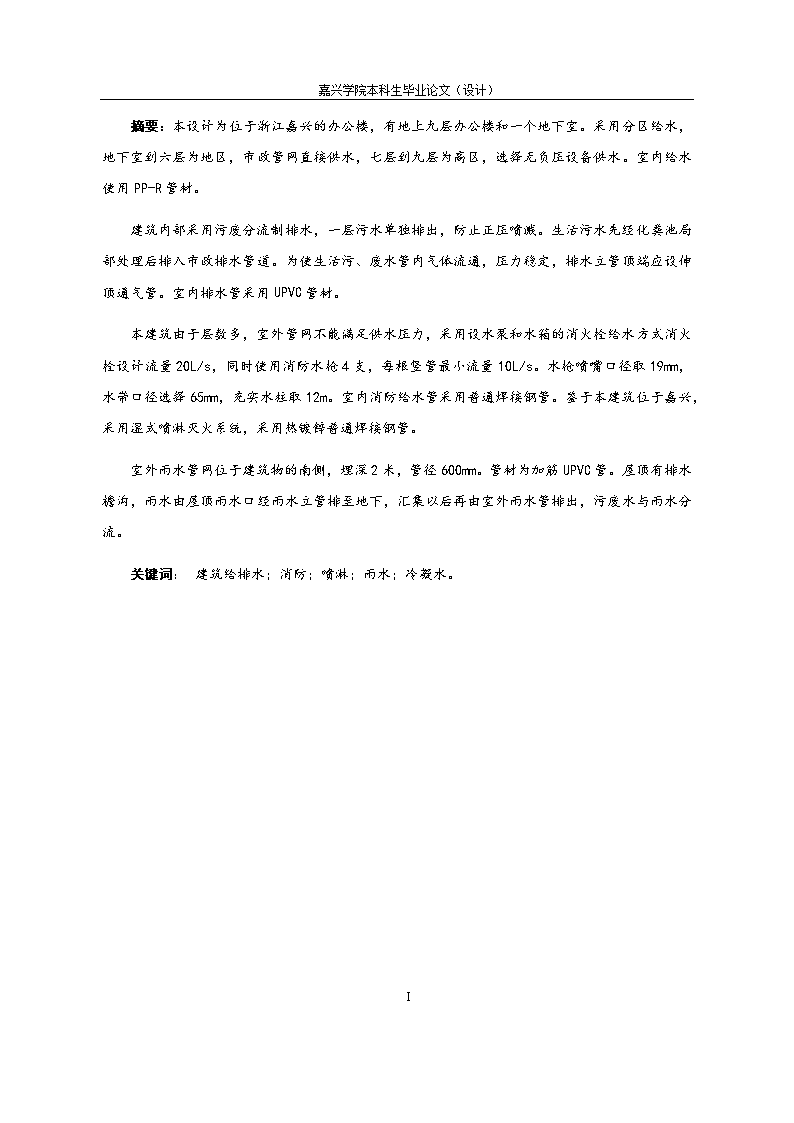

'嘉兴学院本科生毕业论文（设计）摘要：本设计为位于浙江嘉兴的办公楼，有地上九层办公楼和一个地下室。采用分区给水，地下室到六层为地区，市政管网直接供水，七层到九层为高区，选择无负压设备供水。室内给水使用PP-R管材。建筑内部采用污废分流制排水，一层污水单独排出，防止正压喷溅。生活污水先经化粪池局部处理后排入市政排水管道。为使生活污、废水管内气体流通，压力稳定，排水立管顶端应设伸顶通气管。室内排水管采用UPVC管材。本建筑由于层数多，室外管网不能满足供水压力，采用设水泵和水箱的消火栓给水方式消火栓设计流量20L/s，同时使用消防水枪4支，每根竖管最小流量10L/s。水枪喷嘴口径取19mm，水带口径选择65mm，充实水柱取12m。室内消防给水管采用普通焊接钢管。鉴于本建筑位于嘉兴，采用湿式喷淋灭火系统，采用热镀锌普通焊接钢管。室外雨水管网位于建筑物的南侧，埋深2米，管径600mm。管材为加筋UPVC管。屋顶有排水檐沟，雨水由屋顶雨水口经雨水立管排至地下，汇集以后再由室外雨水管排出，污废水与雨水分流。关键词：建筑给排水；消防；喷淋；雨水；冷凝水。VII 嘉兴学院本科生毕业论文（设计）Abstract：ThedesignforthebuildingislocatedinJiaxing,Zhejiang,therearenineofficesandabasementfloorinthebuilding.Tousezoningwatersupply,asthebasementtothesixareas,themunicipalwatersupplypipenetworkdirectly,seventonineforthehighzone,selectnonegativepressurewatersupplyequipment.IndoorwaterusePP-Rpipe.Buildinginternaltriagesystemusingwasteandsewagedrainage,alayerofsewagedischargedseparately,topreventpressurizedspray.Afterthefirsttopicaltreatmentseptictanksewagedischargedintothemunicipaldrains.Tomakelifesewage,wastepipeswithinthegasflow,pressurestability,drainageshouldbeprovidedtothetopriserpipeextendingthroughthetop.UPVCdrainagepipesindooruse.Duetothismulti-layeredconstruction,outdoorpipenetworkcannotmeetthewaterpressure,theuseofpumpsandwatertankssetfirehydrantwatersupplymannerhydrantdesignflow20L/s,whileusingthenosepiece4,eachoftherisersminimumflow10L/s.Takegunnozzlediameter19mm,hosecaliberchoose65mm,enrichthewatercolumntotake12m.Indoorfirewaterusedinthesteel.InviewofthebuildinglocatedinJiaxing,awetsprinklersystem,ordinarygalvanizedweldedsteelpipe.Outdoorrainwaterpipenetworkislocatedonthesouthsideofthebuilding,thedepthoftwometers,diameter600mm.PipeisreinforcedUPVCpipe.Roofdrainagegutters,rainwaterfromtheroofforrainbyrainriserrowtotheground,andthendischargedfromtheoutdoorrainwaterpipesaftercollection,sewageandwastewaterandrainwaterdiversion.Keyword：watersupplyanddrainageofbuilding;firefighting;automaticsprinkler;rainwater;condensationwater.VII 嘉兴学院本科生毕业论文（设计）VII 嘉兴学院本科生毕业论文（设计）目录1设计任务11.1工程概况11.2主要任务与目标11.3主要内容与基本要求11.3.1设计基础资料11.3.2设计参数11.3.3设计内容11.3.4绘制施工图21.3.5卫生和消防设施21.3.6设计内容22各系统方案的比较与选择42.1建筑给水系统方案42.1.1给水方式的选择42.1.2给水管材的选择52.2建筑室内消防给水方案52.2.1消火栓给水方案52.2.2自动喷淋灭火系统方案52.3建筑内部排水系统方案6VII 嘉兴学院本科生毕业论文（设计）2.4建筑雨水系统方案73建筑内部给水系统的计算83.1给水系统的组成83.2设计参数及水力计算83.2.1设计参数83.2.2水力计算83.3无负压供水设备的选型143.3.1流量143.3.2水泵扬程的确定144室内消火栓系统164.1室内消火栓给水系统计算164.1.1室内消火栓消防水量的确定164.1.2消火栓的布置164.1.3消火栓的充实水柱及口所需压力164.1.4灭火器的选择194.1.5室内消火栓系统水泵接合器204.2自动喷淋灭火系统204.2.1自动喷淋水量的确定204.2.2喷头的布置要求204.2.3控制配件21VII 嘉兴学院本科生毕业论文（设计）4.2.4管网214.2.5喷淋系统水泵接合器214.2.6水力计算214.2.7喷淋水泵的扬程234.3屋顶消防水箱244.4气压给水设备和增压泵的选用244.4.1气压罐244.4.2气压罐工作压力254.5消防水池255建筑内部排水系统的计算265.1排水系统的选择265.2排水系统的组成265.3排水系统水力计算265.3.1废水系统265.3.2污水系统305.4集水坑和污水泵355.4.1集水坑355.4.2污水泵356建筑雨水排水系统的计算376.1雨水方案的确定37VII 嘉兴学院本科生毕业论文（设计）6.2雨水管管径的确定376.3雨水量计算37结论39致谢40参考文献41VII 嘉兴学院本科生毕业论文（设计）1设计任务1.1工程概况本设计的主要内容是浙江嘉兴荣升办公楼建筑给排水设计。该建筑为二类公共建筑，设计总人数为400人，共10层，其中地上9层为办公楼，每层一个大卫生间（包括一个男卫、一个女卫），地下1层汽车库，总建筑面积13643.3m2，总建筑高度31.4米。1.2主要任务与目标通过对高层建筑生活给水、排水、雨水、消火栓给水和自动喷淋等的整体毕业设计，系统地培养学生资料查找、设计计算和制图等各方面能力，使他们能熟练掌握建筑给水排水设计的基本原理和设计方法.并且能够进行建筑给水排水工程的设计、施工、管理等，具备建筑给排水工程师的基本素质，并具有工程意识、创新意识。1.3主要内容与基本要求1.3.1设计基础资料该设计为高层建筑给排水工程设计。各层的详细情况见所提供的平面图纸。1该设计最高日生活用水定额为50L/人d，使用时间为8h，小时变化系数1.5。2室外给水管网位于建筑物的北侧，距离外墙为10米，接管点埋深1.6米，管径400mm，管材为球墨铸铁管，常年提供0.35MPa的水头。3室内粪便污水需要经过化粪池处理方可排入市政管网，室外排水管网位于建筑物的南侧，埋深2米，管径300mm，管材为加筋UPVC管。4室外雨水管网位于建筑物的南侧，埋深2米，管径600mm。管材为加筋UPVC管。1.3.2设计参数根据不同地区、不同建筑物的用途查取用水定额及小时变化系数，本建筑位于嘉兴，最高日生活用水定额为50L/人d，使用时间为8h，小时变化系数1.5。建筑物的消防用水量按相应的防火规范查取，消防水箱水量为火灾前10min的水量，贮水池内的消防水量按火灾延续时间计算确定。建筑物的危险等级按相应的规范查取。45 嘉兴学院本科生毕业论文（设计）雨水重现期：2年。1.1.1设计内容要求设计建筑给排水工程，并与土建工程配套，具体包括：（1）建筑生活给水系统的设计；（2）建筑消防系统的设计；（3）建筑排水系统的设计；（4）建筑雨水系统的设计。1.1.2绘制施工图完成建筑给排水施工图7张以上（折合1#图）（1）给排水设计说明及图例等；（2）地下室给排水消防平面图；（3）地下室喷淋平面图；（4）各层给排水消防平面图；（5）屋面平面图；（6）卫生间大样图；（7）给水系统图；（8）排水系统图；（9）消防系统图；（10）喷淋系统图。注：如各层布置相同可画在同一张图上，不同须分别画出，图面布置尽可能紧凑，均匀。1.1.3卫生和消防设施详见各自相应的建筑图。45 嘉兴学院本科生毕业论文（设计）1.1.1设计内容根据建筑的性质、用途和设单位要求，该办公楼有较为完善给水排卫生设备和消防设备。1方案设计根据所给的设计条件，以及相关设计规范的要求，合理的选择建筑室内给水系统、排水系统、雨水排放系统、消防系统和喷淋系统的方案。2管道系统布置根据所给的建筑给水、排水方式综合考虑技术、经济、安全、实用等各方面要求，合理的选择和布置卫生器具，合理的布置管道系统。3设计计算根据设计规范，确定给水排水的设计指标，进行建筑内部给水、排水、消防和喷淋系统的设计计算，编制设计说明书。4绘制工程设计图45 嘉兴学院本科生毕业论文（设计）1各系统方案的比较与选择1.1建筑给水系统方案1.1.1给水方式的选择该设计对象为二类公共建筑，设计总人数为400人，共10层，其中地上9层为办公楼,地下1层汽车库，总建筑面积13643.3m2，总建筑高度31.4米。市政管网可提供的水压为0.35MPa，35m水柱。使用估算室内官网给水系统的给水水压，从地面算起，一般建筑物一层需要100kPa，二层为120kPa，三层及三层以上的建筑物，每增加一层增加40kPa，本建筑物9层，到第六层，所需水压为120+（6-2）×40=280kPa，市政管网可直接供水。六层以上，市政管网可能无法满足建筑上几层的供水要求，应采用竖向分区给水方式。高层建筑给水系统竖向分区常见方式：（1）串联分区给水方式：各分区均设有水泵和水箱，上区水泵从下区水箱中抽水供本区使用，低区水箱兼做上区水池。优点是无需设置高压水泵和高压管线。水泵可在高效区工作，耗能少，设备及管道比较简单，投资较省。缺点是占用建筑面积较多，振动及噪声千扰较大，因此，各区技术层应采取防振、防噪声、防漏的技术措施；由于水箱容积较大，增加了结构负荷和建筑造价。上区供水受到下区限制，一旦下区发生事故，则上区供水就会受到影响。（2）并联分区给水方式：按水泵与水箱供水干管的布里不同，并联分区给水分为单管和平行式两种基本类型。并联分区单管给水方式:这种给水方式供水较为可靠，维护管理方便，投资较省。其缺点是各区要求的水压相差较大，而全部流最均按最高区水压供水，因而在低区能最浪费较大，各区合用一套水泵与干管，如果发生事故.则断水影响范围大。适用于分区数目较少的高层建筑。并联分区平行给水方式:这种给水方式效率较高，水泵运行管理方便。供水安全，发生事故的影响范围小。缺点是无塔供水的水泵型号较多，压水管线较长。由于这种给水方式优点较显著，因而得到广泛的应用。45 嘉兴学院本科生毕业论文（设计）（3）减压给水方式：水泵及管道投资较省。如果设减压阀减压，各区可不设水箱，节省建筑面积。其缺点是设置在建筑物高层的总水箱容积大，增加了建筑底层的结构荷载；下区供水受上区限制；下区供水压力损失大，所以能源消耗大。（4）分区无水箱给水方式：这种给水方式省去了水箱，节省了建筑面积，且设备集中布置，便于维护管理，能源消耗较少。其缺点是水泵型号及数量较多，投资较大。根据本建筑的特点，拟采用分区给水方式，将此办公楼给水系统分为2个区。低区：地下室至六层；给水方式采用下行上给式，由市政自来水管网引入室内后直接供给。这样可以利用市政管网水压，节省能源。高区：七层至九层。采用无负压给水方式，在市政管网压力的基础上直接叠压供水，给水方式采用下行上给式。无负压供水系统采用微机变频技术和有效的负压处理技术实现叠压供水。设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。1.1.1给水管材的选择对于室内给水管，常用的管材有PP-R、PE等，本建筑采用PP-R管。PP-R管全名无规共聚聚丙烯管，以聚丙稀为主要原料，采用先进的气相共聚法使PE在PP的分子链中随机地均匀聚合。优点：（1）无毒、卫生，是真正的绿色管材。（2）耐热、保温性能好。PP－R管的最高耐热可达到131.3℃，最高使用温度为95℃，长期使用温度为70℃，完全可以满足常用的工业和民用生活热水和空调供回水系统。同时，PP-R管的导热系数只有钢管的1/200，具有良好的保温和节能性能，还可节省保温材料的厚度。（3）安装方便且是永久性的连接。（4）原料可回收。PP-R管是目前最理想的室内冷热水管道。1.2建筑室内消防给水方案1.2.1消火栓给水方案室内消火栓给水系统有以下几种形式：1）由室外给水管网直接供水的消防给水方式：宜在室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水压；2)设水箱的消火栓给水方式：宜在室外管网一天之内有一定时间能保证消防水量、水压时（或是由生活泵向水箱补水）采用。由水箱贮存10min的消防水量，灭火初期水箱供水。45 嘉兴学院本科生毕业论文（设计）3）设水泵、水箱的消火栓给水方式宜在室外给水管网的水压不能满足室内消火栓给水系统的水压要求时采用。水箱由生活泵补水，贮存10min的消防水量，火灾初期由水箱供水灭火，消防水泵启动后由消防水泵供水灭火。本建筑由于层数多，室外管网不能满足供水压力，采用设水泵和水箱的消火栓给水方式。在地下室设消防泵和消防水池，在屋顶设水箱，水箱应贮存10min的消防用水量。1.1.1自动喷淋灭火系统方案自动喷水灭火系统是一种在发生火灾时，能自动喷水灭火并同时发出报警信号的灭火系统。这种灭火系统具有很高的灵敏度和灭火成功效率，是扑灭建筑初期火灾非常有效的一种灭火设备。在经济发达国家的消防规范中，几乎要求所有应该设置灭火设备的建筑都采用自动喷水灭火系统，以保证生命财产安全。鉴于我国经济发展的现状，自动喷水灭火系统仅在人员密集、不容易疏散、外部增援灭火与救生较困难的或火灾危险性较大的场所中设置。自动喷水灭火系统按喷头开闭形式可分为闭式喷水灭火系统和开式喷水灭火系统。在一般的建筑中常用闭式自动喷水灭火系统。闭式自动喷水灭火系统又主要分为3种：湿式、干式和预作用式。（1）湿式自动喷水灭火系统湿式喷水灭火系统由闭式喷头、管道系统、湿式报警阀、报警装置和供水设施等组成。主要适用于在常年温度不低于4℃且不高于70℃能用水灭火的建筑物、构筑物内。（2）干式自动喷水灭火系统干式喷水灭火系统一般由闭式喷头、管道系统、充气设备、干式报警阀、报警装置和供水设备等组成。适用于该系统适用于温度低于4℃或温度高于70℃以上的场所。（3）预作用自动喷水灭火系统预作用喷水灭火系统一般由闭式喷头、管道系统预作用阀、报警装置、供水设备、探测器和控制系统等组成。适用场所是对自动喷水灭火系统安全要求较高的建筑物中；冬季结冰和不能采暖的建筑物内；凡不允许有误喷而造成水渍损失的建筑物。该系统特点则是综合了火灾自动探测控制技术和自动喷水灭火技术，兼容了湿式和干式系统的特点。45 嘉兴学院本科生毕业论文（设计）本建筑是位于嘉兴的二类高层公共建筑，嘉兴地区属冬冷夏热地区，环境温度符合湿式自动喷水灭火系统4℃8（L/min·m2）6）管段水头损失图42喷淋水力计算用图表43喷淋水力计算表管段管径DN(mm)设计秒流量（L/s）流速m/s单位管段沿程水头损失i(kPa/m)管段长度m沿程水头损失kPa累计沿程水头损失kPa1-2251.512.829.833.6135.4935.492-3506.042.823.993.4013.5749.0545 嘉兴学院本科生毕业论文（设计）3-47010.572.983.193.4010.8559.904-58012.082.421.680.100.1760.075-610015.101.730.6023.402.0562.116-710016.611.900.7280.20.1562.267-810019.632.251.053.403.5765.838-910021.142.421.180.450.5366.369-1010024.162.771.543.405.2471.6010-1110024.162.771.5420.8032.03103.63立管ZPL-115020.321.080.1438.005.32108.95所以计算管段的总水头损失为：=1.2×108.95+20=150.74kPa。系统所需水压：=150.74+120+(31.05+2)×601.2410=543.6kPa给水管中心线标高以-2.0m计，湿式报警阀和水流指示器的局部水头损失取20kPa。7）校核最不利喷头的高度为31.05m，消防水箱最低有效水位为35.1m，二者高差为4.05m，小于5mH2O的要求，需设增压稳压设备。1.1.1喷淋水泵的扬程喷淋水泵的扬程为1.1H=1.1×601.24=661.364kPa=66.14mH2O。选取XBD30-70-HY水泵两台，一主一副。表44喷淋水泵性能表型号流量（L/s）扬程(m)电机功率（kW）转速（r/min）吸水法兰DN(mm)出水法兰DN（mm）XBD30-70-HY0~30703729501008045 嘉兴学院本科生毕业论文（设计）1.1屋顶消防水箱（4-6）式中—消防水箱贮存消防水量，m3；—室内消防用水总量，L/s；0.6—单位换算系数；则=0.6×（20+25）=27m3，根据《消防给水及消火栓系统技术规范》GB5974-2014，二类高层公共建筑不宜小于18m3，本建筑使用18m3的消防水箱。1.2气压给水设备和增压泵的选用1.2.1气压罐根据《气压给水设计规范》，气压罐的总体积：（4-7）式中V—消防气压罐总容积，m3；—容积系数，立式水罐取1.1，卧式水罐取1.25，隔膜式水罐取1.05，本办公楼采用立式水罐。—消防水总容积，等于消防贮水容积、稳压水容积、缓冲水容积之和，设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。对于消火栓给水系统，按同时使用2支水枪(每支水枪流量5L/s)计，消防贮水容积为2×5×30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1.5L/s计，消防贮水容积为5×1.5×30=225L。当2个系统共用气压罐时，消防贮水总容积为300+225=525L，缓冲水容积V1一般不小于20L，稳压水容积V2，一般不小于50L；—工作压力比，宜在0.5~0.9之间取值，取0.66。45 嘉兴学院本科生毕业论文（设计）即。选用：SQL1000×1.6气压罐一台。1.1.1气压罐工作压力1）消防压力消火栓系统：本设备设在高位水箱间，从水箱自灌吸水，且最不利点消火栓低于消火栓：自动喷淋系统：本设备设在高位水箱间，从水箱自灌吸水，且最不利点喷头低于消火栓：消火栓系统压力较大，则最高工作压力：稳压泵启动压力：稳压泵停泵压力：稳压泵扬程：稳压泵流量：Q≤5L/s选用40LG12-15×4水泵两台一用一备，每台：流量为12m3/h，扬程为60m。由于消防初期流量由气压罐供给，泵的流量只需考虑系统的渗漏量或气压罐对流量的要求，所以流量可适当选小一点。对于消火栓系统稳压泵的流量以约小于1个消火栓的出水量计，为≤5.2L/s。喷洒系统稳压泵的流量以约小于1个喷头的出水量计，为≤1.51L/s。1.2消防水池（4-8）45 嘉兴学院本科生毕业论文（设计）式中—消防水池贮存消防水量，m3；—室内消防用水量与室外消防用水量之和，当室外管网能够满足室外消防用水量时，可以只计室内消防用水量；—市政管网可连续补充的水量，L/s；—火灾延续时间，h，《建筑给水排水工程》（第六版）附表3-1，办公楼的火灾延续时间2h，自动喷水设备的火灾延续时间为1h。即=3.6×（20×2+25×1）=234m3，为了保证在火灾时有足够的消防水量，消防水池的贮存水量取250m3，即250吨。消防水池的给水管应根据其有效容积和补水时间确定，补水时间不宜大于48h，本建筑取24h，给水流速为250/24=10.42m3/h，则管径计算得DN50。45 嘉兴学院本科生毕业论文（设计）1建筑内部排水系统的计算室内粪便污水需要经过化粪池处理方可排入市政管网，室外排水管网位于建筑物的南侧，埋深2米，管径300mm，管材为加筋UPVC管。1.1排水系统的选择根据环保的要求，粪便污水不能直接排出，所以生活污水先经化粪池局部处理后排入市政排水管道。生活废水直接排入市政排水管道。故建筑内部采用污废分流制排水，一层污水单独排出，防止正压喷溅。1.2排水系统的组成排水系统由卫生器具和生产设备受水器、排水管道、排出管、通气系统、污废水提升设备和局部处理构筑物组成。1.3排水系统水力计算（5-1）式中—计算管段排水设计秒流量，L/s；—计算管段卫生器具排水当量总数；—计算管段上排水量最大的一个卫生器具的排水流量，L/s；—根据建筑物用途而定的系数，办公楼取2.5。1.3.1废水系统1）立管FL-1的计算45 嘉兴学院本科生毕业论文（设计）图51废水立管FL-1计算用图①FL-1横支管的计算表51废水立管FL-1水力计算表立管管段编号管段连接器具数当量总数Np设计秒流量(L/s)管径de/mm坡度i流速v(m/s)洗手盆污水池45 嘉兴学院本科生毕业论文（设计）0.31FL-10-110.30.1500.0260.911-220.60.2500.0260.912-3211.60.53500.0260.91注：因连接的卫生器具较少计算结果有时会大于该管段上所排水流量总和，这时应按该管段上所有卫生器具的累加值作为排水设计秒流量。只有一个地漏的横支管，排水量较小，取de50。②FL-1立管的计算1根立管上接纳的卫生器具排水当量总数：立管最下部管段排水设计秒流量：qp=0.12×2.5×+0.33=1.47L/s。选择立管管径de75，立管底部和排出管放大一号管径，取de90。2）立管FL-2的计算45 嘉兴学院本科生毕业论文（设计）45 嘉兴学院本科生毕业论文（设计）图52废水立管FL-2计算用图①FL-2横支管的计算表52废水立管FL-2水力计算表立管管段编号管段连接器具数当量总数Np设计秒流量(L/s)管径de/mm坡度i流速v(m/s)洗手盆污水池0.31FL-20-110.30.1500.0260.911-220.60.2500.0260.912-3211.60.53500.0260.91注：因连接的卫生器具较少计算结果有时会大于该管段上所排水流量总和，这时应按该管段上所有卫生器具的累加值作为排水设计秒流量。只有两个地漏的横支管，排水量较小，取de50。②FL-2立管的计算1根立管上接纳的卫生器具排水当量总数：Np=1.6×9=14.4立管最下部管段排水设计秒流量：qp=0.12×2.5×+0.33=1.47L/s。选择立管管径de75，排出管放大一号管径，取de110。1.1.1污水系统大便器是唯一没有十字栏栅的卫生器具，瞬时排水量大，污水中的固体杂质多，所以凡是连接大便器的支管，即使仅有1个大便器，其最小管径也应为DN100mm。1）立管WL-1的计算45 嘉兴学院本科生毕业论文（设计）45 嘉兴学院本科生毕业论文（设计）图53污水立管WL-1计算用图表53污水立管WL-1水力计算表立管管段编号管段连接器具数当量总数Np设计秒流量(L/s)管径de/mm坡度i流速v(m/s)蹲式大便器小便器3.60.3WL-10-113.61.201100.0261.571-227.22.001100.0261.572-3310.82.191100.0261.573-4414.42.341100.0261.570"-1"10.30.10750.0261.211"-2"20.60.20750.0261.212"-3"30.90.30750.0261.213"-441.20.40750.0261.21①WL-1横支管计算注：有大便器的管段管径不小于100。连接三个或三个以上的小便器，管径不小于75。横支管以最大管径为管径。②WL-1立管计算1根立管上接纳的卫生器具排水当量总数：Np=（14.4+1.2）×8=124.8。立管最下部管段排水设计秒流量：qp=0.12×2.5×+1.2=4.55L/s。选择立管管径de110，立管底部和排出管放大一号管径，取de125。2）立管WL-2的计算45 嘉兴学院本科生毕业论文（设计）图54污水立管WL-2计算用图①WL-2横支管计算表54污水立管WL-2水力计算表立管管段连接器具数设计秒流量坡度i45 嘉兴学院本科生毕业论文（设计）管段编号当量总数Np(L/s)管径de/mm流速v(m/s)蹲式大便器小便器3.60.3WL-20-113.61.201100.0261.571-227.22.001100.0261.572-3310.82.191100.0261.57注：有大便器的管段管径不小于100。②WL-2立管计算1根立管上接纳的卫生器具排水当量总数：Np=10.8×8=86.4。立管最下部管段排水设计秒流量：qp=0.12×2.5×+1.2=3.99L/s。选择立管管径de110，立管底部和排出管放大一号管径，取de125。3）一层单独排出管计算图55一层单独排污系统图45 嘉兴学院本科生毕业论文（设计）表55一层排出管水力计算表管段编号管段连接器具数当量总数Np设计秒流量(L/s)管径de/mm坡度i流速v(m/s)坐式大便器蹲式大便器小便器4.53.60.30-113.61.201100.0261.571-227.22.001100.0261.572-31211.72.531100.0261.570"-1"10.30.10750.0261.211"-2"20.60.20750.0261.212"-3"30.90.30750.0261.213"-4"41.20.40750.0261.210""-1""13.61.201100.0261.570"""-1"""14.51.501100.0261.571.1集水坑和污水泵1.1.1集水坑在地下室最底层卫生间和淋浴间的地板下或附近、地下水泵房和地下车库内、地下厨房和消防电梯井附近、人防工程出口处应设集水坑，消防电梯集水坑坑底低于电梯井底不小于0.7m。为防止生活饮用水受到污染，集水坑与生活给水贮水坑的距离应在10m以上。集水坑容积不宜小于最大一台水泵5min的出水量，且水泵1小时内启动次数不超过6次。设有调节容积，有效容积不得大于6小时生活排水平均小时流量45 嘉兴学院本科生毕业论文（设计）集水坑的有效水深一般取1~1.5m，保护高度取0.3~0.5m。因生活污水中有机物分解成酸性物质，腐蚀性大，所以生活污水集水坑内壁应采取仿佛防渗漏措施。坑底应坡向吸水坑，坡度不小于0.05，并在坑底设冲洗管。为防止堵塞水泵，收集含有大块杂物排水的集水坑入口处应设格栅，敞开式集水坑顶应设格栅盖板，否则，潜水排污泵应带有粉碎装置。为便于操作管理，集水坑应设置水位指示装置。污水泵、阀门、管道等应选择耐腐蚀、大流通量不易堵塞的设备器材。1.1.1污水泵消防电梯集水坑内的排水泵流量不小于10L/s。排水泵的扬程按提升高度、管道水头损失和0.02~0.03MPa的附加自由水头确定。排水泵吸水管和出水管的流速应在0.7~2.0m/s。公共建筑内应以每个生活排水集水坑为单元设置一台备用泵，平时宜交互运行。设有两台及两台以上排污泵的地下室、设备机房、车库冲洗地面排水时可不设备用泵。排污泵应能自动启闭或现场手动启闭。多台水泵可并联交替运行，也可分段投入运行。本建筑地下室有两个规格的集水坑，其中四个皆为1200×1800×1400mm的集水坑，预设集水坑中水泵最高水位为1m，则此集水坑中污水容积应为1.2×1.8×1=2.16m3，取2.7m3，集水坑容积不宜小于最大一台水泵5min的出水量，则水泵流量应为2.7/（5×60）=0.009m3/s=9L/s=32.4m3/h。选择型号800W(WQ)25-10-3小型潜水泵两台，一用一备，流量为35m3/h，扬程为10m。集水坑中流速一般为1~1.5m/s，根据公式，则排污管管径应取DN100。另外一个为1200×1200×1400mm的集水坑，预设集水坑中水泵最高水位为1m，则此集水坑中污水容积应为1.2×1.2×1=1.44m3，取1.8m3，，集水坑容积不宜小于最大一台水泵5min的出水量，则水泵流量应为1.8/（5×60）=0.006m3/s=6L/s=21.6m3/h。选择型号500W(WQ)25-10-1.5小型潜水泵两台，一用一备，流量为25m3/h，扬程为10m。集水坑中流速一般为1~1.5m/s，则排污管管径应取DN80。一个为1200×1000×1400mm的集水坑，预设集水坑中水泵最高水位为1m，则此集水坑中污水容积应为1.2×1×1=1.44m3，取1.5m3，，集水坑容积不宜小于最大一台水泵5min的出水量，则水泵流量应为1.5/（5×60）=0.005m3/s=5L/s=18m3/h。选择型号500W(WQ)20-10-1.5小型潜水排污泵两台，一用一备，流量为20m3/h，扬程为10m。集水坑中流速一般为1~1.5m/s，则排污管管径应取DN80。45 嘉兴学院本科生毕业论文（设计）1建筑雨水排水系统的计算室外雨水管网位于建筑物的南侧，埋深2米，管径600mm。管材为加筋UPVC管。雨水重现期：2年。1.1雨水方案的确定本建筑为二类公共建筑，属一般公共建筑，屋顶有檐沟，外墙易设立管，采用普通外排水。系统由檐沟和敷设在建筑物外墙的立管组成，立管经过阳台，阳台雨水经地漏排入雨水立管。1.2雨水管管径的确定根据《建筑给水排水设计规范（2009年版）》表4.9.25，雨水排水立管管径取de110。阳台连接地漏的雨水横支管，地漏水量小，可选de50。1.3雨水量计算（6-1）式中—考虑屋面蓄积能力的系数，斜屋面取1.5~2.0；Q—屋面雨水设计流量，L/s；—径流系数，屋面取0.9；F—屋面设计汇水面积，m2；—当地降雨历时为5min时的暴雨强度，L/(s·104m2)本建筑位于嘉兴，嘉兴市的降雨强度为45 嘉兴学院本科生毕业论文（设计）本建筑的屋面设计汇水面积为828.2m2，根据《最新建筑给排水手册》表5-2-2，浙江杭州的雨水重现期为2年的暴雨强度为374L/(s·104m2)，嘉兴临近宁波，取374L/(s·104m2)。则根据《建筑给水排水设计规范（2009年版）》，de110的最大泄流量为12.8L/s，则布置雨水管的根数不宜少于n=87.66/12.8≈7根，但为了在暴雨时期更快的排放屋面雨水，以及根据建筑物屋面的结构与坡度，宜布置12根雨水管，在屋顶四周。冷凝水采用DN75管径的立管。45 嘉兴学院本科生毕业论文（设计）结论经过四个月的文献资料调查、分析和设计，毕业设计到此结束。在整个毕业设计期间，通过资料的收集、整理、分析、设计计算和画图、设计计算书和说明书的撰写，我终于圆满地完成了毕业设计任务。通过这次毕业设计，我认识到自己在专业知识方面仍存在许多不足，从而也进一步加深我对本专业的认识和理解，同时也加强了我的动手能力和与他人合作的团队精神。这一切都使我获益非浅，必将对我今后从事的工作产生深远的影响。在毕业设计期间，我得到了诸位老师和同学的大力支持和帮助。老师们严谨的治学态度和忘我的工作精神将永远激励我奋发向上；他们谦逊朴实、宽厚待人、豁达大度的学者风范将使我终身受益。在此，我向他们致以衷心的感谢和深深的祝福！由于我初学设计，实践经验不足，有些问题不能考虑的十分周全，加之时间有限，设计中纰漏之处望各位老师给予批评和指导，从而将专业水平提高到一个全新的境界。45 嘉兴学院本科生毕业论文（设计）致谢谢谢戚玉丽导师在我完成毕业设计过程中给予指导和帮助，我愿借此机会向导师表示衷心的感谢！在校期间，承蒙各位老师的谆谆教诲和帮助，他们在课内授予文化知识的同时，在课外和毕业设计过程中也都给予我很多的帮助，在此一并致谢。在即将毕业离校之际，我要感谢舍友，感谢建环122班的同学，感谢建工学院16级的同学，以及学校的许多同学，谢谢你们的关心和支持，陪我一起度过了难忘的四年大学生活。最后，我要向一直关心爱护我的父母致以最诚挚的敬意，谢谢他们的关心和支持，谢谢他们这么多年来无私的奉献。45 嘉兴学院本科生毕业论文（设计）参考文献[1]GB50015-2003，建筑给水排水设计规范[S].北京：中国计划出版社，2005.[2]GB50016-2014，建筑设计防火规范[S].北京：中国计划出版社，2014.[3]GB50974-2014，消防给水及消火栓系统技术规范[S].[4]GB50084-2001(2005年版)，自动喷水灭火系统设计规范[S].[5]GB/T50106-2010，建筑给水排水制图标准[S].[6]GB50015-2003(2009年版)，建筑给水排水设计规范[S].[7]GB50370-2005，气体灭火系统设计规范[S].[8]姜鹤俊.最新给水排水设计实用手册[M].吉林电子出版社，2011.[9]王增长.建筑给水排水工程（第六版）[M].中国建筑工业出版社，2009.[10]GB50140-2005，建筑灭火器配置设计规范[S].北京：中国计划出版社，2005.[11]ShannonFrattaroli,KeshiaM.Pollack,PhillipJ.Cook,MicheleSalomon,EliseOmaki1andAndreaC.Gielen.Publicopinionconcerningresidentialsprinklersystemsfor1-and2-familyhomes.InjuryEpidemiology,2015,2:27.[12]J.KennethRichardson,P.E..ANASSESSMENTPERFORMANCEOFAUTOMATICSPRINKLERSYSTEM.TechnicalNotes.45'
