建筑给排水毕业设计（论文）：广西柳州龙腾大厦建筑给排水设计

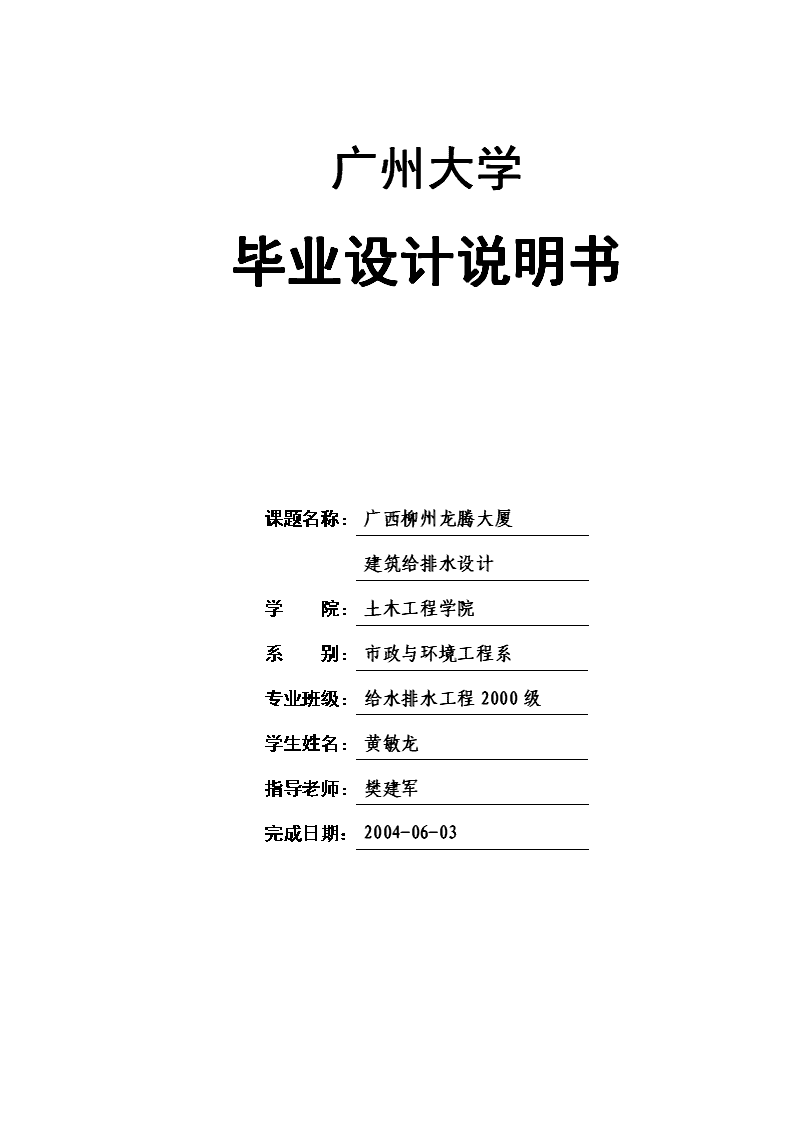

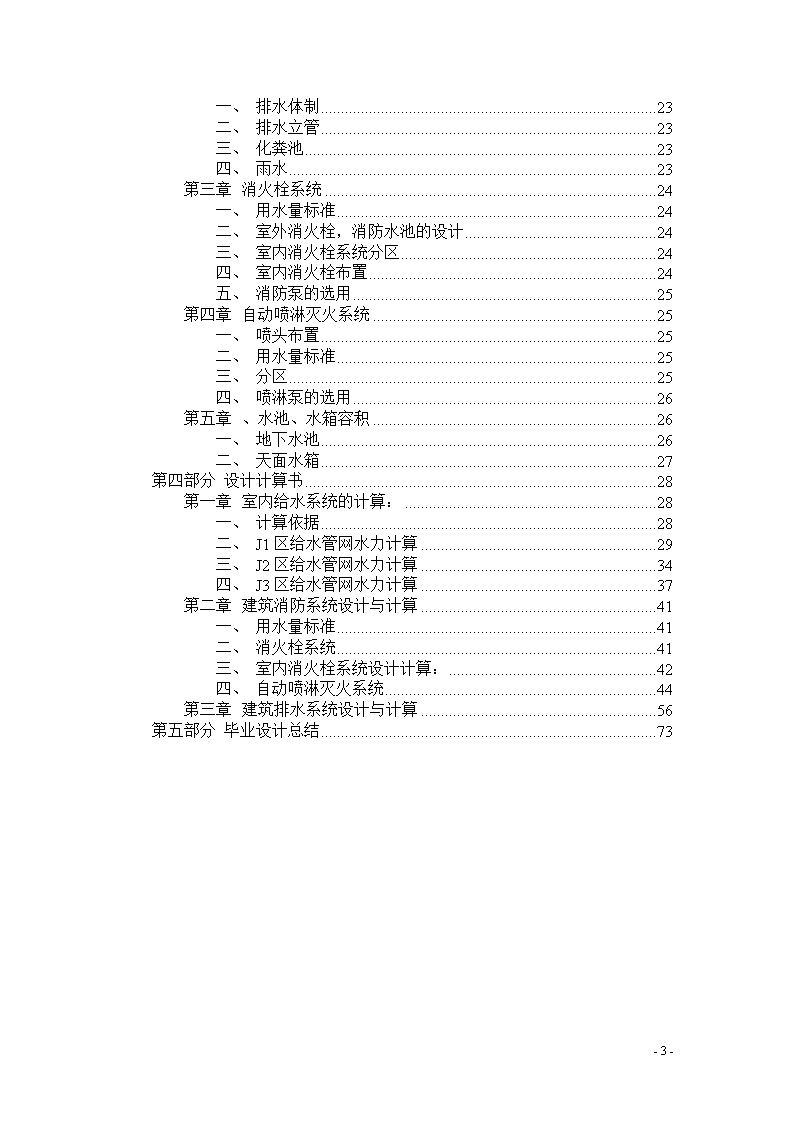

'广州大学毕业设计说明书课题名称：广西柳州龙腾大厦建筑给排水设计学院：土木工程学院系别：市政与环境工程系专业班级：给水排水工程2000级学生姓名：黄敏龙指导老师：樊建军完成日期：2004-06-03-74- 目录第一部分设计任务书6一、设计目的6二、设计原始资料6第二部分设计说明书10第一章工程概况10第二章建筑给水系统11一、水源的确定11二、生活用水量11三、给水方式的选择11四、给水系统的组成12五、给水系统分区12六、生活水泵选择12七、生活水池12八、生活给水系统管材及连接方式12第三章生活排水系统13一、排水点和排水量13二、生活排水系统13三、住宅空调机冷凝水13四、消防电梯排水13五、商业厨房排水13六、生活排水系统管材13第四章雨水排放系统14一、暴雨强度公式14二、布置方式14三、雨水排水系统管材14第五章消火栓给水系统15一、消防用水量：15二、室外消火栓给水系统15三、室内消火栓给水系统15四、消火栓给水系统管材16第六章自动喷水灭火系统17一、自动喷水灭火系统用水量17二、自动喷水灭火系统设置17三、自动喷水灭火系统管材17第七章管道及设备安装18第三部分建筑给水排水设计方案19第一章给水系统19一、给水工程设计方案19二、用水量20三、给水水源及计费水表22四、给立系统和各组成部分概述22第二章排水系统23-74- 一、排水体制23二、排水立管23三、化粪池23四、雨水23第三章消火栓系统24一、用水量标准24二、室外消火栓，消防水池的设计24三、室内消火栓系统分区24四、室内消火栓布置24五、消防泵的选用25第四章自动喷淋灭火系统25一、喷头布置25二、用水量标准25三、分区25四、喷淋泵的选用26第五章、水池、水箱容积26一、地下水池26二、天面水箱27第四部分设计计算书28第一章室内给水系统的计算：28一、计算依据28二、J1区给水管网水力计算29三、J2区给水管网水力计算34四、J3区给水管网水力计算37第二章建筑消防系统设计与计算41一、用水量标准41二、消火栓系统41三、室内消火栓系统设计计算：42四、自动喷淋灭火系统44第三章建筑排水系统设计与计算56第五部分毕业设计总结73-74- 前言建筑给水排水是给水排水中不可缺少面又独具特色的组成部分；它又是建筑物的有机组成部分，它和建筑学、建筑结构、建筑供暖与通风、建筑电气等工程共同构成可供使用的建筑整体，高层的给水排水工程在建筑给排水中更是举足轻重，它是室内给排水的一个重要研究课题。本设计是为广西柳州五星商业圈24层综合楼龙腾大厦的建筑给水排水设计，主要有以下几个内容：１、根据建筑物供水的可靠性及卫生系统分布情况，进行给水系统设计。该大楼给水系统如下：本项目地下二层～地上四层用水由市政供水管网直接供给；在地下二层设置商业用水池和住宅用水池，利用变频调速供水设备分区供给住宅和五层商业用水。2、根据塔楼（住宅）、裙楼（商业）的卫生系统分布及污水的排出要求，进行排水系统设计。本项目室外排水采用雨、污分流制；卫生间排水采用生活废水与粪便污水分流；住宅空调机冷凝水经管道有组织排至室外；地下层排水由各处集水井收集后，（各消防电梯井附近设一集水井，考虑消防排水），由集水井内的潜污泵抽升排至室外排水井；裙楼商业厨房室内采用明沟收集废水并由厨房专用排水管排出室外，厨房内设置室内隔油器具（成品）隔油。3、根据大楼的性质以及实际情况进行消防系统的设计。该大楼属于一类高层建筑，消防系统分别设有自动喷淋和消火栓系统；室外消防管网采用低压制，由市政供水管供水。本工程室内消火栓采用临时高压给水系统，竖向两个分区：X2区由高位水箱和加压系统直接供水；X1区由减压稳压阀减压后供水。各消防电梯井附近设一集水井，考虑消防排水。自动喷水灭火系统用消防全自动气压供水设备一套来供水，住宅公共走道等按中危险级I级，商场及停车库按中危险级II级，地下一层发电机房采用水喷雾灭火系统。本设计在设计过程中得到了导师樊建军教授，华南理工建筑设计研究院王学峰高级工程师、江帆高级工程师、岑洪金工程师等工程师的悉心指导和大力支持，在此深表感谢。-74- ABSTRACTWatersupplyengineeringisabranchoftheconstructionengineering.Andthehigh-risebuildingindoorwatersupplysystemistheuniquepartsofthebuilding.ThisdesigndiscussedthewatersupplyandwastewaterandfirewatersystemofLiuzhouFive-starbusinessinstitute.Itisa24floorhighbuilding.Thereareseveralsystemsinthisdesign:１、WatersupplysystemThewatersupplysystemofthisbuildingisdividedintotwoarea.–2floorto4floorisusedinthecitywater,andtheupperareaisusedcisternwatersupplysystem.SeweragesystemIndoorseweragesystemistheseparatesystemofthesoilandwaste.Theoutsideseweragesystemisthecombinedsystem.Thewasteofthisbuildingshoulddischargefitthestandard.Fire-sprinklingandfirehydrantsystemThefirehydrantsystemisdividedintotwozones.ItofferssprinklingwaterdemandtoX2zonebythestoragetankonthetopofthisbuilding,alsobytheraisingpressuresystem.Whatismore,X1zoneissuppliedafterreducingpressurebypressurereducingvalve.-74- 设计任务书一、设计目的通过设计训练自己综合应用所学基础课，专业基础课和专业知识，培养学生能独立进行高层建筑室内给水、排水及消防给水工程的设计能力。二、设计原始资料1．工程概况本项目龙腾大厦位于柳州市城中区的商业圈五星商业老城区，为一个有创新理念并适合柳州五星商业圈情况的集商业、文化娱乐、住宅于一体的24层综合大楼，包括两层地下层、首层~5层商业文化娱乐裙楼以及上部6~24层住宅的高层商住楼。总用地面积为10410m2，总建筑面积52000m2。表格一1-1本项目功能分区及层数一览表分区编号和功能层数建筑高度每层户数总户数备注地下室2(-1~-2层)-9.50米地下2层平时汽车停车库以及配套设备房、战时六级二等人员掩蔽所，地下1层为小型商铺、自行车库、商场及住宅门厅、车库入口等裙楼5(1~5层)17.40米首层为住宅门厅大堂和商业空间，2～4层为商业及配套公建，5层为架空及结构转换层、休闲娱乐活动场所塔楼(住宅)19(6~24层)77.00米17户/层(标准层)302户住宅及天面花园2．给水水源水源为市政自来水，解放南路西侧（即大厦东侧）敷设有市政给水干管，可满足本工程水质水量要求。市政供水压力0.27Mpa可满足五层及五层以下用水要求。-74- 1．排水条件市政排水接入口（检查井）位于柳新街中部（2690014.577；90568.824）及南部（2689980.000；90573.500）两处；管径1600mm，管内底标高为84.30米，流向为由北向南。本项目室外排水采用雨、污分流制。污水排放量按供水量（空调用水和绿化用水除外）的80%估计，污水日总排放量398m3，最大小时排放量44.2m3/h。（1）卫生间排水采用生活废水与粪便污水分流，排水系统采用螺旋管单立管排水系统，经计算无需设置专用通气立管，粪便污水经室外化粪池处理后与生活废水等有组织排入市政污水管井。（2）住宅空调机冷凝水经管道有组织排至室外。（3）地下层排水由各处集水井收集后，由集水井内的潜污泵抽升排至室外排水井。（4）各消防电梯井附近设集水井，考虑消防排水，与地下层其他排水井汇合后排至室外排水井。（5）裙楼商业厨房室内采用明沟收集废水并由厨房专用排水管排出室外，厨房内设置室内隔油器具（成品）隔油。（6）阳台雨水经专用雨水立管经空气间隔排入首层室外管沟，再排入市政下水道。（7）屋面雨采用天沟内排水系统，屋面雨水由天沟汇集，设专用雨水立管排至室外市政雨水管。2．设计任务要求设计该综合楼的给排水工程与土建工程配套。具体项目为：（1）室内外生活给水系统（2）室内外生活排水系统（3）屋面雨水排放系统（4）阳台雨水排放系统（5）空调机冷凝水排放系统（6）消火栓给水系统（7）自动喷水灭火系统3．设计依据：（1）本工程的有关批文（见总说明）（2）建筑、空调及电气等各专业提供的设计资料（3）本专业收集的设计资料（4）本设计采用的国家及地方规范a)《建筑工程设计文件编制深度规定》b)《工程建设强制性条文》（房屋建筑部分，2002年版）-74- a)《建筑给水排水设计规范》GB50015-2003b)《高层民用建筑设计防火规范》GB50045-95（2001年版)c)《自动喷水灭火系统设计规范》GB50084-2001d)《汽车库、停车库、停车场设计防火规范》GB50067-97e)《住宅设计规范》GB50096-1999（2003年版)f)《建筑给水钢塑复合管管道工程技术规程》CECS125:2001g)《建筑给水聚丙烯管道(PP-R)工程技术规程》（DBJ/CT501-99）h)《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98i)《埋地硬聚氯乙烯排水管道工程技术规程》CECS122:2001j)《建筑灭火器配置设计规范》GBJ140-90（1997年版)k)其它与本工程有关的设计规范及规程。2．设计内容主要完成下列设计（1）计算部分a)最高日，最大日用水量，贮水池容积，高位水箱容积和设置高度。b)给水管网设计秒流量计算，管网水力设计，确定水泵流量及扬程并选泵。c)排水系统水力计算，化粪池容积d)消防给水设计流量，消防管网水力计算，消防泵的选择。（2）设计图a)给排水平面布置图b)室内给水、排水及消防工程设计图。（包括轴测图，大样图）。3．设计要求通过毕业设计，使自己熟悉并掌握高层建筑给排水工程的设计内容、方法和步骤，学会并掌握根据设计原始资料正确地选定设计方案，熟练地掌握各系统的计算中心方法和施工要求，了解并掌握设计说明书编写的内容和编制方法。毕业设计要求完成下列主要图纸和文件（1）图纸a)给水、排水总平面布置图b)各层及天面给水、排水、消防给水（包括自动喷洒）平面布置图c)给水、消防给水和排水系统图d)卫生间大样图e)泵房大样图f)设计计算与说明书（2）计算书内容：各系统主要计算过程，计算表格设备选型（3）说明书内容：主要设计原始资料，工程概况，设计方案的选定，系统的组成，供水方式及设计施工要求。-74- 1．设计进度计划（1）设计准备，确定设计方案1周（2）管网布置设计计算3周（3）绘制设计施工图3周（4）编写计算说明书1周（5）准备毕业答辩1周2．设计参考资料（1）《全国民用建筑工程设计技术措施给水排水》，中国计划出版社，2003年3月执行；（2）《建筑给水排水设计手册》中国建筑工业出版社，1992年12月第一版；（3）《给水排水设计手册》第一册（常用资料），中国建筑工业出版社,1986年7月第一版；（4）《给水排水设计手册》第二册（建筑给水排水）第二版，中国建筑工业出版社，2001年5月第二版；（5）《高层建筑给水排水设计手册》湖南科学技术出版社；（6）《现代建筑防火设计技术》四川科学社出版社；（7）《高层建筑消防技术》陈方肃编著；（8）《室内给水排水工程》中国建筑工业出版社；（9）《室内排水设计手册》一、二、十、十一册；（10）《高层建筑设计防火规范》；（11）《建筑给水排水实用技巧》广东科技出版社；（12）高层建筑给水排水工程（设计与施工）教材。-74- 设计说明书第一章工程概况本项目龙腾大厦位于柳州市城中区的商业圈五星商业老城区，解放南路和曙光中路交界处，东临解放南路，西临柳新街，南临曙光路（望江面），北临五星商厦（芙蓉巷）。用地地形大致方形，沿东西向长约70米，南北向长边约83米。为略微带坡度的平地，由东北角坡向西南、西北面,东北角最高处绝对标高为90.67，西北角最低处绝对标高为86.61。场地内最大坡度约为5.7%,一般坡度约为1.3%。本项目为一个有创新理念并适合柳州五星商业圈情况的集商业、文化娱乐、住宅于一体的24层综合大楼，包括两层地下层、首层~5层商业文化娱乐裙楼以及上部6~24层住宅的高层商住楼。总用地面积为10410m2，总建筑面积52000m2。根据建设方提供的本项目周边市政给排水现状为:市自来水公司DN400给水管位于解放南路西侧（即大厦东侧），可供大厦接入位置由大厦东北角至东南角，水压约0.27Mpa，管中心标高-6.15。市政排水接入口（检查井）位于柳新街中部（2690014.577；90568.824）及南部（2689980.000；90573.500）两处；管径1600mm，井底标高为-6.70米，流向为由北向南。表格二1-1本项目功能分区及层数一览表分区编号和功能层数建筑高度每层户数总户数备注地下室2(-1~-2层)-9.50米地下2层平时汽车停车库以及配套设备房、战时六级二等人员掩蔽所，地下1层为小型商铺、自行车库、商场及住宅门厅、车库入口等裙楼5(1~5层)17.40米首层为住宅门厅大堂和商业空间，2～4层为商业及配套公建，5层为架空及结构转换层、休闲娱乐活动场所塔楼(住宅)19(6~24层)77.00米17户/层(标准层)302户住宅及天面花园-74- 建筑给水系统一、水源的确定水源为市政自来水，解放南路西侧（即大厦东侧）敷设有市政给水干管，可满足本工程水质水量要求。市政供水压力0.27Mpa可满足五层及五层以下用水要求。二、生活用水量中侨地王大厦生活最高日用水量为636m3，最大小时用量为68.7m3。表格二2生活用水统计一览表序号用途用水定额用水单位数每日用水时间（h）小时变化系数最高日用水量（m3/d）最大时用水量(m３/h)1塔楼住宅1.0m3/户·日302户242.5302.031.462裙楼商铺等约10000米25升/米2营业面积•日121.550.06.253餐饮业约2000顾客/日50升/顾客•次121.5100.012.504空调补充水10m3/h121.0120.010.005绿化道路等1.5升/米2•次2000米2/次×2次/日41.56.02.256未预见用水及管网漏失水量10%估计57.86.25合计635.868.71三、给水方式的选择1．室外给水系统由解放南路西侧（即大厦东侧）市政干管接DN150管道供应本项目，本项目室外设水表共三套：一套DN100水表计量商业用水、一套DN100水表计量住宅和室内消防用水、一套DN25水表计量室外绿化用水。2．室内给水系统为充分利用市政供水压力及考虑用水功能不同，本项目地下二层～地上五层用水由市政供水管网直接供给商业用水；在地下二层设置住宅用水池，利用变频调速供水设备分区供给住宅用水。采用下行上给供水方式，塔楼竖向分高低两区。塔楼住宅采用变频调速给水设备加压供水：自来水－住宅生活水池－变频调速供水设备－各层用水点，各层住户水表在水表井集中设置便于抄表。-74- 一、给水系统的组成由引入管、水表节点、给水管道、给水附件、地下贮水池、水泵、气压罐、减压阀等组成。二、给水系统分区生活给水竖向分区为：J1区：-2F～5F（裙楼）-市政直供J2区：6F～15F（住宅）-住宅用变频调速供水设备供水J3区：16F～24F~屋顶消防水箱-住宅用变频调速供水设备供水以上J2、J3三区分别由设在地下二层水泵房内的二组变频供水设备供水。三、生活水泵选择设计参数如下：表格二3J2Q=10L/s，H=75m，N<=22kw/套（带气压罐）；主泵（二用一备）：VG50BDL18-80型，Q=5L/s，H=80m，n=1450r/min，N=11KW/台付泵（一用一备）：VG25BDL3.6-80型，Q=1L/s，H=80m，n=1450r/min，N=3.0KW/台气压罐（一台）：f1000X2000隔膜式J3Q=10L/s，H=105m，N<=30kw/套（带气压罐）；主泵（二用一备）：VG50BDL18-110型，Q=5L/s，H=110m，n=1450r/min，N=11KW/台付泵（一用一备）：VG25BDL3.6-110型，Q=1L/s，H=110m，n=1450r/min，N=5.5KW/台气压罐（一台）：f1000X2000隔膜式四、生活水池住宅生活水池有效容积约120m3（分2格），生活水池采用钢筋混凝土结构内衬不锈钢SUS444(或SUS316L)材料。五、生活给水系统管材及连接方式室外埋地:内筋嵌入式钢塑复合给水管(1.0MPa)，螺纹或卡环式连接；室内干管及走道处预埋给水管:内筋嵌入式钢塑复合给水管(1.0MPa)，螺纹或卡环式连接；室内支管:PP-R给水管(1.0MPa)，热熔连接；阀门采用弹性座封闸阀或铜截止阀。-74- 生活排水系统一、排水点和排水量市政排水接入口（检查井）位于柳新街中部（2690014.577；90568.824）及南部（2689980.000；90573.500）两处；管径1600mm，管内底标高为84.30米，流向为由北向南。本项目室外排水采用雨、污分流制。污水排放量按供水量（空调用水和绿化用水除外）的80%估计，污水日总排放量361.6m3，最大小时排放量40.17m3/h。二、生活排水系统卫生间排水采用生活废水与粪便污水分流。排水系统公共卫生间采用专用通气管，其他采用螺旋管单立管排水系统，经计算无需设置专用通气立管（见计算书），粪便污水经室外化粪池处理后与生活废水等有组织排入市政污水管井。三、住宅空调机冷凝水住宅空调机冷凝水经管道有组织排至室外。地下层排水由各处集水井收集后，由集水井内的潜污泵抽升排至室外排水井。地下层共设11个排水井（其中3个为消防电梯排水井），潜水排污泵选用WQK20-22-3型（消防电梯排水井为3台泵/井，其它为2台泵/井）。四、消防电梯排水各消防电梯井附近设一集水井，考虑消防排水，消防集水井平面尺寸为2.0×1.0m2，且深于消防电梯井1.0m，井中设WQK20-22-3型排水泵3台（2用1备），共设3个消防电梯排水井。五、商业厨房排水裙楼商业厨房室内采用明沟收集废水并由厨房专用排水管排出室外，厨房内设置室内隔油器具（成品）隔油，不另行设置隔油池；是否须自建气浮等二级生化处理设施，将按有关环保部门的审批意见进行施工图设计。六、生活排水系统管材室内生活排水管采用硬聚氯乙烯螺旋排水管材，粘接连接，（裙楼厨房排水和住宅转换层以下合用排水管采用卡箍式离心铸铁排水管材），室外生活排水管采用PVC-u双壁波纹排水管（S2型），胶圈接口连接。空调冷凝水排水管采用光壁PVC-u排水管材，粘接连接。-74- 雨水排放系统一、暴雨强度公式屋面雨水按重力流设计，重现期P=2年，柳州市暴雨强度公式为：雨水排水的雨水斗、排水管管径的计算，将按该暴雨强度进行详细计算。二、布置方式天面、阳台雨水管分开设置，最终排到室外雨水井。阳台经雨水通过首层室外管沟经空气间隔，再排到室外雨水井。三、雨水排水系统管材室内雨水排水管采用优质排水用耐压（P=1.0Mpa）PVC-u管材或内外涂敷钢管，室外雨水管采用加筋PVC-u双壁波纹排水管。-74- 消火栓给水系统一、消防用水量：本项目建筑分类为一类，建筑高度<100m。室内消火栓用水量40L/s，火灾延续时间3小时。室外消火栓用水量30L/s，火灾延续时间3小时。自动喷水灭火系统用水量27.7L/s，火灾延续时间1小时。一次室内灭火总用水量532.0m3。二、室外消火栓给水系统室外消防管网采用低压制，由市政供水管供水。本工程四面临靠市政干道，室外消火栓由市政供水管网统一设计,当室外消火栓(市政)数量不足时才由本单体设计补足。三、室内消火栓给水系统室内消火栓用水量为40l/s，满足最不利点消火栓10M充实水柱所需水泵扬程为115m。本工程室内消火栓采用临时高压给水系统，地下室消防泵房内设。消火栓系统专用消防全自动气压供水设备一套。设备配套：消火栓加压主水泵三台（二用一备）：XBD12/20-BLD型，Q=20L/s，H=120m，n=1450r/min，N=45KW/台；稳压水泵两台（一用一备），XBD12/5-BLG型，Q=5L/s，H=120m，n=2900r/min，N=11KW/台；设备参数：Q=40L/s,H=115m,N=90kw/套，f1000X2000隔膜式气压罐一台(设置在天面层)。12m3/个(共2个)屋顶消防水箱设于的天面层。地下室设专用消防水池一个，容积约550.0m3（分2格），可满足火灾延续时间内室内消防用水的水量要求。屋面设18.0立方米消防水箱（2个）。室内消火栓给水管网地下一层干管水平成环，各功能区竖向成环。消火栓箱规格：1800X700X240，见国标99S202(第15页)丙型。消火栓口径SN65，水龙带长25m，水枪口直径19mm，消火栓箱内配有消防卷盘（栓口DN25），消火栓的布置保证室内任何部位有两只水枪的充实水柱同时到达，水枪充实水柱不小于10m。室内消火栓间距小于30米。-2~3层、6~14层采用减压稳压消火栓，其他层采用普通型消火栓。室内消火栓系统平时由高位消防水箱和气压设备保证系统水压。火灾发生后，当压力低于设定值时，立即自动启动消防水泵满足室内消火栓系统的用水要求。消防主泵也可由室内消火栓的碎玻璃按钮启动，或由消防控制中心启动。消防主泵的停泵只能在消防控制中心或泵房手动控制。消防水泵采用自灌式吸水方式。室内消火栓给水系统竖向两个分区：X2区由高位水箱和加压系统直接供水；X1区由减压稳压阀减压后供水。这样分区,使各区的最底消火栓处的静水压力小于0.80MPa。消火栓栓口处的出水压力大于0.50MPa时，采用减压孔板减压。-74- 一、消火栓给水系统管材消火栓箱内配备DN65消火栓，f19水枪，25m麻质水带，消防卷盘各一个，消防按钮由电气专业配置。室内消火栓系统管道采用热浸镀锌钢管(1.6MPa)，DN>70mm沟槽式(卡箍)连接，DN<=70丝扣连接。-74- 自动喷水灭火系统一、自动喷水灭火系统用水量本工程地下停车库（-2F～-1F）、商业用房（1F～5F）及住宅公共走道及消防前室均设置自动喷水灭火系统。住宅公共走道及消防前室等火灾危险等级按中危险级I级执行，喷水强度6L/min·m2，作用面积160m2。商场（大于5000m2）、停车库火灾危险等级按中危险级II级执行，喷水强度8L/min·m2，作用面积160m2。考虑商场装修时可能采用网格、栅板等通透性吊顶，本系统的喷水强度取1.3系数，则本建筑自动喷水灭火系统设计用水量为（21.3×1.3=27.7L/s，火灾延续时间1小时，一次灭火用水量100.0m3。地下一层发电机房房采用水喷雾灭火系统，水喷雾灭火系统设计按GB50219-95执行。本建筑地下室设有专用消防水池一个（容积约550m3），可满足火灾延续时间内室内消防用水的水量要求。水源来自地下消防水泵房内的自动喷水系统气压供水成套设备及屋面18.0立方米消防水箱（2个）。二、自动喷水灭火系统设置自动喷水灭火系统平时由高位消防水箱及气压设备维持系统水压。火灾发生后，当压力低于设定值时，立即自动启动消防水泵，满足自动喷水灭火系统的用水要求。满足最不利点喷头所需水泵扬程为145m，消防泵房内设自动喷水灭火系统用消防全自动气压供水设备一套。设备配套：自动喷水灭火系统加压主水泵两台（一用一备）：XBD14/25-BLD型，Q=22~28L/s，H=145~128m，n=1450r/min，N=55KW/台；稳压水泵两台（一用一备）：25LG3-10X14型，Q=1L/s，H=140m，n=2900r/min，N=4KW/台；设备参数：Q=21.3~30.0L/sH=135~115mN<=59.0kw/套，f1000X2000隔膜式气压罐一台(设置于天面层)。根据防火分区及喷头布置情况设置水流指示器和湿式报警阀，共设湿式报警阀7套，水流指示器71个。每个防火分区设水流指示器及试水装置（或试水阀）。各层配水管入口的压力大于0.40Mpa时采用减压孔板减压。喷头间距：住宅公共走道等按中危险级I级执行，商场及停车库按中危险级II级执行。三、自动喷水灭火系统管材喷头选用：公称动作温度68℃喷头（地下车库79℃，厨房93℃），流量系数K=80。自动喷水灭火系统管材及接口方式同室内消火栓系统。-74- 管道及设备安装（1）卫生设备安装参见国标99S304图集，具体选用见卫生间大样。卫生间给水支管暗装。（2）除设计注明外，排水管道一律采用标准坡度。（3）室内PVC-u排水管DN>=110mm在穿越楼层板或穿越防火分区隔墙时，设阻火圈(TCZHQ型)。（4）明装压力管道穿越变形缝处设置不锈钢金属软管(长约1.0米)。（5）室外给水管一般埋深0.70m，与排水管道交叉时可局部上绕，与电气管线交叉时应敷设在电气管线下方。（6）按《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)和《自动喷水灭火系统施工及验收规范》(GB50261-96)执行。表格二4序号系统类别管材连接方式备注1生活冷水室外埋地:内筋嵌入式钢塑复合给水管螺纹或卡环式连接1．0MPa室内干管及走道处预埋给水管:内筋嵌入式钢塑复合给水管螺纹或卡环式连接室内支管:PP-R给水管热熔连接2室内排水污水管：PVC-u螺旋排水管粘接连接卡箍式离心铸铁排水管管材及管件须同厂配套。管道转换汇合横管及以下管段：卡箍式离心铸铁排水管(同厂配置配件)卡箍连接雨水管：双面涂敷钢管螺纹连接或卡箍沟槽式空调排水管及通气管：PVC-u排水管粘接连接3室外排水PVC-u双壁波纹排水管（S2型）胶圈接口2α=18004室内消防热浸镀锌钢管DN>70卡箍沟槽式1．6MPaDN<=70螺纹连接注：图中所注管径均指管内径。（7）埋地钢塑管及镀锌钢管均刷热沥青两道，明装消防管道刷红色面漆两道。-74- 建筑给水排水设计方案第一章给水系统一、给水工程设计方案根据有关设计原始资料，建筑物性质用途，层高及设计要求，结合室内外城市给水管网能提供的水压，供水的可靠性及卫生设备平面布置等情况，确定给水系统的组成，给水方式进行助理地竖向分区。1．方案一：采用水泵升压、减压阀分区供水方式用泵通过调节池(给水水池)抽水，升压供水，而下区采用减压阀减压供水。（1）优点：有较强的维护管理能力，一般适用于高度不超过100m的高层建筑。设备与管道较简单，投资较节省。（2）缺点：由于采用减压阀分区，减压阀必须有备用，当减压阀出现故障管网超压时，应有报警措施。输水管的材质及接口要求比较高。当水泵出事故时，则造成全楼停水，供水可靠性较差。能量浪费。2．方案二：采用无水箱水泵升压直接供水分区并联供水方式分区供水，各区设泵通过调节池（给水水池）抽水升压供水。（1）优点：一般适用于高度不足100m的高层建筑，各区独立运行互不干扰，供水可靠，水泵集中布置，便于维护管理，能源消耗较小。（2）缺点：高区泵扬程高，输水管的材质及接口要求比较高。管材耗用较多，投资较大。进行运行技术、经济上比较：第二方案较第一方案可靠，且不受下区限制，管道设备集中布置便于维护管理，在技术方面较可靠，经济较为可观，相比之下，采用第二方案。具体分区如下：生活给水竖向分区为：J1区：-2F～5F（裙楼）-市政直供；J2区：6F～15F（住宅）-住宅用变频调速供水设备供水；J3区：16F～24F~屋顶消防水箱-住宅用变频调速供水设备供水；以上J2、J3三区分别由设在地下二层水泵房内的二组变频供水设备供水。-74- 一、用水量1．塔楼住宅302户，用水定额1.0m3/户•日，以24小时计算，小时变化系数取2.5。最高日用水量最大时用水量；2．裙楼商铺等约10000米2，按5升/米2营业面积•日，以12小时计算，小时变化系数取1.5计算。最高日用水量最大时用水量；3．餐饮业约2000顾客/日，按50升/顾客•次，以12小时计算，小时变化系数取1.5计算。最高日用水量最大时用水量；4．中央空调补充水按10m3/h，以12小时计算，小时变化系数取1.0计算。最高日用水量最大时用水量；5．绿化、道路等按1.5升/米2•次，2000米2/次，每天两次，以4小时计算，小时变化系数取1.5计算。-74- 最高日用水量最大时用水量1．未预见用水及管网漏失水量按总用水量的10%计，最高日用水量为47m3/d，最大时用水量为6.25m3/h。2．总用水量最高日用水量为，最大时用水量为。表格三1生活用水统计一览表序号用途用水定额用水单位数每日用水时间（h）小时变化系数最高日用水量（m3/d）最大时用水量(m３/h)1塔楼住宅1.0m3/户·日302户242.5302.031.462裙楼商铺等约10000米25升/米2营业面积•日121.550.06.253餐饮业约2000顾客/日50升/顾客•次121.5100.012.504空调补充水10m3/h121.0120.010.005绿化、道路等1.5升/米2•次2000米2/次×2次/日41.56.02.256未预见用水及管网漏失水量10%估计57.86.25合计635.868.71-74- 一、给水水源及计费水表水源采用市政自来水，水质水量可满足本建筑物用水要求，引入管管径DN150。市政自来水管引入水表间共设计费水表三组如下：a)裙楼商业用水设1个Dg100水表计量b)塔楼住宅用水设1个Dg100水表计量c)一套Dg25水表计量室外绿化用水。二、给立系统和各组成部分概述1．给水系统和各组成部分划分为充分利用市政供水压力及考虑用水功能不同，本项目地下二层～地上五层用水由市政供水管网直接供给商业用水；在地下二层设置住宅用水池，利用变频调速供水设备分区供给住宅用水。采用下行上给供水方式，塔楼竖向分高低两区。塔楼住宅采用变频调速给水设备加压供水：自来水－住宅生活水池－变频调速供水设备－各层用水点，各层住户水表在水表井集中设置便于抄表。生活给水竖向分区为：J1区：-2F～5F（裙楼）-市政直供J2区：6F～15F（住宅）-住宅用变频调速供水设备供水J3区：16F～24F~屋顶消防水箱-住宅用变频调速供水设备供水以上J2、J3三区分别由设在地下二层水泵房内的二组变频供水设备供水。表格三2序号用途用水定额用水单位数每日用水时间（h）小时变化系数最高日用水量（m3/d）最大时用水量(m３/h)1塔楼住宅1.0m3/户·日302户242.5302.031.462裙楼商铺等约10000米25升/米2营业面积•日121.550.06.253餐饮业约2000顾客/日50升/顾客•次121.5100.012.504空调补充水10m3/h121.0120.010.005绿化道路等1.5升/米2•次2000米2/次×2次/日41.56.02.256未预见用水及管网漏失水量10%估计57.86.25合计635.868.71-74- 第一章排水系统一、排水体制1．生活排水系统卫生间排水采用生活废水与粪便污水分流。排水系统公共卫生间采用专用通气管，其他采用螺旋管单立管排水系统，经计算无需设置专用通气立管（见计算书），粪便污水经室外化粪池处理后与生活废水等有组织排入市政污水管井。2．住宅空调机冷凝水经管道有组织排至室外。地下层排水由各处集水井收集后，由集水井内的潜污泵抽升排至室外排水井。地下层共设11个排水井（其中3个为消防电梯排水井），潜水排污泵选用WQK20-22-3型（消防电梯排水井为3台泵/井，其它为2台泵/井）。3．消防电梯排水各消防电梯井附近设一集水井，考虑消防排水，消防集水井平面尺寸为2。0×1。0m2，且深于消防电梯井1.0m，井中设WQK20-22-3型排水泵3台（2用1备），共设3个消防电梯排水井。4．商业厨房排水裙楼商业厨房室内采用明沟收集废水并由厨房专用排水管排出室外，厨房内设置室内隔油器具（成品）隔油，不另行设置隔油池；是否须自建气浮等二级生化处理设施，将按有关环保部门的审批意见进行施工图设计。二、排水立管排水系统公共卫生间采用专用通气管，其他采用螺旋管单立管排水系统，经计算无需设置专用通气立管（见计算书）。三、化粪池商场：按每个蹲位2m3，计算共50个。住宅：共1208人，每人按0.12m3计算。所以化粪池总容积为：2×50×30%+1208×0.12×70%≈130m3。四、雨水1．系统的选择内排水系统，屋面雨水由天沟汇集，设专用雨水立管排至室外市政雨水管网。-74- 天面、阳台雨水管分开设置，最终排到室外雨水井。阳台经雨水通过首层室外管沟经空气间隔，再排到室外雨水井。其降雨设计重现期取P=2年，裙楼天台按考虑塔楼侧墙的汇水面积计算。1．系统的组成由雨水斗、悬吊管、立管及埋地横管等组成。第二章消火栓系统一、用水量标准本项目建筑分类为一类，建筑高度<100m。室内消火栓用水量40L/s，火灾延续时间3小时。室外消火栓用水量30L/s，火灾延续时间3小时。消防用水量：室外消防栓用水由室外给水管网供给，室外消防用水：（自动喷水灭火系统用水量27.7L/s，火灾延续时间1小时。）一次室内灭火总用水量：。二、室外消火栓，消防水池的设计室外消防管网采用低压制，由市政供水管供水。本工程四面临靠市政干道，室外消火栓由市政供水管网统一设计，当室外消火栓(市政)数量不足时才由本单体设计补足。三、室内消火栓系统分区室内消火栓给水系统竖向两个分区：X2区由高位水箱和加压系统直接供水；X1区由减压稳压阀减压后供水。这样分区,使各区的最底消火栓处的静水压力小于0.80MPa。消火栓栓口处的出水压力大于0.50MPa时，采用减压孔板减压。室内消火栓系统平时由高位消防水箱和气压设备保证系统水压。火灾发生后，当压力低于设定值时，立即自动启动消防水泵满足室内消火栓系统的用水要求。消防主泵也可由室内消火栓的碎玻璃按钮启动，或由消防控制中心启动。消防主泵的停泵只能在消防控制中心或泵房手动控制。消防水泵采用自灌式吸水方式。四、室内消火栓布置室内消火栓给水管网地下一层干管水平成环，各功能区竖向成环，消火栓口径SN65，水龙带长25m，水枪口直径19mm，消防按钮由电气专业配置。-74- 消火栓箱内配有消防卷盘（栓口DN25），消火栓的布置保证室内任何部位有两只水枪的充实水柱同时到达，水枪充实水柱不小于10m。室内消火栓间距小于30米。消火栓设在显眼易于取用的地点，如走廊过道等，消防电梯前室、楼梯间等都应设消火栓。一、消防泵的选用室内消火栓用水量为40l/s，满足最不利点消火栓10M充实水柱所需水泵扬程为115m。本工程室内消火栓采用临时高压给水系统，地下室消防泵房内设。消火栓系统专用消防全自动气压供水设备一套。设备配套：消火栓加压主水泵三台（二用一备）：XBD12/20-BLD型，Q=20L/s，H=120m，n=1450r/min，N=45KW/台；稳压水泵两台（一用一备），XBD12/5-BLG型，Q=5L/s，H=120m，n=2900r/min，N=11KW/台；设备参数：Q=40L/s,H=115m,N=90kw/套，f1000X2000隔膜式气压罐一台(设置在天面层)。12m3/个(共2个)屋顶消防水箱设于的天面层。室内消防系统基本水源来自消防水池,自动水源来自屋面消防水箱，考虑初始启动水压问题故设f1000X2000隔膜式气压罐一台(设置在天面层)增压。第二章自动喷淋灭火系统一、喷头布置本工程地下停车库（-2F～-1F）、商业用房（1F～5F）及住宅公共走道及消防前室均设置自动喷水灭火系统。喷头选用：公称动作温度68℃喷头（地下车库79℃，厨房93℃），流量系数K=80。喷头间距：住宅公共走道等按中危险级I级执行，商场及停车库按中危险级II级执行。二、用水量标准住宅公共走道及消防前室等火灾危险等级按中危险级I级执行，喷水强度6L/min·m2，作用面积160m2。商场（大于5000m2）、停车库火灾危险等级按中危险级II级执行，喷水强度8L/min·m2，作用面积160m2。考虑商场装修时可能采用网格、栅板等通透性吊顶，本系统的喷水强度取1.3系数，则本建筑自动喷水灭火系统设计用水量为（21.3×1.3=27.7L/s，火灾延续时间1小时，一次灭火用水量100.0m3。三、分区根据防火分区及喷头布置情况设置水流指示器和湿式报警阀，-2F~3F每层的分区有一个报警阀管辖；四、五层共用一个；，共设湿式报警阀7套，水流指示器71个。每个防火分区设水流指示器及试水装置（或试水阀）。各层配水管入口的压力大于0.40Mpa时采用减压孔板减压。-74- 根据规范规定，由于湿式闭式自动喷水系统的每个报警阀控制喷头数不宜超过800个，所以将自动喷淋灭火系统分成2区：低区为地下二层至裙楼，高区塔楼顶层。同时报警阀设于地下二层。火灾发生后，用水由湿式报警阀延时器后的压力开关自动启动消防水泵供水。每层消喷横干管上设带电接点阀门及水流指示器，在消防中心显示系统的工作状态。消喷系统各区各设SQ100型地上式消防水泵接合器两个，以备消防车向消喷管网加压送水。一、喷淋泵的选用自动喷水灭火系统平时由高位消防水箱及气压设备维持系统水压。火灾发生后，当压力低于设定值时，立即自动启动消防水泵，满足自动喷水灭火系统的用水要求。满足最不利点喷头所需水泵扬程为145m，消防泵房内设自动喷水灭火系统用消防全自动气压供水设备一套。设备配套：自动喷水灭火系统加压主水泵两台（一用一备）：XBD14/25-BLD型，Q=22~28L/s，H=145~128m，n=1450r/min，N=55KW/台；稳压水泵两台（一用一备）：25LG3-10X14型，Q=1L/s，H=140m，n=2900r/min，N=4KW/台；设备参数：Q=21.3~30.0L/sH=135~115mN<=59.0kw/套，f1000X2000隔膜式气压罐一台(设置于天面层)。第二章、水池、水箱容积一、地下水池1．生活给水水池按贮备20%生活日用水量计算如下：635.8×20%=127.16≈120m3住宅生活水池有效容积约120m3（分2格）；V1=30×2.5=75立方米；V2=28.5×2.5=70立方米；2．消防水池V1－3小时消防栓用量：V2－1小时喷淋用水量：地下室设专用消防水池一个，容积约550.0m3（分2格），可满足火灾延续时间内室内消防用水的水量要求。实际水池容积：-74- V1=60×4.8=288立方米；V2=18×4.8+112×2÷2+112×0.5=254立方米。共542m3。一、天面水箱屋面设18.0立方米消防水箱（2个）。-74- 设计计算书第一章室内给水系统的计算：一、计算依据1．住宅的设计秒流量按以下计算：（1）根据建筑物配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下列公式计算出最大用水时卫生器具给水当量平均出流概率：住宅：式中：U0——生活给水配水管道的最大用水时卫生器具给水当量平均出流概率（%）；q0——最高用水日的用水定额，按普通住宅Ⅱ型取300（L/人·d）；m——用水人数（人）；Kh——变化系数，取2.8；Ng——设置的卫生器具给水当量数；T——用水小时数（h）；0.2——一个卫生器具给水当量的额定流量（L/s）。（2）根据计算管段上的卫生器具的给水当量总数，得出管段的卫生器具给水当量的同时出流概率：式中：U——计算管道的卫生器具给水当量同时出流概率（%）；αc——对应于不同U0值的系数Ng——计算管段的卫生器具给水当量总数；（3）根据算得的U，算出计算管段的设计秒流量：式中：qg——计算管段的设计秒流量（L/s）。注意：a)当计算管段的卫生器具给水当量总数超过表中的最大值时，其流量为最大小时平均秒流量-74- a)当大便器采用延时自闭冲洗阀时，其当量以0.5计，但要在计算得到的qg值上再附加1.10L/s为管段的设计秒流量。（2）当管段接有2条及以上U0值不同（即q0、m、Kh等参数不用）的支管时，该管段的最大用水时卫生器具给水当量平均出流率：式中：——计算管道的卫生器具给水当量平均出流概率（%）；U0i——所接支管的最大用水时卫生器具给水当量平均出流概率（%）；N0i——相应支管的卫生器具给水当量总数；2．商场的给水设计秒流量：式中：qg——计算管段的给水设计秒流量（L/s）；Ng——计算管段的卫生器具给水当量总数；α——根据建筑物用途定的系数（α取1.5）。注意：a)如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。b)如计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，应按卫生器具给水额定流量累加所得流量值采用。c)当大便器采用延时自闭冲洗阀时，其当量以0.5计，但要在计算得到的qg值上再附加1.10L/s为管段的设计秒流量。二、J1区给水管网水力计算按商场（α取1.5）的给水设计秒流量计算计算表如下：五楼卫生间：表格四1前编号后编号当量(N)流量(l/s)管径(DN)流速(m/s)坡度(MPa/m)管长(m)α值水损(MPa)前压(MPa)后压(MPa)120.750.15150.810.000644.641.50.00300.05000.0530231.500.30200.920.000587.011.50.00410.05300.0570342.000.40320.440.000081.011.50.00010.05700.0571452.501.57321.730.001041.161.50.00120.05710.0583563.001.62321.780.001101.161.50.00130.05830.0596673.501.66321.830.001151.161.50.00130.05960.0609784.001.70321.870.001201.161.50.00140.06090.0623894.501.74321.910.001250.621.50.00080.06230.06319108.000.85320.930.000332.781.50.00090.06310.064010118.750.89320.980.000362.311.50.00080.06400.0649111210.750.98400.690.000150.201.50.00000.06490.0649-74- 3A30.501.20321.320.000630.171.50.00010.05000.05019A9B0.750.15150.810.000641.081.50.00070.05000.05079B9C1.500.30200.920.000586.661.50.00390.05070.05469C9D2.001.50321.650.000951.171.50.00110.05460.05579D9E2.501.57321.730.001041.171.50.00120.05570.05699E9F3.001.62321.780.001101.171.50.00130.05690.05829F93.501.66321.830.001151.171.50.00130.05820.059511A11B0.500.10150.540.000300.801.50.00020.05000.050211B11C1.000.20200.610.000280.801.50.00020.05020.050511C11D1.500.30250.520.000140.801.50.00010.05050.050611D112.000.40250.690.000242.811.50.00070.05060.0513-74- 计算草图如图：-74- 立管到接入管计算：表格四2前编号后编号当量(N)流量(l/s)管径(DN)流速(m/s)坡度(MPa/m)管长(m)α值水损(MPa)121310.752.08800.450.000034.201.50.0001131420.752.47800.540.000054.201.50.0002141530.752.76800.600.000064.501.50.0003151640.753.02800.660.000074.501.50.0003161750.753.24800.700.000082.001.50.0002171850.753.241000.400.000025.401.50.00011819120.754.401000.540.000039.201.50.00031920175.755.081000.620.0000452.001.50.0022∑0.0037-74- 计算草图：-74- 水压校核：J1区最不利点需要水压为0.0649+0.0037+0.1862=0.2586Mpa<0.27Mpa；所以满足。一、J2区给水管网水力计算类型：住宅用水定额：250(L/人·d)；用水人数：4.0(人)；变化系数Kh：2.50；Uo值：5.79；管道材质：衬塑钢管；末端压力：0.050(MPa)；计算公式：非自闭冲洗阀公式。1．J2L-03立管计算表：表格四3前编号后编号当量(N)流量(l/s)管径(DN)流速(m/s)坡度(MPa/m)管长(m)出流概率Uo(%)系数αc值水损(MPa)前压(MPa)后压(MPa)1-11-22.500.33250.740.0003218.205.790.044360.00580.05000.05581-21-312.000.77400.680.000160.304.820.035530.00000.05590.05591-31-412.000.77500.390.000043.204.820.035530.00010.05590.05601-41-524.001.14700.340.000023.204.820.035530.00010.05600.05611-51-636.001.44700.430.000043.204.820.035520.00010.05610.05621-61-748.001.71800.370.000023.204.820.035520.00010.05620.05631-71-860.001.95800.430.000033.204.820.035520.00010.05630.05641-81-972.002.18800.480.000043.204.820.035520.00010.05640.05651-91-1084.002.40800.520.000043.204.820.035520.00010.05650.05671-101-1196.002.61800.570.000053.204.820.035520.00020.05670.05681-111-12108.002.81800.610.000063.204.820.035520.00020.05680.05701-1213A108.002.81800.610.000061.004.820.035520.00010.05700.057113A14108.002.81800.610.000060.554.820.035520.00000.05710.05711-2C-11-2C2.500.33250.740.0003217.305.790.044360.00560.05000.05561-2C1-29.500.67251.490.001180.254.570.033230.00030.05560.05591-2B-11-2B3.500.39250.870.000439.704.130.029320.00420.05000.05421-2B1-2C7.000.57251.250.000860.254.130.029320.00020.05420.05441-2A-11-2A3.500.39250.870.000433.304.130.029320.00140.05000.05141-2A1-2B3.500.39250.870.000430.254.130.029320.00010.05140.05152．J2L-04立管计算表：表格四4前编号后编号当量(N)流量(l/s)管径(DN)流速(m/s)坡度(MPa/m)管长(m)出流概率Uo(%)系数αc值水损(MPa)前压(MPa)后压(MPa)122.500.33250.740.0003222.005.790.044360.00710.05000.05712314.500.87400.770.000200.305.220.039130.00010.05710.05713414.500.87500.440.000053.205.220.039130.00020.05710.05734529.001.29700.390.000033.205.220.039140.00010.05730.0574-74- 5643.501.64700.500.000053.205.220.039140.00020.05740.05766758.001.96800.430.000033.205.220.039140.00010.05760.05777872.502.24800.490.000043.205.220.039150.00010.05770.05788987.002.51800.550.000053.205.220.039150.00020.05780.0579910101.502.77800.600.000063.205.220.039150.00020.05790.05811011116.003.02800.660.000073.205.220.039150.00020.05810.05831112130.503.25800.710.000083.205.220.039150.00020.05830.05861213130.503.25800.710.000081.005.220.039150.00010.05860.05861314238.504.781500.270.0000177.955.040.037500.00040.05860.05911415454.507.391500.410.0000127.154.930.036560.00030.05910.05942D-12D2.500.33250.720.0003121.374.130.029320.00660.05000.05662D212.000.78251.720.001540.255.100.038040.00040.05670.05712C-12C3.500.40250.880.0004514.185.790.044360.00640.05000.05642C2D9.500.69251.520.001220.255.350.040360.00030.05640.05672B-12B3.500.40250.880.0004510.635.790.044360.00480.05000.05482B2C6.000.53251.170.000760.255.100.038040.00020.05480.05502A-12A2.500.33250.720.000314.004.130.029320.00120.05000.05122A2B2.500.33250.720.000310.254.130.029320.00010.05120.051313A13108.002.81800.610.000060.554.820.035520.00000.05000.050014A14216.004.39701.320.000304.820.03552-74- 1．计算草图：-74- 1．水泵扬程校核：0.0594Mpa+58.5mH2O+0.0094×0.3Mpa+10mH2O=0.736Mpa≈75mH2O=<75m满足。二、J3区给水管网水力计算1．J3L-02立管计算表：表格四5前编号后编号当量(N)流量(l/s)管径(DN)流速(m/s)坡度(MPa/m)管长(m)出流概率Uo(%)系数αc值水损(MPa)前压(MPa)后压(MPa)125.250.47250.720.000252.760.017332330.251.18321.160.000462.400.014253447.751.54400.930.000232.730.017084565.251.84401.110.000322.890.018415682.752.12500.800.000132.980.0191867100.252.38500.900.000173.030.0196878117.752.62500.990.000203.080.0200489135.252.85501.080.000233.110.02030910152.753.07501.160.000263.130.020501011152.753.07501.160.000263.130.020502．J3L-01立管计算表：表格四6前编号后编号当量(N)流量(l/s)管径(DN)流速(m/s)坡度(MPa/m)管长(m)出流概率Uo(%)系数αc值水损(MPa)前压(MPa)后压(MPa)122.500.33250.740.0003220.905.790.044360.00670.05000.0567238.500.64400.570.000120.505.110.038120.00010.05670.0568348.500.64700.190.000012.805.110.038120.00000.05680.05684517.000.95700.290.000022.805.110.038130.00000.05680.05685637.501.49800.320.000022.805.020.037300.00010.05680.05696746.001.68800.370.000022.805.030.037460.00010.05690.05707854.501.87800.410.000032.805.050.037570.00010.05700.05708963.002.04800.440.000032.805.050.037650.00010.05700.057191071.502.20800.480.000042.805.060.037710.00010.05710.0572101180.002.36800.510.000042.805.070.037750.00010.05720.0573111288.502.52800.550.0000528.855.070.037790.00140.05730.05871213241.254.33800.940.000130.503.840.026760.00010.05870.05881314241.254.331500.240.0000080.003.840.026760.00040.05880.05921415482.506.821500.380.0000130.003.840.026750.00030.05920.05952B-12B2.500.33250.740.0003217.505.790.044360.00560.05000.05562B26.000.53251.170.000750.254.820.035530.00020.05560.0558-74- 2A-12A3.500.39250.870.0004311.504.130.029320.00500.05000.05502A2B3.500.39250.870.000430.254.130.029320.00010.05500.05511-11-22.500.33250.740.0003218.205.790.044360.00580.05000.05581-2512.000.77400.680.000160.304.820.035530.00000.05590.05591-2C-11-2C2.500.33250.740.0003217.305.790.044360.00560.05000.05561-2C1-29.500.67251.490.001180.254.570.033230.00030.05560.05591-2B-11-2B3.500.39250.870.000439.704.130.029320.00420.05000.05421-2B1-2C7.000.57251.250.000860.254.130.029320.00020.05420.05441-2A-11-2A3.500.39250.870.000433.304.130.029320.00140.05000.05141-2A1-2B3.500.39250.870.000430.254.130.029320.00010.05140.051512A12152.753.07700.920.000153.130.0205114A14241.254.33701.300.000293.840.02674-74- 1．计算草图：2．水泵扬程校核：0.0595Mpa+77mH2O+0.0095×0.3Mpa=0.817Mpa≈82mH2O<105m满足。3．生活水泵的选择（1）J2生活水泵出流量按最大时流量选用，即Qb=15.73m3/h=4.37L/s。-74- 水泵扬程：75mH2O（计算见前）；主泵（二用一备）：VG50BDL18-80型，Q=5L/s，H=80m，n=1450r/min，N=11KW/台；付泵（一用一备）：VG25BDL3.6-80型，Q=1L/s，H=80m，n=1450r/min，N=3.0KW/台；气压罐（一台）：f1000X2000隔膜式。（1）J3生活水泵出流量按最大时流量选用，即Qb=15.73m3/h=4.37L/s。水泵扬程：75mH2O（计算见前）；主泵（二用一备）：VG50BDL18-80型，Q=5L/s，H=80m，n=1450r/min，N=11KW/台；付泵（一用一备）：VG25BDL3.6-80型，Q=1L/s，H=80m，n=1450r/min，N=3.0KW/台；气压罐（一台）：f1000X2000隔膜式。-74- 建筑消防系统设计与计算一、用水量标准本项目建筑分类为一类，建筑高度<100m。室内消火栓用水量40L/s，火灾延续时间3小时。室外消火栓用水量30L/s，火灾延续时间3小时。消防用水量：室外消防栓用水由室外给水管网供给，室外消防用水：（自动喷水灭火系统用水量27.7L/s，火灾延续时间1小时。）一次室内灭火总用水量：。二、消火栓系统1．室外消火栓，消防水池的设计室外消防管网采用低压制，由市政供水管供水。本工程四面临靠市政干道，室外消火栓由市政供水管网统一设计，当室外消火栓(市政)数量不足时才由本单体设计补足。2．室内消火栓系统分区室内消火栓给水系统竖向两个分区：X2区由高位水箱和加压系统直接供水；X1区由减压稳压阀减压后供水。这样分区,使各区的最底消火栓处的静水压力小于0.80MPa。消火栓栓口处的出水压力大于0.50MPa时，采用减压孔板减压。室内消火栓系统平时由高位消防水箱和气压设备保证系统水压。火灾发生后，当压力低于设定值时，立即自动启动消防水泵满足室内消火栓系统的用水要求。消防主泵也可由室内消火栓的碎玻璃按钮启动，或由消防控制中心启动。消防主泵的停泵只能在消防控制中心或泵房手动控制。消防水泵采用自灌式吸水方式。3．室内消火栓布置室内消火栓给水管网地下一层干管水平成环，各功能区竖向成环，消火栓口径SN65，水龙带长25m，水枪口直径19mm，消防按钮由电气专业配置。消火栓箱内配有消防卷盘（栓口DN25），消火栓的布置保证室内任何部位有两只水枪的充实水柱同时到达，水枪充实水柱不小于10m。室内消火栓间距小于30米。消火栓设在显眼易于取用的地点，如走廊过道等，消防电梯前室、楼梯间等都应设消火栓。-74- 一、室内消火栓系统设计计算：1．消火栓系统的设计计算（1）消防栓间距a)水龙带有效长度b)水枪充实水柱在水平面上的投影长度c)消火栓保护半径按下列公式计算：d)消火栓最大保护宽度：e)消火栓布置的间距：<30m消防栓布置间距取28m。（2）消防管道系统计算a)水枪造成13m充实水柱所需的水压Hq：b)水枪喷嘴流量：故水枪喷射流量为5.5L/s。c)水龙带采用帆布、麻织水带，AZ=0.0043，水龙带沿程水头损失：d)消火栓出口压力：e)竖管应保证上下或上、中、下三层水枪同时使用，故考虑3股水柱作用，消防立管实际流量为16.5L/s，选DN100钢管，v=1.91m/s，1000i=72.76。f)消火栓用水量Q=40L/s，消火栓环状给水管采用DN150钢管，v=2.12m/s，1000i=54.27.0。g)水池最低水位至高区管网管道长度为84.5m，最不利消火栓立管到管网底环长度为75m，沿程水头损失为：局部水头损失按沿程水头损失20%计，则总水头损失：-74- （1）消防泵的选用最不利消火栓到消防泵的高层差为84.5m，消防水泵所需扬程按：<120mH2O消火栓流量为40L/s。消火栓系统专用消防全自动气压供水设备一套。设备配套：消火栓加压主水泵三台（二用一备）：XBD12/20-BLD型，Q=20L/s，H=120m，n=1450r/min，N=45KW/台；稳压水泵两台（一用一备），XBD12/5-BLG型，Q=5L/s，H=120m，n=2900r/min，N=11KW/台；设备参数：Q=40L/s,H=115m,N=90kw/套，f1000X2000隔膜式气压罐一台(设置在天面层)。4、消火栓消火栓泵扬程为120m，为保证消火栓栓口处的出水压力不超过0.50MPa，-2~3层、6~14层采用减压稳压消火栓，其他层采用普通型消火栓。5、水泵结合器按《高层民用建筑设计防火规范》GB50045-95规定：每个水泵接合器的流量应按10—15L/s计算，本建筑室内消防设计水量为40L/s，故每区分别设计3个水泵接合器，型号为SQS100。6、局部增压设施由于水箱高度已定，则需校核水箱高度是否满足最不利消火栓所需压力，(水损取10mH2O)水箱对最不利点的消火栓作用压力为4.2m，不能满足最不利点的消火栓水压要求，应选择气压供水加压或设置稳压泵。气压罐低压：气压罐高压：根据《高层民用建筑设计防火规范》GB50045-95规定：气压给水设备的气压水罐其调节水量为2支水枪30s的用水量，即：-74- 选φ1000气压罐(隔膜式)一、自动喷淋灭火系统1．基本设计数据住宅公共走道及消防前室等火灾危险等级按中危险级I级执行，喷水强度6L/min·m2，作用面积160m2。商场（大于5000m2）、停车库火灾危险等级按中危险级II级执行，喷水强度8L/min·m2，作用面积160m2。考虑商场装修时可能采用网格、栅板等通透性吊顶，本系统的喷水强度取1.3系数，则本建筑自动喷水灭火系统设计用水量为（21.3×1.3=27.7L/s，火灾延续时间1小时，一次灭火用水量100.0m3。2．喷头的选用与布置本工程地下停车库（-2F～-1F）、商业用房（1F～5F）及住宅公共走道及消防前室均设置自动喷水灭火系统。喷头选用：喷头公称动作温度：厨房93℃，吊顶内79℃，其他部位68℃。流量系数K=80。喷头间距：住宅公共走道等按中危险级I级执行，商场及停车库按中危险级II级执行。各层喷淋管道贴梁下走管,当装修吊顶至楼板的净距大于800毫米时,应在吊顶内设置喷头；无吊顶部位和吊顶内设直立型喷头，吊顶下设吊顶型或下垂型喷头。车库喷头的水平间距一般为3.0m，不大于3.4m，不小于2.4m。商场、塔楼电梯喷头的水平间距一般为3.0m，不大于3.6m，不小于2.4m。3．系统的设计流量：考虑商场装修时可能采用网格、栅板等通透性吊顶，本系统的喷水强度取1.3系数，则本建筑自动喷水灭火系统设计用水量为（21.3×1.3=27.7L/s，火灾延续时间1小时，一次灭火用水量100.0m3。4．分区：根据防火分区及喷头布置情况设置水流指示器和湿式报警阀，-2F~3F每层的分区有一个报警阀管辖；四、五层共用一个；，共设湿式报警阀7套，水流指示器71个。每个防火分区设水流指示器及试水装置（或试水阀）。各层配水管入口的压力大于0.40Mpa时采用减压孔板减压。-74- 根据规范规定，由于湿式闭式自动喷水系统的每个报警阀控制喷头数不宜超过800个，所以将自动喷淋灭火系统分成2区：低区为地下二层至裙楼，高区塔楼顶层。同时报警阀设于地下二层。火灾发生后，用水由湿式报警阀延时器后的压力开关自动启动消防水泵供水。每层消喷横干管上设带电接点阀门及水流指示器，在消防中心显示系统的工作状态。消喷系统各区各设SQ100型地上式消防水泵接合器两个，以备消防车向消喷管网加压送水。1．水力计算：根据设计，绘制系统与最不利层喷头和管道布置图，按特性系数法进行管道水力计算。从最不利喷头1开始，以开放喷水的喷头处、管径变更处、管道分支连接处依次进行编号计算，直至喷淋泵。管段累计流量增加到30L/s，达到中级危险级设计流量时，以后管段均按30L/s计算水头损失，计算过程与方法如下：a)选择最不利计算管路，对计算节点标号，确定最不利喷头压力H1（高层为10mH2O）。b)计算喷头出水流量，喷头1～2间管段流量Q1～2=q1，由Q1～2，先求出管道流速，再求出，然后计算喷头1～2间管段水头损失；计算喷头2的压力；喷头2出水流量；依此类推，可计算喷头管段流量与水头损失。c)当不同方向计算至同一点出现不同压力时，按管系特性系数法求低压管的设计流量。d)水压与管道流速水压：最不利喷头的工作压力一般为0.1MPa（10mH2O）。管内流速：钢管水流速度一般不大于5m/s，特殊情况下不应超过10m/s。式中：V——管道流速，m/s；K0——流速系数，m/L；Q——管道流量，L/s；2．水力计算（1）高区水力计算：危险等级:中危险级(Ⅰ级)设计强度:6(L/min·m2)作用面积:160(m2)末端压力:0.10(MPa)控制流速:5.0(m/s)流量系数:80-74- 表格四7前编号后编号流量(l/s)调整q(l/s)管径(DN)流速(m/s)坡度(MPa/m)管长(m)计算管长(m)水损(MPa)高度差(m)前压(MPa)后压(MPa)121.33252.510.007762.402.400.01860.10000.1186232.79322.940.007282.402.400.01750.11860.1361344.34324.580.017671.191.190.02100.13610.1571457.43503.500.0061215.2015.200.09300.15710.25025618.39803.710.0039515.0015.000.05920.25020.30946728.481501.510.0002811.8011.800.00320.30940.31267830.721501.630.000321.001.000.00030.31260.31308930.721501.630.000322.802.800.00092.800.31300.341991030.721501.630.000322.802.800.00092.800.34190.3708101130.721501.630.000322.802.800.00092.800.37080.3997111230.721501.630.000322.802.800.00092.800.39970.4286121330.721501.630.000322.802.800.00092.800.42860.4574131430.721501.630.000322.802.800.00092.800.45740.4863141530.721501.630.000322.802.800.00092.800.48630.5152151630.721501.630.000322.802.800.00092.800.51520.5441161730.721501.630.000322.802.800.00092.800.54410.5730171830.721501.630.000322.802.800.00092.800.57300.6019181930.721501.630.000322.802.800.00092.800.60190.6308192030.721501.630.000322.802.800.00092.800.63080.6597202130.721501.630.000322.802.800.00092.800.65970.6886212230.721501.630.000322.802.800.00092.800.68860.7175222330.721501.630.000322.802.800.00092.800.71750.7464232430.721501.630.000322.802.800.00092.800.74640.7753242530.721501.630.000322.802.800.00092.800.77530.8042252630.721501.630.000322.802.800.00092.800.80420.8331262730.721501.630.000323.103.100.00103.100.83310.8651272830.721501.630.0003241.9041.900.01346.100.86510.9395282930.721501.630.0003230.0030.000.009624.000.93951.18914-14-21.33252.510.007762.402.400.01860.10000.11864-242.793.09322.940.007281.211.210.00880.11860.12745-15-21.33252.510.007763.003.000.02330.10000.12335-25-32.81322.970.007433.003.000.02230.12330.14555-35-44.424.44403.520.008701.411.410.01230.14550.15785-458.8710.96504.170.008710.500.500.00440.15940.16375-4-15-4-21.33252.510.007763.003.000.02330.10000.12335-4-25-4-32.81322.970.007433.003.000.02230.12330.14555-4-35-44.42403.520.008701.591.590.01380.14550.15946-16-21.33252.510.007763.003.000.02330.10000.12336-26-32.81322.970.007433.003.000.02230.12330.14556-36-44.42324.660.018341.511.510.02770.14550.17326-467.6210.09503.590.006430.500.500.00320.17320.17656-4-16-4-21.33252.510.007763.003.000.02330.10000.12336-4-26-42.813.20322.970.007431.481.480.01100.12330.13437-17-21.33252.510.007761.341.340.01040.10000.1104-74- 7-271.332.24800.270.000030.470.470.00000.11040.1104-74- 计算草图：-74- -74- （1）低区水力计算：危险等级:中危险级(Ⅱ级)设计强度:8(L/min·m2)作用面积:160(m2)末端压力:0.10(MPa)控制流速:5.0(m/s)流量系数:80表格四8前编号后编号流量(l/s)调整q(l/s)管径(DN)流速(m/s)坡度(MPa/m)管长(m)计算管长(m)水损(MPa)高度差(m)前压(MPa)后压(MPa)121.331.50252.510.007762.302.300.01780.10000.1178234.34403.450.008372.402.400.02010.14840.1685348.93504.200.008833.603.600.03180.16850.20024512.09505.690.016191.301.300.02100.20020.22135615.55704.410.006994.204.200.02940.22130.25076715.55803.130.002824.604.600.01300.25070.26367815.55803.130.002822.302.300.00650.26360.27018921.2825.21804.290.005290.400.400.00210.27010.272391042.991502.280.0006319.5019.500.01220.38180.3940101142.991502.280.0006337.5037.500.02350.39400.4175111242.991502.280.000635.505.500.00340.41750.4210121342.991502.280.0006350.0050.000.03130.42100.45232-12-21.33252.510.007763.003.600.02790.10000.12792-222.84323.000.007570.702.700.02040.12790.14843-13-21.33252.510.007763.003.600.02790.10000.12793-232.843.03323.000.007570.702.700.02040.12790.14843-331.331.56252.510.007762.302.900.02250.10000.12254-14-21.331.33252.510.007761.201.800.01400.10000.11404-242.673.16322.810.006672.304.300.02870.11400.14264-34-21.33252.510.007761.201.800.01400.10000.11405-15-21.33252.510.007761.802.400.01860.10000.11865-25-31.33321.410.001670.702.700.00450.11860.12315-352.703.46402.150.003230.703.400.01100.12310.13415-45-31.331.36252.510.007761.702.300.01780.10000.11788-18-21.33252.510.007763.003.600.02790.10000.12798-28-32.84323.000.007571.203.200.02420.12790.15228-384.355.73701.230.000552.106.400.00350.15220.15578-48-31.331.51252.510.007761.802.400.01860.10000.11869-19-21.33252.510.007763.003.600.02790.10000.12799-29-32.84323.000.007572.204.200.03180.12790.15979-39-45.78404.600.014873.005.700.08480.15970.24459-49-511.31505.330.014173.006.400.09070.24450.33529-5917.78705.040.009140.905.100.04660.33520.3818-74- 9-3-19-3-21.33252.510.007763.003.600.02790.10000.12799-3-29-32.842.94323.000.007570.802.800.02120.12790.14919-4-19-4-21.33252.510.007763.003.600.02790.10000.12799-4-29-42.843.64323.000.007570.802.800.02120.12790.14919-4-39-41.331.89252.510.007762.202.800.02170.10000.12179-5-19-5-21.33252.510.007763.003.600.02790.10000.12799-5-29-52.844.26323.000.007570.802.800.02120.12790.14919-5-39-51.332.21252.510.007762.202.800.02170.10000.1217-74- 计算草图：-74- 1．校核消防管道水流速度钢管水流速度一般不大于5m/s，特殊情况下不应超过10m/s。2．选择消喷泵喷淋泵设计流量Qb=30L/s，则喷淋泵的扬程：-74- （1）经水力计算水泵到最不利喷头所需水压（不计局部水头损失）为1.1891Mpa≈120mH2O；（2）假设总局部水头损失为10mH2O；（3）喷淋泵扬程：Hkp=130mH2O；（4）选泵：XBD14/25-BLD型(一用一备)；Q=22~28L/s,H=145~128m；N=55kw/台；n=1450r/min。2．校核最不利喷头由于水箱高度已定，则需校核水箱高度是否满足最不利喷头所需压力。最不利供水方式为消防水池—报警阀—24层最不利喷头。消防水池—报警阀前管道长度30米，管径取150mm，当Q=30l/s时，A=0.00008623，则其沿程损失为：最不利喷头～报警阀沿程损失约为：24mH2O但实际上水箱与最不利喷头的安装距离为4.2m。需设置局部增压设施，为保证供水安全，决定在天顶设置气压罐。3．局部增压根据《高层民用建筑设计防火规范》GB50045-95规定：气压给水设备的气压水罐其调节水量为5个喷头30s的用水量，即：气压罐低压：气压罐高压：选择增压泵：25LG3-10X14型(一用一备)；Q=1L/s,H=140m；N=4kw/台；n=2900r/min。φ1000气压罐(隔膜式)设于天顶。4．水泵结合器按《高层民用建筑设计防火规范》GB50045-95规定：每个水泵接合器的流量应按10—15L/s计算，本建筑室内消防设计水量为30L/s，故每区分别设计2个水泵接合器，型号为SQ100地上式。5．减压孔板根据规范要求，要保证配水支管入口的压力均不宜大于0.40Mpa。如超过要设减压措施。-74- （1）减压孔板应符合下列规定：a)应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；b)孔口直径不应小于设置管段直径的30%，且不应小于20mm。c)制作材料应采用不锈钢板。d)减压孔板与地面垂直的轴线的上边缘和下边缘应各设置一个Φ10mm的小孔，作为排气和泄水用。（2）减压孔板的水头损失采用局部阻力计算公式计算：式中：△P——减压孔板减压量（MPa）；ξ——减压孔板局部阻力系数，式中：dk——减压孔板空口的计算内径（m）；取值应按减压孔板孔口直径减1mm确定；dj——管道内径（m）。v——水流经减压孔板孔口处的流速（m/s）；g——重力加速度（m/s2）。从计算表看出到十六层（第16点压力值为0.5441Mpa-0.1Mpa=0.4441Mpa）超，越往下富裕压力越大，所以必须用减压孔板减压。表格四9孔后管径是DN80的配水之管的减压孔板计算：减压孔板安装高度(m)孔板孔径(mm)局部阻力系数楼层外压力(m)损失（m）减后余压（m）23.504125.37083.3147.22936.08126.604222.51780.2141.91838.29229.404222.51777.4141.91835.49232.204320.01274.6137.25537.35535.004417.80771.8133.14938.66137.804515.86169.0129.52839.48240.604614.14166.2126.32639.88443.404712.61763.4123.48939.92146.204811.26560.6120.97139.63949.004910.06257.8118.73239.07851.80508.99155.0116.73838.27254.60527.18152.2113.36938.84157.40555.11949.419.53039.88060.20583.62646.616.75039.86063.00622.24043.814.17039.64065.80710.57541.011.07039.940-74- 68.6038.21〉401．引入管引入管按消防栓给水系统和自动喷水系统分别设置。室内消防栓给水系统的引入管采用两条，从室外消防给水环网引入，室内消防栓用水量为40L/S，当其中一条发生故障时，另一条引入管仍能保证全部用水量，引入管管径采用150mm，管材采用给水铸铁铁管。室内消防给水管网布置成平面和坚向环网，两根坚管的最小流量按规规定为15L/S。-74- 第一章建筑排水系统设计与计算1．污、粪水排水系统（1）排水体制a)生活排水系统卫生间排水采用生活废水与粪便污水分流。排水系统公共卫生间采用专用通气管，其他采用螺旋管单立管排水系统，经计算无需设置专用通气立管（见计算书），粪便污水经室外化粪池处理后与生活废水等有组织排入市政污水管井。b)住宅空调机冷凝水经管道有组织排至室外。地下层排水由各处集水井收集后，由集水井内的潜污泵抽升排至室外排水井。地下层共设11个排水井（其中3个为消防电梯排水井），潜水排污泵选用WQK20-22-3型（消防电梯排水井为3台泵/井，其它为2台泵/井）。c)消防电梯排水各消防电梯井附近设一集水井，考虑消防排水，消防集水井平面尺寸为2。0×1。0m2，且深于消防电梯井1.0m，井中设WQK20-22-3型排水泵3台（2用1备），共设3个消防电梯排水井。d)商业厨房排水裙楼商业厨房室内采用明沟收集废水并由厨房专用排水管排出室外，厨房内设置室内隔油器具（成品）隔油，不另行设置隔油池；是否须自建气浮等二级生化处理设施，将按有关环保部门的审批意见进行施工图设计。（2）排水立管排水系统公共卫生间采用专用通气管，其他采用螺旋管单立管排水系统，经计算无需设置专用通气立管（见前）。（3）排水系统计算a)计算依据b)粪水管道的计算粪便污水排水管道的设计秒流量：qn：计算管段粪水设计秒流量；Np：计算管段的卫生洁具排水当量数；qmax：计算管段排水流量最大的一个卫生洁具的排水流量；α:根据建筑物用途而定的系数；c)洗涤污水排水管道的设计秒流量：qn：计算管段污水设计秒流量Np：计算管段的卫生洁具排水当量数，取（洗菜盆Np=2.0，洗脸盆Np=0.75，浴盆Np=3.0，家用洗衣机Np=1.5）-74- qmax：计算管段排水流量最大的一个卫生洁具的排水流量，取（浴盆qmax=1.0L/s）。a：根据建筑物用途而定的系数；a)污水-ZPL-01立管计算:I计算表：建筑类型:住宅立管通气:仅有伸顶通气管横管类型:横干管α值:1.5管道材质:排水塑料管最大的一个卫生洁具的排水流量:2.0(l/s)表格四10前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)1221.602.841600.2390.860.0102343.203.181600.2530.890.0103497.203.771600.2760.930.01045124.204.011600.2840.950.01056145.804.171600.2900.960.01067167.404.331600.2960.970.01078383.405.521600.3361.040.01089464.405.881600.3471.050.010910518.406.101600.3541.060.0101011572.406.311600.3601.070.0101112626.406.511600.3661.080.0101213707.406.791600.3751.100.0101314761.406.971600.3801.100.0101415815.407.141600.3851.110.0101516869.407.311600.3901.120.0101617950.407.551600.3971.130.01017181058.407.861600.4061.140.01018191117.208.021600.5830.730.00319201117.208.02200螺旋管DN150的最大排水能力达到13.0L/s所以能满足要求。-74- I计算草图：-74- -74- a)污水-ZWL-01立管计算：I计算表：建筑名称:住宅立管通气:仅有伸顶通气管横管类型:横干管α值:1.5管道材质:排水塑料管最大的一个卫生洁具的排水流量:2.0(l/s)表格四11前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)12108.003.871600.2790.940.01023216.004.651600.3070.990.01034324.005.241600.3271.020.01045432.005.741600.3431.050.01056540.006.181600.3561.070.01067648.006.581600.3681.090.01078756.006.951600.3791.100.01089864.007.291600.3891.120.0109101296.008.481600.4231.160.01010111368.008.6620011121368.008.662000.3151.150.010-74- I计算草图：-74- -74- a)污水-WC5-P1L-01-室外污水井计算：I计算表：建筑名称:公共建筑厕所间立管通气:有专用通气立管或主通气立管横管类型:有环形通气管α值:2.5管道材质:排水塑料管最大的一个卫生洁具的排水流量:1.5(l/s)表格四12前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)120.750.251100.0950.610.026231.500.501100.1330.750.026343.000.991100.1860.920.026453.000.99110566.001.98110676.001.981100.2801.030.020789.002.401100.3091.080.020899.002.401109109.002.401600.2200.820.010-74- I计算草图：-74- a)污水-WC5-W1L-01-室外污水井计算：I计算表：建筑名称:公共建筑厕所间立管通气:有专用通气立管或主通气立管横管类型:有环形通气管α值:2.5管道材质:排水塑料管-74- 最大的一个卫生洁具的排水流量:1.5(l/s)表格四13前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)124.501.491100.2271.040.026239.002.401100.2891.190.0263413.502.601100.3011.220.0264518.002.771100.3111.240.0265622.502.921100.3201.260.0266727.003.061100.3281.280.0267831.503.181100.3351.290.0268945.003.511100.3521.330.02691045.003.511100.3521.330.026101146.203.541100.3541.330.026111292.404.381601213143.105.091601314189.305.631601415235.506.101601516281.706.541601617281.706.541600.3671.080.010-74- I计算草图：-74- a)污水-WC2-室外污水井计算:I计算表：建筑名称:公共建筑的厕所间立管通气:有专用通气立管或主通气立管横管类型:有环形通气管α值:2.5管道材质:排水塑料管最大的一个卫生洁具的排水流量:1.5(l/s)表格四14前编号后编号当量(Ng)流量(l/s)管径(DN)充满度h/D流速(m/s)坡度(m/m)124.501.491600.1380.990.026239.002.401600.1741.150.0263413.502.601600.1811.170.0264518.002.771600.1861.190.0265621.002.871600.1901.210.0266725.503.011600.1941.220.0267830.003.141600.1981.240.026-74- 8934.503.261600.2021.250.02691039.003.371600.2051.260.026101143.503.481600.2081.270.026111248.003.581600.2111.290.026121350.703.641600.2131.290.026-74- I计算草图：（2）地下二层采用合流制，地下二层的污水采用立管通至地下排水间，然后用潜水泵抽至室外。（3）化粪池的计算化粪池多设于建筑物背向大街的一侧靠近卫生间的地方；应尽量隐蔽，不宜设在人们经常活动之处。化粪池距建筑物的净距不小于5m，（但本建筑物处于市中心商业中心区要求用地利用率较高所以这距离达不到），距地下取水构筑物不小于30m。a)化粪池计算：-74- 商场：按每个蹲位2m3，计算共50个。住宅：共1208人，每人按0.12m3计算。所以化粪池总容积为：2×50×30%+1208×0.12×70%≈130m3。化粪池大小详见地下一层平面图。（1）集水井及排污泵计算（此部分属人防设计不在本毕业设计范围内）每座集水井配备潜污泵两台（一用一备），性能参数要求：Q=36m3/h，H=20.0m。（2）户外排水管室外给水管一般埋深0.70m，阀门在阀门井内安装。与排水管道交叉时可局部上绕，户外排水管取DN300，坡度取0.06或者0.008。2．雨水排水系统屋面雨水采用内排水系统，雨水由天沟汇集，设专用雨水立管排至室外市政雨水管网，管材为双面涂敷钢管。其降雨设计重现期取P=2年，裙楼天台按考虑塔楼侧墙的汇水面积计算。采用87型斗单斗排水系统。（1）设计计算。a)降雨强度屋面雨水按重力流设计，重现期P=2年，柳州市暴雨强度公式为：根据规范要求，设计重现期采用P=2年，降雨历时t=5min，计算结果：(1)暴雨强度q=4.22L/s·100m2或H=153mm/H；b)汇水面积：屋面部分：1866m2；高出汇水面侧墙：150m2；裙楼屋面：1508m2；塔楼高出群楼侧面：2025m2；天面实际汇水面积：1866+150=2016m2；裙楼六层屋面花园实际汇水面积：1508+2025=3533m2；总汇水面积为：2016+3533=5549m2。（2）雨水立管的布置a)塔楼天面：设19个雨水斗分别19条立管；单斗服务面积：2016÷19=106m2；查设计手册得，87型DN100的雨水斗单斗最大允许服务面积是776m2满足要求（并考虑不均匀情况）。b)裙楼六层屋面花园：设13个雨水斗分别13条立管；单斗服务面积：3533÷13=272m2；满足要求。（3）连接管连接管选用与雨水斗相同的管径，DN=100mm。-74- （1）悬吊管降雨强度换算系数：h=153÷100=1.53；将各段悬吊管负担的汇水面积换算成H=100mm/h的汇水面积：以天面为算例：汇水面积：2016m2；FH=1.53×2016=3084.48m2；查设计手册表4.3-5，在悬吊管直径d=150mm，坡度I=0.01时，其最大允许汇水面积为636×1.2=763.2，大于实际汇水面积，满足要求。（2）排出管排出管管径选用与立管相同的管径，即DN=150mm。-74- 毕业设计总结毕业设计的设计目的是训练学生综合应用的专业知识，培养学生独立进行高层建筑室内给水，热水供应，消防给水和排水工程的设计能力，它是对学生的一个综合体现，是对学生大学期间所学知识的综合反映，它对于一位毕业生来说是极其重要的，同时也使到学生得以综合发挥，对自已所学知识的一次大检阅。我在魏晓安老师的指导下进行设计，使我学到更多实际知识，知道在实际工程设计中的某些注意事项及快捷方法。我的毕业设计题目是：广西柳州五星商业圈24层综合楼龙腾大厦的建筑给水排水设计，龙腾大厦位于柳州市城中区的商业圈五星商业老城区，为一个有创新理念并适合柳州五星商业圈情况的集商业、文化娱乐、住宅于一体的24层综合大楼，包括两层地下层、首层~5层商业文化娱乐裙楼以及上部6~24层住宅的高层商住楼。总用地面积为10410m2，总建筑面积52000m2。我首先对此工程及与工程有关的资料进行较详细了解，同时，大量阅读高层给水排水资料及课本，对高层建筑给水排水设计先进行一次扫描，熟悉设计要求及设计要点。然后了解本设计的设计要求和工程中的设计要点。首先，要比较此项目的设计方案和确定设计方案；其次，对选定方案进行布置及计算出的数据；最后，对已计算出的数据进行必要的修改。所以，我们首先经过几天的刻苦努力，对设计方案进行技术、经济上的比较，确定了设计方案。在做设计期间，樊老师给予我很大帮助，他悉心指导我，本来，他的工作够忙了，但对于我的设计还是很注重、很尽责，使得我更加认真地对待和完成此次毕业设计；同时，他也肯定了我的想法和做法，并指出一些设计中的问题，这样，使得我在此次设计中学到不少知识，不少在书本中没有的实际知识，使我受益匪浅。在给水工程方面，我知道了：1、给水分区时，应该考虑水压是否满足要求，还应该考虑到供水的完全可靠性；2、当超压时，应该设置减压阀，减压阀的设置位置也就考虑到合理性、方便性。在消火栓系统方面：1、设置试验消火栓一般设置在避难层和楼顶，最好每个环节都设置一个，每个消火栓区域都要连在一起，也即整个系统都连在一起；2、消防分区按其建筑性质、功能、高度进行分区；3、在消火栓系统设计中，应考虑到布置要求（也即立管间距）；4、在要求较为严格的或间距较远的消火栓都要设置双口消火栓。在自动喷淋方面：1、属超高层建筑的，除不超过5m2的卫生间外都应设置喷头；2、在中庭（大堂上面）栏杆上的喷头要加密，间距为2.0m左右；3、在喷头布置量方面，地下室及避难层都不带天花，故布置时应考虑梁的问题，这样，达到美观的要求。在排水系统方面：1、排水管道转弯要设检查井；2、有些地方采用合并透气；3、设计排水横管时，应考虑到坡度，如果太低，则要与建筑、空调专业协调。总之，在此次设计中，使我学到了很多的实际知识。虽然，工程与实际设计中有不少的差别，但已经使我了解到实际设计中的设计要求，这对于我来说，是极其重要的。同时，此次设计中，与使我知道了建筑设计各专业是分不开的，如给水排水还要与建筑、土建、空调专业共同协调，创造更完美的设计成果。-74-'
