设计图纸会审记录(建筑与结构)222

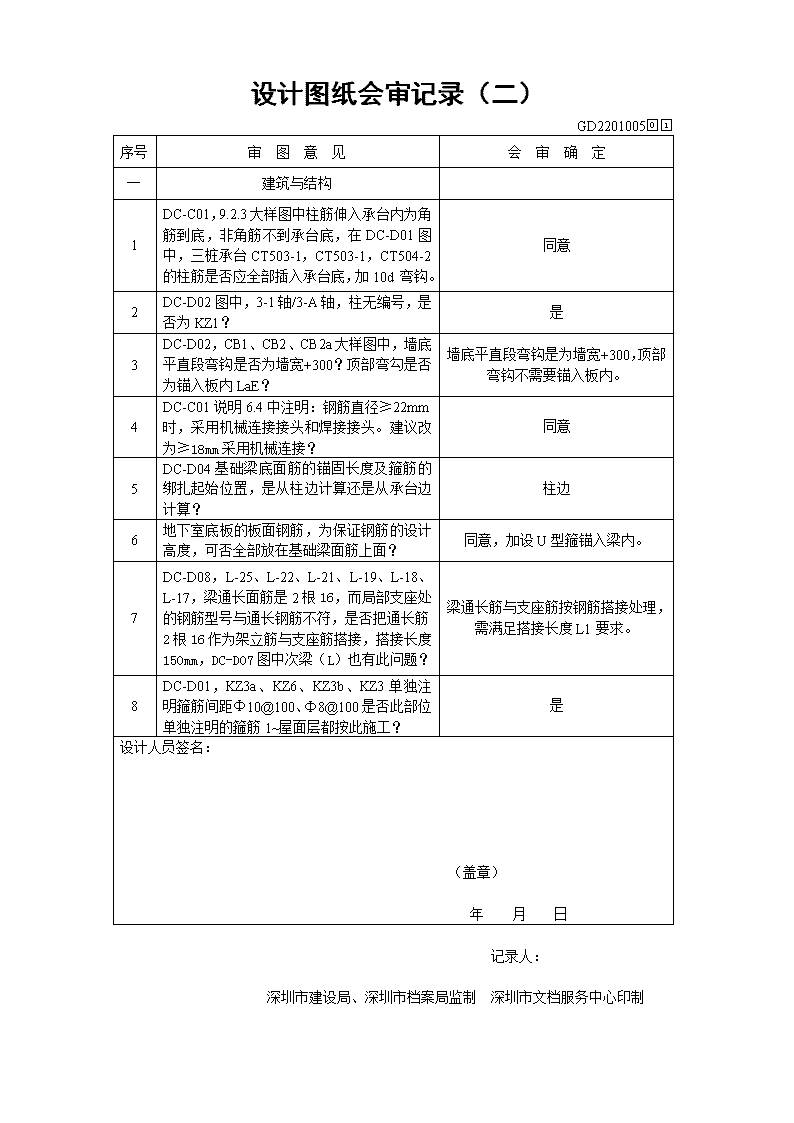

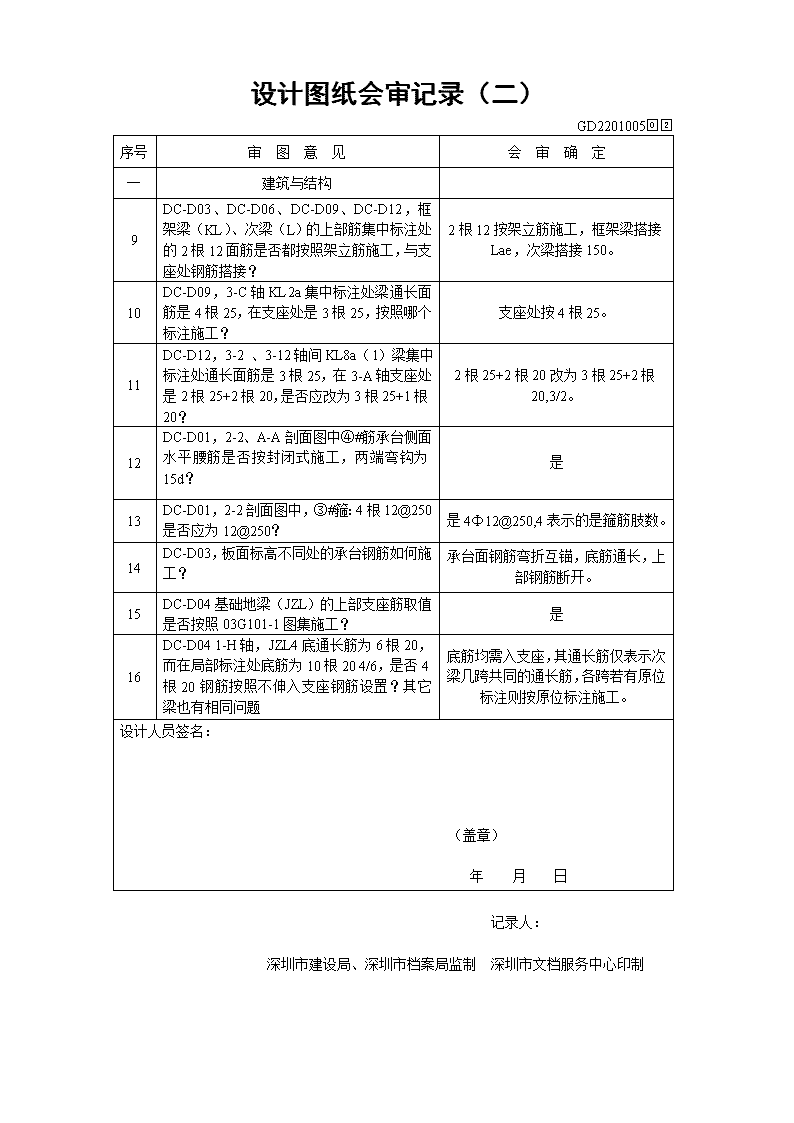

'设计图纸会审记录（二）GD2201005序号审图意见会审确定一建筑与结构1DC-C01，9.2.3大样图中柱筋伸入承台内为角筋到底，非角筋不到承台底，在DC-D01图中，三桩承台CT503-1，CT503-1，CT504-2的柱筋是否应全部插入承台底，加10d弯钩。同意2DC-D02图中，3-1轴/3-A轴，柱无编号，是否为KZ1？是3DC-D02，CB1、CB2、CB2a大样图中，墙底平直段弯钩是否为墙宽+300？顶部弯勾是否为锚入板内LaE？墙底平直段弯钩是为墙宽+300，顶部弯钩不需要锚入板内。4DC-C01说明6.4中注明：钢筋直径≥22mm时，采用机械连接接头和焊接接头。建议改为≥18mm采用机械连接？同意5DC-D04基础梁底面筋的锚固长度及箍筋的绑扎起始位置，是从柱边计算还是从承台边计算？柱边6地下室底板的板面钢筋，为保证钢筋的设计高度，可否全部放在基础梁面筋上面？同意，加设U型箍锚入梁内。7DC-D08，L-25、L-22、L-21、L-19、L-18、L-17，梁通长面筋是2根16，而局部支座处的钢筋型号与通长钢筋不符，是否把通长筋2根16作为架立筋与支座筋搭接，搭接长度150mm，DC-D07图中次梁（L）也有此问题？梁通长筋与支座筋按钢筋搭接处理，需满足搭接长度L1要求。8DC-D01，KZ3a、KZ6、KZ3b、KZ3单独注明箍筋间距Ф10@100、Ф8@100是否此部位单独注明的箍筋1~屋面层都按此施工？是设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制 设计图纸会审记录（二）GD2201005序号审图意见会审确定一建筑与结构9DC-D03、DC-D06、DC-D09、DC-D12，框架梁（KL）、次梁（L）的上部筋集中标注处的2根12面筋是否都按照架立筋施工，与支座处钢筋搭接？2根12按架立筋施工，框架梁搭接Lae，次梁搭接150。10DC-D09，3-C轴KL2a集中标注处梁通长面筋是4根25，在支座处是3根25，按照哪个标注施工？支座处按4根25。11DC-D12，3-2、3-12轴间KL8a（1）梁集中标注处通长面筋是3根25，在3-A轴支座处是2根25+2根20，是否应改为3根25+1根20？2根25+2根20改为3根25+2根20,3/2。12DC-D01，2-2、A-A剖面图中④#筋承台侧面水平腰筋是否按封闭式施工，两端弯钩为15d？是13DC-D01，2-2剖面图中，③#箍：4根12@250是否应为12@250？是4Ф12@250,4表示的是箍筋肢数。14DC-D03，板面标高不同处的承台钢筋如何施工？承台面钢筋弯折互锚，底筋通长，上部钢筋断开。15DC-D04基础地梁（JZL）的上部支座筋取值是否按照03G101-1图集施工？是16DC-D041-H轴，JZL4底通长筋为6根20，而在局部标注处底筋为10根204/6，是否4根20钢筋按照不伸入支座钢筋设置？其它梁也有相同问题底筋均需入支座，其通长筋仅表示次梁几跨共同的通长筋，各跨若有原位标注则按原位标注施工。设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制 设计图纸会审记录（二）GD2201005序号审图意见会审确定一建筑与结构17DC-D05图中，注2：板配筋双向拉通Ф14@150，是否应改为双层双向Ф14@150是18DC-D03图中，基坑及集水坑做法大样中，坑壁的水平筋是否为Ф12@150？是19DC-D03图中，承台定位与电梯机坑重叠的承台钢筋如何施工？此处承台顶标高为底坑坑底标高详，承台钢筋做法按照承台顶面有高差时做法。20DC-D03图中，1-M轴隔油池的做法是否按照基坑及集水坑做法施工？是，1-M/1-14轴处两桩承台，承台高度改为2600，配筋不变，增加高度21DC-D03新增水池顶板结构图，水池上人孔上翻高度不明确。详建筑图22DC-D07，3-A~3-B轴间，L12（4）是否应为L12（5）？是23DC-D19、a-a剖面图，楼梯TL1与②节点矛盾？起步2/D19取消24DC-D21节点，2/D22所示位置与-0.3m处梁与DC-D07梁图位置不符（KL3a）3-C轴梁按照DC-D07图KL3a施工25DC-D22，②、③节点±0.00～0.3之间凹进部份可否与梁（竖向）做平？同意26地下室外墙及水池止水钢板型号及做法。Q235,3mm厚，补充变更00-C-03。27地下室承台垫层建议出砖胎模尺寸150，便于施工。同意28DC-D01图，砖胎模均为120厚，满足不了回填要求，容易坍塌，建议修改。同意，后补通知。设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制 设计图纸会审记录（二）GD2201005序号审图意见会审确定一建筑与结构29DC-D06，顶板局部挂板布置图中，3-1/3-B，三边挂板，一边不挂板且所指示位置及标高是否错误？3-1轴处一边不挂板所示位置及挂板标高无误。30DC-D06，3-E～3-F/3-4轴处预留洞0.8×0.2，及0.4×0.2与建筑一层总平面图中洞尺寸不符。按结构施工。31DC-D06，3-3～3-4/3-B轴，预留洞0.7×1.7与建筑尺寸不符，是否为0.7×1.9？待定32DC-D06，3-1/3-B轴，预留洞1.8×0.7，建筑所示无洞口按结构施工，后浇板。33DC-D06，顶板局部挂板布置图，3-5/3-B轴处板顶标高及板厚是多少？且是否为四边都挂板？3-5轴处左侧一边不挂板，挂板标高为-1.80。34DC-C06设计说明中，第（二）项1条b中注明，扩建部份梁、板、墙均采用C30，梁、板是否指的是2~屋面层梁、板？墙是否指的是地下室挡土墙？出屋面部份在DC-D01图中柱是C25，那么出屋面的梁板是否应为C25？2~屋面梁板C25，地下室KZ柱C40。35DC-D02图中，KZ3柱截面为700×700，在1层板面处全部变为600×600，因为钢筋直径变大，按照03G101-1，38页大样现场无法施工，下柱钢筋在-0.30板面处可否全部弯钩，弯钩长度为200+C，上柱钢筋下插锚固长度1.5LaE。同意设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制 设计图纸会审记录（二）GD2201005序号审图意见会审确定36地下室底板，上下钢筋网之间建议增设拉结筋Ф10@500梅花型布置？同意37地下室DC-D07图中，新加楼板的板底板面是隔一根植筋，板底板面筋上下植筋是否应错开植筋？不值入原有结构板的钢筋是否伸至有结构板边即可？底筋面筋应错开植筋，不植入结构板的钢筋，凿除原结构砼与原结构钢筋焊接38地下室DC-D08，5~6轴/1-D轴，KL5支座筋8根254/2是否改为8根254/4？同意39地下室DC-D06图中，8、9轴/G轴的梁筋是否应该从G轴柱边植筋，此处原有800宽结构楼板在梁的截面处是否应该凿除？同意40地下室DC-D07、08次梁伸入1-A、3-7轴边柱的锚固长度是否按照屋面梁面筋施工？同意41设计变更通知单，01-C-05、CT503-2、01-C-06、CT504-2承台侧壁钢筋是否按照地下室图纸DC-D01、4-4、3-3剖面施工？同意42工程联系单2011-01中，3-6/3-F是否改为3桩承台，承台配筋同地下室图纸DC-D01、CT5-3？同意43结施DC-D06图，1~2/J~K轴间新增柱标高段明确？暂不考虑44结施DC-D06图，DT2、DT4两处电梯基坑下挂板厚度250mm，但设下梁截面200mm，如何处理？可否将下挂板厚度改为200mm45结施DC-D06图，3-1/3-B轴处设下挂板作为风道硬吊顶，但一侧挂板处无梁？首层顶板是否预留洞？应加一小梁，截面、配筋同L1（1）设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制 设计图纸会审记录（二）GD2201005序号审图意见会审确定46地下室外墙防水层设35厚聚苯板保护层，建议改抹灰。外墙及防水做法另出变更47DC-D03图，DT1电梯基坑底标高-5.4m；应修改为-5.9m，方能满足建筑层施工完成后基坑深1.5m的要求。同意48补充首层沉降观测点平面图3-1/3-A3-6/3-A3-7/3-F49地下室外墙、底板、顶板与原结构连接部位，是否考虑设后浇带，避免新建建筑沉降引起裂缝；可将连接部位钢筋提前安装到位，待沉降稳定后浇混凝土。同意，补充后浇带平面布置及节点图50DC-D14屋面3-4/3-F空调洞口周边增加反沿做法。参照大样51地上结构DC-D25刚连廊，A-A剖面采用M18二级化学螺栓固定后置埋件，建议化学螺栓采用高强螺栓，并确定等级。问设计室52为保证防水施工质量，建议屋面修改为结构找坡。同意，后出详图53为保证施工质量，建议所有混合沙浆均修改为水泥砂浆。同意，后出具体做法修改。55由于本工程地下土质差，且水位高，建议底板垫层下换填20cm高石粉渣掺8%水泥。同意设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制 设计图纸会审记录（二）GD2201005序号审图意见会审确定2层～屋顶图纸会审问题56DC-D02，③节点梁上翻100×200与建筑DA-J11，6节点100×300不符？做100×300，原2Ф10改为3Ф10。57DC-D05，3-1/3-C三层局部挂板布置图中，L2a100×200下挂板厚度？标高？图纸有尺寸58DC-D11节点3/D02是否错误改为2/D02。59DC-D14，3-5/3-F屋面局部挂板布置图中预留洞尺寸0.68×1.87与平面图中0.68×0.53尺寸不符及3-4/3-A屋面局部挂板布置图中预留洞尺寸0.5×1.3与平面图中0.5×0.8尺寸不符？按图施工60DC-D17，3-1/3-B中标高25.80屋面是否为1-1部面？是61DC-D02，②节点所示高差是200，是否为150？②节点改为15062扩建工程DC-D15图中，3-4~3-5轴L6上部通长面筋是否为2根25？是63扩建工程DC-D14图中，3-4/3-A轴处挂板大样与平面图中标注的洞口尺寸不符，结合DA-D06图施工，此处洞口是否为200×1200？洞口尺寸按建筑图64扩建工程DC-D17图中，3-6~3-7/3-B轴，H洞口处的尺寸与建筑图DA-D07中尺寸不符，是否按照DA-D07图施工？按建筑施工设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制 设计图纸会审记录（二）GD2201005序号审图意见会审确定2层～屋顶图纸会审问题65扩建工程GS-D-17图中，3-5、3-6轴标高30、20处板周边是否无拦板钢筋按照Ф10@200，双层双向？是无拦板66扩建工程DC-D25图中，钢梁与梁（柱）连接大样中，成品橡胶隔震支座高度未注明？按选购成品确立67修改版扩建工程DC-D06图中，3-6/3-A~3-B轴，L8b250×600截面是否应为200×600？设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制 设计图纸会审记录（二）GD2201005序号审图意见会审确定一结构1扩建工程DC-D19、20、21、22、23、24图中未注明梯步板分布筋的直径及间距，是否按照结构工程说明DC—C01施工。按照03G101-2图集施工2扩建工程DC-D01，KZ7大样中，一层~2770是否改为二屋~2770？是3扩建工程DC-D04、DC-D04、DC-D07、DC-D10、DC-D13图中，3-6轴/3-B~3-E轴，梁右边无板面筋，是否按照梁左边标注的面筋施工？是4扩建工程DC-D06图中，3-6~3-7轴/3-A~3-B轴，L18300×700是否应改为600？因为3-A轴上的主梁梁高是300×600，4层此梁不变。修改5扩建工程DC-D05图中，3-6~3-7/3-A~3-B轴，电梯门前的板面标高是否应为-0.20？6扩建工程DA-D01图中，3-1~3-2/3-B~3-C轴03-LT2位置显示有框架柱，在DC-D02图中，此部位没有显示框架柱及配筋，是否取消此部位的框架柱？按结构施工7扩建工程DC-D12图中，3-2轴左边纵向次梁无编号、配筋，在DC-D09图中，也无此梁配筋？按DC-D09图中L10（2）施工8扩建部分，DC-D09图中，3-K轴KL2a、3-2~3-4轴在DC-D08图中显示是双梁，阶梯梁是否在标高16.200m转折处锚入16.200m处梁即可？双梁相交处加“[”开口箍筋，间距、直径同梁箍筋？可以设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制 设计图纸会审记录（二）GD2201005序号审图意见会审确定一给排水部分1地下室电梯井（DT1、DT3、DT5、DT6）内是否要压力排水不需要2按规范要求地下室排水横管长度大于15M需增设清扫口。同意增加清扫口3卫生间洁具是否是二次装修时安装，大便器预留洞按何方式。由甲方确定大便器型号4地下室paL-4排水管与排风管标高相撞。起端贴板底5二层卫生间在末端增加通气管同意6设计人员签名：（盖章）年月日记录人：深圳市建设局、深圳市档案局监制深圳市文档服务中心印制'
