J BT66 41-1993-滚动轴承残磁及其评定方法.pdf

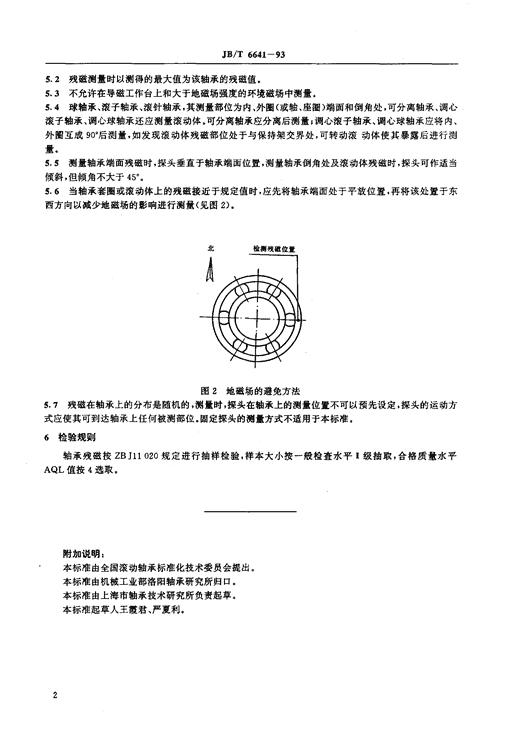

'JB中华人民共和国机械行业标准JB/T6641一93滚动轴承残磁及其评定方法1993-05-07发布1994-01-01实施中华人民共和国机械工业部发布 中华人民共和国机械行业标准JB/T6641一93滚动轴承残磁及其评定方法主题内容与适用范围本标准规定了滚动轴承(以下简称轴承)的残磁限值、测量方法和检验规则。本标准适用于制造厂和用户对外径小于430mm的各种类型一般用途轴承残磁的检验和验收。弓I用标准GB31W5电学与磁学的量和单位ZBJ11020滚动轴承及其商品零件检验规则定义和t值单位3.1残磁是指轴承被磁化，经退磁后的残留磁性。3.2残磁用磁感应强度表示，其单位采用毫特(mT).残磁值残磁值应不超过下表规定:轴承外径超过3050120250n1幻1到3050120250430残磁最大值mT0.40.50.60.81.0测t方法5.1残磁测量采用霍尔效应原理。测量仪必须具备1mT的量程和士3%的精度。仪器配备的霍尔元件规格为:4mmX2mmX0.2mm.霍尔元件平面与被测表面距离s为1士0.05mm(见图1).探头图1测量示意机械工业部1993-05-07批准1994-01-01实施1 JB/T6641一935.2残磁测量时以测得的最大值为该轴承的残磁值。5.3不允许在导磁工作台上和大于地磁场强度的环境磁场中测量。5.4球轴承、滚子轴承、滚针轴承，其测量部位为内、外圈(或轴、座圈)端面和倒角处，可分离轴承、调心滚子轴承、调心球轴承还应测量滚动体。可分离轴承应分离后测量;调心滚子轴承、调心球轴承应将内、外圈互成900后测量，如发现滚动体残磁部位处于与保持架交界处，可转动滚动体使其暴露后进行测量。5.5测量轴承端面残磁时，探头垂直于轴承端面位置，测量轴承倒角处及滚动体残磁时，探头可作适当倾斜，但倾角不大于450,5.6当轴承套圈或滚动体上的残磁接近于规定值时，应先将轴承端面处于平放位置，再将该处置于东西方向以减少地磁场的影响进行浏量(见图2),检侧残破位f图2地磁场的避免方法5.7残磁在轴承上的分布是随机的，恻量时，探头在轴承上的测量位置不可以预先设定，探头的运动方式应使其可到达轴承上任何被测部位。固定探头的测量方式不适用于本标准。‘检验规则轴承残磁按ZB111020规定进行抽样检验，样本大小按一般检查水平I级抽取，合格质量水平AQL值按4选取。附加说明:本标准由全国滚动轴承标准化技术委员会提出。本标准由机械工业部洛阳轴承研究所归口。本标准由上海市轴承技术研究所负责起草。本标准起草人王霞君、严夏利。'
