[暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)

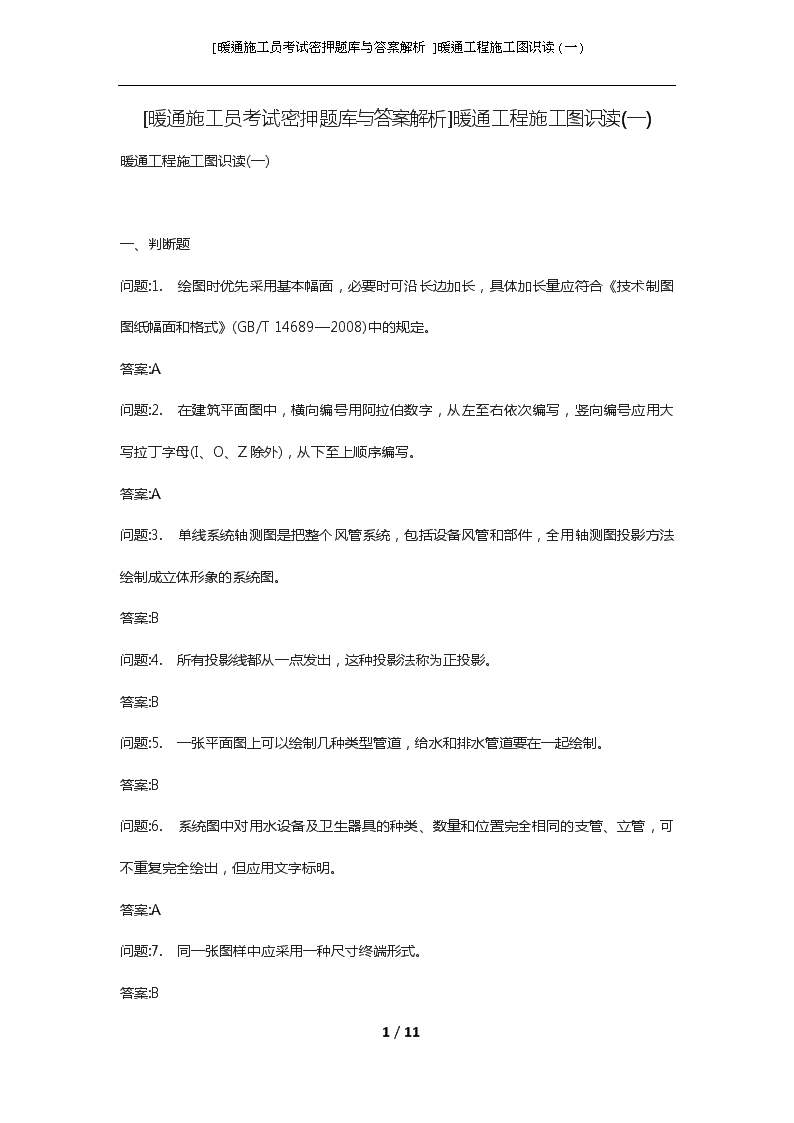

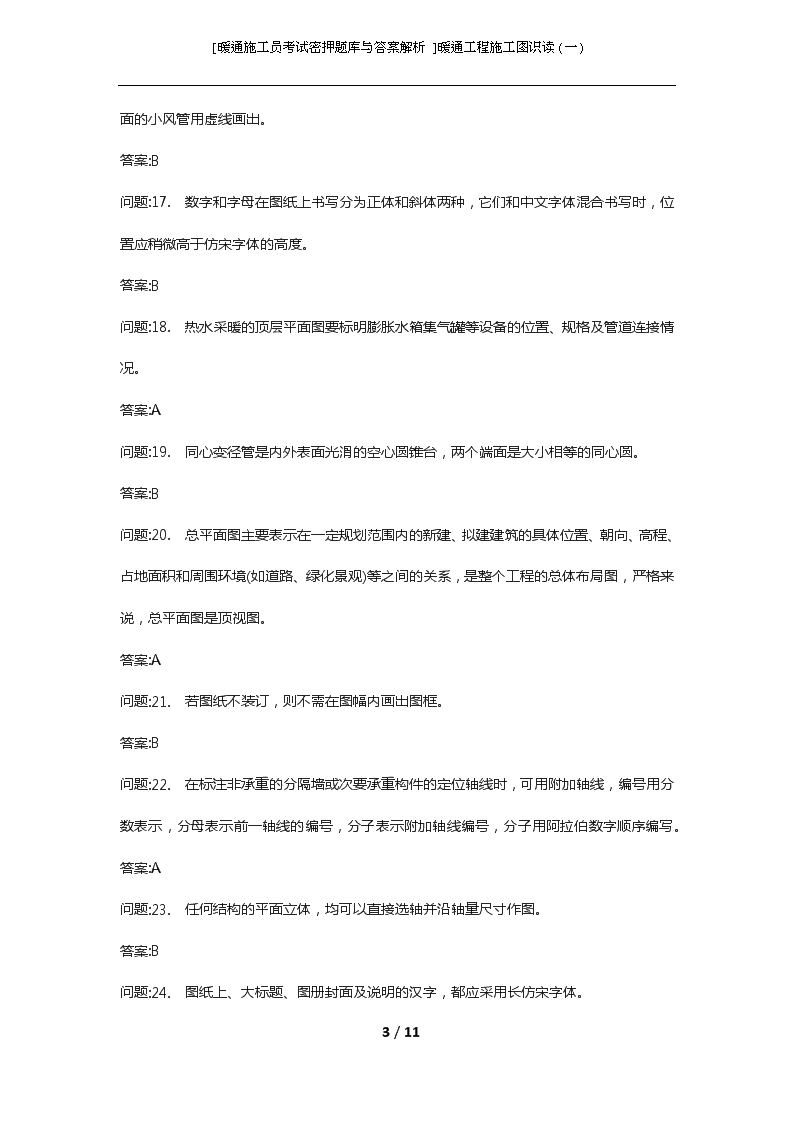

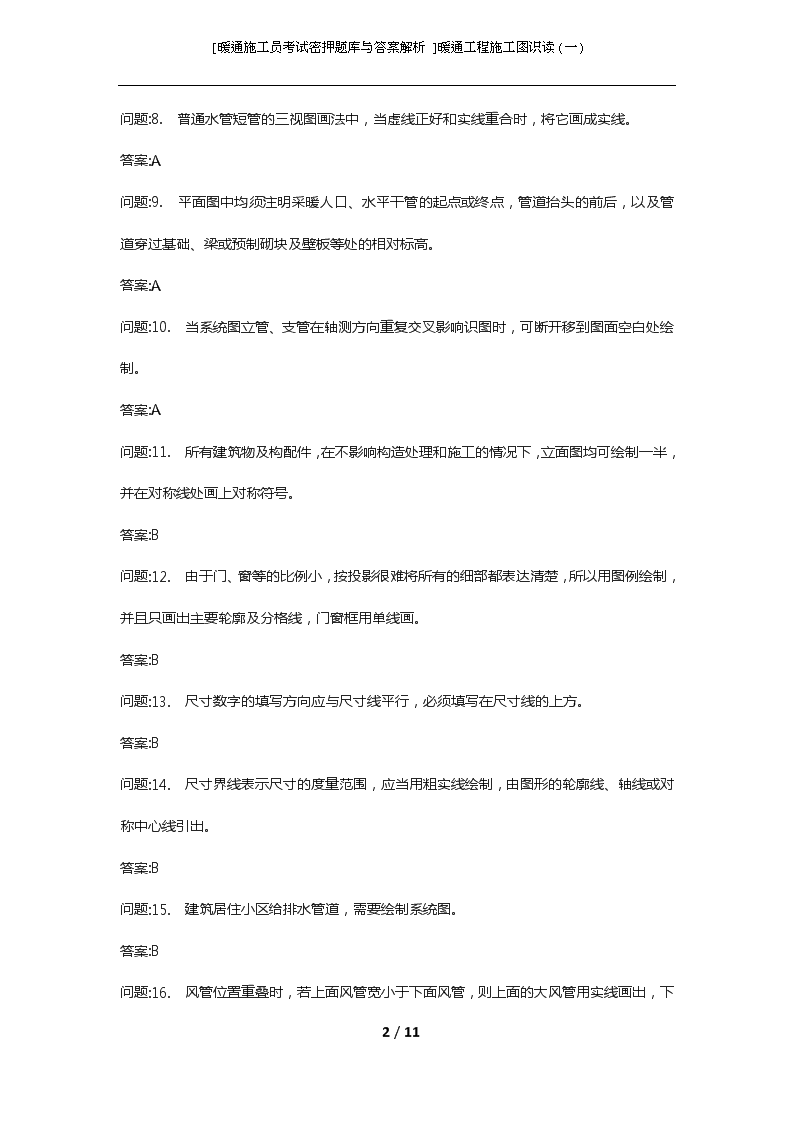

'[暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)[暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)暖通工程施工图识读(一)一、判断题问题:1.绘图时优先采用基本幅面，必要时可沿长边加长，具体加长量应符合《技术制图图纸幅面和格式》(GB/T14689—2008)中的规定。答案:A问题:2.在建筑平面图中，横向编号用阿拉伯数字，从左至右依次编写，竖向编号应用大写拉丁字母(I、O、Z除外)，从下至上顺序编写。答案:A问题:3.单线系统轴测图是把整个风管系统，包括设备风管和部件，全用轴测图投影方法绘制成立体形象的系统图。答案:B问题:4.所有投影线都从一点发出，这种投影法称为正投影。答案:B问题:5.一张平面图上可以绘制几种类型管道，给水和排水管道要在一起绘制。答案:B问题:6.系统图中对用水设备及卫生器具的种类、数量和位置完全相同的支管、立管，可不重复完全绘出，但应用文字标明。答案:A问题:7.同一张图样中应采用一种尺寸终端形式。答案:B11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)问题:8.普通水管短管的三视图画法中，当虚线正好和实线重合时，将它画成实线。答案:A问题:9.平面图中均须注明采暖人口、水平干管的起点或终点，管道抬头的前后，以及管道穿过基础、梁或预制砌块及壁板等处的相对标高。答案:A问题:10.当系统图立管、支管在轴测方向重复交叉影响识图时，可断开移到图面空白处绘制。答案:A问题:11.所有建筑物及构配件，在不影响构造处理和施工的情况下，立面图均可绘制一半，并在对称线处画上对称符号。答案:B问题:12.由于门、窗等的比例小，按投影很难将所有的细部都表达清楚，所以用图例绘制，并且只画出主要轮廓及分格线，门窗框用单线画。答案:B问题:13.尺寸数字的填写方向应与尺寸线平行，必须填写在尺寸线的上方。答案:B问题:14.尺寸界线表示尺寸的度量范围，应当用粗实线绘制，由图形的轮廓线、轴线或对称中心线引出。答案:B问题:15.建筑居住小区给排水管道，需要绘制系统图。答案:B问题:16.11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)风管位置重叠时，若上面风管宽小于下面风管，则上面的大风管用实线画出，下面的小风管用虚线画出。答案:B问题:17.数字和字母在图纸上书写分为正体和斜体两种，它们和中文字体混合书写时，位置应稍微高于仿宋字体的高度。答案:B问题:18.热水采暖的顶层平面图要标明膨胀水箱集气罐等设备的位置、规格及管道连接情况。答案:A问题:19.同心变径管是内外表面光滑的空心圆锥台，两个端面是大小相等的同心圆。答案:B问题:20.总平面图主要表示在一定规划范围内的新建、拟建建筑的具体位置、朝向、高程、占地面积和周围环境(如道路、绿化景观)等之间的关系，是整个工程的总体布局图，严格来说，总平面图是顶视图。答案:A问题:21.若图纸不装订，则不需在图幅内画出图框。答案:B问题:22.在标注非承重的分隔墙或次要承重构件的定位轴线时，可用附加轴线，编号用分数表示，分母表示前一轴线的编号，分子表示附加轴线编号，分子用阿拉伯数字顺序编写。答案:A问题:23.任何结构的平面立体，均可以直接选轴并沿轴量尺寸作图。答案:B问题:24.图纸上、大标题、图册封面及说明的汉字，都应采用长仿宋字体。11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)答案:B问题:25.识读大样图时，首先弄清各视图之间的关系，然后根据工艺流程的要求，了解大样图的构造和部件的装配情况，并顺着空气流动的方向逐步识读，直到全部掌握它的结构和性能以及安装的要求等。答案:A问题:26.风管位置重叠时，若上面风管宽不小于下面风管，则两风管都画出来。答案:B二、单项选择题问题:1.是下列哪种管道连接的图例。A.法兰连接B.承插连接C.活接头D.法兰堵盖答案:C问题:2.是下列哪种管道的图例。A.生活给水管B.热水给水管C.热水回水管D.中水给水管答案:A问题:3.是下列哪种卫生设备或水池的图例。11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)A.污水池B.盥洗槽C.洗涤盆D.挂式洗脸盆答案:A问题:4.总平面图上应点出，以表明建筑物的朝向。A.指南针B.指北针C.风向频率图D.风玫瑰答案:B问题:5.平面图通常使用的比例不包括。A.1:500B.1:1000C.1:2000D.1:5000答案:D问题:6.是下列哪种阀门的图例。A.压力调节阀B.电磁阀C.止回阀D.消声止回阀11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)答案:D问题:7.可以反映物体高度和宽度的投影图是。A.主视图B.俯视图C.左视图D.斜视图答案:C问题:8.下列哪项是保温管的图例。答案:B问题:9.图样上数字应采用阿拉伯数字，其高度不小于mm。A.0.5B.1.0C.1.5D.2.0答案:B问题:10.立面图中，建筑物的所有凸出部位如阳台、雨篷、线脚、门窗洞等画。A.细实线B.中实线C.粗实线D.加粗线答案:B11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)问题:11.在通风与空调系统的系统图中，风管用表示。A.单线B.双线C.三线D.点画线答案:A问题:12.计划扩建的建筑物用绘制。A.粗实线B.中虚线C.细实线D.中实线答案:B问题:13.是下列哪种风道、阀门或附件的图例。A.天圆地方B.蝶阀C.风管止回阀D.软接头答案:C问题:14.图纸的图框线用绘制。A.粗虚线B.细虚线C.细实线11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)D.粗实线答案:D问题:15.系统图中，应标出与平面图相对应的立管编号，注于立管的。A.顶端B.底端C.左侧D.右侧答案:A问题:16.是下列哪种管道连接的图例。A.三通连接B.四通连接C.盲板D.管道交叉答案:D问题:17.是下列哪个管件的图例。A.弯头B.斜三通C.正四通D.斜四通答案:D问题:18.A1图纸的幅面尺寸为。A.420min×594mm11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)B.594mm×841mmC.841mm×1189mmD.297mm×420mm答案:B问题:19.在采暖系统和空调系统大样图、节点图中，采暖、卫生、空调水管用表示。A.单线B.双线C.单实线D.双实线答案:B问题:20.建筑平面图中定位轴线编号的圆圈用细实线绘制，直径为mm。A.5B.6C.7D.8答案:D问题:21.是下列哪种暖通空调设备的图例。A.空气加热、冷却器B.板式换热器C.空气过滤器D.加湿器答案:B11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)问题:22.新建的道路桥面、圈墙等用绘制。A.中虚线B.粗实线C.中实线D.细实线答案:C问题:23.适用于内外形状均需表达且不对称的形体的剖面图是。A.局部剖面图B.全剖面图C.半剖面图D.阶梯剖面图答案:A问题:24.图纸中的斜体书写应向右倾斜，并与水平线成。A.30°B.45°C.60°D.75°答案:D问题:25.识读平面图时，要按的识读顺序分层识读。A.顶层、中间楼层、底层平面图B.底层、中间楼层、顶层平面图C.底层、顶层、中间楼层平面图11/11 [暖通施工员考试密押题库与答案解析]暖通工程施工图识读(一)D.中间楼层、底层、顶层平面图答案:C11/11'
