暖通空调工程施工图ppt课件.ppt

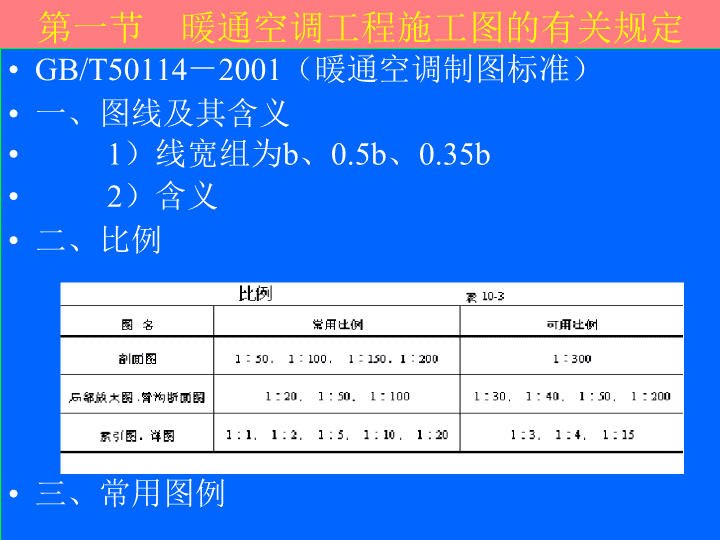

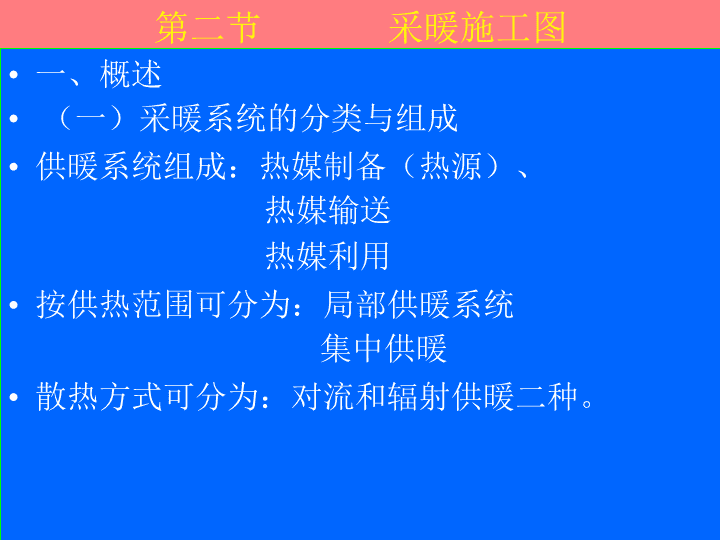

'第十章暖通空调工程施工图 第一节暖通空调工程施工图的有关规定GB/T50114－2001（暖通空调制图标准）一、图线及其含义1）线宽组为b、0.5b、0.35b2）含义二、比例三、常用图例 第二节采暖施工图一、概述（一）采暖系统的分类与组成供暖系统组成：热媒制备（热源）、热媒输送热媒利用按供热范围可分为：局部供暖系统集中供暖散热方式可分为：对流和辐射供暖二种。 集中供暖系统的组成集中供暖系统由三部分组成：热源热力网（供热管线系统）热用户（供热、通风空调、热水供应）自然循环系统如图所示：1—热水锅炉；2—供水立管；3—膨胀水箱；4—供水干管；5—散热器；6—回水立管 （二）采暖系统的基本形式采暖系统的基本形式： 机械循环热水供暖系统图片1 机械循环热水供暖系统图片2 机械循环热水供暖系统图片3 蒸汽供暖系统图片 三、室内采暖施工图室内采暖施工图，是指建筑物内采暖管道的平面图、管道系统图、详图等。采暖管道、散热器和附件示意性地画在给定的建筑平面图上，系统图则反映系统的全貌，反映出管道与散热器的连接。 散热器的画法 三、室内采暖施工图（一)采暖设计说明书 三、室内采暖施工图（二)平面图的识读1.室内供暖平面图分为：2.室内供暖平面图的识读：（1）查明建筑物内散热器的平面位置、种类、片数以及散热器的安装方式。（2）了解水平干管的布置方式，干管上的阀门、固定支架、补偿器等的平面位置和型号，以及干管的管径。（3）查清系统立管数量和布置位置。（4）在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备的位置、型号以及设备上连接管道的平面布置和管道直径。（5）在蒸汽采暖系统平面图上还标有疏水装置的平面位置、规格尺寸等。（6）查明热媒入口及入口地沟情况。 三、室内采暖施工图（二)平面图的识读图片----底层 三、室内采暖施工图（二)平面图的识读图片----二层 三、室内采暖施工图（二)平面图的识读图片----三层 三、室内采暖施工图（二)平面图的识读图片----四层 三、室内采暖施工图（三)系统图的识读采暖系统轴测图表示热媒入口至出口的采暖管道、散热设备、主要附件的空间位置和相互关系。系统轴测图一般为斜等测图。识读时要掌握的主要内容和注意事项如下：（1）查明管道系统的连接，各段管路的管径大小、坡度、坡向、水平管道和设备的标高，以及立管编号等。（2）了解散热器的类型、规格及片数。。（3）注意查清其他附件与设备在系统中的位置，凡注明规格尺寸者，都要与平面图和材料表等进行核对（4）查明热媒入口处各种设备、附件、仪表、阀门之间的关系，同时搞清热媒来源、流向、坡度、标高、管径等，如有节点详图时要查明详图编号，以便查找。 三、室内采暖施工图（三)系统图的识读图片1 三、室内采暖施工图（三)系统图的识读图片2 1．采暖平面图的绘图步骤：（1）按比例画出建筑平面图，以表示采暖管道及设备等在房屋中的安装位置；（2）画出平面图中各组散热器的位置；（3）画出各立管的位置；（4）若是顶层采暖平面图或底层采暖平面图还要画出供水总管、干管或回水总管、干管的位置，并与立管连接；（5）画出管道上的部件及设备；（6）按有关规定完成管道相关内容的标注；（7）填写技术要求与说明等。2．采暖系统图的绘图步骤：（1）量取供水干管在建筑平面图上的长、宽尺寸，顺序画出全部供水干管的位置；（2）在供水干管上，按照平面图的立管位置和编号将全部立管画出来，根据建筑剖面图的楼、地面标高等尺寸确定立管的高度尺寸，并在立管上画出楼、地面标高线；（3）按照散热器安装的立面尺寸，画出所有支管和散热器；（4）画出回水管道，画回水管道时，若为双管系统就从回水支管画起，若为单管系统就从立管末端画起，顺序画出回水干管直到回水总管；（5）画出图例（如管道系统上的阀门、集气罐和管道中的固定支点等）；（6）完成其它规定的内容（如立管的编号、管径大小、管道坡度、标高及散热器的规格数量等）。三、室内采暖施工图的绘图步骤 四、室外小区供热管网施工图一、室外供热管道施工图包括：二、室外供热管道施工图的识读 四、室外小区供热管网施工图—总平面图 四、室外小区供热管网施工图--纵断面图 二、锅炉房管道施工图锅炉是专业性很强的大型热源设备。锅炉房的管道系统有:动力管道系统水处理系统锅炉排污系统1.动力管道系统是指锅炉房内自锅炉供热水（蒸汽）主管经各种设备（装置）送往供热地点，从供热地点回来的回水经过各种设备（装置），回到锅炉的管道系统。2.锅炉给水软化处理方法广泛采用钠离子交换法。钠离子交换软化系统一般由钠离子交换器，盐液配比池，盐液泵，生水加压泵，反洗水箱等组成。3.锅炉的排污有定期排污和连续排污两种。定期排污口设在锅炉最底处，定期排污的污水温度和压力都很高，必须降温减压后才能排入下水道，通常采用室外冷水井或扩散器。连续排污口设在炉水中含盐浓度最高的地方。 二、锅炉房管道施工图锅炉房管道施工图包括管道流程图、平面图、剖面图、详图等。有的设计单位不绘制剖面图，而绘制管道系统轴测图。(一）锅炉房内的设备（二）管道流程图的识读（三）锅炉房管道平面图的识读（四）剖面图的识读（五）系统图的识读 管道流程图的识读 锅炉房管道平面图的识读 剖面图的识读1 剖面图的识读2 系统图的识读 第三节通风施工图一、概述所谓通风，就是把室外新鲜空气适当的处理后送进室内，把室内的废气排至室外从而保持室内空气的新鲜及洁净度。通风系统一般由进风百叶窗、空气过滤器（加热器）、通风机（离心式、轴流式、贯流式）、风道以及送风口等组成。排风系统一般由排风口（排风罩）、风道、风机、风帽等组成。 机械通风系统图片机械通风系统1—百叶窗；2—保温阀；3—过滤器；4—旁通阀；5—加热器；6—启动阀；7—通风机；8—风道；9—送风口 机械排风系统机械排风系统1—排风罩；2—风道；3—通风机；4—排风风帽 二、通风施工图的组成★★通风施工图由基本图、详图及文字技术说明等组成。（1）基本图包括通风平面图、剖面图和通风系统图。（2）详图包括构件、配件的安装或制作加工图。当详图采用标准详图或其它工程的图纸时，在图纸的目录中应附有说明。（3）文字技术说明包括：设计所采用的气象资料，工艺标准等基本数据，通风系统的划分方式、通风系统的保温、油漆等统一做法和要求，以及风机、水泵、过滤器等设备的统计表等。 三、施工图的识读（一）平面图的识读1．查清建筑平面轮廓、轴线编号与尺寸；2．查清通风管道与设备的平面布置及连接形式，风管上构件的装配位置，风管上送风口或吸风口的分布及空气流动方向；3．查清通风设备、风管与建筑结构的定位尺寸，风管的断面或直径尺寸，管道和设备部件的编号，送风系统、排风系统的编号；4．详细阅读设计或施工技术说明。 通风施工图的图片-某风机室平面图1—新回风混合段；2—初效过滤段；3—回风消声段；4—回风机段；5—表冷挡水板段；6—送风机段；7—送风消声段；8—送风段 通风施工图的图片-某风机室剖面图1—新回风混合段；2—初效过滤段；3—回风消声段；4—回风机段；5—表冷挡水板段；6—送风机段；7—送风消声段；8—送风段 三、施工图的识读（二）剖面图的识读通风剖面图的内容：通风剖面图表明通风管道、通风设备及部件在竖直方向的连接情况，管道设备与土建结构的互相位置及高度方向的尺寸关系等。（三）通风系统图的识读通风系统图是把通风系统的全部管道、设备和部件用投影的方法绘图的轴测图，以表明通风管道、设备和部件在空间的连接及纵横交错、高低变化等情况。（四）通风详图的识读 第四节空调施工图空气调节，简称空调，是指为了满足人们的生活，生产需要，改善环境条件，用人工的方法使室内的温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。一、空调施工图的特点：1.空调系统的分类： 第四节空调施工图2.空调施工图的特点空调施工图与其它工程图总体接近。空调机房施工图类似于锅炉房施工图；送、回风管道施工图与通风管道基本一致；冷、热水管道施工图与给水施工图差别不大。在识读时可参照上述图纸，但不能生搬硬套，做到仔细、认真，不放过一个细节。二、空调施工图的识读（1）平面图的识读（2）剖面图的识读（3）系统图的识读 第四节空调施工图图片-平面图 第四节空调施工图图片-剖面图 第四节空调施工图图片-系统图1-空调箱；2-新风口；3-回风口；4-散流器'
