《工程施工土建监理建筑监理资料》8隧道工程

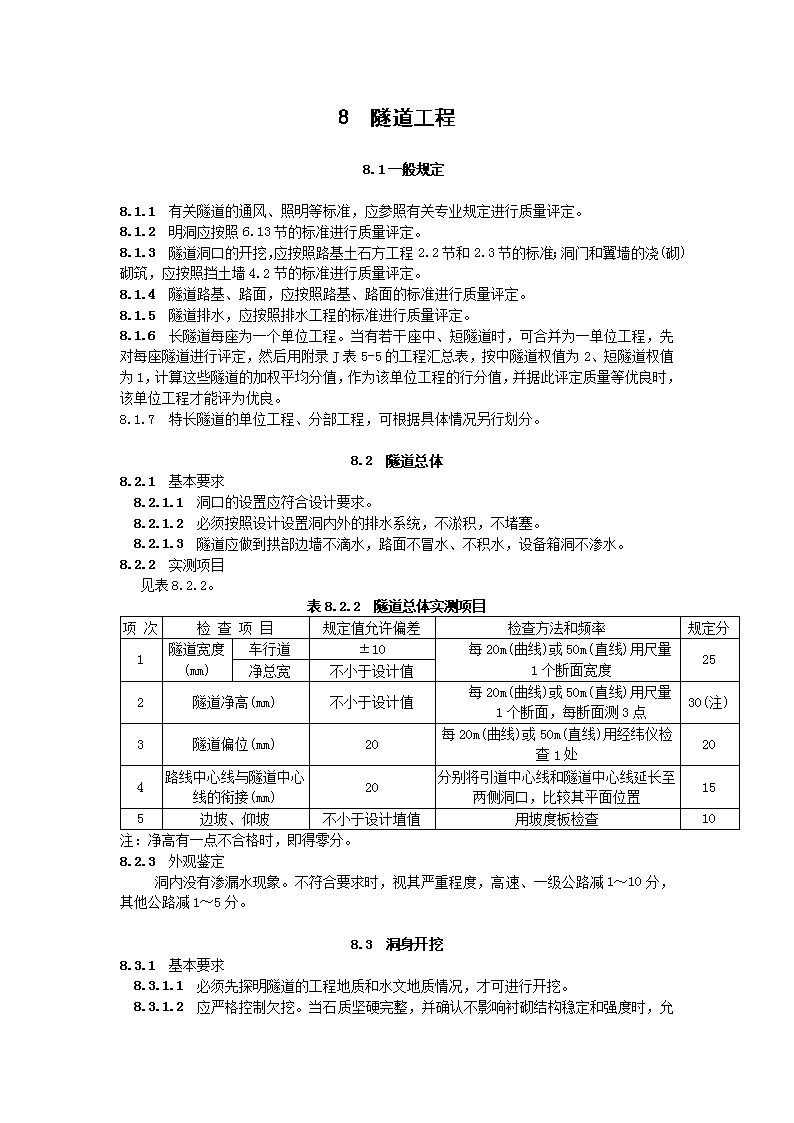

8隧道工程8.1一般规定8.1.1有关隧道的通风、照明等标准，应参照有关专业规定进行质量评定。8.1.2明洞应按照6.13节的标准进行质量评定。8.1.3隧道洞口的开挖，应按照路基土石方工程2.2节和2.3节的标准；洞门和翼墙的浇(砌)砌筑，应按照挡土墙4.2节的标准进行质量评定。8.1.4隧道路基、路面，应按照路基、路面的标准进行质量评定。8.1.5隧道排水，应按照排水工程的标准进行质量评定。8.1.6长隧道每座为一个单位工程。当有若干座中、短隧道时，可合并为一单位工程，先对每座隧道进行评定，然后用附录J表5-5的工程汇总表，按中隧道权值为2、短隧道权值为1，计算这些隧道的加权平均分值，作为该单位工程的行分值，并据此评定质量等优良时，该单位工程才能评为优良。8.1.7特长隧道的单位工程、分部工程，可根据具体情况另行划分。8.2隧道总体8.2.1基本要求8.2.1.1洞口的设置应符合设计要求。8.2.1.2必须按照设计设置洞内外的排水系统，不淤积，不堵塞。8.2.1.3隧道应做到拱部边墙不滴水，路面不冒水、不积水，设备箱洞不渗水。8.2.2实测项目见表8.2.2。表8.2.2隧道总体实测项目项次检查项目规定值允许偏差检查方法和频率规定分1隧道宽度(mm)车行道±10每20m(曲线)或50m(直线)用尺量1个断面宽度25净总宽不小于设计值2隧道净高(mm)不小于设计值每20m(曲线)或50m(直线)用尺量1个断面，每断面测3点30(注)3隧道偏位(mm)20每20m(曲线)或50m(直线)用经纬仪检查1处204路线中心线与隧道中心线的衔接(mm)20分别将引道中心线和隧道中心线延长至两侧洞口，比较其平面位置155边坡、仰坡不小于设计埴值用坡度板检查10注：净高有一点不合格时，即得零分。8.2.3外观鉴定洞内没有渗漏水现象。不符合要求时，视其严重程度，高速、一级公路减1～10分，其他公路减1～5分。8.3洞身开挖8.3.1基本要求8.3.1.1必须先探明隧道的工程地质和水文地质情况，才可进行开挖。8.3.1.2 应严格控制欠挖。当石质坚硬完整，并确认不影响衬砌结构稳定和强度时，允许岩石个别凸出部分(1m2不大于0.1m2)突入衬砌断面，锚喷支护时突入不大于3cm，衬砌时不大于5cm。拱脚、墙脚以上1m内严禁欠挖。8.3.1.3开挖轮廓要预留支撑沉落量及变形量以防止出现净空不够的情况。8.3.1.4采用先拱后墙程序施工时，下部开挖的厚度及用药量应严格控制，并采取防护措施，避免损伤拱圈。8.3.1.5洞身开挖，必须清除大浮石。除完整坚硬岩层外，均应做好支撑，不良地质地段应结合地形开挖侧向安全洞。8.3.2实测项目见表8.3.2。表8.3.2洞身开挖实测项目项次检查项目规定值允许偏差检查方法和频率规定分1拱部超挖(mm)破碎岩，土(1、Ⅱ类围岩)平均100,最大150每20m用尺量1个断面40中硬岩、软岩(Ⅲ-V类围岩)平均150,最大200硬岩(Ⅵ类围岩)平均100,最大2002宽度(mm)每侧+100,—0每20m用尺量，每侧1处30全宽+200,—03边墙、仰拱、隧底超挖(mm)平均100每20m用水准仪沿中线检查1处308.3.3外观鉴定洞顶无浮石。不符合要求时必须清除，并每处减1～3分。8.4洞身支护和衬砌8.4.1基本要求8.4.1.1所用材料必须满足规范或设计要求。8.4.1.2支护和衬砌前应做好排水措施，对个别漏水孔洞的缝隙应采取堵水措施，保证支护和衬砌质量。8.4.1.3采用先拱后墙程序施工时，拱脚应有支撑，防止开挖边墙时拱脚下沉而引起拱圈开裂。8.4.1.4支护和衬砌应与围岩结合牢固，回填密实。8.4.1.5仅用锚喷支护时，不允许钢筋与锚杆外露，不允许开裂脱落。8.4.1.6锚杆插入孔内的长度不得短于设计长度的95%。8.4.2实测项目见表8.4.2-1至表8.4.2-2。 表8.4.2-1锚喷支护实测项目项次检查项目规定值允许偏差检查方法和频率规定分1混凝土强度(MPa)在合格标准内按附录E检查352锚杆拨力(kN)25d拨力平均值≥设计值，最小拨力≥0.9设计值按锚杆数1%做拨力试验，且不小于3根做拨力试验353喷层厚度(mm)平均厚度≥设计厚；检查点的60%≥设计厚；最小厚度≥0.5设计厚，且≥60每10m检查1个断面，每断面从拱顶中线起每2m检查1点，用凿孔或激光断面仪、光带摄影法确定厚度30表8.4.2-2衬砌实测项目项次检查项目规定值允许偏差检查方法和频率规定分1混凝土强度(MPa)在合格标准内按附录D检查402衬砌厚度(mm)不小于设计每40m检查1个断面，用激光断面仪来确定厚度353墙面平整度(mm)20每40m用2m直尺每侧检查3处258.4.3外观鉴定8.4.3.1混凝土表面密实，任一延米的隧道面积中，蜂窝麻面面积不超过0.5%，深度不超过10mm。不符合要求时，每超过0.5%减5分。8.4.3.2结构轮廓线条直顺美观。不符合要求时减1～3分。
