隧道工程施工习题原题附答案绝对极品

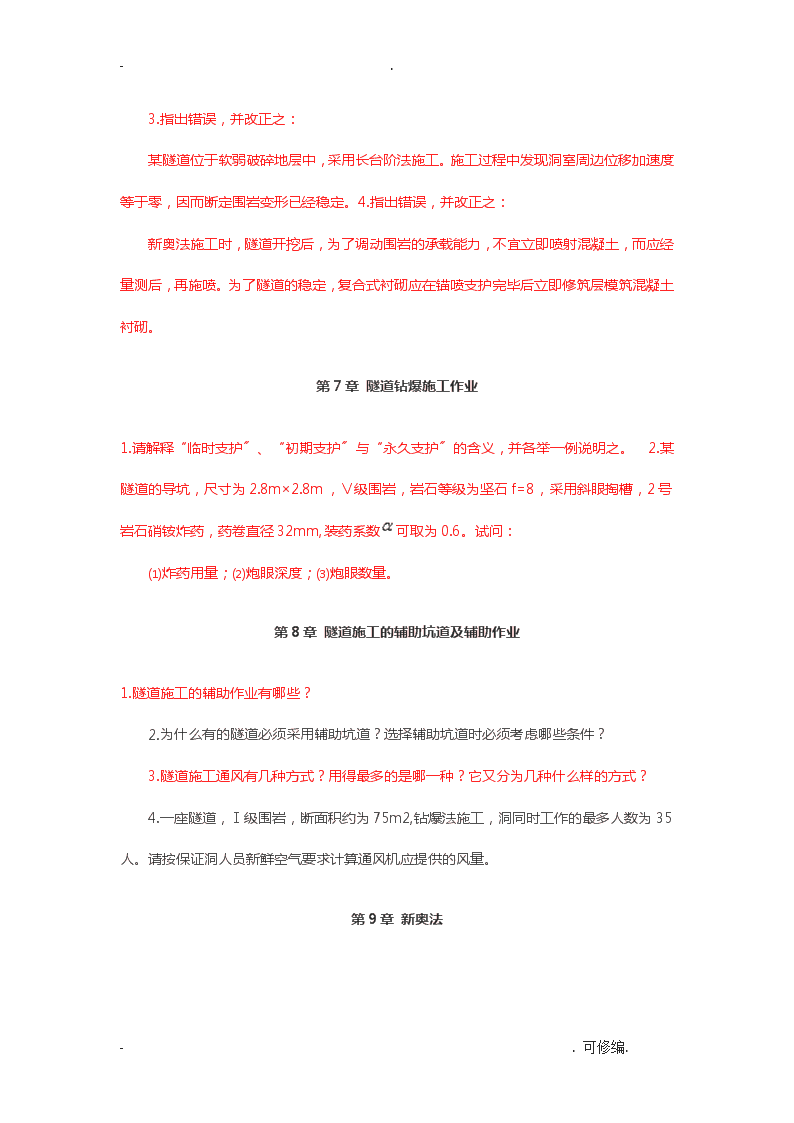

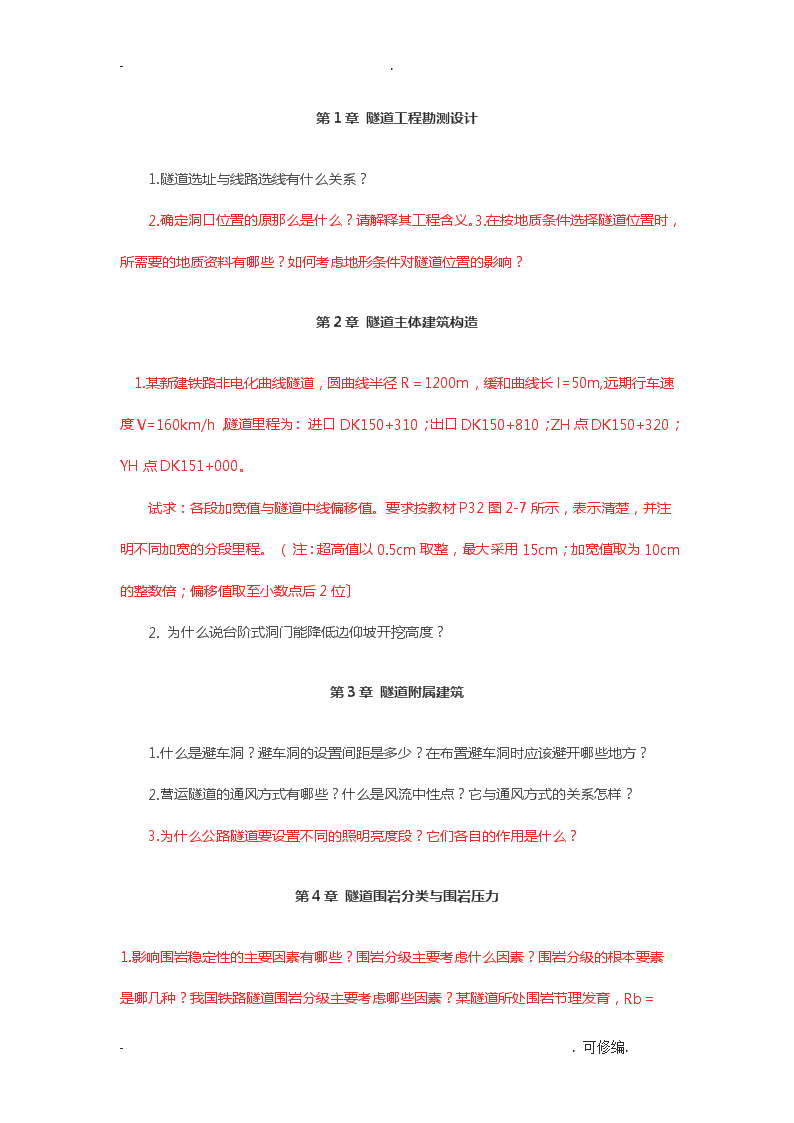

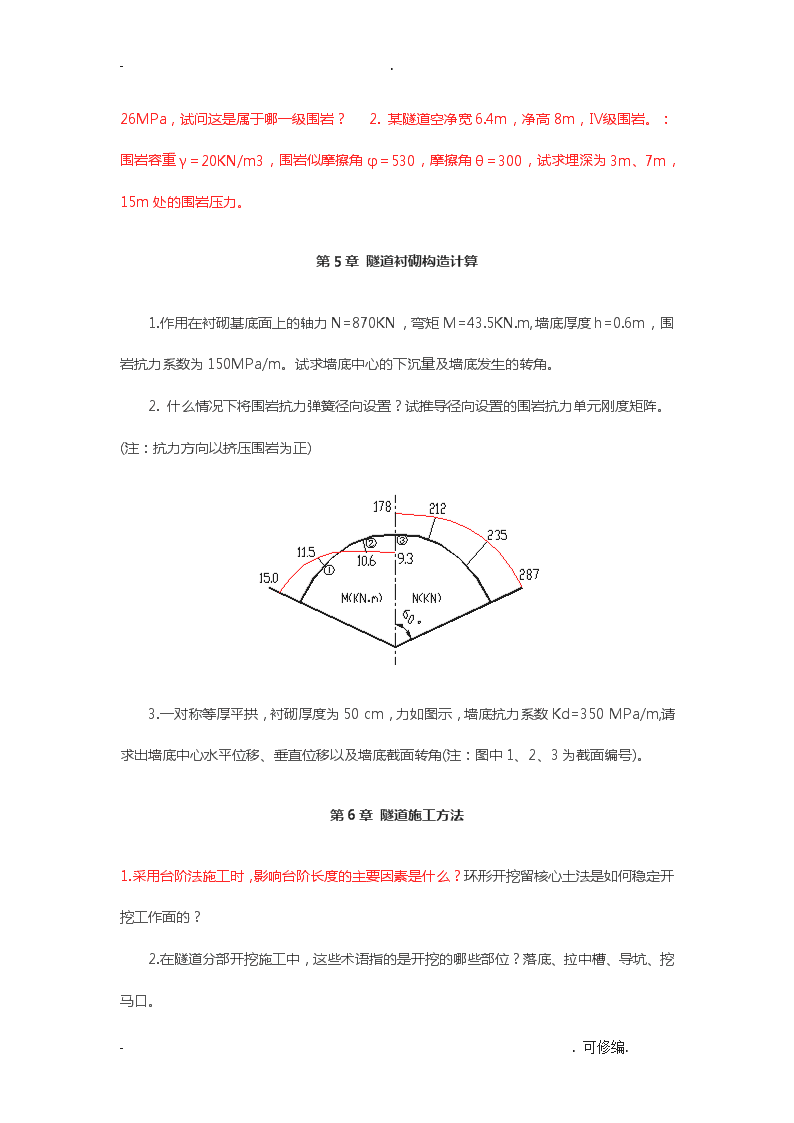

-.第1章隧道工程勘测设计　　1.隧道选址与线路选线有什么关系？　　2.确定洞口位置的原那么是什么？请解释其工程含义。3.在按地质条件选择隧道位置时，所需要的地质资料有哪些？如何考虑地形条件对隧道位置的影响？第2章隧道主体建筑构造　1.某新建铁路非电化曲线隧道，圆曲线半径R＝1200m，缓和曲线长l=50m,远期行车速度V=160km/h，隧道里程为：进口DK150+310；出口DK150+810；ZH点DK150+320；YH点DK151+000。　　试求：各段加宽值与隧道中线偏移值。要求按教材P32图2-7所示，表示清楚，并注明不同加宽的分段里程。(注：超高值以0.5cm取整，最大采用15cm；加宽值取为10cm的整数倍；偏移值取至小数点后2位〕　　2.为什么说台阶式洞门能降低边仰坡开挖高度？第3章隧道附属建筑　　1.什么是避车洞？避车洞的设置间距是多少？在布置避车洞时应该避开哪些地方？　　2.营运隧道的通风方式有哪些？什么是风流中性点？它与通风方式的关系怎样？　　3.为什么公路隧道要设置不同的照明亮度段？它们各自的作用是什么？第4章隧道围岩分类与围岩压力-.可修编. -.1.影响围岩稳定性的主要因素有哪些？围岩分级主要考虑什么因素？围岩分级的根本要素是哪几种？我国铁路隧道围岩分级主要考虑哪些因素？某隧道所处围岩节理发育，Rb＝26MPa，试问这是属于哪一级围岩？　2.某隧道空净宽6.4m，净高8m，Ⅳ级围岩。：围岩容重γ＝20KN/m3，围岩似摩擦角φ＝530，摩擦角θ＝300，试求埋深为3m、7m，15m处的围岩压力。第5章隧道衬砌构造计算　　1.作用在衬砌基底面上的轴力N=870KN，弯矩M=43.5KN.m,墙底厚度h=0.6m，围岩抗力系数为150MPa/m。试求墙底中心的下沉量及墙底发生的转角。　　2.什么情况下将围岩抗力弹簧径向设置？试推导径向设置的围岩抗力单元刚度矩阵。(注：抗力方向以挤压围岩为正)　　3.一对称等厚平拱，衬砌厚度为50cm，力如图示，墙底抗力系数Kd=350MPa/m,请求出墙底中心水平位移、垂直位移以及墙底截面转角(注：图中1、2、3为截面编号)。第6章隧道施工方法1.采用台阶法施工时，影响台阶长度的主要因素是什么？环形开挖留核心土法是如何稳定开挖工作面的？　　2.在隧道分部开挖施工中，这些术语指的是开挖的哪些部位？落底、拉中槽、导坑、挖马口。-.可修编. -.　　3.指出错误，并改正之：　　某隧道位于软弱破碎地层中，采用长台阶法施工。施工过程中发现洞室周边位移加速度等于零，因而断定围岩变形已经稳定。4.指出错误，并改正之：　　新奥法施工时，隧道开挖后，为了调动围岩的承载能力，不宜立即喷射混凝土，而应经量测后，再施喷。为了隧道的稳定，复合式衬砌应在锚喷支护完毕后立即修筑层模筑混凝土衬砌。第7章隧道钻爆施工作业1.请解释“临时支护〞、“初期支护〞与“永久支护〞的含义，并各举一例说明之。　2.某隧道的导坑，尺寸为2.8m×2.8m，Ⅴ级围岩，岩石等级为坚石f=8，采用斜眼掏槽，2号岩石硝铵炸药，药卷直径32mm,装药系数可取为0.6。试问：　　⑴炸药用量；⑵炮眼深度；⑶炮眼数量。第8章隧道施工的辅助坑道及辅助作业1.隧道施工的辅助作业有哪些？　　2.为什么有的隧道必须采用辅助坑道？选择辅助坑道时必须考虑哪些条件？　　3.隧道施工通风有几种方式？用得最多的是哪一种？它又分为几种什么样的方式？　　4.一座隧道，Ⅰ级围岩，断面积约为75m2,钻爆法施工，洞同时工作的最多人数为35人。请按保证洞人员新鲜空气要求计算通风机应提供的风量。第9章新奥法-.可修编. -.　　1.一座深埋圆形隧道，开挖直径10m，，拱顶以上岩层覆盖厚度495m，围岩容重γ＝20KN/m3，弹性模量E=104MPa，粘结力C=1.5MPa，围岩摩擦角φ＝300，侧压力系数λ=1，泊松比μ=0.2。　　试问：　　①开挖后不支护状态下，围岩是否出现塑性区？　　②如果出现，问塑性区半径是多少？　　③假定支护阻力Pa=8.5MPa，问洞室周边位移是多少？　　2.某单线铁路隧道，对量测数据进展回归分析后，知位移时态曲线方程为。隧道极限相对位移值为144mm，开挖6天后洞周实测相对位移值为64mm。试从位移值、位移速度、位移加速度三方面判断开挖6天后的隧道稳定性。　　3.某单线铁路隧道，位移时态曲线方程为。假设以位移速度小于0.2mm/日为隧道稳定的判断准那么，试从位移速度和位移加速度这两方面判断隧道能否稳定？需要多长时间才能稳定？是否需要采取加强措施？第10章隧道掘进机施工　　岩石掘进机的适应条件？　　岩石掘进机有哪些类型？第11章高速铁路的隧道施工　　1.高速铁路隧道会产生怎样的空气动力学效应？　　2.如何克制空气动力学的不良效应影响？第12章隧道施工组织与管理-.可修编. -.　　1.隧道现场施工的特点是什么？　　2.如何加快施工进度？第13章隧道的营运管理与养护维修　　1.隧道养护工作的原那么是什么？　　2.隧道病害治理的主要容有哪些？　　3.衬砌裂缝的延展方向与隧道的稳定性有何关系？习题参考答案第1章隧道工程勘测设计　　1.答：依隧道类型不同而不同：①对于长大隧道，线路选线应服从于隧道选址；②对于中、短隧道，选址应服从于线路。　　2.答：早进晚出。保护洞口边仰坡的稳定。　　3.答：①地质构造、岩体强度、水文地质条件、不良地质；②越岭线隧道的位置应选择穿越垭口；河谷线隧道应使隧道外侧最小覆盖厚度满足工程要求，以防止偏压。第2章隧道主体建筑构造　　1.解：超高E＝0.76×V2/R=16.21cm>15cm取为15cm　　　　　　　d＝4050/1200+2.7E=43.9cm　　　　　　　d外＝4400/1200=3.7cm　　　　　　　d总＝d＋d外＝47.6cm-.可修编. -.(取为50cm)　　　　　　　d偏＝(d－d外)/2=(43.9-3.7)/2=20.1cm　　分段里程：　　d总与d偏断面：进口DK150+310～＋345　　d总/2与d偏/2断面：DK150+345～出口DK150+810　　2.答：因台阶的不同高差逐渐改变了起坡点的高度，起坡点越高那么刷坡点越低。第3章隧道附属建筑　　1.答：①铁路隧道中供行人躲避列车，或堆放维修器材的洞室；②大避车洞：碎石道床，对侧150m间距；整体道床，对侧210m间距；小避车洞：对侧30m间距；③应避开不同衬砌类型衔接处、变形缝处、不同断面加宽处、不同围岩分界处。　　2.答：①有自然通风和机械通风两种根本方式，而机械通风又有：洞口风道式通风、喷阻式通风、辅助坑道通风以及射流式通风。②风流中性点指风速为零的点，它不会出现在纵向式通风中，而只会出现在半横向式和全横向式通风之中。　　3.答：①为了让司机的眼睛逐渐适应洞外的亮度状况；　　②接近段——在洞口前，从注视点到适应点之间的一段道路，不需设照明；　　　入口段——进入隧道洞口的第一段，使司机的视力开场适应隧道的照明光线；　　　过渡段——介于入口段和中间段之间的照明区段，解决从入口段的高亮度到中间段的低亮度之间的的剧烈变化；　　　中间段——司机已根本适应洞的照明光线，中间段的根本任务就是保证行车照明；　　　出口段——单向交通隧道中，应设置出口段照明，让司机逐渐适应由洞到洞外的光线变化。而双向交通隧道中，无出口段照明。第4章隧道围岩分类与围岩压力-.可修编. -.　　1.答：影响围岩稳定性的主要因素：①地质因素；②人为因素　　围岩分级主要考虑：地质因素　　围岩分级的根本要素：4种　　①岩性要素――强度、变形性质等〔力学性质〕；　　②地质构造要素―指围岩的完整性状态；　　③地下水要素――地下水对围岩的软化作用；　　④地应力要素――初始地应力对围岩产生岩爆、裂缝、岩体剥离与位移等作用。　　我国铁路隧道围岩分级主要考虑因素有4种：　　①岩体的构造特征与完整性状态；②岩石强度；③地下水；④初始地应力　　这是Ⅳ级围岩，软岩。　　2.解：①求自然拱高度；②判断深浅埋分界；③分别按土柱法、一院法、统计法求围岩压力。　　结果(小数点后四舍五入)：　　埋深3m时：q=128KPa，e=31KPa；　　埋深7m时：q=60KPa，e=16KPa；　　埋深15m时：q=84KPa，e=(13～25)KPa；第5章隧道衬砌构造计算　　1.解：运用温氏假定解之。①②-.可修编. -.　　2.什么情况下将围岩抗力弹簧径向设置？试推导径向设置的围岩抗力单元刚度矩阵。(注：抗力方向以挤压围岩为正)　　解：①抗力设置方向提问，见教材P108。　　②见图1：抗力Ri′=Ki.Si′.δi′，将其沿x、y方向分解为：Rix=-Ri′.sinφi①Riy=Ri′.cosφi②见图2，将节点产生的水平位移与垂直位移合成为径向位移：δi′=-uix.sinφi+uiy.cosφi故有：Ri′=Ki.Si′.δi′=Ki.Si′.(-uix.sinφi+uiy.cosφi)将其代入①②，得：Rix=Ki.Si′.(sin2φi.uix-sinφi.cosφi.uiy)Riy=Ki.Si′.(-cosφi.sinφi.uix+cos2φi.uiy)写成矩阵形式后得抗力单刚(元素)：-.可修编. -.Ki.Si′.sin2φi-Ki.Si′.cosφi.sinφi-Ki.Si′.cosφi.sinφiKi.Si′.cos2φi00000000　　3.解：求墙底中心水平位移：墙底中心应力σ中＝287kn.m/0.5m=574KN/m2由温氏假定：δ中＝σ中/Kd=574KN/m2/350000kn/m3=0.164cm(1Mpa=1000kn/m2)墙底中心水平位移＝0.164×cos600=0.082cm墙底中心垂直位移＝0.164×sin600=0.142cm在弯矩M作用下，墙底边缘应力σ边=M/W=15/(0.52/6)=360kn/m2，由温氏假定：边缘垂直于墙底面的位移δ边=σ边/Kd=360/350000=0.00103m=0.103cm墙底截面转角β=0.103/25=0.00412=0.236°第6章隧道施工方法-.可修编. -.1.答：①地质因素，在软弱围岩中，为了及时形成封闭支护构造，应减小台阶长度；②进度因素，在较好围岩中为了加快进度，在机械设备允许的情况下，应适当延长台阶长度。③“环〞法：利用核心土稳定工作面，且能及时施作拱部初期支护。　　2.答：落底——开挖隧道底部　　　　　中槽——开挖隧道中部　　　　　导坑——于隧道断面中先行开挖的局部均称为导坑，有上部弧形导坑、侧壁导坑、中导坑等。　　　　　挖马口——先拱后墙法施工中，开挖边墙。　　3.答：错误——长台阶法、断定围岩变形已经稳定。　　4.答：错误——不宜立即喷射混凝土、锚喷支护完毕后立即修筑层模筑混凝土衬砌。第7章隧道钻爆施工作业　　1.答：临时支护—仅在开挖过程中对围岩起支承作用，如木支撑；　　初期支护—隧道开挖后及时施作，兼有临时支护与加强围岩自稳能力的作用，如喷锚支护；　　永久支护—隧道构造的支承构造，如整体式衬砌。　　2.解：炮眼深度：p175,(取开挖宽度的0.5～0.7倍，均值为0.6)　　炸药用量：由(7-1)式，炸药用量　　炮眼数量：由(7-3)式，第8章隧道施工的辅助坑道及辅助作业-.可修编. -.　　1.答：通风、压缩空气、供水、供电。　　2.答：①工期的要求；②地形条件、地质条件、隧道类型(长度)、工程造价。　　3.答：①机械通风——风管式、巷道式、风墙式；②风管式；③压入式、抽出式、混合式。　　4.解：由(8-1)式,所需风量　　因是Ⅰ级围岩，故应采用全断面法，即通风断面积为75m2，由(8-4)式验算风量：不能满足洞稳定风流的风速要求，应加大风量。第9章新奥法　　1.解：①，计算出；由9-9式，求得∵∴洞周出现塑性区。②由9-23-1式，③由9-25式，　　2.解：将t=0，代入，得。①求第6天施工实测相对位移：u=u0+u*=20+64=84mm<144mm(稳定)②位移速度,第6天时(稳定)③位移加速度(稳定)结论：隧道稳定。　　3.解：①位移速度，令，解得t=30.6天≈31天-.可修编. -.(要31天后才能稳定)②位移加速度(稳定)③隧道稳定，不需要采取加强措施。第10章隧道掘进机施工　　1.答：适应较为坚硬的岩石地层。　　2.答：全断面式(开敞式、护盾式)和臂式两大类。第11章高速铁路的隧道施工　　1.答：瞬变压力与微压波。　　2.答：加大隧道断面积、改变隧道入口形式、设置通风竖井或平行坑道。第12章隧道掘进机施工　　1.答：因仅进口与出口两个施工面，故施工场地狭小，进度慢。　　2.答：①力求平行作业，减少顺序作业；②利用辅助坑道增加开挖工作面。第13章隧道掘进机施工　　1.答：以预防为主，预防与及时整治相结合。　　2.答：4大主要容：围岩加固、衬砌加固或更换、基底处理和漏水治理。　　3.-.可修编. -.答：纵向裂缝比拟危险，因为它直接影响到衬砌的承载力；横向与竖向裂缝那么对构造的受力影响不大；斜向裂缝视具体情况而定，一般情况下影响不大，但呈密集开展时要加以重视，及时治理。-.可修编.
