隧道工程施工监理实施细则

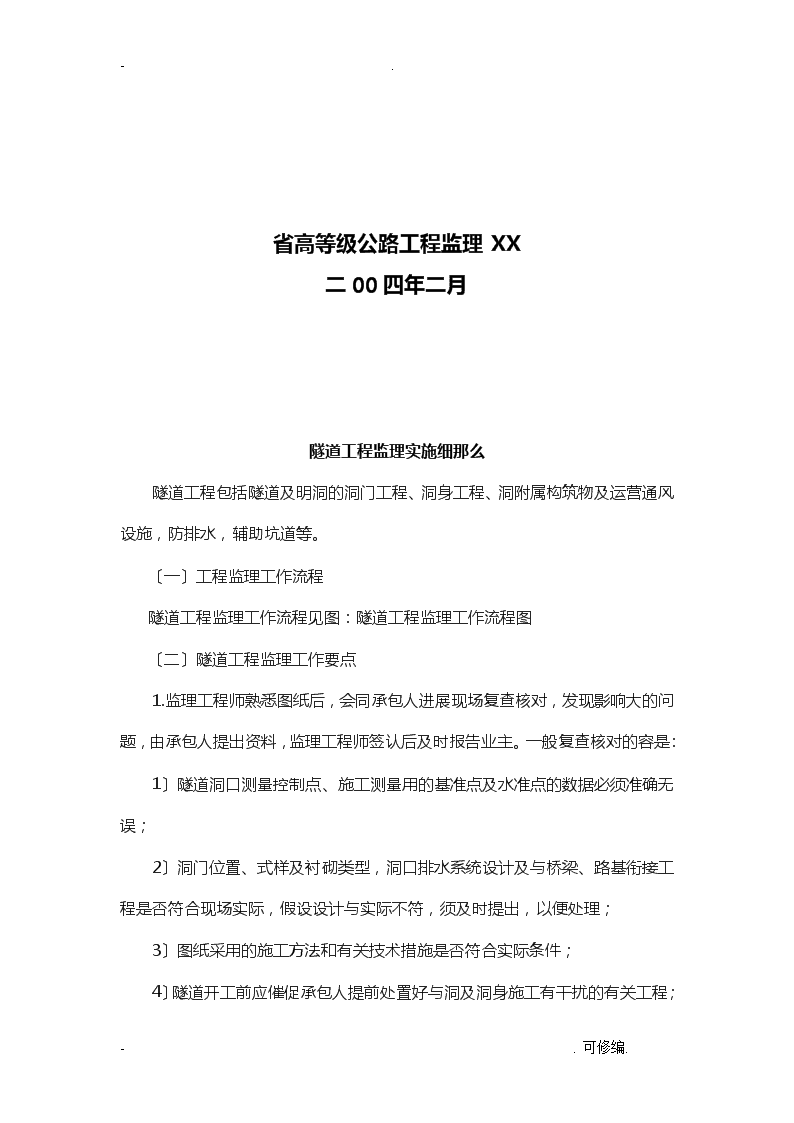

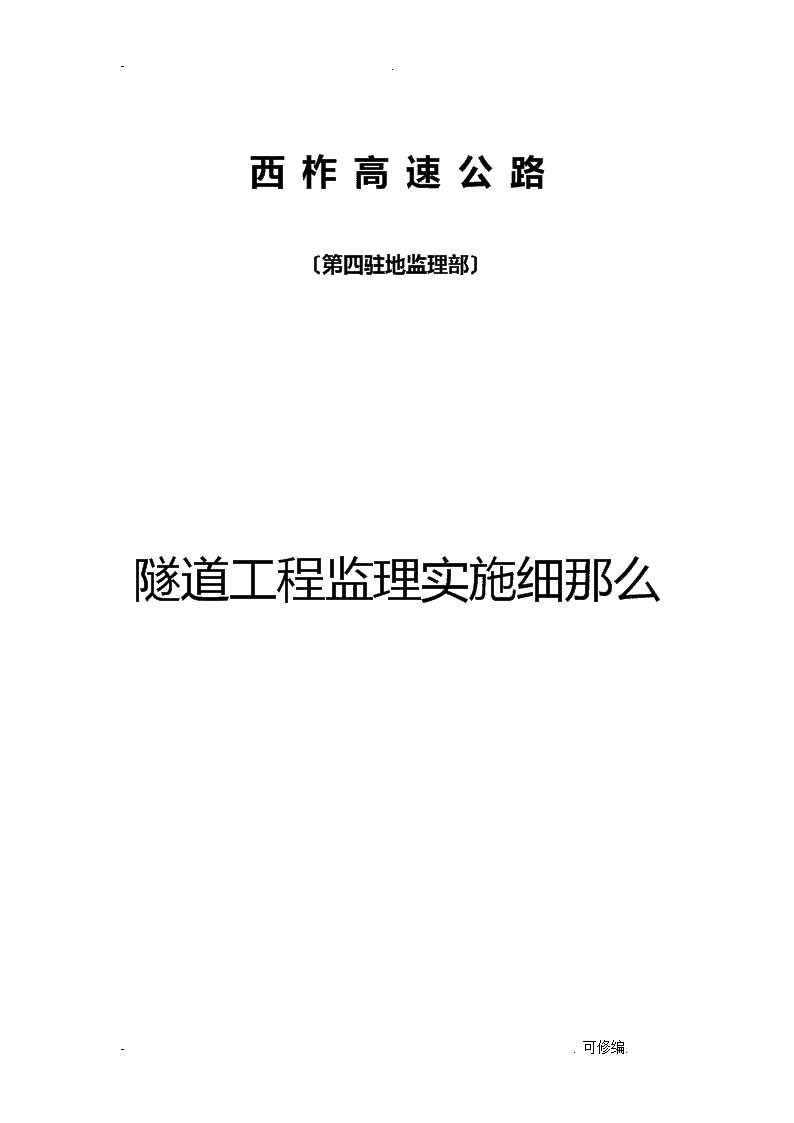

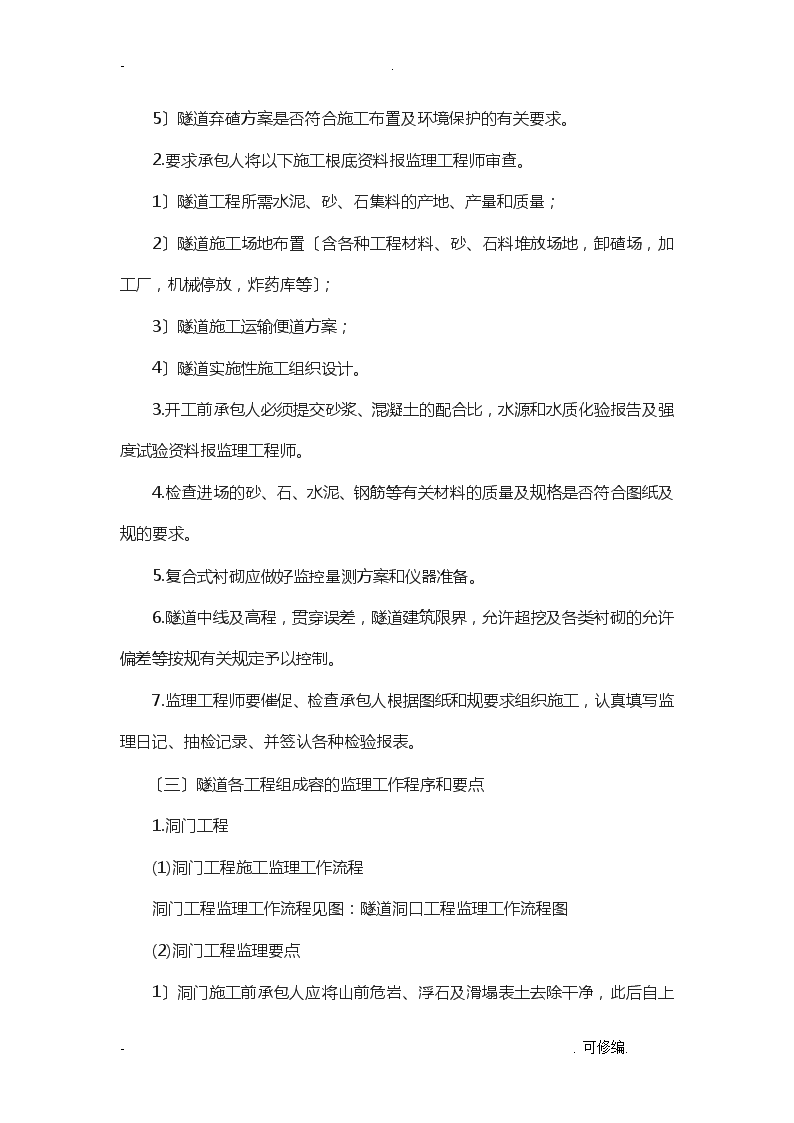

-.西柞高速公路〔第四驻地监理部〕隧道工程监理实施细那么-.可修编. -.省高等级公路工程监理XX二00四年二月隧道工程监理实施细那么隧道工程包括隧道及明洞的洞门工程、洞身工程、洞附属构筑物及运营通风设施，防排水，辅助坑道等。〔一〕工程监理工作流程隧道工程监理工作流程见图：隧道工程监理工作流程图〔二〕隧道工程监理工作要点1.监理工程师熟悉图纸后，会同承包人进展现场复查核对，发现影响大的问题，由承包人提出资料，监理工程师签认后及时报告业主。一般复查核对的容是：1〕隧道洞口测量控制点、施工测量用的基准点及水准点的数据必须准确无误；2〕洞门位置、式样及衬砌类型，洞口排水系统设计及与桥梁、路基衔接工程是否符合现场实际，假设设计与实际不符，须及时提出，以便处理；3〕图纸采用的施工方法和有关技术措施是否符合实际条件；4〕隧道开工前应催促承包人提前处置好与洞及洞身施工有干扰的有关工程；-.可修编. -.5〕隧道弃碴方案是否符合施工布置及环境保护的有关要求。2.要求承包人将以下施工根底资料报监理工程师审查。1〕隧道工程所需水泥、砂、石集料的产地、产量和质量；2〕隧道施工场地布置〔含各种工程材料、砂、石料堆放场地，卸碴场，加工厂，机械停放，炸药库等〕；3〕隧道施工运输便道方案；4〕隧道实施性施工组织设计。3.开工前承包人必须提交砂浆、混凝土的配合比，水源和水质化验报告及强度试验资料报监理工程师。4.检查进场的砂、石、水泥、钢筋等有关材料的质量及规格是否符合图纸及规的要求。5.复合式衬砌应做好监控量测方案和仪器准备。6.隧道中线及高程，贯穿误差，隧道建筑限界，允许超挖及各类衬砌的允许偏差等按规有关规定予以控制。7.监理工程师要催促、检查承包人根据图纸和规要求组织施工，认真填写监理日记、抽检记录、并签认各种检验报表。〔三〕隧道各工程组成容的监理工作程序和要点1.洞门工程(1)洞门工程施工监理工作流程洞门工程监理工作流程见图：隧道洞口工程监理工作流程图(2)洞门工程监理要点-.可修编. -.1〕洞门施工前承包人应将山前危岩、浮石及滑塌表土去除干净，此后自上而下逐段开挖。2〕洞口如有桥、涵，下挡构造等工程，为确保洞口构造及根底稳定，要求合理安排施工程序，按顺序进展，做到互不干扰。3〕洞门应尽早施工，在冬季、雨季前完工，以增强洞口稳定。4〕洞门根底完成开挖，经历收合格后，方可同意砌筑或灌混凝土。5〕洞门处衬砌应与洞口环形衬砌同时整体砌筑，如系接长明洞，那么应检查新、旧衬砌的连接措施。6〕洞门端墙需结合洞外挡护工程统一安排施工，墙背回填和洞口工程所需材料应符合图纸和规的要求。7〕洞门墙位置准确、墙面坡度应平顺，其质量要求应符合规要求。2.洞身开挖(1)洞身开挖施工监理工作流程洞身开挖施工监理工作流程见图：隧道洞身开挖的监理工作流程图〔2〕洞身开挖的监理工作要点1〕洞身开挖前审查施工方案〔含开挖、爆破、通风、排烟、照明等〕2〕石质隧道开挖，要催促承包人采用光面爆破或预裂爆破技术，严格按图纸控制开挖断面，拱脚以上1米严禁欠挖，衬砌断面以外的超挖应符合规规定。3〕钻眼前，检查是否画出开挖断面中线和断面轮廓线，并据此标出炮眼位置，经检查合格前方可钻眼。4〕钻眼完毕后经检查合格方可清眼和装药爆破。5〕爆破期间，监理工程师要催促承包人严格执行平安措施，除引爆电路外，所有的动力及照明电路均应断开或改迁至距爆破地点不小于50m处。-.可修编. -.6〕隧道施工中，假设遇地下水发育，有可能发生岩溶突水时，要采用超前钻孔或其它探测手段，探明水情，并提出防突水措施，报监理工程师审批。7〕复合式衬砌断面开挖a.坚硬岩层中局部断面岩石突出局部，每平方米不大于0.1m2。b.超挖值应符合下表要求。衬砌预留补强加固量应符合图纸规定。锚、喷衬砌断面允许超挖值〔cm〕项目围岩平均线性超挖最大超挖检查数量检查方法硬岩＜　10＜20每5~10m检查一次测绘周边轮廓断面，核对图纸断面图中硬岩＜13＜25注：A、平均线性超挖=超挖面积／开挖断面周长〔不包括隧道底部超挖和隧道底部宽度〕B、最大超挖是最大超挖处至开挖轮廓切线的垂直距离开挖轮廓预留变形量应符合图纸要求；图纸无规定时，预留变形不超过下表的参考值8)施工坍方和岩穴处理的施工监理工作要点：a.承包人应祥细查明坍方的围、形状、坍穴地质构造，分析坍方发生的原因及地下水活动等情况，制定处理方案，报监理工程师审批。-.可修编. -.开挖轮廓预留变形量参考值〔cm〕围岩类别单线双线检查数量检查方法Ⅳ3~55~7每5~10m检查一次，初期支护紧跟时，锚、喷前检查一次测绘周边轮廓断面，核对图纸断面图Ⅲ5~77~12Ⅱ7~1012~17Ⅰ10~15b.处理坍方之前,应先加固未坍方段,以防止其继续开展。c.当施工进入岩溶地区时，应根据图纸及施工实际情况，采取超前勘探方法，查明溶洞围、类型、与隧道位置的关系，岩层的完整稳定程度，充填物和地下水流情况等，据以确定施工方法。d.假设遇枯燥无水，对工程危害不大的小溶洞，承包人应会同监理工程师研究处理方案，报业主备案，假设遇难于处理的大而复杂溶洞，应通知设计单位，变更出图，同时上报业主。e.隧道在坍体或溶洞充填物较松软层开挖，应注意检查预留沉落量。如充填物为石块堆积，施工时用预压砂砾及水泥加固。f.随时检查溶洞顶地表有无沉陷、裂缝，并及时进展处理，防止表水下渗。9〕隧道弃碴须按设计要求处理，不得随意弃置，乃至危及各种建筑物。3.施工支护〔1〕施工支护的监理工作流程施工支护的监理工作流程见图：施工支护监理工作流程图〔2〕施工支护的监理工作要点1〕喷射混凝土-.可修编. -.a.施工前28d审查所有机具和操作方法，喷射混凝土的配合比，外加剂及强度试验报告以及与围岩的粘结强度试验。b.水泥、砂、石、水、速凝剂等进场材料的质量是否符合图纸及规要求。c.检查混凝土喷射厚度：一次喷射混凝土厚度，在不掺速凝剂时，拱部3～4cm，边墙5～7cm，掺速凝剂时，拱部5～6cm，边墙7～10cm。d.喷射混凝土的外表不允许开裂，漏水，也不允许钢筋和锚杆外露及混凝土侵占隧道净空。如有过失应采取补救措施。2〕锚杆a.锚杆的类型和布置须符合图纸要求，间距误差≯20cm。锚杆钻孔应保持直线，并宜与其所在部位的岩层主要构造面垂直。b.杆体插入孔长度不应小于设计规定的95%。c.锚杆用水泥或水泥砂浆注浆，孔注浆应饱满。注浆压力、机具、方法以及浆液所用外掺剂等，均应经监理工程师同意。d.在有水或岩层破碎地段可采用早强速凝药包式锚杆、楔缝式锚杆、WTD25中空注浆锚杆或经监理工程师同意的其它锚杆。E.每根锚杆的锚固力经抗拔试验应符合标准GBJ-86-85要求。3〕钢筋网a.检查钢筋直径、网格间距是否符合图纸要求。b.承包人应按图纸所示或监理工程师同意的部位安装钢筋网。c.钢筋网应随受喷面起伏铺设，与受喷面的间隙宜为3cm。钢筋网的喷射混凝土保护层厚度不应小于2cm。d.钢筋网与锚杆头连接结实，喷混凝土时网片不得晃动。-.可修编. -.4〕钢架钢架支撑必须到达图纸规定的强度和刚度,其形状尺寸要与开挖断面相适应,并与衬砌断面相配合。4.洞身衬砌〔1〕洞身衬砌施工监理工作流程洞身衬砌施工监理工作流程见图：洞身衬砌施工监理工作流程图〔2〕洞身衬砌施工监理工作一般要点1〕衬砌施工前，检查中线、高程、断面尺寸、净空大小是否符合图纸要求，确保衬砌不侵入隧道建筑限界。2〕隧道开挖时应随时检查工程地质情况及围岩稳定状态，逐段核实围岩类别，取样化验地下水。如修改设计参数及衬砌类型，须按变更设计程序办理。3〕衬砌所用建筑材料，应符合规和图纸的要求。4〕灌注混凝土前，对开挖断面进展检查及整修，并对图纸要求预留沟、槽、管、洞或预埋件等处进展检查。5〕衬砌边墙在灌注混凝土前应将浇筑处的积水、泥浆、虚碴、杂物及松散风化岩块去除干净。6〕墙顶封口前必须将拱脚的浮碴去除干净后及时灌注拱圈。封顶、封口处的混凝土应适当降低水灰比，并应捣固封实。〔3〕洞身及辅助坑道衬砌施工监理工作要点A.整体式衬砌1)-.可修编. -.检查衬砌厚度、边墙根底埋置深度须符合图纸要求；仰拱拱座与边墙根底混凝土灌注应一次完成；衬砌背后有排水设施时，应与衬砌同时施工，衬砌背后空隙须用衬砌同等材料或浆砌片石回填密实。2)隧道衬砌与辅助坑道相贯部位，其衬砌拱圈除按图纸要求施工外，承包人尚应采取保证其稳定措施。3)隧道通过含有侵蚀性地下水地段，监视承包人针对侵蚀类型，按规采用耐腐蚀混凝土。4)衬砌材料采用防水混凝土、耐腐蚀混凝土和气密性混凝土时，应根据图纸规定的强度和抗渗要求，通过试验配制，经监理工程师审查合格前方可使用。B.复合式衬砌1)复合式衬砌施工除应满足整体式衬砌有关要求外，尚应遵守以下规定：a.复合式衬砌洞身开挖须催促承包人采用光面爆破或预裂爆破，尽量减少对围岩的扰动，严格控制超挖。b.要根据围岩和支护量的变化规律确定二次衬砌和仰拱的施作时间，调整支护与衬砌设计参数。同时催促承包人进展现场监控量测，提供数据报监理工程师决定。2)初期支护除按支护章节要求办理外，还应检查锚杆直径，长度，顺直度和喷混凝土厚度等工程。3〕二次衬砌a.衬砌轮廓、中线位、高程必须满足图纸要求。b.二次衬砌施工应去除喷射层或防水层外表的粉层，并洒水润湿。c.铺挂防水层前应将喷层外表外露的锚杆头、铁丝、铁钉等去除干净，以免损坏防水层-.可修编. -.C.仰拱、遂底填充、侧沟1〕仰拱a.催促承包人及时修建仰拱，改善衬砌构造受力条件。b.仰拱不应欠挖，开挖后要立即检查并灌注混凝土，灌注混凝土前应去除虚碴、杂物并排除积水。c.仰拱灌注应采用大模板，并由仰拱中心向两侧对称进展。2〕遂底填充a.填充前应检查拱面上粉尘、稀泥是否去除干净并不得有积水。b.仰拱混凝土到达其设计强度70%前方可进展遂底填充。3〕侧沟、电缆槽a.沟槽应随边墙施工一次挖好。b.检查泄水孔及管线支架是否符合要求。c.检查盖板是否铺设平稳，盖板与沟壁缝隙是否用砂浆填平。5.防、排水工程〔1〕防排水工程施工监理工作流程防排水工程施工监理工作流程见图：隧道防排水工程施工监理工作流程图〔2〕防排水工程施工监理工作要点1〕隧道施工前要求承包人根据图纸要求及工地情况做好洞口、地表和隧道周围的排水系统，并对可能出现的地下水分布情况，预计涌水量提出防排水方案和机具配置意见，报监理工程师审批，施工中要求承包人对隧道的出水部位、水量大小、变化规律及水质成份做好观察，试验和记录，以便修正排水措施。2〕洞顶有高位水池及排水沟槽的要检查防渗措施是否可靠。-.可修编. -.3〕对隧道顶的山沟、积水洼地或拱顶覆盖较薄且岩层破碎，要监视承包人对地表沟床及洼地进展防护及裂缝嵌补或地表预注浆，以防地表水向隧道渗漏。4〕注浆堵水，施工前承包人根据工程地质和水文地质条件，通过试验提出注浆设计及注浆机配备，注浆工艺流程，报监理工程师批准后注浆。5〕在地下水发育的易溶性岩层中施工，要催促承包人在开挖面上布设超前钻孔，探明水睛，并提出防涌水的平安措施。6〕洞身防水a.衬砌背后压注浆后，仍有渗漏水地段，经监理工程师认可后可向衬砌圬工压注化学浆或水泥水玻璃浆液。b.隧道衬砌经处理后，拱部仍有轻微渗水或成片潮湿，经监理工程师同意可采用喷涂防水层。7〕衬砌防水a.对图纸要求采用新型防水材料要催促承包人按规定的原材料及配合比进展配制、拌合和运输。b.衬砌接缝处，需检查承包人采用的止水带规格、安装方法，接头处理、试验数据是否符合规定要求。c.对复合式衬砌中采用的塑料板、橡胶和土工布防水层，要在初期支护根本稳定前方可同意铺设。8〕洞身排水〔含辅助坑道〕a.洞出现大面积渗水时，宜采用钻孔将水集中汇流经管、槽流入排水沟；并对钻孔部位、数量、孔径、深度、方向及钻孔渗水量作祥细记录，作为确定在衬砌拱墙背后设置排水系统的依据。-.可修编. -.b.检查衬砌背后设置的纵、横盲沟、暗沟、泄水横槽、集水钻孔、排水孔槽和水管是否符合图纸要求。c.对地下水集中出露处或初期支护后渗漏水较多时，要求承包人在出水部位设置引排水槽，将水引入排水沟。6.洞附属构筑物及运营通风设施洞附属构筑物及运营通风设施施工监理要点〔1〕要仔细检查隧道的消防洞、电源、紧急洞、风机配电洞、给水栓洞等各种摄像机、报警器、各种批示灯、照明灯等的位置、方向是否符合图纸规定及要求。〔2〕洞室的开挖、衬砌及排水设施应做到隧道开挖同时一次完成。〔3〕隧道采用射流风机纵向通风，风机预埋件要与衬砌同时施作，预埋件位置准确，便于安装就位。7.明洞工程〔1〕明洞工程施工监理工作流程明洞工程施工监理工作流程见图：隧道明洞工程施工监理工作流程图〔2〕明洞工程施工监理工作要点1〕开工前，检查承包人提出的明洞施工方案，组织是否合理，并作好明洞顶防排水设施。2〕边墙根底开挖至设计高程后，监理应核对地基承载力是否与图纸要求相符。3〕明洞衬砌灌筑前，检查承包人复测的中线、高程资料。同时检查边墙拱圈放样立模是否预留施工误差，以确保衬砌不侵限。-.可修编. -.4〕爆破开挖要防止危及边坡、仰坡稳定，必要时加强支撑。5〕明洞衬砌a.检查承包人制作的拱圈模板、支架、立柱、挡头板等是否符合要求，并有防止渗漏和走模的措施。b.检查明洞衬砌所用建筑材料是否符合图纸和规的要求。c.灌注明洞拱圈混凝土时，应从两侧对称且不连续地灌筑到拱顶，防止产生偏压。d.砌筑边墙壁时，对明洞边墙空隙要催促承包人先回填片石或预埋拉筋，再砌边墙，并注意检查砌筑边墙时是否做好纵向盲沟和泄水孔。6〕明洞回填a.明洞衬砌完成后，应及时回填，墙后假设有排水设施应与明洞回填同时施工。b.明洞拱圈灌筑完成后，催促承包人按图纸要求立即做好防水层，随即回填拱背，当拱圈混凝土到达设计强度70%且拱背回填高度到达0.7m以上时，方可撤除拱架。c.明洞拱背回填时应催促承包人对称、分层夯实，每层厚度不宜大于0.3m，其两侧回填高差不得大于0.5m，回填至拱顶后也要分层填筑。d.检查回填的粘土隔水层与边、仰坡是否搭接良好并封闭严密。7〕防水层a.防水层施工前，检查是否用水泥砂浆将衬砌外外表涂抹平顺。b.施作防水层时，监视承包人必须按施工工艺逐步进展，要接缝错开，防止通缝。-.可修编. -.c.防水层搭接长度不得小于0.1m，与暗洞接头处应至少0.5m。8.横洞工程横洞工程施工监理要点：〔1〕进洞前要求承包人先做好洞口周围的防排水系统。〔2〕横洞要提前开工，事先要检查通风机具准备就绪，开工后要求承包人搞好通风管理。〔3〕应注意检查横洞与隧道相贯处底部接着高程、角度。〔4〕横洞的开挖和支护与正洞导坑一样，监理工作要点与正洞一样。〔5〕横洞不利用时，应监视承包人作好处理，确保运营平安。其封闭方式、、半砌和回填围及所用材料应符合图纸要求。〔6〕检查薄弱段衬砌或支护，整理排水系统使其畅通，不留后患。〔7〕在封闭横洞口及与正洞穿插口地段或图纸要求封闭的地段要检查是否回填密实，围岩顶板是否顶紧，两端是否码砌良好。9.隧道工程测量〔1〕隧道工程测量施工监理工作流程隧道工程测量施工监理工作流程见图：隧道工程测量施工监理工作流程图〔2〕洞外测量1〕直线隧道长度大于1000m，曲线隧道长度大于500m均应根据横向贯穿精度要求进展隧道平面测量设计；洞外两开挖洞口水平距离长度大于5000m,应根据高程贯穿精度要求进展隧道高程测量设计。根据测量设计精度要求做好隧道控制测量工作。-.可修编. -.2〕监理工程师对承包人提供的洞外控制测量资料，重点检查因洞外控制测量影响所产生在贯穿面上的横向中误差，小于4km的隧道为±30mm,并认真分析贯穿误差计算取用的测角中误差及测距相对中误差是否合理.3〕监理工程师应根据测量条件和需要，对观测条件差的水平角进展外业抽测，抽测与原测成果之差为：±2×((m1)2+(m2)2)1/2式中m1、m2分别为检测、原测的实际中误差〔″〕。4〕各等级水准测量的视线长度，前后视距累积差和视线高度可参照下表执行：水准测量等级最大视距长度前后视距累积差视线高度仪器等级视距视线长度在20m以上视线长度在20m以二S175≤3.0≥0.3≥0.3S0.580三S375≤3.0三丝能读数三丝能读数S1100四S3100≤3.0三丝能读数三丝能读数5)各等级水准测量完毕后,每个隧道须以测段往返测高差不符计算每公里水准测量高差中数的偶然中误差。计算公式为：M=±([△△/R]/4n)1/2式中△为测段往返测高差不符值〔mm〕n为测段数R为测段总长度〔km〕视线长度前后视距累积差和视线高度〔m〕-.可修编. -.6〕控制测量使用的仪器、工具，使用前应作必要的标校。〔3〕洞测量1〕洞导线应根据洞外控制点向洞作引伸测量，洞导线应组成多边形闭合导线或主副导线环，辅助坑道的单导线与洞导线联测，以资检核。2〕洞导线边长尽量选择长边和接近等边。直线段不宜短于200m，曲线地段落不宜短于70m，视线与建筑物的横向联合向距离在0.2m以上。3〕由洞外向洞的测量宜在夜间或阴天进展。4〕洞测量应作测量设计，导线角的测回数可根据测量设计的测角中误差，结合使用的仪器等级按下表取用，其各项观测限差应符合表中规定。5〕当采用光电测距时，要防止强烈灯光直接进入照准头，发射、接收及反射镜有雾气时，应及时拭净。如洞有瓦斯时，电池盒应的防爆设备。6〕洞水准路线应由洞口高程控制点向洞布设，结合洞施工特点，每200～500m设两个水准点，水准点要定期复核。〔４〕洞施工及竣工测量１）供衬砌用的临时点，必须用经纬仪测定，其间距以不大于10m为宜。测角精度、仪器等级和测回数取用表三角锁和导线测量等级测角中误差〔″〕仪器等级测回数二±1.0J16～9J212～15三±1.8J14J26～9四±2.5J12～3-.可修编. -.J24五±4.0J22～3方向观测法各项限差〔″〕仪器等级光学测微仪两次重合读数之差半测回归零差各测回同一方向两倍视轴差〔2C〕的互差各测回同一方向值互差J11696J2381310注：当观测方向数不超过3时，可以归零，但基线网除外。２〕中线横向误差不得大于5mm。３〕为使隧道衬砌轮廓符合设计要求，在立模前应复核中线和高程，并放出横断面的十字观测方向，标出拱架顶、边墙底和起拱线高程，用衬砌断面的支距即可立拱模和墙模，立模后必须进展检查和校正。4〕隧道贯穿后，应测定实际贯穿误差，隧道长度小于4km时横向贯穿误差不应大于100mm，高程贯穿误差不应大于50mm，施工中线和高程的实际误差应在未衬砌地段调整。５〕隧道衬砌竣工后，应在直线地段每50m、曲线段每20m-.可修编. -.及需要加测断面处，以线路中线为准，测绘隧道实际净空，包括拱顶高程、起拱线宽度、路面处宽度。６〕隧道永久中线点，应在竣工测量后埋设，直线段每200～250m设一个，曲线段应在缓和曲线的起终点各设一个，曲线中部可根据通视条件适当增加，洞水准点每公里埋设一个。永久中线点及水准点埋设应在隧道边墙上画出标志。-.可修编.
