隧道工程超前小导管作业指导书

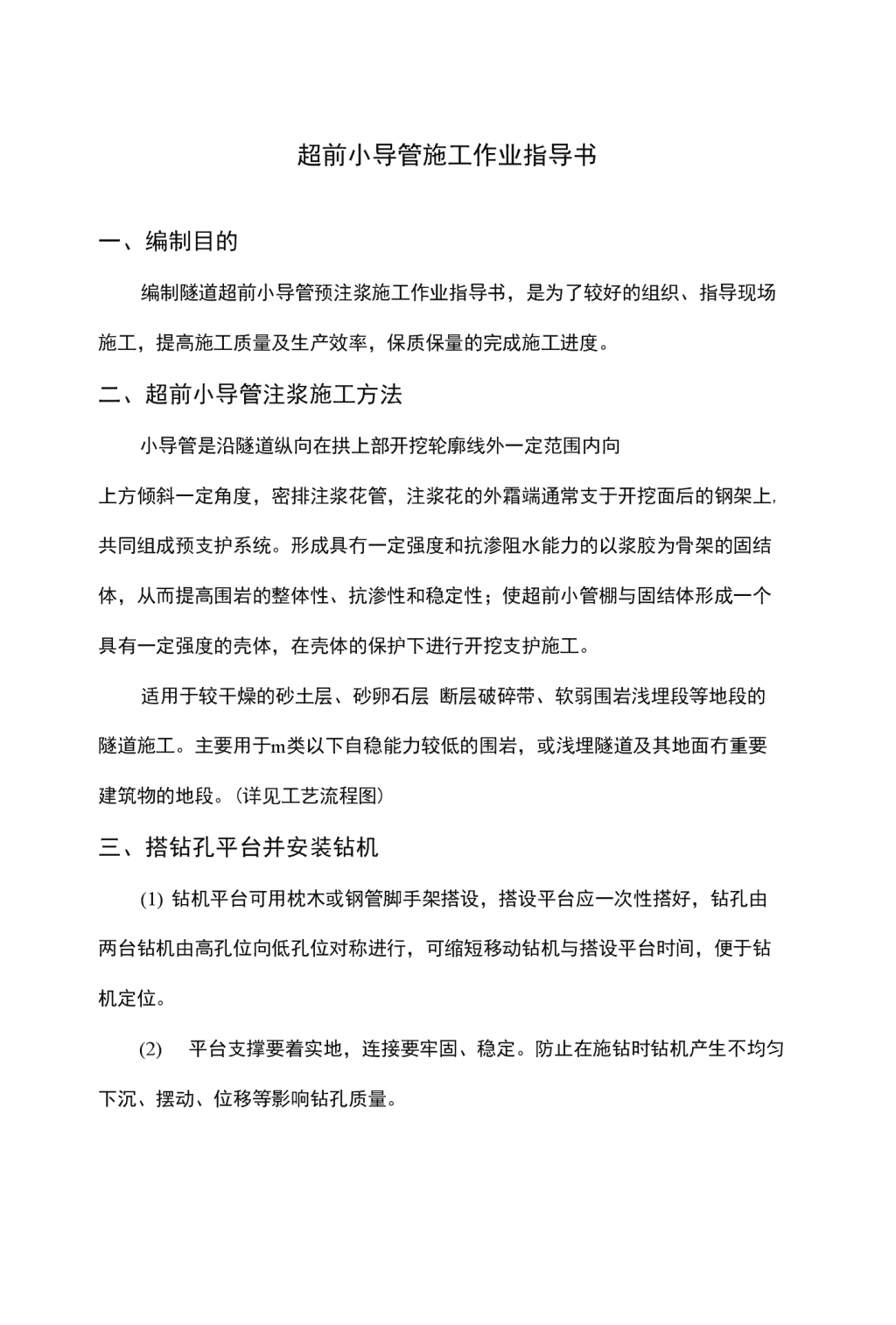

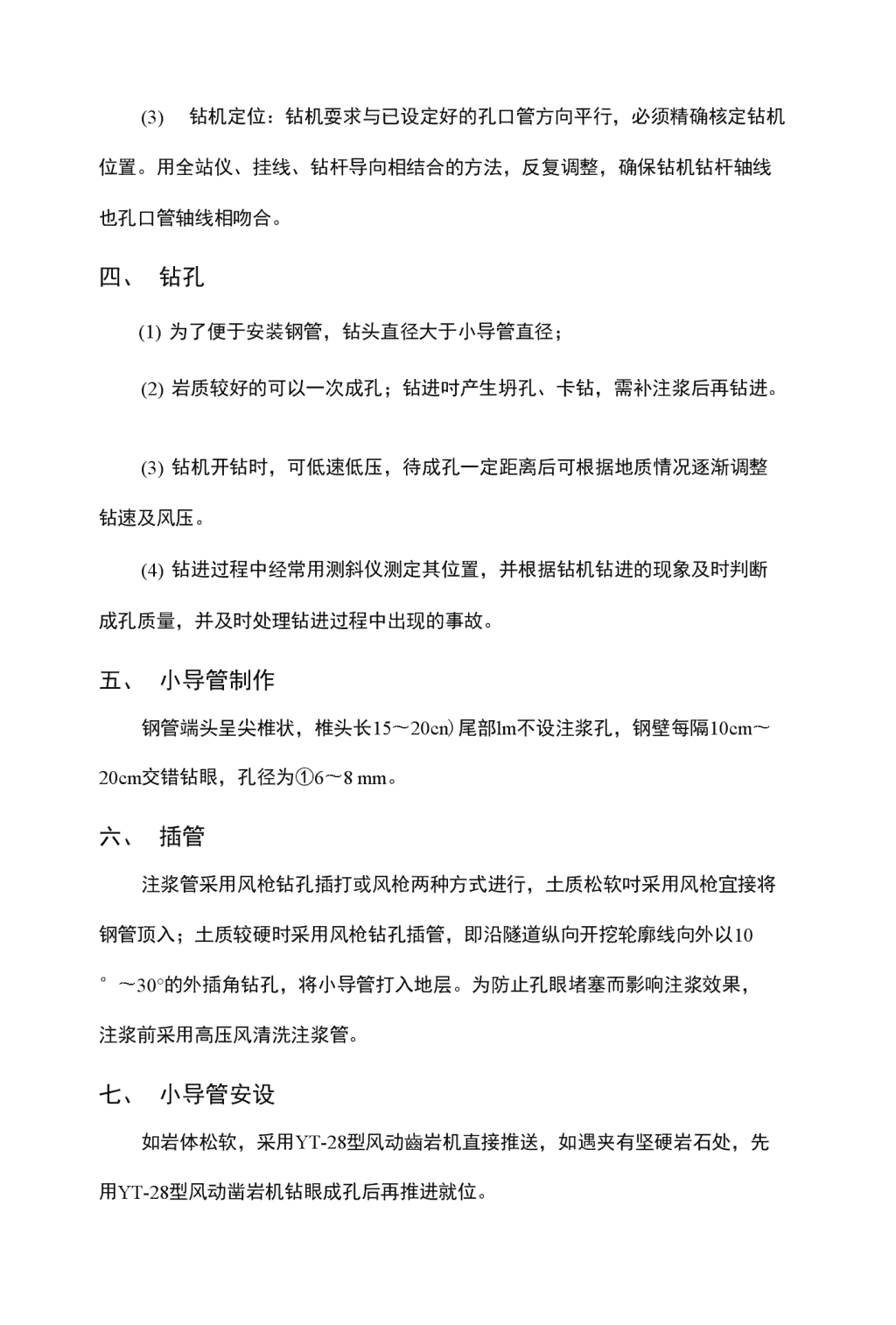

超前小导管施工作业指导书一、编制目的编制隧道超前小导管预注浆施工作业指导书，是为了较好的组织、指导现场施工，提高施工质量及生产效率，保质保量的完成施工进度。二、超前小导管注浆施工方法小导管是沿隧道纵向在拱上部开挖轮廓线外一定范围内向上方倾斜一定角度，密排注浆花管，注浆花的外霜端通常支于开挖面后的钢架上,共同组成预支护系统。形成具冇一定强度和抗渗阻水能力的以浆胶为骨架的固结体，从而提高围岩的整体性、抗渗性和稳定性；使超前小管棚与固结体形成一个具有一定强度的壳体，在壳体的保护下进行开挖支护施工。适用于较干燥的砂土层、砂卵石层断层破碎带、软弱围岩浅埋段等地段的隧道施工。主要用于m类以下自稳能力较低的围岩，或浅埋隧道及其地面冇重要建筑物的地段。(详见工艺流程图)三、搭钻孔平台并安装钻机(1)钻机平台可用枕木或钢管脚手架搭设，搭设平台应一次性搭好，钻孔由两台钻机由高孔位向低孔位对称进行，可缩短移动钻机与搭设平台时间，便于钻机定位。(2)平台支撑要着实地，连接要牢固、稳定。防止在施钻时钻机产生不均匀下沉、摆动、位移等影响钻孔质量。 (1)钻机定位：钻机耍求与已设定好的孔口管方向平行，必须精确核定钻机位置。用全站仪、挂线、钻杆导向相结合的方法，反复调整，确保钻机钻杆轴线也孔口管轴线相吻合。四、钻孔(1)为了便于安装钢管，钻头直径大于小导管直径；(2)岩质较好的可以一次成孔；钻进吋产生坍孔、卡钻，需补注浆后再钻进。(3)钻机开钻时，可低速低压，待成孔一定距离后可根据地质情况逐渐调整钻速及风压。(4)钻进过程中经常用测斜仪测定其位置，并根据钻机钻进的现象及时判断成孔质量，并及时处理钻进过程中出现的事故。五、小导管制作钢管端头呈尖椎状，椎头长15〜20cn)尾部lm不设注浆孔，钢壁每隔10cm〜20cm交错钻眼，孔径为①6〜8mm。六、插管注浆管采用风枪钻孔插打或风枪两种方式进行，土质松软吋采用风枪宜接将钢管顶入；土质较硬时采用风枪钻孔插管，即沿隧道纵向开挖轮廓线向外以10°〜30°的外插角钻孔，将小导管打入地层。为防止孔眼堵塞而影响注浆效果，注浆前采用高压风清洗注浆管。七、小导管安设如岩体松软，采用YT-28型风动齒岩机直接推送，如遇夹有坚硬岩石处，先用YT-28型风动凿岩机钻眼成孔后再推进就位。 在施作小导管前应注意：1、喷3〜5cm厚混凝土封闭常子面作为止浆墙，为注浆作好准备工作;2、准确测量隧道中心线和高程，并按设计标出小导管的位置，误差土15mm；3、用线绳定出隧道中心面，随时用钢尺检查钻孔或推进小导管的方向，以控制外插角达到设计的标准；4、施工顺序为从两侧拱傻向拱顶进行，为提前注浆留好作业空间。八、小导管与格栅钢架组成预支护系统格栅钢架又称格构梁，施工现场多称为花拱。常用①22〜30mm主筋和①12〜16mm构造筋，经冷弯焊接而成。其与注浆小导管组合成的预支护系统具有类似管棚的作用，也可称为端管棚。具有如下特点：%1比超前锚杆或小导管的支护能力强大。%1比管棚简单易行，灵活经济。但支护能力较弱。%1格栅钢架内空间被喷射混凝土与围岩和钢筋均紧密粘结，形成一个刚度较接近的共同变形体，受力条件合理。九、注浆在小导管前安设分浆器，一次可注入3〜5根小导管，注浆压力由小到大，从开始OMpa升到终止压力1.5Mpa,稳压3min,流量计显示注浆量较小时，即可结束注浆。必耍吋可在孔口处设置止浆塞，止浆塞应能承受规定的最大注浆力或水压；注浆时由两侧对称向中间进行，自下而上逐孔注浆，如有窜浆或跑浆时，采用间隔注浆，最后全部完成注浆。 超前小导管施工工艺流程图封闭工作面准备工作制作小导管放孔位并钻孔十、经验参数1、小导管直径:小导管采用①42〜50mm热轧无缝钢管加工制成,长度3〜5m。2、小导管构造：小导管前部应钻注浆孔，孔径为6〜8rnni,孔间距10〜20cm,呈梅花形布置。前段加工成锥形，尾部预留长度不小30cm,作为不钻注浆孔的预留止浆段。（详见小导管构造图）3、小导管注浆参数：通常压住水泥砂浆，水灰比w/c=0.5〜l.OMpa，必要吋在孑L口设止浆塞。4、小导管环向设置间距一般为20〜50cm,外插角10°〜30°。两组小导管间纵 向水平搭接长度不小于100cm.小导管构造图0000000>30400-80010^20cn^一、超前小导管注浆施工质量标准超前小导管注浆预支护应满足下列耍求:1、宜和格栅钢架配合使用;2、长度宜为3.0〜3.5m,并应大于循环进尺2倍;3、超前小导管外插角宜小于10°。十二、超前小导管注浆施工质量验收标准主控项目超前小导管所用的钢管原材料进厂检验必须符合《公路隧道工程施工质量验收标准》钢筋标准超前小导管所用的品种、级别、规格和数量必须符合设计要求检验数量：施工单位、监理单位全部检查检验方法：观察，钢尺检查。超前小导管与支撑结构的连接应符合设计耍求。检验数量：施工单位、监理单位全部检查检验方法：观察，钢尺检查。超前小导管的纵向搭接长度应符合设计耍求。检验数量：施工单位、监理单位全部检查 检验方法：观察，尺量。一般项目超前小导管施工允许偏差和检验方法应符合下表1超前小导管注浆浆液强度和配合比应符合设计耍求，且浆液必须满足钢管及围岩的空隙。检验数量：施工单位全部检查检验方法：查施工记录的注浆量和注浆压力，观察。超前小导管施工允许偏差和检查方法项目超前小导管外插角孔间距孔深检验数量检验方法小导管2°±50mm土50mm施工单位每循环抽查3根仪器测量尺最十三、工料机汇总表机具设备表序号名称规格单位数量用途1全站仪TC420厶1放点位2可拆装钻孔台乍辆1提供钻孔、注浆平台 3钻机台2钻孔4空压机20m3台1钻孔5电焊机BX-600台1焊接小导管6钢管加丁管床台1加T小导管6双液注浆机KBY50/70辆1注浆8浆液搅拌机NJ-600辆1拌合殓9砂浆泵Y2台1泵送猊劳动组织表序号工程项H人数分工1施工负责人1施工总负责2技术员1施工技术总负责及施工质量检查3测量人员3放点位4钻孔工6搭钻孔台车并钻孔5注浆工3注浆并辅助6小导管安装工3安插小导管7电焊工1焊接小导管8碇拌合车司机1操作殓拌合车9栓拌合填料匸人6填送水泥、沙了、水 材料配备表序号材料名称用途142.5普通硅酸盐水泥配置双液浆2水玻璃浓度35波美度；水玻璃模数2.4配置双液浆3①42〜50mm热轧无缝钢管制作小导管4工字型钢支撑制作钢支撑中铁十一局一公司湖北省谷竹高速公路GZTJ-15标2010年11月3日
