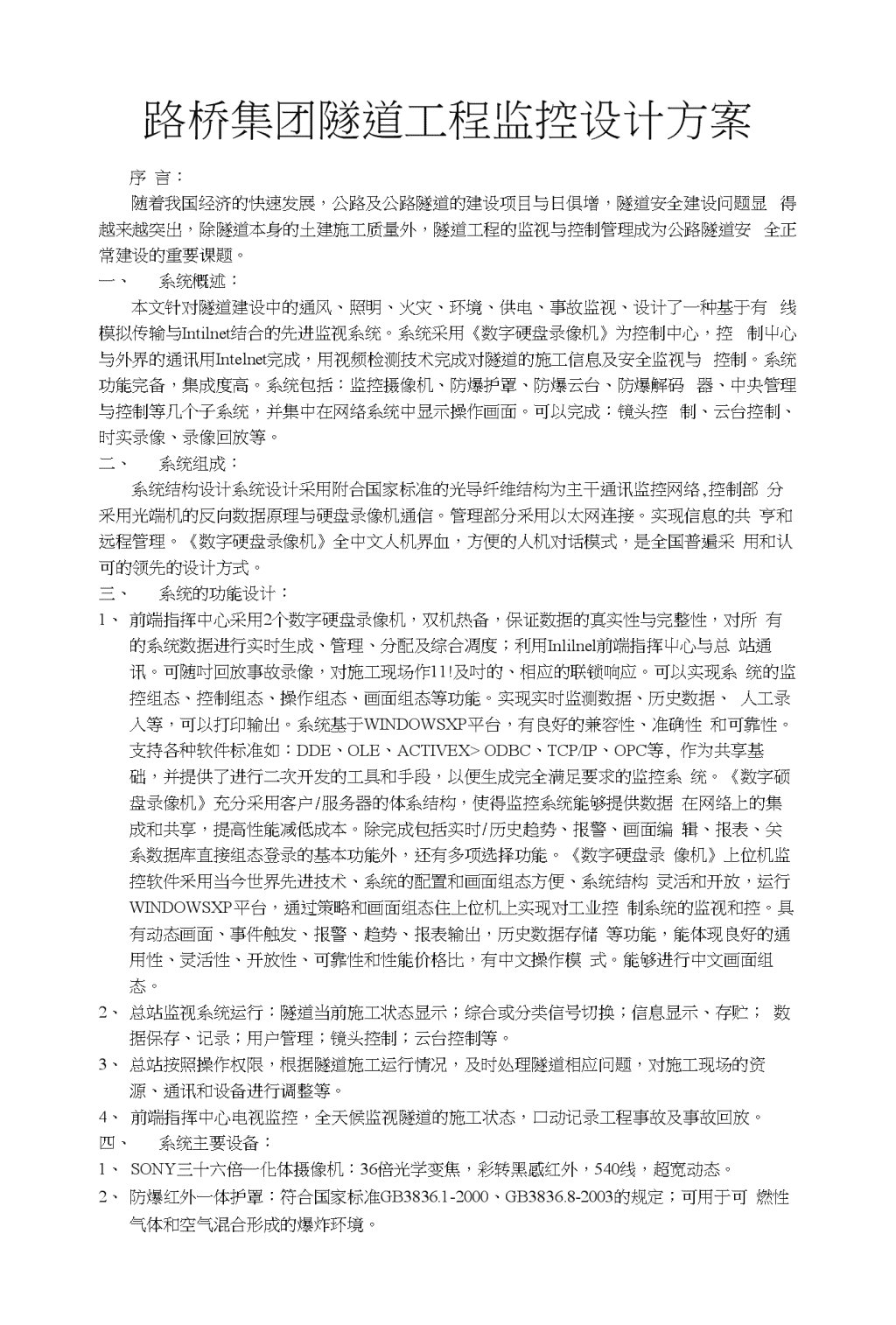

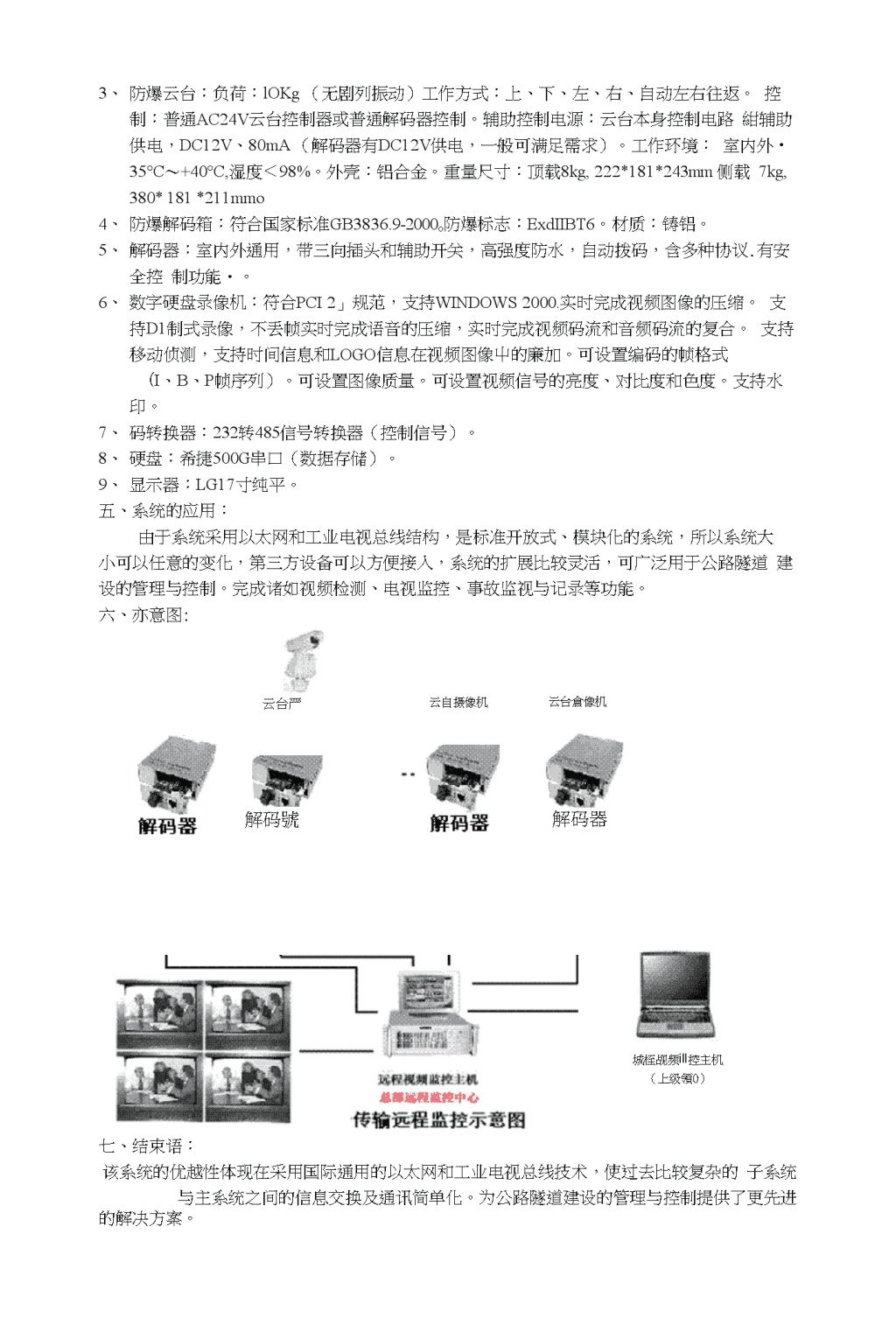

路桥集团隧道工程监控设计方案序言：随着我国经济的快速发展，公路及公路隧道的建设项目与日俱增，隧道安全建设问题显得越来越突出，除隧道本身的土建施工质量外，隧道工程的监视与控制管理成为公路隧道安全正常建设的重要课题。一、系统概述：本文针对隧道建设中的通风、照明、火灾、环境、供电、事故监视、设计了一种基于有线模拟传输与Intilnet结合的先进监视系统。系统采用《数字硬盘录像机》为控制中心，控制屮心与外界的通讯用Intelnet完成，用视频检测技术完成对隧道的施工信息及安全监视与控制。系统功能完备，集成度高。系统包括：监控摄像机、防爆护罩、防爆云台、防爆解码器、中央管理与控制等几个子系统，并集中在网络系统中显示操作画面。可以完成：镜头控制、云台控制、时实录像、录像回放等。二、系统组成：系统结构设计系统设计采用附合国家标准的光导纤维结构为主干通讯监控网络,控制部分釆用光端机的反向数据原理与硬盘录像机通信。管理部分釆用以太网连接。实现信息的共亨和远程管理。《数字硬盘录像机》全中文人机界血，方便的人机对话模式，是全国普遍采用和认可的领先的设计方式。三、系统的功能设计：1、前端指挥中心采用2个数字硬盘录像机，双机热备，保证数据的真实性与完整性，对所有的系统数据进行实时生成、管理、分配及综合凋度；利用Inlilnel前端指挥屮心与总站通讯。可随吋回放事故录像，对施工现场作11!及吋的、相应的联锁响应。可以实现系统的监控组态、控制组态、操作组态、画面组态等功能。实现实时监测数据、历史数据、人工录入等，可以打印输出。系统基于WINDOWSXP平台，有良好的兼容性、准确性和可靠性。支持各种软件标准如：DDE、OLE、ACTIVEX>ODBC、TCP/IP、OPC等,作为共享基础，并提供了进行二次开发的工具和手段，以便生成完全满足要求的监控系统。《数字硕盘录像机》充分采用客户/服务器的体系结构，使得监控系统能够提供数据在网络上的集成和共享，提高性能减低成本。除完成包括实时/历史趋势、报警、画面编辑、报表、关系数据库直接组态登录的基本功能外，还有多项选择功能。《数字硬盘录像机》上位机监控软件釆用当今世界先进技术、系统的配置和画面组态方便、系统结构灵活和开放，运行WINDOWSXP平台，通过策略和画面组态住上位机上实现对工业控制系统的监视和控。具有动态画面、事件触发、报警、趋势、报表输出，历史数据存储等功能，能体现良好的通用性、灵活性、开放性、可靠性和性能价格比，有中文操作模式。能够进行中文画面组态。2、总站监视系统运行：隧道当前施工状态显示；综合或分类信号切换；信息显示、存贮；数据保存、记录；用户管理；镜头控制；云台控制等。3、总站按照操作权限，根据隧道施工运行情况，及时处理隧道相应问题，对施工现场的资源、通讯和设备进行调整等。4、前端指挥中心电视监控，全天候监视隧道的施工状态，口动记录工程事故及事故回放。四、系统主要设备：1、SONY三十六倍一化体摄像机：36倍光学变焦，彩转黑感红外，540线，超宽动态。2、防爆红外一体护罩：符合国家标准GB3836.1-2000、GB3836.8-2003的规定；可用于可燃性气体和空气混合形成的爆炸环境。 3、防爆云台：负荷：lOKg（无剧列振动）工作方式：上、下、左、右、自动左右往返。控制：普通AC24V云台控制器或普通解码器控制。辅助控制电源：云台本身控制电路紺辅助供电，DC12V、80mA（解码器有DC12V供电，一般可满足需求）。工作环境：室内外・35°C〜+40°C,湿度＜98%。外壳：铝合金。重量尺寸：顶载8kg,222*181*243mm侧载7kg,380*181*211mmo4、防爆解码箱：符合国家标准GB3836.9-2000o防爆标志：ExdIIBT6。材质：铸铝。5、解码器：室内外通用，带三向插头和辅助开关，高强度防水，自动拨码，含多种协议.有安全控制功能・。6、数字硬盘录像机：符合PCI2」规范，支持WINDOWS2000.实时完成视频图像的压缩。支持D1制式录像，不丢帧实时完成语音的压缩，实时完成视频码流和音频码流的复合。支持移动侦测，支持时间信息和LOGO信息在视频图像屮的廉加。可设置编码的帧格式（I、B、P帧序列）。可设置图像质量。可设置视频信号的亮度、对比度和色度。支持水印。7、码转换器：232转485信号转换器（控制信号）。8、硬盘：希捷500G串口（数据存储）。9、显示器：LG17寸纯平。五、系统的应用：由于系统采用以太网和工业电视总线结构，是标准开放式、模块化的系统，所以系统大小可以任意的变化，第三方设备可以方便接入，系统的扩展比较灵活，可广泛用于公路隧道建设的管理与控制。完成诸如视频检测、电视监控、事故监视与记录等功能。六、亦意图:云台严解码號云自摄像机云台倉像机解码器城桎觇频ill控主机（上级領0）七、结束语：该系统的优越性体现在采用国际通用的以太网和工业电视总线技术，使过去比较复杂的子系统与主系统之间的信息交换及通讯简单化。为公路隧道建设的管理与控制提供了更先进的解决方案。
